Требования к вентиляции газовой котельной: стандарты, нормы и правила

Советы по монтажу

Схема устройства отопления в каждом частном доме индивидуальна — и все же есть четкие принципы и критерии, носящие более или менее универсальный характер.

Порядок обвязки котлов отопления и горячего водоснабжения своими руками подразумевает, прежде всего, деление на открытую и закрытую группы.

В открытом варианте отопительный котел ставится ниже всех других компонентов. Бак расширения поднимают так высоко, как только возможно: именно разница высоты между ними определяет общую эффективность всего оборудования.

Открытую схему подготовить проще всего

Кроме того, она энергонезависима, что очень важно для удаленных мест и для районов, где часты перебои в электропитании. Но надо понимать, что непрерывный контакт теплоносителя с атмосферным воздухом приводит неизбежно к засорению воздушными пузырями

Теплоноситель будет циркулировать медленно, и ускорить его течение за счет конструкционных схем нельзя. Если эти моменты принципиальны, и если есть желание также уменьшить расход теплоносителя, правильнее будет сделать отопление по закрытой схеме.

Если котельная располагается в пристройке, то она должна примыкать к сплошному участку стены. При этом до ближайшего окна или двери следует оставлять как минимум 1 м свободного места. Саму постройку делают из огнестойкого материала с гарантированной устойчивостью к горению не ниже 45 минут. Настенные котлы крепят только на стены из несгораемых материалов. Внимательно следят, чтобы до всех других стен было не менее 0,1 м.

Если используются мощные (200 кВт и сильнее) котлы, обязательно нужно готовить для них обособленный фундамент. Разница между высотой этого фундамента и высотой пола не может превышать 0,15 м. Когда планируется использовать газовое топливо, то предусматривают установку на трубу аппарата, экстренно отключающего газ в критической ситуации.

Топочные помещения оснащают неукрепленными или слабо укрепленными дверьми: при взрыве их выбрасывает наружу, и это снижает опасность разрушения всей постройки.

Когда монтируется котельная, встроенная в сам дом, разрешается ставить и основательно укрепленные двери. Однако к ним предъявляют уже другое требование: сдерживать огонь не менее ¼ часа.

Чтобы улучшить вентиляцию, в любом случае в нижней трети двери делают отверстие, закрываемое сеткой. Весь объем стен изнутри отделывают несгораемыми материалами. Это должно быть выполнено, как только окончится монтаж котла и его подключение к коммуникациям.

Важно и количество контуров. Если планируется ограничиться отоплением, вполне разумно выбирать одноконтурный котел

К сведению: он может использоваться и для горячего водоснабжения, но только в связке с бойлером. Монтаж бойлера оправдан при 2 условиях: расходуется много горячей воды и есть много свободного места. В противном случае правильнее будет заказывать двухконтурный котел.

Вентиляционные коммуникации монтируют в противоположной от котла стене. В вентиляционной трубе обязательно монтируются сеточка и заслонка. В котельных, расположенных в отдельном помещении, придется делать вентиляционный канал в двери с жалюзийной решеткой.

Источники

https://www.kotel-modul.ru/balashikha/useful/kotelnaya-v-chastnom-dome
https://stroy-podskazka.ru/kotelnaya/v-chastnom-dome/
https://hvac-life.ru/kotelnaya/trebovaniya-k-kotelnoj-v-chastnom-dome/
https://kak-sdelano.ru/otoplenie/kotelnaya-v-chastnom-dome
https://sovet-ingenera.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html
https://dom-i-remont.info/posts/otoplenie/princzip-raboty-gazovoj-kotelnoj-elementy-sistemy-i-trebovaniya-k-nej/

Какие надо выполнять требования

После этапа постройки или создания котельной переходят непосредственно к ее проектированию, и тут снова на первый план выходят нормы СНиП. Их достаточно много, поэтому рассмотрим только самые важные, непосредственно влияющие на стоимость и проектирование:

на каждый котел, если их несколько, необходимо обустроить свою систему вентиляции;
газовому котлу требуется отдельное помещение, если он мощнее, чем 30 кВт, в противном случае допускается установка в другом помещении (например, кухне), но при этом его площадь не должна быть меньше 15 м и потолок – не ниже 2,5 м;
если котельная обустроена в отдельной пристройке, то последняя должна стоять на фундаменте;
требуется обеспечить условия для удобной чистки вытяжки;
продух (вентиляционное отверстие) на каждый кВт мощности должен составлять 8 см2 в случае забора с улицы, или 30 см², если вентиляция забирает воздух из других помещений;
вытяжка для котла в частном доме обязательно должна располагаться сверху;

Систему вентиляции желательно дополнить вытяжкой для газового котла в частном доме Источник tigerrupakix.tumblr.com

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода из воздуха. Поэтому его содержание в котельной быстро уменьшается, сжигание газа становится неполным, что вызывает более активное сажеобразование на стенах дымохода, и помещение становится душным. Благополучие человека в таких условиях может быстро ухудшаться вплоть до потери сознания.

Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Разновидности вентиляционных систем

Оборудование классифицируют по механизму действия. Тип определяют на этапе проектирования здания. Вентсистема – это совокупная работа вытяжных устройств и источников притока. Таким образом, она может быть:

приточная;
вытяжная;
приточно-вытяжная.

Для вентиляции котельной с газовым котлом допустим только последний вариант. Использование исключительно вытяжных элементов подходит для жилых пространств с окнами и ванных.

По способу циркуляции:

естественная;
механическая;
комбинированная.

Естественная циркуляция воздушных потоков базируется на разнице давлений. Приток осуществляется через отверстие, расположенное на уровне 30 см. от пола. Теплые массы поднимаются вверх и свободно покидают пространство через вытяжку, размещенную вблизи потолка. Для вентиляции газовой котельной этого может быть вполне достаточно.

Естественным также называют движение в результате ветрового давления. Например: некоторый объем поступает в здание с наветренной стороны, а выходит с подветренной. Отличительная особенность: для функционирования не требуется специальное оборудование или электроэнергия.

Аппараты принудительной вентиляции могут подавать и вытягивать воздух из локальных зон. Это вентиляторы, электродвигатели и другие приспособления.

По типу конструкции устройства бывают:

канальные: с разветвленной сетью воздухоотводов;
бесканальные: каналы отсутствуют, например, можно установить вентилятор в стене.

Выбор обусловлен степенью загрязненности воздуха. Так, вентиляция помещения, где установлен газовый котел, рассчитывается исходя из действующих норм.

Естественная вентиляция котельных

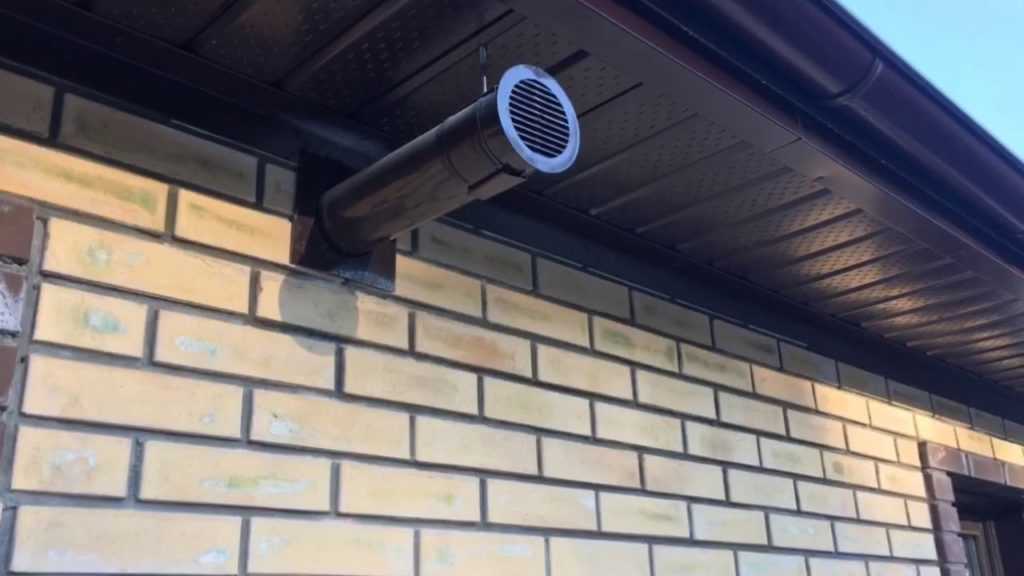

Это самый простой и не затратный вариант. Воздух с улицы поступает через проход, расположенный близко к полу, и выводится через вытяжку. Установка саморегулирующего приточного клапана обязательна при обустройстве котельной в частном доме.

Монтаж несложен и его легко выполнить своими руками:

На высоте 30 см. от пола высверливают отверстие по диаметру клапана с припуском 10 мм.
Клапан устанавливают с легким уклоном наружу, свободное пространство заполняют монтажной пеной.
Когда пена затвердеет, монтируют заслонку.

Для предотвращения засоров используют решетки, которые снижают производительность клапана, поэтому многие модели имеют вентилятор. Минимальное расстояние от агрегата до приточного отверстия 1 метр. Так перепад температур не будет оказывать влияние на работу автоматики.

Дымоход устанавливают прямо над агрегатом, вблизи формируют отверстие для вытяжки. Расчет естественной вентиляции в котельной частного дома производится по простой формуле, но он не всегда обеспечивает достаточную степень безопасности.

Система принудительной вентиляции

Искусственный метод – это совокупность приспособлений: вентиляторов, калориферов, фильтров. По сути, это климатическое оборудование.

Готовые инженерные решения могут обладать рядом дополнительных функций, например: запускаться при включении горелки. Для бесперебойной работы рекомендуется установка генератора.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Необходимые расчеты

Точный и грамотный расчет вентиляции — важный этап проектирования системы отопления. Профессиональные инженерные вычисления учитывают размеры топочного помещения, технические характеристики и место монтажа оборудования. Проектирование котельной частного дома проще. Требуется определить следующие параметры:

Геометрические размеры помещения (длина, ширина, высота).
Скорость воздушного потока. Она не должна быть меньше 1 м/с.
Коэффициент усиления воздухообмена, обусловленный разницей между допустимой высотой помещения (6 м) и ее реальным значением.

Определив их, можно рассчитать оптимальный диаметр приточных и вытяжных каналов системы вентиляции. Для помещения с габаритами 4×3×2,8 м (длина, ширина, высота) расчеты выглядят так.

Перемножением параметров помещения вычисляется его объем. Он равен 33,6 м3.
Определяется коэффициент увеличения воздухообмена котельной: (6 — 2,8) * 0,25 + 3 = 3,8.
Находится объем воздуха, который надо заместить в течение часа: V = 3,8 × 33,6 = 128 м³.
Площадь сечения канала, который должна иметь вентиляция вытяжная в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
Полученное значение площади переводится в диаметр, так как на практике чаще используют вентиляционные трубы круглого сечения: D = 2 sqrt (S / π) = 211 мм.

Установка своими руками

Грамотное устройство вентиляционной системы котельной включает в себя три обязательных этапа: подготовку технического проекта, монтаж оборудования и проверку работоспособности. При планировании учитывается производительность вентиляционной установки, длина воздушных каналов и тепловая мощность котла. Монтируя воздуховоды, надо помнить, что их расположение зависит от используемого типа воздухообмена. Горизонтальные трубы следует устанавливать только в системах с принудительным. При этом их длина связана с мощностью установленного оборудования. В любом случае каналы должны быть прямыми, без изгибов и поворотов. Естественные системы разрешается оснащать лишь вертикальными воздушными видами, длина которых не может быть меньше 3 м.

Окончив монтаж системы вентиляции и отопления частного дома, надо проверить работоспособность всех ее функциональных элементов. Требуется убедиться в отсутствии протечек теплоносителя, обратной тяги и тепловых потерь, измерить КПД котла и концентрацию угарного газа в топочной. Для обеспечения достоверности замеров их надо проводить лишь спустя 24 часа после запуска отопления и воздухообмена. С целью повышения безопасности работы котельной и эффективного удаления из нее продуктов сгорания, полезно дополнительно использовать пожарную вентиляцию и специальную систему борьбы с задымленностью.

Цены

При устройстве вентиляции под ключ, стоимость квалифицированного составления проектной документации котельной и проведения монтажных работ зависит от размеров дома, типа и характеристик используемого отопительного оборудования, вида воздухообмена, автоматики и так далее. Реализация первой услуги в среднем составляет 55 рублей за 1 м2, а непосредственно установка в здании, площадью 100-800 м2, обойдется в 25 000 — 33 000.

Основные технические характеристики и цены наиболее популярных приточных установок:

Название модели	Макс. расход воздуха, м³/ч	Мощность нагревателя, кВт	Размеры, мм	Цена, рубли
ГлобалВент Эконом-300	400	2,7	220x640x435	35 300
2vv Alfa-C-20VS-DP-2	2000	32,8	618х468х1200	172 300
A-Clima ARL BOX 2,5	1970	34	1500х800×370	106 200
ГлобалВент Эконом-1500	1900	11,1	390x770x635	63 900
A-Clima Arl Box 1,5	1635	28	1270x670x370	103 900
DVS OTA 160/5000	376	5	490x1000x490	42 500

Требования к установке: все по закону

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

наличие прочного фундамента и бетонированного пола;
проложенные коммуникации – водопровод, канализацию, трубы отопления;
утепление стен и газоотвода для предотвращения замерзания в холодный период;
площадь – не менее 15 м³;
высоту потолков – 2,2 м и выше;
обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

вывод газов и подача воздуха осуществляются через отдельные каналы;
размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

уменьшается вероятность пожара или взрыва;
уменьшается вероятность отравления природным или угарным газом;
котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

Отдельно стоящее строение или блочный модуль.
Пристройка.
Помещение внутри дома.
Кухня (допустимо, если мощность котла не превышает 30 кВт).
Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
При установке котла на кухне ее площадь должна быть более 15 м²
Помещение котельной должно иметь отдельную дверь на улицу.
Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 (35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.
