Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

В каких случаях необходимо устройство дренажа

Все перечисленные выше проблемы, связанные с повышенной влажностью грунта можно устранить или предупредить с помощью правильно устроенной дренажной системы, своевременно отводящей избыточную влагу за территорию участка или в специальную емкость. Существует ряд признаков, однозначно свидетельствующих о необходимости устройства дренажа:

  1. после дождя на территории участка надолго остаются лужи и грязь;
  2. без видимых причин погибают садовые деревья и домашние растения;
  3. интенсивное образование плесени в подвальных помещениях;
  4. почва остается влажной даже во время кратковременной засухи;
  5. большое количество сорных растений, любящих влагу, например, крапивы или рогоза;
  6. расположение участка в заболоченной местности или вблизи водоема.

Важно! Существуют признаки, по которым можно однозначно определить, что подземные воды протекают не более чем в 1.5 м от поверхности грунта. При такой глубине расположения водоносного слоя требуется обязательное устройство дренажной системы

Правила обустройства системы

Основой для сооружения являются специальные дренажные трубы. Чаще всего это пластиковые детали диаметром от 75 до 100 мм с нанесенной на них перфорацией. Если нет возможности их приобрести, можно взять обычные канализационные трубы нужного диаметра и просверлить в них отверстия. При этом нужно учитывать размеры гравия, в который будет уложена деталь, он должен быть больше диаметра высверливаемых отверстий.

При этом должны выполняться следующие требования:

  • Перфорированную трубу засыпают гравием примерно на 0,3 м. Для предотвращения засорения системы используют детали, обернутые фильтрующим материалом, или укладывают геотекстиль.
  • Если конструкция проходит под дорогой, по которой движется транспорт, на этом участке монтируют металлические трубы, соединяющиеся плотно подогнанными муфтами с остальной системой.
  • Для беспрепятственной очистки и обслуживания сооружения в основных узловых точках (на изгибах, в местах пересечений деталей) и через каждые 10-12 м на прямых участках устанавливаются смотровые колодцы.

Вода из системы сбрасывается в сточную канаву или отстойник, самый простой вариант которого представляет собой обычный сварной короб с металлической решеткой.

Назначение пристенного дренажа

Довольно простая, но сконструированная по точно рассчитанному проекту система дренажа выполняет несколько важных функций.

Например, она эффективно защищает от подтопления цокольный этаж (при его наличии) или подвал, которым обычно оборудуют как коттеджи, так и небольшие дачные домики временного проживания. Принимать решение о необходимости строительных мероприятий следует, опираясь на два «сигнала»: расположение водных горизонтов на расстоянии менее полуметра от нижней точки фундамента или вероятность появления верховодки в опасной близости к зданию.

Еще одна из причин устройства пристенного дренажа фундамента – агрессивный состав грунтовых вод. Растворенные в жидкой среде вещества негативно действуют на материал фундамента, со временем разрушая его. В данном случае следует просчитать целесообразность двойной защиты – дренажа и надежной гидроизоляции.

Сделанная по всем правилам и нормам система пристенного дренажа осушает большой участок по периметру здания, одновременно дренируя расположенные поблизости декоративные и малые архитектурные формы ландшафта

При нарушении обустройства отмостки или постоянных утечках воды в зоне фундамента (например, при неправильном монтаже водосточного оборудования) происходят подвижки насыщенных лишней влагой пучинистых грунтов. Чтобы не происходила деформация бетонных или кирпичных конструкций, также необходим дренаж.

Иногда в процессе строительства здания приходится проводить мероприятия, провоцирующие изменение расположения грунтовых вод. Соответственно, в этих случаях также необходимо позаботиться о функциональной системе дренажа. Вот перечень некоторых нежелательных проектных решений:

  • устройство вблизи постройки замкнутых участков без надлежащей откачки жидкости;
  • недостаточно продуманная система водостоков и элементов ливневой канализации;
  • оборудование рядом с домом бассейна, пруда или другого водоема с нарушенной системой фильтрации и аварийного слива;
  • нарушение технологий строительства здания (не продуман коэффициент фильтрации обратной засыпки);
  • в грунте установлены подпорные стенки, препятствующие оттоку вод.

Каждый из перечисленных факторов в любую минуту может стать причиной подтопления фундамента, с которым в дальнейшем будет сложно справиться.

Если брать во внимание статистические данные, то пристенный дренаж – наиболее распространенный вид дренажа в частных владениях. Он лучше остальных защищает конструкции от разрушения водой, которая обязательно появляется во время сильных ливней или весеннего таяния снегов. Мероприятия по устройству дренажных конструкций выполняют, опираясь на положения СНиП 3.07.03-85 (конкретно о дренаже) и СНиП 3.05.05-84 (о трубопроводах)

Мероприятия по устройству дренажных конструкций выполняют, опираясь на положения СНиП 3.07.03-85 (конкретно о дренаже) и СНиП 3.05.05-84 (о трубопроводах).

Процесс монтажа

Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.

Формирование песчаной подушки

По дну котлована распределают песок ровным слоем, толщина которого должна быть не менее 30 см. Если дренажная система располагается под линиями прокладки инженерных сетей, то эта величина может быть уменьшена до 15 см. Отсыпка песком выполняется таким образом, чтобы его слой выходил за контуры здания на 30-70 см. На видео Вы увидите, как правильно сформировать песчаную подушку.

Сооружение призм

В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.

Укладка защиты от засорения

Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.

Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.

Защита фундамента и помещений: зачем нужен дренаж

Прежде чем планировать устройство отвода влаги, необходимо учесть все природные и рельефные факторы: проанализировать состав и насыщенность грунта влагой, учесть климатические особенности региона, изучить рельеф местности и ландшафтные особенности расположенных по соседству участков.

Осушение подвала и земли вокруг дома с помощью пристенного дренажа

Планирование устройства осушительных систем целесообразно выполнять одновременно с началом строительных работ. Одномоментная установка дренирующих веток пристенного дренажа и заливка фундамента дома сэкономит время и деньги: не придется выкапывать новые траншеи.

Видео описание

Про обустройство глубинного дренажа смотрите в видео:

Глубинная дренажная система вокруг дома есть двух типов:

  • Пристенная . Устанавливается в загородных домах с подвальным помещением или цокольным этажом. Такой дренаж не требует дополнительных работ для обустройства, так как устанавливается во время закладки фундамента. Трубопроводы укладываются непосредственно в вырытый под него котлован. В самой нижней точке траншеи необходимо произвести монтаж дренажной емкости, которая будет выполнять функцию накопительного колодца, или отводить воду за пределы участка;
  • Кольцевая . Кольцевой дренаж вокруг дома применяется на участках с высоким содержанием глины в грунте, а также при отсутствии в доме подвалов и цокольных этажей. Траншеи выкапываются на некотором отдалении от здания (2-3 метра). Глубина дренажа вокруг дома обязательно должна быть на половину метра больше, чем самая нижняя точка фундамента. Это необходимо для повышения эффективности его защиты. На дно траншей укладывается слой щебня.


Кольцевая система применяется на глинистых участках, и при отсутствии цоколя и подвала в доме Источник gazobetoneco.ru

В каких случаях обязательно строительство дренажной системы для частного загородного дома и участка

Далеко не все владельцы частных домов и участков осознают необходимость обустройства системы дренажа, надеясь на естественные механизмы регулирования уровня подземных вод. Однако природа редко учитывает потребности человека, предоставляя ему решать эту важную задачу самостоятельно.

Конечно, дренажная система на участке обязательна далеко не всегда. Соответственно, необходимо знать, какие факторы учитывают при принятии решения о ее строительстве.

К ним относят:

  • рельеф местности и участка — в низинах уровень подземных вод располагается ближе к поверхности, соответственно, опасность подтопления возрастает;
  • характер грунтов — на глинах и суглинках снижение уровня воды за счет естественной фильтрации происходит значительно медленнее, для интенсификации отвода требуется искусственный дренаж;
  • среднегодовой уровень осадков характерный для местности — с его повышением возрастает необходимость обустройства системы;
  • глубина расположения водоносных горизонтов (уровень грунтовых вод) и сезонные колебания — при близком расположении максимальной отметки к поверхности актуальность системы возрастает;
  • заглубление подземных частей строений — они создают препятствия для естественного оттока вод, в результате чего может потребоваться искусственный;
  • наличие сооружений с низкой водопроницаемостью (бетонированные дорожки, асфальтированные площадки и пр.) — они могут сыграть как положительную роль, препятствуя проникновению воды в грунт, так и отрицательную, становясь преградой для естественных путей отвода.

Специалисты, строители и проектировщики, утверждают, что на большей части территории России (за исключением некоторых южных регионов) обустройство дренажных систем — обязательно.

ПРИСТЕННЫЙ ДРЕНАЖ

Пристенный дренаж фундамента делается для того, чтобы защитить основание дома от избыточного количества влаги, которая образовалась естественным путем. Сюда относят избыточную влагу от дождей, талых и подземных стоков увеличивающихся в весенний и осенний период. Такое устройство способно предохранить основание строения от существенных изменений, связанных с появлением сырости и плесени.

Как работает пристенный дренаж

Пристенный дренаж предназначен для отвода вод, предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений.

Пристенный дренаж предназначен не только для отвода от фундамента грунтовых, талых и дождевых вод, он также гарантированно предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений, вызванных повышением влажности. Если устройство пристенного дренажа выполнено правильно, то подвалам и погребам не угрожают скопления влаги, образование плесени и т.д.

Пристенный дренаж представляет собой замкнутую систему труб, смонтированную таким образом, что они находятся под уклоном, а вся система позиционирована ниже точки самого глубокого основания фундамента. По углам системы размещаются ревизионные смотровые колодцы, благодаря которым можно периодически пробивать образовавшиеся засоры. Дренажные трубы укладываются по периметру дома в специальных траншеях и опоясывают весь дом. Накапливаемая в уложенных в щебне дренажных трубах вода стекается в самую нижнюю точку системы – сборный колодец и впоследствии отводится различными доступными способами за пределы участка в ливневую канализацию или близлежащий водоем.

Пристенный дренаж снимает механическую и гидростатическую составляющую оказываемого на фундамент давления грунтовых вод. Но дренажные трубы на позволяют полностью исключить возможность проникновения влажности к стенам погребов и подвалов, поэтому в целях предотвращения проникновения капиллярной влаги внутрь железобетонных устройств, размещаемых ниже уровня грунта, и полной изоляции от влаги используется качественная гидроизоляция.

Почему дренаж называется пристенным? Эта привязка производится по месту расположения его компонентов: и надземная, и подземная сеть располагаются по периметру дома, в непосредственной близости от него, как в глубине почвы, так и рядом с цоколем. В него входят:

Система труб, проложенных под землей; Вертикальные стояки и колодцы; Наземные канавы и водостоки.

Для защиты фундаментов от действия влаги применяется целый комплекс решений. Основные из них — гидроизоляция и дренажные системы. И то, и другое является необходимым условием эффективного отвода воды от фундамента.

Дренажные системы обустраиваются для всех типов фундаментов. Их проектируют индивидуально, так, чтобы учесть как конструктивные особенности здания, так и характеристики грунтовых вод и почвы на участке.

Качественная система дренажа фундамента защищает от:

намокания, увлажнения, разрушения водой; формирования участков плесени, обледенения, инея; подтопления цокольных этажей, подвалов, погребов; увлажнения стен и пола цокольного и первого этажа здания;

Цены на пристенный дренаж фундамента под ключ.

 полностью откапывается периметр фундамента на ширину бывшего котлована

 глубина дренажной системы делается на глубину фундамента

 дренажная труба располагается вдоль плиты фундамента

 работоспособность дренажной системы круглый год

 труба дренажная ПНД D 110 -160 мм в обмотке геотекстилем

 полностью откапывается периметр фундамента на ширину бывшего котлована

 глубина дренажной системы делается на глубину фундамента

 дренажная труба располагается вдоль плиты фундамента

Принцип работы дренажной системы

Дренажное действие полностью соответствует своему основному назначению – отвод лишней влаги на безопасное расстояние. Было бы ошибкой думать, что одинарная труба, проложенная по периметру дома, может справиться с этой проблемой.

По сути, это целый инженерно-строительный комплекс, который борется с избытком влаги, защищает фундаменты и подвалы, но не пересушивает прилегающую территорию.

Пристенный тип дренажа целесообразен в условиях глинистых и суглинистых почв, когда талые, дождевые и грунтовые воды не могут самостоятельно покинуть территорию вокруг здания. Сложная конструкция труб, колодцев и ответвлений достаточно эффективно отводит лишнюю воду, несмотря на бюджетную стоимость.

Одна из популярных схем предполагает соединение двух систем – дренажной и дождевой – в районе колодца-накопителя, который обычно располагается в самой нижней точке территории, прилегающей к дому.

На практике часто используется вариант, когда дренажный трубопровод прорезается в смотровых колодцах канализационной сети. Однако это возможно только при одном условии: если общий объем стоков не превышает расчетных норм для установленного оборудования.

Если дренажная площадка находится выше уровня воды в накопительном баке, необходимо установить насосное оборудование. Популярный вариант – это погружной дренажный насос помноженный на мощность.

Есть два варианта устройства дренажа вокруг фундамента: традиционный и более надежный. Традиционной считается установка труб с гравийным наполнителем, фильтром и глиняным блоком. Его эффективность доказана десятилетиями.

Самый надежный современный водоотвод отличается конструкцией фундамента. По всей ширине закрепляется геомембрана, по характеристикам не уступающая глиняному замку.

Процесс установки намного проще хотя бы потому, что нет необходимости проводить расчеты и рассчитывать угол наклона глиняной «пробки». В настоящее время практически во всех схемах водостока стен используется геомембрана, потому что это надежно, практично, быстро и эффективно.

Составление проекта дренажные системы

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Данная работа проделывается для цели определения эксплуатационных условий, а еще строения водоотвода, как и его ключевых показателей.

Проект должен содержать в себе:

  1. Схемы и технические рисунки системы канализации и всех ее компонентов, как на поверхности, так и подземных частей
  2. Монтажные свойства водоотводов – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП дает нормы для данных величин
  3. Размеры всех компонентов, из которых состоит сеть – колодцы, соединители, фасонные части и прочие детали
  4. Технико-экономическая буджет строения дренажные системы

Документация проекта должна предусматривать следующие специфики:

  • Геоморфологию этого участка
  • Особенности климата территории, в которой он размещается
  • Метки уровня грунтовых вод
  • Характеристику и строение грунтов
  • Удаленность водных объектов от места строительства

Дренаж и его дополнительные системы

  1. Полимерные трубы значительно упростили выполнение дренажных работ. Их изготавливают из поливинилхлорида (ПВХ), из полипропилена (ПП) и полиэтилена низкого (ПНД) и высокого (ПВД) давления. В диаметре они бывают от 50 до 300 мм. Изготовленные по специальному методу (экструдированные), они могут находиться в эксплуатации в течение 50 лет.
  2. Трубы обычно должны иметь щелевые или круглые отверстия, и закладывать их можно на глубину до 3 м.
  3. Пластиковый желоб имеет стальные насадки и решетку. По выдерживаемым нагрузкам соответствует прочностным требованиям и вполне подойдет для индивидуального использования.
  4. Дождеприемники – в основном представляют собой чугунные изделия. Они имеют присоединения к ливневым системам. Их применяют вблизи дома и на открытой поверхности.

Строительство даже небольшого дома на фундаменте, представляющем сплошную монолитную плиту, несмотря на ее прочность, сопряжено с определенными опасностями. И в основном эта ситуация определяется качеством самостоятельно выполненной дренажной системы.

Особенности проектирования

Эффективность работы системы дренажа водоотведения на участке неразрывно связана с особенностями проекта

При выборе или самостоятельном создании проекта, особое внимание следует уделить следующим параметрам:

  • глубине укладки водоотводящих труб;
  • минимальной дистанции между траншеями, предназначенными для прокладки труб;
  • уклону дренажных каналов;
  • рельефу участка, на котором будет производиться монтаж системы дренирования;
  • глубине залегания водоносных пластов;
  • физико-техническим свойствам используемых специальных материалов.

Методика монтажа дренажной системы выбирается с учетом геологических свойств почвы в месте проведения работ. Максимальная дистанция между обустроенными дренажными каналами не должна быть более 11 м для глинистых грунтов. Если работы ведутся на песчаных и супесчаных почвах, эта дистанция может быть увеличена до 22-25 м. В общем случае расстояние между каналами неразрывно связано с глубиной дренажной траншеи.

Важно! Целесообразно заблаговременно выбрать место слива дренажных вод. Для этих целей может использоваться ближайший овраг или водоем, если таковой имеется в непосредственной близости от участка

Глубина канавы, предназначенный для прокладывания трубы должна находиться в пределах от 0,5 до 1,2 м. Это значение обусловлено рядом факторов: величиной уклона, размерами участка, его рельефом и другими объективными особенностями. Величина уклона на каждый погонный метр трубы должна находиться в пределах от 15 до 20мм.

Пропускная способность трубы обусловлена его диаметром. Чем меньше диаметр трубы, тем больший уклон потребуется для увеличения пропускных характеристик. Кроме того, дренажная труба малого диаметра больше подвержена засорению.

Для монтажа любого вида дренажной системы водоотведения потребуются следующие инструменты и стройматериалы:

  • гравий;
  • щебень или галька (желательно разных фракций);
  • песок;
  • кокосовое волокно;
  • комплект перфорированных труб;
  • комплект дренажных колодцев;
  • лопата.

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

  1. Кольцевой.
  2. Пластовый.
  3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

  1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
  2. Дно канавы засыпают песком и формируют правильное направление движения воды.
  3. Выкладывают полотно геотекстиля.
  4. Засыпается псефитовая порода — гравий, щебень.
  5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
  6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
  7. Повторяются пункт 3 и 4 в обратном порядке.
  8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

  1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
  2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
  3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
  4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

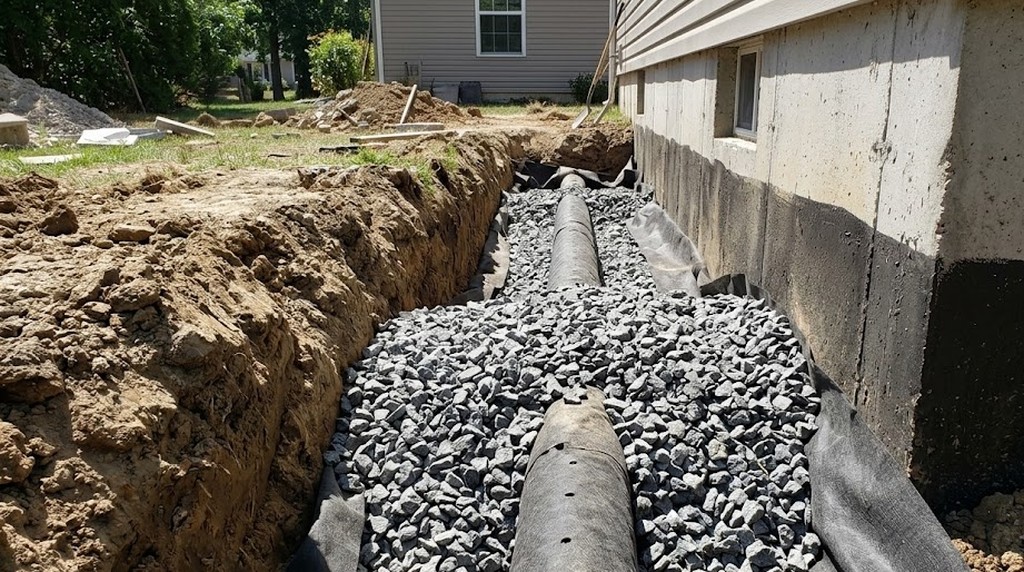

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

  1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
  2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
  3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
  4. Укладывается слой геоткани.
  5. Поверх полотна засыпают щебенку.
  6. Укладываются дрены отверстиями вниз.
  7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
  8. Совмещают трубы с коллектором.
  9. Поверх дрен высыпают псефит.
  10. Выкладывают еще один слой синтетического полотна.
  11. Получившийся пристенный дренаж фундамента засыпают грунтом.
