Газомонтажные работы в квартире

Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме

Начало работ будет связано с ответом на вопрос: работу какого оборудования будет обслуживать система. После этого только специалисты имеют право выполнить проектные работы с учетом пожеланий заказчика и реальными условиями планировки квартиры.

Заказчик должен представить, кроме технических документов, следующую информацию:

что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
предположительные варианты расположения всех подключаемых приборов;
сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).

Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:

газовые трубы в жилых комнатах не устанавливают;
задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.

Проверка качества работ

Анализ основных параметров системы газоснабжения

Внутридворовая сеть газопровода

Система газоснабжения имеет тупиковую схему.

Прокладка наружных газопроводов принята подземная. Газопровод низкого давления проложен в траншее. Дно траншей выровнено слоем крупнозернистого песка толщиной 10 см, а после укладки газопровод засыпается песком на высоту не менее 20 см.

Для определения местоположения газопровода приборным методом непосредственно на газопровод кладут изолированный провод-спутник.

Газопровод прокладывается с уклоном не менее 0,002% для отвода влаги, выделяющейся из газа. В пониженных частях газопроводов устанавливают конденсационные горшки, в которых скапливается выделяющаяся влага.

На выходе из земли газопровода предусмотрен цокольный ввод ПЭФ63/СтФ57, с неразъемным соединением ПЭ/СТ. Газ подводится к жилому дому со стороны дворового фасада.

Установка отключающих устройств предусмотрена на стене здания на выходе газопровода из грунта на высоте 1,8 м от земли. К установке приняты стальные шаровые краны с изолирующим соединением.

На надземный стальной газопровод нанесено лакокрасочное покрытие, состоящее из 1 слоя грунтовки «Universum» Финиш А10 и 2 слоёв метилметакрилатной эмали «Universum» Финиш А12..

Проектируемый газопровод низкого давления выполнен от точки врезки в существующий газопровод низкого давления. Давление в точке врезки — 1,8 кПа.

Соединение труб предусмотрено на сварке. Типы, конструктивные элементы и размеры сварных соединений стальных газопроводов соответствуют ГОСТ .

Внутридомовой газопровод

Монтаж внутреннего газового оборудования выполняют после следующих работ:

— монтаж междуэтажных перекрытий, стен и перегородок, на которые будут монтироваться газопроводы, арматура, газовое оборудование и приборы;

— устройства отверстий, каналов и борозд для прокладки газопроводов в фундаментах, стенах, перегородках и перекрытиях;

— оштукатуривание стен в кухнях и других помещениях, в которых предусмотрена установка газового оборудования;

Внутренние газопроводы монтируются из стальных труб. Соединения труб предусмотрено на сварке. Газопроводы прокладываются открыто.

Газопровод — коллектор прокладывается по наружной стене жилого дома между окнами 1-го и 2-го этажей на расстоянии 3,25 м от земли. Диаметр газового коллектора, идущего вдоль наружной стены здания, принимается постоянным и равный 57 мм в соответствии с гидравлическим расчетом. Стояки принимаются диаметром Dу= 25 мм и размещаются по наружной стене. Они прокладываются вертикально. Допустимое отклонение не более 2-х мм на один метр длины газопровода.

Запрещается прокладка стояков в жилых помещениях, ванных комнатах и санитарных узлах.

Отключающие устройства устанавливаются на стояках и перед газовыми приборами.

Всего в здании 4 стояка.

Газопровод, проходящий через стену и перекрытие, заключить в футляр. Диаметр футляра принимается равным 57 мм. Пространство между перекрытием и футляром заделано на всю толщину конструкции раствором. Концы футляра уплотнены эластичным материалом. В футляре газопровод окрашен масляной краской в два слоя. Сам футляр забит смоляной паклей и залит битумом. Края футляра выступают над полом на 3 см, и не выходят из потолка.

Поквартирная разводка газопровода выполняется вдоль стен на расстоянии 55 см от потолка и 5 см от стены для удобства эксплуатации.

Для учета расхода газа в кухнях устанавливаются газовые счетчики Гранд-4 на расстоянии 1 м от газовой плиты, монтируется вертикально на высоте 1,7 м от уровня пола.

Отключающие устройства смонтированы перед газовым счетчиком на высоте 1,95 м от уровня пола. Газовая плита крепится к газопроводу на жесткое соединение (трубу).

В помещении кухни газовая плита устанавливается стационарно, на ровную поверхность. Принята плита на 4 конфорки.

Для отводов продуктов горения предусмотрены сборные дымоходы, которые выводятся выше крыши здания и заканчиваются дефлектором. Для проветривания помещения имеется окно с площадью остекления 1,53 м2.

Для чего газопроводу футляр?

В устройстве подземных газовых коммуникаций используются, как правило, стальные или полиэтиленовые газовые трубы, способные выдерживать давление проходящей по ним среды. Их прочностные характеристики рассчитаны на нагрузку, создаваемую толщей грунта до 2,0-2,2 м. Однако стандартный трубопрокат не рассчитан на возможную транспортную нагрузку сверху, т.е. над газовой магистралью.

Также не учтено, что трубопроводам, по которым газ перемещается к потребителю, нежелательно проходить под другими коммуникационными линиями. Еще есть геологические и гидрогеологические ограничения, в соответствии с которыми газовую магистраль приходится прокладывать выше установленных норм.

В случае же невозможности найти трассу прокладки, не пересекающую иные инженерные сооружения, согласно предписаниям СНиП 42-01-2002 между трубопроводами необходимо обеспечить безопасную дистанцию по вертикали. Это 0,2 и более метра, что в результате меняет глубину заложения газопровода.

На сложных участках трассы газопровода, требующих защиты трубы от повреждений, прокладка производится в футлярах

Глубину заложения газовой трубы также изменяют, если уложить на нормативной глубинной отметке мешают скальные горные породы или нестабильный уровень подземной воды.

Как защитить газопровод, если дополнительная нагрузка на линию неизбежна? Во всех перечисленных случаях используются футляры, представляющие собой жесткий круглый или полукруглый в сечении кожух из стального сплава, полиэтилена или стеклопластика. Он-то и оберегает путь голубого топлива от вероятных повреждений.

Отметим, что при устройстве защиты газопровода следить за состоянием проложенной в футляре трубы еще сложнее. Чтобы облегчить нелегкую работу обходчиков, сотрудников добывающей отрасли и газоснабжающих структур, производится установка на газопровод контрольной трубки.

Перечислим все возможные предпосылки для устройства футляров с контрольными приспособлениями над газовыми трубопроводами:

Близкое расположение подземной газовой магистрали к жилому дому либо общественному зданию.
Прокладка газопровода на малой глубине.
Устройство под транспортными путями: автомобильными, трамвайными, ж/д путями.
Наличие резьбового соединения или сварного шва на электросварных металлических трубах и полиэтиленовых аналогах.
«Пересечение», т.е. проход на 0,2 м выше или ниже тепловой сети и прочих коммуникационных линий.
Ввод газоснабжающей трубы в дом через несущую стену и вертикальное пересечение перекрытий.
Сооружение контрольно-измерительного пункта с защитным ковером. Их устанавливают на протяжении всей трассы через каждые 200 м в пределах городов и прочих населенных пунктов. На свободной от проживания местности устраивают через 500 м.

Все перечисленные варианты кроме пересечения газовой трубой перекрытий, а также обустройство входа и выхода подземной линии на поверхность предусматривают установку на одном из краев футляра контрольной трубки.

Еще в случае установки над проблемным сварным швом допускается использовать не футляры в качестве основания для крепления трубки, а полукруглый металлический кожух.

В обустройстве подземных газопроводов используются стальные, полиэтиленовые и стеклопластиковые футляры. Конструктивно они представляют собой цельные трубы, соединяемые две половины трубы или один полукруглый кожух

Контрольную трубку располагают в удобном для проведения контроля месте. Т.е. с той стороны, с которой подход газовика для проведения мониторинговых операций возможен, безопасен и не требует получения разрешений.

Если в одну траншею укладывают два газопровода, что допускается строительными нормативами, то расположение футляров с подключаемыми к ним трубками должно обеспечить отслеживание обеих систем.

На каждый футляр, предназначенный для защиты газопровода, устанавливается контрольная трубка, необходимая для мониторинга технического состояния подземной системы и определения момента падения давления

Футляры устанавливаются как на вновь прокладываемые линии газопровода, так и на существующие ветки путем прокола или продавливания грунтов. Выходить за пределы шоссе, трасс, несущих стен и прочих сооружений они должны на 2 м с обоих краев.

Газовые цокольные вводы

Joomla 2.5 темыкалендари и события для Joomla Описание и применение газовых цокольных вводов

Газовые цокольные вводы устанавливаются в местах перехода наружного подземного газопровода в надземное положение, а так же там где выход находится в непосредственной близости к зданию.

Газовый цокольный ввод может быть выполнен изгибом пластиковой трубы с соединением полиэтилен-сталь в защитном футляре (рис. б).

А так же газовые цокольные вводы выполняются с использованием отвода и закладных нагревателей (рис. в)

Газовые цокольные вводы покрываются усиленным изоляционным покрытием в соответсвии с ГОСТ 9.602-2005 и РД 153-39,4-091-01.

Разновидности газовых цокольных вводов

Согласно Своду Правил проектирования и строительства газопроводов из полиэтиленовых труб СП 42-103-2003″ возможно применение трех типов газовых цокольных вводов:

a – стальной газовый цокольный ввод;

б – полиэтиленовый газовый цокольный ввод, со свободным изгибом трубы;

в – полиэтиленовый газовый цокольный ввод, с использованием отвода с закладными нагревателями.

1 – стальной участок цокольного ввода;2 – переход «сталь—полиэтилен»;3 – полиэтиленовый газопровод; 4 – футляр;5 – полиэтиленовый футляр изогнутый;6 – отвод с закладными нагревателями;7 – электроизолирующее устройство

ООО «НИЖПОЛИМЕР» предлагает все типы газовых цокольных вводов, в соответствии со сводом правил СП 42-103-2003.

а – Г-образный (гнутый) газовый цокольный ввод из стальной изолированной трубы.

Такой газовый цокольный ввод, это очень надежное и проверенное временем изделие, которое возможно использовать в холодное время года при низких темературах, в следствии того что неразъемное соединение находится под землей. Такой газовый цокольный ввод имеет диаметр 32х34 (Ду25) и 63х57 (90×89, 110×108) и изготавливается без сварного стыка.

Газовые цокольные вводы Диаметром 160х159, 225х219, 315х273 и выше изготавливаются со сварным стыком с приложением протокола их проверки. Стальная часть изолируется четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.

б – Прямой газовый цокольный ввод со свободным изгибом полиэтиленовой трубы.

Диаметр прямых газовых цокольных вводов – 32х34(Ду25)мм.

в – Газовый цокольный ввод газопровода с прямым участком полиэтиленовый трубы и стальной изолированной трубы (i-образный цокольный ввод).

Такой газовый цокольный ввод применяют в различных климатических зонах, благодаря подземному расположению 0,5м. Верхняя часть такого ввода так же усилена четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.

Таблица газовых цокольных вводов в компании НижПолимер:

Наименование	Вес, кг	Труба ПЭ ГОСТ 50838-95	Труба стальная	L1, не менее мм	L2, не менее мм	L3 не более мм	dмм	d1мм
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х1)**	6,96	32х3,0	25х3,2	1800	1100	300	32	32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х1)	6,47	32х3,0	32х3,0	1800	1100	300	32	32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х2)***	9,87	32х3,0	25х3,2	1800	2100	300	32	32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х2)	9,17	32х3,0	32х3,0	1800	2100	300	32	32
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х1)	9,00	40х3,7	32х3,2	1800	1100	300	40	38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х1)	7,73	40х3,7	38х3,0	1800	1100	300	40	38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х2)	12,74	40х3,7	32х3,2	1800	2100	300	40	38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х2)	10,92	40х3,7	38х3,0	1800	2100	300	40	38
ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х1)	13,24	63х5,8	57х3,5	1800	1100	300	63	38
ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х2)	18,82	63х5,8	57х3,5	1800	2100	300	63	38
ВЦГ ст57 ГОСТ 10705-80 (2х3)	25,38	–	57х3,5	1800	3000	300	57	38

Дополнительная комплектация газовых цокольных вводов

, при необходимости, готова поставить газовые цокольные вводы газопровода в комплектациях:

1) Смонтированные газовые краны;

2) Сильфонные компенсаторы изолирующие соединения;

3) Электросварные отводы.

А так же возможны различные типоразмеры (2х1, 2.5х1.3, 2х1.5, 2х2 и т.д.)

Что влияет на подготовку проекта

Если отсутствуют специальные навыки, самостоятельное проектирование нежелательно и вряд ли осуществимо. В процессе работы над проектом должны быть учтены множество факторов, которые известны только специалистам.

Среди них такие:

глубина залегания грунтовых вод, специфика грунта, ландшафтные и климатические особенности;
глубина, на которой проходит центральная трасса;
расстояние от трубопровода до строения с учетом глубины отвода;
требования СниПов к оборудованию и точкам соединения.

Кроме перечисленного в проекте, обязательно отображают способ прокладки магистрали, диаметр газопровода, необходимый комплект приборов и фурнитуры, используемые материалы, особенности стыков и внутренней разводки.

Классификация газопроводов

Как и в любой другой сфере, в строительстве газопроводов есть определенная классификация, которая может быть нескольких видов.

Все газопроводы могут отличаться по нескольким критериям:

по показателям давления газа, который будет проходить по трубам;
по тому, где будет осуществляться прокладка труб, их диаметр, а также в зависимости от местности и характеристик окружающей среды.

Что касается показателей рабочего давления, то газопроводы могут быть нескольких видов:

первого класса — показатели высокого давления (более 25 кгс/м2);
второго класса — показатели среднего давления (от 12 до 25 кгс/м2);
третьего класса — показатели низкого давления (менее 12 кгс/м2).

Однако вопрос давления газа в трубах является вторичным, ведь главным вопросом, с которым сталкивается застройщик, является именно расположение самого трубопровода, т.е. прокладка труб на местности.

Выбор того или иного способа зависит вовсе не от желания самого заказчика, а от тех особенностей окружающей местности, какой диаметр труб используется, от наличия дорог и линий коммуникаций, а также от целого списка факторов. Естественно, что проектированием и решением данного вопроса должна заниматься экспертная группа, которая и даст окончательный ответ и лучшее решение.

Надземный газопровод

Данный метод укладки газопроводных труб считается наиболее простым, но в некоторых случаях подобная прокладка труб является недопустимой. Кроме того, у данного способа есть определенный ряд достоинств и недостатков, по сравнению с другими методами. Диаметр труб здесь не важен, он может быть различным, согласно параметрам, указанным в ГОСТе.

Правила расположения труб на участке

Прокладка газовых систем по земельному участку может производиться:

в земле. Внутренний газопровод позволяет сохранить полезное пространство участка и «спрятать» основные коммуникации;
по поверхности. Наружный трубопровод обойдется дешевле, но проходящие по участку трубы ограничивают пространство.

При строительстве любого вида трубопровода требуется соблюдать правила прокладки труб, которые установлены СНИП 42-01-2002.

Ограничения при прокладке труб

На каком расстоянии от газовой трубы должен располагаться фундамент дома? Расстояние от дома до трубопроводной магистрали зависит от параметров коммуникационной системы, в частности давления:

магистраль с низким давлением (не более 0,05 кгс/см²), что характерно для трубопроводов, подающих топливо частным потребителям, должна располагаться минимум в 2 м;
трубопровод со средними показателями давления (от 0,05 кгс/см² до 3,0 кгс/см²), используемый для прокладки центральных систем, можно расположить на расстоянии в 4 м;
трубопроводная система высокого давления (до 6,0 кгс/см²), обеспечивающая газом предприятия и хозяйственные комплексы, может проходить только на дистанции 7 м и более.

Разновидности газопроводов по давлению

Наружный трубопровод не может проходить:

на расстоянии меньше 50 см от оконных и дверных проемов;
на расстоянии меньше 20 см до крыши помещения;

Расстояния до иных коммуникаций (водопровода, канализации и так далее) представлены в следующей таблице.

Расположение разовых труб относительно иных коммуникаций

Охранная зона газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны.

Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

В зависимости от давления в газоснабжающей магистрали размер охранной зоны составляет:

для трубопроводов низкого давления – 2 м;
для магистралей со средним значением давления – 4 м;
для труб с высоким давлением – 7 м.

Особая зона газоснабжающей системы может быть увеличена:

для трубопроводов, изготовленных из полиэтиленовых труб (до 3 м);
для магистралей, проложенных в условиях вечной мерзлоты (до 10 м);
для систем, проложенных под водой (до 100 м);
для трасс, проложенных в лесополосе (до 3 м).

Размер охранной зоны указывается на информационной табличке, установленной на трубопроводе.

Наличие и размер охранной зоны

В пределах охранной зоны запрещается:

строительство любых сооружений;
обустройство выгребных ям;
обустройство мест для хранения токсичных и химически активных соединений;
установка заборов и иных ограждений. Минимальное расстояние от забора определяется размерами охранной территории;
разжигать огонь;
обрабатывать почву на глубину свыше 30 см (для подземных коммуникаций).

Газомонтажные работы в квартире

Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме

Заказчик должен представить, кроме технических документов, следующую информацию:

что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
предположительные варианты расположения всех подключаемых приборов;
сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).

Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:

газовые трубы в жилых комнатах не устанавливают;
задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.

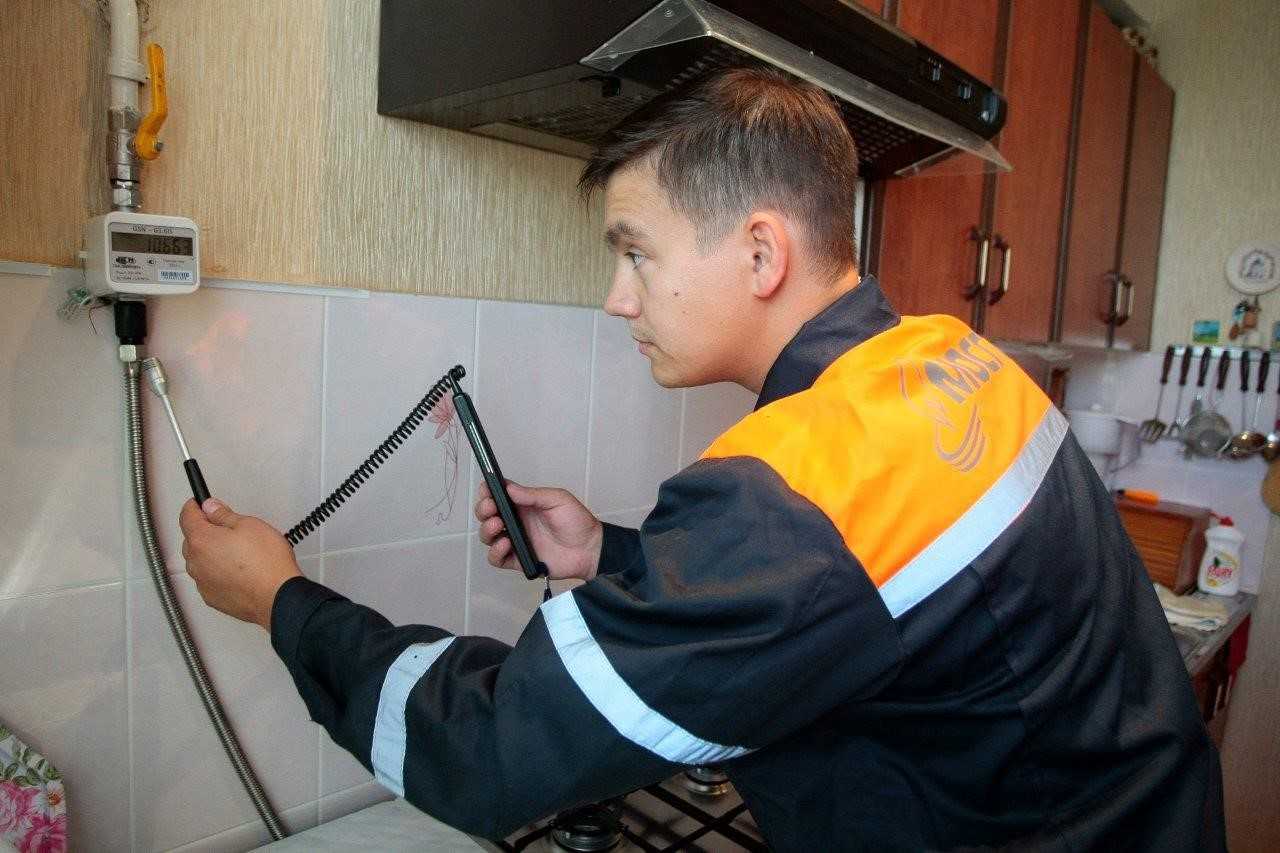

Проверка качества работ

Прокладка газовых труб в частном доме: основные нормативы

Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).

Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.

В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.

Подвод газа в частный дом осуществляется через редуктор для понижения давления

Прокладка газопровода имеет следующие этапы:

укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
монтаж разводки труб в помещениях (котельной, кухне);
выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).

Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:

Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.

Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы

Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП

Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.

Правила монтажа

Трубы для газа соединяются сваркой;

Контрольные, отключающие, регулирующие устройства подсоединяются на резьбе или фланцами. Перекосы в соединениях недопустимы;
Стыки труб прятать в штробу или короб нельзя;
К соединениям нужен прямой доступ;
Трубы нужно покрасить;
При закрывании труб коробом, от газ. трубы до короба должно быть минимум 10-11 см;
10-15 см должно отделять сварной шов от прохода через стенку и цоколь дома;
Для удобного монтажа и демонтажа, кранов, подводов, ответвлений нужно ставить сгоны с контргайками;
Обычно, расстояние от газовых труб до стен дома указывается в проекте газификации дома. Если этого нет, берется расстояние не менее диаметра газовой трубы.

Требования к установке газопроводной системы

Газопровод, который находится внутри помещения, стоит устанавливать в открытом виде. Резьбы должны иметь доступ к осмотру. Нельзя укладывать линию в участках воздействия агрессивной среды. Нельзя допускать, чтобы система омывалась горячими веществами или имела соприкосновение с разогретыми металлическими изделиями.

Защищая от коррозийных образований, нужно после испытания окрасить масляной краской в два слоя. Запорные элементы должны быть литыми и гладкими, не иметь трещин и расколов. Все детали чистыми, шпинделя прямыми и в свободном режиме вращаться, нарезная часть — без забоин. Запорные элементы необходимо предварительно подвергнуть испытательным процессам на свойство плотности и прочности.

Технические характеристики газовых коммуникаций

Согласно ГОСТ 5542-2014, для газоснабжения жилых домов в коммунальном и индивидуальном строительстве, использования газа в качестве топлива в промышленности, применяют газообразную смесь, основным компонентом которой служит метан. Также в составе газовой смеси имеются тяжелые углеводородные компоненты, диоксид углерода, азот, водные пары, инертные газы и включающие серу реагенты.

Газ горючий природный (ГГП) транспортируют по газопроводам, которые условно делят на следующие категории:

I — магистрали высоконапорные от 0,6 МПа (6 бар) до 1,2 МПа (12 бар) для трубопроводов с ГГП и газовых смесей с воздухом, до 1,6 МПа (16 бар) для коммуникаций со сжиженными углеводородными газами (СУГ).
II — высоконапорные трубопроводы с параметрами газов от 0,3 до 0,6 МПа (3 — 6 бар).
III — средненапорные магистрали с параметрами рабочего тела от 0,05 МПа до 0,3 МПа (0,5 — 3 бар).
VI — магистрали низкого давления с напором газа в трубопроводе до 0,05 Мпа (0,5 бар).

Все газопроводные сети разделяют на наружные и внутренние, последние прокладывают в помещениях зданий от переходного цокольного ввода.

По местоположению в населенных пунктах и на промышленных территориях газопроводные сети подразделяют на внутридворовые, внутриуличные, внутриквартальные, межпоселковые, межцеховые.

По типу подаваемого рабочего тела газовые сети используют для транспортировки природного, попутного или сжиженного газов.

По укладке относительно уровня грунта магистрали подразделяют на подземные (подводные) и надземные (надводные).

По выполняемых в газовых сетях функциях газопроводы подразделяют на распределительные (тупикового, смешанного, кольцевого размещения), продувочные, вводные, сбросные, импульсные.

СНИП, формирование проекта, итоговая документация

Для многоквартирных домов жесткие нормы установки газового оборудования:

газопроводные системы не должны пересекаться с дверными, оконными проемами, вентиляционными магистралями и шахтами;
трубы прокладываются на высоте не ниже 2 м от уровня поля;
высота потолка в комнатах с газовым оборудованием более 2,2 м;
длина гибких участков трубопровода ограничена;
расстояние между газовым и электрооборудованием любого типа регламентируется правилами установки электрооборудования;
доступ не только к отдельным узлам, но ко всей системе должен быть свободный, для проведения ремонтных, профилактических работ;
между комнатой с приборами, работающими на газе, и другими помещениями должна быть преграда в виде двери или любой перегородки;
комната имеет окно с форточной или вентилирующий режим, действующую приточно-вытяжную вентиляцию;
тип крепления труб (крючок, кронштейн, хомут, подвеска) и расстояние между точками крепления определяется СНИП.

Схема проекта для кухни

Обратить внимание! Если система монтируется под сжиженный газ, предусматривается уклон от 3 градусов. Проектная организация начинает работу, если предоставлен пакет документов

Он формируется

Проектная организация начинает работу, если предоставлен пакет документов. Он формируется

из нотариально заверенной копии технического паспорта на квартиру;
экспертного заключения, оформленного актом, по дымоходной трубе из горгаза;
разрешения на подключение из архитектурно-планировочной организации; всей технической документации на газовые приборы (сертификаты соответствия, технические паспорта).

Но можно, не самостоятельно собирать документы, а самого начала предоставить возможность это выполнять специальным бюро. Тогда заказчик получает готовый проект со всеми согласованиями, а так же сметой, стоимостью. Дополнительно необходимо оформить договор на проведение технического надзора.

После получения проекта выполняются монтажные работы. Последний этап ввода в действие нового газопровода состоит из таких шагов:

Составить пакет исполнительно-технической документации.
Провести проверку правильности и качества выполненных работ комиссией в составе заказчика, исполнителя работ, представителей горгаза.
Опломбировать газовый счетчик.

Представители горгаза имеют право постоянного контроля за работой газового оборудования.

Опломбировка счетчика представителем горгаза
