Виды и назначения компенсаторов для трубопроводов

Разновидности баков расширительных для отопительных систем

Приборы отличаются по типу магистралей – открытые и герметичные. В замкнутую сеть интегрируется герметичный бак мембранный расширительный для отопления. Это емкость без крышки с внутренним камерным наполнением – одна камера предназначена для воздуха, вторая для воды. Секции разделены мембраной, которая при нагревании теплоносителя и его расширении прогибается в сторону воздушной камеры, при снижении давления (остывании воды) возвращается на место, благодаря чему поддерживается постоянный баланс давления в сети.

Расширительный бак открытого типа применяется в одноименных схемах, представляет собой тару без крышки с отводами для трубопроводов. Простота конструкции – плюс, но испарение теплоносителя, попадание мусора и воздуха в магистраль – минус. Пользователю необходимо регулярно доливать воду в бак, следить за чистотой внутренних туннелей. И нет возможности залива в схему антифриза, испарения которого вредны для человека.

Для чего служат компенсаторы

Необходимо понимать, что тепловые сети – это трубные системы, по которым перемещаются носители тепловой энергии. Чаще это горячая вода, реже насыщенный пар. Поэтому на такие магистрали действуют две основные нагрузки и две малозначительные. Но даже малая значимость нередко приводит к большим авариям.

Основные проблемы:

• перепады температуры;
• перепады давления.

Под действием двух этих нагрузок происходит то расширение труб, то их сжатие. Такие подвижки часто приводят к деформациям, а со временем к росту перегрузок. Конечный итог – разрушение всей системы или участка, что одинаково неприятный момент, экономически затратный.

Две незначительные нагрузки:

• вибрация труб от работы насосных установок;
• собственная вибрация самой магистрали.

Если эти две составляющие по амплитуде совпадут, быстро произойдет разрушение трубной конструкции, особенно в местах стыков ее элементов.

Чтобы этого избежать, в трубопровод устанавливают компенсаторы. Это своего рода эластичные конструкции (приспособления), которые гасят не только вибрацию, но и последствия расширения и сужения труб. По сути, они компенсируют нагрузки, действующие на трубопровод.

Трубы под действием изменяющихся температур и давления не только расширяются или сужаются в поперечной плоскости. Есть такое понятие, как линейное расширение материалов. Оно в конструкции трубопроводов теплосетей происходит постоянно.

Это серьезная нагрузка, выдержать которую трубы могут только с помощью компенсаторов. Если их не установить, то в первую очередь выходить из строя начнут сварные швы и места соединения участков, которые проведены муфтами.

Поэтому сегодня монтаж разных видов тепловых компенсаторов в трубопроводах теплосетей – обязательная операция, которая не обсуждается. Только так можно обеспечить эффективную и долгосрочную работу трубных тепловых систем.

Компенсирующее устройство в системе трубопровода

Чем грозит расширение труб

Список того, что может произойти с трубопроводом, если в него не установить один из видов компенсаторов:

• изгиб магистрали, что негативно скажется на скорости движения горячей воды, также при этом пострадают опоры, установленные под трубы;
• излом по участкам в местах стыковки элементов магистрали;
• появление протечек (это снижает эффективность работы теплотрассы).

Это делает систему недолговечной и приводит к необходимости постоянных ремонтных работ, что сказывается на себестоимости поставляемых услуг.

Установка сильфонного компенсатора

Здесь должен стоять компенсатор Ориентирами врезки компенсаторов служат места размещения опор, когда магистраль поделена на участки и положение заранее определено. Поддерживающие элементы выверяются при помощи уровня в трех осях, чтобы обеспечить правильную работу теплотрассы. Трубы на опорах должны скользить без дополнительного трения, для этого используются хомуты с фторопластовыми прокладками.

Предполагаемые точки установки:

• за тепловой опорой;
• за опорами от изгибов и прогибов;
• между скользящих опор.

Курс передвижения энергоносителя учитывается при монтаже компенсаторов с защитными внутренними гильзами. Направляющие элементы предупреждают сдвиг труб по касательной прямой. Учитывается диаметр Ду в миллиметрах, рабочее давление и способность уравновешивать сдвиги. Диаметр должен соответствовать аналогичному параметру теплотрассы.

Расстояние между трубами

Компенсаторы устанавливают параллельно на участках магистрали Магистраль делится на участки, если одной сильфонной конструкции недостаточно для уравновешивания сдвигов или на теплотрассе есть ответвления. Длина отрезка не должна быть больше, чем может покрыть один компенсатор. Устройство на участке выбирается в соответствии с рабочими условиями и техническими характеристиками. Описание модели компенсатора приводится в рабочей документации при устройстве системы отопления.

Обычно сильфонное устройство врезается на расстоянии двух условных диаметров от подпорной детали. Если оно ставится между опор, расстояние до поддерживающих элементов выбирается 4 Ду. Такие размеры предупреждают изгиб трубопровода и сводят его до минимума.

Монтаж компенсаторов

Монтаж компенсаторов проводится согласно проекту трубопровода. Хранение и транспортировка осуществляется в заводской упаковке, чтобы предупредить механические повреждения, а распакованные компенсаторы на открытых площадках не хранятся – это может привести к потере их эксплуатационных характеристик. Сварочные работы должны проводиться аккуратно, чтобы брызги металла не попали на поверхность сильфона. Для этого его оборачивают асбестовой тканью. Также при монтаже избегают скручивающих и изгибающих нагрузок, не допускается провисание, нагрузка от массы труб, арматуры и других элементов. Температура воздуха при монтаже не должна быть ниже -30 0 С. Перед приваркой заводской консервант с присоединительных патрубков удаляется металлической щеткой или горячей водой.

Перед приваркой обязательно выполняется растяжка компенсаторов. Монтажная длина должна устанавливаться монтажной организацией, она должна соответствовать расстоянию между концами труб, закрепленных между двумя неподвижными опорами. Расстояние между закрепленных концов труб и температура окружающей среды фиксируется актом. Компенсатор приваривается к одному концу участка трубопровода, а затем устанавливается специальное монтажное приспособление, которое крепится на конец патрубка компенсатора и конец участка трубопровода. После этого проводится растяжка компенсаторов до стыка с трубопроводом, и осуществляются сварочные работы. Далее монтажное приспособление снимается, проводятся гидравлические испытания, устанавливаются кожухи, а сверху них – тепловая изоляция. При этом она не должна мешать растяжению и сжатию сильфона.

Если в процессе испытаний обнаруживается, что компенсатор не герметичен, то он демонтируется и устанавливается новый компенсатор, так как ремонту и техническому обслуживанию такие изделия не подлежат.

Технические характеристики

Сильфонный компенсатор в действии Сильфоны выпускаются с применением рулонной стали толщиной 0,3 – 0,5 мм. Партия на выходе проверяется на стойкость к коррозии от хлора в условиях температуры +150°С. Герметичность испытывается гидростатической компрессией с помощью пузырьков азота, воздуха или гелия. В компенсаторах не допускается растяжение, протечки контрольного вещества и снижение напора.

Устройства исследуются на стойкость к нагреванию повышением температуры до +270°С и выдержкой в этих условиях не менее 1 часа. Проверяется внутренние разрывы, вспучивания и отслоения. Испытание на жесткость проводится сжатием и растяжением образца, значение должно соответствовать ГОСТ 286. 1997.

Продольные швы обечаек при изготовлении выполняются сваркой на одинаковом расстоянии один от другого. Металлические сильфоны производят способом формовки с калибровкой гофров. Устройства мелкого диаметра делают гидравлической прессовкой.

Основные размеры

Компенсаторы также ставятся на полипропиленовые трубы Применяется визуальный и инструментальный осмотр для определения внешнего вида. Зрительно устанавливается присутствие покрытия от коррозии на патрубках и сильфоне, маркировки. На корпусе не должно быть повреждений, вмятин, капель застывшего металла. Компенсатор для полипропиленовых труб отопления не должен иметь расслоений разного размера на концах патрубка.

С помощью измерения проверяют параметры:

• размер проходного сечения;
• рабочая длина устройства;
• толщина стенок и внутренний диаметр разделки фланцев под сварку;
• перпендикулярность оси патрубка к торцу среза.

Базовые данные про сильфонные устройства

Сильфонные компенсаторы справляются со своей задачей благодаря сильфону — гофрированной части, сделанной из многослойного металла. Для изготовления сильфона листы металла формуются в гофру, а затем свариваются между собой.

Готовое устройство может работать с различными деформациями, оно способно удлиняться и сужаться, изгибаться в разные стороны, скручиваться. Компенсатор сильфонного плана способен работать с температурным удлинением трубопровода, компенсировать перепады давления, изменения внешних факторов, а так же гасить вибрации на работающей системе. При этом можно сконструировать устройство, которое будет работать с конкретными типом деформации.

Сильфонные компенсаторы обладают достаточной хорошей компенсирующей способностью, которая может быть увеличена посредством установки двух или трех сильфонов. Монтаж сильфонного компенсатора не представляет особых проблем, существуют устройства оснащенные патрубками под приварку, фланцами или муфтами для разъемного крепления.

Сильфонные компенсаторы применяются в самых разных сферах:

• тепловые коммунальные сети, водопровод, канализация;
• промышленные трубопроводы для подачи газа, нефтепродуктов;
• трубопроводные сети атомных станций;
• трубопроводные системы кораблей, самолетов;
• выхлопные системы, в том числе и на автомобилях;
• насосные станции с вибрацией и генераторы;
• криогенные системы.

Устройство и принцип действия тканевых компенсаторов

Тканевые компенсаторы обеспечивают довольно гибкое соединение газоходов. Форма сечения компенсатора может быть различной:

• круг;
• прямоугольник;
• квадрат.

Такие виды компенсаторы позволяют соединять трубопроводы с общей площадью сечения, до 9 м2. Отличительная особенность заключается в том, что соединительные патрубки объединены многослойным материалом, преимущественно фторопластом. Так как последний известен своей химической устойчивостью, то данные устройства устанавливаются на магистралях с кислотными или щелочными парами.

Зато многослойная структура обеспечивает длительную работу с веществами при высокой температуре, которая может превышать 1000°C градусов.

Благодаря эластичности материала компенсатор может работать во всех направлениях. Длительная эксплуатация обусловлена тем, что в конструкции изделия отсутствуют металлические составляющие, а фторопласт не подвергается коррозии. Изготовление таких компенсаторов обходится гораздо дешевле, чем производство их аналогов, поэтому и стоимость тканевого компенсатора ниже сильфонного.

Устройство не дает дополнительной нагрузки на трубопровод, так как независимо от формы сечения имеет относительно малую массу. Сечения бывают круглыми и прямоугольными.

Способ монтажа зависит от условий. Компенсатор может монтироваться прижимным или фланцевым способом. Примечательно то, что прижимной способ подсоединения не требует идеально круглого сечения. Это означает, что даже при овальном сечении трубы можно рассчитывать на герметичное подсоединение.

Устройство манжетного компенсатора

Манжетный компенсатор технически состоит из основной корпуса, выполненного в виде цилиндра, двух стаканов, способных перемещаться относительно корпуса и обечаек, в которые закладываются манжеты. Принцип работы такого устройства аналогичен принципу работы сальникового компенсатора.

Деформация осевого смещения гасится при любом ее направлении. В некоторых случаях компенсаторы снабжают ограничителями. Они предназначены для того, чтобы устройство не превысило допустимый предел смещения. Обычно такие компенсаторы устанавливают в непосредственной близости с поворотами трубы или с задвижками.

Манжета имеет полость, которая способна расширяться под действием внутреннего давления. Когда теплоноситель наполняет полость, манжета плотно прижимается, заполняя пространство между стаканом и корпусом. Именно манжета служит основной деталью, так как от ее состояния зависит герметичность компенсатора. Любое внедрение нового типа компенсаторы связано, прежде всего, с новшествами, представленными заводами РТИ.

Разновидности компенсаторов

Используемые компенсаторы можно разделить на несколько видов в зависимости от конструкции, назначения.

• Сильфонные используют в водопроводах и отопительных сетях. Рабочая среда пар, горячая и холодная вода. Имеют диаметр от 1,5 до 5 см. Внутри — нержавеющая сталь. Кожух сильфона делается из алюминия, тип соединения — муфтовый. Выдерживают давление до 16 бар, температуру до 115 С.
• Сдвиговые компенсаторы. Имеют в конструкции один или два гофрированных рабочих элемента. Для производства сильфонов используется нержавеющая сталь. Сильфоны скрепляют арматурой. Сфера применения сдвиговых компенсаторов — недопущение деформирования полипропиленовых труб в двух направлениях.

• Поворотные компенсаторы устраняют линейное расширение трубопровода, их устанавливают в местах, где необходимо сделать поворот магистрали, он обеспечивает угол поворота трубы на 90° и фиксирует его.
• Универсальный компенсатор может противостоять любым типам отклонений. Рабочий ход может быть осевым, поперечным или угловым. Сфера применения — короткие участки сетей либо, когда использование сильфонных компенсаторов по каким-либо причинам невозможно.
• Фланцевые компенсаторы из сантехнической резины используют в тех системах, где возникают гидроудары. Дополнительно компенсаторы нивелируют отклонение трубопроводов по оси.
• Петлевые компенсаторы, змейки, П- и Г-образные компенсаторы можно сделать самостоятельно из труб. П- и Г-образные элементы в сетях возникают сами по себе, так как трубам приходится обходить элементы конструкции здания. Вариант «змейка» предполагает установку труб, свернутых изначально в бухту, без распрямления на некоторых участках, чтобы компенсировать давление и высокую температуру.

https://youtube.com/watch?v=ihOAusdlhZo

Компенсация температурных расширений крепежных элементов фланцев Часть I

Считается, что от 50% до 80% всех утечек в соединениях фланцев обусловлено недостаточной нагрузкой, предварительно приложенной к болту. Усилие затяжки крепежа, как правило, выбирается на основании расчетных данных и контролируется с помощью динамометрических ключей. Именно это усилие, приложенное к гайке, и формирует давление на прокладку овального сечения.

При запуске технологического оборудования происходит нагрев всех элементов системы, включая фланец, прокладку и болт. В зависимости от коэффициента температурного расширения материала, болт увеличивается в длину, ослабляя давление на прокладку овального сечения. Это способствует увеличению текучести материала прокладки. Если запас усилия оказался недостаточным, появление утечки – это лишь вопрос времени. При высоком давлении, увеличения длины болта всего лишь на 0,1 – 0,15 мм вполне достаточно для потери герметичности соединения.

В идеале соединение фланцев должно быть рассчитано с учетом многократных температурных колебаний. Тем не менее, при больших перепадах температур создать идеально работающую систему довольно сложно. Выходом в такой ситуации является использование пружинных фланцевых шайб, которые служат своеобразным буфером, компенсирующим температурные расширения. Конструктивно шайбы представляют собой тарельчатые пружины, выполненные из упругих материалов.

Увеличение эластичности крепежа резко сокращает потери усилия затяжки в ходе циклов нагрева-охлаждения. К примеру, при использовании пружинной шайбы снижение сжимающего усилия при повышении температуры составит лишь 9% (если принять за 100% аналогичный параметр в болтовом соединении, где такие шайбы не используются).

Ниже приведен список приложений, где наиболее целесообразно использовать пружинные шайбы.

• Соединения фланцев, утечка в которых может привести к выбросу вредных веществ;
• Трубопроводы, работающие в условиях больших температурных колебаний;
• Фланцы, где используются болты, с соотношением длины к диаметру менее трех;
• Трубопроводные системы, работающие в условиях вибраций или упругого взаимодействия;
• Фланцевые соединения, в которых один или несколько компонентов склонны к пластическим деформациям;
• Участки трубопроводов, где часто наблюдаются утечки или возникают проблемы с обслуживанием.

Пружинные шайбы не могут устранить все причины, приводящие к утечкам. В то же время сохранение первоначально приложенной нагрузки к прокладке овального сечения позволит значительно снизить риск сбоя в работе фланцевого соединения. Исследования, проведенные на крупных нефтехимических предприятиях, показали, что использование пружинных фланцевых шайб положительно сказывается на надежности технологических систем, снижает количество аварий и сокращает необходимость в ремонтных работах.

Читать вторую часть

Установка компенсаторов на трубопроводах систем отопления

Установка компенсаторов на систему отопления и водоснабжения жилого дома должна быть произведена в соответствии с требованиями проектной документации. Способ его крепления – приваркой патрубков изделия к трубопроводу.

Установка компенсаторов производится при отсутствии давления, а также продуктов перекачки в трубопроводе. Необходимо контролировать соосность трубы с корпусом компенсатора, что позволит избежать возникновения радиальных нагрузок на систему при эксплуатации. Возникновение таких нагрузок чревато заеданием и поломкой подвижных частей устройства.

К работам по монтажу данных конструкций на трубопроводах систем отопления нужно приступать после закрепления его секции в неподвижных опорах и только на прямых участках. На вертикальных участках нужно избегать давления весом системы на компенсатор.

Кроме неподвижных, на трубопроводе нужно устанавливать скользящие опоры для предотвращения его деформации под нагрузкой при тепловом расширении.

Величина трения на этих узлах учитывается при расчете максимальной длины участка с компенсатором при проектировании. Если устанавливаются устройства в сильфонном исполнении, на этом участке нельзя применять опоры подвесного типа.

При проектировании неподвижных опор необходимо учесть следующее:

• Усилие, создаваемое компенсатором «на распор».
• Усилие жесткости устройства.
• Силу трения в скользящих опорах.

Видео

Компенсатор линзовый

Установка предохраняющих конструкций допускается как на горизонтальных, так и на вертикальных участках трубопровода. При этом стрелка на корпусе изделия должна быть направлена по направлению тока теплоносителя, а на вертикальных участках – всегда вниз независимо от направления перемещения теплоносителя.

Компенсаторы не обслуживаются, при возникновении неисправности подлежат замене на новый.

Производители

Рынок этих изделий наполняется, как правило, за счет отечественных производителей. Их продукция характерна вполне сносным качеством, устойчивой работой. Резиновые вибрационные вставки успешно выпускает , их продукция собственной разработки имеет небольшие размеры, удобна в монтаже.

Активно развивается производство сильфонных компенсаторов, которые представляются и «Компенз» с довольно приличным качеством.

Видео

Компенсаторы сильфонные

Однако охватить всю размерную и типовую гамму, востребованную на рынке, на сегодняшний день не удается. Поэтому ряд размеров компенсаторов приходится завозить из-за рубежа, что успешно делают и «Апель», закрывая нишу дефицита за счет импорта и одновременно производя собственную продукцию.

Какой выбрать

Компенсаторы должны обеспечить снижение нагрузок, возникающих в продольном и поперечном направлении, а также под углом к оси трубопровода при удалении трубы.

Г-образные, П-образные, кольцевые компенсаторы и устройства в форме змейки представляют собой участки трубопровода (из того же полипропилена, или близких по характеристикам, но обладающих большей упругостью и эластичностью материалов), которым придана соответствующая форма.

Монтируются они также, как и участки основной магистрали (сколько слоев ФУМ-ленты надо наматывать, написано здесь).

В конструкцию включают фитинги для получения формы (например, для П-образных компенсаторов) или добиваются нужных характеристик без их использования.

Ассортимент устройств, реализующих компенсацию теплового расширения за счёт других материалов, гораздо шире.

К ним относятся:

• осевые сильфонные компенсаторы КСО и ОПН.

  Эти устройства предназначены для компенсации деформация трубы в направлении, совпадающей с ее осью.

  Используют в качестве рабочего элемента упругую конструкцию — сильфон из гофрированной сантехнической резины или из тонкой нержавеющей стали.

  Практическое замечание!
  Устройства типа ОПН отличаются простотой установки за счет наличия в конструкции крепежных узлов служащих опорами при монтаже трубопровода;

• сдвиговые компенсаторы КС.
  Устройства предназначены для компенсации деформаций в направлении, не совпадающем с осью трубы, и, соответственно, имеют степени свободы в обеих (вертикальной и горизонтальной) плоскостях.

  Конструкция компенсаторов включает один или два гофрированных сильфона.

  При использовании двухсоставного устройства надежность соединения сильфонов достигается за счет применения связующей арматуры;

• поворотные компенсаторы КСП.
  Функция этих устройств — компенсация линейного расширения обоих участков трубы в местах поворота магистрали.

  Применяются там, где по условиям прокладки угол поворота трубопровода должен оставаться неизменным;

• универсальные компенсаторы КСУ.

  Устройства позволяют компенсировать все виды отклонений трубопровода, возникающих за счёт теплового расширения.

  Соответственно, рабочий ход этих устройств рассчитан на осевое, поперечное и угловое отклонения.

  Особенности конструкции этих устройств диктуют их применение на коротких участках магистралей или в тех местах, где использование других типов сильфонных компенсирующих устройств, по каким-либо причинам, ограничено или невозможно;

• резиновые сильфонные элементы КР (фланцевые).
  Эти компенсаторы используют для компенсации отклонения оси трубопроводов.

  Кроме того, устройства выполняют роль демпфирующих, способны погасить гидроудар на обслуживаемом участке магистрали.

 Кроме функционального назначения компенсаторы делятся по способу монтажа.

Для полипропиленовых трубопроводов применяют сварные и фланцевые компенсаторы.

При сварном способе используется традиционный для полипропиленовых труб метод монтажа с применением сварочного оборудования (какой нужен инструмент написано здесь).

Такой способ соединения предъявляет обязательные условия для выбора компенсаторов:

• идентичность диаметра,
• толщины стенок,
• внутреннего сечения компенсирующего устройства и участка трубопровода.

 Для фланцевого метода на участке трубы, где устанавливается компенсатор, монтируется металлический фланец.

Установка компенсирующего устройства производится за счёт соединения фланцев на компенсаторе и трубопроводе.

Достоинством такого метода считается получение разъемного соединения, которое легко обслуживать и ремонтировать.

Основной недостаток — повышенная сложность монтажа и большее число технологических операций.

Внимание! Установка металлического фланца на полипропиленовый трубопровод — задача не простая.

Поэтому ее выполнение лучше поручить специалистам, имеющим соответствующий опыт.

К сведению!
При определенных условиях применение сильфонных компенсаторов кроме борьбы с тепловым расширением решает задачу устранения вихревых потоков жидкости в трубопроводе, что повышает безопасность его эксплуатации.

Эффективная работа компенсирующих устройств возможна только при соблюдении правил их установки.

Назначение и способы монтажа компенсаторов для полипропиленовых и труб

Система отопления, что частного, что многоэтажного дома проектируется с учетом возможных рисков и непредвиденных ситуаций. И если неконтролируемый нагрев теплоносителя в контуре котла компенсируется срабатыванием аварийного клапана и выбросом жидкости в расширительный бачок, то с тепловым расширением труб дела обстоят немного по-другому.

Как и металлические трубы, трубы из полипропилена также подвержены расширению при избыточном нагреве. И пусть эти значения небольшие, но сбрасывать их со счетов никоим образом нельзя. Согласно стандарту коэффициент линейного расширения полипропиленовых труб при разнице температур в 70 градусов составляет 10,50 мм на 1 погонный метр трубы.

То есть при температуре воздуха в 20 градусов, а температуре теплоносителя 90 градусов обычная труба диаметром 20 мм и длиной 1 метр станет длиннее на 1 см. Нетрудно представить, то магистраль из таких труб длиной 3 метра увеличится на целых 3 см. А это уже становится большой проблемой для системы отопления здания.

Выход в таком случае один – установка в трубопровод компенсатор линейного расширения труб.

Принцип работы этого устройства прост – при нагревании и расширении компенсатор благодаря своей конструкции и особым материалам, из которых он изготовлен меняет свою форму. То есть сжимается и таким образом, обеспечивает компенсацию того объема трубопроводов что увеличиваются в объеме. При охлаждении, когда материал трубы наоборот, сжимается компенсатор, деформируется, расширяясь и таким образом, обеспечивает целостность трубопровода.

Правила выбора сильфонных компенсаторов

Перед приобретением компенсаторов необходимо составить схему системы, а также рассчитать некоторые параметры. У всех устройств есть свои характеристики, поэтому с ними придется считаться. Прежде всего, руководством к установке должно быть определено применение данного сильфонного компенсатора именно к вашей системе.

Площадь поперечного сечения компенсатора не должна быть меньше площади сечения трубы. Допускается определенный перепад, но он исчисляется десятыми долями дюйма. В настоящее время практически невозможно ошибиться при покупке, так как все размеры стандартизированы, так, встречаются компенсаторы на ½, ¾, 1 дюйм.

Необходимо предусмотреть возможности демонтажа компенсатора в случае проведения ремонтных работ. С другой стороны, его крепление должно оставаться герметичным. Для полиэтиленовых труб компенсаторы имеют отводы под специальный сварочный аппарат.

Но самое главное правило – определиться с необходимостью установки компенсаторов, чтобы рассчитать их количество для данной системы.

Что такое гидроудар в трубопроводе, причины возникновения

Если говорить о наших домах и квартирах, гидроудары возникают в системах отопления и водоснабжения. В системах отопления частных домов — при старте или остановке циркуляционного насоса. Да, сам по себе он давления не создает. Но резкое ускорение или останов теплоносителя и является той нагрузкой, которая действует на стенки труб и близлежащие устройства. В системах отопления закрытого типа стоит расширительный бак. Он компенсирует гидроудар, если насос находится рядом. В этом случае дополнительные устройства могут и не понадобиться. Проверить необходимость установки компенсатора можно по манометру. Если стрелка не движется или движется едва заметно, все нормально.

Наиболее распространенная причина появления гидроудара — резкое закрытие крана

В централизованных системах отопления, гидроудар возникает при резком закрытии заслонки, когда быстро открывают краны для заполнения системы после ремонта/профилактики. По правилам надо делать это медленно и постепенно, но на практике случается иначе…

В водоснабжении гидроудар возникает даже при резком закрытии крана или другой запорной арматуры. Более выраженные «эффекты» получаем в завоздушенных системах. Вода при движении ударяется в воздушные пробки, что создает дополнительные ударные нагрузки. Мы можем при этом слышать щелчки или потрескивание. А если водопровод разведен пластиковыми трубами, во время эксплуатации можно заметить, как эти трубы сотрясаются. Так они реагируют на гидроудары. Вы, наверное, замечали, как дергается шланг в металлической оплетке. Причина та же — скачки давления. Рано или поздно они приведут к тому, что либо труба лопнет в самом слабом месте, либо соединение потечет (что более вероятно и чаще встречается).

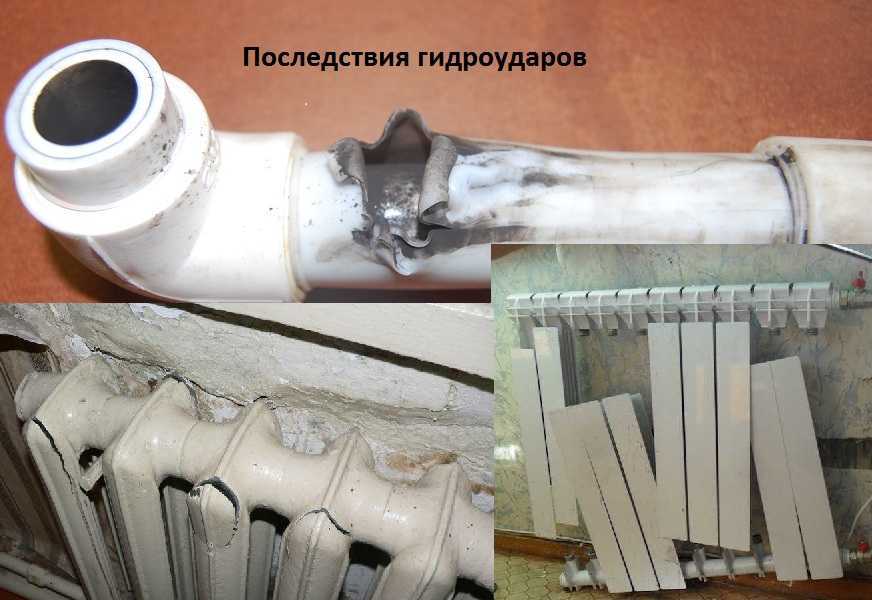

Гидроудар может нанести серьезный ущерб

Почему же раньше это явление не отмечалось? Потому что сейчас большая часть кранов имеют шаровую заслонку и поток перекрывается/открывается очень резко. Раньше краны были вентильного типа и заслонка опускалась медленно и постепенно.

Как же бороться с гидроударами в отоплении и водоснабжении? Можно, конечно, приучить обитателей квартиры или дома не крутить резко краны. Но стиральную или посудомоечную машину не научишь бережному отношению к трубам. И циркуляционный насос не замедлишь в процессе старта и останова. Поэтому в систему отопления или водоснабжения добавляют компенсаторы гидроударов. Их же называют гасителями, амортизаторами.
