Устройство и схемы подключения теплоаккумулятора в систему отопления

Схемы обвязки теплового аккумулятора

Осмелимся предположить, что если вы заинтересовались этой статьей, то, скорее всего, решили сделать тепловой аккумулятор для отопления и его обвязку своими руками. Схем подключения можно придумать много, главное, чтобы все работало. Если вы правильно понимаете процессы, происходящие в контуре, то вполне можете поэкспериментировать. То, как вы подключите ТА к котлу, повлияет на работу всей системы. Давайте для начала разберем самую простую схему отопления с теплоаккумулятором.

Простая схема обвязки ТА

На рисунке вы видите направление движений теплоносителя

Обратите внимание на то, что движение обратки вверх запрещено. Чтобы этого не происходило, насос между ТА и котлом должен прокачивать большее количество теплоносителя, нежели тот, который стоит до резервуара

Только в таком случае будет образовываться достаточная втягивающая сила, которая будет отбирать часть тепла из подачи. Минус такой схемы подключения – это длительное время разогрева контура. Чтобы его сократить, нужно создать кольцо прогрева котла. Его вы можете увидеть на следующей схеме.

Схема обвязки ТА с контуром прогрева котла

Суть контура разогрева заключается в том, что термостат не подмешивает воду из ТА до тех пор, пока котел не прогреет ее до установленного уровня. Когда котел разогрелся, часть подачи уходит в ТА, а часть перемешивается с теплоносителем из резервуара и поступает в котел. Таким образом, нагреватель всегда работает с уже нагретой жидкостью, что увеличивает его КПД и время разогрева контура. То есть батареи станут теплыми быстрее.

Такой метод установки теплоаккумулятора в систему отопления позволяет использовать контур в автономном режиме, когда насос работать не будет

Обратите внимание, что на схеме показаны только узлы подключения ТА к котлу. Циркуляция теплоносителя к радиаторам происходит по-другому контру, который также проходит через ТА

Наличие двух байпасов позволяет перестраховаться дважды:

  • обратный клапан включается в работу, если насос остановлен и шаровой кран на нижнем байпасе перекрыт;
  • в случае остановки насоса и поломки обратного клапана циркуляция осуществляется через нижний байпас.

В принципе, в такую конструкцию можно внести некоторые упрощения. Учитывая тот факт, что у обратного клапана высокое сопротивление потока, его можно исключить из схемы.

Схема обвязки ТА без обратного клапана для гравитационной системы

При этом, когда пропадет свет, нужно будет вручную открыть шаровой кран. Следует сказать, что при такой разводке ТА должен находиться выше уровня радиаторов. Если вы не планируете, что система будет работать самотеком, то обвязку системы отопления с теплоаккумулятором можно выполнить по схеме, указанной ниже.

Схема обвязки ТА для контура с принудительной циркуляцией

В ТА создается правильное движение воды, что позволяет шар за шаром, начиная с верхнего, прогревать ее. Возможно, возникнет вопрос, что делать, если не станет света? Об этом мы рассказывали в статье об источниках альтернативного питания для системы обогрева. Это будет экономнее и удобнее. Ведь гравитационные контуры выполняются из труб большого сечения, к тому же должны соблюдаться не всегда удобные уклоны. Если посчитать цену труб и фитингов, взвесить все неудобства монтажа и сравнить это все с ценой ИБП, то идея установки альтернативного источника питания станет очень привлекательной.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

  • Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
  • Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
  • К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
  • Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
  • Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

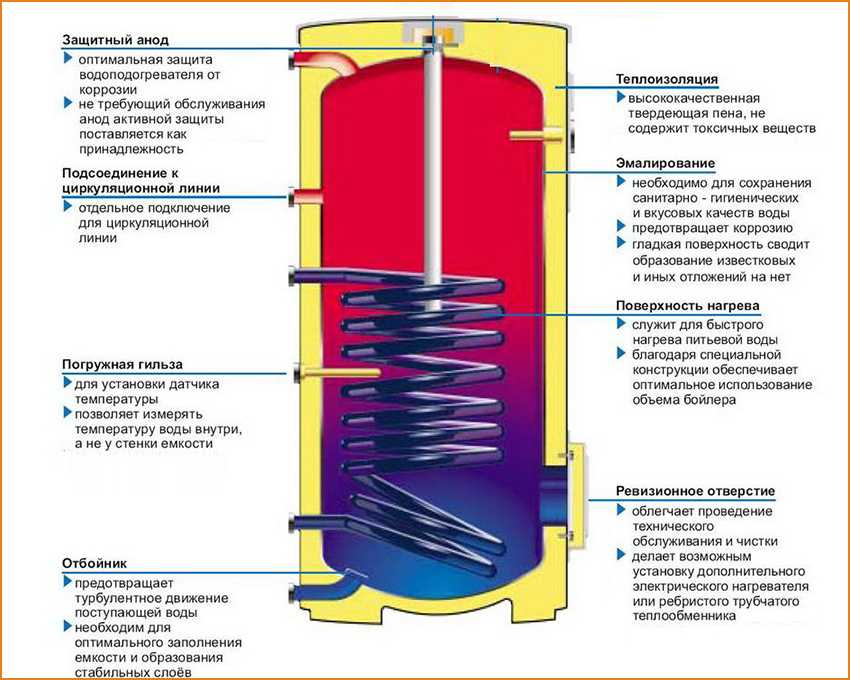

По конструкции теплоаккумулятор может быть:

  • «пустым» – простая утепленная емкость с прямым подключением;
  • со змеевиком или регистром труб в качестве теплообменника;
  • со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

  • Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
  • При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
  • С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
  • При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
  • Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Способы подключения

Подключение теплоаккумулятора к твердотопливному котлу осуществляется различными способами.

Но в любом случае существует ряд правил, соблюдение которых обязательно :

  • все соединения в системе должны быть резьбовыми или фланцевыми;
  • рекомендуется установка запорной арматуры на магистрали ТА;
  • оснащение КИП входов и выходов ТА;
  • установка фильтров очистки на входах;
  • установка манометра и предохранительного клапана на ТА;
  • предусмотреть установку клапана воздухоотводчика.

План подключения теплоаккумулятора к твердотопливному котлу

Соблюдение этих требований обеспечивает работоспособность и безопасность всей системы отопления. Обвязка твердотопливного котла с теплоаккумулятором осуществляется по различным схемам. На фото показана одна из них. По своей сути она является упрощенной базовой моделью системы отопления. Поняв принцип ее действия можно приступать к самостоятельному монтажу.

Как выполняется обвязка смотрите на видео:

Смесительный узел котлового контура предотвращает попадание холодной воды в котел. В то же время аналогичный узел контура отопления при необходимости подает часть горячего теплоносителя в систему для поддержания в ней заданной температуры.

Балансировочный вентиль позволяет обеспечить одинаковый нагрев всех приборов отопления, на каком бы удалении от котла они не находились. При наличии дополнительных змеевиков и солнечного коллектора на крыше ТА на определенное время превращается в термоаккумулятор. Это позволяет снизить расход топлива для котла. Схема подключения теплоаккумулятора к твердотопливному котлу практически не изменяется.

Схема подключения теплоаккумулятора к твердотопливному котлу К сведению. Теплоаккумулятор для котлов отопления можно не только подключить, но и изготовить своими руками, что многими уже опробовано.

Теплоаккумулятор для твердотопливного котла позволяет сжигать топливо с максимальным КПД, и увеличивает время между заброской дров. Наряду с ощутимой экономией топлива и комфортной температурой отапливаемых помещений это устройство становится востребованным в каждой системе отопления. Подключение теплоаккумулятора к твердотопливному котлу своими силами больших трудностей не создает.

Использование теплоаккумуляторов

  1. Белый цвет означает, что в топку подается чересчур большой объем воздуха и значительная часть тепла, которое могло бы быть усвоено, вылетает вместе с ним в дымоход.
  2. Желтый цвет говорит о том, что топливо сгорает в оптимальном режиме: КПД котла в это время является максимальным, а выхлоп – наиболее экологичным. Котел проектируется так, чтобы на номинальной мощности он работал именно в таком режиме.
  3. Красный цвет говорит о недостатке кислорода: топливо горит дольше и с меньшей теплоотдачей, но КПД при этом сильно падает, а в выхлопе содержится много тяжелых углеводородных радикалов (недоокисленные части молекул топлива) и большое количество угарного газа.

Приобретая котел, мы подбираем его мощность в расчете на самую низкую температуру, которая может наблюдаться в нашем регионе. И в сильный мороз отопитель работает на номинальной мощности, при которой топливо сгорает в оптимальном режиме. Но экстремальные холода царствуют недолго, и в остальное время заслонку приходится перекрывать, уменьшая теплоотдачу. При этом режим горения превращается из оптимального в наименее выгодный.

Владельцам русских печей такая проблема не знакома: данный агрегат всегда протапливается в оптимальном режиме, а избыток тепла накапливается кирпичным массивом и затем в течение долгого времени постепенно отдается в помещение.

Хорошо бы такую тактику применить и для стального или чугунного котла, но стенки таких приборов не обладают достаточной теплоемкостью. Остается только одно: создать и подключить к котлу отдельное устройство, способное аккумулировать тепло.

Теплоаккумулятор для котла отопления

Попутно уменьшается объем угарного газа в выбросах, а подкладывать дрова или уголь нужно будет гораздо реже. При этом возможность перегрева и закипания теплоносителя в теплообменнике котла почти полностью исключается.

Не помешает теплоаккумулятор и владельцу электрического котла. Ночью, как известно, электроэнергия стоит в 3 раза дешевле, чем днем. При наличии теплоаккумулятора можно перейти на дифференцированный тариф и пользоваться электрокотлом только ночью.

Как изготовить теплоаккумулятор своими руками?

Устройство аккумулятора и принцип работы довольно просты. Даже изготовленные собственноручно резервуары могут повысить эффективность домашней системы отопления и сделать эксплуатацию намного удобнее.

Особенности устройства

Основа конструкции – это надежный резервуар могущий выдержать перепады давления. Для этой цели можно использовать старые газовые баллоны или иные емкости промышленного назначения. В системах без циркуляционного насоса установка должна производиться выше ниже радиаторов. Вода будет циркулировать естественным способом подчиняясь законам гравитации.

В домашних условиях нецелесообразно нарушать целостность бака для установки теплообменников. В большинстве случаев переоборудование сводится к просверливанию двух отверстий на верхней и нижней границах уровня, куда и подключаются подающий и отводящий патрубки.

Поток теплоносителя просто проходит через бак, который выступает в качестве буферной емкости. В случае перегрева котла он воспринимает на себя излишнюю тепловую энергию. По окончанию работы котла, вентили подающего и обратного трубопроводов перекрываются, таким образом, поток теплоносителя начинает идти исключительно через аккумулятор.

Если резервуар не оснастить собственным циркуляционным насосом, в случае монтажа вверху то движение теплоносителя остановится. Не лишним будет и монтаж электрического нагревателя, его установить достаточно просто в отличие от внутренних теплообменников.

Расчет объема и мощности

Выбор объема резервуара неразрывно связан с мощностью котла и объемом помещения где он будет находиться. Чем больше емкость тем больше вес, поэтому монтаж на перекрытиях производится исходя из их материала и веса наполненного бака.

Если помещение необходимого объема отсутствует, а меньшая мощность не удовлетворяет расчетным параметрам, то устанавливают два бака в разных помещениях здания. Не рекомендуется приобретать аккумулятор с емкостью большей чем расчетная поскольку мощность котла должна быть в два больше и система будет работать неэффективно.

За расчетное берется условие что при расходе 1 КВт тепловой энергии на нужды отопления, требуется от 25 до 50 литров теплоносителя. Предполагается, что аккумулирование составит 90 градусов, а после того как он включится в работу, разрядка будет продолжаться до 50 градусов. Выбор мощности производится по таблице учитывающей эту разницу.

Объем теплового аккумулятора, м3 0,35 0,5 0,8 1 1,5 2 3 3,5
Величина отдаваемого теплапри разности температур в 40 ⁰С, кВт/ч 20 30 45 58 85 115 170 210

Рекомендации по изготовлению

При самостоятельном изготовлении прямоугольного резервуара из листового металла, следует особое внимание уделить сварным швам. При отсутствии опыта лучше обратиться к квалифицированному сварщику который правильно подберет электроды и сделает соединение

При несоблюдении технологии даже выполненный из нержавеющей стали агрегат даст течь по швам.

Необходимо оборудовать вентилями входящий и уходящий трубопроводы. Подключение насоса выполнять параллельно с обратным клапаном, а установку ТЭНа производить только на дне. При использовании нержавеющей стали, монтаж аккумулятора выполняется исключительно на нижнем этаже.

Чем утеплить?

Выбор утепляющего материала зависит от формы бака, в остальном они все показывают достаточно высокую эффективность:

  • Цилиндрический бак — применяются рулонные фольгированные утеплители в комплексе с гибкими плитами из минеральной ваты.
  • Прямоугольный бак — жесткие плиты применяемые в утеплении фасадов, пенопласт или гибкие утеплители.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода

Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Несколько слов о модернизации

Схема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

  1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
  2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
  3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
  4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
  5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.

Солнечный коллекторАбсорбер частично выгнут буквой UПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками

https://youtube.com/watch?v=rgMQG7RLCew

Теплоаккумулятор Jaspi (л) Время нагрева (час.) при мощности
20 кВт 25 кВт 30 кВт 35 кВт 40 кВт 45 кВт 50 кВт 55 кВт 60 кВт
500
1000 2,3
1200 2,8 2,2
1500 3,5 2,8 2,3
1800 3,4 2,8 2,4 2,1
2000 3,1 2,7 2,3 2,1
2400 3,2 2,8 2,5 2,2 2,0
3000 3,5 3,1 2,8 2,5 2,3
3500 3,3 3,0 2,7
4000 3,4 3,1
4500 3,5

Что такое теплоаккумулятор

Теплоаккумулятор – это буферное устройство, которое накапливает избыточный ресурс, снабжён патрубками для подключения контуров генерации тепла. То, что он сохранил, затем используется в системе отопления во время промежутка плановых загрузок основного топлива.

Если вы правильно подобрали и подключили устройство, то это даёт возможность значительно снизить затраты на приобретение топлива (вплоть до 50 процентов), поэтому можно переходить вместо 2-х загрузок в день на 1.

Буферное устройство кроме того, что имеет функцию аккумулирования тепла, ещё защищает чугунный котёл от возможного появления трещин при перепаде температур в системе водоснабжения.

Функциональность аккумуляторов тепла

Принцип действия оборудования состоит в том, что во время работы котла часть тепла используется для нагрева теплоносителя из дополнительной емкости. Подключенный бак имеет хорошую теплоизоляцию и прекрасно сохраняет полученное тепло. После отключения котла вода в системе отопления остывает, и приборы контроля включают насос, подающий горячую воду из аккумулирующей емкости.

Эти циклы продолжаются до тех пор, пока температура воды в дополнительном баке остается достаточно высокой. Общая продолжительность функционирования системы без включения котла зависит от объема дополнительной емкости. На практике она позволяет нагревать помещения от нескольких часов до 2-х суток.

Теплоаккумулятор выполняет следующие функции:

  1. Накапливает тепло, поступающее от котла системы, и отдает его со временем для обогрева комнат помещения.
  2. Предупреждает возможность перегрева котла, отбирая излишки тепла обменника.
  3. Позволяет легко скомбинировать разные отопительные приборы (электрические, газовые, твердотопливные) в общую систему.
  4. Способствует улучшению работы отопительного оборудования, снижая расход топлива и улучшая КПД.
  5. В системах с твердотопливными котлами позволяет исключить постоянный контроль за состоянием отопительного оборудования. Разогрев теплоноситель в дополнительной емкости, владельцы жилья могут забыть о необходимости постоянной загрузки топлива в котел.
  6. Является источником горячей воды для бытовых нужд.

Схема системы отопления

Насколько выгодна система отопления с теплоаккумулятором, можно рассмотреть на таком примере.

Предположим, что в системе теплоснабжения установлен котел мощностью 10 кВт. Через каждые 3 часа необходимо загружать дрова. Это никак не вписывается в планы владельцев жилья. Чтобы удлинить перерывы между загрузками, необходимо использовать котел большей мощности. Но в этом случае возможно закипание теплоносителя, поскольку система не успеет отобрать все выработанное тепло.

Подключение теплоаккумулятора емкостью около 200 литров легко решает проблему. Оборудование позволяет накопить 110 кВт энергии при условии полных и частых загрузок котла. Впоследствии аккумулированное тепло будет поддерживать комфортную температуру в помещении около 10 часов. Загрузка котла топливом все это время не нужна.

Блиц-советы

  • Теплоаккумуляторы на сегодняшний день набирают все большую и большую популярность во многом благодаря таким своим характеристикам, как эффективность и экономность.
  • Загружать топливо в котел, подключенный к системе отопления с интегрированным теплоаккумулятором, можно раз в сутки, а если конструкция будет более совершенной, то топливо придется добавлять один раз в несколько дней.
  • Первый запуск котла следует проводить в присутствии соответствующих специалистов. Они должны будут проконтролировать, насколько правильно работает вся система, есть ли циркуляция воды в отоплении, нет ли протечек, достаточно ли хорошо утеплен тепловой аккумулятор и так далее.
  • Теплоаккумулятор может прекрасно сочетаться с котлами, работающими на газе или на электричестве.
