Устройство шарового крана

Виды

Классификация кранов шаровых муфтовых осуществляется по следующим критериям:

  • резьбовым разъёмам;
  • пропускной способности;
  • типу запирающего механизма;
  • способу управления;
  • материалу.

Тип резьбовых разъёмов

Подключение к трубопроводу может осуществляться с помощью резьбового соединения следующих типов:

  • наружного, нарезанного с двух сторон корпуса;
  • внутреннего, расположенного на внутренней части патрубков муфты;
  • комбинированного, когда с одной части муфты нарезана наружная резьба, а с другой — внутренняя.

Пропускная способность

Классификация по пропускной способности:

  1. Полнопроходные, обеспечивающие прохождение потоков через шаровый элемент со снижением интенсивности в диапазоне 1–10%. Применяются в системах, где нужно сохранить рабочее давление без снижения скорости движения газа или жидкости.
  2. Непроходные, понижающие скорость потока при полном открытии крана на 30–60%. Используются для подключения конечных потребителей к магистрали.
  3. Редуцированные, имеющие проходной диаметр меньше основного на 10–30%. Устанавливаются в коммуникациях, в которых необходимо снижение входящего потока.

Устройство запирающего механизма

По типу конструкции выделяют такие виды запорных механизмов:

  1. С плавающим шаром. Работают по принципу нагнетания давления, которое воздействует на незакреплённую к шпинделю пробку сферической формы и таким образом прижимает к уплотнительной прокладке и перекрывает поток. Используется в системах низкого давления. Диаметр для монтажа — до 200 мм.
  2. С шаром на опорах. Конструктивно реализован контакт цапфы с осевым выступом, фиксирующей запорный шар в определённом положении без его свободного передвижения. Подключение запорных фитингов возможно к коммуникациям с высоким давлением.

Тип управления

Конструкция запорной арматуры предполагает следующие механизмы регулировки:

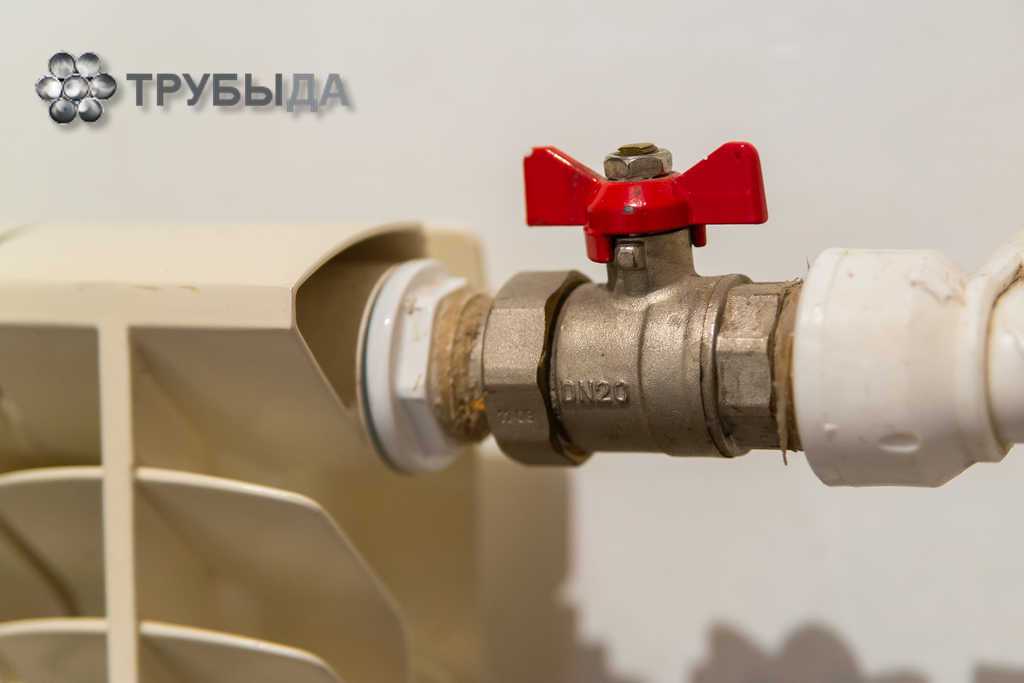

  • консольный, представляющий собой рычаг для грубого управления потоком;
  • вентильный, позволяющий вручную с оптимальной точностью осуществлять регулировку;
  • с электронным управлением, используемым в системах автоматического контроля.

Кран вентильный

Материал

Основные конструктивные элементы кранов шаровых стальных муфтовых изготавливаются из следующих материалов:

  • материал корпуса — чугун, латунь или бронза;
  • шаровый элемент — латунь, хром, сталь;
  • уплотнители — тефлон, фторопласт;
  • регулировочный элемент — сталь или латунь.

Использование латунных шаровых выгоднее из-за их высокой прочности, стойкости к коррозии, надёжности.

Стальные конструкции обладают максимальной прочностью, способны выдерживать высокое давление и температуру. Не устойчивы к коррозии.

Пластиковые запорные элементы на основе полипропилена не отличаются хорошей прочностью, но при этом могут эксплуатироваться при повышенной влажности, имеют минимальную стоимость.

Критерии выбора

На рынке представлено несколько сотен разновидностей шаровых кранов от отечественных, китайских и европейских производителей, для оптимального выбора следует учитывать следующие факторы:

а). Условно шаровые краны по сфере применения в быту можно разделить на несколько групп в зависимости от конструктивного исполнения их корпуса и ручки:

  • Консольные краны с ручкой в виде рычага всегда ставят около стояка рядом со счетчиками воды для общего отключения водоснабжения в квартирах или домах. Благодаря длинному рычагу в условиях ограниченного доступа, особенно при наличии лючков малого размера, ими намного удобнее пользоваться из-за малого приложения усилий. Также одноручные краны устанавливают в любых других местах с затрудненным доступом, к примеру, около гибкой подводки унитазов.
  • Для подключения шлангов стиральных, посудомоечных машин используют специальные краны, имеющие эстетичный внешний вид благодаря одинаковому покрытию всех элементов. Обычно их ручка выполнена в виде плоского короткого рычага.
  • В остальных случаях, к примеру, для подвода воды к смесителю под мойкой, ставят краны с ручкой-бабочкой, которая занимает небольшое пространство. Также краны с бабочками ставят в случае их расположения на открытых местах трубопроводов, возле которых проходят люди и есть возможность контакта пользователя с арматурой.

Принцип работы

Фото — с электроприводом

Шаровый кран представляет собой запорную арматуру, где затвором выступает металлический или резиновый шарик. Он соединен с рычагом либо специальным устройством, которое контролирует его положение (редуктор, пневмо- или электропривод). Шарик имеет отверстие, которое должно по размеру совпадать с диаметром подключенной трубы. При повороте и открытии устройства эти отверстия совпадают и начинается поступление воды. Если повернуть рычаг в другую сторону – поток останавливается.

В квартирах, домах и помещениях подсобного назначения используется рычажный механизм, но для контроля работы устройства на отводах большого диаметра необходимо применение приводов. Главным достоинством такого механизма является то, что можно одной ручкой производить контроль горячей и холодной воды.

Иногда шаровые краны даже устанавливаются в печку автомобиля ВАЗ для контроля антифризной жидкости. Но это не самый лучший выход – под шарик забивается пыль и грязь, из-за чего значительно сокращается его срок эксплуатации.

Фото — кран на печку

Виды шаровых кранов:

  1. Фланцевые. Монтируются на коммуникации большого диаметра. Отличительной чертой является наличие возле запорного шарика дополнительного уплотнительного элемента, который обеспечивает максимальный уровень герметизации. Поэтому могут использоваться для перекачки газовых и нефтепродуктов, отопителя и устанавливаться на теплопреобразователи;

  2. Штуцерные. Самые распространенные. Могут множество раз демонтироваться, запорный механизм может быть как статического, так и плавного типа установки;

  3. Приварной. Устанавливается только один раз, применяется в магистральных водопроводах, в условиях повышенного давления напора и если нужна бесколодезная установка.

По материалу корпуса бывают полиэтиленовые и металлические (медные, нержавеющие, стальные). Первые необходимы в особых условиях работы, к примеру, где давление превышает 10 бар.

Фото — резиновый запор

Особенности устройства и назначение

Конструкция шарового крана чрезвычайно проста и в то же время эффективна. Внутрь металлического или пластикового корпуса (седла) помещается затвор, выполненный в виде шара со сквозным отверстием. Размер отверстия соответствует габаритам входа и выхода устройства.

Шаровый элемент жестко соединяется с рукояткой, и поворачивается вслед за ее вращением. Если шар располагается в открытом состоянии (ось отверстия проходит параллельно оси корпуса), поток жидкости или газа проходит через устройство беспрепятственно, не испытывая гидравлического сопротивления. При повороте на 90°, шар разворачивается глухой стенкой по направлению к потоку рабочей среды, при этом подача носителя полностью прекращается. Поворот на меньший угол дает возможность регулировать интенсивность прохода рабочей среды.

Специалисты отмечают следующие достоинства таких устройств:

  • Сравнительно небольшие габариты.
  • Малый вес.
  • Возможность работы при любой ориентации в пространстве.
  • Отличные показатели герметичности.
  • Выгодное соотношение цены и качества.

Существуют и некоторые недостатки:

  • Для поворота крана на 90° требуется высокий крутящий момент.
  • При быстром открывании крана в некоторых моделях присутствует вероятность возникновения гидроудара.
  • Чтобы шаровый элемент не «залип» и не утратил герметичность, кран желательно открывать и закрывать хотя бы раз в неделю.

Это интересно: Как осуществляется сепарация нефти? (видео)

Краны шаровые латунные муфтовые

Выполняются из кованой латуни, рекомендуются для установки на трубопроводах малого диаметра. При появлении протечек, достаточно подтянуть гайку, прижав тефлоновое сальниковое уплотнение. Эксплуатационный ресурс рассчитан на двадцать тысяч циклов открытия-закрытия.

Латунное устройство отличается такими эксплуатационными качествами:

  • долговечностью и надежностью, отсутствием необходимости в смазке, техническом, обслуживании, ремонте;
  • герметичностью, исключающей утечки;
  • возможностью установки в любом положении;
  • повышенной травматической безопасностью рукоятки;
  • пригодностью к работе при рабочем давлении до 1,6 Мпа и температуре до +150º С.

Муфтовые краны устанавливаются на трубы малого диаметра, в основном, в бытовых условиях

Маркировка шаровых кранов

Все шаровые краны имеют на корпусе отлитые знаки: стрелку, указывающую на направление движения воды и диаметр в дюймах.

Основная маркировка каждого изделия наносится в несколько строк.

  1. Товарный знак производителя.
  2. Характеристика данного узла. Например, КШ.Т.Х обозначает кран шаровый, для теплоснабжения, климатические условия — хладостойкий.
  3. DN с цифрами — проходное сечение, диаметр. PN и цифра — допустимое давление.
  4. Материал корпуса. Тип соединения.
  5. Серийный номер, один на всю партию.
  6. Предельные температуры работы.

Ниже контакты фирмы и страна производитель. Сбоку обычно ставится дата изготовления корпуса. Вся маркировка заключается в рамочку.

Какие параметры важны при выборе шарового крана ?

Многие наши заказчики сталкиваются с необходимостью установить кран шаровый на объекте, но у них нет марки.В таком случае можно произвести подбор необходимого Вам крана. Рассмотрим какие параметры важны при подборе обратного клапана. — диаметр клапана, Ду — обычно он совпадает с диаметром трубопровода. Стандартный ряд диаметров в миллиметрах и дюймах: 6, 8, 10 (3/8 дюйма), 15 (½ дюйма), 20 (¾ дюйма), 25 (1 дюйм), 32 (1 ¼ дюйма), 40 (1 ½ дюйма), 50 (2”), 65 (2 ½ дюйма), 80 (3 дюйма), 100 (4 дюйма), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм. — условное давление клапана, Ру — Стандартный ряд давлений: 10, 16, 25, 40, 63, 100, 160 кгс/см2. При выборе условного давления стоит учитывать тот факт, что для стабильной и долгосрочной работы крана необходимо чтобы рабочее давление было в 2 раза меньше номинального. Например у Вас в трубе давление 12 кгс/см2. Необходима установка крана на 25кгс/см2. Если установить кран на 16 кгс/см2, то в течении нескольких месяцев кран может выйти из строя. — материал корпуса — особенности материала корпуса различных кранов описана в настоящей статье в пункте 3. — тип присоединения — особенности материала корпуса различных кранов описана в настоящей статье в пункте 4. — конструкция клапан — особенности конструкций шаровых кранов описана в настоящей статье в пункте 8. — уплотнение в затворе — особенности уплотнений различных кранов описана в настоящей статье в пункте 7. — производитель оборудования — это весьма немаловажный параметр, т. к. на рынке сейчас очень много низкокачественных китайских кустарных кранов, которые вроде подходят по всем параметрам, но в процессе эксплуатации доставляют так много головной боли, что экономия выходит боком. Вторая крайность это многие европейские и американские бренды пытаются продавать свое оборудование в 3-5 раз дороже нормального по качеству товара. Как быть рядовому покупателю? В этом случае желательно получить консультацию людей, которым Вы доверяете — сантехники, монтажники, авторитетные продавцы.

Разновидности кранов

Большой спрос на данное приспособление привел к образованию разнообразных типов шаровых кранов. Между собой они не только отличаются назначением, но и обладают разными характеристиками. В связи с этим, существует широкая классификация шаровых кранов.

Все приборы делятся в зависимости от размеров пропускного отверстия и показателей сопротивления напору воды:

  • стандарт;
  • полнопроходной;
  • не полнопроходной.

Отверстие, которое находится в затворе полнопроходного механизма практически совпадает с размерами труб в трубопроводе. Данное обстоятельство все равно не позволяет пропускать весь поток, ограничивая его в пределах 90-99 процентов. Данный тип широко используется в небольших трубопроводах, которые расположены в системах домов.

Размеры отверстия шарового затвора в стандартных типах кранов немного меньше, чем диаметр трубопровода. В связи с этим, устройство может пропускать от 70 до 90 %потока. Установка такого прибора приемлема для коммуникаций, которые не требуют 100 процентного прохождения жидкости.

Не полнопроходные типы устройств пропускают всего лишь 40-70 процентов потока. Использую подобные приборы в тех местах, где необходимо специальное ограничение напора.


Шаровой кран с фланцевым соединением

Классификация по способу креплений:

  1. Муфтовый. Крепится к трубе на внутреннюю резьбу цилиндрической и конической формы. Чаще всего используется в трубопроводах квартир и домов с размерами до 5 см.
  2. Сварочный. Крепление осуществляется путем приваривания. Такой метод помогает создать идеальную герметизацию мест соединений. Применяется подобный способ на важных и сложно доступных частях внешних магистралей.

Данный метод соединения также используют и к шаровым кранам из пластика, которые привариваются к трубам из идентичных материалов. Такие изделия нашли свое применение лишь в бытовых условиях квартир и домов.

  1. Фланцевый. Крепление производится установкой фланцев. Они могут состоять из нескольких деталей, или иметь цельную основу. Использовать их следует в трубопроводах, размером от 5 см. Крепление фланцами обязательно в случаях если в конструкции предусмотрено их частичное соединение и разъединение. Также предпочтительно применять данный тип крепления в тех местах, где запрещается проводить сварочные работы.
  2. Комбинированный. Отличием является разнообразие способов крепления. Универсальность позволяет использовать его для любых коммуникационных систем с различными видами соединений (сварка-резьба, сварка-фланец и другие).


Шаровой кран с американкой Кроме того, краны изготавливаются из разных видов материалов, таких как латунь, пластик и др. Второй вид изделий подходит для установки в трубопроводы из стали и пластика. Устройства из пластмассы следует монтировать лишь к соответственному материалу.

Важно! Если шаровой кран из пластика установить на трубу, изготовленную из другого сырья, то достичь желаемого результата будет очень сложно

Приборы из сырья, подобного латуни очень хрупкие, устанавливать их необходимо с осторожностью, и только на трубы с подачей исключительно прохладной воды

Приборы из сырья, подобного латуни очень хрупкие, устанавливать их необходимо с осторожностью, и только на трубы с подачей исключительно прохладной воды

Краны шаровые стальные

Устройство состоит из цельной сферного тела и цилиндрических патрубков. Конструкция сферы, выполненная из высококачественной стали, лишена болтовых разъемов. Этим исключается утечка под давлением рабочей среды.

Стальной шаровой кран характеризуется:

  • перекрытием потока рабочей жидкости с высокой скоростью;
  • простотой установки и управления;
  • отсутствием потребности в специальном техническом обслуживании, замене деталей;
  • устойчивостью к высокой температуре рабочей среды;
  • экономичностью. Принято считать, что именно эти устройства представляются оптимальным выбором, если исходить из пресловутого соотношения стоимости и качества приобретаемого продукта.

Виды шаровых кранов с электроприводом

В этой категории продукции каждый год появляется все больше предложений. Электропривод на кран делает изделие дороже и не во всех случаях оправдан, поскольку для функционирования требуется дополнительная энергия. Нет смысла ставить подобную продукцию в трубопроводах нерегулярного использования и неответственного назначения.

Использовать шаровой кран, где в качестве элемента управления применяется электропривод целесообразно, когда требуется оперативно перекрыть или открыть запор. В случаях, когда необходимо снизить трудоемкость операции, например в трубопроводах большого сечения, где отмечаются значительные усилия для изменения положения рабочего элемента. Цели определяют и типы впускаемой продукции, которая делится на категории по следующим показателям:

  • Напряжение. Предлагаются изделия стационарного и автономного питания. Рабочее напряжение двигателя может быть рассчитано на стандартную сеть 220 В, либо на аккумуляторы 12 В;
  • Принцип действия. Изделие выпускают реверсным, прямого вращения и регулируемым;
  • Материал. Для производства применяют нержавеющую сталь, чугун, сплавы цветных металлов. На полипропиленовый кран также может быть установлен электрический привод;
  • Тип устройства. Конструкция может быть двухходовой либо трехходовой;
  • Способ управления. Изделие оборудуется органом включения на корпусе, или дистанционным устройством.

Шаровой кран с электрической подачей при всех своих плюсах имеет один недостаток — энергозависимость. При монтаже необходимо быть уверенным, что устройство будет надежно обеспечено питанием. Часто для увеличения надежности систему параллельно подключают к резервным источникам тока. Потребление электроэнергии при эксплуатации незначительно и не может заметно влиять на общие расходы.

Критерии или как выбрать шаровый кран на горячую воду

Как выбрать шаровый кран для квартиры? В этом случае подойдут муфтовые устройства с резьбовым типом присоединения. На одну квартиру приходится покупать в среднем 5-6 изделий для обвязки насосов, котлов коллекторов и других инженерных коммуникаций. Высокий спрос на продукцию порождает появление большого количества кранов сомнительного качества, которые прослужат максимум один-два сезона. Какой выход?

Для подтверждения страны происхождения и производителя оборудования попросите у продавца предоставить сертификат качества и гарантийный талон. Официальные дилеры именитых брендов, которым покупатели доверяют, могут документально подтвердить оригинальность продукции и развеять все сомнения относительно ее добротности.

Материал корпуса

Это один из главных критериев выбора. В идеальном варианте добротные краны делают из латуни марки CW617N, высокая цена которой влияет на конечную стоимость готового изделия. Основным компонентом латуни является медь. Для уменьшения себестоимости некоторые производители используют в технологической цепочке сплавы силумина и алюминиево-цинковые соединения. Шаровые краны из силумина отличаются повышенной хрупкостью в сравнение с латунными изделиями, поэтому, отвечая на вопрос «какие краны лучше для водопровода горячей воды», силуминовые — однозначно нет! Они быстро выйдут из строя при высоких температурах и давлении в системе. Изделия из силумина чаще всего используются в авто промышленности, а также серийном выпуске отопительного и климатического оборудования.

При температуре воды в трубе до 150 °C и давлении в системе до 40 бар можно использовать латунные краны. Если в трубопроводе протекает вода температурой 200 °C, при этом давление достигает до 160 бар, можно инсталлировать стальное изделие. Самым оптимальным решением для монтажа центрального отопления и подачи холодной воды являются чугунные краны.

Вес и цвет изделия

Масса латунного крана значительно превышает аналогичные характеристики алюминиевых устройств. Вес устройства должен соответствовать заявленным в паспорте характеристикам и не должен кардинально отличаться от аналогов по массе. Говоря простым языком, выбирайте среди приборов с одинаковой маркировкой тот, который тяжелей. Хотя многие производители идут на хитрость, комплектуя устройство массивной ручкой, что в итоге сказывается на общей массе механизма.

Силуминовые шаровые краны имеют ярко выраженный серебристый оттенок, который не изменяется при окислении. Узнать кран из латуни можно простым проверенным способом — удалить острым предметом верхний слой никеля, после чего можно наблюдать характерную желтизну поверхности.

Шаровый затвор

Очень важно, чтобы шаровый сферический затвор имел идеальный зеркальный блеск. Фирменные надежные затворы изготовляются из латуни, покрытие отполировано и нанесено хромовое напыление

В отличие от никеля, хром не боится механических воздействий и закипания основных деталей.

Механизм плохого качества легко узнать по характерному матовому покрытию с мутным оттенком. Также можно взять магнит и проверить притягивание крана, если оно имеет место быть, значит устройство выполнено из электротехнической стали, которая не подходит по эксплуатационным характеристикам к использованию в системах подачи воды — затвор будет быстро ржаветь и выходить из строя при контакте с горячей водой. Латунь магнитом не притягивается.

Выбор газовых вентилей

Если обнаружена неисправность в работе газового вентиля, то устройство рекомендуется заменить в кратчайшие сроки. В первую очередь необходимо подобрать новый вентиль. При выборе специалисты рекомендуют учитывать:

  • вид вентиля;
  • основные параметры устройства.

Виды

Вентиль газовой трубы может быть:

пробковым. В корпусе пробкового крана размещается конический элемент, приводимый в движение маховиком. В коническом элементе (пробке) находится отверстие, которое при совмещении с отверстием в трубе пропускает газ к оборудованию. В качестве уплотнительного материала, герметизирующего соединение крана с трубами, выступает сальник;

Вентиль пробковый в разрезе

шаровым. Устройство газового вентиля шарового типа отличается от пробкового тем, что в основе запорного механизма располагается шар, выполненный из прочного металла. Шар имеет отверстие, которое при повороте маховика располагается вдоль газопровода и таким способом пропускает газ к потребителю.

Вентиль для газопровода с шаровым запорным механизмом

Специалисты рекомендуют для бытового газопровода использовать шаровые крана, так как они являются более надежными.

По способу соединения с трубами бытовой шаровой кран может быть:

резьбовым. Вентиль соединяется с трубами газопровода резьбовым соединением;

Вентиль, устанавливаемый резьбовым соединением

фланцевым. Соединение с трубами осуществляется при помощи фланцев, которые в свою очередь фиксируются болтами;

Вентиль для газа, фиксируемый фланцами

приварным, то есть устанавливаемым с помощью сварочного аппарата.

Газовый кран, устанавливаемый методом сварки

Резьбовые и фланцевые краны являются многоразовыми, то есть при необходимости можно снять устройство с газовой трубы, проверить его работоспособность, провести ремонт и установить на прежнее место. Приварной вентиль можно установить только один раз.

Основные параметры подбора

Чтобы подобрать запорный вентиль для газа, рекомендуется обратить внимание на следующие факторы:

  • диаметр трубопровода. Запорный элемент вентиля должен полностью перекрывать трубу в квартире. Если вентиль будет большего или меньшего размера, то герметичность крана будет не полной;
  • шаг и диаметр резьбы на трубопроводе. Чтобы быстро произвести замену устройства, необходимо полное совпадение указанных параметров. В противном случае потребуется приобретение и установка дополнительных переходников;
  • материал, из которого изготовлен вентиль газопровода. Целесообразнее приобретать латунные краны, так как они отличаются более длительным периодом службы. В продаже также можно встретить силуминовые, цинковые и пластиковые краны. Различить материал, примененный для изготовления вентиля, можно по весу. Латунные краны более тяжелые, чем краны из других материалов. Кроме этого можно осмотреть место, где нарезана резьба. Латунь имеет желтый оттенок, а все остальные материалы (кроме пластика) серый;

Вентиль для газа, изготовленный из латуни с никелированным покрытием

  • на корпусе вентиля не должно быть сколов, наплывов, трещин и других дефектов. Наличие этих факторов свидетельствует о несоблюдении правил изготовления изделия, что приведет к сокращению срока службы;
  • целесообразнее приобретать вентили известных производителей. Например, можно выбрать краны, произведенные компаниями Bugatti (Италия), Dungs (Германия), Broen Ballomax (Польша).

Соблюдение простых правил при выборе вентиля для газа позволит подобрать надежное устройство с длительным сроком эксплуатации.

Какие параметры важны при выборе шарового крана ?

Многие наши заказчики сталкиваются с необходимостью установить кран шаровый на объекте, но у них нет марки.В таком случае можно произвести подбор необходимого Вам крана. Рассмотрим какие параметры важны при подборе обратного клапана. — диаметр клапана, Ду

— обычно он совпадает с диаметром трубопровода. Стандартный ряд диаметров в миллиметрах и дюймах: 6, 8, 10 (3/8 дюйма), 15 (½ дюйма), 20 (¾ дюйма), 25 (1 дюйм), 32 (1 ¼ дюйма), 40 (1 ½ дюйма), 50 (2”), 65 (2 ½ дюйма), 80 (3 дюйма), 100 (4 дюйма), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.— условное давление клапана, Ру— Стандартный ряд давлений: 10, 16, 25, 40, 63, 100, 160 кгс/см2. При выборе условного давления стоит учитывать тот факт, что для стабильной и долгосрочной работы крана необходимо чтобы рабочее давление было в 2 раза меньше номинального. Например у Вас в трубе давление 12 кгс/см2. Необходима установка крана на 25кгс/см2. Если установить кран на 16 кгс/см2, то в течении нескольких месяцев кран может выйти из строя.— материал корпуса— особенности материала корпуса различных кранов описана в настоящей статье в пункте 3.— тип присоединения— особенности материала корпуса различных кранов описана в настоящей статье в пункте 4.— конструкция клапан— особенности конструкций шаровых кранов описана в настоящей статье в пункте 8.— уплотнение в затворе— особенности уплотнений различных кранов описана в настоящей статье в пункте 7.— производитель оборудования— это весьма немаловажный параметр, т. к. на рынке сейчас очень много низкокачественных китайских кустарных кранов, которые вроде подходят по всем параметрам, но в процессе эксплуатации доставляют так много головной боли, что экономия выходит боком. Вторая крайность это многие европейские и американские бренды пытаются продавать свое оборудование в 3-5 раз дороже нормального по качеству товара. Как быть рядовому покупателю? В этом случае желательно получить консультацию людей, которым Вы доверяете — сантехники, монтажники, авторитетные продавцы.

Советы по монтажу и эксплуатации

Перед установкой крана следует протереть резьбу ветошью и очистить от пыли, стружек, грязи; старую резьбу следует прогнать плашкой – это очистит резьбу от ржавчины и осевших солей кальция и магния. Сначала кран примеряют – накручивают без ленты ФУМ и запоминают число витков. Направление наматывания ленты должно совпадать с направлением накручивания арматуры. Накручивают кран на то же число витков, что и при примерке. Минимальное число витков – 4. Затем таким же образом вкручивают сгон или накручивают гайку с другой стороны.

Систему заполняют водой и испытывают, если есть протечка, соединение придется раскрутить, добавить уплотнителя (ФУМ), закрутить и снова испытать.

Во время эксплуатации необходимо хотя бы один раз в месяц закрывать-открывать кран – это позволит снять с шара налет из солей. Нельзя затвор держать в частично открытом состоянии – это приводит к преждевременному изнашиванию затвора. Положение рукоятки должно быть или открыто, или закрыто.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

  1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
  2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
  3. Материал корпуса.
  4. Вид соединения.
  5. Конструктивные особенности.
  6. Тип уплотнения в затворе.
  7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

  1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
  2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
  3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

  1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку,

    взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.

  2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

Виды

В зависимости от разных параметров происходит классификация муфтовых шаровых изделий.

По типу резьбовых разъемов

В зависимости от специфики резьбовых муфт («входная» или «исходная») можно выделить несколько видов кранов, а именно:

  • «внутренняя-внутреняя», на таком кране обе муфты имеют внутреннюю входную резьбу, используются при монтаже насосных станций;
  • «внутренняя-наружная», на одной стороне такого крана внутренняя входная резьба, на второй – наружная исходная, дополненная накидной гайкой;
  • «наружная-наружная», с двух сторон крана на муфты нанесена наружная исходная резьба.

По пропускной способности

В зависимости от диаметра отверстия в шаровой пробке варьируется способность крана пропускать жидкость по гидравлической системе без ослабления потока или с определенным понижением. Выделяют такие три вида:

  • Полнопроходные. Проходное отверстие максимально соответствует параметру трубы, на которую монтируется запорная арматура. Снижение потока жидкости в диапазоне от 1 до 10%. Основная область применения – бытовые системы водоснабжения.
  • Редуцированные. В таком изделии диаметр проходного отверстия меньше, чем основная магистраль. Редукция потока колеблется в диапазоне от 10 до 30%. Устанавливаются в местах, где снижение потока не является существенным, или необходимо незначительное снижение по определенным причинам.
  • Непроходные. Проходное отверстие имеет значительно меньший диаметр, чем основная магистраль. Редукция потока составляет от 30 до 60%.

По устройству запирающего механизма

В зависимости от используемой системы крепления запорной арматуры шаровые муфтовые краны делят на два основных вида.

  • Плавающий шар. Сферическая пробка и шпиндель не имеют прочного соединения – они свободно перемещаются относительно друг друга. При нагнетании давления затвор прижимается к уплотнительному кольцу, вследствие чего происходит блокировка потока. Применяется такая запорная арматура в гидравлических системах с трубами диаметром до 200 мм и невысоким давлением из-за существенного воздействия шара на уплотнители с двух сторон.
  • Шар в опоре. Запорная сфера поддерживается опорами. Цапфа выполнена как осевой выступ и имеет углубление в нижней части. Высокое давление прочно прижимает седла к полированной сферической поверхности.

По типу управления

Муфтовые шаровые изделия делятся на несколько видов в зависимости от специфики, управляющего устройства, к ним относятся:

  • консольные с ручкой, позволяют быстро перекрывать поток, очень удобны в обращении, в основном используются в гражданском секторе;
  • вентильные, позволяют регулировать снижение потока более точно, чем краны с ручкой, могут использоваться в отопительной системе для регулировки подачи горячей воды;
  • автоматические, этот тип применяется в промышленных целях на предприятиях с автоматизированным процессом производства.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
