Ревизионные сантехнические люки для ванной комнаты: размеры, виды, установка

Инструкция по сборке дверей

Нюансы монтажа, а также выбор инструмента полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта установки люка: заводской образец и самодельная капитальная конструкция для ванной.

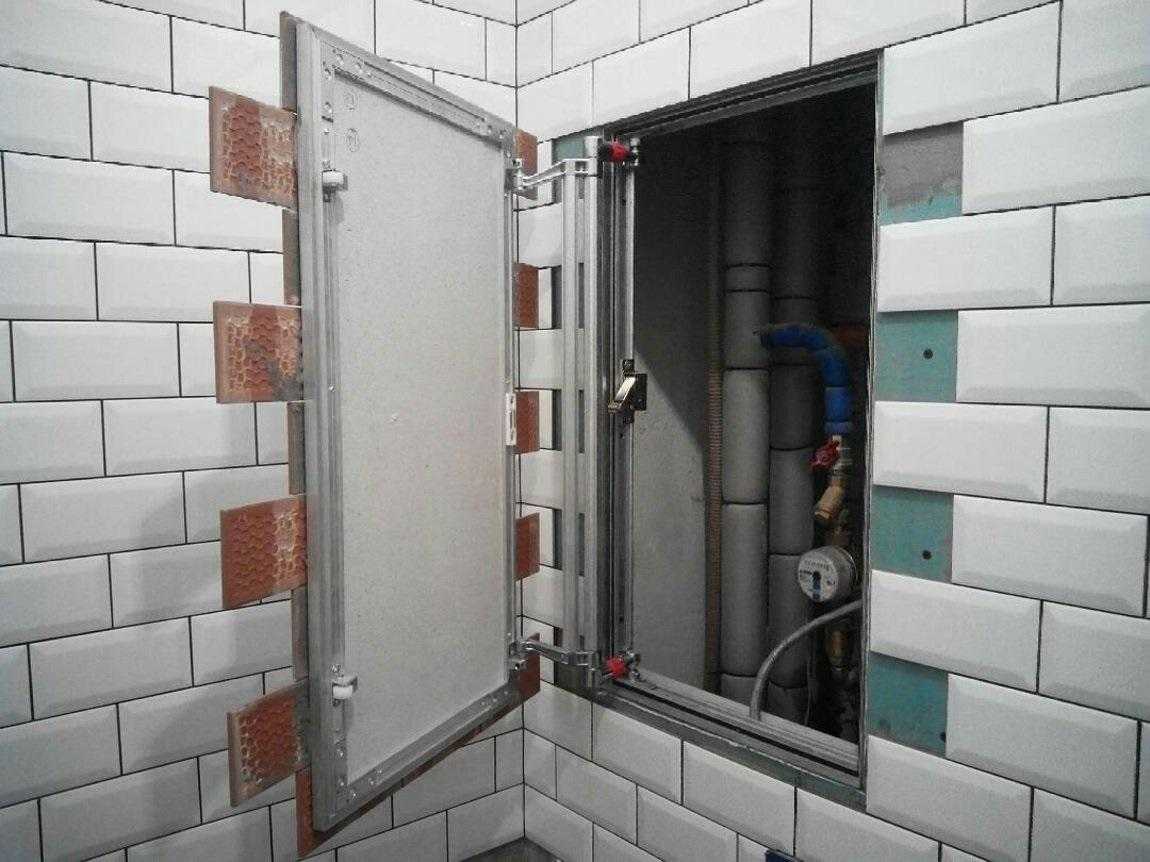

Монтаж металлической модели «под плитку»

Для установки скрытого кафельного люка понадобится перфоратор, отвертка, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка, а также губка для удаления.

Заводская модель с металлическим каркасом будет установлена в гипсокартонную стену, подготовленную для облицовки керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно необходимо сделать закладные из металлического профиля по периметру люка.

Галерея изображенийФотографии из Чтобы вставить люк в раму на стене, нужно временно отделить дверь. Делается это с помощью отвертки – откручиваются два крепежных болта. Вставляем металлический каркас, отделенный от люка, в отверстие в стене. Размеры окна должны соответствовать размерам смотрового люка, для крепления используются длинные саморезы. Следим, чтобы каркас не выступал над поверхностью листов гипсокартона, а находился на одном уровне.Дверь люка прикручиваем обратно с помощью «родных» креплений. Сначала прикручиваем нижний болт, верхний болт. Проверяем, хорошо ли открывается дверь, размечаем, чтобы часть плитки выступала за периметр рамы. Наносим жидкие гвозди на основную часть и поочередно приклеиваем элементы к двери, начиная снизу. Чтобы внешний вид люка идеально вписывался в окружающую среду, необходимо оставлять зазоры для затирки швов. Для этого используем обычные монтажные кресты. Чтобы случайно не расколоть плитку, закрепим ручку в шве плитки: сверлим два отверстия под саморезы, которые в дальнейшем после затирки проворачиваем с обратной стороны сторона Удалите крестовины и затирте швы обычным шпателем. Остатки удалите влажной губкой. После высыхания установите ручку Шаг 1 – отделите дверцу от рамы Шаг 2 – прикрепите раму к стене Шаг 3 – закрепите раму на шурупы Шаг 4 – установите люк на место Шаг 5 – приклейте плитку жидкими гвоздями Шаг 6 – вставка крестов между плитками Шаг 7 – отверстия для крепления ручки к Шагу 8 – затирка межплиточных швов

Последний штрих – пластиковый уголок, обрамляющий люк. Пластик тонкий, однако даже на первом этапе в процессе разметки и резки окна необходимо учитывать его толщину. После окончания работы между пластиковым краем двери и коробкой должен остаться зазор не более 2 мм.

Если перегородка пластиковая, то вместо плитки для отделки двери также используют пластик. Люк будет весить меньше, но ипотека все равно нужна, иначе металлоконструкцию не починят.

Советы по изготовлению люка в ванную

Небольшой люк под санузел, куда устанавливается труба, пригодится, когда необходимо заменить пластиковый сифон или устранить течь из-за течи в соединениях. Такой же люк можно установить и с другой стороны, но уже для создания ниши для дезинфицирующих и чистящих средств.

Для работы вам понадобится металлический профиль, кусок гипсокартона и плитки, которыми украсили ванную комнату и ширму под ванной.

Галерея изображенийФотографии из Из куска влагостойкого гипсокартона вырежьте небольшой фрагмент, который будет немного меньше технического отверстия под ванную комнату. Металлический профиль послужит каркасом. Вторая его функция – обеспечить крепление к магнитам, установленным под ванной. Нанесите плиточный клей гребешком на люк из гипсокартона и приклейте элементы плитки – две штуки. Необходимо, чтобы края плитки выступали за границы гипсокартонной основы.Чтобы было удобно пользоваться люком, закрепляем по центру две небольшие ручки. Чтобы открыть, возьмитесь за обе ручки и потяните дверь на себя Шаг 1 – подготовка двери из гипсокартона Шаг 2 – крепление профиля с задней стороны двери Шаг 3 – приклеивание плитки к двери Шаг 4 – установка дверных ручек

Если пользоваться люком не нужно часто, можно заполнить швы между ним силиконовым герметиком. Он заполнит пустоту, и дверь будет казаться более органичной и менее заметной. При необходимости застывший герметик можно разрезать строительным или канцелярским ножом.

Двери Сантехнические.

Сантехнические двери в ванную и туалет — это то, без чего нельзя обойтись ни одному санузлу.Торчащие в нише трубы выглядят мягко говоря не презентабельно и нужно их как то облагораживать. На помощь приходят сантехнические двери и мы, производители этих дверей. Некоторые заблуждаются и ошибочно думают, что можно приобрести готовые подходящие по размеру дверцы для этих ниш. Это не так. Мы производим сантехнические двери более 12 лет и со 100% уверенностью можем сказать: двух одинаковых ниш не бывает, поэтому двери изготавливаются только на заказ.

Помимо сантехнических дверей, в нишу необходимо установить обвязку, для того, чтобы выровнять проём и закрепить петли.

Разнообразие материалов диктует свою ценовую политику. Чем дороже выбран материал изготовления, тем дороже сам заказ. Двери сантехнические могут быть выполнены:

из ЛДСП;
в рамке МДФ;
в МДФ ПВХ;
в эмали;
в пластике;
в массиве;
в шпоне;

Цена складывается из многих факторов:

От размера ниши
От выбранного материала
От объёма работ, которые необходимо сделать на объекте.

Каждый проект индивидуален. Цены на сайте указаны со всеми услугами под ключ. Мы не производим дёшёвые двери, так как для их изготовления нужен дешёвый материал третьего сорта, называемый на заводе отбраковкой. Это политика компании. Ведь это мы несём гарантию перед своими заказчиками, а не завод по производству материалов и от того, какой материал мы используем, напрямую зависит срок эксплуатации.

Чтобы сделать заказ, необходимо позвонить или написать нам для просчёта предварительной цены. После согласования, вызвать замерщика, который проведёт точный замер и проконсультирует, какой вид фасада лучше подойдёт. Большой ассортимент цветов и фактур не оставит равнодушным ни одного клиента. Сантехнические двери МДФ

Стандартные размеры

Стандартные пластиковые ревизии – это квадратные и прямоугольные конструкции. Можно установить сантехнические лючки, размеры которых начинаются от 10×10 см. Самые большие габариты однодверного люка – 40×60 см. Двухдверные пластиковые конструкции могут быть более 800×800 мм. Цена зависит от размера и толщины материала: чем больше, тем выше стоимость.

Чтобы не ошибиться с выбором размера, рекомендуется сначала купить конструкцию, а затем создавать отверстие или короб для его установки. Если люк оказался на пару миллиметров больше проема, можно срезать лишнее строительным ножом.

Монтаж

Установить сантехнические дверцы для ванной и туалета можно своими руками. Достаточно приложить немного усилий и точно следовать инструкциям изготовителя. Приведём приблизительную схему монтажа, разбитую на несколько этапов.

Подготовительные работы. Для начала обустраивают сантехнический шкаф. Обычно это делают в месте установки счётчиков. На этот шкаф нужно установить раму для крепления декоративного люка. Если основой короба является гипсокартон, рама крепится саморезами к коробу. В случае, когда шкаф оборудуют в кирпичной или бетонной нише, рама крепится дюбель-гвоздями, зазоры между рамой и стеной устраняют монтажной пеной

Обратите внимание, что при использовании монтажной пены дверцу отсоединяют от рамы на 24 часа, именно столько нужно для застывания герметика. Затем люк устанавливают на место, проводится отладка запорного механизма и петель.
Облицовка

Отделку сантехнических люков проводят одновременно с облицовкой стен. При этом стоит учитывать соотношение размеров дверцы и плитки. Обычно используется кратное количество плиток, или люк закрывается одним декоративным элементом. Чтобы обеспечить надёжное сцепление дверцы с плиткой потребуется предварительно прогрунтовать поверхность. Чтобы приклеить плитку используют жидкие гвозди. Для качественной фиксации клей наносится на 50% площади сцепляемых поверхностей. Клеящий состав не должен заполнять пространство между рамой и дверцей. После облицовки потребуется несколько часов для застывания клея, после этого можно приступать к следующему этапу работ.
Финишная отделка. В отличие от остальных стен сантехнические люки не затирают. Края дверцы оклеивают сантехническим скотчем, оставляя небольшой промежуток. Оставленное свободное пространство заполняют силиконовым герметиком, одновременно выравнивая нанесённый слой. Затем скотч снимают и оставляют герметик на двое суток до полного высыхания. После этого делают надрез по периметру строительным ножом.

Монтаж

На что стоит обратить внимание при выборе

Перед покупкой люка сначала хорошо продумайте для каких целей он будет использоваться. Маленький размер, например, 10х10 см подойдет только для фиксирования показаний приборов. Размер 20х30 см точно соответствует размеру стандартной кафельной плитки.

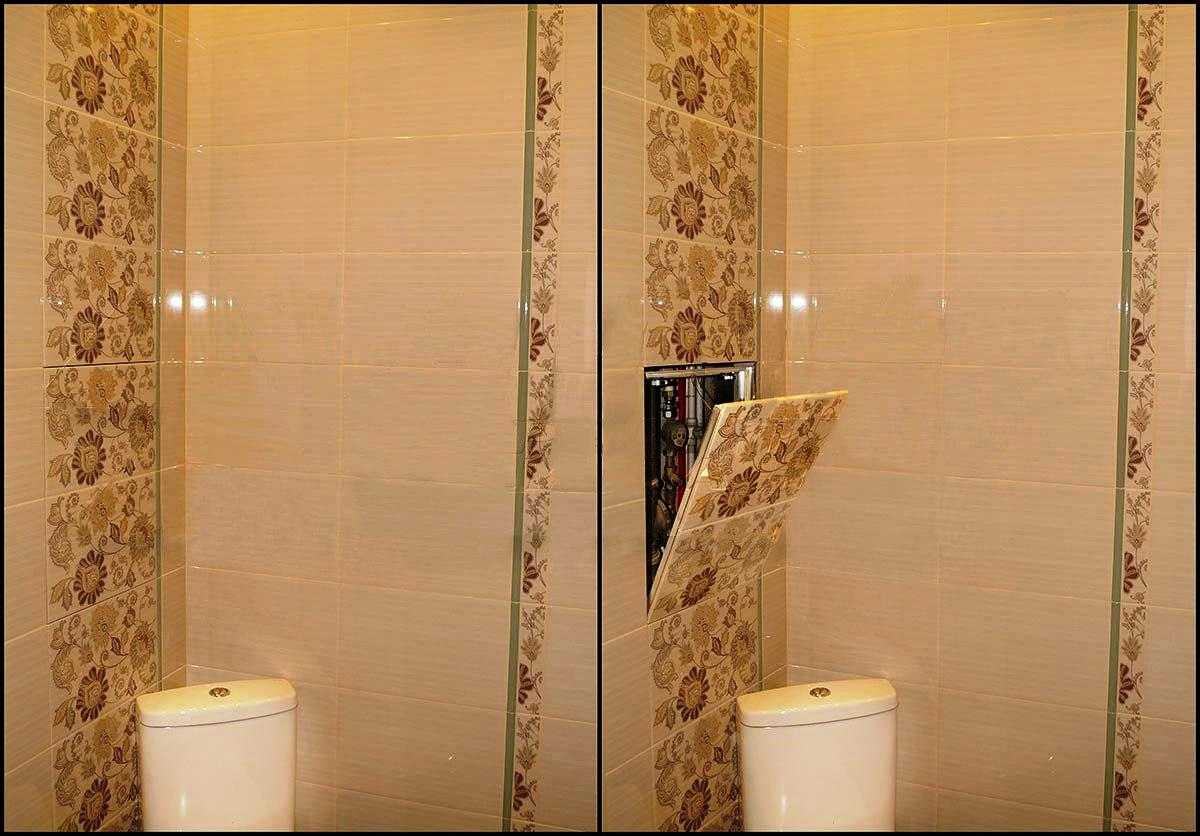

Преимущество «невидимок» заключается в полном слиянии крышки люка со стеной, благодаря чему отделка стен выглядит цельной, нетронутой.

Если же вы будете монтировать люк под ванную, и вы хотите в случае протечки иметь доступ к месту аварии стоит выбрать размер побольше. Как правило, для таких целей следует брать модели размером от 40х60 см. Также для этих целей можно устанавливать в коробе или в экране под ванной сразу несколько люков, чтобы иметь доступ к канализационным трубам со всех сторон. В этом случае вы можете покупать варианты размером 40х40 см.

Сложность нахождения сантехнического люка увеличивается, если у дверцы нет ручки. Такие модели обычно имеют нажимной способ открывания.

В первую очередь вам необходимо будет отметить место, где будет располагаться устройство.
Затем выполните необходимые замеры, чтобы избежать кривизны и неточности линий. Обязательно используйте строительный уровень, лучше всего лазерный.
Далее под нужные размеры сделайте основание и рамку. Для этих целей лучше воспользоваться алюминиевым профилем. Он продается в строительных магазинах и имеет различные размеры. Установите рамку.
Приступайте к изготовлению дверцы. Основание ее лучше делать из гипсокартона. Он долговечен и не боится влаги.
Подготовьте отверстия в дверце, в котором вы будете крепиться петельный механизм. Используйте для этих целей сверло. Отступите от краев дверцы по 1 сантиметру.
Затем соедините петли с дверцей. Для этого приложите ее к раме и отметьте на ней место, где вам необходимо сделать отверстия для крепления механизма.
Закрепите петли в раме и повесьте люк

Обратите внимание, чтобы дверца люка была расположена ровно. Она не должна возвышаться над стеной

Между ними должен остаться небольшой зазор для облицовки стены и легкого открывания дверцы.
Закрепите дверцу болтами, и при желании можно перейти к ее облицовке.
После этого можно приступить к монтажу нажимного механизма.

Чем больше ревизионный люк, тем шире зона охвата и возможность ремонтных работ.

Итак, люк уже приобретен, короб под него сделан, осталось его только установить. Рассмотрим особенности его монтажа. В первую очередь потребуется правильно выбрать вид крепления, который будет использоваться при монтаже люка. Если он крепится на алюминиевый профиль, то используйте саморезы. Если на бетон или кирпич, то бетонные анкера. А в том случае если не подходит ни то, ни другое, то используйте жидкие гвозди.

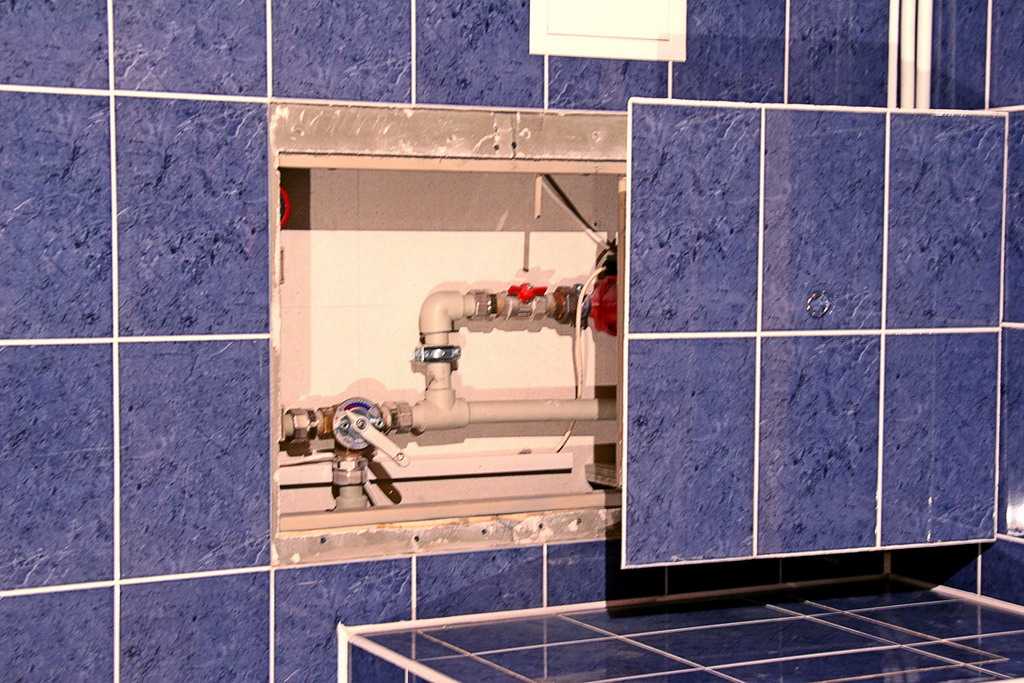

Хорошо, если в открытую техническую область попадут все значимые соединения труб, запорные краны и приборы, требующие регулярного обслуживания.

Затем в заранее подготовленной нише установите профиль, и закрепите каркас люка при помощи саморезов. Просверлите в рамке люка отверстия для ее монтажа на профиле. Установите люк и откройте дверцу. Проверьте с помощью уровня ровно ли установлена вся конструкция. Теперь зафиксируйте.

При установке конструкций, обслуживающих несколько приборов, следует помнить, что кроме ежемесячного снятия показаний с приборов учета изредка придется производить замену или ремонт «на месте».

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

«под плитку»;
«под покраску»;
металлические;
пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.

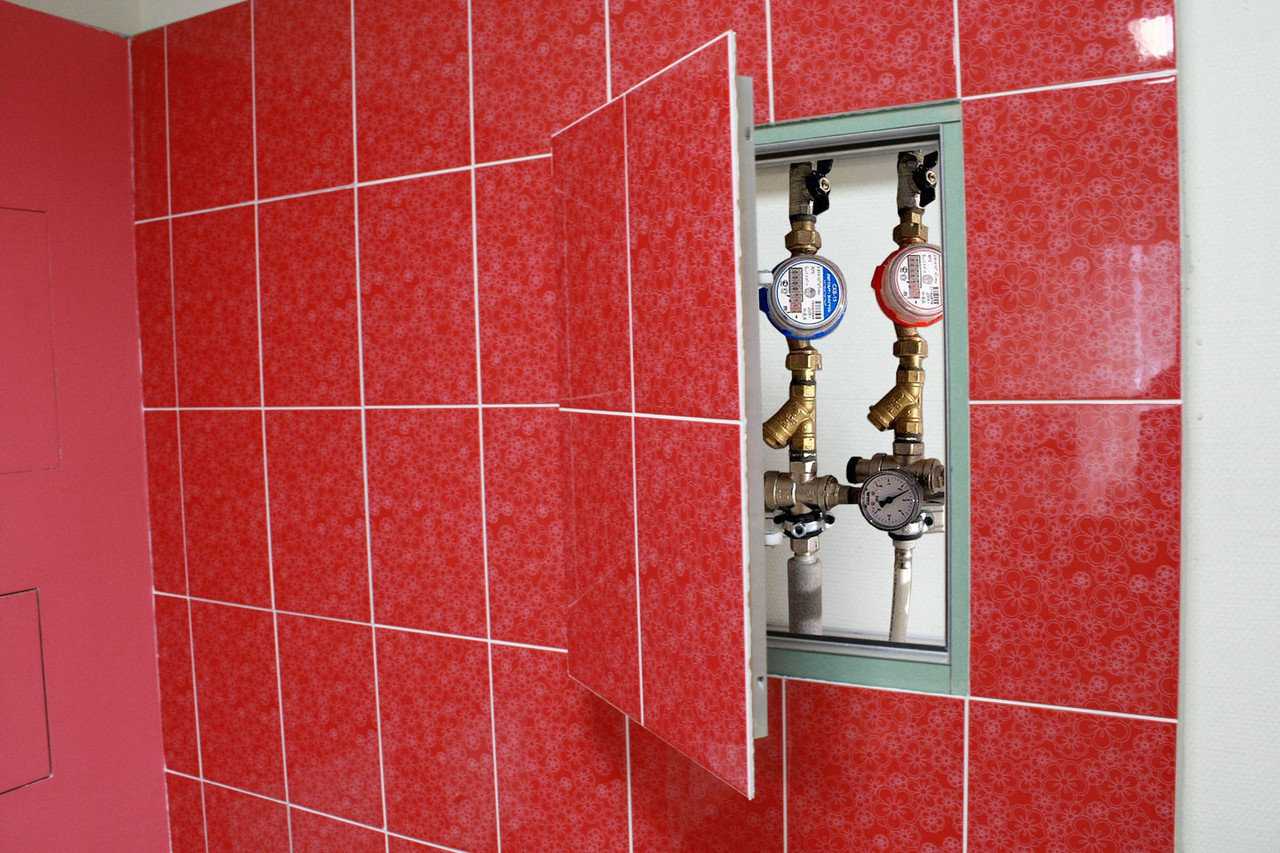

Приспособления, напоминающие дверцы или люки, необходимы для обслуживания приборов учета, которые замаскированы за перегородками. Отодвинув заслонку или распахнув дверцу, можно быстро снять показания со счетчиков горячей и холодной воды

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, — это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

Основные достоинства

Востребованность среди владельцев квартир таких изделий обусловлена их практичностью. Установив в своем санузле металлический люк, владелец получает массу преимуществ.

Универсальность. Их установка позволяет обеспечить быстрый доступ к трубам и системе канализации. Сантехнические металлические лючки могут иметь типовые размеры инженерных коммуникаций. Их установка обеспечивает абсолютную герметичность стен. Эти изделия являются совместимыми с различными видами отделки.
Легкость установки. Для того чтобы провести установку, от владельца не требуется наличия каких-либо специальных навыков. Использовать какой-то особый инструмент для выполнения монтажных работ также не нужно. Для выполнения качественного закрепления этого изделия необходимы саморезы, крепежные болты, а также монтажная пена.
Большой выбор. В магазинах предлагаются различные модели сантехнических металлических лючков. Владелец сможет выбрать изделия по степени удобства и привлекательности внешнего вида. Предлагаемые приспособления различаются по своему предназначению. Поэтому можно подобрать подходящую модель в свою ванную комнату и туалет. В сантехнических магазинах хорошо представлены модели металлических люков для установки в полу, на стене, в потолке.

Что нужно получить

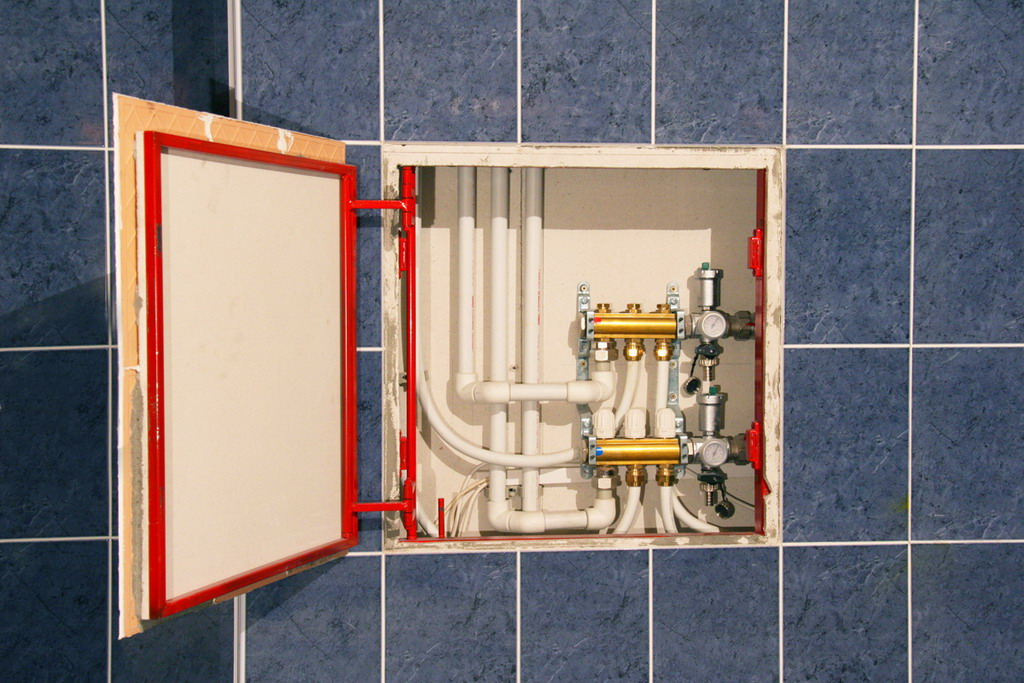

Для более простых ремонтных работ трубопровод, подающий воду в квартиру или дом, разбивают на удобные в обслуживании участки. Каждая отдельная секция при необходимости перекрывается задвижкой или шаровым краном, установленным на трубопроводе. Если такая возможность существует, большинство клапанов монтируется в одном месте.

Когда все важные устройства блокировки, регулирования и складывания воды замаскированы за фальш-стеной, но сосредоточены в одном месте, гораздо проще построить люк для доступа к нему. Дверь будет больших размеров, но это не повредит внешнему виду перегородки или функциональности люка.

Современные квартиры оборудованы так называемыми вводными блоками или узлами. В стандартную установку помимо шаровых кранов входит фильтр для очистки воды, пара приборов учета и редуктор давления.

Фильтр часто устанавливают на байпасе, чтобы можно было промывать обратным потоком воды. Все агрегаты оснащены шаровыми кранами для быстрого снятия для ремонта или замены.

В совмещенном санузле или туалете стоит канализационный стояк. Параллельно с ним расположены трубы централизованных систем холодного и горячего водоснабжения.

Если угол с вертикально расположенными магистралями закрывается декоративным защитным коробом, то на нем также устанавливается люк, напротив отводов. Как видите, существует несколько вариантов размещения люка в ванной, а также в туалете.

Особенности монтажа

Монтаж изделий

Вес пластиковой конструкции небольшой, поэтому ее можно установить в проем не только капитальных стен, но и легких конструкций, изготовленных из гипсокартона, дерева, пластика. Раму закрепляют саморезами или фиксируют на жидкие гвозди. Некоторые используют силикон, однако этот вариант не гарантирует прочности соединения.

Необходимые инструменты:

электролобзик;
дрель, молоток и отвертка (шуруповерт) или строительный пистолет, в зависимости от выбранного способа крепления;
рулетка;
уровень;
карандаш или маркер для выполнения разметки;
строительный нож.

Накладной пластиковый ревизионный люк необходимо установить так, чтобы между рамой и стеной не оставалось заметных зазоров:

Измеряют изделие.
Наносят контур, соответствующий размеру пластикового лючка, на гипсокартонный короб.
Вырезают отверстие электролобзиком (можно сделать проем на 1-2 мм больше).
Выполняют отделку стены, например, облицовывают плиткой и затирают швы.
Устанавливают раму в проем и фиксируют саморезами.
Если монтажные отверстия не предусмотрены, закрепляют на клей или монтажную пену. Состав наносят на внутреннюю поверхность наличника или торцевую раму. Вставляют раму в отверстие и прижимают к поверхности стены. Сухой тряпкой незамедлительно вытирают выступившие излишки состава.
Устанавливают замок, если нужно.
При необходимости окрашивают люк. Ждут, когда высохнет краска.

Пластиковый люк под плитку устанавливается другим способом. Скрытая конструкция носит название ЛсИС. Она выпускается компанией ВС Групп.

Необязательно покупать люк, точно подходящий по размеру к отверстию в стене. Можно приобрести немного больший по размеру, потому что его удобнее подрезать с трех сторон, подогнав по размеру:

В подготовленный проем устанавливают на клей нижнюю и верхнюю направляющие. Угловая полка направляющих позволяет легко и правильно их установить.
Направляющие выравнивают по уровню.
Примеряют крышку люка и подгоняют размеры по месту.
Делают разметку под установку замка.
Со стороны установки замка на 1,5-2 см спиливают ребра жесткости и зачищают поверхность строительным ножом.
Устанавливают так, чтобы паз нижней части щита вошел в нижнюю направляющую, а верхняя часть щита, куда предварительно установили скобу с механизмом замка, был защелкнут в бокс верхней направляющей.
На отделочную плитку точечно наносят клей и приклеивают ее на установленный щит. Выравнивают отделку в общую плоскость стены.
После полного затвердения клея шов по периметру ЛсИС заполняется цветным герметиком.
После высыхания герметика лезвием или обойным ножом подрезают одну сторону шва герметика со стороны основной стены.
Герметик, кроме декоративной функции, выполняет функцию уплотнителя.

Какой лючок выбрать

Когда разобрались с общей конструкцией, возникает вопрос, какой ревизионный люк выбрать под плитку. Существует 3 вида:

алюминиевый;
стальной;
пластиковый.

Алюминий. Наиболее надежная конфигурация из всех возможных. Обладает высокой устойчивостью к влаге, в связи с чем его используют в помещениях с повышенным ее содержанием.

Сталь. Немного проще чем предыдущий вариант, обладает более простыми характеристиками, менее устойчив к коррозии. Однако к преимуществам стоит отнести цену, она несколько меньше.

Пластик. Самая простая конфигурация. Представляет собой вариант только со съемной крышкой. В закрытом состоянии она удерживается благодаря встроенным магнитам. К плюсам стоит отнести высокую устойчивость к влаге, она никак не влияет на пластик. Так же они практически универсальны, если был куплен размер больше, чем было необходимо, его можно уменьшить с помощью ножовки. В прочности значительно уступает предыдущим вариантам, однако является отличным бюджетным решением.

Есть еще одна классификация люков по способу открытия:

раздвижные;
распашные;
съемные;
нажимные.

Рассмотрим каждый вариант детально.

Распашные дверцы. Благодаря использованию в конструкции двухзвенных петель он может размещаться совершенно незаметно. За счет особенностей конструкции на люк можно наклеивать материал отделки фактически любого размера, он не будет мешать. Это обуславливается тем, что он открывается параллельно относительно стене, уже потом распахивается. За возможность скрытного расположения заслужил название люк невидимка нажимной.

Вариант скрытого ревизионного люка под плитку очень часто используется в маленьких помещениях, для того чтобы существенно сэкономить место.

Сдвижные дверцы. Единственное отличие от прошлого варианта в том, что в конструкции этого используется трехзвенная петля. Она позволяет также открывать люк параллельно стене, либо полу, а затем сдвигать его в сторону. Большой популярностью пользуется в ванных комнатах, где инженерная коммуникация располагается непосредственно под ванной.

Съемные дверцы. Самый простой вариант. Крышка люка удерживается за счет страховочного тросика, либо с помощью магнитов. Также устанавливается в местах, где доступ к коммуникациям затруднителен в силу ограниченного пространства.

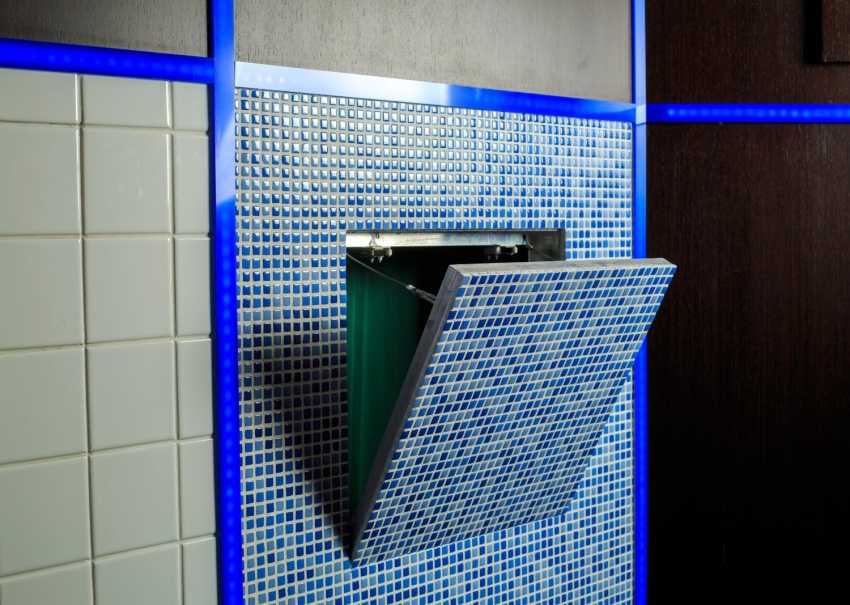

Нажимные люки. Пользуются большой популярностью. Открывается посредством специального замка, однако если он сломан или снят, открытие можно производить с помощью присосок. Они делятся на магнитно-нажимные, и мебельные.

Как рассчитать размер

Правилам по которым можно просчитать размеры:

определится с местом установки. Обычно это узел развязки труб, счётчики, вентиляционные трубы;
замеряем плитку (высота, ширина), которой будут отделываться стены ванной комнаты;
высчитываем количество плиток для того, чтобы закрыть колодец;
рассчитываем высоту и ширину створки. Количество посчитанных плиток по горизонтали умножаем на ширину одной единицы отделочного материала. Так вычисляется ширина смотрового окна. Такие расчёты применяются для определения высоты. А вот габариты смотрового окна будут немного больше.

Габариты дверцы, мм ширина х высота	Габариты окна для дверцы по внешней стороне, мм Ширина х высота х глубина
155х244	200х300х50
255х244	300х300х50
255х344	300х400х50
255х444	300х500х50
255х544	300х600х50
355х244	400х300х50
355х344	400х400х50
355х444	400х500х50
355х544	400х600х50
355х694	400х750х50
355х844	400х900х50
455х444	500х500х50
455х544	500х600х50
455х744	500х800х50
555х344	600х400х50
555х544	600х600х50
555х844	600х900х50
555х944	600х1000х50

Определяясь с размерами люка нужно стремиться к тому, чтобы на нём поместилось целое число облицовочного материала. В противном случае скрыть его присутствие из общей картинны не удастся.

В продаже имеются смотровые окна, у которых конструкция имеет подвижный механизм, то есть во время установки предоставляется возможность регулирования по размерам. Если после монтажа появляются излишки конструктивных элементов, их обрезают болгаркой. Расположение коммуникаций может быть разным и в некоторых случаях лучше установить несколько маленьких люков, которые отлично подойдут под размер одной плитки.
