Расчет системы отопления

Монтаж

Создание и оборудование одномагистральной схемы с подведением труб снизу к радиаторам проводится в несколько этапов. Чтобы проделать процедуру своими руками понадобятся определенные инструменты.

Инструменты

Для монтажа потребуются:

  • разводные ключи, отвертки, молоток;
  • для герметизации соединений ⎯ тпакля, герметики, уплотнители;
  • для фиксации приборов и труб ⎯ крепежи, кронштейны, гайки, болты;
  • для соединения труб ⎯ сварочный инвертор, инструмент, нарезающий резьбу, оборудование для резки и шлифовки металла;
  • для создания необходимых отверстий в стенах и металле ⎯ дрель, сверла.

Порядок установки

Монтаж элементов производится в таком порядке:

  • к соответствующим отверстиям котла присоединяются концы подачи и обратки. Лучше сразу же поставить специальные фильтры, чтобы котел не засорился ржавчиной, мелким мусором, примесями;
  • монтируются краны, клапаны, воздушные клапаны Маевского;
  • радиаторы фиксируются на стене под подоконником дюбелями, кронштейнами. Соблюдается расстояние от пола 10–12 см, от стены – 2–5 см, от подоконника — 10 см;
  • последний этап ⎯ подключение котла к водопроводу и пробный запуск для выявления утечек или возможных неполадок.

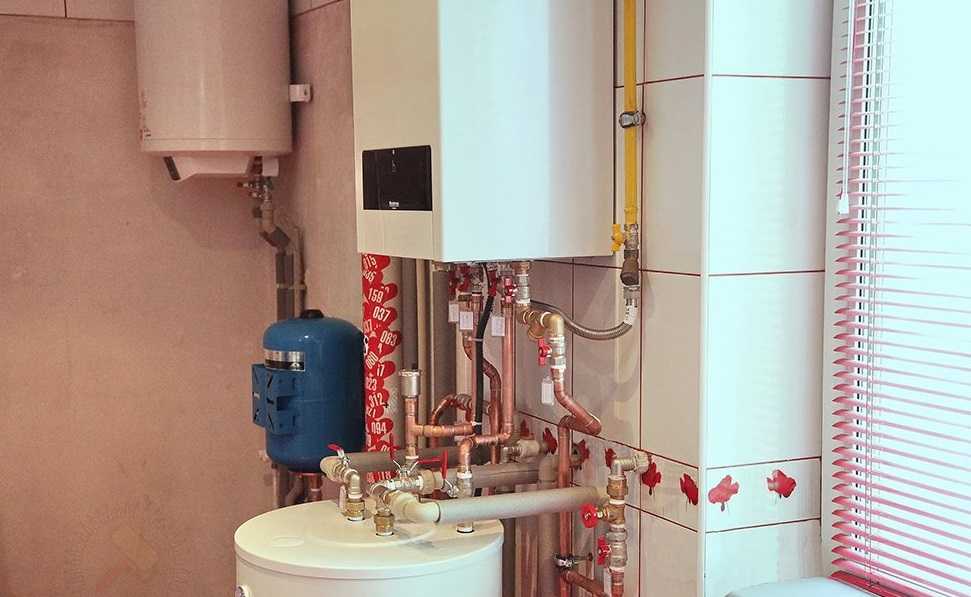

Установка котла

Котел – это главное устройство в схеме, он располагается в нижней точке в углублении. Это необязательно должен быть подвал – подойдет небольшое углубление в полу. Поверхность должна быть как можно ровная, бетонная стяжка – хороший вариант. Ее можно оформить плиткой из эстетических соображений.

Считаем расход теплоты по квадратуре

Для приблизительной прикидки отопительной нагрузки обычно используется простейший тепловой расчет: берется площадь здания по наружному обмеру и умножается на 100 Вт. Соответственно, потребление тепла дачным домиком 100 м² составит 10000 Вт или 10 кВт. Результат позволяет подобрать котел с коэффициентом запаса 1.2—1.3, в данном случае мощность агрегата принимается равной 12.5 кВт.

Мы предлагаем выполнить более точные вычисления, учитывающие расположение комнат, количество окон и регион застройки. Итак, при высоте потолков до 3 м рекомендуется использовать следующую формулу:

Расчет ведется для каждого помещения отдельно, затем результаты суммируются и умножаются на региональный коэффициент. Расшифровка обозначений формулы:

  • Q – искомая величина нагрузки, Вт;
  • Sпом – квадратура комнаты, м²;
  • q – показатель удельной тепловой характеристики, отнесенный к площади помещения, Вт/м²;
  • k – коэффициент, учитывающий климат в районе проживания.

Для справки. Если частный дом расположен в полосе умеренного климата, коэффициент k принимается равным единице. В южных регионах k = 0.7, в северных применяются значения 1.5—2.

В приближенном подсчете по общей квадратуре показатель q = 100 Вт/м². Подобный подход не учитывает расположение комнат и разное количество световых проемов. Коридор, находящийся внутри коттеджа, потеряет гораздо меньше тепла, чем угловая спальня с окнами той же площади. Мы предлагаем принимать величину удельной тепловой характеристики q следующим образом:

  • для помещений с одной наружной стеной и окном (или дверью) q = 100 Вт/м²;
  • угловые комнаты с одним световым проемом – 120 Вт/м²;
  • то же, с двумя окнами – 130 Вт/м².

Как правильно подбирать значение q, наглядно показано на плане здания. Для нашего примера расчет выглядит так:

Q = ( х 130 + 21 х 120 + 5 х 100 + 7 х 100 + 6 х 100 + х 130 + 21 х 120) х 1 = 10935 Вт ≈ 11 кВт.

Как видите, уточненные вычисления дали другой результат – по факту на отопление конкретного домика 100 м² израсходуется на 1 кВт тепловой энергии больше. Цифра учитывает расход теплоты на подогрев наружного воздуха, проникающего в жилище сквозь проемы и стены (инфильтрацию).

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см. Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

  • Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
  • Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
  • Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
  • Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

VALTEC.PRG.3.1.3. Программа для теплотехнических и гидравлических расчетов

Программа VALTEC.PRG находится в открытом доступе и дает возможность рассчитать водяное радиаторное, напольное и настенное отопление, определить теплопотребность помещений, необходимые расходы холодной, горячей воды, объем канализационных стоков, получить гидравлические расчеты внутренних сетей тепло- и водоснабжения объекта. Кроме того, в распоряжении пользователя – удобно скомпонованная подборка справочных материалов. Благодаря понятному интерфейсу освоить программу можно, и не обладая квалификацией инженера-проектировщика. Программа соответствует требованиям российских нормативных документов, регулирующих проектирование и монтаж инженерных систем (сертификат соответствия).

  • Отличие версии 3.1.3 от версии 3.1.2:
  • добавлен модуль расчета пропускной способности труб;
  • внесены поправки в модуль расчета потребности воды по СНиП – предусмотрена возможность продолжения расчета при вероятности более единицы (недостаточное количество приборов);
  • расширена справочная таблица «Трубы»;
  • обновлено «Руководство пользователя».

Обучающие ролики:

Расчёт теплопотерь коттеджа. Часть 1 Расчёт теплопотерь коттеджа. Часть 2 Расчёт напольного отопления Часть 1 Расчёт напольного отопления Часть 2

Программа улитка для теплого пола скачать бесплатно

Проект водяного теплого пола

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

  • результаты теплотехнического расчета,
  • паспорт системы,
  • монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
  • таблицы балансировки коллекторов теплого водяного пола,
  • спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.

Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол

Сделать запрос:

позвонить по тел.: +7(383)2486390

МТС / WhatsApp / Viber : +79833216510

Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510

Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы

Воспользуйтесь чатом online на сайте в правом нижнем углу страницы

Поверочный расчет

Поверочный расчет теплообменника проводят в случае, когда надо заложить запас по мощности либо по площади теплообменной поверхности. Поверхность резервируют по разным причинам и в разных ситуациях: если так требуется по техзаданию, если производитель решает внести дополнительный запас для того, чтобы быть точно уверенным в том, что такой теплообменник выйдет на режим, и минимизировать ошибки, допущенные при расчетах. В каких-то случаях резервирование требуется для округления результатов конструктивных размеров, в других же (испарители, экономайзеры) в расчет мощности теплообменника специально вводят запас по поверхности, на загрязнение компрессорным маслом, присутствующим в холодильном контуре

Да и низкое качество воды необходимо принимать во внимание. Через некоторое время бесперебойной работы теплообменников, особенно при высоких температурах, накипь оседает на теплообменной поверхности аппарата, снижая коэффициент теплопередачи и неминуемо приводя к паразитному снижению теплосъёма

Поэтому грамотный инженер, проводя расчет теплообменника «вода-вода», уделяет особое внимание дополнительному резервированию поверхности теплообмена. Поверочный расчет также проводят для того, чтобы посмотреть, как выбранное оборудование будет работать на иных, вторичных режимах. Например, в центральных кондиционерах (приточных установках) калориферы первого и второго подогрева, использующиеся в холодный период года, нередко задействуют и летом для охлаждения поступающего воздуха, подавая в трубки воздушного теплообменника холодную воду. Как они будут функционировать и какие будут выдавать параметры, позволяет оценить поверочный расчет.

Что нам дает гидравлический расчет?

  1. Потери носителя тепла и давления в самой системе.
  2. Необходимый диаметр труб на самых ответственных участках магистрали. В этом случае необходимо учесть то, каковыми являются требуемые и материально целесообразные скорости перемещения теплоносителя.
  3. Гидроувязка всех ветвей отопительной системы. При этом для того, чтобы сбалансировать систему в различных режимах функционирования, необходимо использовать упомянутую ранее арматуру регулировки.
  4. Утеря давления на прочих отрезках магистрали.

Важная информация! Во время проектирования и установки обогревательной системы самым трудоемким и ответственным этапом работы считается именно гидравлический расчет.

Но до того как произвести гидравлический расчет системы отопления, нужно предварительно выполнить целый ряд процедур.

Расчёт радиаторов

В нашем случае мы будем использовать стандартные алюминиевые радиаторы высотой 0,6 м. Мощность каждого ребра такого радиатора при температуре 70 °С составляет 150 Вт. Далее мы посчитаем мощность каждого радиатора и количество условных рёбер:

  • комната 1:  28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем 10 условных рёбер, но поскольку у нас два радиатора, оба под окнами, мы возьмём один с 6-ю рёбрами, второй с 4-мя.
  • комната 2:  28 м3 · 40 Вт · 1,2 = 1344 Вт. Округляем до 1500 и получаем один радиатор с 10-ю рёбрами.
  • комната 3:  56 м3 · 40 Вт · 1,2 = 2688 Вт Округляем до 2700 и получаем три радиатора: 1-й и 2-й по 5 рёбер, 3-й (боковой) — 8 рёбер.
  • прихожая:  22,4 м3 · 40 Вт · 1,2 = 1075,2 Вт. Округляем до 1200 и получаем два радиатора по 4 ребра.
  • ванная:  11,2 м3 · 45 Вт · 1,2 = 600 Вт. Тут температура должна быть немного выше, получается 1 радиатор с 4-мя рёбрами.
  • туалет:  8,4 м3 · 40 Вт · 1,2 = 403,2 Вт. Округляем до 450 и получаем три ребра.
  • кухня:  43,4 м3 · 40 Вт · 1,2 = 2083,2 Вт. Округляем до 2100 и получаем два радиатора по 7 рёбер.

В конечном результате мы видим, что нам необходимо 12 радиаторов общей мощностью:

900 + 600 + 1500 + 750 + 750 + 1200 + 600 + 600 + 600 + 450 + 1050 + 1050 = 10,05 кВт

Исходя из последних расчётов, видно, что наша индивидуальная система отопления без проблем справится с возложенной на неё нагрузкой.

Тепловой и конструктивный расчет

Любой расчет рекуперативного теплообменника можно провести на основе результатов теплового, гидравлического и прочностного вычислений. Они являются основополагающими, обязательны при проектировании нового оборудования и ложатся в основу методики расчета последующих моделей линейки однотипных аппаратов. Главной задачей теплового расчета ТОА является определение необходимой площади теплообменной поверхности для устойчивой работы теплообменника и поддержания необходимых параметров сред на выходе. Довольно часто при таких расчетах инженеры задаются произвольными значениями массогабаритных характеристик будущего оборудования (материал, диаметр труб, размеры пластин, геометрия пучка, тип и материал оребрения и др.), поэтому после теплового обычно проводят конструктивный расчет теплообменника. Ведь если на первой стадии инженер посчитал необходимую площадь поверхности при заданном диаметре трубы, например, 60 мм, и длина теплообменника при этом получилась порядка шестидесяти метров, то логичнее предположить переход к многоходовому теплообменнику, либо к кожухотрубному типу, либо увеличить диаметр трубок.

Пример расчета водяной системы отопления

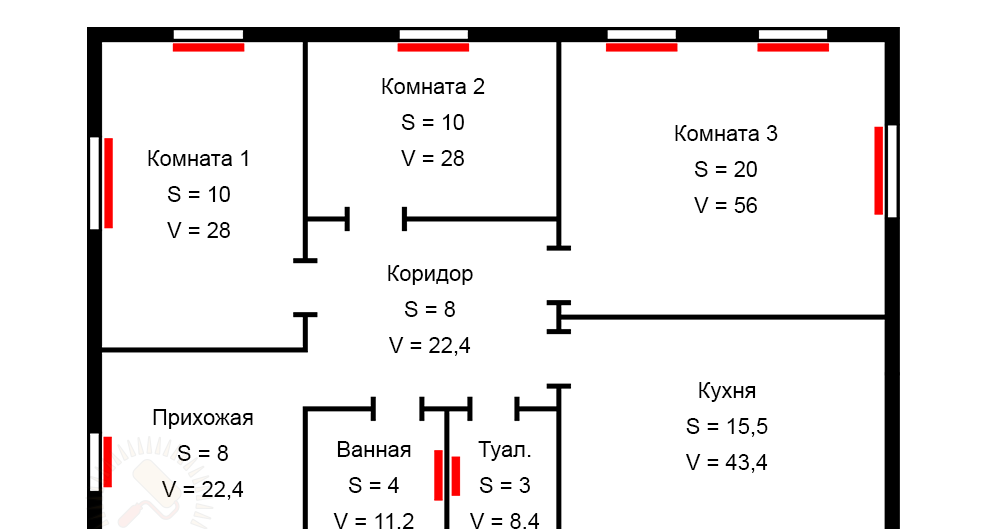

Рассмотрим подробно упрощённый вариант расчёта системы водяного отопления, в котором мы будем использовать стандартные и общедоступные комплектующие. На рисунке схематически представлена индивидуальная система отопления частного дома на основе одноконтурного котла. Прежде всего, нам необходимо определиться с его мощностью, так как он является основой всех вычислений в дальнейшем. Выполним данную процедуру по описанной ниже схеме.


Общая площадь помещения: S = 78,5; общий объём: V = 220

У нас имеется одноэтажный дом с тремя комнатами, прихожей, коридором, кухней, ванной и туалетом. Зная площадь каждого отдельного помещения и высоту комнат, необходимо произвести элементарные расчёты для того, чтобы вычислить объём всего дома:

  • комната 1:  10 м2 · 2,8 м = 28 м3
  • комната 2:  10 м2 · 2,8 м = 28 м3
  • комната 3:  20 м2 · 2,8 м = 56 м3
  • прихожая:  8 м2 · 2,8 м = 22,4 м3
  • коридор :    8 м2 · 2,8 м = 22,4 м3
  • кухня:          15,5 м2 · 2,8 м = 43,4 м3
  • ванная:        4 м2 · 2,8 м = 11,2 м3
  • туалет:         3 м2 · 2,8 м = 8,4 м3

Таким образом, мы посчитали объём всех отдельных помещений, благодаря чему теперь можно вычислить общий объём дома, он равен 220 кубическим метрам. Заметьте, мы также посчитали объём коридора, но на самом деле там не указано ни одного отопительного прибора, для чего это нужно? Дело в том, что коридор также будет отапливаться, но пассивным образом, за счёт циркуляции тепла, поэтому нам необходимо внести его в общий список отопления, для того, чтобы расчёт был правильным и дал нужный результат.

Следующий этап расчёта мощности котла мы будем проводить, исходя из необходимого количества энергии на один кубический метр. Для каждого региона существует свой показатель — в наших вычислениях используем 40 Вт на кубический метр, исходя из рекомендаций для регионов европейской части СНГ:

40 Вт · 220 м3 = 8800 Вт

Формула расчета

Нормативы расхода тепловой энергии

Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.

Для чего необходим такой коэффициент? С его помощью можно:

  • Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
  • Варьировать температурный режим внутри помещений дома.

Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:

  • Через наружные стены покидает здание до 40% тепла.
  • Через полы — до 10%.
  • То же самое относится и к крыше.
  • Через вентиляционную систему — до 20%.
  • Через двери и окна — 10%.

Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции. Это немаловажный фактор

Это немаловажный фактор.

К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:

  • Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
  • Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
  • Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.

Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:

  • Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
  • Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
  • При 20% — 1,0.
  • При 30% —2.
  • При 40% — 1,4.
  • При 50% — 1,5.

И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:

Вид строительного материала

Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.

Размеры комнат и этажность здания

Схема системы отопления

Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?

  • Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
  • При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
  • При 3,5 м — 1,1.
  • При 4,5 м —2.

А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.

При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.

Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.

Расчет котла для отопления частного дома

С помощью нашего калькулятора расчета отопления для частного дома вы сможете с легкостью узнать необходимую мощность котла для обогрева вашего уютного «гнездышка».

Как вы помните, для того чтобы рассчитать показатель теплопотерь, необходимо знать несколько значений основных компонентов дома, на которые в сумме приходится более 90% от общих потерь. Для вашего удобства мы добавили в калькулятор только те поля, которые вы можете заполнить без специальных знаний:

  • остекление;
  • теплоизоляция;
  • соотношение площади окон и пола;
  • температура снаружи помещения;
  • число стен выходящих наружу;
  • какое помещение над рассчитываемым;
  • высота помещения;
  • площадь помещения.

После того, как вы получите значение теплопотерь дома, для вычисления необходимой мощности котла берется поправочный коэффициент запаса равный 1.2.

Порядок работы на калькуляторе

Помните, что чем толще остекление и качественнее теплоизоляция, тем меньшей мощности отопление потребуется.

Для получения результатов необходимо ответить себе на следующие вопросы:

  1. Выберите один из предложенных типов остекления (тройной или двойной стеклопакет, обычное двухкамерное стекло).
  2. Как утеплены ваши стены? Добротное толстое утепление из пары слоев минеральной ваты, пенопласта, ЭППС для севера и Сибири. Может быть, живете в Центральной России и вам хватит одного слоя утеплителя. Или вы из тех, кто строит дом в южных регионах и ему подойдет  двойной пустотелый кирпич.
  3. Какое у вас соотношение площади окон к полам, в %. Если вы не знаете это значение, то оно рассчитывается очень просто: делите площадь полов на площадь окон и умножайте на 100%.
  4. Укажите минимальную температуру в зимний период за пару сезонов и округляйте в большую сторону. Не нужно использовать среднюю температуру по зимам, иначе вы рискуете получить котел меньшей мощности, и дом будет недостаточно отапливаться.
  5. Рассчитываем для всего дома или только для одной стены?
  6. Что находится над нашим помещением. Если у вас одноэтажный дом, выберите тип чердака (холодный или теплый), если второй этаж, то обогреваемое помещение.
  7. Высота потолков и площадь помещения, необходимы для расчета объема квартиры, который в свою очередь, является основой для всех вычислений.

Пример расчетов:

  • одноэтажный дом в Калининградской области;
  • длина стен 15 и 10 м, утеплены одним слоем минеральной ваты;
  • высота потолка 3 м;
  • 6 окон по 5 м2 из двухкамерного стеклопакета;
  • минимальная температура за последние 10 лет – 26 градусов;
  • рассчитываем для всех 4 стен;
  • сверху теплый отапливаемый чердак;

Площадь нашего дома равна 150 м2, а площадь окон 30 м2. 30/150*100=20% соотношение между окнами и полом.

Все остальное нам известно, выбираем соответствующие поля в калькуляторе и получаем, что наш дом будет терять  26.79 кВт тепла.

26,79*1.2=32.15 кВт – необходимая теплопроизводительность котла.

Расчет объема воды в системе отопления с онлайн калькулятором

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть.

Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали.

Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Совет

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Значения объемов различных составляющих

Объем воды в радиаторе:

  • алюминиевый радиатор — 1 секция — 0,450 литра
  • биметаллический радиатор — 1 секция — 0,250 литра
  • новая чугунная батарея 1 секция — 1,000 литр
  • старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

  • ø15 (G ½») — 0,177 литра
  • ø20 (G ¾») — 0,310 литра
  • ø25 (G 1,0″) — 0,490 литра
  • ø32 (G 1¼») — 0,800 литра
  • ø15 (G 1½») — 1,250 литра
  • ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

  • напольный котел — 40 литров воды;
  • настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

  1. Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
  2. Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
  3. Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
  4. Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
