Теплый пленочный пол под ламинат: выбор и монтаж

Можно ли использовать листы фанеры на теплый пол Преимущества фанерных полов

Многие жильцы многоэтажек и частных домов испытывают неприятные ощущения от охлажденных напольных покрытий, по которым невозможно ходить босиком. Поэтому вполне логично желание утеплить полы. Многие укладывают фанеру на теплый пол, на которую впоследствии настилают финишное покрытие (ламинат, плитку, прочие).

Какие виды фанеры применяют для обогреваемого пола?

Производители выпускают большое количество сортов, разновидностей фанеры. Поэтому потребители задаются вопросами, а можно ли ее применять для укладки теплых полов, какие виды применяются? Отметим, что все виды пригодны для использования в установке теплого пола (на лаги, на деревянный пол, бетон), но подбирать материал стоит индивидуально, по каждому конкретному случаю.

Выделяют пять сортов материала, причем некоторые из них влагостойкие. Чтобы изготовить фанеру 1 сорта, применяют шпон только из березы, дуба, бука, на нем нельзя найти сучки. Такие материалы укладывают на пол, но их стоимость высокая, и конструкция полов будет затратной.

Для обустройства теплого пола больше подходит второсортный материал, при этом качество не страдает, да и по кошельку не ударит.

Достоинства фанерных полов

С помощью фанерного материала делают промежуточное основание хорошего качества для отопления пола. Когда для чистовой отделки кладут штучный паркет, паркетную доску, крепящиеся к черновому основанию саморезами, на клеевую смесь, то дополнение из листов фанеры обязательно.

Профессионалы советуют положить такой «пирог» пола даже тогда, когда в роли декоративного покрытия используется ламинат, линолеум. При таком положении материалов на фанеру ложится роль тепло- и шумоизоляции.

К общим преимуществам фанеры в обустройстве теплых полов относятся:

  1. Прочностные характеристики,
  2. Экологичность материала,
  3. Приемлемая стоимость, что касается покупки, работы,
  4. В ассортименте есть влагостойкие виды для использования в помещениях с повышенной влажностью,
  5. Материал легко обрабатывается и обслуживается.

Применение фанеры для обогреваемых полов не так эффективно, из-за ее плохой проводимости тепла. Следовательно, теплый пол под теплоизоляционную фанеру придется использовать на полную мощность, чтобы тепло просачивалось через дерево, а это приведет к повышению затрат на отопление. А чтобы эффект от теплого пола был максимальным, рекомендуется выбрать подходящий вариант укладки конструкции.

Монтаж напольного подогрева на фанерной основе, в отличие от традиционной методики укладки, делается без жесткой фиксации. Листы материала крепятся при таком способе монтажа крепежными скобами из металла. Это дает возможность расширяться шпону из древесины при увеличении влажности, исключает появление вздутия, щелей.

Чтобы выполнить монтаж промежуточного фанерного настила, используется несколько методов:

На стяжку из бетона укладывают материал толщиной в 1,2 см,

Внимание! Фанерные листы крепят к бетону с помощью дюбель-гвоздей, клеевого раствора

  • На основание из деревянных лаг применяются толстые листы толщиной 2 см в 2 слоя с разбежкой швов,
  • На старые деревянные полы применяют материал любой толщины.

Монтировать теплый водяной пол под фанеру мастера не рекомендуют, так как это малоэффективно, и появляется опасность повреждения, протечки труб теплоносителя. И если такое произойдет, то всю промокшую, испорченную фанеру придется выбросить. Поэтому для таких полов лучше подбирать другое финишное покрытие.

Устанавливая теплый электрический пол с применением фанеры, а потом укладки ковролина, линолеума, стоит учесть некоторые особенности. Для монтажа рекомендуется использовать комплектующие пленочного теплого пола от одного производителя, что предотвращает появление проблем с использованием покрытия.

Сборка теплого пленочного пола напоминает «пирог»:

  • На основном полу укладывают теплоотражатель,
  • Затем настилают слой термопленки,
  • Укладывают полиэтиленовую пленку,
  • Потом монтируют жесткое покрытие, обеспечивая выравнивание,

Внимание! Не рекомендуется использование листов ДСП, ДВП, ОСБ – они не дают ровной поверхности, могут прогибаться

  • Фанерные листы закрепляют саморезами к основному покрытию, стыки шпаклюют,
  • Через 2 суток настилают финишное покрытие.

Человеку, который решил делать отопительную систему пола, стоит помнить, что применять фанеру на систему теплый пол можно. Только следует строго следить за основанием перед укладкой – оно должно быть идеально сухое, иначе фанера впитает влагу, и конструкция придет в негодность.

Как это работает

Инфракрасный способ обогрева подразумевает нагрев предметов в комнате. При этом сама пленка практически не нагревается, а повышается только температура материала, которым покрыт пол. В свою очередь, покрытие отдает тепло воздуху. Горячий воздух поднимается снизу-вверх, оптимально прогревая все помещение.

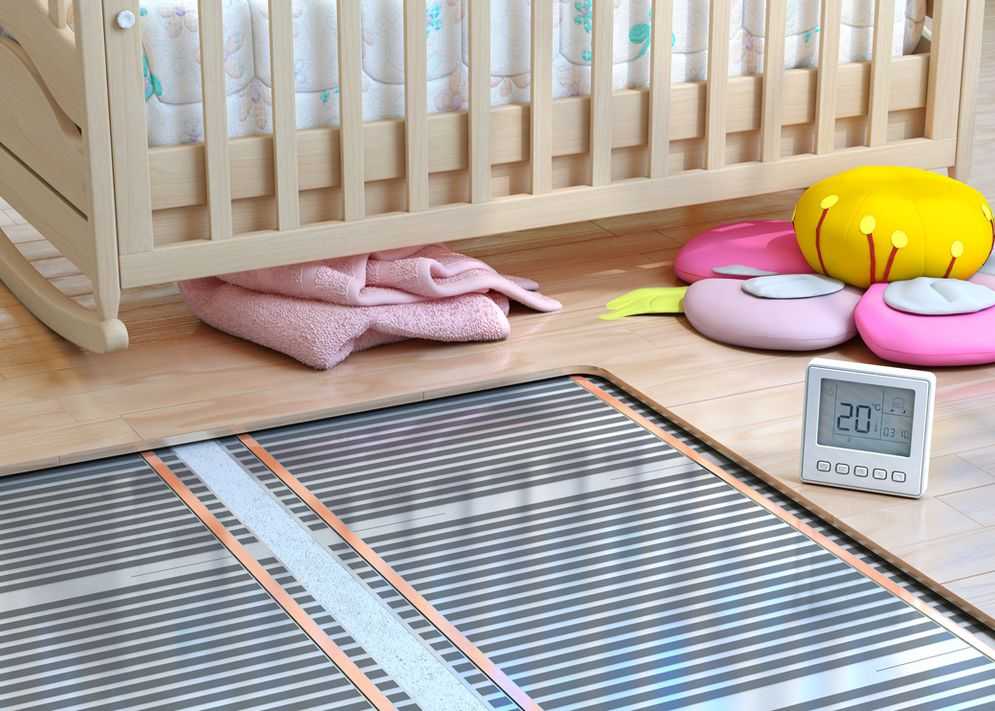

Система теплого пола состоит из трех основных элементов:

  • пленки;
  • датчика температуры;
  • терморегулятора.

Схема монтажа пленочного пола

Пленка состоит из тонкого полимера со встроенными медно-серебряными проводниками и полосами из графита. Проводники доставляют ток к графиту и тот, в свою очередь, генерирует ИК-излучение.  Датчик контролирует температурный режим системы и предотвращает чрезмерный нагрев. Терморегулятор дает возможность поднимать и опускать температуру в пределах возможностей системы.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

  1. Приобрести термоплёнку в рулоне.
  2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
  3. Скотч и ножницы.
  4. Битумная изоляция (комплект) и контактные зажимы.
  5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

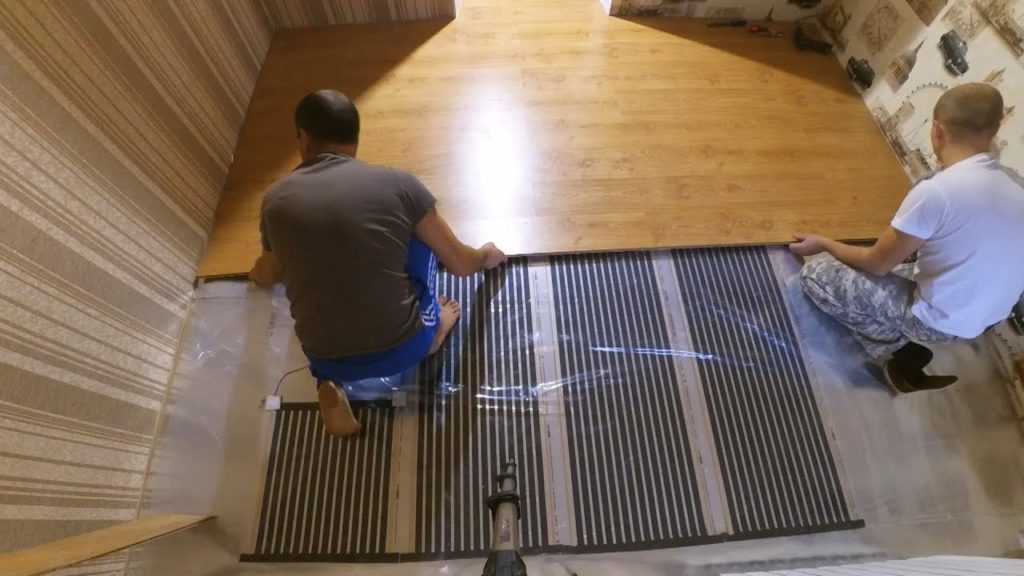

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

ИК пол и различные покрытия: что можно и чего нельзя делать

Как уже говорилось, от выбора финишного покрытия зависит очень многое. Пленка не требует стяжки, так что она непосредственно контактирует с материалом, которым вы будете покрывать полы. Именно он и станет своего рода батареей, которая отдает тепло помещению.

Можно ли укладывать теплый пленочный пол под ламинат?

Ламинат хорошо поглощает тепло и не очень охотно отдает его. Кроме того, ламинированное покрытие не терпит чрезмерного нагрева и резкого перепада температуры. Все эти факторы могут привести к тому, что ламинат деформируется, может потрескаться и образовать многочисленные щели.

По перечисленным причинам под полы из ламината не укладывают системы водяного отопления или кабельные полы

Они дают слишком высокую температуру. Низкотемпературная пленка – вот подходящий выбор для этого покрытия. Она не нагревается выше +27°С, а такое тепло ламинат вполне выдерживает. Чтобы повысить эффективность нагрева, под пленку следует уложить теплоизолирующий слой.

Небольшой видео материал о монтаже пленочного теплого пола под ламинат:

Watch this video on YouTube

ИК пол и паркет

Паркетное покрытие – это натуральный материал. Древесина очень чувствительна к внешнему воздействию, это следует учитывать, принимая решение в комнате с паркетом устанавливать теплый пол.

Постоянный приток тепла может пересушить паркет, отчего он потеряет свой внешний вид и плотность покрытия

Вот и получается, что стоит дважды подумать. Паркет – довольно дорогое удовольствие, стоит  ли напрасно тратить деньги? Тут придется решать, что важнее – красота и надежность пола или комфортная температура.

Что получится, если постелить теплый пленочный пол под линолеум?

С одной стороны такой вид полов – это быстро, легко и недорого. Действительно, что может быть проще: постелил пленку, сверху раскатал линолеум – и все дела. Но есть одно но: если вы выберете дешевый линолеум, то вас ждут крайне неприятный последствия от такой поспешности. Дешевые виды линолеума вовсе не приспособлены к повышенным температурам. Они и без нагрева будут долго пахнуть, а с нагревом жуткий запах будет вас буквально преследовать и он может даже вызвать неблагоприятную реакцию организма.

Отсюда вывод: для монтажа пленочного теплого пола под линолеум подойдет только низкотемпературная пленка, а само покрытие следует выбирать подороже, с характеристиками, позволяющими использовать теплый пол.

Выбирайте для теплого пола только толстый качественный и дорогой линолеум

Статья по теме:

Установка теплого пленочного пола под плитку

Керамические полы – долговечное и практичное покрытие. Но у него есть один существенный недостаток – такой пол очень холодный, ходить по небу босиком – то еще удовольствие. Поэтому и укладывают в ванной комнате, в коридоре и на кухне, на лоджии ИК пленку, чтобы согреть холодный камень. Казалось бы, проблема решена, но не тут то было!

Технология укладки пленочного пола предусматривает сухой метод, пленка плохо переносит «мокрую» укладку. А как положить сверху плитку, если не использовать плиточный клей? Никак! Клей имеет щелочную основу, а она разрушает полиэстер пленки и однажды дело дойдет до того, что вы получите не сильный, но бодрящий разряд, решив прогуляться босиком по полу в ванной.

Пленка терпит только сухую укладку

Так что лучше для кафеля подобрать вид инфракрасного обогрева на стержневой и кабельной основе.

Методика укладки нагревательных элементов

Чтобы знать, как установить теплый пол под ламинат, следует при расположении пленки сверяться с разработанной схемой.

Инфракрасный пленочный теплый пол может охватывать не всю площадь помещения, что зависит от его предназначения и интенсивности использования (прочитайте: «Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу»).

Пленку можно настилать:

  • На половине общей площади помещения, если предусмотрены иные источники отопления, а теплый пол служит в качестве дополнительной поддержки. При этом достаточно мощности 90-150 Вт/м2.
  • На 70-80% общей площади, если является единственным отопительным прибором. Мощность пола в данном случае возрастает до 150 Вт/м2.

Расстояние от края пленки до стен или мебели должно составлять не менее 20 см, а до отопительных приборов – не менее 1 метра. Это делается во избежание перегрева пола и выхода его из строя.

Чтобы максимально удобно и эффективно расположить пленку на поверхности пола, ее можно разрезать по светлым отметкам. При этом максимальная длина полосы не может превышать 8 м.

Подготавливаем основание под укладку ламината

Перед началом укладки ламината вы должны, используя уровень, убедиться, что поверхность чернового пола горизонтальна. Этот аспект очень важен, поскольку, если поверхность неровная, новый ламинат будет прогибаться и скрипеть, что приведет к его быстрому износу.

Бетонное основание пола.

Тщательно очистите поверхность, используя пылесос или веник, поскольку оставшиеся мелкие частицы могут поставить под угрозу весь проект

Особое внимание уделите углам и периметру комнаты. Будьте готовы при необходимости повторить процесс уборки. Чтобы при подметании защитить свои легкие от пыли, используйте респиратор

По окончании этого этапа надлежащим образом проветрите помещение

Чтобы при подметании защитить свои легкие от пыли, используйте респиратор. По окончании этого этапа надлежащим образом проветрите помещение.

Очистка поверхности пола от пыли.

При подготовке бетонного пола под ламинат используйте долото или большой скребок для удаления бетонных «нашлепок» или каких-то других неровностей чернового пола. Не забудьте, используя веник или пылесос, убрать весь образовавшийся при этом мусор. Пылесос в данном случае предпочтительнее, поскольку он в меньшей степени способствует распространению пыли вокруг.

Если вы пропустите этот шаг, ламинат со временем может деформироваться или начать скрипеть. Ликвидация микронеровностей является очень важным этапом подготовки пола перед укладкой ламината, поэтому тщательно проверьте поверхность, причем не один раз.

Удаление засохших капель цементного раствора с помощью шпателя.

Подпилите дверные косяки с помощью специальной пилы Pull-Saw или обычной ножовки. Многие псевдомастера делают вырезы в ламинатной доске по форме косяка, но этот метод является совершенно неправильным. Это не только выглядит недостаточно эстетично, но и может привести к прогибанию и скрипу ламината.

Правильный способ заключается в аккуратном подпиливании дверного косяка снизу. При этом толщина образующегося между косяком и черновым полом зазора должна равняться суммарной толщине ламинатной доски и подложки. Сделав подпил, не забудьте проверить, помещается ли туда ламинат.

Подпиливание дверного косяка.

Используя нож, удалите из-под косяка остатки монтажной пены

Работайте с большой осторожностью, иначе вы можете поцарапать дверной косяк

В последний раз проверьте поверхность пола на предмет наличия трещин, неровностей и маслянистых пятен.

Удаление монтажной пены и других остатков из-под дверного косяка.

Заранее подготовьте и сами материалы. Упакованные ламинатные доски должны храниться в горизонтальном положении в комнате, где они будут укладываться, по крайней мере, 48 часов. Температура в помещении должна быть не меньше 18 0С, а расстояние между стенами и упаковками ламината – больше 50 см.

Для уточнения всех этих деталей прочитайте инструкцию производителя на упаковке ламината. Подготовка материала имеет большое значение для достижения профессионального результата, поэтому следуйте этим рекомендациям.

Не забудьте заранее купить подложку под ламинат. Необходимую площадь можно рассчитать, просто умножив длину комнаты на ширину и добавив дополнительные 5-10%!н(MISSING)а отходы при раскрое.

Акклиматизация ламината.

Подготовка пола под ламинат вами проведена. Теперь настало время браться за укладку самого напольного покрытия.

Источник перевода: www.howtospecialist.com

Вам будет интересно

Стык плитки и ламината — варианты и способы оформления

Как правильно установить плинтус своими руками

Ремонт и предотвращение повреждений ламината

Инструкция по укладке подложки под настил ламината

Выбираем и укладываем пробковую подложку под ламинат

Как и чем пилить ламинат — выбор инструмента и нюансы пиления ламинированных покрытий

Технология укладки ламината по диагонали своими руками

Выравнивание пола под ламинат в зависимости от основания и характера неровностей

Как правильно класть ламинат пошаговая инструкция

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Технология укладки

Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:

  • при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
  • в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
  • изоляционный материал должен покрывать всю поверхность отапливаемого помещения.

Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).

Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки  проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.

После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.

От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.

Видео материалы

Зачем теплоизоляция при установке теплого пола?

Watch this video on YouTube

#водянойтеплыйпол зачем нужна подложка? фольги там нет)

Watch this video on YouTube

Принцип работы ИК системы

Структура инфракрасного тёплого пола помимо основного покрытия включает медные или серебряные полосы, проводящие ток, карбоновый излучатель и плёночный слой. Помимо этого сама система тёплого покрытия укомплектовывается терморегулятором, термодатчиком, специальными клипсами и зажимами, кабелем для подключения к сети.

Карбоновая паста, которая нанесена параллельными полосками, под действием электрического тока создает лучи. Они в свою очередь, достигнув плотного покрытия, нагревают его. Система устроена таким образом, что воздух получает тепло от прогретого ламината. При этом часть лучей проходит сквозь покрытие и нагревает стоящие в комнате предметы.

Для монтажа применяют плёночные материалы мощностью от 150 до 440 Вт/кв. метр. Под ламинированные доски используют плёнки с минимальным показателем (150 Вт/кв. метр). Этой мощности достаточно, чтобы прогреть пол до 40-45 градусов. Инфракрасная система подогрева считается рациональной, так как её монтаж позволяет создать оптимальные условия отопления.

Этапы монтажа и подключения

Чтобы представить себе, как подключить инфракрасный теплый пол, процесс монтажа можно условно поделить на несколько этапов:

  • чертёж теплого пола
  • выравнивание чернового основания, раскладка гидро и теплоизоляционного слоёв;
  • подготовка места для крепления терморегулятора;
  • укладка инфракрасной плёнки и соединение нагревательных элементов;
  • первичное тестирование;

  • установка термодатчика;
  • подключение терморегулятора
  • тестирование работоспособности системы;
  • укладка полиэтилена (дополнительно и твердого покрытия для ковролина или линолеума)
  • укладка чистового покрытия.

Схема подключения инфракрасного пола не сложная, достаточно внимательно изучить инструкцию и познакомиться с секретами опытных мастеров.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

  • мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
  • толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
  • ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
  • полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
  • следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
  • ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
  • карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;
  • некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;

  • промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
  • скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Подключение к электросети

Когда все работы по монтажу закончены, можно произвести подключение системы к электросети и тестовый запуск, для контроля ее работоспособности.

Все кабели питания нагревательных элементов пола протягивают к терморегулятору, предварительно установленному в стене. В случаях, когда отдельные участки теплого пола запитываются отдельными кабелями, их стоит подключать с помощью соединителей, в частности, для этих целей хорошо подходят клеммы «Wago».

Ни в коем случае нельзя производить скрутку проводов отдельных линий, поскольку этот снизит качество коммутации и может привести к перегреву и искрению проводки.

Чтобы защитить электросеть от перенапряжения и обеспечить безопасность пользователей, теплый пол к сети подключают через УЗО.

После завершения всех работ по подключению теплого пола к электросети, проводят повторную тщательную проверку ее правильности согласно схеме. После этого выполняют тестовый запуск системы обогрева. Если все работает и нигде не обнаружено проблем, можно переходить к укладке ламината.

Поверх инфракрасного пленочного теплого пола в обязательном порядке укладывают слой гидроизоляции. Это может быть либо плотный полиэтилен, либо специальная подложка под ламинат, поставляемая в комплекте с ним. Пленка настилается с нахлестом между соседними полотнами в 15-20 см, после чего швы герметизируют скотчем. Этот шаг послужит защитой нагревательных элементов в случае непредвиденного попадания воды на ламинат.

Дальнейшая укладка ламината производится согласно инструкциям производителя с учетом нюансов, характерных для монтажа данного покрытия.

Когда все работы завершены, можно выставить комфортную для вас температуру и приятно проводить время в тепле и уюте.

Критерии выбора

От грамотного выбора комплектующих для системы обогрева будет зависеть, насколько долго прослужит и будет ли пол подвержен механическим повреждениям. Нужно учитывать особенности будущего напольного покрытия и общие характеристики комнаты.

При подборе учитывают следующие параметры:

  1. Толщина пленки. Показатель зависит от параметров полимера и карбонового слоя. Чем больше толщина, тем выше уровень защиты от механического воздействий.
  2. Ширина рулона. Если у материала достаточная ширина, он меньше перегревается и лучше отдает тепло. Этот параметр также влияет на простоту и скорость монтажа.
  3. Скорость прогрева. Качественные модели подобного пола имеют скорость отдачи тепла от 5 до 10 секунд.
  4. Устойчивость к высоким температурам. Типовые изделия выдерживают температуру до +80 градусов, максимально устойчивые — до +130 градусов.
  5. Наличие токопроводящих полос, которые должны быть изготовлены из сплава меди и серебра. Чем больше последнего компонента, тем качественнее конструкция.
  6. Мощность. Этот параметр варьируется в пределах 130–450 Вт/м2. Все зависит от площади пола, его материала. Для ламината и линолеума показатель — в пределах 160 Вт/м2, для керамогранита — от 220 Вт/м2.

При оценке качества материала важно учитывать следующие нюансы:

в пленке не должны находиться инородные частицы, мусор или присутствовать пятна;
нельзя брать расслаивающуюся пленки;
края рулона должны быть ровными;
важно проверить равномерность печати углеродного слоя;

  • нужно уметь различать типы материалов: прозрачный для хорошей склеиваемости и матовый для высокой теплоизоляции.
  • в проводке стержневого теплого пола нужно тщательно проверить качество изоляции.

Монтаж плёночного тёплого пола под ламинат

Сборка всей конструкции осуществляется путем проведения нескольких видов работ по очереди:

  • Расчет мощности и расположения нагревательных элементов;
  • Подготовка пола к монтажу;
  • Сборка системы обогрева;
  • Подключение к энергетической сети и подключение терморегулирующего устройства.

Особенности расположения ИК-плёнки

Одной из особенностей пленочной системы тёплых полов является то, что она монтируется в зоне, где люди бывают чаще всего, в то время как под мебелью просто не укладывается. Поэтому необходимо заранее проработать планировку мебели в комнате и прорисовать расположение системы тёплого пола.

Вместе с этим производится расчет размеров полос плёнки, которая покроет пол, и мощности этой системы – по этому вопросу лучше обращаться к продавцам системы.

После осуществления расчетов можно переходить к другому этапу.

Подготовка к монтажу

Поверхность необходимо очистить от мусора. Также необходимо проверить отсутствие образования конденсата, поскольку влага для этой системы губительна. Монтаж осуществляется на выровненный пол, поверх уложенной подложки.

Сборка обогревательной системы

Этот этап является самым ответственным в процессе. Плёнку необходимо разрезать по длине на полосы по 20-25 сантиметров. После этого она раскладывается по полу в выделенных зонах на удалении от стен на расстоянии 25-30 сантиметров.

Между самими рядами инфракрасной плёнки необходимо оставлять зазоры по 5 сантиметров. Между собой полосы соединяются проводами в единую сеть. Термодатчики устанавливаются в центр пленочной полосы, проводка должна дотягиваться до терморегулятора.

После этого подключается термодатчик, который позволит регулировать температуру и интенсивность подогрева, отключать систему или же вводить корректировки её работы.

Поверх пленки укладывается ламинат.

Вывод

Тёплый инфракрасный пол – интересное решение для современного жилья. Однако система требует выбора определённого ламината. При установке под имеющийся ламинат необходимо убедиться в том, что он подходит для взаимодействия с пленочным теплым полом.

Инфракрасный обогрев позволит обеспечить равномерную температуру во всем помещении, избавит от сквозняков. Вместе с тем расходы на его содержание высоковаты, соответственно, такая система обогрева подойдёт тем, кто готов к солидным счетам за электричество.

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

  • электрическая;
  • инфракрасная;
  • водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

  • комнатная температура – не выше 28 градусов;
  • обеспечить отсутствие резкой смены температур;
  • нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

  • легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
  • отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
  • малая толщина;
  • быстрое нагревание конструкции;
  • простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
