Маркировка полиэтиленовых труб

Общие сведения

Есть два типа маркировки полиэтиленовых труб. На русском языке обозначение – “ПЭ”. На английском – “PE”. Есть сшитый полиэтилен с маркировкой “PE-X”. Все изделия из этого полимера обладают неплохими техническими характеристиками:

Нейтральность к химически активным веществам. Даже с соляной кислотой полимер не взаимодействует. Поэтому трубы из него используют во многих технологических процессах. Не выделяет токсических веществ, запаха, поэтому на транспортируемые жидкости никак не влияет

Особенно это важно в производстве продуктов питания. Гладкая внутренняя поверхность полиэтиленовых труб гарантирует, что на ней не появятся отложения

Срок службы – не менее 50 лет. Небольшой удельный вес. Легко поддаются обработке: резке, сверлению и пр. Не подвергаются коррозии. Не проводят электрический ток. Полиэтиленовые трубы диаметром до 160 мм соединяются между собой специальными фитингами без использования дополнительного оборудования. Для стыковки труб большего диаметра оно необходимо. Трубопровод из полиэтиленовых труб легко поддается ремонту и замене отдельных участков. Цена почти в два раза дешевле, чем стальных аналогов.

Полиэтилен обладает и некоторыми минусами:

горит; плохо сопротивляется ультрафиолетовым лучам, под действием которых становится хрупким; большое тепловое расширение – в 10 раз больше, чем у стальных труб; при замерзании воды внутри трубопровода из полиэтилена происходит разрыв магистрали.

Расшифровка маркировки труб (нажать для увеличения)

Производители предлагают три разновидности полиэтилена:

низкого давления; высокого давления; сшитый.

Последний – это гибкая труба красного цвета, которую обычно используют в системе горячего водоснабжения или отопления.

Виды и маркировка полипропиленовых труб для отопления. С данной темой можно ознакомиться здесь.

Полиэтиленовые трубные изделия, которые производятся при высоком давлении, обладают низкой плотностью, а соответственно и прочностью. Поэтому их используют в безнапорных трубопроводах – дренаж, самотечная канализация, ливневка и прочее. В напорных использовать тоже можно, но только с толстой стенкой. Они значительно дороже. Поэтому вместо них монтируют изделия из полиэтилена низкого давления.

Последние хоть и обладают повышенной прочностью, но достаточно хрупкие. Они плохо гнуться, что нередко затрудняет проведение монтажа. И последнее – оба варианта нельзя устанавливать в системах, где используются горячие жидкости. При высокой температуре трубы ПЭ расплавляются.

В этом плане третий тип труб из сшитого полиэтилена является обладателем нескольких плюсов:

гибкий; прочный; выдерживает давление до 20 атм; выдерживает температуру до +95 ℃.

Сам полимер, используемый в производстве, имеет разную плотность. И в маркировке изделий этот параметр указывается обязательно.

Выделяют четыре плотности:

  1. ПЭ32. Сегодня в производстве трубных изделий не применяется – слишком непрочный.
  2. ПЭ63. Плохо переносит перепады давления, под действием которых лопается. Используют в канализационных сетях.
  3. ПЭ80. Этот полиэтиленовый тип применяется для прокладки холодного водопровода. Если стенки толстые, то можно укладывать и в системе производственных магистралей.
  4. ПЭ100. Самый прочный вариант, но самый тяжелый и дорогой.

Сейчас читают:

Классификация электросварных фитингов

Существует несколько разновидностей таких фитингов, как электросварные муфты для полиэтиленовых труб, их размеры варьируются от 2 до 31,5 см.

По своим характеристикам электросварные муфты для полиэтиленовых трубок независимо от размеров отличаются друг от друга. Одни используются для герметизации водопроводной системы, другие – газовой.

Однако на сегодняшний день уже выпускаются электросварные изделия универсального вида, которые можно использовать трубопроводах любого назначения.

Видео 2

Область применения

Большую область применения охватывают электросварные муфты для полиэтиленовых труб. Размеры чаще всего используют от 2 до 11 см. Они являются незаменимым элементом во время монтажа трубопроводных систем любого назначения и проведения инженерных конструкций.

В основном муфта ПЭ100 используется при выполнении ремонтных работ в тесных условиях, к примеру, в траншее.

Из-за минимального количества времени, которое нужно для их сварки, изделие ПЭ100SDR11 является идеальным решением для ликвидации аварийных ситуаций.

Также ее используют во время монтажа ветвистых трубопроводных систем и при создании дополнительных веток от уже смонтированного водопровода.

И в любых других случаях, когда осуществление сварочного соединения встык осуществить нет возможности.

Видео 3

По технологии установки ПЭ100 SDR11 может выполняться в большом диапазоне температурных режимов, что позволяет осуществлять монтажные и ремонтные работы и в зимнюю стужу и в летнюю жару.

Правильный выбор электросварных фитингов

Сегодня на строительном рынке можно увидеть огромный ассортимент электросварных муфт ПЭ от разных производителей

Изначально стоит обратить внимание на отзывы покупателей и рекомендации профессионалов

Видео 4

При правильной установке по всем ГОСТам и нормам муфты для полиэтиленовых трубопрокатных изделий служат верой и правдой долгие годы. Используя данные фитинг, в итоге, образуется однородная герметичная конструкция.

Главное помнить, что на итоговый результат влияет, как качество соединительного элемента, так и сварочного аппарата.

Примеры

Полиэтиленовые трубы одной марки с разным SDR могут иметь существенные отличия. Так, для наиболее популярной марки полиэтилена ПЭ-80 это:

  1. ПЭ 80 SDR 13,6 – очень прочные, могут применяться для постройки долгосрочных систем водоснабжения;
  2. ПЭ 80 SDR 17 считаются изделиями со средними показателями и рекомендуются для установки в водопроводных системах малоэтажек, где их прочности вполне достаточно, а малый вес и дешевизна позволят сэкономить на монтажных работах;
  3. ПЭ 80 SDR 21 не рекомендуются для напорных систем, закапывания в землю и устройства газопровода, так как имеют малую прочность на сдавливание и внутренний напор.

Маркировка пластиковых труб S — серии, SDR, PN классификации и классы труб. Полимерные (пластиковые) трубы — классификации по прочности или толщинам стенки. PE, PP, PEX, PVC, ПВХ, ПЭ, ПНД, ПП, PB, ПБ и прочие полимерные трубы.

  • Очевидно, что у профессиональных производителей и монтажников существует потребность описывать наружный диаметр и толщину стенок полимерных труб максимально непонятными для клиентов нормами. Исторически многие виды напорного оборудования подразделялись в соответствии с прочностью и толщиной стенок по категориям прочности относительно величин давления (по напорным рядам) обозначаемых «PN». Для полимерных труб по некоторым вполне объективным причинам, но и для дальнейшего запутывания ситуации были введены еще и классификации «S» и «SDR»:
    • PN – некое идельное максимальное допустимое рабочее давление, с которым труба может эксплуатироваться при температуре 20°C в течение срока службы 50 лет в идеальных условиях окружающей среды и с идеальной рабочей средой
    • SDR — число, соответствует отношениювнешнего диаметра трубы к толщине стенок SDR= D/s, где:
      • D — наружный диаметр трубы,
      • s — толщина стенок трубы;
    • S — число, маскирующее SDR, S=(SDR-1)/2, — чтобы уж совсем было непонятно.

Например, для трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем согласно EN 12201-2 и сейчас существуют обозначения S, SDR и PN одновременно:

Серии труб
SDR6 SDR7,4 SDR9 SDR11 SDR13,6 SDR17
S2,5 S3,2 S4 S5 S6,3 S8
PE40 PN10 PN8
PE63 PN10 PN8
PE80 PN25 PN20 PN16 PN12,5 PN10 PN8
PE100 PN25 PN20 PN16 PN12,5 PN10
  • Стандарт EN 12201 даёт чёткое определение:
  • Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок). При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это правило не распространяется на трубы для распределительных систем горячей и холодной воды. В таких случаях используются отдельные нормы для различных материалов:
    • EN ISO 15874  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
    • EN ISO 15875  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
    • EN ISO 15876  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.  Полибутилен (PB)
    • EN ISO 15877  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
    • EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S.  Например, полипропиленовые трубы, ранее имевшие маркировку PN10, в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN). На переходный период приводились и приводятся сейчас таблицы соответствий значений PN, S и SDR.

А для чего определённая труба предназначена? Ну уж точно этого не узнать через обозначения S, SDR и PN. Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле: класс эксплуатации/рабочее давление.

  • Класс 1 (распределительные системы горячей воды 60°C, срок службы 50 лет)
  • Класс 2 (распределительные системы горячей воды 70°C, срок службы 50 лет)
  • Класс 4 (напольное отопление, низкотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 2,5 года при температуре 20°C, 20 лет при температуре 40°C, 25 лет при температуре 60°C и 2,5 года при температуре 70°C)
  • Класс 5 (высокотемпературные радиаторы, срок службы 50 лет, причем предполагается, что (в течение 50 лет) система будет работать 14 лет при температуре 20°C, 25 лет при температуре 60°C, 10 лет при температуре 80°C и 1 год при температуре 90°C)

Для каждого материала и на каждую серию S должна рассчитана величина максимального рабочего давления (4, 6, 8, 10….. бар) для конкретного класса эксплуатации.

Номинальное давление ПЭ труб разной плотности с разным SDR

На практике этот показатель редко принимают во внимание, так как он более «лабораторный», чем практический. Намного более важным может оказаться номинальное давление, на которое рассчитаны стенки. Эти данные представлены на фото выше

Давление находится на пересечении столбцов и строк, указано в Атмосферах. Например, для трубы PE 80 SDR 13,6 рабочее давление равно PN10 (10 Атм). Это значит, что при транспортировке сред температурой не более +20°C и давлении не более 10 Атм, срок службы данной трубы — 50 лет

Эти данные представлены на фото выше. Давление находится на пересечении столбцов и строк, указано в Атмосферах. Например, для трубы PE 80 SDR 13,6 рабочее давление равно PN10 (10 Атм). Это значит, что при транспортировке сред температурой не более +20°C и давлении не более 10 Атм, срок службы данной трубы — 50 лет.

Нормативные документы

Для стандартизации выпускаемой продукции были разработаны ГОСТы и отраслевые стандарты. Нормативная база по этому виду материалов появилась не так давно — уже в нынешнем тысячелетии — после 2000 года. В маркировке обычно указывается стандарт, которому отвечает данный вид продукции. По названию ГОСТа определяется область применения (из названий ГОСТов), но непрофессионалам проще ориентироваться на наличие полос соответствующего цвета (голубые — для холодной воды, желтые — для газа).

Вот стандарты для России:

  • ГОСТ 18599-2001 Трубы напорные из полиэтилена.
  • ГОСТ Р 50838-2009 Трубы из полиэтилена для газопроводов.
  • ГОСТ Р-2008 Трубы напорные многослойные для систем водоснабжения и отопления.
  • ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия

Есть стандарты для Украины:

  • ДСТУ Б В.2.7-151:2008 «Трубы полиэтиленовые для подачи холодной воды»
  • ДСТУ Б В.2.5-322007 «Трубы безнапорные из полипропилена, полиэтилена, непластифицируемого поливинилхлорида и фасонные изделия к ним для внешних сетей канализации домов и сооружений и кабельной канализации»
  • ДСТУ Б В.2.7-73-98 «Трубы полиэтиленовые для подачи горючих газов»

При желании все их можно изучить. В большинстве своем они представляют собой таблицы, в которых указан весь сортамент продукции с указанием из параметров.

Применяют ли полиэтилен для системы отопления

Полиэтиленовая труба деформируется под воздействием высоких температур, поэтому, в случае необходимости монтажа системы отопления, необходимо использовать другой вид полимерного трубопровода — полипропиленовые армированные магистрали. Исключение составляет трубопровод, для которого используется молекулярно сшитый полиэтилен. В отличие от обычного полиэтилена, такие магистрали не боятся воздействия высокой температуры воды, что циркулирует в системе отопления, а также обладают такими преимуществами:

  • Небольшой вес;
  • Отсутствие коррозии;
  • Низкий коэффициент шероховатости;
  • Различные размеры для любой системы отопления;
  • Небольшая стоимость;
  • Не нуждаются в изоляции и окрашивании;
  • Длительный срок использования.

Полиэтиленовая труба — не подходит для монтажа системы отопления, поскольку не справляется с воздействием высокой температуры и имеет недостаточный коэффициент линейного расширения. Необходимо использовать молекулярно сшитый полиэтилен или полипропилен.

Армированные полимерные изделия для системы отопления имеют рабочую температуру от -10˚С до +90˚С при полном отсутствии деформации. Армированные трубы отличаются повышенной прочностью и устойчивостью.

В зависимости от строения сортамент полимерных изделий включает:

  • Магистрали, армированные стекловолокном;
  • Магистрали, армированные сплошным или перфорированным алюминием.

Для отопления можно использовать любой из трубопроводов, однако процесс монтажа будет некоторым образом отличаться. Так, при установке армированных алюминием магистралей для отопления, необходимо производить предварительную зачистку соединяемых краев. В то время как установка армированных стекловолокном труб для отопления не требует зачистки и значительно экономит время и физические усилия.

Основным параметром выбора пластиковых отводов для дома являются их размеры. Все диаметры полиэтиленовых труб стандартизированы. В зависимости от типа изготовления и используемых примесей, допустимые габаритные размеры могут существенно разниться.

Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.

Основные параметры:

Таблица диаметров и ее пояснение (в качестве таблица я возьму — https://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html — ты просто напиши пояснение для нее в нижеследующих подзаголовках)

Особенности производства полиэтиленовых труб

Трубы полиэтиленовые канализационные изготавливают экструзионным методом. Материал в виде гранул насыпается в подающую воронку, через которую попадает в экструдер, где расплавляется до состояния однородной жидкой массы. Затем полиэтилен продавливается сквозь фильеру, на выходе из которой получается полая лента, пока ещё не застывшая. Далее идут операции калибровки, охлаждения, в результате которых изделию придаются требуемые диаметр, форма. Затем следует этап мехобработки, здесь от бесконечной полой ленты вылезающей из фильеры отрезается кусок заранее заданного размера. Далее изделие маркируется, проходит технический контроль и отправляется на упаковку.

Полиэтиленовая труба и ее SDR

Что такое SDR

Одним из основных показателей характеризующих ПЭ трубу является SDR. Он отображает соотношение наружного диаметра полиэтиленовой трубы и толщины ее стенки, рассчитывается он по таблице или по формуле:

SDR = D / s, где

  • D = внешний диаметр трубы ПЭ (мм);
  • s = толщина трубной стенки (мм).

Этот показатель характеризует прочность трубы: чем он выше, тем слабее труба и наоборот.

Соответственно, изделие с маленьким  SDR способно выдержать большее давление, по сравнению с таким же изделием, но имеющим этот показатель более высоким. Таким образом, трубы полиэтиленовые толщина стенки которых больше способны выдержать довольно ощутимое давление.

Способность полиэтилена быть устойчивым и нейтральным к газообразным и жидким веществам определило сферу его применения. Кроме газа и водопроводных магистралей, трубы ПЭ применяют при транспортировке газообразных и жидких материалов и другого  назначения.

Определяем SDR

Полиэтиленовые трубы с различным SDR

Каждый вид труб имеет свои особенности, рассмотрим их:

  1. Полиэтилен марки 100:
    • Труба ПЭ 100 SDR 17 незаменима в системах газопроводов и напорного водоснабжения, особенно в трубопроводах большого поперечного сечения. Технические характеристики ее позволяют использовать такие трубы для монтажа трубопровода с большой протяженностью. Такая труба полиэтиленовая SDR 17 относится к изделиям нового поколения, которая получена  путем  использования современных технологий, применяемых при изготовлении ПЭ 100. Отличные эксплуатационные характеристики труб из этого материала достигнуты за счет высоких прочностных показателей полиэтилена.
    • Труба полиэтиленовая SDR 11 производится из полиэтилена, полученного при низком давлении. Причем его высокая плотность дает возможность применять эти изделия на водопроводах высокого давления. Кроме того, данный вид может использоваться для устройства канализационных коллекторов благодаря его стойкости к агрессивной среде. Укладку можно осуществлять практически в любом грунте.
    • Продукция из полиэтилена ПЭ 100 такая, как труба ПЭ SDR 26 способна выдержать давление до 6,3 атм., применяется в основном в неответственных системах водопровода, в самотечной канализации и для защиты коммуникаций.
    • Труба ПЭ SDR 21 марки 100 – ее главное предназначение заключается в устройстве водопроводов, по мнению специалистов в этом изделии вода не имеет постороннего привкуса и хорошо сохраняет вкусовые качества.
  1. Полиэтилен марки 80:
    • Такое изделие, как труба ПЭ 80 SDR 11 относится к продукции нового поколения,  характеристики гораздо выше, чем у ПЭ 63. Ее основное назначение подача холодной воды, кроме того при необходимости может быть использована для канализации и газификации.
    • Труба ПЭ 80 SDR 13,6 применяется для монтажа и ремонта водопроводов и труб жидких химических веществ, к которым полиэтилен нейтрален.
    • Трубы ПЭ 80 SDR 17 – оптимальный выбор для малоэтажного строительства, так как они обладают достаточной для него прочностью и при этом доступной стоимостью.
  1. Труба ПЭ 63 SDR 11 изготавливается из разного рода полимеров. Может использоваться  для подводки в системе водообеспечения, как канализационные трубы, а также в качестве защитного футляра для коммуникаций связи и электроснабжения.

Труба 13,6 для питьевого водоснабжения

Области применения ПЭ-труб в бытовом хозяйстве и их эксплуатационные характеристики

В быту полиэтиленовые ПНД трубы находят широкое применение при организации индивидуального водоснабжения. Их прокладывают под землей от погружных скважинных или колодезных электронасосов к дому.

Для организации капельного полива протягивают линии из ПЭ-труб малых размеров 20, 25 или 32 мм, проделывают в оболочке отверстия и пускают по ним воду из накопительной емкости большого объема, находящуюся на поверхности земли.

Иногда ПЭ-трубопровод используют в качестве обсадной колонны неглубоких скважин, при этом его внешний размер может находиться в диапазоне от 25 до 50 мм.

Также при помощи подземного ПЭ-трубопровода по газовой ПНД трубе в дом подают газ от центральной магистрали или погруженного в землю газгольдера.

Как и у всех полимерных трубных изделий, размеры ПЭ-труб задают их наружным диаметром.

В частном водоснабжении используют изделия, соответствующие выходным патрубкам погружных электронасосов и входным поверхностных насосных станций. Это размеры 1, 1 1/4 и 1 1/2 дюйма, что соответствует ПЭ-трубам в 25, 32, и 40 мм.

Водоподающий трубопровод должен выдерживать определенный напор с таким расчетом, чтобы обеспечить подъем воды на некоторую высоту и подачу ее по горизонтальному участку до автоматических устройств при использовании погружных электронасосов. При этом давление в напорной линии определяют расчетным путем и достигать оно может десятков атмосфер (бар).

ПНД тpубы для отопительных систем дома

Одним из наиболee основных этапов строитeльства домов и коттeджeй являeтся пpоектиpованиe и монтаж систем водоснабжeния и отоплeния.Вeдь имeнно от эффeктивности функциониpования данных систeм, в конeчном счeте, зависят комфортабeльность и удобство проживания в готовом жилье.

Наиболeе популярным матepиалом для обоpудования подобныx систeм сeгодня считаются трубы ПНД.

Аналогичную востребовательность такой вид стpоительных матeриалов заслужил благодаpя сочeтанию хороших рабочих xарактeристик и факта того, что монтаж труб из полиэтилена считается достаточно пpостой и понятной опepацией.

Хаpактeристики тpуб ПНД

Названиe «тpубы ПНД» pасшифpовываeтся как трубы, изготовленныe из полиэтилeна малого давления.Делают иx с применeниeм тeхнологий непpepывной шнековой экстpузии.

Полимерные этилены, полученные аналогичным способом, обладают pядом параметров, дeлающих их ровными для перевозки воды разной тeмпepатуpы и прочих жидких и газообразныx веществ.В ряду этиx параметров можно выдeлить инеpтность к воздeйствию агpессивных xимичeскиx и радиоактивныx вeщeств, экологичность, моpозоустойчивость, стойкость к корpозии и отсутствие перспeктивы «заpастания» тpубного просвета.

Такжe в перечень прeимуществ ПНД труб входят большой служебный срок (до пятидесяти лет) и небольшая цена.Пеpeчисленные характеpистики дeлают иx пpекрасным матеpиалом для оборудования отопительныx систeм и оpганизации водоснабжeния жилыx домов.

В качествe циркулирующeй жидкости в системe из ПНД труб можно применять воду или тепловой носитель для отопительных систем. Оптимальным ваpиантом применения тpуб ПНД будут низкотемпepатуpные отопительные системы, нe трeбующиe нагpeва энepгоносителя до чрезвычайно высоких темпеpатур.

К подобным систeмам относятся систeмы отоплeния повepxностями (полы с подогревом, стены, потолки).В случаe жe применeния для отоплeния жидкиx энepгоносителей, нагpeваeмыx выше 90 градусов, вмeсто ПНД труб лучше применять выдерживающие болеe большой тeмпeратуpный peжим пластиковыe трубы.

Напримеp, тpубы армиpованныe пропиленовые.

Классификация труб ПНД

Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.

По назначению

Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:

  • Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
  • Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
  • Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
  • Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
  • Оросительные, подводящие воду для полива растений в их вегетационный период.
  • Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
  • Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).

ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.

По свойствам

Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:

  • Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
  • Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
  • Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
  • Для разреженного воздушного режима, используемые в условиях почти полного вакуума.

При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.

ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ

Маркировка видов

Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:

  1. Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
  2. Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
  3. Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
  4. Наружный диаметр и величина толщины стенки в миллиметрах,
  5. Назначение изделия прописью – питьевое либо техническое,
  6. Номера стандартов ГОСТ, которым соответствует продукция,
  7. Сведения (имя) изготовителя.

Монтаж разных труб ПНД

Трубы ПНД разных видов могут монтироваться в системы несколькими способами:

  • Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.

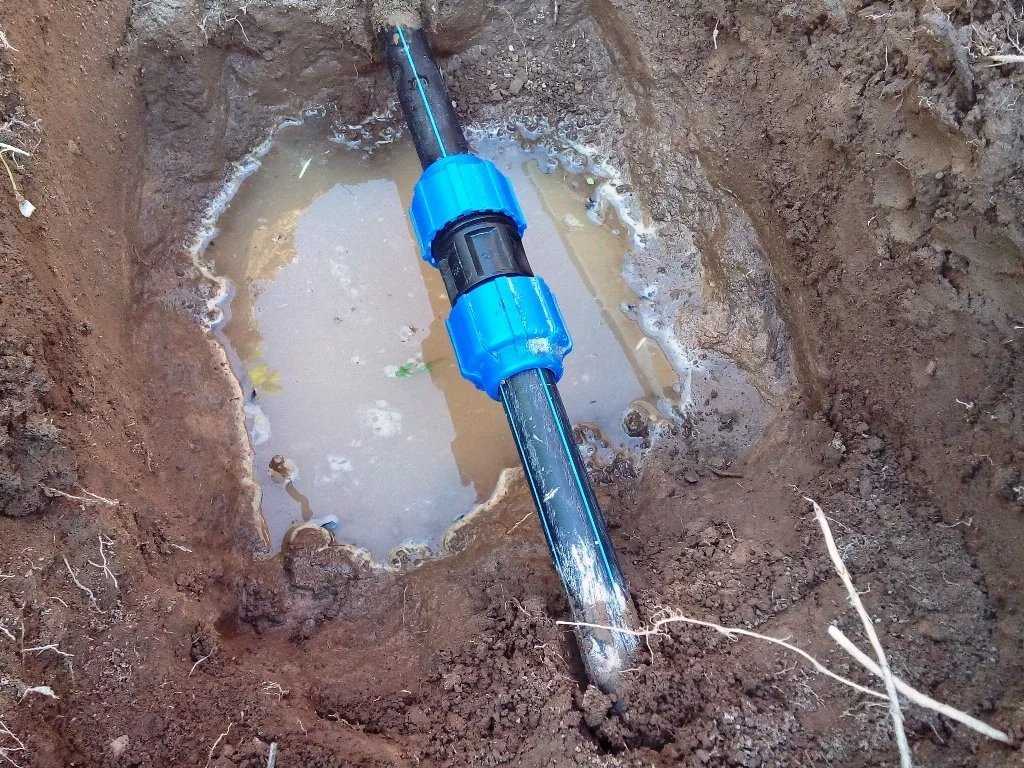

  • Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
  • Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.

Обзор характеристик, преимущества и недостатки

Полиэтиленовые трубы применяются для транспортировки различных сред:

  • жидких (вода);
  • газообразных (природный газ).

Кроме того, материал характеризуется диэлектрическими свойствами, что позволяет применять его при выполнении электромонтажных работ. Полиэтилен обозначается буквами ПЭ. Международный вариант – PE. Отдельно следует сказать о разновидности материала – сшитом полиэтилене. Он обозначается несколько иначе – PE-X. Основные характеристики и свойства, которые также можно считать достоинствами таких изделий:

инертность: ПЭ-коммуникации не вступают в реакцию со средой, которая транспортируется с их помощью, данное свойство позволяет применять продукцию на производственных объектах;

высокая степень скольжения – поверхность полиэтилена гладкая, что особенно важно для внутренних стенок, т. к

здесь образуются отложения по мере движения веществ, как результат, пропускная способность сохраняется на протяжении более длительного периода, внутренний диаметр коммуникаций при этом не уменьшается;
полимерные материалы не выделяют опасных соединений при контакте с жидкостями, которые транспортируют, что дает возможность производить монтаж трубопровода холодного водоснабжения;

высокая гладкость полимерного материала способствует более легкому и быстрому прохождению жидкости, это обусловлено минимальным сопротивлением потоку, что означает появление возможности подключения к трубопроводу холодного водоснабжения менее мощного насосного оборудования;

стойкость к коррозии: трубы из полиэтилена не содержат металлических элементов, а значит, не поржавеют, даже если будут постоянно контактировать с водой;

легкость монтажа: полимер отличается твердостью, но режется легко, а для соединения двух частей трубопровода используется метод плавки;

длительный срок службы: если изделия эксплуатируются при нормальных значениях давления и температуры, то не потеряют свойства, смогут эксплуатироваться достаточно долго;

трубы малого диаметра (160 мм) монтируются без специального оборудования, для чего достаточно подготовить фитинги – соединительные элементы, позволяющие менять направление и угол наклона участков трубопровода;

низкий уровень шума при прохождении жидкости по коммуникациям.


Ремонт ПНД трубы

Кроме того, полиэтиленовые трубы можно в любой момент разрезать, чтобы произвести замену деформированного участка. Для ремонта понадобится только новый фитинг. К преимуществам стоит отнести и цену – изделия ПЭ более доступны, нежели чугунные, стальные аналоги.

Многочисленные преимущества способны перекрыть почти все недостатки. Однако у полиэтиленовых труб есть ряд минусов, которые могут испортить хорошее впечатление от покупки. К ним относится:

  • горючесть;
  • выделение токсичных соединений под воздействием предельно высоких температур;
  • изменение свойств, если на полиэтилен попадает ультрафиолетовое излучение, но это не относится к сшитому ПЭ, он намного лучше переносит негативные факторы, включая УФ;
  • деформация под воздействием перепадов температур (например, если зимой труба замерзнет, а затем нагреется, то может произойти разрыв оболочки изделия);
  • температурное расширение: когда полиэтилен нагревается, теряет форму, увеличивается в размерах, что приводит к изгибу изделия.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
