Что такое кран маевского, зачем он нужен и как его правильно устанавливать

Как установить кран Маевского

Установка крана выполняется непременно в верхней части радиаторного устройства со стороны, противоположной поступлению теплоносителя, так как именно в этом месте собирается воздух. Следует учитывать особенности каждой системы. Если в доме смонтирована вертикальная отопительная система, то краны Маевского устанавливаются на радиаторах верхнего этажа. Кроме того, воздухоотводчики устанавливаются на все приборы отопления, которые подводятся к стояку ниже верхней оси подключения.

При использовании горизонтальной системы краны монтируются на все без исключения отопительные приборы, на которых возможно их подключение.

Если установка крана Маевского осуществляется на напольный радиатор, расположенный горизонтально и параллельно поверхности пола, то его размещают в верхней части самой высокой точки радиатора. Регулировочный винт направляется вверх.

Во многих ванных комнатах имеются полотенцесушители, которые нагреваются благодаря циркулирующему внутри них теплоносителю. На таких приборах устанавливается кран Маевского для полотенцесушителя. Монтаж имеет некоторые особенности. Если полотенцесушитель имеет нижнее подключение, то для него уже предусмотрено место для вкручивания крана. А вот для модели, имеющие боковое подключение, необходимо дорабатывать. В подводящую трубу врезается тройник, в который вкручивается кран. Отверстие для выхода воздуха должно быть направлено в сторону от стены. Некоторые модели полотенцесушителей желательно оборудовать даже двумя воздухоотводчиками.

Порядок установки крана на радиатор

1. Перед началом установки крана необходимо слить из системы воду.

2. Выкрутить заглушку, находящуюся в верхней части радиатора.

3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.

Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.

А про самостоятельное изготовление дренажного колодца можно прочитать тут.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Как спустить воздух

В процессе эксплуатации прибор не требует выполнения никаких работ по обслуживанию.

Пользоваться краном очень просто: перед тем, как открыть вентиль и выпустить воздух, необходимо подставить под кран ведро, прикрыть кран тряпкой (или полиэтиленом). Вместе с воздухом могут лететь брызги грязной или ржавой воды и забрызгать стену, шторы или мебель. Затем одной рукой откручивать винт (с помощью отвертки, ключа или ручки), а второй рукой придерживать тряпку. Воздух будет выходить с шипением, когда начнет капать вода — плотно закрутить винт.

Наглядно ход работ по использованию воздушного клапана можно увидеть по нашему видео:

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

  • Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
  • Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
  • Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

  • В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
  • Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
  • Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
  • Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Разновидности и механизм действия

При такой сфере использования, было бы удивительно существование одной модели крана на все случаи. Принцип действия остается одним и тем же, но некоторые нюансы меняются. В зависимости от различных факторов, имеет смысл установка той или иной модели крана

Ручной кран

Ручной кран управляется четырехгранным винтом. Проверяющий открывает на 1-1,5 оборота кран и воздух выдавливается потоком воды. Пока из крана не начнет бежать вода, устройство держится открытым. Ручной кран самый простой и дешевый вариант крана Маевского. Его имеет смысл ставить на бытовых радиаторах, расположенных в легкодоступных местах.

Ключ для крана Маевского

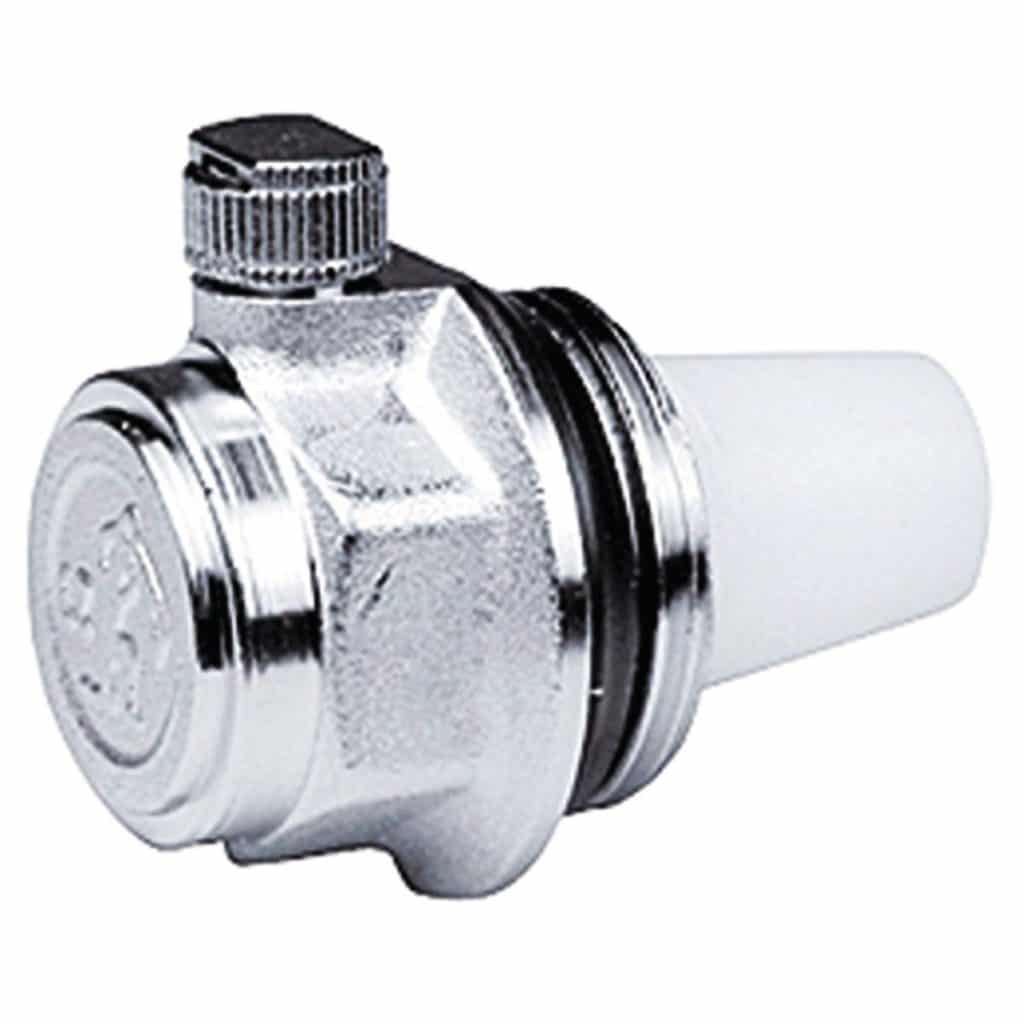

Автоматический

Автоматический кран снабжен пластиковым поплавком. Когда кран заполнен водой, поплавок закрывает выходное отверстие крана. Как только в верхней части клапана собирается воздух, поплавок вместе с уровнем воды опускается, воздух стравливается в атмосферу. Такие устройства дороже ручных кранов, но вполне доступны.

Так почему же не установить такие клапаны везде, пренебрегая ручными аналогами? Дело в том, что основная сера использования кранов Маевского: многоквартирные дома. А львиная доля многоквартирных домов отапливается с помощью централизованных систем отопления. Трубы теплоцентралей достаточно быстро приходят в негодность, зарастая ржавчиной и заполняясь мусором. В результате блуждающих токов регулярно возникают протечки, при устранении протечек нарушается герметичность системы, все это добавляет в системы достаточно много различного рода мусора.

Большая часть загрязняющих частиц отсеивается на вводе в здание, где предусмотрен сетчатый фильтр, но мельчайшие частицы, включая ржавчину, все равно попадают во внутреннюю систему отопления. В итоге отверстие крана Маевского регулярно засоряется. Неизвестно, что проще при постоянном завоздушнивании систем отопления: стравливать воздух в ручную или регулярно прочищать клапан.

К тому же автоматический клапан подвержен поломке из-за скачков давления в системе. А для централизованных систем небольшие гидравлические удары уже давно стали привычной реальностью

В общем и целом, устанавливать автоматические краны выгодно и удобно прежде всего в дома с независимой системой подключения. При таком варианте, система отопления и теплоцентраль соединяются с помощью теплообменника и гидравлически не связаны. То есть существует возможность подавать в батареи подготовленную воду с действительно минимальным количеством загрязняющих частиц. К тому же, гидравлическое давление в такой системе постоянна, так как не зависит от множества соседних домов.

Автоматический кран можно установить и в частном доме, но здесь вновь возникает проблема подготовки воды. Отчищать воду на достаточном уровне слишком дорого. Даже в рамках многоквартирных домов установка независимых систем подключения существенно удорожает конечную стоимость строительства, а значит и каждой отдельной квартиры. Что касается частного домовладения, то установка подобных систем только ради автоматизации спуска воздуха кажется и вовсе неоправданной.

Кран Маевского автоматический

С предохранительным устройством

Клапаны с предохранительным устройством предусмотрены как раз для многоквартирных домов с централизованным отоплением. Это все те же ручные краны Маевского, которые, однако, обладают защитной системой от повышения давления в сети. Как уже было сказано, для централизованного теплоснабжения скачки давления в сети считаются нормой. Но превышения давления может потянуть за собой поломку радиатора. Простой алюминиевый радиатор в результате гидравлического удара может просто порваться. Поэтому при монтаже предусматривают кран Маевского с предохранительным устройством.

Если давление в системе превышает 15 атмосфер, кран автоматически открывается, стравливая воду. Конечно, это может быть связано с некоторым неудобством: мало кому понравится увидеть небольшую лужу под радиатором. Но воды будет немного, а польза от устройства достаточно значима.

Как выбрать кран Маевского

При выборе крана Маевского, прежде всего, следует обратить внимание на диаметр резьбы патрубка клапана, он должен соответствовать посадочному диаметру пробки радиатора. Долговечность и надежность работы устройства непосредственно связана с качеством материала из которого оно изготовлено

Хорошо зарекомендовали себя устойчивые к коррозии и высоким температурам латунные краны. Покупка недорогих силуминовых кранов, которые недобросовестные продавцы нередко выдают за латунные, может привести к серьезным неприятностям как в процессе монтажа, так и, что более опасно, в период эксплуатации

Долговечность и надежность работы устройства непосредственно связана с качеством материала из которого оно изготовлено. Хорошо зарекомендовали себя устойчивые к коррозии и высоким температурам латунные краны. Покупка недорогих силуминовых кранов, которые недобросовестные продавцы нередко выдают за латунные, может привести к серьезным неприятностям как в процессе монтажа, так и, что более опасно, в период эксплуатации.

Далее следует учесть, что механические модификации КМ отличаются большей универсальностью, чем автоматические аналоги. Несмотря на это, для установки в местах с затрудненным доступом больше подойдут автоматические устройства.

При покупке КМ для детской комнаты не следует выбирать модель с эргономичной пластиковой рукояткой, поскольку детские шалости могут не только обеспечить всемирный потоп, но и серьезно травмировать ребенка, поскольку температура теплоносителя нередко превышает 1000С.

Кран Маевского в пневматических системах

Техническая особенность крана Маевского — это уникальность конструкции.

Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости.  Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.

https://youtube.com/watch?v=GqEgRNu3MJY

Установка и эксплуатация

Самое главное в процедуре монтажа крана Маевского — это правильно выбрать точку установки. Вам нужен участок в верхнем сегменте радиатора, причем расположенный со стороны, противоположной месту поступления горячей воды в батарею. Именно здесь и возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. До монтажа оно закрыто с помощью заглушки. Ее нужно вынуть, предварительно слив всю воду из отопительной системы, а затем закрепить кран в соответствующем месте.

Для того чтобы сделать соединение наиболее надежным, используются специальные резиновые уплотняющие прокладки. Кроме того, резьбу необходимо слегка уплотнить с помощью ФУМ-ленты или льняной пакли.

В старых чугунных батареях места под кран Маевского, как правило, не предусмотрено, поэтому процедура установки будет несколько сложнее. В боковой части такого радиатора находится большая заглушка. В ней необходимо просверлить отверстие, при этом диаметр его должен быть немного меньше, чем у резьбы крана.

Затем с помощью специальных плашек внутри этого отверстия делается резьба. В завершение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забудьте, что все работы выполняются только при отсутствии воды в отопительной системе.

Перейдем к тому, как использовать кран Маевского для спуска излишнего воздуха из радиатора. Естественно, мы будем говорить о ручной разновидности, поскольку остальные работают без вмешательства человека.

  1. В качестве подготовка поставьте на пол под тем местом, где будут проходить работы, тазик или другую пустую емкость. Также приготовьте тряпку. Когда вы будете выпускать воздух, на определенном этапе польется вода, поэтому следует предотвратить ее попадание на пол.
  2. Если работоспособность вашей отопительной системы обеспечивается за счет использования специальных насосов, то их следует отключить минимум за 10 минут до того, как откроете кран. Во время работы таких насосов воздух не успевает скапливаться в определенной точке, вместо этого он разносится вместе с водой по всей системе, поэтому толку от стравливания не будет.
  3. После того как подготовка завершена, нужно очень аккуратно открутить запорный винт. Делается это либо с помощью специального ключа, идущего в комплекте, либо просто отверткой. Вам нужно осуществить поворот против часовой стрелки, примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Поворачивать винт нужно очень плавно, особенно в том случае, если вы осуществляете первоначальный запуск нового радиатора.
  4. В результате поворота винта через кран начнет выходить воздух. Определить этот момент можно по специфическому шипению. Вам нужно держать кран в открытом положении до тех пор, пока из него вместо воздуха не потечет вода. Поначалу струйка будет прерывающейся — это значит, что процесс еще не закончен. А вот когда струя станет непрерывной, можно закрывать кран Маевского.

Если после проведенной процедуры батареи не начали нагреваться, это значит, что проблема заключается не в наличии воздуха. Скорее всего, в отопительной системе возник засор. Справиться с ним самостоятельно вы не сможете, поэтому придется вызвать сантехническую бригаду.

Как видите, в процессе спуска воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает так, что отверстие, через которое должен выходить воздух, засоряется. В этом случае можно просто устранить проблему с помощью иголки или еще чего-нибудь тонкого и острого.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из батареи, регулировочный винт может банально заржаветь. Понятно, что повернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазывающий спрей, который можно приобрести в соответствующих магазинах.

Этим средством необходимо побрызгать винтовую резьбу и подождать несколько минут. После этого процедура откручивания должна пройти безболезненно. Чтобы предотвратить подобные ситуации в дальнейшем, каждый раз после использования крана Маевского обрабатывайте регулировочный винт специальной смазкой на основе силикона. Это поможет уберечь его от воздействия воды и воздуха в системе отопления.

Даже самый простой и недорогой кран Маевского способен верой и правдой прослужить долгие годы при правильной эксплуатации и уходе. Так что не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда будут надежно обогревать ваше жилище. Удачи!

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

  • винта конической формы;
  • корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса. Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

  • Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;
  • При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
  • После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.
