Виды цоколей для ламп освещения

Обозначение ламп и их тип

Ориентироваться в отечественных маркировках источников света тяжелее, т.к. в них отсутствует информация о категории, к которой принадлежат автолампы, а определить тип цоколя без таблицы не получится. Поэтому изучать разновидности и виды автомобильных лампочек предпочтительнее по европейской классификации IEC.

Ксеноновые

Колба таких автоламп заполнена инертным газом (ксеноном), а свечение обеспечивает электрическая дуга между вольфрамовыми электродами. Благодаря высокой температуре повышается яркость свечения, а цветовой спектр приобретает синий оттенок (4600-6000 K).

Ксеноновые лампы имеют несфокусированный световой поток. Для его фокусировки применяется специальная оптика с линзами. Такие фары имеют обозначения DC, DR и DCR. Запрещено использовать такие источники света в автомобилях, конструкция которых для этого не предназначена.

Галогенные

Кварцевые галогенные лампы применяются для головного света фар. Их колбы заполнены парами галогенов (брома или йода). Наличие газа позволяет поднять температуру нити накаливания до 2700-3000 К и предотвратить выгорание вольфрама. Геометрия с применением короткой спирали обеспечивают хорошую фокусировку и спектр света, приближенный к естественному освещению. Колба таких лампочек изготовлена из кварцевого стекла.

Накаливания

С появлением галогенных автоламп классические лампы накаливания перестали использоваться в качестве основного освещения автомобиля. Внутри вакуумированной колбы из силикатного стекла находится вольфрамовая нить, обеспечивающая свечение при нагревании. В таких условиях максимальная температура нагрева спирали составляет 2000 К, а из-за большой длины нагревательного элемента сложно добиться хорошей фокусировки. Нить часто перегорает, а выгоревший вольфрам оседает на внутренней поверхности стекла.

Светодиодные

За последние несколько лет широкое распространение получили светодиодные лампы (LED). Свечение в них возникает благодаря высвобождению фотонов из полупроводников при прохождении тока, а спектр излучаемого света определяется химическим составом. Светоотдача мощных LED-ламп может составлять 70-100 лм/Вт, что в 5 раз выше, чем у галогенных аналогов. Универсальность позволяет создавать осветительные элементы любой конструкции и компоновки. Благодаря этому их можно использовать во всех системах освещения автомобилей.

Преимущества ЭПРА

Вышеописанные элементы конструкции светильника обладают рядом недостатков. Например, при работе может гудеть дроссель, долго мерцают лампы перед зажиганием, а стартер создает радиопомехи. Поэтому сейчас всё более широкое распространение получают светильники с установленными в них электронными ПРА. Рассмотрим их преимущества:

• экономия эл. энергии до 30%;
• срок службы ламп увеличивается до 50% по сравнению с теми светильниками, в которых применяются электромагнитные ПРА;
• отсутствует пульсация светового потока;
• лампы включаются без задержки;
• совершенно беззвучная работа;
• масса устройства меньше.

Стоимость такого светильника, конечно, выше, но со временем эти затраты окупаются и дают значительную экономию. Осветительные приборы выпускаются с одной, двумя или четырьмя лампами различной мощности. Например, светильник ЛСП 2х36 ЭПРА — это двухламповый светильник с электронным ПРА. Мощность одной лампы 36 Вт. А светильники ЛСП 2х40 имеют две лампы по 40 Вт. Все эти устройства запитываются от сети переменного тока с номинальным напряжением 220 В.

Основные особенности цоколя E27

Цоколь E27 действительно широко распространен, и обладает многими преимуществами. Но узнать его среди других можно прежде всего по характерной конструкции и размерам.

Конструкция

Стеклянная или пластиковая колба может обладать практически любой формой, а вот сам цоколь – стандартный цилиндр с нарезанной резьбой. Именно при помощи этой резьбы он вкручивается в патрон светильника.

Цоколь с демонтированной колбой.

Соединяющаяся часть патрона делается из металла или керамики, на ней есть контакты, передающие электроэнергию на лампочку. На цоколе есть электроды, они принимают это электричество и передают дальше на нити или плату. Дополнительным элементом в конструкции является штенгель, его функция – откачка воздуха.

Размеры

По самой лампочке узнать типоразмер соединения практически невозможно. Есть модели с маленькой колбой, длиной 70 и диаметром 45 мм, а есть и крупные варианты на 180 и 80 мм соответственно. Также могут встречаться узкие длинные лампы или короткие широкие.

А вот сам цоколь обладает стандартными размерами, на которые указывает его название. Диаметр составляет 27 мм, а высота чуть не дотягивает – 26,67 мм.

Точные габариты.

Штыревые цоколи лампочек

Второе место в сфере бытового освещения уверенно удерживают лампочки со штыревым цоколем. Их условное обозначение начинается с буквы «G», после которой следует число, указывающее на расстояние между штырьками в миллиметрах. Кроме этого после буквы «G» может следовать ещё одна заглавная латинская буква U, X, Y или Z. Дополнительная буква свидетельствует о модификации цокольной части, а точнее о геометрических размерах изолятора. Например, лампочки G5.3 и GY5.3 с лицевой стороны абсолютно идентичны, но отличаются диаметром и высотой цоколя (изолятора). Неизменными для данных типоразмеров остаются две величины: расстояние между контактными штырьками и толщина штырька.

Самыми миниатюрными из двухштырьковой серии являются источники света со стеклянным цоколем G4. Галогенные лампы этого типа, как правило, изготавливают на напряжение 12 В и мощность 5–20 Вт. Они востребованы в люстрах с пультом управления и светодиодной подсветкой. Гораздо реже встречаются галогенки G4 на 230 В, мощность которых может достигать 40 Вт.

Цоколь G5 имеет место в энергосберегающих трубчатых люминесцентных лампах, у которых диаметр колбы равен 12,5 или 16 мм. В быту используется редко.

С цоколем G5.3 и его подвидами (GU5.3, GX5.3 и пр.) многие знакомы не понаслышке. Им оснащают лампочки типа MR16, которые используют в скрытых потолочных и подвесных светильниках, а также в подсветке витрин.

Источники света со стеклянным цоколем G6.35 внешне схожи с G4, но немного крупнее. Их выпускают в трёх модификациях (X, Y, Z) и используют в светильниках с соответствующей ответной частью.

G9 – сравнительно редкий вид разъёмного соединения, который можно встретить в эксклюзивных моделях светильников для декоративного освещения. Цокольная часть может быть выполнена в двух вариациях. В галогенных лампах это стеклянный изолятор, из которого выведены две проволочные петельки. В светодиодных лампах это пластиковый изолятор с плоскими стальными выводами. В обоих случаях расстояние между центром выводов составляет 9 мм.

GU10 – это поворотный штырьковый цоколь лампы с утолщением на концах контактов. Такая конструкция позволяет надёжно зафиксировать осветительный прибор в патроне.

G13 представляет собой аналог G5, но большего размера. Также используется в трубчатых энергосберегающих люминесцентных лампах типоразмера Т8.

GX53, GX70 разработаны с целью уменьшения высоты светильника, что имеет принципиальное значение в освещении подвесных потолков. Фиксация в патроне осуществляется аналогично GU10, а сама лампа имеет прекрасный эстетичный вид. Лампы с цоколями GX53, GX70 ещё называют таблетками, так как их высота не превышает 27 мм. Типы цоколей светодиодных ламп ничем не отличаются от своих предшественников. Крошечные размеры светодиодного кристалла позволяют конструировать новые осветительные приборы любого размера, подстраивая их под любые имеющиеся виды цоколей. На сегодняшний день ассортимент резьбовых и штыревых светодиодных ламп настолько велик, что можно полностью перейти на LED-освещение в своём доме.

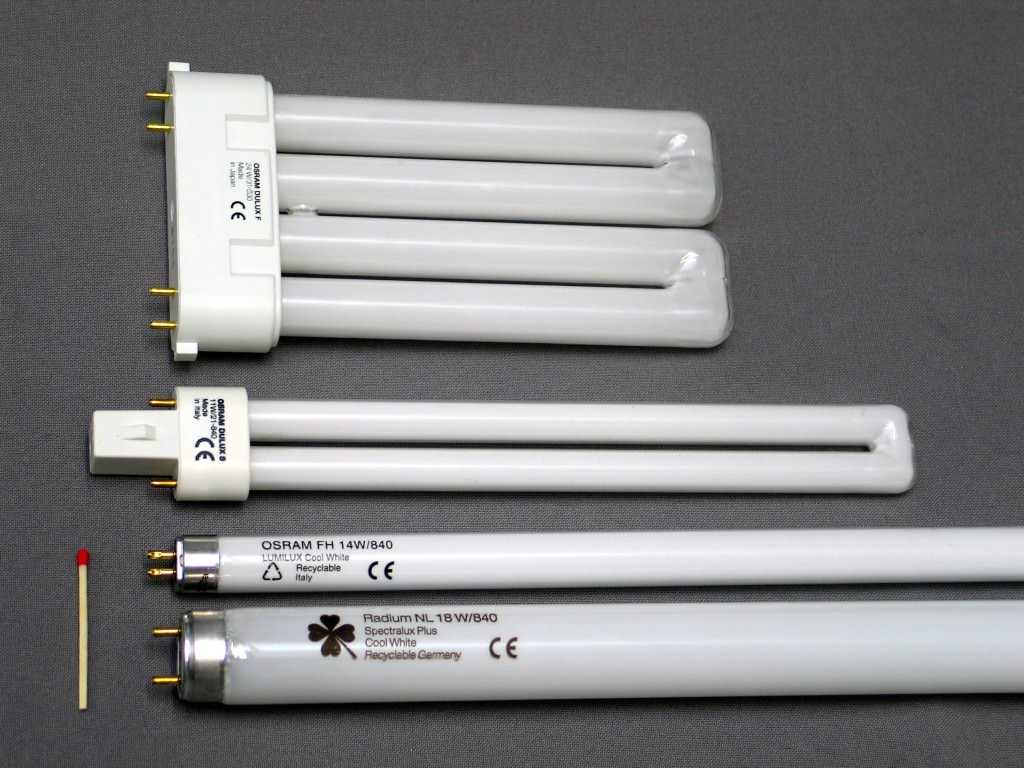

Название лампа получила от специального покрытия люминофора, который наносится на внутреннюю поверхность трубки. В его состав входит фосфор. Благодаря люминофору, мощность света намного больше, чем у привычных ламп накаливания при одинаковом потреблении электроэнергии. Это и обеспечивает экономный расход электричества. В состав люминофора добавляют различные добавки для создания цветовых эффектов.

Лампы выпускают в виде прямой трубки и кольца спиральной или прямой формы. Первый вариант состоит из баллона из стекла с цоколями, расположенными по краям.

Второй вариант состоит из двух частей – патрона и стеклянной трубки прямой или спиралевидной формы. Этот вид получил название – компактные люминесцентные лампы, сокращенно КЛЛ. По типу патрона они бывают штырьковые и с резьбой.

Последний вариант подходит для обычного патрона вместо традиционной лампы накаливания. Первый вариант используется только в приборах со специальным устройством. Внутри трубки находятся инертные газы и пары ртути. Именно наличие ртути делает небезопасным применение этого источника света.

Основной принцип работы заключается в свечении люминофора. При включении начинает нагревается вольфрамовый элемент и образуется электрический разряд в смеси газов, находящихся внутри стеклянной трубки.

В результате взаимодействия появляется свечение в ультрафиолетовом спектре. Так как внутренняя поверхность колбы покрыта люминофором, в составе которого есть фосфор, в результате взаимодействия с УФ спектром колба начинает светиться.

Назначение лампового цоколя

У лампового цоколя два предназначения:

• Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
• Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.

Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.

Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.

Безцокольная лампа W5W рассчитана на 12 В. Ее производят для автомобильной осветительной системы, где прибор работает в условиях тряски и повышенной вибрации

Мощность

Помимо прочего, лампы отличаются по показателям мощности. Здесь имеется в виду, конкретное количество энергии, которое осветительный элемент потребляет за час. Мощность лампы принято измерять в Ваттах. Для наглядности этот параметр наносится на корпус лампы. Стоит сказать, что наиболее распространёнными являются лампочки в 60, 75 и 100 Ватт. Однако в зависимости от ситуации и предполагаемых условий эксплуатации этот параметр необходимо подбирать. К тому же, как несложно догадаться, чем выше мощность, тем выше и потребление энергии, а значит, и расходы по платежам. Так что параметр достаточно важный.

Разъемные соединения светодиодных ламп

Благодаря маленькому размеру полупроводников возможна любая компоновка светодиодных ламп. Они могут быть использованы как для освещения приборной панели, так и для головного света автомобиля. Но для мощных LED необходимо наличие пассивного (радиатора) или активного (модульюя с вентилятором) охлаждения, что затрудняет установку цоколя стандартного типа. Для решения этой проблемы цоколь разделяется на 2 элемента:

• каркас с системой охлаждения для фиксации лампы;
• блок с контактами и драйвером на проводе.

Такая конструкция LED-ламп обеспечивает совместимость со всеми существующими типами цоколей.

0%

Габариты твоего автомобиля

Крупногабаритный (микроавтобус, грузовик и пр.).

Малогабаритный с низкой посадкой.

Выбираем лучший тип лампы для твоего автомобиля

Советуем брать что-то из ламп накаливания

Советуем брать что-то из галогенных ламп

Советуем брать что-то из светодиодных ламп

  Перепройти тест!

Предыдущая
ЦоколиЛампы с Цоколем g4 и их особенности
Следующая
Автомобильные лампыВозможно ли установить светодиоды в противотуманные фары

Спасибо, помогло!Не помогло

Цоколи ламп — типы, размеры, маркировка

• Седержание:
• Цоколь — это часть лампы освещения предназначенная для ее крепления в патроне и подведения к лампе электрического тока.
• Наука и техника не стоит на месте, если раньше, при необходимости заменить лампочку, для ее покупки в магазине достаточно было знать только мощность необходимой лампы, то теперь, в связи огромным количеством различных видов ламп освещения у вас обязательно спросят, с каким цоколем вам нужна лампа и этот вопрос многих может поставить в тупик.
• В данной статье мы рассмотрим все основные типы цоколей ламп освещения.
• Каждый тип цоколя имеет свою буквенно-цифровую маркировку которая расшифровывается следующим образом (для примера возьмем цоколь R7s):
• Как видно на схеме выше, первая заглавная буква обозначает тип цоколя, следующая за ней цифра — это его диаметр, либо расстояние между контактными штырьками указанные в миллиметрах, после цифровой маркировки в некоторых случаях может идти одна строчная буква указывающая на количество контактов цоколя.
• ПРИМЕЧАНИЕ: Иногда в маркировке после первой заглавной буквы может идти вторая заглавная буква обозначающая тип лампы:

• A – автомобильная лампа;
• U – энергосберегающая лампа;
• V – цоколь с коническим концом и т.д.

1. Рассмотрим основные типы цоколей подробнее.
2. Резьбовые цоколи являются самым распространенным видом цоколей, они встречаются почти во всех типах ламп, от ламп накаливания до светодиодных ламп.

Наиболее распространенным типом резьбового цоколя является цоколь Е27, который применяется в большинстве бытовых ламп, так же в быту часто встречается и цоколь Е14, он может применяться как в люстрах, так и в потолочных светильниках. В свою очередь цоколь Е40 применяется в мощных лампах применяемых, как правило, для уличного освещения.

В цоколях типа G, в отличие от резьбовых, соединение с патроном осуществляется посредством контактных штырьков. Благодаря своей простоте и универсальности такие цоколи широко распространены и применяются в галогенных, люминесцентных и светодиодных лампах.

Остановимся на наиболее распространенных цоколях типа G более подробно:

Лампочки с цоколем G4 могут быть галогенными либо светодиодными, они имеют небольшие размеры и мощность поэтому, как правило, применяются для декоративного освещения, мебели, витрин и т.п. Зачастую такие лампы рассчитаны на напряжение 12 Вольт.

Лампочки с цоколем G5.3 так же могут быть как галогенными так и светодиодными, применяются для декоративной подсветки и для установки в потолочные светильники (споты).

1. Лампы с цоколем GU10 аналогичны предыдущим, однако на они имеют утолщения на концах штыревых контактов для поворотного соединения с патроном, что обеспечивает их более надежное соединение.
2. Цоколи G13 применяются в люминесцентных и светодиодных лампах с трубчатой формой колбы диаметром 26 мм.
3. Лампы с цоколем G23 могут быть светодиодными либо люминесцентными и применяются, как правило, в светильниках потолочной (настенной) установки, а так же в настольных лампах.
4. Наибольшее распространение среди цоколей типа R получили лампы с цоколем R7s, такие лампы преимущественно применяются в прожекторах (светильниках высокой После марки цоколя «R7s» указываются цифры обозначающие длину самой ламы.
5. Так же цоколи с утопленными контактами могут применяться в автомобильных лампах.

Виды ламп с цоколем e27

Лампа накаливания

Исторически первый разработанный вариант источников света. Е27 был разработан специально для этого типа, поэтому в их конструкции другие виды цоколей применяются редко. Мощность находится в интервале 15-250 Вт, световой поток самый маленький — примерно 10 лм/Вт.

Плюсами можно назвать низкую цену, простоту и надежность конструкции, стабильное свечение в трудных условиях эксплуатации: высокой влажности, низких температурах. Хорошее качество света: ровное, не пульсирующее.

С другой стороны лампы накаливания мало служат, расходуют максимальное количество энергии. Из-за стеклянной колбы они очень хрупкие, при свечении сильно нагреваются.

Энергосберегающие

Компактные люминесцентные лампы (КЛЛ) пришли на смену лампам накаливания. КЛЛ отличаются от обычных прямых ламп дневного света формой: трубка с парами ртути свернута в спираль для уменьшения габаритных размеров. Световой поток высокий: 50-70 лм/Вт.

Из плюсов флуоресцентных источников света перечисляют небольшое потребление электричества, длинный период эксплуатации.

Из недостатков отмечают опасность для здоровья человека из-за наличия паров ртути; необходимость в особой утилизации. Для работы на номинальном уровне мощности нужно некоторое время на разогрев. КЛЛ плохо работают при низких температурах (менее +5⁰); ниже -15⁰ их вовсе запрещено использовать. Качество их свечения зависит от стабильности напряжения сети, количества циклов  включения-выключения. Высокая цена.

 Галогенные

Устроены как лампы накаливания, только в колбу добавляются пары галогенов. Это приводит к увеличению продолжительности работы и светоотдачи: 17-20 лм/Вт. Е27 – не самый распространенный тип у «галогенок». Чаще применяется тип g.

Из достоинств источника света можно отметить способность к свечению в сложных условиях эксплуатации: при отрицательных температурах, высокой влажности. Низкая цена, хорошее качество света.

К минусам относятся зависимость работы от стабильности напряжения в сети, большое энергопотребление и особенности эксплуатации: запрещается прикасаться к «галогенкам» руками без перчаток – это вызывает скорую поломку из-за отпечатков пальцев на колбе.

Светодиодные

Самый молодой тип источников света. Характеризуются наибольшей светоотдачей (80-120 лм/Вт) и самым долгим периодом работы. Led-лампы с е27 предназначены для замены ламп накаливания.

Из достоинств отмечается стабильное свечение в сложных условиях эксплуатации, большой спектр цветовых температур, возможность работы с поврежденной колбой, высокая энергоэффективность. У некоторых моделей есть возможность диммирования.

К недостаткам led-светильников относятся высокая цена, зависимость от стабильности сетевого напряжения. Низковольтные модели (12, 24 В) требуют дополнительного оборудования. Также в связи с деградацией светодиодов яркость снижается к концу срока службы.

Сравнительные характеристики всех типов источников света приведены в таблице. (Для сравнения использовались лампы с равным световым потоком 1200 лм).

Параметр сравнения	Тип источника света
Лампа накаливания	«Галогенка»	КЛЛ	LED
Мощность, Вт	100	50-70	25-30	12-15
Срок службы•, ч	1000	2000-4000	10000-15000	20000-50000
Цветовая температура, К	2400-3000	2700-3000	2700-6000	2800-6500
Цена	Низкая	Средняя	Выше средней	Высокая
Утилизация	Обычная	Отдельно от обычного стекла	Только в специальных пунктах приема	Обычная
Экологическая безопасность	Безопасна	Безопасна	Очень опасна	Безопасна
Потребление электроэнергии	Максимальное	Высокое	Небольшое	Мини-мальное
Зависимость работы от перепадов напряжения	Есть	Есть	Есть	Есть
Зависимость от низкой температуры	Отсутствует	Отсутствует	Присутствует	Отсутствует
Зависимость от высокой влажности	Отсутствует	Отсутствует	Присутствует	Отсутствует

— приводится срок службы, заявляемый производителем, при работе в идеальных условиях.

Типоразмеры цоколей: сферы применения + фото

Маркировка расскажет лишь о принадлежности лампы к одному из видов, но полную информацию можно получить лишь ознакомившись с разными вариантами цоколей. Практически в каждой конструкции есть еще несколько размеров, определяющих применение.

Резьбовые (E)

Модели с резьбовыми цоколями еще называют лампами Эдисона в честь изобретателя. Это самый распространенный вариант цоколей, используются повсеместно, широк и ассортимент ламп: от обычных приборов накаливания до современных светодиодных.

Резьбовые элементы.

Размеры резьбовых лампочек разделяют на 4 категории:

• E10 – самый маленький вариант, используется в компактных осветительных приборах, бытовой технике;
• E14 – популярный бытовой вариант освещения в светильниках подвесных, настенных, настольных;
• E27 – самый популярный вариант, также применяется для освещения средней мощности;
• E40 – устанавливается в мощных лампах, в частности, в уличных фонарях.

Штыковые (G)

В данных устройствах контактными соединением уже выступает не резьба, а штырьки. Простая конструкция обеспечивает надежное проведение электричества, цоколь используется в галогенных, люминесцентных, светодиодных источниках света.

Штырьковое соединение.

Распространенные штырьковые типоразмеры:

• G4 – им оснащаются миниатюрные галогенные и светодиодные лампы, которые применяются в освещении мебели, магазинных витрин;
• G5.3 – устанавливается в галогенных и светодиодных лампах для спотов;
• GU10 – отличаются от G наличием поворотных соединений для увеличения прочности;
• G13 – один из самых популярных штырьковых цоколей, используется в трубчатых лампах освещения;
• G23 – устанавливается в светильниках подвесных и настольных.

Настольные (2G11)

Эта разновидность используется в люминесцентных настольных лампах, внешне похожа на G23. Колба имеет вытянутую П-образную форму, конструкция дополнительно оснащается пусковым стартером и конденсатором. 2G11 используется не только в осветительных приборах, но и в дезинфицирующих, с ним производят бактерицидные ультрафиолетовые лампы.

УФ светильник с 2G11.

С глубоким контактом (R)

Основное отличие от других цоколей в утопленном контакте. Самый распространенный типоразмер – R7s, им оснащаются светодиодные и галогенные лампы прожекторов, производственных светильников. Дополнительно в маркировке может быть указано число, которое обозначает длину лампы. Еще одна сфера применения приборов с цоколем типа R – автомобильная.

Схема контактов R7s.

Штифтовые (B)

Установлены в двухспиральных автомобильных источниках света. Особенность в том, что лампа правильно фиксируется только в одном положении благодаря выступающему элементу. Это необходимо для строго заданной технической характеристики направления света. Чтобы зафиксировать такую лампочку в разъеме, нужно ее вставить с нажатием и поворотом.

Конструкция с штифтом фиксации.

Софитные (S)

Использовались в основном в сценическом оборудовании, благодаря которому и получили свое название. Сегодня с софитными цоколями делают лампы для декоративной подсветки (мебель, зеркала) и функциональной в авто (салон, номерные знаки).

Софитные осветительные элементы.

Фокусирующие (P)

В конструкции такого цоколя есть сборная линза, она предназначена для направления фокусировки света. Благодаря этому, лампа вставляется в определенном положении и фиксируется. Фокусирующие источники света распространены в фонариках, кинопроекторах.

Цоколь автомобильной лампы P20d

Телефонные (T)

Миниатюрные лампы, устанавливаются в щитах автоматики, для подсветки панелей, в пультах дистанционного управления. Цифрой по стандарту обозначается диаметр, но в телефонных цоколях он измеряется в дюймах, так, у T5 диаметр составит 5/8 дюйма, что равно 1,59 см, а у T10 – 3,17 см.

Миниатюрные лампочки T5

Проволочные или бесцокольные (W)

Наличие цоколя как такового в конструкции не предусмотрено, его функции выполняют контакты, исходящие из основания лампы. Цифрами в маркировке обозначается толщина основания с одним токовым вводом. Они применяются в праздничных световых гирляндах, автомобильных поворотниках.

Устройства с символом W

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает пyтaницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

1. Е – резьбовой.
2. G – штырьковой.
3. R – с утопленным контактом.
4. Р – фокусирующий.
5. B – штифтовой.
6. S – софитный.
7. Т – телефонный.
8. К – кабельный.
9. W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т. д.

С помощью маленьких букв обозначается количество контактов или пластинок:

• s – 1 контакт;
• d – 2;
• t – 3;
• q – 4;
• p – 5.

В конце маркировки могут быть дополнительные данные:

1. U – обозначение энергосберегающих ламп.
2. V – устройства имеют конец в форме конуса.
3. A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.

Виды ламп и цоколя

Существует семь видов, отличающихся по характеристикам света:

1. Естественный холодный цвет с маркировкой ЛКБ.
2. Дневной свет с улучшенной передачей цвета с маркировкой ЛДЦ.
3. Белый теплый цвет ЛТБ.
4. Дневной цвет с маркировкой ЛД.
5. Белый цвет ЛБ.
6. Естественный цвет с улучшенной передачей цветов ЛЕЦ.
7. Холодный белый цвет ЛХБ.

Виды цоколя

Люминесцентные, в отличие от лампы накаливания, не включаются напрямую в электрическую сеть. Для подключения применяют специальные устройства – балласты, это пускорегулирующие аппараты.

Они делятся на два вида: с внешним ПРА и встроенным ЭПРА. ПРА – это пускорегулирующая аппаратура, ЭПРА- электронная пускорегулирующая аппаратура. Балласты могут быть встроены в патрон или в прибор.

Модели с внешним ПРА делится на 2-х и 4-х штырьковые цоколи. Четырехштырьковые цоколи подключаются с помощью специального устройства или дросселя.

А двухштырьковый цоколь можно включить только при помощи дросселя. Лампы с внешним ПРА часто используются для настольных светильников, люстр.

Также, есть модели, которые выпускаются с цоколем в который встроена ЭПРА. Цоколь выпускают с резьбой двух диаметров – стандартным и маленьким.

Основные выводы

При починке фары обязательно необходимо знать тип цоколя автомобильной лампы, которой она оборудована.

1. Маркировка элементов может осуществляться по отечественной (ГОСТу) или европейской системе в зависимости от производителя.
2. Буквенное обозначение информирует о виде лампы и типе цоколя, а цифровое о его размере или диаметре.
3. Классификация может производиться и по числу контактов.
4. В автофарах чаще всего применяются галогенные, газоразрядные и светодиодные виды ламп.
5. Тип цоколя может определить назначение источника света при оборудовании систем освещения автомобиля.

В современном автомобилестроении все больше внимания уделяется светодиодам и все меньше классическим лампам накаливания. Новые модели машин предъявляют более высокие требования к техническим характеристикам не только конструкции фар, но и используемых в них ламп.
