Как выбрать и подключить термостат к инфракрасному обогревателю?

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

  1. Рулетка.
  2. Пирометр.
  3. Отвертка.
  4. Шуроповерт.
  5. Дрель (перфоратор).
  6. Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800 Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с пожароопасными предметами

Место расположения и высота от пола


ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию. От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

  1. Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.
  2. Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
  3. Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.


Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки. Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым. Вставить в просверленные отверстия дюбеля

Установить крепеж. Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети


Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

  1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
  2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
  3. Провод маскируют штукатуркой или специальными коробками.
  4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты можно разделить на:

  • стационарный, который устанавливается в стену, подключаясь к проводке;
  • переносной или розеточный термостат. Его можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов. Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

  • модели с выносным датчиком;
  • термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 до 3 метров и с коротким – от 10 до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

  • механические;
  • электронные;
  • GSM управляемые;
  • Wi-Fi регулируемые.

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

Электронные терморегуляторы работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру. У этого типа контроллеров есть монитор, выводящий заданные значения температур.

Для питания электронным термостатам нужно 24 вольта. Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю.

Программируемые модели электронных терморегуляторов могут работать от встроенного, от выносного или от двух вместе датчиков температуры. Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

GSM управляемые контроллеры позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Еще одним видом дорогостоящих и многофункциональных розеточных терморегуляторов являются Wi-Fi регулируемые. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Демонстрация работы умного устройства – розеточного GSM термостата:

Нюансы выбора розеточного устройства

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель

Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате

Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт. Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур. Это может быть:

Это может быть:

  • -5 до +45;
  • 0 до +100;
  • -15 до +30;
  • и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели. В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен.

Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме. Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно лишь в загородном доме, когда за пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19 градусов.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне. Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про степень защиты прибора. В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Еще один критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

  • Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
  • Пассатижи для работы с электрокабелем.
  • Индикаторная отвертка или тестер.
  • Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.


Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

  • От автомата к термостату ведут два провода: фаза и ноль.
  • От автомата отходят по два провода для каждого отопительного прибора.
  • Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

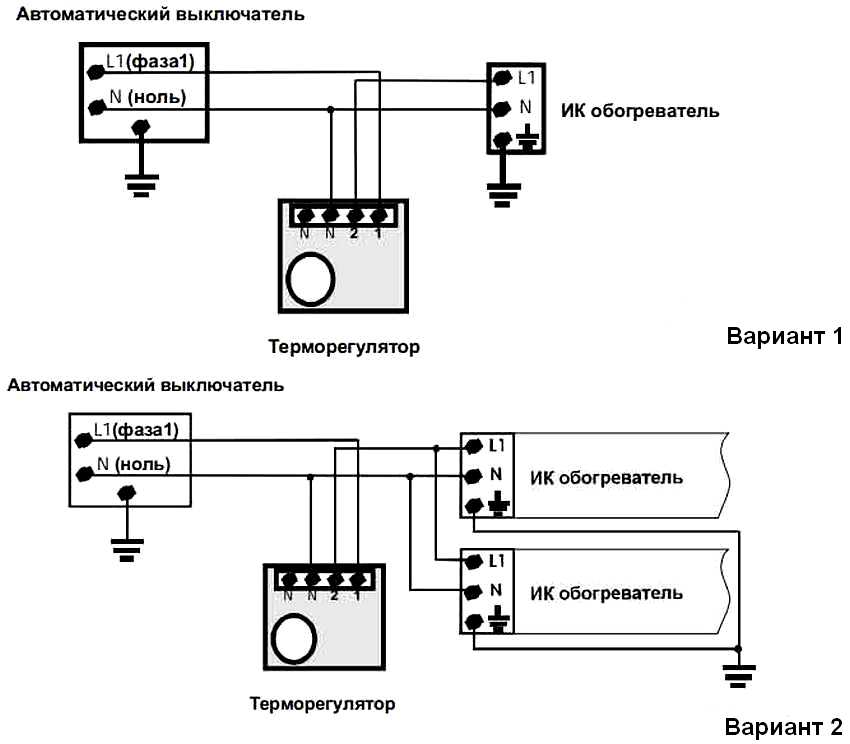

Варианты подключения инфракрасных обогревателей через термостат

Важно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

  • С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
  • Через выходные клеммы термостат подключается к магнитному пускателю.
  • Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.


С помощью магнитного пускателя

Розетка с терморегулятором: особенности выбора

Здравствуйте, уважаемые посетители! К сожалению, централизованное теплоснабжение в нашей стране функционирует не так хорошо, как хотелось бы. Осенью включение тепла часто задерживают, а весной в период последних заморозков подача уже не предусмотрена. Да и чего греха таить, и во время отопительного сезона климат во многих квартирах далек от комфортного. Поэтому многие приобретают электрические обогреватели.

Но эти приборы прибавляют хлопот. Приходится следить, чтобы в комнате не стало слишком жарко или вовремя включать его для прогрева помещения. Это весьма трудозатратно. Чтобы избежать этой ситуации, стоит покупать обогреватели со встроенным термостатом, но они довольно дорогие, Есть другой выход – подключить устройство через специальное приспособление, которое называется розетка с терморегулятором.

Как выбрать терморегулятор

Чтобы устройство служило долго и радовало владельца, необходимо ответственно подойти к покупке

Выбирая терморегулятор для потолочного обогревателя или любого другого, первым делом обращаем внимание на мощность обогревателя. Она не должна быть больше, чем допустимая для терморегулятора

К примеру, большинство тех устройств, что представлены на рынке, рассчитаны для работы под нагрузкой 2 кВт, 3 кВт, 3,5 кВт. Идеально, когда нужная для обогревателя мощность на 30 % меньше, той, что указана на обратной стороне термостата. Также при выборе обращают внимание на помещение, где будет использоваться розеточный терморегулятор для инфракрасного обогревателя. Каждая модель имеет свои диапазоны температур. Необходимо выбирать устройство в соответствии с особенностями конкретного помещения.

  • Sardo.
  • Devolt.
  • Socket.

Еще важна степень защиты. Большинство того, что представлено на рынке, имеет стандарт IP20 – категорически запрещено пользоваться таким оборудованием в помещениях, где есть повышенный уровень влажности.

Обзор моделей

Капиллярные термостаты для бытового использования должны быть надежными, долговечными, с простой схемой подключения. Далее будет дано описание 3-х наиболее подходящих для бытового использования термостатов.

AZT-6

Термостат механический. Основное назначение: контроль температуры водяных калориферов. Прибор оснащен только ручкой подстройки рабочей температуры срабатывания. Работает в режимах — 15 + 85 градусов C.

Из преимуществ:

  1. Простота подключения.
  2. Быстрая отсечка.
  3. Миниатюрный внешний вид.
  4. Низкая цена.

AZT-6 отличный помощник для контроля температурных изменений воздуха в доме.

Ballu BMT-2

Регулятор температуры для нагревателей и вентиляционных систем. Рабочий диапазон +5–35 °C. Прибор используется для переключения между нагревательными приборами и системами вентиляции. Имеет встроенное оповещение о смене режима работы. Может быть использован для подключения сразу 4 приборов в общую систему, с их последующим разделением по температурным режимам.

Из плюсов:

  1. Высокая надежность.
  2. Простота управления.
  3. Несколько пар подключения.
  4. Не высокая цена.

Регулятору Ballu BMT-2 можно доверить контроль температуры в доме, при электрической нагрузке более 10 ампер.

Terneo EG

Прибор разработан для контроля температуры в инкубаторе. Модель полностью электронная. Имеет на корпусе дополнительную розетку. Работа в инкубаторах не единственное назначение этой модели. Ее можно использовать для работы в складских и подвальных помещениях.

Из плюсов:

  1. Простая настройка параметров.
  2. Хорошо читаемый дисплей.
  3. Наличие звукового оповещения о срабатывании.
  4. Дополнительная розетка.

Terneo EG очень надежен. Через данное устройство можно подключить несколько приборов и задать температуру срабатывания для каждого устройства.

Лучшие терморегуляторы для батарей отопления

Далеко не все приборы для отопления жилых помещений комплектуются терморегуляторами, что требует дополнительного приобретения такого помощника. Сделать это необходимо в первую очередь по причине экономии. Кроме того к одному прибору можно подключать сразу несколько бытовых устройств. Чаще всего терморегуляторы для котлов отопления комбинируют с теплым полом и другим оборудованием. В рейтинге будут представлены лидеры по спросу, положительным откликам, качеству и цене.

Techem HKR

Первостепенная задача этого агрегата – регулирование серийных вентилей отопительного оборудования во внутренних помещениях. Для удобства эксплуатации предусмотрен большой дисплей с подсветкой. Автономность обусловлена наличием 2 батареек Mignon. Моментальная регулировка температуры экономит затраты электроэнергии, режим работы можно программировать под собственные запросы. Система защиты и безопасности в данном случае – это регулярное самотестирование для профилактики отложений извести, заеданий вентилей. Среди дополнительных функций – режим «Отпуск», «Вечеринка», защита от детей, от замерзания.

Достоинства

  • Универсальность подключения;
  • Автономность;
  • Большой информативный дисплей;
  • Установка температуры комфорта;
  • Дополнительный функционал;
  • Хорошая система защиты.

Недостатки

Слишком мелкий шрифт инструкции.

Достойным предложением на рынке считаются любые виды термоконтроллеров марки Techem. Специалисты подчеркивают надежность конструкции, долгий срок службы.

Valtec угловой ½

В данном случае терморегулятором выступает угловой клапан, позволяющий в автоматическом режиме контролировать расход теплоносителя через прибор отопления. Основное требование от производителя – установка в систему с максимальной рабочей температурой 110 °С, давлением до 10 атмосфер. Точность поддерживаемой температуры соблюдается вплоть до 1 °С. Полусгон способствует монтажу/демонтажу без вмешательства в трубопровод.

Достоинства

  • Компактность;
  • Легкий монтаж;
  • Можно ремонтировать;
  • Срок службы до 30 лет;
  • Качество изготовления;
  • Низкая цена.

Недостатки

  • При давлении воды свыше 10 бар может затопить квартиру;
  • Возможен брак.

Марка Valtec пользуется доверием специалистов в области сантехники. Этот предохранительный клапан демонстрирует полную безопасность, функциональность, если следовать условиям монтажа к отопительным устройствам. В редких случаях попадается брак, из-за чего такой терморегулятор для воды не выдерживает давления/температуру и пропускает воду.

Лучшие климатические комплексы

Установка терморегулятора на батареи отопления

Поддержать правильную температуру и при этом оптимизировать траты на ЖКХ можно с помощью установки терморегуляторов на батареи отопления. В этом случае, для начала необходимо отключить подающий стояк. После слива воды из системы, осуществляется монтаж.

Как установить терморегулятор на батарею:

  • Отрезать трубопровод на небольшом расстоянии от радиатора;
  • Отсоединить трубопровод и кран, если он был в наличии, от батареи;
  • Собрать трубную обвязку и установить на необходимое место;
  • Соединить обвязку с трубами подводки.

Для того чтобы правильно настроить установленный терморегулятор, важно исключить возможность утечки тепла и затем открыть клапан до упора. Если все эти меры были соблюдены, то температура начнет подниматься

При выборе вентиля для батареи, обратите внимание на надежность самой конструкции. Например, комплект FAR FV 1150 34 выполнен из высококачественной латуни, а благодаря надежным прокладкам, он исключает любые протечки

Терморегуляторы

Не секрет, что современная отопительная система в большинстве регионов не может порадовать своих потребителей стабильным и качественным обогревом. В случае, когда мощностей центральных систем отопления не хватает, на помощь приходят разного рода обогреватели.

Чаще всего у большинства моделей предусмотрена работа в нескольких режимах плюс встроенная защита от перегрева. И всё. В принципе со своей работой они вполне справляются. Но что делать, когда есть желание, чтобы обогреватель сам мог включаться, когда температура становится некомфортной, и выключаться, когда в комнате слишком жарко.

На помощь придут автоматические терморегуляторы для обогревателей. Они сами способны выдерживать режим и интенсивность работы отопительного прибора, и, самое главное, можно задавать периодичность работы. Принцип устройства достаточно прост: датчик температуры и электронный модуль управления, который замыкает или размыкает цепь электропитания согласно заданной программе. Для более точной работы терморегуляторы могут оснащаться внешним датчиком температуры выносного типа.

Выбор

Критерии выбора трубчатого нагревателя с терморегулятором:

  • Необходимая мощность должна соответствовать мощности бойлера;
  • В случае необходимости должна быть возможность заменить комплектующие детали или всё устройство.
  • Наличие гарантийного обслуживания производителя.
  • Диапазон температур терморегулятора. Этот показатель определяет максимальную температуру нагрева воды.
  • Назначение терморегулятора. Это может быть защитная, регулировочная или смешанная функции.

Перед тем как включить нагреватель, необходимо убедиться, что ТЭН полностью погружен в воду; после включения этого делать нельзя.

Управление

По типу управления выделяют несколько видов терморегуляторов для обогревателя. Согласно этому различают следующие приборы:

Механические. Регулировка производится с помощью колесика или небольшого рычага. Монтируются в стену, по размеру не превышают габаритов розеток или выключателей. Главное достоинство — низкая стоимость.

Электронные. По сравнению с механикой обладают дополнительными возможностями — регулировкой в соответствии с временем суток, днями недели, влажностью. Работают в сети с напряжением 220-240 В.

  • Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

  • Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

  • Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

GSM-модули. С их помощью можно удаленно контролировать температурный режим в комнате. Связь осуществляется через мобильный телефон — в регулятор вставляется сим-карта, на которую поступают команды посредством смс.

Wi-Fi. Это самые дорогостоящие приборы. Управление производят со смартфона, компьютера, планшета с выходом в интернет. Позволяют программировать желаемые параметры на неделю вперед. Подобные гаджеты целесообразно ставить туда, где обогреватель служит единственным средством отопления.

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

  • Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
  • Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
  • При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
  • Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
  • Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
  • При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
  • При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
  • Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
  • Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

  1. Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
  2. Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
  3. К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
  4. Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
  5. После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
  6. Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.

Принцип работы и техническое описание

Все терморегуляторы работают похожим образом, хотя и существуют некоторые различия из-за разнообразия видов терморегуляторов. В целом, можно выделить два общих принципа работы любого термостата:

  • Настраиваемость. Можно выставить температурный порог, при котором обогреватель будет включаться и выключаться. Также можно использовать его для уменьшения или увеличения мощности работы обогревателей.
  • Наличие термодатчика определяющего температуру воздуха в помещении.
  • Возможность подавать и отключать питание розетки. В случае достижения определенной температуры термостат автоматически разрывает цепь и тем самым выключает отопление.

В техническом плане терморегуляторы различаются следующими характеристиками:

  • Совместимость с разными бытовыми приборами. Кому-то нужен терморегулятор для обогревателья, кому-то — для кондиционера или бойлера, котла. Также бывают терморегуляторы для другой бытовой техники.
  • Конструкционно. Бывают механические, электронные, дистанционные терморегуляторы. Самые дешевые — механические. Электронные и дистанционные стоят больше, но делают управление нагревателем еще более комфортным.

Правильная установка терморегулятора в розетку

Монтаж розеточного регулятора обеспечивается простым включением в розетку. Чтобы устройство работало долго и показывало точные цифры, стоит обратить на некоторые особенности крепления:

Для правильного восприятия температурного режима важно установить прибор на уровне 1,2 – 1,5 м от пола.
Если розетки находятся вблизи обогревательного элемента, стоит использовать розеточный вид с выносным датчиком – 1,5-2 м.
Не нужно крепить над радиатором отопления, вблизи него. Это помешает получить точные данные о температуре.
Устанавливать только в рабочую розетку.
Бытовые обогреватели должны быть исправными.
Мощность обогревателя соответствует нагрузке, которую может выдержать определенная модель контроллера.
После включения терморегулятора в розетку, важно произвести настройки работы.

Как выбрать терморегулятор с выносным датчиком температуры воздуха

Все указанные выше параметры оценки качества и функциональных характеристик относятся и к терморегуляторам с выносным датчиком. В данном случае отличие составляет вариант монтажа техники. Работа такого элемента, вне зависимости от места установки, едина – автоматический регулятор получает и передает данные о температуре воздуха. Это позволяет определить недостаток компенсируемой температуры. В зависимости от функциональных возможностей, работа выносного датчика будет более точной, нежели розеточного типа. Причина особенности – удаленность от непосредственного источника тепла.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
