Подключение электроплиты своими руками: пошаговая инструкция

Пошаговая инструкция подключения через розетку

Электропечь может подключаться с помощью отдельной линии электропитания к щитку. Она должна питаться напрямую от щитка.

Кабели питания, автоматический выключатель и УЗО

Кабели питания нужно брать ВВГ, они сделаны по ГОСТу. Они нужной толщины сечения и имеют правильное покрытие. ВВГ – это специальная аббревиатура. Первая В означает поливинилхлорид, который изолирует провод. Вторая В – ПВХ, материал наружной оболочки. Г – говорит о том, что нет броневого слоя.

Питание к технике подается через устройство защитного отключения и автоматический выключатель. Эти устройства можно заменить дифференцированным автоматом. Оба удобно размещаются в одном корпусе. Минус соединяется с общей шиной, желто-зеленая жила – с шиной заземления. Такой автомат лучше подобрать с шагом, равным потреблению электроприбора: 50А или 63А.

Установка розетки

Выбор розеток в продаже очень большой. Есть черные по низкой цене, сделанные из карболита. Существуют розетки светлого цвета с различным дизайном, на них цена повыше. Также различаются скрытые и наружные устройства. Бывают образцы с защитой от пыли, влаги и перегрузок сети. Есть трехконтактные – для однофазной сети, четырех- и пятиконтактные – для двух- и трехфазной сети соответственно.

Пошаговая инструкция установки розетки:

Убедиться, что тока нет в проводе, который используется для установки.
Перфоратором создать выемку в стене для основы розетки.
Продеть в подрозетник кабель.
Зачистить кончики проводков.
Прикрепить проводки с соответствующими разъемами внутри розетки.
Зелено-желтый прикрепить посередине.
Остальные жилы прикрепить соответственно расположению на схеме.
Приклеить основу розетки любым пригодным строительным раствором.
Когда клей высохнет, дополнительно прикрутить большим шурупом и прикрепить крышку.

После можно включить электропитание и проверить, работает ли розетка.

Открытие задней панели электроплиты

На обратной грани плиты установлена маленькая крышка, под которой скрываются клеммы для проводов, к ней будет подключаться кабель. Нужно ее открыть.

Подключение провода

Важно присоединить проводки на клеммной коробке правильно. В документах на печь или на самом корпусе изображена схема подключения при разных видах сети

Провода подключаются к клеммам строго по схеме. Сначала – заземление, затем – нулевой, после – фазовые провода.

Подключение к сети

Необходимо убедиться, что сборка правильная, и части, проводящие ток, закрыты. Для этого следует включить автомат и УЗО и убедиться, что в розетке есть напряжение. После нужно проверить работу функций устройства.

Закрытие панели

Установка электрической печи – дело ответственное. Закончив соединение, нужно еще раз свериться со схемой. Надо убедиться, что все подсоединено правильно. Останется подтянуть винты, закрыть крышку и аккуратно завинтить болты. Эти конструкции часто бывают хрупкими, поэтому надо действовать аккуратно, чтобы ничего не сломать.

Типы электроплит

Несмотря на большое разнообразие, все электрические плиты можно разделить на группы, руководствуясь такими взаимозависящими критериями, как тип используемых конфорок и материал, из которого изготовлена варочная поверхность.

Тип конфорок

Современные электроплиты оснащаются встроенными нагревателями (конфорками) разного типа. Стандартное количество составляет 4 элемента, но в отдельных моделях может встретиться и 6 нагревателей. Исключением являются некоторые бюджетные модели, в которых устанавливают 2 конфорки.

Промышленностью выпускаются такие типы конфорок:

трубчатые (ТЭН);
рапидные (спиральные);
галогенные (Halo-Light);
ленточные (Hi-Light);
индукционные.

Как правило, ТЭНы закрываются чугунными «блинами», однако могут эксплуатироваться и без них (настольная электроплитка «Мечта 010Н Элна» и др.). Рапидные нагреватели используются для организации так называемых зон расширения на современных варочных панелях. В электроплитах прошлых лет выпуска нихромовые спирали прятали внутри чугунных «блинов» или размещали на открытом керамическом основании (раритетные электрические плитки настольного типа).

Материал варочной поверхности

При изготовлении варочных поверхностей отечественных и зарубежных электроплит используются:

легированная сталь, на которую наносят прочную антикоррозионную эмаль, обладающую высокой стойкостью к воздействию высоких температур;
нержавеющая сталь;
стеклокерамика.

Духовые шкафы

Практически все бытовые электроплиты помимо варочных панелей с конфорками имеют духовки, которые могут быть:

статическими, т.е оборудованными двумя ТЭНами (верхним и нижним), обеспечивающими равномерный нагрев продуктов со всех сторон;
многофункциональными, использующими для работы принцип конвекции, при этом равномерное распределение нагретого воздуха по всему объему духового шкафа осуществляется посредством вентилятора.

Тонкости эксплуатации

В процессе эксплуатации гибких газовых шлангов, как и всего газового оборудования, следует строго соблюдать правила техники безопасности. Газ является объектом повышенной опасности и требует безоговорочного исполнения ряда важных условий.

Помещение, где установлено газовое оборудование, должно быть оснащено вентиляционным отверстием, а форточка или окно должны свободно открываться. Данное требование обусловлено необходимостью притока кислорода, поддерживающего горение.
Сразу после установки или замены гибкого шланга необходимо проветрить кухню, убедиться в том, что регуляторы конфорок и духового шкафа находятся в выключенном положении, промазать все соединения раствором хозяйственного мыла и лишь после этого открыть кран подачи газа, расположенный на магистральной трубе.
В случае появления мыльных пузырей в месте резьбовых соединений следует немедленно перекрыть газовый кран и принять меры по повторной герметизации стыков. Если же пузыри не появились, то можно приступать к пробному запуску печи, не удаляя мыльный раствор со стыков. Это необходимо для того, чтобы проследить, как будут вести себя соединения под давлением.
Зажигать конфорки следует специальной пьезозажигалкой для газа либо спичками. Использование бензиновых моделей, а также не приспособленных для этого газовых зажигалок курильщиков – запрещено.
Перед розжигом духовки рекомендуется открыть дверцу шкафа и проветрить его в течение нескольких минут. Затем нужно скрутить бумажный жгутик, зажечь его от пламени спички и поджечь горелку.
После того как все конфорки и духовой шкаф будут включены, необходимо ещё раз проверить резьбовые соединения гибкого шланга на присутствие пузырей, при их отсутствии – удалить мыльный раствор с помощью влажной тряпки.
Горение голубого топлива должно протекать равномерно, без отрывистости и всполохов огня, которые могут повлечь за собой выделение угарного газа и деформацию конфорок

Пламя должно иметь голубовато-фиолетовый оттенок без красно-жёлтых проблесков, а высота его должна составлять не больше 2,5 см.
В процессе приготовления пищи важно следить за тем, чтобы пламя едва касалось дна кастрюли и не выходило за её пределы. Иначе при соприкосновении газа с холодной поверхностью дна происходит эффект «химического недожога», ведущий к риску образования СО2. В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе

Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.

В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе. Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.

О том, как установить шланги для газовой плиты, смотрите в следующем видео.

Прямое включение

Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети. Этот вариант считается наиболее безопасным из всех возможных. Это объясняется тем, что риск перегрева существенно снижен, ведь дополнительные соединения, которые могут этому способствовать, отсутствуют. Однако, если есть необходимость отдельного отключения, то в таком случае не обойтись без установки клеммной коробки или розетки.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект УЗО + защитный автомат.

Вместо этой пары для экономии места в щитке нередко применяют дифавтомат.

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с правилами выбора автомата.

READ Stenn наушники как подключить

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для выбора УЗО принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С выбором проводов тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами

Очень важно по окончании работы выполнить проверку устройства

Как подключить электроплиту к сети 220 В

Трехконтактная силовая розетка

Для подключения к сети 220 вольт нужно использовать трехконтактные силовые розетки, трёхжильный кабель, вилку с номинальным током, который больше 32 ампер.

Кабель сначала соединяют с плитой. Надежнее всего предварительно обжать контактными пластинками проводники.

После проделанных действий вилку подключают к кабелю. Нужно открутить крепежные винты (их два), после чего снять крышку вместе с контактами. Фиксирующая планка тоже снимается.

Убирают защитную изоляцию с края гибкого кабеля (на 5-6 см), и расправляются проводники. Далее зачищают концы от изоляции (до 2 см). Кабель после разделывания заводится в корпус вилки.

https://youtube.com/watch?v=uwtujm8giZI

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Выполняем заземление

Необходимость в заземлении объясняется большой мощностью кухонного электроприбора. Его выполнение возможно, во-первых, при использовании имеющегося общего заземления строения жилища. С этой целью следует обратиться в ЖЭК для подтверждения информации о подключении распределительного щитка собственных квадратных метров к домовому заземлению. При подтверждении данной информации электропровод земли должен быть подсоединен к заземлению щита распределения, который представляет собой наиболее толстый электропровод, который в свою очередь подсоединен к щитовому корпусу болтом.

При отсутствии домового заземления в собственном доме или при расположении квартиры на первом этаже, заземление может быть оборудовано самостоятельно. Для этого в землю вбивают три прута, соединяемые металлической лентой, к которой крепится проволока из стали. Ее прокладка осуществляется в дом, где подсоединяется электропровод земли.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Частые ошибки при подключении

При самостоятельном подключении плиты возможны различные ошибки и просчеты. Нередко они вызывают сбои в работе оборудования или приводят к воспламенениям. Чтобы исключить их, следует учитывать такие требования:

Категорически запрещено использовать простую вилку и розетку в 16 А для индукционных панелей мощностью от 3,5 кВт.
Если сечение кабеля составляет 2,5 мм, его нельзя использовать для плит мощностью от 7 кВт.
При отсутствии фазной перемычки на одной из клемм часть конфорок перестанет функционировать, или плита не включится.

Нередко пользователи жалуются на странную работу варочной панели, утверждая, что она произвольно включается и выключается. Подобная проблема возникает не из-за ошибочного подключения проводов, а по причине срабатывания защиты от детей. Такая функция присутствует на большинстве современных плит и запускается при хаотичном нажатии клавиш управления. Кроме того, в продаже доступны приборы с опцией распознавания посуды – если на конфорке отсутствует кухонная утварь, она не запустится.

Если во время запуска плиты срабатывает только половина конфорок, а другие демонстрируют остаточное тепло, возможно, были допущены ошибки при подключении. Такое явление возникает при однофазном подключении трехфазных систем. Панель автоматически ограничивает подачу тока.

Подключить индукционную варочную плиту в квартире или частном доме несложно. Однако такой процесс требует от каждого пользователя повышенного внимания и ответственности. Перед началом работ следует учесть ряд факторов, включая мощность сети, число фаз и параметры проводов, проложенных между плитой и распределительным щитком.

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

трехжильный кабель,
трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Схема

Правильное подключение встраиваемой духовки и варочной панели должно осуществляться исключительно на основе строительных норм и правил. Согласно им, подключение можно производить только радиальным способом. Это означает, что питание варочной плиты должно обеспечиваться отдельным кабелем, который будет напрямую подключен к распределительному щитку. Ни в коем случае нельзя подключать к этому кабелю другие бытовые приборы и технику.

Что касается схемы подключения данных приборов в современных квартирах, то она обычно включает в себя применение одной фазы в 220В. Если же речь идет о частном доме, то здесь более рациональным решением будет монтаж трехфазной системы, благодаря чему при работе конфорок нагрузка будет равномерно распределяться сразу на три фазы.

Технология подключения

Монтаж электродуховки и варочной поверхности является крайне ответственным процессом, который требует наличия специальных умений и знаний. Технология подключения выглядит следующим образом. Прежде всего необходимо проверить, под каким напряжением будет работать бытовое устройство и изучить инструкцию от производителя – они обычно рекомендуют, как лучше всего производить подключение.

Руководство пользователя любой современной электроплиты включает в себя информацию о том, как именно стоит подключать прибор. В зависимости от своего вида, варочные панели могут устанавливаться к сетям в 220В и 380В, а вот духовка – только на 220В. Клеммник еще на заводе монтируется с перемычками, что в значительной степени упрощает процесс подключения.

Грамотный монтаж электрической плиты включает следующие этапы.

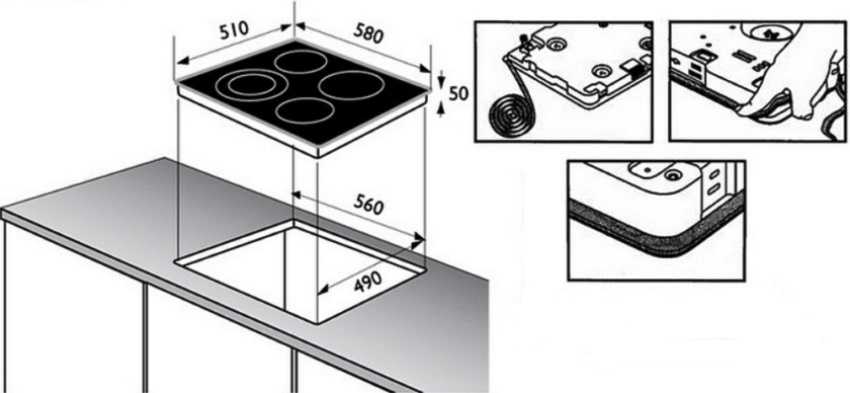

Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.
Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

При самостоятельном монтаже варочной панели нужны будут самые простые знания в области электрики

Прежде всего нужно разобраться с конструктивными особенностями прибора и в процессе установки принимать во внимание все рекомендации производителя. Подключение варочной панели, вне зависимости от ее разновидности, должно осуществляться при помощи четырехжильного кабеля. Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности

Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности.

Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Если установка варочной поверхности производится в однофазную сеть на 220В, то рекомендуется применять медные перемычки или же выбрать варианты, сделанные из латуни. Перед тем как присоединить прибор, лучше всего начертить схему, которая будет соответствовать определенным условиям. Независимые встроенные модели подсоединить к электричеству гораздо легче, чем цельные.

Таким образом, процесс подключения духового шкафа и варочной панели включает в себя множество нюансов и правил, следование которым гарантирует исправную работу прибора и безопасность при его использовании. Самое главное при подсоединении к электросети – правильно выбрать кабели с нужным сечением, грамотно их уложить и ставить только качественный автомат.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

Подключение газовой плиты — правила безопасности

Природный газ, используемый для приготовления пищи в коммунальных домах, обладает высокой взрывоопасностью, поэтому соблюдение правил безопасности при работе с газом является основным условием при проведении работ с газопотребляющим оборудованием. Подсоединение плиты к системе газоснабжения проводят с учетом следующих требований:

Для подводки газа в бытовом хозяйстве применяют специальные гибкие шланги из различных материалов, имеющие бирку производителя с указанием даты изготовления.

Рис. 2 Газовые плиты с подводкой к газовой трубе

Правила подключения газовой плиты в квартире регламентируют длину шланга, которая не должна превышать 4 метров, если необходимо отнести плиту на большее расстояние от газоподающего трубопровода, перекрывают подачу газа и приваривают к магистрали отрезок металлической трубы нужной длины.
Гибкий подводной шланг монтируют в легкодоступном месте, стараясь не перекрывать его неразборными строительными конструкциями, требования к подключению не допускают использование двух отрезков с любым видом соединений.
Если находящийся в зоне видимости шланг имеет не слишком эстетичный внешний вид, его оклеивают самоклеящейся пленкой или бумагой, запрещается использование любой краски, способной повредить полимерную поверхность подводки.
Некоторые современные плиты с газовой варочной поверхностью имеют встроенные электрические духовые шкафы с мощными нагревателями. В этом случае для подводки электроэнергии организуется отдельная сеть со своим устройством защитного отключения УЗО. При ее размещении следует соблюдать правила эксплуатации электроустановок ПЭУ, регламентирующие следующие параметры:

Расстояние от электророзетки до газоподающей трубы должно быть не менее 500 мм.
Просвет между питающим кабелем плиты и газопроводной трубой не должен быть менее 100 мм.

Рис. 3 Схема подключения плиты

Правила подключения плиты в квартире

При использовании плиты в квартире ее подключение лучше доверить специалистам газоснабжающих служб и организаций, с которыми предварительно следует заключить договор на поставку природного топлива с открытием лицевого счета для оплаты услуг. Договор обычно необходим при приобретении в собственность новой квартиры, перечень документов, которые в общем итоге нужны для подключения газовой плиты с соблюдением всех норм, выглядит следующим образом:

Свидетельство о праве собственности на квартиру и справка, подтверждающая государственную регистрацию жилья.
Техпаспорт на квартиру.
Старый договор на техническое обслуживание плиты и книжка абонента при ее наличии.
Паспорт на устанавливаемую плиту и газовый счетчик.

Собранные домовладельцем документы подаются в службу газа, после чего ее специалисты выдают бланки для заполнения договора на газоснабжение. После заполнения бумаг и инструктажа по эксплуатации газовых установок, договор подписывается обеими сторонами с выдачей разрешения на подключение оборудования.

Рис. 4 Патрубки газовых плит и панелей

Правила подключения плиты в частном доме

Если в городской квартире в обязанности специалистов газоснабжающей службы, с которой собственником заключен договор в добровольно-принудительном порядке, входит обязательная проверка газового оборудования не менее одного раза в полгода для безопасности всего дома, то в частном секторе дело обстоит иначе.

Здесь домовладелец самостоятельно принимает решение о газоснабжении, он может подключиться к центральной газопроводной магистрали и заключить договор с соответствующими службами по аналогии с квартирами, или использовать автономное газоснабжение баллонами и газгольдерами.

При последних вариантах с наибольшей вероятностью придется подключать газовую плиту самостоятельно или с привлечением наемных специалистов без каких-либо гарантий. Поэтому к делу следует подходить с полной ответственностью и внимательно изучить технологии, чтобы правильно выбрать комплектующие и провести качественный монтаж.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску

Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.
