Распаечные коробки для скрытой проводки под штукатурку

Основные схемы расключения

Существует несколько схем соединения проводов в распределительной коробке:

• для коммутации розеток;
• для организации выключателей с одной или несколькими клавишами.

В коробке могут одновременно находиться контактные пары для разных потребителей. При разработке чертежей электропроводки следует учитывать количество проводов, способ коммутации и габариты соединителей. В ряде ситуаций целесообразно установить несколько коробок, обеспечивая простоту соединения и наличие свободного пространства для циркуляции воздуха, охлаждающего контакты.

Подключение розеток

Правильное подсоединение проводки в распредкоробке предусматривает организацию отдельной линии для каждой розетки, состоящей из 3 проводов (нуля, фазы и заземления). При коммутации следует учитывать цветовую маркировку изоляции. Например, согласно ПУЭ для фазы используют кабели с коричневой оболочкой, для нулевой линии – с голубой, а для заземления – с изолятором желтого цвета с зеленой полосой.

Подключение выключателя с одной клавишей

Для коммутации в распаечной коробке стандартного выключателя необходимо ввести силовой провод, сделать ответвление для подачи фазы к контактной группе. Нулевой кабель сразу уходит на плафон. Выключатель разрывает фазу и обеспечивает безопасность обслуживания осветительного прибора. По подобной методике можно расключить выключатель, установленный на поверхности стены или заглубленный в материал перегородки. Если на клавише имеется контрольный светодиод, то элемент по умолчанию включен в линию и начнет работать при подаче питания.

Двухклавишный выключатель

Корректное подключение выключателя с 2 клавишами предусматривает разводку общей фазы, которая идет к контактной пластине. От устройства прокладывают 2 провода к светильникам или люстре с двойной коммутацией ламп. Ноль подается напрямую к патронам, не разрывается контактами выключателя. По аналогичной технологии можно подсоединить устройства с 3 клавишами или подключить несколько выключателей для управления многоярусной системой освещения в комнате.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Материал для распредкоробок

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Плюсы и минусы

Главным преимуществом использования такой схемы подключения электрокабелей является отсутствие распределительных коробок, которые обычно устанавливаются в верхней части стены. В результате не происходит порчи внешнего вида отделки.

Стоит отметить, что скрытые под обоями или штукатуркой распределительные коробки могут вызывать проблемы при неисправности в сети. Связано это с тем, что для того, чтобы добраться до коробки, нужно будет разрушить часть декоративного оформления участка над ней. В случае с использованием данной схемы монтажа такие проблемы отсутствуют.

Кроме этого, к преимуществам такой методики монтажа относятся:

• затраты на установку электропроводки значительно снижаются;
• отсутствует необходимость формирования в стенах отверстий под распределительные коробки;
• простота монтажа и его легкость.

При этом все места соединений должны обладать доступом для профилактического осмотра и необходимого ремонта. В этой схеме слабым местом являются места соединения кабелей. Также к минусам стоит отнести то, что для прокладки требуется большая длина проводов.

Несмотря на целый ряд достоинств, установка проводки в доме без использования распределительных коробок считается вынужденной мерой. Распределительные коробки при монтаже электропроводки повышают безопасность ее эксплуатации, а также улучшают надежность работы электросети.

Как видим, электропроводка без распаечных коробок – вариант монтажа проводов, который имеет некоторые положительные моменты. Однако не стоит забывать и о недостатках. Перед установкой проводов по такой схеме нужно взвесить все «за» и «против», чтобы принять оптимальное и правильное в каждой конкретной ситуации решение.

Технология монтажа

Установка распачных коробок производится по следующей схеме:

• Создание сети штраб, предназначенных для прокладывания кабелей от электроустановочных изделий.
• Линии к выключателям и розеткам прокладываются строго вертикально, а горизонтальные можно размещать в нишах, образованных плитами перекрытий или стеной.
• Закрепление распаечной коробки в подготовленном отверстии при помощи дюбелей или саморезов и ее фиксация гипсом или алебастром (по аналогии с монтажом подрозетников скрытым способом).
• Выполнение коммутации и соединение проводов с использование клемм или путем запаивания.
• Изолированные кабели аккуратно укладываются и закрываются, при этом следует предусмотреть возможность беспрепятственного доступа.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

Скручивание жил проводников

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными. Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

• необходимость приобретения паяльника;
• это трудоемкий процесс, с которым справится не каждый новичок;
• соединение получается неразборным;
• через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

• надежность;
• доступную стоимость гильз.

Недостатки метода:

1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Соединение проводов зажимами

Классификация

Для того, чтобы изделие идеально подошло при установке в стены помещения вашего типа, нужно как следует разобраться в классификации вариантов, существующих на данный момент в продаже.

Изделия подразделяются в зависимости от материала:

• металлические;
• деревянные с противопожарной пропиткой;
• из самозатухающей пластмассы.

Покупатели могут выбрать более подходящую по форме модель:

• круглую;
• квадратную;
• спаренную — скомплектованы 2-3 и большее количество коробок (допустим, пара выходов для крышки и один для розетки).

Что представляет собой обычная коробка распаячная

• Стандартный вариант — это конструкция цилиндрической формы, используемая для монтажа. Ее закрепляют на внутренней части стены, после чего с ее помощью закрепляется элемент электропроводки.
• Специальные усики закрепляются за шуруп. Фиксация производится в полости, методом зажима со внутренней стороны. Для изготовления усиков используют пластмассу или металл, но существенных отличий при эксплуатации нет.
• Различные модели отличаются по размерам. В наши дни производители изготавливают не только монтажные коробки разного размера, диаметра и глубины. Часто их производят специально для розеток какого-либо производителя, даже для определенных моделей розеток.

Коробка распределительная для гипсокартона с крышкой может иметь неточности в размерах

В этом случае, важно проследить, чтобы элементы монтажа точно соответствовали необходимым параметрам. Если этого соответствия не будет, то во время установки могут возникнуть определенные проблемы

Лучше всего одновременно приобретать и распредкоробку, и устанавливаемый элемент. Таким образом, при установке в пустотелые стены вы избежите проблем с несовпадением габаритов, размеров элементов крепления.

Описание спаренных компонентов монтажа

• На прилавках магазинов часто можно найти коробку под розетку, изготовленную в форме 2–3 секций. Это довольно практичное решение, благодаря которому можно сэкономить бюджет. Коробки такого вида обеспечивают более комфортную эксплуатацию.
• Если вы решили приобрести спаренные изделия, то проследите, чтобы компоненты размещались в отделениях свободно, не соприкасаясь. В изделиях такого типа указывается параметр расстояния от центра одного радиуса до другого. Ориентируйтесь на него, подбирая розетку и выключатель.

Установка

Напоминаем, что все работы с проводкой необходимо выполнять только при отключенном электропитании.

Процесс установки накладных распределительных коробок не представляет сложности, достаточно разметить отверстия под крепеж, просверлить их и закрепить основание на стену, предварительно убрав с него заглушки для подвода труб или короба с кабелем. Далее достаточно соединить провода, как того требует схема электропроводки.

Фото установленной и подключенной внешней распределительной коробки

Если коробка металлическая, ее желательно заземлить (когда в проводке предусмотрено заземление).

Прежде чем включить электропитание, рекомендуем тщательно проверить правильность соединений.

Видео: Типичные ошибки при распайке ответвительной или распределительной коробки.

Процесс установки распределительной коробки для скрытой проводки несколько сложнее. Для этой цели потребуется специальная насадка на перфоратор, если требуется организовать посадочное место в бетоне или кирпиче. Для гипсокартона насадку можно устанавливать на обычную неударную дрель.

Насадка для бетона Насадка для гипсокартона

Подобрав насадку соответствующего стакану коробки диаметра, приступают к высверливанию отверстия. Работая с бетоном, рекомендуем при высверливании использовать респиратор.

Далее алгоритм установки зависит от материала стены:

• для гипсокартона достаточно вытащить высверленный круг, установить стакан и зафиксировать его крепежом;
• в бетонной или кирпичной стене потребуется выбить высверленное отверстие (края его должны быть гладкими) и установить стакан, зафиксировав его цементным или гипсовым раствором.

Далее процесс практически не отличается от действий при установке внешней коробки, который был описан выше.

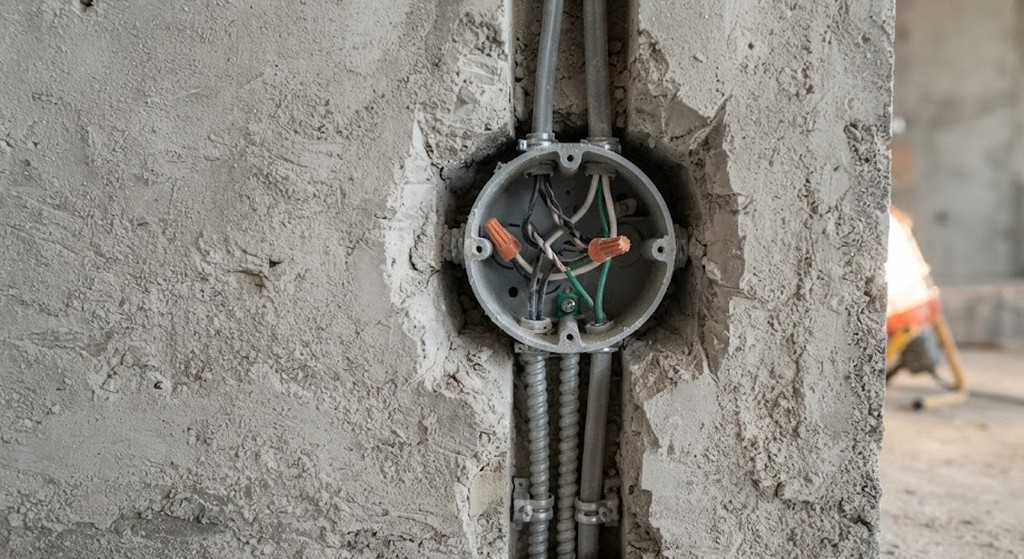

Коробка, установленная в кирпичную стену

На рисунке выше показана установленная и подключенная ответвительная коробка.

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕРм 10-08-019-01

Наименование	Единица измерения
Коробка ответвительная на стене	1 шт.
Состав работ
Не предусмотрен

Расценка не содержит накладных расходов и сметной прибыли, соответственно указаны прямые затраты работы на период 2000 года

(цены Московской области), которые рассчитаны опираясь на нормативы2009 года . Для дальнейших расчётов, данную стоимость необходимо умножать на индекс перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1

Общие правила прокладки проводки

Монтаж электрики выполняют по следующим правилам:

1. Линии располагают параллельно углам здания. Диагональный монтаж открытым способом не запрещен, но он портит дизайн.
2. Минимальное расстояние от вертикальной линии и электроточки до края оконного или дверного проема — 10 см. От горизонтальной до плиты перекрытия — 15 см.
3. Наименее допустимая дистанция от кабелей до водопроводных и отопительных коммуникаций — 50 см.
4. Наибольший шаг изоляторов — 70-80 см.
5. Соединения устраивают только в распредкоробках.

Открытые провода уязвимы для механических повреждений. Поэтому рекомендуется вести их поверху и опускать к электроточкам, даже если те расположены низко над полом. Недостаток этого решения состоит в увеличенном расходе кабеля.

Открытый тип установки

В данном случае можно сказать сразу, что при открытой установке распаечной коробки принцип соединения проводки остается таким же, как он был при закрытом способе монтажа. Отличаться будет только сам монтаж.

Рассмотрим установку открытой распаечной коробки с гибким вводом кабелей. Первое, что нужно сделать – это установить узловые коробки, а после этого можно начать подводить к ним наружные кабеля. Так как в данном случае корпус обеспечивает защиту от пыли, влаги и прочего, то провода должны заводиться в него с помощью уплотнительных хомутов. Стоит добавить, что провода должны иметь цветовую маркировку. Если это однофазная сеть, то это ноль, фаза и защитное заземление. Отличным вариантом будет повесить небольшие бирки на провода, чтобы знать их предназначение. Это поможет мастеру не ошибиться, их оставляют, пока все концы не будут соединены друг с другом. После того как будет проведен полный монтаж, можно перенести маркировку на схему, а бирки снять с проводов.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.
