Виды и характеристики индукционных ламп, достоинства и недостатки

Что дает индукционный светильник и как его правильно использовать

Индукционная лампа является естественным продолжением развития люминесцентных электроламп. Только в новой конструкции отсутствуют электроды розжига. Свечение происходит благодаря воздействию электромагнитного поля.

Устройство и принцип работы

Конструктивно эта лампа состоит из трех элементов:

1. Газоразрядная трубка с люминофорным покрытием на внутренней поверхности.
2. Индукционная катушка.
3. Генератор тока высокой частоты с питанием от электросети 220 Вольт.

Благодаря создаваемому индукционной катушкой электромагнитному полю, в колбе генерируется ультрафиолетовое излучение, которое попадая на люминоформ, преобразовывается в световой поток того или иного спектра. Никаких спиралей и электродов внутри – основное отличие индукционных светильников от всех других электроприборов искусственного освещения.

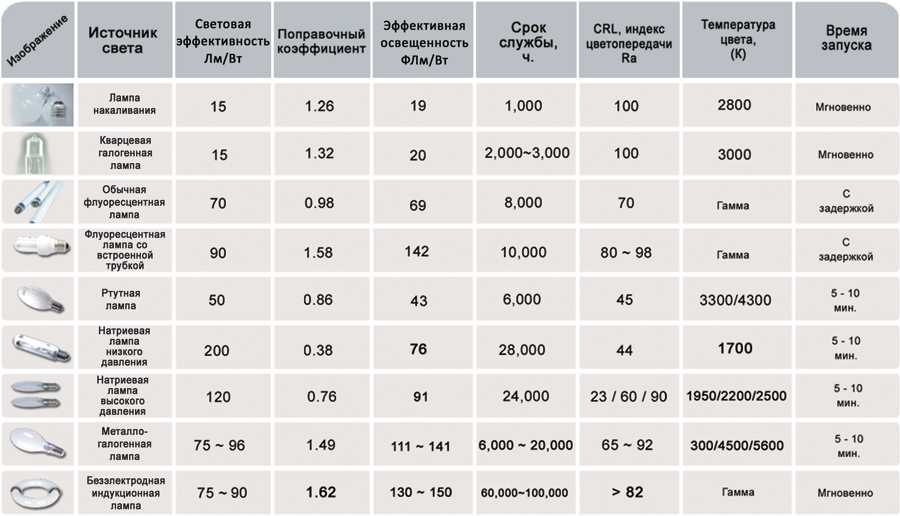

Сравнение технических характеристик различных лампочек

С одной стороны, минимальные затраты электроэнергии, а с другой – максимальная отдача света и отсутствие перегорающих элементов. Не зря индукционные люминесцентные лампочки являются самыми энергоэффективными и долговечными среди аналогов. Плюс – они не нагреваются, предельно просты в монтаже, не мерцают, имеют сбалансированный спектр и высокую светоотдачу.

Разновидность LVD осветительных приборов для теплиц

LVD, ТИЛ, фитолампа, фитооблучатель – все это тепличная индукционная лампа. Для освещения жилых помещений используются варианты стандартного «белого» свечения.

А для теплиц выбирают специальные биспектральные светильники с необходимым для растений «красным» и «синим» светом.

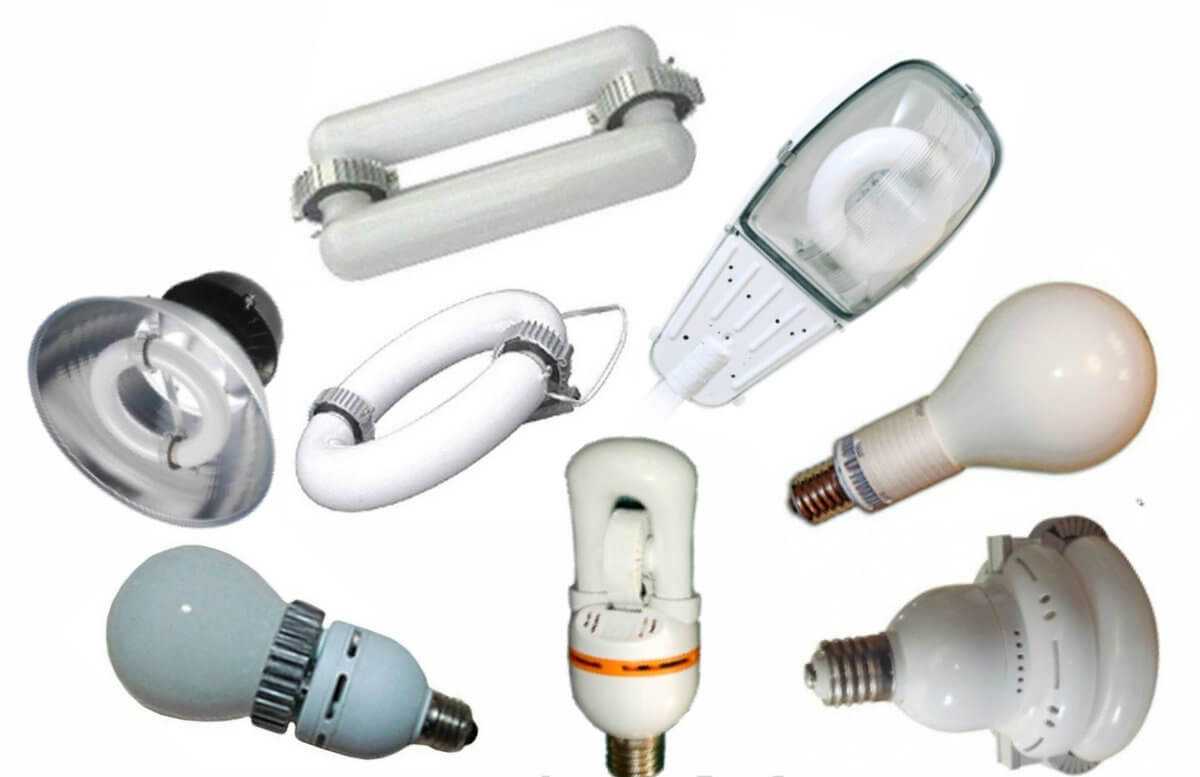

Лампы-индукционки бывают различной мощности и формы

Существует несколько типов индукционных осветительных приборов для тепличных хозяйств:

• ТИЛгп – сбалансированный вариант с распределением спектра красный/синий в соотношении 40%/49% от всего излучения (оптимально подходит для периода как роста растений, так и созревания плодов).
• ТИЛвг – используется при проращивании рассады и вегетативном выращивании (красный/синий свет в пределах 31%/59%).
• ТИЛфл – с пятидесятипроцентным красным светом, оптимальным при дозревании фруктов и овощей.
• ТИЛгп(фл)+кл – универсальное устройство с изменяемым соотношением спектров благодаря подключению дополнительной «красной линии».

Что учесть при выборе лампы

Для каждого периода развития растений рекомендуется подбирать свой тип лампы, который даст максимальный эффект.

При проращивании целесообразней всего использовать ТИЛвг. На дальнейших этапах необходимо повышать долю красного спектра и здесь больше подойдет ТИЛфл. Эти индукционные лампы узкоспециализированного предназначения меньше стоят, нежели универсальные ТИЛгп и ТИЛгп(фл)+кл. Если теплица используется только для выращивания рассады, то можно немало сэкономить на осветительных приборах.

Принцип работы индукционной люминесцентной лампочки

Монтаж индукционного освещения

При установке тепличных индукционных светильников необходимо учитывать их главное отличие от осветительных приборов других типов. LVD лампы не создают теплового потока, что позволяет пододвигать их к почве и растениям на минимальное расстояние, а также делать подвижными с возможностью быстрой регулировке по высоте. Колбы способны нагреться всего лишь до 65–70 градусов, поэтому минимальное расстояние должно составлять всего лишь 25 см от верхней части выращиваемых культур.

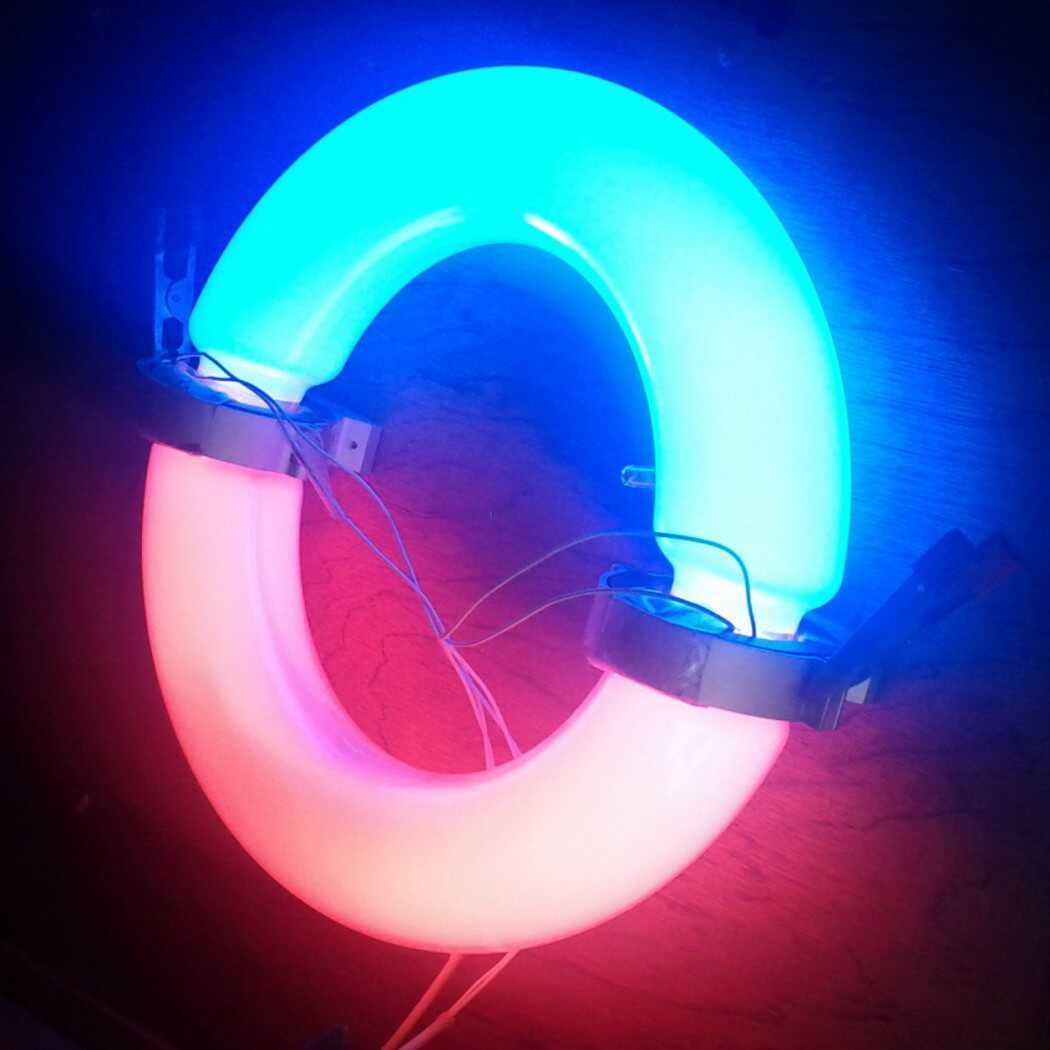

Индукционное освещение в красном и синем спектре

Преимуществ у индукционных ламп перед традиционными аналогами искусственного света масса. Минимальное потребление электроэнергии, оптимальные характеристики излучения, высокая светоотдача – все это помогает садоводам получать высокие урожаи при выращивании разнообразных тепличных культур.

Как правильно выбрать лампу

Определив все достоинства и недостатки индукционного освещения, можно приступать к подбору светильников для вашей теплицы.

Для начала надо четко определить задачи, которые ставятся перед теплицей и цели, которых вы желаете достичь в результате ее эксплуатации.

Универсальные светильники (ТИЛгп, ТИЛгп (фл)+кл) –широкий спектр излучения и возможность диммирования (изменения интенсивности излучения) позволяют использовать эти лампы на протяжении всего жизненного цикла растений.

Для выращивания рассады использование универсальных источников света нецелесообразно, в первую очередь, с экономической точки зрения. Универсальные светильники стоят не дешево.

Существуют узкоспециализированные индукционные лампы, предназначенные для определенных этапов развития растений. Их стоимость в несколько раз меньше универсальных. Использование таких ламп принесет вам не малую экономию средств.

Для этапа проращивания целесообразно использовать источники света типа ТИЛвг, иний спектр которых составляет 59%. Индукционные светильники ТИЛфл, в которых количество красного спектра равно 50%, «уместны» на этапе цветения и формирования (завязывания) плода.

Светильник эффективен для досветки рассады перед высадкой в грунт

Классификация ламп

Лампы классифицируют по форме колбы, способу установки генератора и катушки. По размещению электромагнитов выделяют светильники:

• внутренней индукции;
• внешней.

Вам это будет интересно Потолок из светодиодной ленты для осветительного короба В первом варианте катушка и сердечники находятся внутри колбы, а во втором — размещаются вокруг неё. Такие лампы служат намного дольше, ведь электромагнит легко и без препятствий рассеивает свет и тепло. В зависимости от установки балласта выделяют:

• с отдельным генератором;
• встроенным.

Разнесёнными устройствами называют светильники с наружно размещённым балластом. У второго типа электрогенератор и остальные элементы находятся в одном корпусе. Бывают приборы с разными формами:

• круглые;
• шаровидные;
• кольцеобразные;
• U-подобные.

Первые модели обладают самыми высокими производительными качествами и широким диапазоном температуры. Освещение распределяется равномерно благодаря форме колбы в виде кольца. Лампы подходят для круглых и овальных плафонов. Приборы оптимальны для использования в складских помещениях, промышленных цехах, торговых центрах, комнатах спортивного и общественного назначения.

Шаровидные выглядят как обычные лампы накаливания. Можно использовать эти светильники в стандартных патронах. Приборы моментально зажигаются, обладают высокой производительностью, но их свет тёплый и мягкий. Лампы подходят для уличных фонарей, производственных помещений, прожекторов и освещения гостиниц, супермаркетов и развлекательных центров.

Кольцеобразная форма подразумевает расположение колбы, генератора и катушки в одной конструкции. Светильники быстро запускаются даже при сильном морозе (до -35 градусов), свет не слепит, льётся мягко и рассеянно. Подходят для применения в частном доме, отеле и гостинице. В U-образных приборах генератор расположен отдельно, они излучают яркий белый цвет, не мерцают. Можно использовать их в торговых и офисных зданиях, освещают ими стадионы, магистрали, туннели метро, рекламные щиты и табло.

Технические характеристики

Также как и другие энергосберегающие лампы, индукционные модели обладают разным световым потоком. Наибольшее распространение получили светильники с потоком от 2700К до 6500К.

Приведем технические характеристики некоторых популярных моделей индукционных ламп.

Биспектральные лампы — их применяют для выращивания растений:

Кстати, небольшой мощности индукционки, светят рассеянными лучами и поэтому не жгут растения, даже при низкой высоте подвеса таких фитоламп – от 40см до 1,5м.

Отдельные растения, например томаты, очень любят такой диффузионный свет. Более того, спектр таких ламп на 2/3 соответствует ФАР (фотосинтетической активной радиации).

А это именно та радиация, которая и способствует активному росту и цветению растений в гроубоксах, теплицах, оранжереях.

Другие разновидности ламп и их технические параметры:

ПрожекторыСветильники для высоких потолковНакладные для стенКонсольные для опор освещения

Перечень плюсов и минусов

О том, что потолочные светильники промышленного типа на базе процесса индукции в газе могут служить очень долго, выше уже говорилось. Это является одним из главных достоинств подобных осветительных приборов. Но есть и другие преимущества, среди которых:

• высокий уровень светоотдачи, который снижается лишь незначительно после длительной эксплуатации, светодиодные приборы имеют сходные значения данного параметра, но в более узком диапазоне;
• высокий КПД (в районе 0,9), а вот светодиодные лампы характеризуются более высоким показателем этого параметра – 0,95;
• длительный срок гарантии от производителя ввиду повышенной степени надежности (до 5 лет);
• невысокая цена, если рассматривать светодиодные лампы, то их стоимость будет выше;
• непродолжительный срок окупаемости.

Сравнение с различными видами ламп

Осветительные приборы индукционного типа небольшой мощности предлагаются по сравнительно высокой стоимости, что отчасти является их минусом. В дополнение к этому светодиодные приборы нагреваются в меньшей мере, чем потолочные индукционные аналоги.

Обзор производителей

Лидерами по изготовлению индукционных источников света являются компании DAR Light, ITL, iEK. Купить потолочные светильники промышленного типа последнего из названных производителей можно за 10 000-13 000 руб./шт. Мощность при этом варьируется в пределах 200-300 Вт в зависимости от исполнения.

Нормы предъявляемые к промышленному освещению

Освещение промышленных объектов должно обеспечивать достаточный уровень видимости для поддержания непрерывного процесса работы. На некоторых участках требуется освещение области зрительной задачи, что позволяет повысить качество работы, при этом все помещение не освещается.

Между рабочими местами находится зона непосредственного окружения, где достаточно менее интенсивного свечения. Например, если для области зрительной задачи нормой является уровень освещенности 750 лк, то в зонах непосредственного окружения рабочих мест значение этого параметра будет ниже – 500 лк.

Таким образом, индукционные светильники во многом сходны с такими источниками света, как светодиодные исполнения: по некоторым параметрам превосходят, по другим – проявляют идентичные показатели. Но вот КПД больше именно у светильников на базе светодиодов. Тогда как надежность и длительность работы выше у индукционных осветительных приборов.

Устройство лампы накаливания

Основные детали, из которых состоит конструкция ЛН это-цоколь, сосуд, электроды, держатели для ниток накаливания, тело накаливания, контакты и изоляция. На рисунке 10 можно увидеть строение лампочки.

Перед покупкой лампы желательно получить консультацию специалиста. Не рекомендуется отдавать выбор неизвестному производителю, так как могут попасться бракованные изделия, которые не будут работать положенный срок, или вообще разорвутся под напряжением. Качественные производители всегда дают гарантию не менее 30 дней на лампы накаливания. Покупатель имеет полное право обмена изделия или возврата средств, если работа лампы была менее 10 часов или она перегорела моментально.

В заключении нужно отметить, что лампы накаливания уже давно перестали быть популярными среди людей. Однако необходимо подчеркнуть, что среди таких изделий есть огромный выбор, для машин, уличного освещения, самолетов и так далее. К сожалению, ЛН нельзя использовать вблизи изделий, изготовленных из дерева. Так как иногда бывает сильный нагрев и разрыв спирали, из-за чего может возникнуть чрезвычайная ситуация.

Принцип действия

По своему действию индукционные лампы совсем несложные. Индукционное поле возникает в газовой среде, заполненной колбы. После этого появляется разряд, а люминофор энергию разряда преобразует в свечение.

Однако полученные результаты впечатляют, поскольку технические характеристики у такой лампы намного лучше, чем у других применяемых осветительных приборов. Ее можно назвать высокочастотным трансформатором, где функцию вторичной обмотки выполняет внутри колбы разряд высокой частоты. Катушка (первичная обмотка) может подключаться к разным источникам питания: к сети 220 или 380 Вт или к постоянному току.

Разновидности светильников

Благодаря схеме светильников индукционного типа такие изделия можно выпускать с разной мощностью в пределах от 15 до 500 Ватт и выше. Самые мощные устройства применяются в промышленных целях.

Простое устройство лампочек позволяет очень быстро и просто переоборудовать обычный светильник в индукционный. По этой причине лампы выпускают со стандартными патронами. Также производители делают кольцевые лампы.

Основные характеристики

Благодаря безэлектродному исполнению, сроки эксплуатации индукционных лампочек значительно больше, чем у традиционных люминесцентных аналогов. Производители заявляют, что рабочий период составляет 60 000−150 000 часов.

Основной характеристикой этих светотехнических устройств является высокая светоотдача, составляющая около 80 лм/Вт. В отдельных вариантах производители пытаются повышать эти показатели, что приводит к снижению рабочего ресурса. Люди, использующие современные лампочки, отмечают, что при включении и выключении слаботехнических приборов происходит временное ожидание.

Светильники такого типа отличаются преимуществами в этом плане по сравнению с другими газоразрядными аналогами. Например, время полного остывания после отключения электроэнергии будет составлять не более 5 минут. По цветопередаче индукционные лампы очень напоминают своими характеристиками ртутные светильники. Это связано с наполнителем, который аналогичен по содержанию практически для всех видов таких приборов.

Среди эксплуатационных особенностей также можно выделить их способность изменить интенсивность излучения в широком спектре — 30−100%. Это дает возможность расширить опции систем интеллектуального управления, применяемые, например, к уличным приборам.

Связка приборов с автоматической системой регулирования мощности со встроенным астрономическим таймером дает возможность настраивать оптимально в целях экономии электроэнергии. Индукционные лампы также предусматривают расширение в плане диапазона цветовых температур. После покупки пользователь при желании выбирает естественное и мягкое излучение для помещений. Также можно подобрать более холодную подсветку для уличного применения. Некоторые модели оснащены встроенной функцией автоматической настройки.

Сфера применения

Технические характеристики индукционных ламп позволяют использовать их во многих областях для внутреннего и наружного освещения. Свои свойства они наиболее эффективно проявляют там, где необходима высокая цветопередача и светоотдача, например:

• складские и промышленные помещения;
• туннели и магистрали;
• улицы и стадионы;
• аэропорты и железнодорожные станции;
• торговые центры и выставочные залы;
• заправочные станции и автостоянки.

Такие осветительные приборы обеспечивают комфортное освещение территорий и помещений благодаря спектру, напоминающему солнечное свечение без мерцания. Большое значение имеет высокая энергоэффективность индукционных ламп в процессе эксплуатации.

Однако чаще всего их используют в привычных для многих людей условиях. Они находят применение для наружного освещения садовых участков, коттеджей, Несмотря на высокую стоимость ламп, они быстро окупаются, поскольку на протяжении многих лет потребители не будут думать об обслуживании прибора или покупке нового.

Сколько стоит индукционный светильник?

Технологически процесс изготовления индукционных ламп достаточно сложен и небезопасен, если не соблюсти все требования к организации производства. Этим обуславливается узость сегмента, в котором реализуется данная продукция, а также высокая стоимость, по которой реализуются индукционные светильники. Цены в начальном классе варьируются в диапазоне 4-5 тыс. руб. Такой уровень заметно превышает стоимость светодиодных моделей. Даже в премиальных линейках LED-светильники для бытового использования оцениваются в 2-3 тыс. руб.

Впечатляют и ценники на специализированные и промышленные устройства индукционного типа. В частности, индукционные светильники ITL для уличного использования доступны в среднем за 10-15 тыс. руб.

Неисправности индукционных плит

Электромагнитный принцип работы индукционной плиты подразумевает высокую надежность и долговечность устройства.

Несмотря на это, в процессе эксплуатации возможны некоторые поломки:

Низкая мощность конфорки. Вероятная причина — неправильная установка посуды, которая находится не по центру рабочей поверхности. Возможна ситуация, когда диаметр кастрюли (сковороды) меньше диаметра нагреваемой зоны. Также к причинам стоит отнести неполное прилегание посуды к поверхности или перегрев индукционной обмотки;
Не работают конфорки с левой стороны печи. Вероятная причина — поломка блока управления или питающей платы;
Выход из строя одной из рабочих зон

Перед приготовлением важно соблюсти определенную последовательность включения. Сначала выбирается конфорка (с помощью сенсорной панели), а после этого выставляется мощность

Если все сделано правильно, проверьте применяемую посуду на факт соответствия индукционной плите (по диаметру и материалу). В случае если посуда соответствует правилам, а комфорта все равно не работает, активируйте тестовую проверку температурного датчика и замените его (при необходимости). При исправности датчика убедитесь, что посуда плотно прилегает к поверхности;
Не работают две конфорки с правой стороны. Причина неисправности часто кроется в плохом контакте клеммной коробки или перегорании предохранителя. Стоит проверить качество соединения блока управления и питающей платы. В крайнем случае, требуется замена блока;
Вышел из строя индикатор остаточного тепла. Действия — проведение тестовой проверки, по результатам которой делается вывод об исправности температурного датчика. Если деталь исправна, меняется блок управления. В случае сбоев в работе дисплея стоит проверить качество соединения панели и управляющего блока;
Конфорка не включается, а сообщения на экране отсутствуют. Проверьте сетевой выключатель, предохранитель, а также качество соединения блока управления с платой питания и сенсорной панелью;
Отказ охлаждающего вентилятора
Обратите внимание на установленную мощность. Если она минимальна, вентилятор сработает не сразу, а после достижения температуры воздуха 50 градусов Цельсия
Проведите тестовую проверку. В случае выхода из строя вентилятора, выполните его замену. Если этот узел исправен, замените блок управления;
Индукционная плита издает звуковой сигнал в непрерывном режиме. Вероятная причина — выход из строя блока управления;
Конфорка максимальной мощности (3 кВт) не срабатывает. Включение рабочей зоны иногда блокируется во избежание перегрева блока индукционных конфорок. Если проблема проявляется без причины, меняется блок управления;

Автоматическое отключение варочной панели. Принцип работы индукционной плиты построен так, что отключение производится в трех случаях. Во-первых, если время задавалось таймером. Во-вторых, если конфорка работает больше двух часов. В-третьих, когда по истечении 10 секунд после включения никаких действий не происходит.

Классификация и технические характеристики

Разные формы ИЛ

ИЛ разделяют по форме колбы, способам установки электронных устройств: генераторов и катушек.

По способу размещения электронных устройств выделяют ИЛ с:

• Внешним генератором: лампа и генератор являются раздельными устройствами;
• Встроенным генератором: лампа и генератор объединены в одном корпусе;
• Внешней индукции: катушка располагается вокруг колбы;
• Внутренней индукции: катушка размещается внутри колбы.

По форме колбы изготавливают следующие источники света:

• Круглые (ИЛК). Представляют собой кольцо. Характеризуются высокой светоотдачей, различными цветовыми температурами, равномерным световым потоком.
• Шаровидные (ИЛШ). Изготавливаются для замены  ламп накаливания большой мощности.
• U-образные (ИЛУ). Чаще всего изготавливаются с внешним генератором, светят белым светом.
• Кольцеобразные (ИЛБ, ИЛБК). Запускаются при низких температурах (-35⁰), спектр свечения — мягкий белый. Все электронные устройства встроены в колбу.

Характеристики ИЛ

Фитолампы светят синим и розовым спектром

Срок службы. Очень большой: 60000-150000 часов. Кроме высокочастотных серий ФБ и ВКсШ (50-150 часов).

Светоотдача. Высокая: 80-160 лм/Вт. Причем, чем выше мощность, тем больше световой поток. В течение эксплуатации светоотдача снижается незначительно: по заявлению производителей после 60000 часов наработки световой поток составляет более 70% от номинального.

Мощность. Диапазон составляет от 15 до 500 Вт. (Впрочем, иногда выпускаются более мощные  исключительно промышленного назначения).

Индекс цветопередачи: выше 80.

Цветовая температура. Цвет свечения зависит от люминофора, применяемого для покрытия колбы. Как и у люминесцентных источников света цветовой диапазон довольно широк. Чаще всего встречаются лампы с теплым (3500 К), нейтральным (4100К, 5000 К) и холодным (6500 К) светом. Фитолампы для растений светят синим или розовым спектром в зависимости от назначения подсветки.

Диапазон рабочих температур: от -40⁰ до +60⁰С. Низкий нагрев колбы: 40-60⁰С.

Диммирование: яркость регулируется от 30 до 100%. ИЛ не требуют диммеров особых конструкций: подойдет простой регулятор, как для лампы накаливания.

Нечувствительность к скачкам напряжения электросети, так как безэлектродные источники света специально защищены от коротких замыканий и перепадов сети. Мгновенный розжиг.

Функциональные возможности индукционной плиты

Присутствие такого устройства на кухне – мечта любой современной хозяйки. Индукционные плиты гармонично вписываются в любой интерьер, они удобны, и, благодаря своим чудесным свойствам, значительно облегчают процесс готовки пищи.

Выделим основные функциональные возможности инерционной плиты:

индукционные плиты имеют разное количество и расположение конфорок, на это обязательно надо обратить внимание;
есть комбинированные плиты, имеющие как обычные ТЭНовые конфорки, так и индукционные. Если вам жаль расставаться с любимой посудой, то вполне можно купить такой вариант

Это даст вам возможность насладиться всеми прелестями индукционной плиты и, в то же время, время от времени пользоваться любимыми кастрюльками и сковородками;
обратите внимание на мощность и диаметр конфорок. Если вы часто готовите что-то в посуде с нешироким дном, то вам обязательно нужна конфорка с минимальным диаметром;
зона расширения позволяет на одной конфорке готовить в посуде разного диаметра;
блокировка панели управления — очень нужная функция, особенно если в семье есть маленькие дети с шаловливыми ручонками;
защитное отключение просто необходимо, если, допустим, у вас что-то «убежит»: тогда сработает защита и отключит плиту, остановив сбежавшего «преступника»;
электронный таймер выключит плиту в установленное вами время, а механический звуковой сигнал известит вас о том, что блюдо готово;
индикатор остаточного тепла подскажет, когда конфорка остынет и станет абсолютно безопасной. Как мы уже говорили ранее, во время приготовления на индукционной плите греется только сама посуда и находящиеся в ней продукты, но от соприкосновения с горячим нагревается и поверхность под посудой, причем температура бывает очень высокой, поэтому, дотронувшись до конфорки, можно легко обжечься;
многоступенчатая регулировка мощности позволит вам выбрать наиболее подходящую температуру;
распознавание наличия посуды не позволит плите включиться без посуды;
функция PowerBoost позволяет увеличить мощность конфорки примерно на 50 процентов за счет подключения мощности соседней конфорки;
функция PowerManagement следит за энергопотреблением и при необходимости ограничивает его тем значением, которое зададите вы;

индукция без границ — инновационная система, позволяющая не задумываться о том, куда поставить посуду. Самое важное, чтобы она покрыла крестик, находящийся посередине зоны нагрева, и тогда вы можете быть уверены в том, что продукты будут нагреваться равномерно;
режим поддержания тепла позволит вам заранее приготовить ужин для любимого мужа и оставить посуду на плите. Включив данный режим, вам не придется ничего разогревать;
функция регулировки постоянной температуры — очень удобная фишка. Нажав нужную кнопку, можно записать в память температуру закипания, а затем, при активировании данного режима, плита сама будет поддерживать заданную ранее температуру;
функция паузы позволит выключить плиту на некоторое время путем нажатия одной кнопки. Это очень удобно, когда вам неожиданно надо отойти от плиты на пару минут.

Преимущества и недостатки

Преимуществ у индукционных ламп множество:

отсутствие мерцания при работе

На видео снизу изображена металлогалогенная лампа (слева), натриевая (справа), и индукционная (по центру). Почувствуйте что называется разницу.

минимальное время выхода на номинальный режим свечения

высокий КПД и косинус фи (более 0,98)

неограниченное количество циклов включений-отключений

отсутствие больших пусковых токов

простой монтаж

лампы могут использоваться с блоками управления и возможностью диммирования для регулировки освещения

стабильная работа при сверхнизких температурах (до -40 градусов)

стабильное свечение при низком уровне напряжения

малый нагрев поверхности (максимум до 80 градусов)

Это вам не ДНаТ с ее разогревом до 350 цельсия!

высокая светоотдача (до 160 Лм/Вт)

в отличии от светодиодов, которые со временем теряют более половины своей яркости, у индукционных за 10 лет она снижается максимум на четверть

Самое слабое место у этих ламп – это блок питания. Именно он выходит из строя быстрее чем колба. Фактически его срок службы такой же, как у лампочек ДРЛ или ДНаТ.

Еще к недостаткам можно отнести следующие моменты:

лампа фонит в радиодиапазоне разными гармониками

Так что лучше электронику держать от нее подальше.

хрупкость

меньшая универсальность

общая эффективность ниже, чем у Led светильников

массовое падение спроса и как следствие, отказ производителей от дальнейшего развития технологии

китайские модели грешат постепенным обсыпанием люминофора

Так что ни о каких 100 000 часах работы для дешевых моделей речи не идет.

Светодиоды по своим характеристикам в основной массе все же лучше. Поэтому будущее принадлежит именно им.

Хотя и у них своих ”косяков” и недочетов хватает с лихвой. Один из главных – меньший срок службы.

Многие светодиодные ленты и прожекторы, собранные на их основе, выходят из строя гораздо раньше своего гарантийного срока. Почему это происходит и как этого избежать, читайте в статье ниже.
