Калитка
Распашные и откатные ворота, как правило, не строят без калитки, которую монтируют из того же материала, что и вся конструкция. Необходимость дополнительного входа рядом с въездом объясняется тем, что на территорию участка въезжают не только автомашины, но и входят люди, снуют туда-сюда маленькие дети, которым нелегко открывать и закрывать высокие тяжёлые двери. Калитки с металлическими воротами конструируют отдельно стоящие или встроенные. Оба вида успешно сочетаются с распашными и откатными воротами.
Пример откатных ворот с калиткой из профильной трубы Если калиточная дверца врезана в полотно дверей, то у неё обязательно есть порожек от дверного каркаса, который будет создавать неудобства проезда на велосипеде или с детской коляской. Если же вход рядом с большими воротами, этой проблемы не будет, но такая конструкция потребует свободной территории, не занятой какой-либо постройкой. Со старанием сделанная калитка, словно произведение декоративного искусства, украшает не только двор изнутри, но и весь приусадебный участок с улицы. Для этого некоторые стараются изготовить ворота и калиточную дверцу, совмещая профильную трубу и кованые узорчатые детали. Это приятно глазам прохожих и подчёркивает хороший вкус домовладельца.
Подготовительные работы
Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.
Схема основных элементов створки из профнастила для установки своими руками
Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.
Схема каркаса дверцы из профнастила
Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:
Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину
Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.
Схема структурных частей дверцы из профнастила
После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.
Ворота распашные металлические с калиткой из профнастила
Многих владельцев частных домов интересует, как построить ворота из профнастила своими руками и какой выбрать проект. Наиболее распространены различные конструкции распашных ворот, состоящих из двух створок, которые могут открываться внутрь или наружу и используются для проезда транспортных средств. Для входа и выхода обустраиваются распашные ворота с калиткой из профнастила с учетом веса. Это даст возможность удобной эксплуатации конструкции.
Калитка может располагаться рядом или быть вмонтирована в одну из створок ворот. Расположение калитки во многом зависит от количества свободного пространства и предпочтений хозяина дома.
Ворота с массивным каркасом
Основным достоинством распашных металлических ворот с калиткой из профнастила является более низкая себестоимость и высокая надёжность. Единственный подвижный механизм в простых воротах из профнастила — петли, обслуживание которых заключается в периодической смазке шарнирного соединения для легкости хода и профилактики появления коррозии.
Изготовить ворота из уголка и профнастила своими руками несложно, обладая умением производить слесарные работы и пользоваться сварочным аппаратом.
Самые простые ворота из профнастила своими руками — со столбиками из керамического кирпича с отдельной калиткой.
Чертеж откатных ворот
Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению, конструкцию рамы.
Чертеж рамы откатных самонесущих ворот на проем шириной 4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО
Чертеж узлов А, В
Спецификация материалов:
ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ 4000х2000 на несущей системе МИКРО/ЭКО
| № | УГЛЫ | ПРОФИЛЬ | ДЛИНА | КОЛ-ВО |
| 1 | 90˚/90˚ | МИКРО 6 / ЭКО 6 | 6 000 мм. | 1 шт. |
| 2 | 90˚/45˚ | 60х40 | 6 000 мм. | 1 шт. |
| 3 | 45˚/45˚ | 60х40 | 4 480 мм. | 1 шт. |
| 4 | 90˚/45˚ | 60х40 | 1 804 мм. | 1 шт. |
| 5 | 45˚/45˚ | 60х40 | 1 844 мм. | 1 шт. |
| 6 | 40˚/50˚ | 60х40 | 2 359 мм. | 1 шт. |
| 7 | 45˚/45˚ | 40х20 | 4 399 мм. | 2 шт. |
| 8 | 45˚/45˚ | 40х20 | 1 763 мм. | 2 шт. |
| 9 | 90˚/90˚ | 20х20 | 1 683 мм. | 5 шт. |
| 10 | 90˚/90˚ | 20х20 | 703 мм. | 6 шт. |
| 11 | 50˚/40˚ | 20х20 | 1 089 мм. | 6 шт. |
Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.
Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.
Сварочные швы нужно зачистить шлифовальной машинкой.
Распашные ворота из профнастила со встроенной калиткой
Отдельно расскажем о том, как сделать распашные ворота с
калиткой из профнастила. Такой вариант используется, когда проем недостаточно
широкий для установки ворот и отдельной калитки.
{banner_link_1}
Варианты расположения калитки в воротах
Места размещения:
Створка ворот в качестве калиткиПри изготовлении рам створок, их делают разного размера. Тогда более узкая створка, служит калиткой.
Это самый бюджетный вариант, поскольку увеличивается нагрузка только на одну стойку ворот, что потребует установки дополнительной петли и усиления каркаса. В целом затраты снизятся.
Расположение калитки в середине ворот
Расположение калитки ближе к опорному столбу
Расположение калитки ближе к внутреннему краю створки
В целом технология изготовления ворот из профнастила с
калиткой внутри выполняется аналогично изготовлению ворот с отдельной калиткой.
Все нюансы обдумываются еще в процессе создания чертежа.
Совет. Нижний фиксатор для таких моделей распашных ворот из
профлиста обязателен.
Этап четвертый. Установка конструкции и отделка полотна
Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.
Внимание! Ворота можно устанавливать только после полного застывания фундамента
Последовательность действий по установке самонесущих сдвижных ворот:
1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.
Для комплектующих РОЛТЭК его можно высчитать по формуле
Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже
Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка не освободит проем полностью.
Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.
Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.
Далее:
снимаем ворота с роликовых кареток
откручиваем роликовые каретки с подставок
по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот
Важно! Горизонтальные регулировки нужно производить в закрытом состоянии. В результате произведенных регулировок полотно должно передвигаться без усилий
со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления
на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)
Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот
Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.
Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.
Заглушить направляющую створки ворот заглушкой.
Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.
Виды конструкции
Существует несколько разновидностей полотен, которые производятся из профлиста и монтируются в гараж. Каждый вариант обладает индивидуальными техническими параметрами и отличается способом открытия, внешним видом, нюансами установки.
Распахивающиеся
Распашная конструкция состоит из двух створок, которые открываются в разные стороны. Использование данного вида помогает максимально сократить нагрузку на фиксирующие опоры. Чем меньший вес будет давить на фиксирующие элементы, тем проще будет избежать проблем, связанных с перекосом конструкции.
Раздвижные
В случае отсутствия большого количества пространства рекомендуется монтировать раздвижные ворота. Сплошная створка отодвигается в сторону и не занимает место. Возможность подключить автоматику позволяет упростить эксплуатацию конструкции. Недостатком раздвижных ворот является необходимость соблюдения ряда особенностей при монтаже, включая следующие:
Важно правильно определить противовес, поскольку в противном случае полотно перекосится и не будет функционировать.
Потребуется залить надежный фундамент, который сможет выдержать тяжелую опору.
В процессе монтажа возникнет необходимость приваривания ворот, что вызовет сложности при отсутствии соответствующих навыков.
Сдвижные
Ворот сдвижного типа объединяют в себе ряд характеристик распашных и раздвижных. Конструкция состоит из двух створок, которые открываются вдоль забора в противоположные стороны. Главными достоинствами данной разновидности являются дешевизна и простота монтажа. Створки не создают высокую нагрузку на опорные столбы, но для надежности рекомендуется установить пару фиксаторов.
Кованые
Ворота с элементами ковки используются для придания полотну декоративных характеристик. Добавить элементы можно поверх любого типа конструкции. Вариативность дизайнерского исполнения позволяет подобрать индивидуальный вариант, который впишется в окружающий ландшафт.
Дополнительная информация
Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.
В частном доме
Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
Подготовительные работы
Выбираем материал, из которого будут сделаны столбы. Идеальным будет профильная толстостенная труба большого сечения – до 10 сантиметров. В качестве столбов можно использовать балку-швеллер толщиной до 15 сантиметров. В этом случае вам не придется ставить на столбы верхние заглушки. Но придется делать серьезное бетонирование ямы, куда устанавливается швеллерная балка, что удорожает работы.
Начинаем у установки воротных столбов. Оттого, насколько точно и качественно будет выполнен этот этап, зависит прочность, долговечность и красота ворот-самоделки.
Размечаем места для установки опор. Копаем ямы лопатой или садовым буром на глубину до одного метра. Обеспечиваем опорам уплотненную песчаную подушку (15 – 20 сантиметров). Устанавливаем по уровню, строго вертикально, столбы и бетонируем их. Часто для того, чтобы столб не расшатывался, к основанию приваривают металлическую пяту. За счет этого увеличивается площадь опоры, а значит, и надежность всей конструкции.
О частичном бетонировании столбов не может быть и речи! Цените свой труд, чтобы не пришлось переделывать все заново.
Выполняем сплошное бетонирование: одна часть цемента марки 400, две части мытого строительного песка и 4 части щебня мелкой фракции. Его можно заменить мытым гравием. Воды добавляем немного – половину от количества цемента. Это придаст необходимую прочность бетону. Замесить раствор можно без бетономешалки – для двух ям много не понадобится. Пока бетон набирает твердость, занимаемся сварными работами.
Ворота откатные из профнастила: цена конструкции
Откатные ворота удобны в эксплуатации, но имеют более сложную конструкцию. Существует два наиболее распространенных вида. Откатные ворота с нижним расположением роликов и направляющим рельсом имеют один существенный недостаток — постоянно требуется очистка жёлоба от дорожного мусора, а зимой — от снега и льда.
Наиболее распространены откатные ворота, оснащенные верхним расположением направляющего рельса и откатными роликами. Такая конструкция при всех своих достоинствах имеет некоторые недостатки. Если рельс находится над рабочей зоной, то существуют ограничения высоты въезжающих транспортных средств.
ФОТО: otkatnie-vorota.comРоликовый инструмент для отката нужно периодически обрабатывать, чтобы не ржавел
Расположение направляющего рельса вдоль забора, вне рабочей зоны, требует значительного увеличения полотна ворот. На такой тип откатных ворот из профнастила цена будет значительно выше из-за большего количества затраченного материала и большого объема бетонного фундамента. Зачастую она составляет не менее 5 тысяч рублей за 1м2. Как правило, стоимость с установкой начинает варьироваться от 6-7 тысяч рублей.

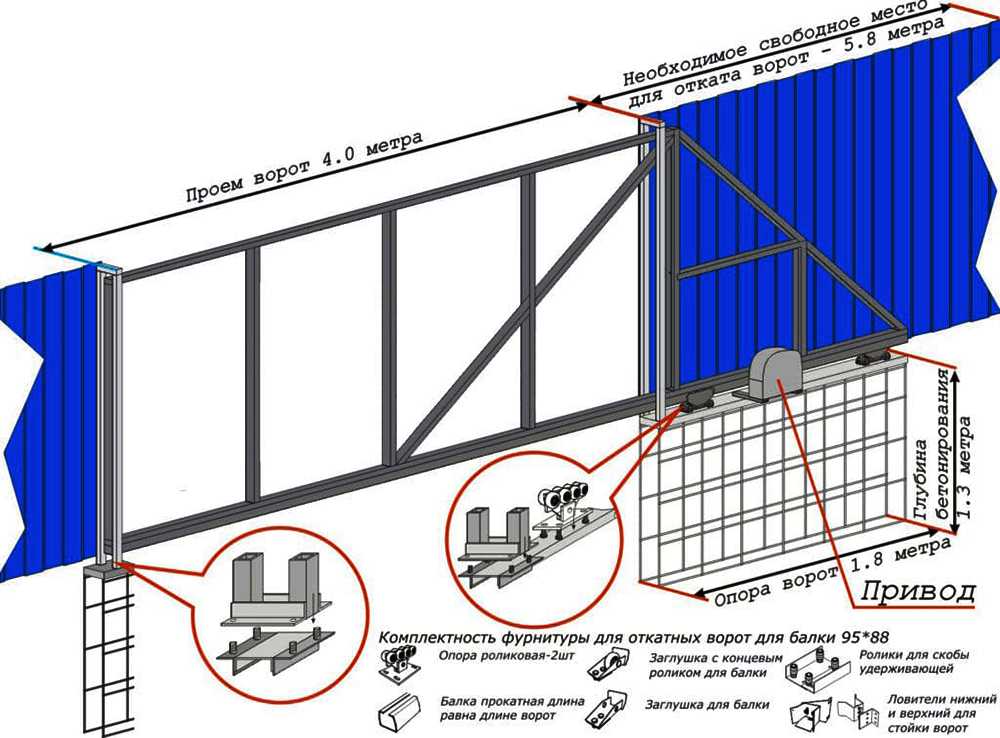

ФОТО: stroypomochnik.ruСхема изготовления откатных ворот из профнастила
Металлические ворота распашного типа: производим расчеты
Распашная конструкция на сегодняшний день является наиболее распространенной при изготовлении металлических ворот с калиткой своими руками. К ней обращаются, прежде всего, потому, что простой, надежный и менее затратный вариант ворот. Прежде чем приступить к вопросу установки ворот, остановимся на самом процессе их изготовления.
Распашные ворота отличаются друг от друга своими конструктивными особенностями. Они могут иметь створки, расположенные как симметрично, так и ассиметрично. Кроме того, распашные ворота могут быть оснащены дополнительной калиткой для входа.
Важным недостатком данного варианта является необходимость наличия пространства, куда будут распахиваться створки ворот. В связи с этим, при создании конструкции необходимо учитывать, в какую сторону будут распахиваться створки ворот.
Вне зависимости от выбранных конструктивных особенностей изготовить распашные ворота с калиткой собственными руками не составит особого труда.
На первом этапе необходимо правильно произвести расчет размеров и создать чертеж, где будут отражены самые мельчайшие детали
При этом важно учитывать следующие моменты:
Сборка механической части ворот
Следующий этап — установка направляющих колонн, которые лучше приобрести готовыми, так как на эти опоры будет вся силовая нагрузка. Ведь даже малейшая неточность при их изготовлении может привести к неработоспособности всего механизма.
На видео ниже показан пошаговый процесс сборки откатных ворот.
Далее на опорах монтируются роликовые уловители.
После того, как конструкция собрана, ворота устанавливаются на роликовые опоры и производится финальная регулировка всех механизмов.
Запомните! Ход ворот должен быть плавным, строго по горизонтальной плоскости, без искривлений по ходу движения и без подклинивания.
Интересно: Забор из поликарбоната между соседями на даче
Способы монтажа столбов
Реализуется несколькими способами. В основном отличается только укрепление опор. От него зависят эксплуатационные характеристики. Столбы чаще всего бывают из металла – обычно их объединяют с воротами из профнастила. Весят они немного, поэтому прочности опор хватит на их полноценное удерживание без деформаций. При желании размер увеличивается.
Способы монтирования:
- Забивание. К достоинствам данного варианта относится экономичность, быстрота, возможность замены, ремонта, самостоятельного выполнения. Вбивают в приготовленное отверстие глубиной 1,2 м. Потом их связывают со всем забором, соединяя друг с другом съемной планкой. Обязательно ставить только на ровной поверхности.
- Бетонирование. Этот способ дает возможность получения дополнительной устойчивости. Процесс реализуется при помощи арматуры или без нее. Ямы делают не меньше 2 м глубиной. В лунке размещается столб, выравнивается уровнем, отверстие заливается бетоном, дополнительно размещая в нем стакан из арматуры. Бетонирование занимает до 1,5 м глубины.
Бетонирование
Монтаж ворот: пошаговая инструкция
Чтобы смастерить ворота без сварки на болтах, необходимо определиться с габаритами. Максимальная ширина проема выбирается не больше 3,5 м. В эти ворота запросто сможет въехать любой автомобиль. Наибольшая высота – до двух метров.
Крепление болтами
Установка опор начинается с выбора трубы. Как правило, для этого используют металлическую трубу сечением 9–10 см. Затем нужно выкопать котлован, куда устанавливается опора. Труба выставляется при помощи уровня и заливается цементным раствором. Пока цемент затвердевает, подготавливают рамы для створок.
Створки из профтрубы можно изготовить без сварки. Для чего потребуется профильная труба 45х45 мм для каркаса, болты М10, гайки и шайбы. Необходимо помнить, что использование пружинных шайб не допустит самопроизвольного откручивания и повысит прочность болтовых креплений.
Чертеж каркаса
Вначале трубы очищают от коррозии и обезжиривают, после чего обрабатывают грунтовочным составом и окрашивают.
Для изготовления потребуется электродрель со сверлами под диаметр болтов, а также гаечный ключ.
Петли для створок
Этапы сборки створок без сварки аналогичны вышеописанной последовательности для сварных ворот, кроме нескольких моментов:
- применяются соединительные элементы для крепежа профтруб;
- угловые косынки соединяются со всеми элементами каркаса через заранее проделанные отверстия;
- используют накладки для болтового соединения на участках крепления профильных элементов;
- поворотные петли закрепляются при помощи болтов и шайб.
Схема установки
Во время эксплуатации ворот на болтовых соединениях со временем ослабляется крепеж. Для сохранения жесткости нужно регулярно контролировать затяжку болтов.
Когда каркас собран, приступают к облицовке профнастилом. Лучше всего выбирать специальные болты для крепежа профилированного листа или саморезы с резиновой прокладкой.
Немаловажная часть – запорные пруты, которые выгибаются в виде буквы «Г». Эти штыри устанавливаются снизу обеих створок на их стыке. Для фиксации закрытых створок под ними в бетоне предварительно зубцами вниз укладывают широкий профиль с отверстиями под штырями. Оптимальным является размер прутка до 50 см.
Эскиз с размерами
Если запланирована конструкция с помощью навесных столбов, то их закрепляют с помощью анкеров (по 4 шт. на 1 опору). После крепления столбов подготовленные створки устанавливаются для примерки, чтобы определить месторасположение будущих петель. Кернером отмечается место установки, проделываются отверстия для болтов, на них нарезается резьба, после чего закрепляются петли. Стандарт петель составляет 3–4 см в диаметре.
К кирпичным опорам петли закрепляются с помощью дюбелей на предварительно вмурованную металлическую пластину.
Остается лишь надеть на петли непосредственно створки.
Петли на болтах
Полезные замечания
Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.
- Ворота устанавливаются в единой плоскости с ограждением.
- Калитку и ворота надо оснастить надежными замками и удобными ручками.
- Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.
Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.
Вертикальные запоры для ворот
Профнастил
Удачной работы!
Материалы для изготовления опорных столбов
После выполнения земляных работ можно приступать к установке столбов для навешивания створок ворот и калитки. Их можно изготовить из:
- стальных круглых или профильных труб сечением от 150 мм;
- асбестоцементных труб диаметром не менее 200 мм;
- готовых железобетонных изделий соответствующей формы;
- натурального камня;
- строительных блоков;
- красного глиняного или силикатного кирпича.
Самой надежной, красивой и доступной по стоимости конструкцией для ворот из профнастила своими руками считаются опоры из кирпича. Их кладка усиливается металлической стойкой в виде профильной трубы 60х60 мм и сварной арматурной сеткой.
Преимущества и недостатки
Решаете вопрос, как сделать ворота, важно учесть все особенности разных конструкций, что позволит выбрать наиболее подходящий вариант. Основные критерии — это наличие свободного пространства на участке, удобство эксплуатации, степень сложности монтажа
У распашной системы есть свои преимущества:
- простой монтаж;
- долговременная эксплуатация;
- минимальный уход;
- надежность;
- разновариантный дизайн, возможность применения любого материала для изготовления створок;
- нет необходимости специально упрочнять основание, при откатном варианте, в этом случае используются ролики и придется заливать бетоном грунт.
Можно несколько усложнить, подключить к ним привод. Благодаря этому упрощается их эксплуатация, но затрудняется процесс монтажа и возрастают расходы. Отмечается необходимость выделить больше места, чтобы установить распашную конструкцию. Вы владелец небольшого участка или уже он занят (садом, огородом или другими постройками), а со стороны улицы — тротуар, придется устанавливать откатной вариант, из-за недостатка места.
Выбираем размер створок

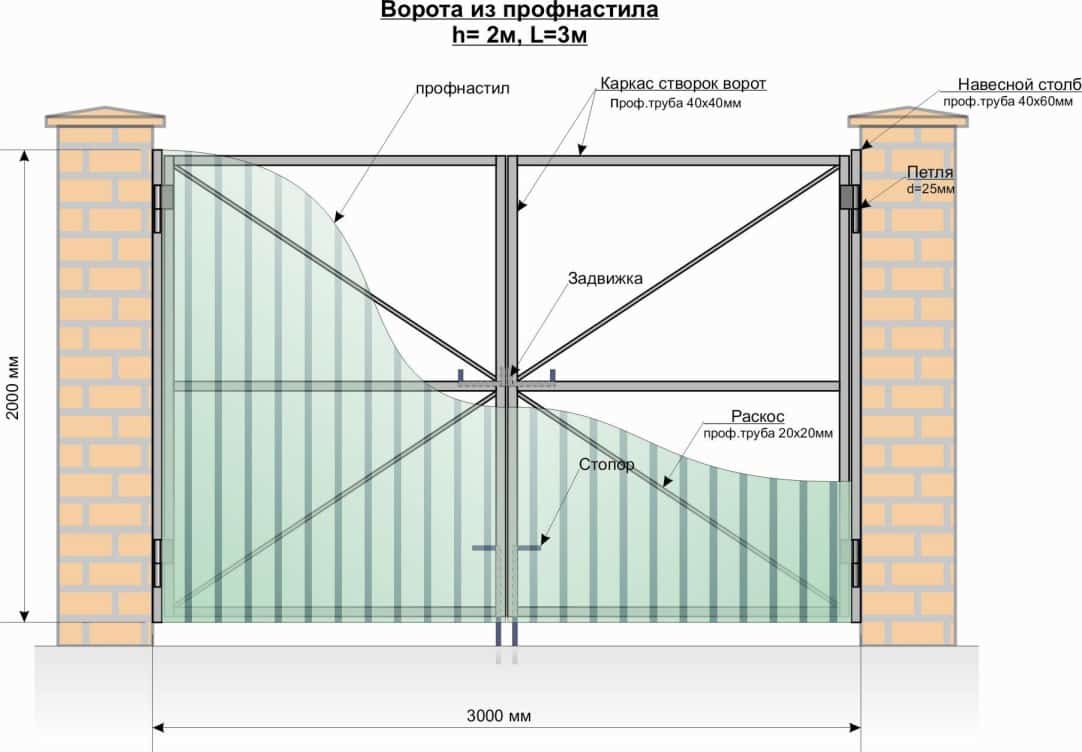

Схема каркаса ворот из профнастила
Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота
Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.
Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.
Правило 3-4-5 для разметки каркаса ворот
Как обшить раму профнастилом?
После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.
Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.
Стандартные чертежи и схемы ворот из профнастила своими руками
Схематически конструкция ворот может выглядеть по-разному. Чтобы не тратить время, можно воспользоваться готовыми схемами, которые подготовила редакция Homius.
ФОТО: zonazabora.ruУдачная композиция для реализации ворот распашного типа
ФОТО: 76zabor.ruКлассическая схема ворот из профнастила
ФОТО: adcitymag.ruПрофессиональный чертеж ворот для самостоятельного производства
ФОТО: заборофф72.рфЧертёж конструкции ворот со встроенной калиткой
Более детально с особенностями разработки схемы вы можете ознакомиться в этом видео.
Watch this video on YouTube
Предыдущая ЗаборМожно ли поставить глухой забор между соседями в частном доме: есть интересное решение
Следующая ЗаборКопеечный забор без опор для сада – срок эксплуатации 50 лет и более
Достоинства и недостатки материала
Если раньше металлические листы крепились на каркас за счет сварки, то профлисты монтируются на гайки и шурупы. Специалисты выделяют следующие преимущества:
- удобство в уходе и эксплуатации;
- быстрота закрепления листов;
- возможность оборудовать ворота автоматикой;
- низкая цена на материал;
- минимальная нагрузка на столбы.
Наряду с преимуществами материал имеет минусы. Практически все недостатки заключаются в том, что материал подвержен механическим повреждениям, к примеру, профильный лист может погнуться при незначительном ударе. В остальном существует несколько минусов:
- красочное покрытие материала очень чувствительное, и если поверхность случайно поцарапать, через некоторое время появится ржавчина, которая начнет стремительно разрушать весь лист;
- материал закрепляется только на болты и гайки, сварка в этом случае недопустима (с одной стороны, это удобно тем, кто не сталкивался со сварочными работами, но с другой — за счет сварки монтаж материала существенно бы ускорился);
- неустойчивость к ударам и прочим подобным нагрузкам.
Что такое профнастил
Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:
- листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
- при правильной установке такие ворота прослужат около 50 лет;
- простота монтажных работ, их очень легко крепить к готовым створкам;
- презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
- относительно невысокая стоимость.
Профнастил довольно легко монтировать Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:
- из-за небольшой толщины листы профнастила можно легко прорубить топором;
- если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
- при сильном механическом воздействии легко деформируются.
Марки профнастила Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:
- «С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
- «НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
- «Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.
Вертикальные засовы
Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:
-
Вертикальные засовы служат для лучшего закрепления ворот в закрытом состоянии.
Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.
- После этого они привариваются к нижней и верхней планке рамы.
- Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
- Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
- В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.
Выводы и полезные видео по теме
Пошаговая видео инструкция по установке ворот с калиткой своими руками:
Еще один вариант изготовления и установки ворот из профлиста, а также забора и калитки:
Как видите, в самостоятельном изготовлении ворот из гофрокартона нет ничего сложного. Все, что вам нужно, – это минимум навыков работы с электроинструментом, желание сделать ворота своими руками и немного свободного времени.
Приложив немного усилий, можно самостоятельно изготовить калитку, которая станет визитной карточкой вашего участка и защитит дом от нежелательных гостей.
Приходилось ли вам когда-нибудь самостоятельно изготавливать и устанавливать ворота из профлиста? Расскажите, какой вариант дизайна вы предпочли, были ли трудности при работе и как вы с ними справлялись? Для наглядности вы можете прикрепить фото ворот вашего производства в обсуждении статьи, а также задать интересующие вопросы нашим специалистам.
Источник – https://sovet-ingenera.com/elektrika/provodka/vorota-svoimi-rukami-iz-profnastila.html
