Выбор правильного сечения кабеля – это фундамент безопасной и надежной электропроводки в любом доме или квартире. Ошибка в расчете может привести к перегреву кабеля, возгоранию, выходу из строя электроприборов и даже поражению электрическим током. В этой статье мы подробно рассмотрим, как правильно рассчитать сечение кабеля для дома, какие факторы необходимо учитывать и какие ошибки чаще всего допускают при монтаже электропроводки. Мы также ознакомимся с актуальными нормами и правилами (ПУЭ) на 2026 год.
Основы электротехники: Мощность, ток, напряжение и сопротивление
Прежде чем приступить к расчету сечения кабеля, необходимо понимать базовые электротехнические понятия. Мощность (P) – это количество энергии, потребляемой электроприбором за единицу времени, измеряется в ваттах (Вт). Ток (I) – это поток электрических зарядов, измеряется в амперах (А). Напряжение (U) – это разность потенциалов между двумя точками электрической цепи, измеряется в вольтах (В). Сопротивление (R) – это свойство материала препятствовать прохождению электрического тока, измеряется в омах (Ω). Эти величины связаны между собой законом Ома: U = I * R. Также важна формула для расчета мощности: P = U * I. При выборе сечения кабеля необходимо учитывать ток, который будет протекать по нему. Чем больше ток, тем больше должно быть сечение кабеля, чтобы избежать перегрева.
Расчет нагрузки: Определяем общую потребляемую мощность
Первый шаг к правильному выбору сечения кабеля – это расчет общей нагрузки на электросеть. Для этого необходимо сложить мощность всех электроприборов, которые будут подключены к данной линии. Важно учитывать не только номинальную мощность, но и пусковые токи некоторых приборов (например, холодильников, стиральных машин, кондиционеров), которые могут быть в несколько раз больше номинальной мощности. Рассмотрим пример расчета для разных типов помещений:
- Кухня: Холодильник (200 Вт), электроплита (2000 Вт), микроволновая печь (800 Вт), чайник (1500 Вт), вытяжка (100 Вт), освещение (100 Вт). Общая мощность: 4300 Вт.
- Ванная: Стиральная машина (2000 Вт), водонагреватель (1500 Вт), фен (1200 Вт), освещение (50 Вт). Общая мощность: 4750 Вт.
- Гостиная: Телевизор (150 Вт), компьютер (300 Вт), игровая приставка (150 Вт), освещение (100 Вт), кондиционер (1000 Вт). Общая мощность: 1700 Вт.
После расчета общей мощности необходимо учесть коэффициент одновременности (Кo), который учитывает, что не все приборы будут работать одновременно. Для жилых помещений Кo обычно принимается равным 0,7-0,8. Таким образом, расчетная мощность для кухни будет: 4300 Вт * 0,7 = 3010 Вт.
Выбор кабеля по мощности и длине: Учитываем падение напряжения
После определения расчетной мощности необходимо выбрать сечение кабеля, которое сможет выдержать соответствующий ток. Для этого можно воспользоваться таблицами соответствия мощности, длины и сечения кабеля. Важно учитывать, что сопротивление кабеля увеличивается с его длиной, что приводит к падению напряжения. Падение напряжения не должно превышать 5% от номинального напряжения. Например, для кабеля ВВГнг 2,5 мм² при длине 30 метров и токе 20 А падение напряжения составит около 3%. Если длина кабеля больше, необходимо увеличить сечение кабеля.
Примерная таблица соответствия (для медного кабеля, напряжение 220В):
| Мощность (Вт) | Ток (А) | Длина (м) | Сечение кабеля (мм²) |
|---|---|---|---|
| 2200 | 10 | 30 | 1.5 |
| 4400 | 20 | 30 | 2.5 |
| 6600 | 30 | 30 | 4 |
Типы кабелей и их характеристики: Медь, алюминий, ВВГнг, ПВХ

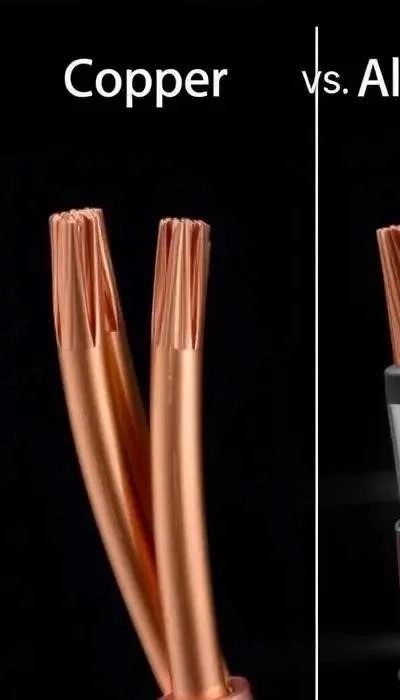

Существует несколько типов кабелей, которые используются для электропроводки в домах. Медные кабели обладают лучшей проводимостью, чем алюминиевые, и более устойчивы к окислению. Однако они дороже. Алюминиевые кабели дешевле, но требуют более аккуратного монтажа, так как они более хрупкие и подвержены окислению. ВВГнг – это кабель с изоляцией из ПВХ, не выделяющей токсичные газы при горении. ПВХ кабель – это кабель с изоляцией из поливинилхлорида. ВВГнг является более безопасным вариантом, чем обычный ПВХ кабель.
Сравнение:
- Медь: Высокая проводимость, долговечность, высокая стоимость.
- Алюминий: Низкая проводимость, меньшая долговечность, низкая стоимость.
- ВВГнг: Безопасность, устойчивость к горению, средняя стоимость.
- ПВХ: Низкая стоимость, менее безопасен при горении.
Нормы и правила: ПУЭ и допустимые токовые нагрузки
Выбор сечения кабеля должен соответствовать действующим нормам и правилам, установленным Правилами устройства электроустановок (ПУЭ). ПУЭ устанавливает допустимые токовые нагрузки для разных типов кабелей в зависимости от способа прокладки, температуры окружающей среды и других факторов. Например, для кабеля ВВГнг 2,5 мм² при прокладке в воздухе допустимая токовая нагрузка составляет около 21 А, а при прокладке в трубе – около 17 А.
Практические советы: Монтаж, автоматические выключатели, заземление
При монтаже кабеля необходимо соблюдать правила электробезопасности. Кабель должен быть надежно закреплен и защищен от механических повреждений. Для защиты от коротких замыканий и перегрузок необходимо использовать автоматические выключатели, которые должны быть правильно подобраны по номинальному току. Обязательно необходимо выполнить заземление электропроводки, чтобы обеспечить безопасность при поражении электрическим током.
Важно: Если вы не уверены в своих знаниях и навыках, лучше обратиться к квалифицированному электрику.
