Привозной газ для частного дома

В чем выгоды заказа услуги по газификации у компании «НК-Агат»

Московская фирма газификации «Нефтяная компания Агат» специализируется на проектировании газовых систем, продаже и монтаже газгольдеров, поставках баллонов и сжиженного газа для газовых резервуаров. Преимуществами «НК Агат» отзывы заказчиков считают опыт работы (18 лет), широкий ассортимент оборудования брендов VPS (Чехия), «Реал», «Шельф» (Россия), CITYGAS (Болгария), гарантийные обязательства фирмы.

Сотрудничая с нашей компанией, вы сможете:

  • выбрать российские или импортные газгольдеры;
  • заказать проект газификации;
  • вызвать инженера для обследования участка;
  • закончить монтаж емкости за один день;
  • заключить договор на поставку сжиженного газа;
  • воспользоваться сервисным обслуживанием.

Чтобы оформить договор, вызвать инженера, звоните по нашим контактным телефонам. На сайте агентства газификации функционирует онлайн – калькулятор расчета стоимости проектирования и монтажа системы.

Заправка газгольдера

Заправку газгольдера производят через заправочный клапан при помощи специального транспортного средства – машины газовоза (емкость бака может доходить до 55 м³), процесс наполнения резервуара газом отслеживают по уровнемеру, который указывает степень заполнения емкости в процентах. Резервуар наполняют до уровня 85% от общего объема, остальные 15% емкости предназначены для размещения газообразной фазы, которая образуется в результате испарения жидкости.

Рис. 21 Заправка газгольдера сжиженным газом

Выбирая вариант автономного газоснабжения загородного дома, многие останавливают свой выбор на подземных емкостях для хранения сжиженного газа – газгольдерах. При этом им придется столкнуться не только с очень высокой стоимостью резервуара, но и дальнейшими расходами на регулярное обслуживание и технические осмотры.

Некоторые свойства автономного газа

Безусловно можно назвать много свойств, но в этой статье мы рассмотрим самые основные:

Температура кипения — это граничное значение температуры при нормальном атмосферном давлении, ниже которой автономный газ будет находиться в жидком состоянии, а выше в газообразном. Так, например, для пропана она составляет (-42,1 °C), а для бутана (-0,5 °C ).

Упругость насыщенных паров автономного газа — это граничное значения давления, при фиксированной температуре, выше которого он будет находиться в жидком состоянии, а выше — в газообразном. Для каждого значения температуры свое значение давления.

Удельная теплота сгорания — количества выделенного тепла при сгорании одного килограмма автономного газа. Различают два типа: высшая и низшая, для расчетов используется второе. Для примера: при сгорании одного килограмма пропана выделяется 50,35 МДж тепла, а бутана – 49.5 МДж.

Устройство внутреннего газопровода

Газ из резервуара, расположенного на улице, по подземному газопроводу поставляется в дом. Внутри помещения возникает необходимость в прокладывании дополнительного внутреннего газопровода, посредством которого топливо будет поставляться непосредственно к отопительным приборам.

В составе данного газопровода присутствуют следующие элементы:

Общая схема подключения газа к частному дому

  • сигнал уровня загазованности;
  • манометр;
  • приборы для оценки потребления;
  • краны;
  • запорный клапан;
  • устройства для стабилизации давления.

Для прокладки газопровода внутри помещения, применяются стальные трубы. Причем собирают его так, чтобы получить минимум соединений.

Чтобы оперативно контролировать состояние воздуха внутри помещения, в автономной системе газоснабжения устанавливается специальный сигнализатор уровня загазованности. Если концентрация газа перевалит отметку в 10%, он передает сигнал запорный клапан.

С целью перекрывания системы поставки газа в случае возникновения нештатной ситуации, устанавливается термозапорный клапан. Он включается в автоматическом режиме при достижении температуры отметки в 100 градусов.

Клапан термозапорный Ду 15

Как прокладываются внутренние газопроводы

Технологическая структурная схема газопровода

Прокладка внутренних газопроводов производится от наружного понижающего редуктора, расположенного вблизи от точки ввода трубопровода в здание. Наиболее распространенным вариантом является один ввод на секцию. Но в некоторых случаях выполняется отдельный ввод на каждый стояк. На точке ввода также располагается отключающее устройство со специальными изолирующими муфтами, позволяющими перекрыть газ для проверки или при обнаружении утечек.

Перед началом непосредственных монтажных работ и вводом трубопровода в здание производится проверка готовности всех элементов конструкции здания к приемке системы. Должны быть изготовлены все отверстия в стенах или перекрытиях, проверено состояние стен в квартирах, на которых будут устанавливаться трубопроводы, проходящие до газоиспользующего оборудования. Проверяется также наличие и соответствие всем нормам материалов и оборудования.

Необходимое оборудование для подключения газовой системы к плите

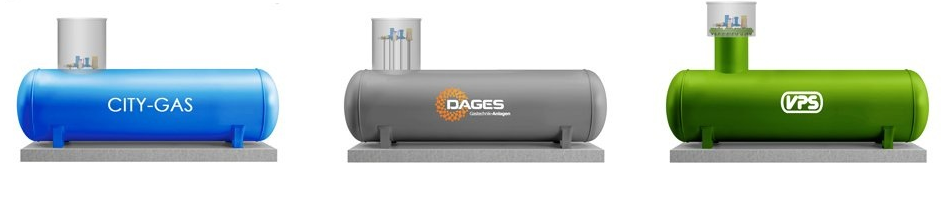

Различные типы газгольдеров

Есть несколько видов газгольдеров. Для автономной газификации любого частного дома используют резервуары 1 категории, рассчитанные на хранение газовой смеси под давлением в 3–6 бар. Модели 2 категории работают при 30 атм. и используются на предприятиях.

Классифицируют газгольдеры по ряду признаков.

В зависимости от расположения

Наземное расположение газгольдера с утеплителем

По методу установки различают наземные и подземные хранилища.

Наземные модели размещают над землей на бетонном основании. Земляные работы минимальны, так что монтаж стоит недорого. Техосмотр резервуара тоже не вызывает затруднений. Однако такое решение подходит только для регионов с теплым климатом, так как уже при 0°С происходит конденсация влаги, что перекрывает подачу газа. В других районах конструкцию требуется теплоизолировать, что намного дороже.

Еще одно существенное затруднение – размеры. На небольшом дачном участке установить столь крупный объект очень сложно. Придется пожертвовать частью сада и двором, а это мало кого устраивает.

Подземный монтаж сложнее и дороже: нужно вырыть траншею, тем более глубокую, чем холоднее зима в регионе, залить плиту, разместить газгольдер и трубы. Но во всех остальных отношениях такой вариант выгоднее. Площадь участка остается свободной, теплоизоляция не нужна, газ при утечке выходит не в воздух, а попадает в почву, что исключает взрыв или возгорание.

По конструкции

Из вертикального газгольдера газ испаряется меньше

Различают газгольдеры с переменным и постоянным объемом. Первые используются в промышленных условиях. Здесь давление газа поддерживается механизмом, разделяющим рабочий и освободившийся объем резервуара. Газификация дома выполняется за счет установки газгольдеров с постоянным объемом.

Конструкции постоянного объема разделяют на 2 типа:

  • Горизонтальные – производительность газгольдера зависит от поверхности сжиженной фазы. Чем она больше, тем больше объем паровой фазы. В горизонтальных емкостях зеркало сжиженной фазы больше, поэтому такие модели производительнее.
  • Вертикальные – поверхность зеркала меньше, а значит испаряется газ медленнее. Однако вертикальная конструкция занимает меньше места.

По высоте горловины

Чтобы газгольдер работал эффективно, арматура должна размещаться практически на уровне земли. Это решает и другую проблему: опасность залития при высоких грунтовых водах.

Модели с низкой горловиной устанавливают в южный регион, где нет надобности опускать резервуар ниже уровня промерзания земли. В средних и северных широтах газгольдер монтируют на глубине 1,5 м или глубже. В таких случаях нужен резервуар с высокой горловиной.

Удлинение арматурного кожуха не решает проблему. Герметизация создает опасность взрыва, так как в этом случае пропан-бутан при утечке не впитывает в почву, а уходит в воздух.

Проектирование и оформление документации

“Личная” газовая система должна быть такой же надежной и безопасной, как и централизованная магистраль. Небрежность в этих вопросах недопустима, поскольку даже небольшая утечка газа может стать причиной огромных проблем вплоть и даже привести к гибели людей.

Если у владельца дома не имеется специальных знаний, то проектирование газопровода надо доверить специалисту с лицензией.


Место установки наземного или подземного газгольдера определяется не только удобством, но и расстоянием для отдельных объектов на участке (+)

Вернее, этим занимаются целые проектные организации, имеющие право на проектирование и выполнение работ по газификации жилых объектов.

Это может быть как частная компания, так и специализированное подразделение газовой службы района, области и т.п. Частники берут за работы немного больше, чем государственные специалисты, однако они займутся также и оформлением.

При работе с облгазом владельцу дома придется заняться оформлением самостоятельно, но можно немного сэкономить.

При оформлении проекта придется не только составить пару заявлений, но также приложить к ним ряд документов:

  • паспорт владельца;
  • свидетельство о праве собственности на земельный участок;
  • план участка;
  • характеристики системы отопления и т.п.

Сначала специалисты разрабатывают технические условия для газификации строения, в которых учтены требования пожарной безопасности. Затем проводятся исследования на местности, и подбирается место для установки газгольдера с учетом нормативов.

Резервуара с газом должен находится на расстоянии:

  • не менее 10 м от жилых строений;
  • не менее 15 м от источников питьевой воды и других водоемов;
  • не менее 5 м от деревьев и подсобных строений;
  • не менее 2 м от ограждений.

Кроме того, нужно учесть наличие ЛЭП вблизи от места установки газгольдера. Минимальное расстояние до таких конструкций должно составлять половину высоты опоры. Еще один важный момент – наличие удобных подъездных путей для автомобиля с цистерной сжиженного газа, чтобы заправить газгольдер.

На этапе проектирования также оцениваются особенности участка: коррозионная активность грунта, уровень блуждающих токов и т.п.

На основании этих данных будет принято решение об особенностях газгольдера, например, нужна ли ему дополнительная гальваническая защита, которая отразится на цене устройства не в лучшую сторону.


Наземные модели газгольдеров обычно используют только в летний период. К таким емкостям предъявляют более высокие требования безопасности, чем для подземных аналогов

Таким образом определяются технические условия для газификации объекта. С их помощью специалисты составят проект, который включает целый ряд документов: характеристики газгольдера, испарителя, конденсатора, план участка, план-схему газопроводной системы, рекомендации по заземлению, химической защите, молниезащите и т.п.

Эти документы должны быть согласованы с пожарной инспекцией, службами газоснабжения, электриками, архитекторами, экологами и другими специалистами местных подразделений. Результатом оформления станет получение разрешения на строительство.

Автономные устройства газоснабжения

Выбор параметров и характеристик системы газификации и газоснабжения для конкретного частного дома должен проводиться сертифицированным персоналом.

Накануне приобретения комплекта автономного газоснабжения специалистом компании выполняется обмер и изучение участка заказчика. После обработки сведений инженерной службой предоставляются конкретные рекомендации по возможным вариантам обустройства автономной системы газоснабжения дома.

В первую очередь необходимо выбрать тип, исполнение и объем хранилища газового топлива системы автономного газоснабжения. В современных установках используется три типа газохранилищ:

  • Вертикальные баки;
  • Горизонтальные газовые цистерны;
  • Рамповые хранилища, набранные из 6-10 штук стандартных пропановых баллонов.

Последние мало чем отличаются от обычных конструкций автономного питания газовых плит с одним баллоном, за исключением того, что все баллоны подключаются к единому приемнику газа с помощью специальной многоштуцерной «гребенки».

Газгольдеры вертикального типа

В том случае, если потребности в автономном газоснабжении относительно невелики, в пределах 500-1000 л, можно воспользоваться цистерной или баком вертикального типа. Так как газгольдеры устанавливаются в грунт на полметра ниже уровня промерзания от верхней кромки баллона, то закопать такой бак можно без использования строительной техники.

Основным недостатком вертикальной схемы остается маленькая площадь поверхности испарения топлива, в среднем газоотдача такого устройства при стандартных условиях газификации в 3-4 раза меньше, чем у горизонтальной конструкции. Положительным моментом является то, что площадь зеркала сжиженного газа остается постоянной, что сильно упрощает работу автоматики.

Газгольдеры горизонтального типа

Цистерны горизонтального типа планируются и выпускаются для наиболее мощных автономных систем газоснабжения, в среднем 2,5-10 тыс. литров. Оптимальный объем – 3,5-4 тыс. литров.

Корпус газгольдера изготавливается из горячекатаного штрипса с усилением на сварных швах днища. Стенки обрабатывают двухслойным покрытием из полиэтилена и эпоксидного порошка. Цистерну устанавливают и крепят на бетонную плиту, уложенную на дно котлована. Плита играет роль одновременно фундамента и якоря, не давая цистерне «всплывать» весной на поверхность.

Емкости под пропан-бутан выпускают в трех исполнениях:

  • С высоким колодцем под редуктор и заправочный вентиль;
  • С нижним расположением вентилей и арматуры;
  • С вынесенным на поверхность блоком управления.

Разная компоновка газгольдеров позволяет выбрать оптимальный вариант для разного уровня грунтовых вод. По опыту, лучше всего выбирать газгольдеры из качественной импортной стали с защитным покрытием. Китайские и отечественные цистерны со стенками удвоенной толщины ржавеют намного быстрее, не помогает даже защитное покрытие.

Систему автономной газификации рекомендуется располагать на удалении не более 15 м от места стоянки машины–заправщика.

Мобильные устройства

Не всегда дом или дачу можно оборудовать стационарным хранилищем газа, в этом случае можно воспользоваться мобильной системой газификации, установленной на прицепе к автомобилю.

В емкость помещается до 600 л пропан-бутана, что позволяет самостоятельно доставлять автономное хранилище газа на загородный участок, хранить его в безопасном месте и даже заправлять на автозаправке.

Приятным бонусом является то, что мобильная установка газоснабжения оборудована системой подогрева редуктора, что позволяет использовать ее на открытом воздухе даже в самый сильный мороз.

Использование двух и больше газгольдеров

Вместо одной цистерны огромной емкости вполне возможно установить два-пять газгольдеров меньшего объема. Принципиального отличия в эксплуатации установки из нескольких газгольдеров нет. В этом случае каждая из цистерн оборудуется своим автоматическим клапаном управления и подключается к общей сборной рампе, на которой установлены фильтр и редуктор давления.

Заправка газгольдера

Заправку газгольдера производят через заправочный клапан при помощи специального транспортного средства – машины газовоза (емкость бака может доходить до 55 м³), процесс наполнения резервуара газом отслеживают по уровнемеру, который указывает степень заполнения емкости в процентах. Резервуар наполняют до уровня 85% от общего объема, остальные 15% емкости предназначены для размещения газообразной фазы, которая образуется в результате испарения жидкости.

Рис. 21 Заправка газгольдера сжиженным газом

Выбирая вариант автономного газоснабжения загородного дома, многие останавливают свой выбор на подземных емкостях для хранения сжиженного газа – газгольдерах. При этом им придется столкнуться не только с очень высокой стоимостью резервуара, но и дальнейшими расходами на регулярное обслуживание и технические осмотры.

Какими бывают газгольдеры конструктивные особенности

По месту расположения различают наружные и подземные газгольдеры, первые ввиду слишком низких температур в зимнее время не используются в бытовом хозяйстве – для них нужен обогрев, что экономически невыгодно.

Также газгольдеры могут располагаться вертикально и горизонтально по отношению к плоскости земли, но в связи с тем, что вертикальные виды имеют малую площадь испарения по сравнению с горизонтально размещенными, они редко применяются в промышленной и бытовой сферах.

Практически все подземные газгольдеры имеют однотипную конструкцию из резервуара и горловины, минимальная глубина залегания резервуара под поверхностью земли – около 600 мм, некоторые модели комплектуются люком-лазом.

Поэтому отечественный производитель поставляет на рынок резервуары с конструктивным исполнением (высокой горловиной), рассчитанным на эксплуатацию в холодных климатических условиях, но как отмечалось выше, материал их изготовления значительно уступает европейской стали по качеству.

Рис. 19 Типовые конструкции арматурных отсеков газгольдеров для автономного газоснабжения

Использование двух и более газгольдеров

Иногда, вместо одного, устанавливают два газгольдера (в случаях, когда на участке недостаточно места, увеличился объем потребления и т.д.) при этом их соединяют друг с другом по жидкой и газообразной фазам. Таким образом, можно увеличить объем сохраняемого газа, площадь его испарения, заправлять резервуары поодиночке или вместе.

При их соединении удобнее использовать модели с высокими патрубками, которые является одним из вариантов стандартных конструктивных исполнений.

Как правильно установить газгольдер

Установкой газгольдера занимается только специализированные фирмы со штатом опытных работников, для проведения работ требуется специальная техника для перемещения тяжелых грузов, приспособления для сварки ПНД труб – теоретическая возможность провести работы своими руками (не считая других нюансов) практически отсутствует. Последовательность проведения работ специализированной фирмой:

  • В соответствии с планом дома выбирается подходящий участок для размещения резервуара.
  • В заданном месте выкапывается котлован необходимого размера и траншея для размещения трубопровода ниже глубины промерзания грунта, на дне котлована по горизонтальному уровню формируется песчаная подушка.

Рис. 20 Установка газгольдера – основные этапы

  • Поверх подушки укладывается бетонная плита с четырьмя выступающими пластинами с отверстием и размером с газгольдер, при укладке ее дополнительно проверяют на соответствие горизонту.
  • Вдоль осевой линии плиты размещается резиновая подложка для защиты емкости от коррозии и механических повреждений, после чего резервуар выгружается и укладывается на подложку. Он закрепляется стальными тросами в защитной оболочке прикручиванием к стальным пластинам. Некоторые резервуары оснащены стальными опорами и не требуют подложки для установки.
  • Устанавливают на резервуар регулятор давления, подключают пластиковую трубу газопровода и прокладывают ее в траншее с небольшим уклоном, в самой нижней точке устанавливают конденсатосборник.
  • Приваривают к концу подземной газопроводной ПНД трубы цокольный ввод, свободный конец заводят в дом.
  • По окончании работ проводят проверку системы опрессовкой, засыпают котлован и траншею, восстанавливают травяное покрытие, укладывая на место снятый дерн.

Проект газификации частного дома

Вы здесь: Главная » Проект газификации частного дома

Почему газификацию жилья необходимо начинать с проекта?

Состав и работа над проектом

Проект газификации частного дома является одним из первых этапов газификации жилья, но до этого необходимо получение технических условий (ТУ) на газоснабжение. Такой документ будет состоять из пояснительной записки и чертежей, которые обязательно содержат:

  • расстановку газового оборудования;
  • трассировку газопроводов по улице и в доме;
  • расположение дымовых и вентиляционных каналов;
  • некоторые детали, уточнения и др.

Проект для частного дома требует правильный подход

Работа над проектом газификации жилья потребует от одной до трех недель. Для экономии времени начинать его выполнение можно параллельно с подготовкой технических условий.

Для этого надо высказать свои пожелания инженеру-проектировщику, как расположить котел, газовую плиту и газопроводы, на основании чего он подготовит предварительные плановые решения и согласует их с владельцем дома. Пример типового проекта газификации частного дома можно посмотреть в проектной организации и фирмах, занимающихся подобными работами.

По получении технических условий они вместе с ПСД сдаются на согласование в газораспределительную организацию, на что может потребоваться 3-6 недель. Таким образом, общее время, чтобы получить технические условия, выполнить и согласовать проект может составить два-три месяца.

Без ТУ нет ПСД

В технических условиях указывается (содержится):

  • местонахождение дома;
  • данные собственника (свидетельство на землю и дом или разрешение на строительство);
  • характеристики газопровода подключения;
  • потребность в газе для дома;
  • документ проверки дымовой трубы и вентканалов;
  • сведения по устанавливаемому оборудованию (котел, счетчик и т. д.).

Если площадь дома больше 300 кв. м, то чтобы получить ТУ на него, надо указанные документы дополнить теплотехническим расчетом, выполненным проектным учреждением, для определения годовой потребности в газе. Технические условия обычно готовятся в течение 2-5 недель. Конечно, стоимость газификации частного дома (дачи) большой площади будет соответственно выше.

Зачем нужен проект газификации частного дома

Над проектом газификации может работать лишь специализированное учреждение, которое обладает свидетельством, подтверждающим его членство в СРО, и допуском на этот вид работ.

В практическом плане ПСД газоснабжения нужна для:

  • правильного выбора газового оборудования;
  • обеспечение безопасных условий в помещении, где будет устанавливаться газовое оборудование;
  • его согласования в соответствующих инстанциях для узаконения;
  • точного подсчета затрат на газификацию дома и пр.

Но необходимо помнить, что технические условия и проект газоснабжения имеют срок давности, который в зависимости от региона может изменяться. Если за это время газопровод не подведен и не подключен к сети, то надо вновь получать ТУ и делать новую ПСД.

Сколько стоит проект газификации частного дома

Стоимость проекта газоснабжения частного дома во многом зависит от места подключения к питающему газопроводу. Если эта точка выведена к фасаду жилья, то такая ситуация является стандартной и цена за проект в зависимости от региона будет также нормированной. Для Санкт-Петербурга это, например, это составляет 20-38 тыс. руб., а для Саратова дешевле – 8-16 тыс. руб. в зависимости от необходимых технических решений.

Если точка подключения газопровода у дома отсутствует, то это еще не значит, что к участку газопровод вообще не подведен. Его наличие обычно подтверждает газовый шкафной регуляторный пункт (шкаф желтого или синего цвета).

Может так случиться, что газопровод вообще не выходит на участок, но проложен где-то по улице. В обоих этих случаях процесс автономной газификации также вполне осуществим, но дело несколько усложнится, так как потребуется больше времени, средств и согласований.

У людей может возникнуть вопрос: почему стоимость проекта газификации частного дома составляет определенную сумму? Дело в том, что данная деятельность обязывает учреждение обзавестись специальными документами, но для их получения требуются определенные средства, да еще надо отчислять ежемесячно деньги на счет специальных фондов.

Также из стоимости этой работы оплачивается труд проектировщиков, приобретается оборудование, материалы, арендуются помещения, покрываются транспортные расходы и формируется прибыль организации.

Особенности техники

Стандартная бытовая газовая плита состоит из двух частей: варочной поверхности и духового шкафа. В классическом варианте и духовка, и варочная панель имеют одно решение: работают от газа или электричества. В комбинированных моделях в конфорках происходит сгорание газа, а духовой шкаф работает от электричества.

Плита с газовой варочной поверхностью и электрической духовкой

Варочные панели могут быть изготовлены из эмалированной или нержавеющей стали, стеклокерамики или анодированного алюминия. Большая часть современных моделей оснащается конфорками разного диаметра. Чем больше величина горелки — тем выше ее мощность. Комбинация конфорок разной мощности позволяет максимально удобно готовить пищу в посуде различной емкости.

Варочные поверхности могут оснащаться весьма неплохим функционалом и системами безопасности: электроподжиг, функция томления, непрерывного горения, отключения газа при затухании пламени и пр.

Электродуховки в комбинированных газовых плитах могут быть двух типов:

  1. Классические. Конструктивно классические духовые шкафы включают в себя верхний и нижний нагревательный элемент. Опционально они могут снабжаться вертелом и (или) решеткой для гриля;
  2. Многофункциональные. Помимо классического расположения ТЭНов, многофункциональная техника может иметь дополнительные боковой и задний нагревательный элемент, снабжаться функциями конвекции, самоочистки и даже микроволновки.

    Устройство классической духовки

Следует понимать, что наличие в духовом шкафу массы опций не только упрощает эксплуатацию и обслуживание устройства, но и значительно увеличивает его стоимость

Именно поэтому, чтобы не переплачивать при выборе газовой плиты с многофункциональной электрической духовкой, следует обращать внимание на модели с наличием только необходимых для вас опций

Электродуховка с конвекцией
