Особенности установки вентиляции на мансардной кровле
Если у вас мансардная кровля, то здесь существуют другие особенности по установке вентиляционных каналов. Суть технологии в использовании принципа естественной вентиляции. Все сводится к тому, что теплый воздух вытесняется холодным
Так, необходимо обратить внимание на следующие нюансы:
- Выбранная пароизоляция должна обладать минимальной проницаемостью.
- Между стропилами укладывается теплоизоляция.
- Сооружается обрешетка и контробрешетка.
- Обязательно прокладывается гидроизоляционный слой.
- Заключительный слой – кровельное покрытие.
В карнизе должны быть незначительные щели. Это позволит выходить и входить воздуху в конек. Что касается верхней вентиляционной щели, то она должна располагаться между кровельным покрытием и гидроизоляцией. Нижняя вентиляционная щель будет находиться между теплоизоляцией и гидроизоляцией.
Организация вентиляции при помощи конькового аэратора
Но есть ограничения, которые касается угла наклона кровли. Так, коньковый аэратор можно устанавливать на кровле, у которой уклон ската колеблется в районе от 14 до 45 градусов. Чтобы вся система работала эффективно, на кровле оборудуются коньковые продухи. Более того, длина аэратора должна быть идентична длине конька. Что касается конькового среза и дымохода, то следует соблюсти расстояние от 300 мм и больше.
Организация вентиляция при помощи дефлекторов
Под дефлектором подразумевается специальный механизм, который содействует выведению отработанного воздуха и пар из подкровельнного пространства. Так, если использовать дефлектор, то можно достичь следующего:
- Пар будет выводиться еще до того, как он достигнет кровельного покрытия.
- Значительно сокращается давление. Благодаря этому исключается вспучивание минеральной ваты.
- Если влага попадает на минеральную вату, то дефлектор выводит ее.
Согласно рекомендациям, специалистов в этой области, на 100 квадратных метров предусматривается один дефлектор. Как следствие полностью исключается скопление влаги под крышей.
Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Делать работу самостоятельно или доверить все профессионалам
Рассмотрим преимущества и недостатки каждого решения в сравнительной таблице ниже.
| Монтаж системы своими руками: | Найм бригады: |
|
|
В целом получается, что в любой ситуации очень важно понимать, как устроена конструкция вентилируемой кровли. Такие сведения в любом случае пригодятся. Потому что если вы не планируете делать все самостоятельно, то, как минимум сможете проконтролировать правильность действий нанятых монтажников
Потому что если вы не планируете делать все самостоятельно, то, как минимум сможете проконтролировать правильность действий нанятых монтажников.
Поэтому теперь можно смело переходить к практической части статьи.
Зачем нужны аэраторы?
Одним из способов избавления от лишней влаги является осушение. Оно позволяет избежать замены гидроизоляционного ковра и утеплителя.
Испарение предотвращает возможные протечки, которые в большинстве случаев появляются в результате строительно-ремонтных работ.
Просушивание утеплителя становится возможным при использовании вентиляционных аэраторов. В основе принципа их работы лежит разница между внутренним и внешним давлением воздуха, вследствие которой в аэраторной трубе создается тяга, образующаяся из-за понижения давления под влиянием ветрового потока извне.
Несмотря на то, что устройства эти очень простые, они предотвращают вспучивание кровельных покрытий. Аэраторы заблаговременно отводят влагу и не позволяют ей накопиться и в дальнейшем конденсироваться в подкровельном пространстве и в слоях кровельного пирога, поскольку скапливание влаги приведет к нарушению связи между несущей конструкцией и финишным покрытием.
На фоне сказанного становится очевидным необходимость монтажа аэратора для кровли уже на этапе строительства дома, не дожидаясь образования плесени, грибка и повреждения всей конструкции.
Кровельные аэраторы крайне необходимы также в случае плоской крыши, широко применяемой в гражданском и промышленном строительстве.
Ее слоеная структура включает в себя несущую плиту на основе железобетона, покрываемую утеплителем, пароизоляцией и стяжкой — цементно-песчаным раствором.
Гидроизоляционным слоем во многих случаях являются рулонные материалы.
Длительность эксплуатационного срока данного типа кровли зависит от ряда обстоятельств, в том числе от качественного проведения работ по гидро-, теплоизоляции и монтажу кровельного покрытия.
Практика показывает, что основным недостатком, выступающим на первый план в процессе эксплуатации мягкой кровли, является образование и скопление большого количества влаги в стяжке и утеплительном материале. Использование кровельного аэратора позволяет значительно сократить его количество.
Накопление влаги приводит к ряду негативных последствий. Наиболее частые из них:
Вздутие поверхности плоской кровли.
Данный недостаток является самым распространенным. Он возникает по следующим причинам:
- Нагревание кровли в жаркое время года приводит к изменению качественных характеристик битумно-полимерных материалов: под воздействием высокой температуры они становятся более пластичными. В этом случае прочность сцепления зависит от вязкости мастики. Влюбом случае она значительно сокращается.
- Одновременно с этим процессом в подкровельном пространстве, между гидроизоляционным слоем и расположенной под ним пароизоляцией, образуется пар. Он является результатом нагревания скопившейся здесь воды. Пар начинает изнутри оказывать давление на кровельное покрытие.
Результатом описанных процессов является расслаивание как битумно-полимерного материала, так и кровельного покрытия. Устранение дефектов в виде вздутий требует качественного прикрепления водоизоляционного слоя к кровельному основанию. А чтобы избежать всех этих проблем, можно просто использовать аэратор для кровли.
Повышение теплопроводности.
Накопившаяся в гидроизоляционном слое и под ним влага значительно сокращает теплоизоляционные качества кровли.
Практика показывает, что увеличение уровня влажности всего на 1 или 2% повышает теплопроводность материала на 35-40%, что приводит к необходимости увеличения затрат в отопительный сезон. Избежать этого можно простым способом: установить аэратор.
Разрушение стяжки и слоя гидроизоляционного материала.
Стяжка выполняется с применением цементно-песчаного раствора, по структуре представляющим собой капиллярно-пористый материал. Поры сообщаются между собой, а пространство между ними заполнено воздухом. Проникая внутрь, влага заполняет свободное пространство. При низкой температуре воздуха находящаяся в порах вода подвергается кристаллизации, расширяется, становясь значительно больше в объеме, в результате чего начинает оказывать давление изнутри, что приводит к образованию микротрещин и дальнейшему разрушению стяжки. Аналогичные процессы могут происходить и в гидроизоляционном ковре.
Элементы вентиляции кровли из металлочерепицы
Вентиляция — неотъемлемый элемент современной крыши. Это несложная и недорогая система, которая по сути представляет собой трубу, отводящую водяные пары, спасает кровельное покрытие от разрушения под действием перепада температуры и излишней влаги. Но защищает она не только кровлю. От намокания страдают и деревянные элементы конструкции: стропила, обрешётка, карнизы и т. д., а также утеплитель.
Избыток влаги приводит к разрушению структуры деревянных конструкций
Зоной повышенного риска является выход вентиляционных и канализационных шахт в чердачное помещение и на поверхность крыши.
Все перечисленные проблемы решаются при помощи обустройства продуманной вентиляции, которая бывает двух видов.
- Естественная вентиляция (или тяга) возникает внутри замкнутой системы (трубы, шахты и т. д.) при перепаде давления или температуры воздуха. Примеры устройств, работающих на принципе естественной вентиляции, окружают нас со всех сторон. Это печные трубы, вентиляционные шахты и тому подобные устройства.
Благодаря естественной циркуляции происходит равномерный обогрев и обновление воздуха в помещении
- Принудительная вентиляция — это искусственно созданное движение воздушных масс в нужном направлении. Образуется при помощи вентиляторов, компрессоров и системы воздуховодов. Наглядный пример принудительной вентиляции — системы кондиционирования в жилых и производственных помещениях.
Принудительная вентиляция включает в себя систему воздуховодов и силовые установки для перекачки воздуха
Подавляющее количество устройств, обеспечивающих вентиляцию кровли, работает на основе естественного движения воздуха. Они не требуют подачи электроэнергии и обслуживания, а вывод пара осуществляется в автоматическом режиме в соответствии с законами физики.
Общее название механизмов, служащих для вентилирования подкровельного пространства и удаления влажных паров, — кровельные аэраторы. Слово произошло от английского «aerate» — вращать воздух. В строительную терминологию оно вошло в середине прошлого столетия, когда на плоских крышах высотных зданий стали устанавливать устройства для вытяжки отработанного воздуха и предотвращения вздутий кровли во время резких изменений температуры.
Аэраторы устанавливают на стыках плит перекрытия и на возвышениях кровли
Сегодня для каждого вида кровли выпускаются отдельные модели аэраторов, в которых учитываются размеры и конфигурация кровельного материала. Устройство представляет собой изделие из литого пластика (полипропилена), устойчивого к воздействию кислот, атмосферных явлений и ультрафиолетового излучения. Оно способно функционировать при температурах от -50 до +90 оC и выдерживать кратковременное воздействие огня.
Размер и форма аэратора подбирается в зависимости от площади крыши и типа кровельного покрытия
Существуют также дефлекторы из металла — нержавеющей стали марки 316 AISI. Относительно высокая цена не позволяет широко применять эти изделия в частном домостроении. Поэтому металлические аэраторы обычно используются только на промышленных объектах.
Металлические аэраторы стоят довольно дорого, поэтому индивидуальные застройщики их практически не используют
Монтаж узла прохода вентиляции через кровлю
Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.
Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.
С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:
- воздушного обмена в мансардном или чердачном помещении дома;
- монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
- подачи чистого воздуха, обогащенного кислородом.
В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).
Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.
Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.
Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.
Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.
Проектирование и монтаж узла будет зависеть от ряда факторов:
- угол ската крыши;
- вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
- тип крыши.
Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.
Существуют определенные требования:
- не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
- конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
- для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
- в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.
Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.
Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.
Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.
Монтаж вентиляционных элементов
Перед выполнением работ очищают кровлю от загрязнения. Место производства работ протирают сухой ветошью.
Монтажные работы выполняют в следующей очередности:
Схема подкровельной вентиляции
- С помощью шаблона размечают место установки вентиляционной трубы.
- По шаблону с помощью дрели проделывают отверстия в кровле.
- Зубилом и ножницами соединяют отверстия в одну линию. Вырезанную часть удаляют.
- Обрабатывают края вырезанного отверстия напильником.
- Открепляют лист металлочерепицы с проделанным отверстием.
- Размечают отверстие в гидроизоляции для установки уплотнительной прокладки.
- Устанавливают по размерам уплотнительную прокладку.
- Наносят герметик на уплотнительной кольцо.
- Устанавливают кольцо на гидроизоляцию и крепят его саморезами к обрешётке.
- Устанавливают лист металлочерепицы с отверстием на место.
- Устанавливают проходной канал в проделанное отверстие.
- Закрывают пространство между кровлей и каналом прокладкой из негорючего материала.
- Проходной элемент закрепляют с помощью саморезов.
- Места стыка прокладки с каналом проклеивают герметиком.
- Через переходник вставляют вентиляционную трубу.
- С помощью уровня монтируют трубу в вертикальное положение.
- Выверенную трубу крепят саморезами к проходному элементу.
- Места стыков проклеивают герметиком.
- Устанавливают дефлектор.
- Проверяют качество выполненных работ со стороны кровли и чердачного помещения.
Совет. Воздухоотвод со стояком канализации соединяют с помощью гофрированной трубы. Отвод вытяжки с вентиляционным каналом соединяют напрямую.
Схема обхода трубы металлочерепицей
Общие требования к вентиляционным трубам
Воздуховоды в системе вентиляции занимают значительную часть. Через эти коммуникации организуется вывод использованного воздуха наружу или, напротив, подача его в помещения.
В большом многокомнатном коттедже рекомендуется устанавливать вентиляционные выходы на кухне, в ванной, туалете, подвале, котельной – во всех местах с высоким уровнем влажности и риском попадания в воздух газа или продуктов сгорания
Вентиляционную систему устанавливают на года, поэтому к трубам и другим элементам предъявляют особые требования, а процесс монтажа подчиняется правилам.
Несколько важных моментов, касающихся воздуховодов, рассмотрим в фотогалерее:
Для самостоятельного изготовления обычно используют листы тонкой оцинкованной стали, которую легко обрабатывать подручными инструментами. Она подходит для монтажа на крыше по своим характеристикам, при этом создание трубы, переходника и «грибка» обходится недорого.
Требования к монтажу вентиляционной трубы
Соблюдение требований, которые выдвигаются к установке узла вентиляции – залог того, что в доме не будет плесени или повышенной влажности. Одна из задач кровли – защита помещения от проникновения осадков, а также поддержание оптимального температурного режима, который является комфортным для жильцов дома.
Вентиляционная труба – сквозное отверстие, проходящее через крышу. То есть, для того чтобы провести вентиляцию через крышу, необходимо сделать сквозную дыру, которая откроет доступ осадкам в дом.
Вентиляционная труба может выглядеть довольно стильно, разнообразие материалов, форм этих изделий позволяет не скрывать этот атрибут, а выставлять его на показ
Именно поэтому место входа вентиляции нуждается в дополнительной изоляции от осадков, талой воды. Кроме того, оно должно быть защищенным от образования конденсата. Последний возникает из-за высокой разницы в температуре между той, которая была достигнута внутри помещения и той, что на улице. Таким образом, основное требование к вентиляционной трубе – ее полная герметичность и теплоизоляция.
Также, важно позаботиться о том, чтобы осадки свободно стекали с кровли, то есть вентиляционная труба не препятствовала этому. Задача не из легких. С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение
С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д
С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение. С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д.
Для решения перечисленных проблем можно установить специальные узлы прохода. С их помощью обеспечивается бесперебойная транспортировка потоков воздуха, без существенного вмешательства в функциональность кровли.
Основные требования при монтаже вентиляционной шахты следующие:
- защита от так называемых «мостиков холода» – не допускать образования мест, через которые может уходить тепло из помещения;
- герметизация;
- обязательное требование – плотное прилегание вентиляционной трубы к крыше;
- установка дополнительных защитных элементов – после герметизации места стыков прикрываются дополнительными конструкциями (они выполняют как декоративную, так и практическую функцию).
Если на крыше есть несколько выходов, например, дымоход, телевизионная антенна или спутник, то можно создать одну общую шахту, через которую они будут выходить.
Шахта на крыше монтируется для того, чтобы скрыть обилие выходов, которые выведены через крышу и обезопасить их от осадков
Ко всем этим выходам можно добавить и отверстие вентиляции, то есть примыкание кровли к вентиляционной шахте будет происходить через специальный отвод. Шахта конструируется из металла или дерева, желательно продумать о способе вывода вентиляции и других коммуникаций в момент строительства кровли.
Стоит помнить, что для идеального примыкания воздуховодов к металлической кровле или крыше из любого другого материала, лучше делать трубу вентиляции квадратной или прямоугольной.
В этом случае для обеспечения правильного примыкания воздуховода, используют квадратную накладку. Она надевается сверху на трубу и обеспечивает ее защиту. Пространство, образованное между трубой вентиляции и накладкой, заполняется песком или любой другой невозгораемой смесью.
Для того чтобы придать крыше более эстетический вид, можно соорудить общий короб, в котором будут спрятаны все трубы
Для защиты помещения от проникновения влаги для стыков используется герметик, а в верхней части вентиляционной трубы устанавливается дефлектор.
Дополнительные требования устанавливаются и для длины вентиляционной трубы, при отсутствии тяги в ней могут монтироваться вентиляторы.
Высота трубы должна быть не меньше дымохода. Кроме того, расстояние между стыком и дефлектором должно быть достаточным для свободного перемещения воздушных масс.
Для того чтобы избежать появления конденсата или неправильного стекания осадков, важно правильно установить трубу вентиляции, соблюдая требования к ее высоте и месту размещения на крыше
Узел вентиляции можно располагать вдоль ската крыши. Именно в этом случае труба не будет создавать препятствий для схода снега или свободного стекания осадков с кровли.
Самое идеальное место – конек, как верхняя часть крыши. Только так можно обеспечить максимальную тягу, без монтажа дополнительных вентиляторов.
Функции и характеристики кровельных аэраторов
Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части
Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:
- проветривание подкровельного пространства;
- сохранение надёжности и долговечности системы стропил;
- обеспечение нормального движения воздуха для крыш сложной формы;
- сохранение свойств теплоизоляционных материалов.
Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

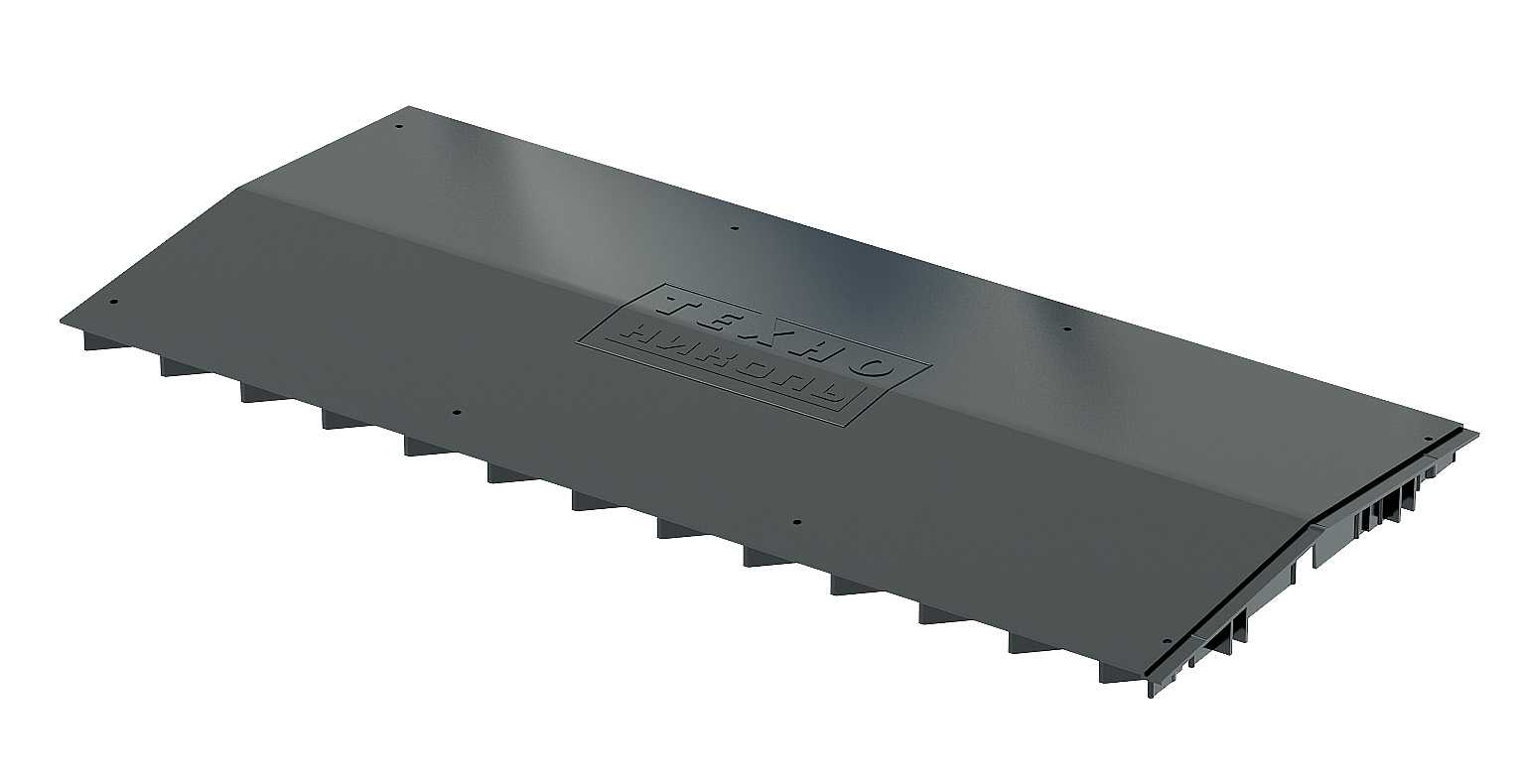

Монтаж конькового аэратора
Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:
- С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
- Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
- Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.
Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха
Видео: установка конькового аэратора
Крепление аэратора для металлочерепицы
Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.
Установка аэратора требует предварительного изучения особенностей его конструкции
Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:
- В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
- На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
- Дополнительный слой и патрубок фиксируют с помощью саморезов.
- Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.
Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.
Видео: установка точечного аэратора
Аэратор для профнастила
Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.
Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности
Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.
https://youtube.com/watch?v=hKQZymPztgU
