Приточная вентиляция в квартире: виды приточек и особенности их обустройства

Особенности конструкции приспособления

Основные элементы приточной вентиляции

Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

Вентиляторы.
Диффузоры (способствуют распределению масс потока воздуха).
Глушитель шума.
Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

скорости потока воздушных масс, проходящих через вентиляцию;
влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

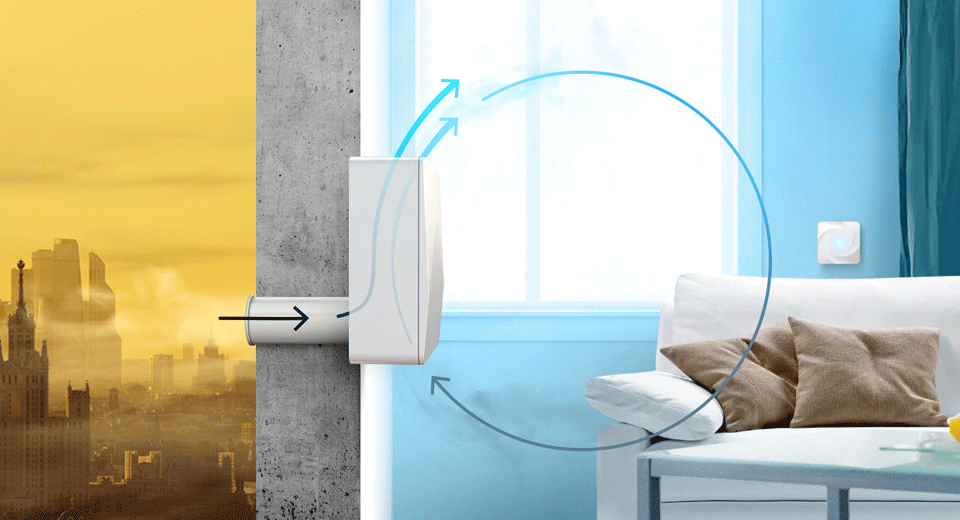

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
Вентилятор для притока воздуха с улици.
Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Что такое приточная вентиляция с подогревом воздуха

Комплектация компактной вентиляции с подогревом для квартиры

Вентиляция с теплообменником обеспечивает непрерывную подачу подогретого свежего воздушного потока. Таким образом, создается хороший микроклимат. Вентиляция обеспечивающая подогрев приточных масс, включает: центральное приточно-вытяжное оборудование с рекуператором, который обеспечивает подогрев воздуха приходящего с улицы. Это происходит за счет температуры выводящегося «отработанного воздуха». Рекуператор, пропуская воздух, не смешивает его с выводящими воздушными массами. То есть воздух поступает и выводится по индивидуальным каналам, стенки которых расположены впритык.

Обогрев приточной вентиляции может осуществляться с помощью рециркуляции (кондиционеры, калориферы). Теплый «отработанный воздух» смешивается с приточным, который нагревается до нужной температуры, а потом подается в помещение.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат, планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

Перфоратор.
Гаечные ключи.
Кувалда.
Шуруповерт.
Молоток.
Трещоточный ключ.
Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки. В итоге всю систему необходимо проверить

Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение. Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

В доме

Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции. А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта

Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:

А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:

Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.
Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.
Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.

Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.

Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.

Способы прогрева вентиляционного воздуха

Фактически прогреть поступающий извне воздух можно с помощью разных способов:

использование рекуператора;
установка специального нагревателя или теплового вентилятора;
применения принципа рециркуляции.

Эти системы подогрева уличного воздуха в приточной вентиляции являются наиболее популярными среди пользователей. Рассмотрим их детальнее.

Достаточно эффективный механизм снижения теплопотерь – рекуперация тепла в системах вентиляции. Рекуператор представляет собой теплообменник, в котором холодный воздух извне нагревается за счет теплоотдачи ранее прогретых в квартире воздушных масс, которые отводятся самой вентиляционной системой. Однако существенным минусом конструкций с рекуператором является их дороговизна, которая не всегда окупается быстро за счет минимизации затрат на эксплуатацию приточной вентсистемы.

Нагревательный элемент, встроенный в цепочку узлов приточной системы вентиляции, является не менее надежным и эффективным способом нагреть холодный уличный воздух. При таком способе потоки прогреваются еще в вентканале, проходя через тепловой калорифер, и поступают в квартиру, имея необходимую температуру.

Подобные вентиляционные системы с подогревом приточки с улицы часто оснащены термостатом, который позволяет самостоятельно регулировать температуру поступающего в квартиру воздуха

Приточная вентиляция с нагревательным элементом обычно обходится дешевле в установке, однако сам прогрев воздуха требует больше энергоресурсов, чем процесс теплообмена при рекуперации.

Рециркуляция воздуха во многом схожа с рекуперацией, при которой подогрев воздушных масс происходит за счет тепла отработанного воздуха. Однако, если при рекуперации воздушные потоки не смешиваются, рециркуляция предусматривает слияние квартирного воздуха со свежим уличным, благодаря чему повышается температура последнего.

Для интеграции в квартиру наиболее удобной остается вентиляционная система с подогревом приточки с помощью отдельного нагревательного узла. Подобные комплексы обходятся дешевле в установке и зачастую более компактны.

3 Монтаж электрического аппарата

В электрокалориферах для приточной вентиляции главным параметром является их мощность. Во время подключения следует соблюдать технику безопасности. В электрических аппаратах применяется блок управления для контроля температурных показателей в квартире или производственных помещениях. Если температура падает ниже запрограммированной, то устройство автоматически включится. Термореле позволяет удерживать заданный режим и страхует от перегрева прибора.

Когда включены вентиляторы электрического калорифера, можно дополнительно подать питание на ТЭНы. Обычно это происходит с помощью кнопки «Пуск». Для безопасности в конструкции есть такие элементы:

1. Защита от подачи электропитания на ТЭНы, если не включены вентиляторы.
2. Тепловое реле. Оно необходимо для защиты двигателя во время остановки.
3. Термореле. Не даёт корпусу устройства перегреться.

Также в конструкции могут присутствовать аварийный индикатор и диод, сигнализирующий о включении пускателя. Электрокалорифер дополняют автоматическим выключателем. Он прерывает цепь, к которой подключены ТЭНы. Для управления желательно устанавливать шкаф с автоматикой недалеко от устройства. Меньшее расстояние позволяет применять кабель меньшего сечения.

Подключение электрического калорифера

В электрических видах главным параметром выступает мощность в кВт, соответственно он требует к себе осторожности и соблюдения техники безопасности при его подключении. В данном варианте используется блок управления, который способен контролировать температуру в помещении

Когда температура внутри помещения оказывается ниже заданной, то калорифер автоматически включается. С помощью термореле можно удерживать заданную температуру и быть застрахованным от нагрева устройства свыше 140 градусов.

Схема работы заключается в том, что когда нажата кнопка «Пуск» запускается двигатель и вентиляция калорифера. На двигатель подключено тепловое реле на определённом токе. В случае проблем с вентиляцией срабатывает тепловое реле, после чего происходит размыкание цепи питания.

При включенном вентиляторе калорифера можно включить ТЭНы за счёт замыкания блокировочных контактов. Включение ТЭНов происходит кнопкой «Пуск». В это время происходит включение промежуточного пускателя, что активирует мощный пускатель, который включает посредством своих контактов ТЭНы. Для максимально быстрого нагрева все нагреватели включаются сразу же.

Для защиты от пожара в схему включены такие элементы, как:
Тепловое реле, что защищает двигатель при остановке;
Защита от включения без вентилятора;
Термореле, что предохраняет корпус калорифера от перегрева. Во время активации термореле вентилятор будет продолжать работу и охладит его.

Схема может быть дополнена индикатором включения пускателя и аварийным индикатором. Помимо этого целесообразна установка автоматического выключателя на цепь, которая питает ТЭНы, а также автомат мощнее на вход устройства. Не следует устанавливать автоматы на вентиляторы.

Для управления калорифером устанавливается шкаф управления, что должен быть расположен недалеко от калорифера. Чем меньше расстояние, тем можно использовать провод меньшего сечения.

Виды

По каким признакам можно классифицировать калориферы?

Источник тепла

В его качестве может использоваться:

Электроэнергия.
Тепло, выработанное индивидуальным отопительным котлом, котельной или ТЭЦ и доставленное к калориферу теплоносителем.

Разберем обе схемы чуть детальнее.

Электрокалорифер для приточной вентиляции представляет собой, как правило, несколько трубчатых электрических нагревателей (ТЭНов) с напрессованным на них для увеличения площади теплообмена оребрением. Электрическая мощность таких устройств может достигать сотен киловатт.

При мощности от 3,5 КВт они подключаются не к розетке, а напрямую к щитку отдельным кабелем; при мощности от 7 КВт настоятельно рекомендуется питание от 380 вольт.

На фото – отечественный электрокалорифер ЭКО.

Какими достоинствами обладает электрический калорифер для вентиляции на фоне водяного?

Простотой монтажа. Согласитесь, что подвести к нагревательному устройству кабель куда легче, чем организовать циркуляцию в нем теплоносителя.
Отсутствием проблем с теплоизоляцией подводки. Потери в кабеле питания за счет его собственного электрического сопротивления на два порядка меньше, чем потери тепла в трубопроводе с любым теплоносителем.
Простой настройкой температуры воздуха. Для того, чтобы температура приточного воздуха была постоянной, достаточно смонтировать в цепи питания калорифера несложную схему управления с термодатчиком. Для сравнения – система водяных калориферов заставит вас решать проблемы согласования температуры воздуха, теплоносителя и мощности котла.

Есть ли у электропитания недостатки?

Цена электрического устройства несколько выше, чем водяного. К примеру, 45-киловаттный электрокалорифер можно купить за 10-11 тысяч рублей; водяной нагреватель той же мощности обойдется всего в 6-7 тысяч.
Что куда важнее, при использовании прямого нагрева электричеством оказываются запредельными эксплуатационные расходы. Для нагрева теплоносителя, передающего тепло в водяную систему подогрева воздуха, используется теплота сгорания газа, угля или пеллет; эта теплота в пересчете на киловатт куда дешевле электроэнергии.

Источник тепловой энергии	Стоимость киловатт-часа тепла, рубли
Магистральный газ	0,7
Уголь	1,4
Пеллеты	1,8
Электроэнергия	3,6

Водяные калориферы для приточной вентиляции – это, в общем-то, обычные теплообменники с развитым оребрением.

Водяной калорифер.

Циркулирующая через них вода или другой теплоноситель отдает тепло проходящему через ребра воздуху.

Достоинства и недостатки схемы зеркально отображают особенности конкурирующего решения:

Стоимость калорифера минимальна.
Расходы при эксплуатации определяются видом используемого топлива и качеством утепления разводки теплоносителя.
Регулировка температуры воздуха сравнительно сложна и подразумевает гибкую систему управления циркуляцией и/или котлом.

Материалы

Для электрокалориферов обычно используется алюминиевое или стальное оребрение на стандартных ТЭНах; несколько реже встречается схема обогрева с открытой вольфрамовой спиралью.

ТЭН со стальным оребрением.

Для водяных обогревателей характерны три варианта исполнения.

Стальные трубы со стальным оребрением обеспечивают максимальную дешевизну конструкции.
Стальные трубы с алюминиевым оребрением благодаря более высокой теплопроводности алюминия гарантируют несколько большую теплоотдачу.
Наконец, максимальную теплоотдачу ценой несколько более низкой устойчивости к гидравлическому давлению дают биметаллические теплообменники из медной трубы с алюминиевым оребрением.

Нестандартное исполнение

Пара решений заслуживает отдельного упоминания.

Приточные установки представляют собой калорифер с предустановленным вентилятором для подачи воздуха.

Приточная вентиляционная установка.

Кроме того, промышленностью выпускаются изделия с рекуператорами тепла. Часть тепловой энергии отбирается у потока воздуха в вытяжной вентиляции.

Подключение

Поступление воздушных масс может осуществляться в одном из двух вариантов:

Левое выполнение: смесительный узел и автоматическое управление устанавливаются с левой стороны, подача воды производится сверху, отток — в нижней части.
Правое выполнение: указанные механизмы находятся справа, трубка для подачи воды — внизу, «обратка» – в верхней части.

Трубки размещают на той стороне, где установлен воздушный клапан.

Водяные калориферы разделяются на 2 вида по типу вентиля:

двухходовой – при подключении к общему теплоснабжению;
трехходовой – при замкнутом способе снабжения теплом (к примеру, при подключении к котлу).

Вид вентиля определяется характеристиками системы, снабжающей теплом. К ним относятся:

Вид системы.
Температура воды в начале процесса и при оттоке.
При центральном водоснабжении – разница между давлением в трубах подачи воды и её оттока.
При автономном – наличие или отсутствие насоса, установленного на контуре притока.

Схема установки должна предусматривать недопустимость монтажа в следующих случаях:

с вертикальным вводом и выводом трубы;
с верхним забором воздуха.

Такие ограничения обусловлены возможностью попадания снежных масс в приток оборудования и дальнейшей протечки талой воды в электронный блок.

Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена (если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания)

Чтобы избежать сбоев работы блока автоматики, датчик температуры должен находиться во внутренней части элемента выдува воздуха на расстоянии не менее 0,5 м от механизма притока.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Прежде чем остановить свой выбор на одной конкретной модели, рекомендуется сесть и посчитать, сколько электроэнергии придется потратить, чтобы нагреть вашу квартиру или частный дом.

Могут различаться приточные вентиляции и по способу нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Виды систем

Вентиляция с подогревом бывает нескольких типов, их классифицируют по разным признакам: способ подогрева, место крепления, конструкция и пр.

Центральная и индивидуальная вентиляция

Все виды вентиляции можно разделить на 2 основных типа: центральная и индивидуальная (компактная, или бризер).

Центральная вентиляция используется в том случае, если необходимо снабжение чистым воздухом большого помещения. Она имеет высокую производительность.

Ее используют на производствах, ставят на общедомовые вентиляционные системы. Воздух нагревается от водяного или электрического калорифера, реже используется рекуператор. Стоит такое оборудование дорого.

Для индивидуальной вентиляции используют бризеры. Это компактные устройства, которые монтируют в квартирах и частных домах. Их обычно размещают на стене.

Монтаж осуществляется быстро, занимает не более часа. Поставить такое оборудование можно в любом жилище. Прибор имеет множество настроек, функцию климат-контроля, многоступенчатую систему очистки.

Активная и пассивная вентиляция

В этом случае используется разделение по возможности регулирования подачи свежего воздуха.

В пассивных конструкциях эта возможность отсутствует. Воздушные массы поступают за счет разницы давления между помещением и улицей.

Количество подаваемого воздуха зависит от скорости его движения, разницы температуры и уровня влажности. Чаще всего устройство монтируется на стену, оно представляет собой небольшой короб.

Активные вентиляционные системы позволяют управлять подачей воздуха. Внешне они похожи на пассивные, но блок управления позволяет регулировать не только температуру, но и интенсивность подачи потока.

По типу подогрева

Приточная вентиляция может отличаться по способу подогрева воздуха.

Выделяют следующие типы приборов:

с рекуперацией. В этом случае поступающий воздух нагревается от выходящего. Используется в пассивных вентсистемах. Подходит для регионов с теплой зимой, т. к. при больших перепадах температур малоэффективна;
с водяным подогревом. В этом случае для подогрева используется центральное отопление или бойлер. Позволяет значительно экономить на электричестве;
электрические. В вентиляции используется ТЭН, который работает от электричества. Он нагревает проходящий воздух до нужной температуры.

Другие типы

Также устройства подразделяются по способу нагнетания воздушных масс на естественные и принудительные. Во втором случае для их подачи используются вентиляторы.

Разделяют устройства и по типу управления. Есть автоматические устройства, управление которыми осуществляется с пульта ДУ или через приложение на смартфоне. Второй тип – ручные, настройки работы которых выставляются на стационарном блоке управления.

По конструкции выделяют моноблочные и монтажные. Первые состоят из одного блока, устанавливаемого на входе в вентканал. Их используют при монтаже приточки в стене или в оконной раме.

Приборы имеют малую производительность, подходят для малогабаритных комнат. Монтажные приборы состоят из множества элементов.

Их используют при обустройстве центральной вентиляции. Их мощности хватает, чтобы снабдить свежим воздухом многоэтажные здания, производственные цеха.
