Пластиковые воздуховоды для вентиляции: расчет, подбор и монтаж

Какой материал выбрать для вентиляционного канала

Выбирая детали для воздуховода, следует ориентироваться на особенности его эксплуатации и технические характеристики пластика. Если для кухонной вытяжки подойдет полипропилен, то в промышленных помещениях лучше использовать полиэтилен низкого давления (ПНД).

Полиэтилен

Материал не гниет. Способен выдерживать низкие температуры. Не рассыхается и не трескается. Имеет повышенную прочность, легко сгибается. Применяется для сложных конструкций в промышленных зданиях, квартирах и частных домах.

Полиэтилен не гниет, легко сгибается.

Полипропилен

Вентиляционные системы из полипропилена не разрушаются под воздействием высоких температур. Материал начинает плавиться только при 175 ºС.

Такие трубы используют не только для рециркуляции воздуха, но и для отведения пара и газа. Они устойчивы к механическим повреждениям и могут работать под давлением.

Поливинилхлорид

Воздуховоды из ПВХ используют для сборки систем вентиляции в квартирах и жилых домах.

Материал экологически чистый. При стандартных условиях эксплуатации не оказывает вредного воздействия на здоровье человека. Устойчив к кислотно-щелочной среде и минеральным маслам. Не горюч и инертен к воздействию солнечных лучей. Полностью сохраняет свойства при температурах -15…+60 ºС. Часто используется для сборки кухонных вытяжек и вентиляции в квартирах.

Фторопласт

Изделия из этого материала способны сохранять эластичность и прочность при температуре -70…+140 ºС. Влагостойки, устойчивы к агрессивной щелочной среде. Удобны в монтаже: легко поддаются резке, фрезеровке и сверлению.

Фторопласт сохраняет эластичность и прочность.

Другие критерии выбора

Выбирая пластиковые вентиляционные каналы, следует уделять внимание внутренней поверхности изделий: она должна быть гладкой. В этом случае поток воздуха будет циркулировать эффективно

Гибкость – важный показатель качества материала. Слишком жесткий элемент сложнее монтировать, а прослужит он меньше.

Диаметр

Для жилых помещений и больших производственных предприятий существуют нормы, по которым производится расчет пропускной способности вентиляционной системы.

В квартирах и небольших строениях используют 3 основных размера:

  • вытяжка невысокой мощности либо вентиляция с постоянной циркуляцией воздуха – 100 мм;
  • система небольшой мощности, предназначенная для периодического проветривания помещения, – 125 мм;
  • комнаты, где постоянно находятся люди, офисы – 150 мм.

По правилам, регламентированным СНиП, для квартир и домов кратность воздухообмена не должна быть меньше 0,5 куб.м в час. Диаметр воздуховода необходимо подбирать с учетом этого критерия.

Для жилых помещений есть нормы пропускной способности вентиляции.

Гофра или нет

Для правильной работы вытяжки необязательно использовать только гофру либо трубы из ПВХ. Допустимо собирать конструкции, состоящие из разных видов каналов. Главное, чтобы пропускная способность системы соответствовала нормативам.

Гофра имеет ряд преимуществ перед простым пластиком:

  • возможность удлинить или сжать канал в пределах небольших величин без добавления или удаления элементов;
  • монтаж под любым углом;
  • невысокую стоимость.

Пластик смотрится более эстетично. Его не надо декорировать после установки.

Качество материала

Фирменное изделие имеет белый либо серый окрас. На элементах присутствует маркировка производителя, а стоимость не может быть ниже рыночной.

Пластиковые каналы должны быть гибкими и не терять форму при небольшом сжатии. На местах соединений недопустимы трещины, заусенцы и деформации.

Вентиляционный канал имеет белый окрас.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

  • ПВХ;
  • фторопласта;
  • полипропилена;
  • полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

  • Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
  • Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

  1. По количеству людей.
  2. По объему помещения.

Рекомендуем ознакомиться: Прозрачная пластиковая труба в современных трубопроводных системах

В первом случае используется формула L = N х Lnorm.

  • L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
  • N – число людей в помещении.
  • Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

  • L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
  • b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
  • S – площадь помещения (в м²).
  • H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

  • Sc – размер сечения провода, который необходимо использовать (в см²).
  • L – мощность вентиляции, расход воздуха (в м³/ч).
  • V – скорость воздуха в воздуховоде (в м/с).
  • 2,778 – константа.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм Размеры прямоугольного воздуховода, мм
Sc – площадь сечения воздуховода, см2
100 80х90 72
63х125 79
63х140 88
110 90х100 90
80х140 112
125 100х125 125
100х140 140
140 125х125 156
90х200 180
160 100х200 200
90х250 225
180 160х160 256
90х315 283
200 100х315 315
100х355 355
225 160х250 400
125х355 443
250 125х400 500
200х315 630
300 200х355 710
160х450 720
315 250х315 787
350х355 887
350 200х500 1000

Рекомендуем ознакомиться: Достоинства и применение труб из непластифицированного поливинилхлорида (НПВХ)

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Расчет производительности системы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Преимущества сотрудничества с Вент Центром

  • широкий ассортимент товаров для построения вентиляционных систем из высококачественного сырья;
  • доступные цены на товары с максимально высокими рабочими характеристиками;
  • быстрая доставка в Москву, Санкт-Петербург и любой другой регион России;
  • возможность самовывоза со стационарного склада в Москве (адрес на сайте);
  • различные способы оплаты товара;
  • квалифицированные сотрудники, которые проконсультируют не только по вопросам выбора и доставки товара, но и помогут сделать первичные расчеты;
  • изготовление оригинальных изделий (трубы, отводы, дефлекторы и др.) по индивидуальным характеристикам;
  • регулярное проведение акций, а также скидки для постоянных клиентов;
  • удобный сайт с понятным интерфейсом и подробным описанием товара.

Сделайте заказ в , и самостоятельно убедитесь в высоком качестве товара и обслуживания. Будем рады помочь!

Диаметр вентиляционных труб

Определившись с материалом, можно выбирать, какой диаметр вентиляционных труб оптимален. Зная кратность воздухообмена для вашего помещения, можно выбрать какой диаметр вентиляционных труб подойдет. Кратность воздухообмена определяется по таблицам СНиП, он пригодится далее, а сейчас необходимо определить объем помещения, перемножив его габаритные размеры.

Теперь подсчитываем воздухообмен для конкретной комнаты:

O=n*Vк,

здесь Vк – объем комнаты, n – кратность воздухообмена из СНиП.

Как правило, для жилых помещений достаточно определить подачу или отвод воздуха. Промышленная вентиляция выстраивается на основе обоих показателей. Получив значение О, необходимо увеличить его таким образом, чтобы оно делилось на 5.

соотношение диаметра трубы, расхода и скорости воздуха

Длина участка вытяжной вентиляционной трубы зависит от сечения и подбирается по таблице. В крайнем левом столбце ширина, в сетке – сечение, в верхней строчке высота оголовка вентиляционной трубы.

  • Длина вентиляционной трубы должна быть равной длине дымовой. Иначе не избежать затягивания дыма в жилые комнаты;
  • Над плоской крышей высота трубы должна быть более 50 см.

Производители пластиковых воздуховодов

Среди компаний, занимающихся производством пластиковых узлов для вентиляционных систем, можно выделить несколько. Все они представлены на российском рынке и пользуются заслуженной популярностью у потребителя.

Systemair

Группа компаний с головным офисом в Швейцарии. Основная масса изделий на российском рынке реализуется в Санкт-Петербурге и Ленинградской области.

Гордость компании – экологически чистое производство. Продукция отличается качеством и надежностью.

«Арктос»

Российская компания, основанная в 1998 г. Занимается производством оборудования для систем кондиционирования и вентиляции. Имеет 2 крупных завода – в Москве и Санкт-Петербурге, собственную лабораторию акустики и аэродинамики.

Продукция «Арктоса» продается в строительных магазинах. Приемлемые цены и качество изделий выгодно отличают воздуховоды этой марки от других.

VTS Clima

Польская компания, имеющая 54 представительства в 15 странах. Производит весь спектр узлов и элементов для гибких систем вентиляции.

Изделия VTS Clima продаются с гарантией 3 года. Их надежность и неизменное качество позволили заслужить доверие покупателей не только на российском рынке, но и в СНГ.

Источники

  • https://vent-vozduh.ru/estestvennaya-ventilyatsiya/plastikovye-vozduhovody.html
  • https://m-strana.ru/articles/plastikovye-vozdukhovody-dlya-ventilyatsii/
  • https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
  • https://stroychik.ru/ventilyaciya/plastikovye-vozduhovody

Инструкция по установке

Для монтажа понадобятся обычные инструменты: шуруповерт, ножовка и герметик. А также уголки, переходники, обратный клапан.

  1. Вентиляционную решетку со входа в шахту демонтируют. Канал по мере возможности очищают от пыли, грязи, мусора, сажи.
  2. Размечают стены под трубу. При необходимости сверлят отверстия под кронштейны и хомуты.
  3. Первый фрагмент воздуховода вставляют в выходной патрубок вытяжки. Стыки промазывают термостойким герметиком.
  4. Укладывают трубы, поочередно вставляя один элемент в другой. Соединения обрабатывают герметиком.
  5. Закрепляют трубу на хомуты. Дистанция между креплением – 50 см.
  6. Вставляют вентиляционную решетку на место. Стоит использовать модель с обратным клапаном: она предотвращает опрокидывание тяги.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Необходимо знать, что в городских квартирах установлена только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями – форточками.

Приточная система

Притоком свежего воздуха можно управлять, используя простейшие приточные устройства: окна и форточки. После замены деревянных окон на герметичные пластиковые для этих целей может потребоваться монтаж клапанов системы приточной вентиляции. Когда производится замена окон, рационально будет установить также пластиковые двери на кухне и закрывать их при приготовлении пищи. Естественная вентиляция быстрее справится с очисткой воздуха в небольшом помещении.

Естественная вытяжка

Причиной слабого оттока воздуха может быть засорение вентиляционного канала. Владелец квартиры может очистить канал вытяжной вентиляции, прилегающий к помещениям, и решетку. Основную шахту с отводами должны очищать работники жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что существенно повышает мощность потока. Подобные способы превращают естественную вентиляцию в принудительную. Ее можно использовать не всегда, а только при приготовлении пищи.

Требования к вентиляции из плоских труб

Но прежде мы должны ознакомиться с требованиями к вентиляционным и приточным трубам.

Они должны отличаться:

  • герметичностью;
  • аэродинамическим гулом в пределах санитарно-гигиенических норм;
  • свободным прохождением воздушных масс со скоростью, указанной в проекте;
  • возможностью удерживания воздушного напора в соответствии с проектом.

Конструкции должны соответствовать необходимым теплоизоляционным нормам.

Приточная и вытяжная вентиляционная система должна гармонично вписываться в общий интерьер не только кухни, но и дома или квартиры в целом.

Выбирая изделия для вентиляции, нужно сначала определиться с формой сечения, которая зависит от высоты, площади, назначения, иных характеристик помещений.

Для комнат с небольшой кубатурой идеальный вариант – прямоугольные малозаметные изделия. Правда, аэродинамические свойства желают быть лучшими, поскольку такие конструкции становятся источником постороннего шума. Этот минус частично нивелируется дополнительной изоляцией. Из прямоугольных стояков монтируют вытяжную и приточную вентиляцию естественного или принудительного характера.

Нормативная база

Основным показателем, который используется при подборе диаметра воздуховода, можно считать расход воздуха в единицу времени. В СНиП 41-01-2003 записаны основные требования к вентсистеме как с точки зрения продуктивности, так и по части геометрических размеров.

Например, согласно этому нормативу для жилого помещения приток воздуха должен составлять (на 1-го человека):

  • для помещений с площадью более 20 м2 – либо 30 м3/час, либо не меньше 0,35 воздухообмена, рассчитанного, исходя из всего объема квартиры. Окончательно при расчетах принимается большее значение;
  • если же площадь помещения не превышает 20 м2, то воздухообмен можно просто принять исходя из средней величины 3 м3/час на 1 м2 площади.

Нормативные значения воздухообмена

То есть через комнату средних размеров (19-20 м2) в час вентиляция должна обеспечить циркуляцию порядка 60 м3. Малый типоразмер, например, вентиляционная труба 75 мм просто не справится с этой задачей.

Тот же норматив (СНиП 41-01-2003) содержит и некоторые требования по части размеров трубопровода.

Что касается профильных воздуховодов, то ориентироваться нужно по большей стороне:

  • при размере до 250 мм толщина стенки должна быть равной 0,5 мм;
  • с ростом размеров до 1250 – 2000 мм толщина стенки увеличивается до 0,9 мм;
  • если размер большей стороны превышает 2000 мм, то нужен дополнительный расчет по обоснованию толщины металла.

На фото – обычная вентиляционная труба

Если свои ограничения и по части круглых вентканалов:

  • например, круглые вентиляционные каналы диаметром менее 200 мм допускается использовать только если толщина стенки не превышает 0,5 мм. Даже если вентиляционная труба 160 мм будет иметь толщину стенки 0,6 мм, строго следуя нормативу ее должны заменить. В частном строительстве, конечно, таких жестких ограничений нет;
  • а вот в случае с крупным диаметром (от 1800 до 2000 мм) толщину стали можно увеличить до 1,4 мм. Это необходимо, чтобы воздуховод просто не согнулся под собственным весом.

Разновидности кухонных вытяжек с отводом в вентиляцию

Приспособления устанавливаются непосредственно над плитой. Они различаются по способу крепления и месту установки.

Островные

Другое название изделий — подвесные. Такие экземпляры используются, если плита стоит не у стены, а в центре комнаты. Тогда оборудование подвешивается под потолок над ней. Подобные модели смотрятся очень стильно и оригинально, но подходят они только для крупногабаритных кухонь.

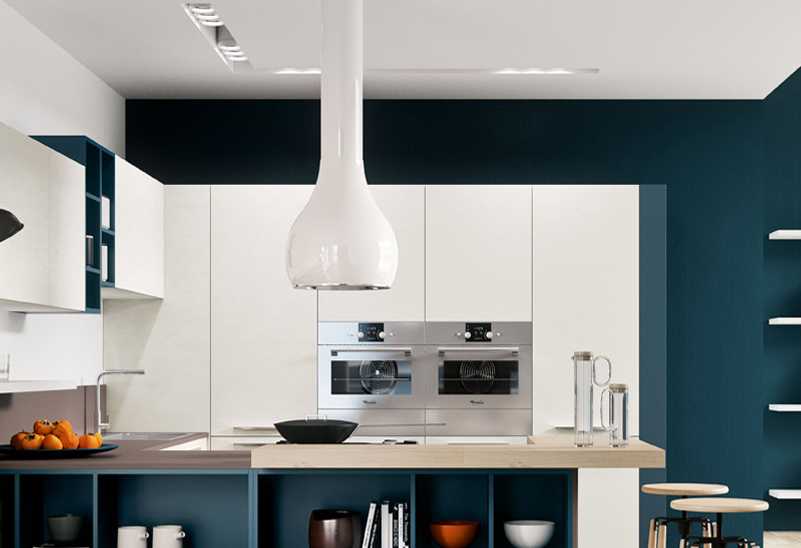

Оригинальная и стильная островная вытяжка

Навесные

Одни из самых популярных устройств. Крепятся на стену, во многих случаях под кухонной полкой. Позволяют экономить пространство, что удобно для маленьких комнат. Монтаж таких установок не вызывает особых трудностей. Смотрятся привлекательно, стоят недорого и отлично справляются со своими обязанностями. Обладают низким уровнем шума.

Навесной вариант — один из самых популярныхИнтересно! Навесное оборудование бывает плоским и купольным. Последнее время производители начали изготавливать наклонные модели, которые складываются и раскладываются при необходимости.

Встраиваемые

Такой вариант самый удобный и внешне привлекательный — экземпляры выигрышно смотрятся в любом интерьере, даже в самой малогабаритной кухне. Особое значение при выборе следует уделить размерам, вытяжка должна вписываться в габариты кухонного гарнитура и соответствовать размерам плиты. Обычно глубина вытяжной техники составляет 60 см, многие изделия производят с раздвижным козырьком, что позволяет еще больше экономить пространство.

Встраиваемая модель

Каминные

Стоят дорого, но выглядят невероятно красиво и роскошно. Устанавливаются на дизайнерских элитных кухнях, где каждая деталь продумана до мелочей. Для эффективной работы устройства необходима качественная современная система вентиляции, а сложный монтаж требует обязательного участия специалистов. Техника способна справиться с большими объемами загрязнений.

Каминная вытяжка смотрится роскошно

Наклонные

Современный вариант для компактных помещений. Занимает мало места и выглядит очень стильно. Отлично впишется в дизайнерский интерьер. Прекрасно справляется со своими обязанностями и непривередлива в уходе.

Наклонная вытяжка подойдет для компактного помещения

Угловые

Предназначены для размещения в углу кухни. Монтируются к стене, бывают различной формы — Т-образной или купольной. Угловое расположение плиты — нестандартное решение, позволяющее грамотно распорядиться пространством маленького помещения. Требуют установки недалеко от вентиляции ввиду особенностей конструкции.

Угловая вытяжкаПолезно! Угловая вытяжка должна соответствовать размерам плиты или превосходить ее по габаритам. Это даст возможность эффективно и быстро отводить грязный воздух и неприятный запах из помещения. В магазинах есть модели с размерами от 50 до 90 см.

Конструктивные различия: форма, размер, материал

Наиболее распространенные и востребованные размеры каналов и труб следующие:

Для круглых труб:

Наименование Размеры (мм) Буква на чертеже
Диаметр внутренний 100; 125; 150; 200 D
Длина 350; 500; 1000; 2000 L

Для квадратных:

Наименование Размеры (мм) Буква на чертеже
Высота a
Ширина 110; 122; 204 b
Длина 350; 500; 1000 L

Дополнительные обозначения D1, b1, a1 указываются для отображения толщины стенок. Как правило, они составляют 3-5 мм.

Материал

Под термином «пластик» скрывается группа полимеров с различными характеристиками и свойствами. Наиболее важным показателем является диапазон выдерживаемых перепадов температур.

Пластик Перепад температур Особенность
ПВХ -30 +70 Дешевый
ПВДФ -40 +140 Хорошее химическое сопротивление и противопожарные свойства
ПП -20 +120 Нерастворим кислотами, щелочью и не реагирует на органику
ПНД +40 Высокая гибкость, защита от механических повреждений

Для кухонной вытяжки отлично подходит ПП. Материал отлично противостоит химическим повреждениям и легко очищается. Если в помещении находится нагревательный элемент (печь, батареи и т. п.), то выбирайте ПВХ или ПВДФ.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

3 Как установить отводной воздушный канал

Определившись с размерами, параметрами и конструкцией приспособления, возникает не менее актуальный вопрос – как установить все элементы в рамках единой конструкции? Необходимо отметить, что монтаж воздуховода для вытяжки зависит от материала его исполнения. Основные рекомендации и правила:

Проще всего устанавливать гофрированные трубы. При необходимости они поддаются растягиванию, а исключительная гибкость развязывает руки при формировании необходимых изгибов. От хозяина требуется лишь обеспечить надёжное соединение двух сторон гофры с вытяжкой и вентиляционной решёткой. Для работ вполне подойдут домашние инструменты, которые есть у каждого мужчины.

Соединение гофры с вытяжкой

Гораздо сложнее выполнить монтаж воздуховода для кухонной вытяжки из металла. Из отдельных элементов создается конструкция подходящей длины. Места соединения изделия обрабатываются герметиком. Крепится конструкция на металлические элементы у стены. Для домов достаточно будет фиксации при помощи герметика.

Пластиковые решения. Такие изделия довольно просты в монтаже. Труба распиливается обычной ножовкой, благодаря чему легко сделать конструкцию необходимого размера. Для обеспечения хорошей изоляции подойдёт клей герметик. Наличие переходников упрощает соединение с изделиями любой формы.

Рекомендуем ознакомится с видео ниже, чтобы знать как подготовить алюминиевою гофру и пластиковый воздуховод к монтажу

Рекомендуем к просмотру видео о монтаже пластикового воздушного канала через шкаф

Для сделанных одним из описанных способов воздуховодов можно также установить декор, дабы спрятать воздушные каналы, подробности ниже.

Краткий обзор материалов

Ассортимент труб как гибких, так и жестких очень большой, работать с ними несложно, поэтому их по достоинству оценили потребители. Они уверенно вытесняют из сферы частного строительства стальные аналоги. Для их производства используют такие полимеры, как полипропилен (PN), поливинилхлорид (ПВХ), полиуретан (ППУ), фторопласт (ПВДФ). Наибольшим спросом пользуются трубы ПВХ.

Разбор труб из поливинилхлорида

Этот инертный полимер обладает достаточной жесткостью. Его эластичность повышают путем ввода в состав пластификаторов. Температура стеклования у него довольно высокая — 75⁰С.

В нормальных условиях разложение материала происходит десятки лет, но при температуре от 160 до 180⁰ С он начинает разрушаться очень быстро. Из-за этого его нельзя применять для устройства вентиляции в помещениях типа сауны, где температура пара иногда достигает 200⁰.

Прямоугольную ПВХ трубу соединяют через переходники. При прохождении через нее воздуха она остается неподвижной, поэтому вытяжка почти не шумит

При распаде материала высвобождается оксид углерода (СО), вдыхание которого сопровождается удушьем, хлористый водород (HCl), образующий в среде с высокой влажностью соляную кислоту — невидимую жидкость, заявляющую о себе едким запахом. Соединение очень негативно влияет на здоровье, в частности, на состояние дыхательных путей. В сложных случаях может резко ухудшиться зрение.

Из этого можно сделать вывод: ПВХ труба отлично подходит для вытяжки, но только в тех местах, где температурный порог не превышает +120⁰С. Противопоказаны для этих труб и отрицательные температуры.

Полипропиленовые вентиляционные трубы

Полипропилен — стойкий полимер, самый твердый из пластиков и легко поддающийся трансформации. Его размягчение происходит при 140⁰С. Плохо выдерживает полипропилен отрицательные температуры — сразу становится хрупким, ломким, поэтому подходит только для внутреннего применения.

Для устройства вытяжки берут полипропиленовые трубы с обозначением PN10. Этот тип характеризуется такими размерами, как диаметр наружный — 2-11 см, толщина стенок — 0,19-1 см.

Полипропилен — безопасный, надежный и просто идеальный материал для формовки. На фото вентиляционные трубы и элементы пластиковой вентиляции

Трубы, изготавливаемые из полипропилена, бывают однослойными и многослойными. К первым относятся изделия с маркировкой:

  • РРН — выполнены из гомо пропилена;
  • РРВ — материалом для изготовления служит блок-сополимер полипропилена;
  • РРR —изготовлены из статистического сополимера полипропилена;
  • РРs — при изготовлении применен трудновоспламеняемый материал.

Многослойные трубы армируют фольгой и стекловолокном. Они имеют повышенную жесткость и небольшой коэффициент температурного расширения. Изделия из полипропилена менее крепкие, чем из ПВХ, поэтому у них толще стенки и стоимость их выше.

Трубы для вентиляции из полиуретана

Характеристики труб из полиуретана во многом схожи с трубами из ПВХ. Они пластичны и износостойки, им можно придать любую форму. Главное отличие — это способность оставаться в неизменном виде до достижения температуры 280⁰С. При превышении этого порогового значения полиуретан становится очень опасным для здоровья, поскольку выделяет соединения азота.

На трубе из полиуретана даже под воздействием высоких напряжений не появятся трещины. Ее можно как угодно сгибать, но как только исчезнет нагрузка, первоначальная форма изделия возвращается

Их используют на участках со сложными траекториями, множеством поворотов и сдвигов. Несколько снижает аэродинамические характеристики этих труб наличие шероховатостей на их внутренней поверхности. Стоимость таких труб довольно высокая.

Характеристика труб из фторопласта

Трубы из этого материала обладают высокими прочностными характеристиками. Хорошо зарекомендовали себя в температурном диапазоне от -40 дл +140⁰С. Фторопласт признан самым скользким полимером, этот факт даже зафиксирован в книге Гиннеса.

Фторопластовые трубы исключительно стойкие даже по сравнению с благородными металлами. Этот материал не теряет своих характеристик в экстремальных условиях

Они устойчивы к воздействию агрессивных щелочных и кислотных паров, поэтому незаменимы для вытяжных систем на химических промышленных предприятиях. Диаметр изделий колеблется в пределах от 15 до 60 см. Ввиду высокой стоимости их нерационально использовать в частном секторе. Также ограничением для их применения является их повышенная газопроницаемость.

Совет 1: Выбираем воздуховод для вытяжки: на что обратить внимание

Выбираем воздуховод для вытяжки: на что обратить внимание
Как рассчитать мощность вытяжки
Как монтировать вентиляцию

В городских квартирах отработанный (загрязненный) воздух выводится наружу посредством общего вентиляционного канала, в загородных домах – сразу наружу через локальную вентиляционную трубу. И если при строительстве дома заранее предусматривают место под вентиляционный трубопровод, то в стандартных городских квартирах вывод вентиляции зачастую затруднен из-за расположения бытовой техники, мебели. В таких случаях единственный выход из положения – установка трубы, которая соединит вытяжку и общий вентиляционный канал.

Пластиковые и гофрированные трубы

На кухне в современном доме увидеть металлическую трубу-воздуховод можно достаточно редко, большинство домовладельцев предпочитает устанавливать пластиковые или гофрированные трубы, – более легкие, менее шумные, недорогие изделия, отличающиеся легкостью монтажа. Пластиковые трубы выпускают круглого или прямоугольного сечения. Второй вариант предпочтительнее, т.к. прямоугольные изделия не так заметны в интерьере кухни, их легче замаскировать. И тот и другой тип трубы чаще всего «пропускают» над кухонными навесными шкафами, которые полностью или частично скрывают воздуховод. Приобретая пластиковую трубу, не забудьте попутно купить Г-образные переходы для вывода в вентиляционный канал и герметик для соединений. Главный плюс пластика – отсутствие щелей и минимум шума при работе.

Плюсы гофрированного воздуховода, стоящего дешевле пластикового, заключаются в легкости монтажа и отсутствии необходимости приобретения переходников: труба крепится к вытяжке и вентиляционному каналу посредством хомутов. Чтобы определить, какой длины нужна труба, ее придется растянуть на всю длину, если оставить складки, то уровень шума при прохождении воздушного потока заметно возрастет.

Конструктивные особенности воздуховодов

Диаметр воздуховода должен быть больше диаметра выхода вытяжки или соответствовать ему. В противном случае эффективность системы упадет, а нагрузка на нее вырастет, шум увеличится. При монтаже следите за тем, чтобы изгибов было как можно меньше, каждый поворот снижает КПД вытяжки примерно на 10%. Чтобы воздух извне не попадал в систему вентиляции, предусматривают установку клапанов: пленчатых или пластиковых (на оси). Если у вас второй вариант клапана, то устанавливать его необходимо строго в вертикальном положении, иначе диск при прохождении потока будет хлопать. Оптимальной считается длина воздуховода в 3 м, увеличение данного значения приводит к падению КПД (5-10% на каждый дополнительный метр).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
