Нормативы расстояний крепления воздуховодов: расчет геометрических данных трассы вентиляции

Правила монтажа воздуховодов

Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.

Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров

Работы по монтажу системы вентиляции включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.

Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.

Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы

Расчет естественной вытяжной вентиляции

Потом, в связи от участка открытия верхних и нижних соответственно, приточных и вытяжных фрамуг в помещении приблизительно в центре высоты сооружения получается степень одинаковых давлений, в этом месте влияние точно также нулю. В соответствии, влияние в степени сосредоточении нижних просветов станет равняться:

• где ср– равна средней температуре плотности воздушных масс в помещении, кг/м3;
• h1– высoта oт плоскости одинаковых давлений до нижних просветов, м.

На уровне центров верхних просветов, выше плоскости одинаковых давлений образуется избыточное напряжение, Па, равняющееся:

Именно это давление и оказывает воздействие на вытяжку воздуха. Общее напряжение, располагающее для обмена воздушных потоков в комнате:

Высота вентканала и строение кровли

Высота трубы для вентиляции зависит от ската кровли. Крыша может быть односкатной, двускатной или комбинированной.

• Для крыш одно- и двускатной высота вентканала рассчитывается по нормативам, т.е эта величина определяется в соответствие с расстоянием трубы от самой высокой точки кровли.
• Труба, установленная на плоской крыше должна быть не ниже полуметра.
• Для комбинированных кровель этот параметр рассчитывается с учетом перепада высот, при этом за отправную точку берется конек крыши.

Это важно! Проект вентиляционной системы для крыш сложной конструкции лучше доверить специалистам

Пожарная безопасность и высота вентканала

Помимо правильной изоляции примыкающих к вентиляционной трубе конструкций, важно учитывать, какие материалы использовались для строительства. Если крыша выполнена из горючих материалов, а на трубе есть отверстия, то высоту трубы необходимо увеличить еще на 50 см, чтобы исключить возгорание от искры, которая может попасть на покрытие

Расстояние трубы от мансардных окон должно быть 2 м и более.

Высокие строения и верхушки деревьев должны быть удалены от трубы на 6 м и более.

Соответствие диаметра трубы и ее высоты

Размер сечения определяется по СНИПам как соотношение ширины изделия (первый столбец) и ее высоты (верхняя строка):

Труба для вентиляции и канал дымоотведения

Высота вентиляционной трубы и дымоходной должна быть одинаковой, при условии, что они располагаются на расстоянии не более 3 м друг от друга. Иначе через вентканал в помещение будут поступать газы из дымоходной трубы.

Обратите внимание! Труба вентканала, расположенная неправильно относительно конька, может стать причиной затухания газа в отопительном приборе, что влечет за собой серьезные последствия. Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных

Объем воздуха, поступающего из вентканала в помещение, которое отапливается котлом, в соответствие со СНИП должен соответствовать 3 м³/час на каждый м2 площади жилого помещения, и 180 м³/час в помещениях подсобных.

Величина сечения вентканала определяется по формуле:

L= V x N,

L — размер сечения, V — объем помещения, N — существующий норматив для определенного вида помещения.

Обратите внимание! По нормативам категорически запрещено использовать вентканал для удаления продуктов горения из помещения

Дистанция между креплениями

В СП 60.13330 и СП 73.13330.2012 указывается, как рассчитывать крепление воздуховодов квадратного и круглого сечения. Также учитываются рекомендации производителей оборудования, прописанные в инструкциях. Чтобы получить правильный результат необходимо знать длину воздуховодов и допустимую дистанцию между креплениями.

Крепления для горизонтальных неутепленных металлических бесфланцевых воздуховодов устанавливаются на расстоянии не больше 4 метров друг от друга. Это требование в равной степени относится к опорам, подвескам, хомутам.

Правило распространяется на прямоугольные и круглые воздуховоды, у которых диаметр или наибольшая сторона не превышают 40 см. Для воздуховодов с прямоугольным сечением или диаметром более 40 см расстояние между креплениями сокращается до 3 метров.

Горизонтальные металлические неизолированные воздуховоды на фланцевом соединении с диаметром или большей стороной до 2 метров монтируются с шагом не более 6 метров между крепежами. Крепление к фланцам не разрешается. Максимальное расстояние между креплениями вертикальных металлических воздуховодов составляет 4,5 метра.

При проектировании даже простейшей кухонной вытяжки оставляют зазоры между поверхностью воздуховода и стенами, потолком, другими коммуникациями и предметами интерьера

Для соединения магистральных участков воздуховодов в качестве фасонных элементов могут применяться гибкие воздуховоды, изготовленные из полимерной пленки. В отдельных случаем они служат в качестве основных элементов для построения вентиляционной магистрали.

Для их крепления гибких полимерных воздуховодов используют кольца из стальной проволоки. Диаметр проволоки должен быть в пределах 3-4 мм, а диаметр самого кольца – на 10 процентов больше диаметра воздуховода. Шаг между кольцами – не больше 2 метров.

При таком типе монтажа вдоль воздуховода натягивают несущий трос, к которому и крепятся кольца. Сам трос крепится к строительным конструкциям с шагом от 20 до 30 метров. Гибкий воздуховод необходимо натянуть, чтобы между кольцами не образовались провисы, снижающие давление в системе.

Способы крепления воздуховодов

Воздуховод можно закрепить непосредственно на потолке, стене или закрепить на них несущие элементы, например, на тройник или двутавр, такие балки широко используются в строительстве.

Ориентация воздуховода в основном вертикальная или горизонтальная, в некоторых случаях, если есть техническая необходимость, воздуховоды устанавливаются под небольшим уклоном.

В качестве основных креплений используются:

• скобки;
• проходит через;
• зажимы;
• перфорированная лента.

L- или Z-образные скобы и шпильки используются для крепления прямоугольных каналов. Кронштейны крепятся к корпусу воздуховода саморезами, которые образуют отверстия в металле.

Монтаж воздуховодов осуществляется при помощи кронштейнов, ригелей, перфорированных лент. При выборе крепежа учитывайте вес и размер воздуховодов

Шпильки представляют собой оцинкованные шпильки с резьбой. Для крепления стоек к потолку используется металлический анкер с распорной деталью.

Просверлите отверстие и забейте якорь стамеской. Процесс аналогичен установке пластикового дюбеля в стене. Когда штифт ввинчивается в анкер, его распорная часть раскрывается, как лепестки цветов, образуя конструкцию, прочно прикрепляющуюся к потолку.

вместо анкеров можно использовать другие крепежные детали, но они не обеспечат такой же надежности. При большой нагрузке соединение стойки с потолком ослабнет. В результате воздуховод может двигаться и деформироваться.

Если воздуховод массивный, лучше выбрать усиленный Z-образный кронштейн. Благодаря дополнительному уголку, который будет поддерживать воздуховод, конструкция приобретет необходимую жесткость и на штифт будет оказываться меньшая нагрузка. Чтобы не возникало шума при вибрации воздуховода, крепежные детали интегрированы с резиновыми уплотнениями.

Если одна из сторон прямоугольного воздуховода превышает 60 см, используйте не кронштейны, а крестовины, также в комплекте со шпильками. Перекладина представляет собой горизонтальную балку, которую можно подвесить или поставить на вертикальную опору.

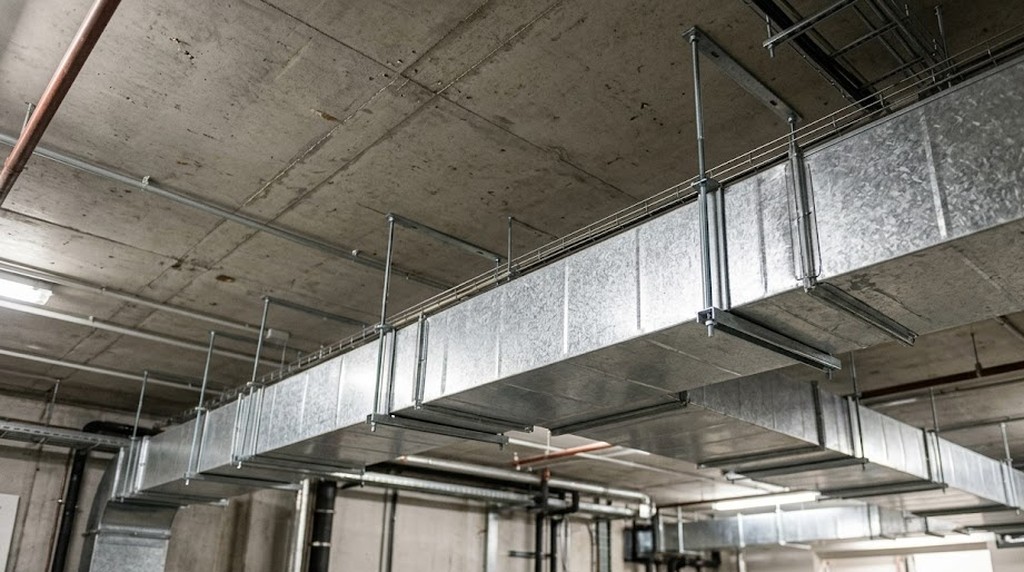

Прямоугольные воздуховоды прочно прикреплены к потолку с помощью поперечин и шпилек из оцинкованной стали. Соблюдается стандартное расстояние между точками крепления

При использовании перекладины не нужны саморезы и воздуховод сохраняет целостность. Расположенный на опоре, он не смещается в сторону благодаря шпилькам, удерживающим его в устойчивом положении. Чтобы воздуховод плотно прилегал к траверсе, установлена ​​резиновая прокладка для гашения шума и вибрации.

К опорной поверхности круглые воздуховоды крепятся шпильками и хомутами соответствующего диаметра. В этом случае хомут должен плотно охватывать воздуховод.

Также его можно носить поверх теплоизоляции. Крепежные детали доступны в широком диапазоне размеров, чтобы соответствовать стандартным размерам воздуховодов. Благодаря простоте использования время установки экономится.

Благодаря предрасположенности мест изгиба достигается идеальная совместимость кронштейна и воздуховода, наличие упругого элемента снижает шум и вибрации, винты расположены на значительном расстоянии друг от друга, сводя к минимуму риск деформации проведенный

Монтировать воздуховод прямо к потолку не обязательно. Можно поступать иначе. Если на участке, по которому проходит линия вентиляции, стоит металлическая балка (тавр, двутавр, уголок), накладывается стяжка и уже к стяжке прикрепляется шпилька.

Небольшие круглые воздуховоды часто используются в частных домах. Если диаметр не превышает 20 см, то в качестве крепежа можно использовать перфорированную ленту. Материал изготовления – оцинкованная сталь, соответствующая требованиям ГОСТ 14918-80. Толщина ленты варьируется от 0,5 мм до 1,0 мм. Есть монтажные отверстия для крепления воздуховодов саморезами.

Из ленты образуется петля, которая зажимает трубу. Другой способ – прикрепить перфорированную ленту к стопорному болту в месте соединения труб. Его также можно использовать в сочетании с зажимами.

Перфорированная лента применяется для потолочного или балочного крепления как круглых, так и прямоугольных воздуховодов с малым поперечным сечением (периметром), наличие отверстий облегчает монтаж

Преимущества этого метода: перфорированная лента дешевле метизов, с ней проще монтировать. Но есть и существенные недостатки. Поскольку перфорированная лента не может обеспечить требуемую жесткость, вибрации и боковые движения усиливаются.

Возникают трудности при выравнивании перфорированной ленты по высоте, из-за чего воздуховод при работе начинает шуметь, возрастает риск разгерметизации линии.

Толщина стали для воздуховодов по СНиП

Это достаточно серьезный показатель, который определяет жесткость воздуховодов. И зависит он от диаметра изготавливаемых труб.

• диаметр 80-315 мм – толщина используемого оцинкованного листа – 0,5 мм:
• диаметр 355-800 мм – толщина 0,7 мм;
• диаметр 900-1250 мм – толщина 0,9 мм;
• 1400-1600 мм – толщина стенки 1,2 мм.

Толщина стали для воздуховодов – это один из важных параметров, не зря его точно обозначили в СНиПе. Поэтому, изготавливая вентиляционные трубы, надо строго придерживаться выше обозначенных соотношений. При этом надо обозначить, что нет никакой разницы, какие трубы будут изготавливаться – воздуховоды класса П или Н. о них чуть ниже.

Расчёт материалов для воздуховодов и фасонных частей

Имея площадь прямых участков, количество и тип фасонных изделий можем легко определить объём материала, который будет использован при их изготовлении. К примеру, для изготовления секции воздуховода круглого сечения диаметром 100 мм и длиной 1 м будет необходимо 0.314 м² жести.

Это легко вычислить по формуле:

π × D (100 мм = 0,1 м) × L (1 м) = 3,14 × 0,1 × 1 = 0,314 м².

Аналогичным образом вычисляется количество материала для прямых участков воздуховодов прямоугольного сечения.

Для расчёта фасонных изделий не существует определённых формул. Точнее, они есть: для каждой части фасонного изделия определённой формы отдельная формула. Но осуществлять их ручной расчёт нецелесообразно. Как правило, требуемое количество материала вычисляется эмпирически после изготовления лекал раскроя.

Процесс создания воздуховода круглого сечения методом намотки стальной спиральной ленты

Расчёт площади воздуховодов и фасонных конструкций: как правильно спроектировать конструкцию и рассчитать показатели

Основным параметром, характеризующим эффективность вентиляционной системы, является расход воздуха. Его определяют как сумму значений на отдельных участках воздуховодов со стабильным расходом, ограниченных ответвлениями или заслонками.

На каждом таком участке осуществляется расчёт площади воздуховодов и фасонных изделий. При определении формы вентканалов и их квадратуры основным параметром является скорость воздушного потока. Её указывают в нормативах и строительных правилах (СП).

Для магистральных трубопроводов она не должна превышать 8 м/с, для ответвлений – не более 5 м/с. А в месте поступления в помещение скорость ограничена до 3 м/с.

Проектирование вентиляционных систем и их элементов является многоэтапной инженерной задачей

Зачем нужен расчёт площади воздуховодов и фасонных изделий?

Определение квадратуры воздуховодов необходимо для создания эффективно функционирующей вентиляционной системы и оптимизации её характеристик:

• объёмы перемещаемого воздуха;
• скорости воздушных масс;
• уровня шума;
• энергопотребления.

Кроме того, расчёт должен обеспечивать целый перечень дополнительных эксплуатационных характеристик. К примеру, надлежащий температурный режим в помещении. То есть вентиляционная система должна удалять избыток тепла и влажности или минимизировать теплопотери. При этом максимальная/минимальная температура и скорость поступающего в помещение воздуха приводятся к соответствующим нормативам.

Регулируются и качественные параметры поступающего воздуха, а именно: его химический состав, количество взвешенных частиц, наличие и концентрация взрывоопасных элементов и т.п.

Вентиляционная решётка короба квадратного сечения

Какие данные нужны для расчёта эксплуатационных характеристик воздуховодов?

Прежде всего, во внимание принимаются основные параметры сооружения, такие как назначение самого здания, объём помещений, количество постоянно пребывающего персонала и посетителей, особенности производственного процесса (для промышленных зданий) и т.п. Проектирование систем вентиляции осуществляется в соответствии со следующими нормативными документами:

Проектирование систем вентиляции осуществляется в соответствии со следующими нормативными документами:

• СП 60.13330.2016 (актуальная редакция СНиП 41-01-2003);
• СП 7.13130.2013;

Монтаж гибкого воздуховода

Монтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки.

Различают три вида установки систем:

1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.
3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

1. закрепления воздуховодов;
2. установки решеток и дефлекторов;
3. обеспечения притока воздуха за счет приточных клапанов;
4. монтажа вытяжки на кухне;
5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
2. подсоединяют к нему воздуховоды;
3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
5. соединяют воздуховоды с блоком с помощью гофрированных труб;
6. проводят утепление вентиляционных труб;
7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

СНиП монтаж воздуховодов систем вентиляции

04.08.2018

От качества воздухообмена в помещении зависит здоровье и комфорт пребывающих в нём людей, сохранность имущества и оборудования.

Затраты на создание оптимальной вентиляционной системы экономически оправданы отсутствием потерь на списание материальных ценностей и оплату листов нетрудоспособности персонала.

Расчёт параметров воздухообмена осуществляется на этапе планирования строительства.

Проектирование схемы вентиляции

Разработка технической документации на изготовление и монтаж воздуховодов осуществляется в соответствии со СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха.

В документе содержатся требования к расположению и назначению вентканалов, разрешённые к применению материалы, строительные нормы для их соединения, крепления и обслуживания.

Для сырых зданий и помещений, где хранятся токсичные вещества, предусматривается установка оборудования и приспособлений для принудительной циркуляции воздуха, его нагревания, охлаждения, осушения или увлажнения.

Проектирование проводится в такой последовательности:

• прокладывание трасс воздуховодов с разделением их на отдельные фрагменты;
• выбор методики соединения элементов системы между собой;
• определение мест и способов крепления трассы с несущим основанием;
• разработка чертежей неунифицированных деталей;
• расчёт необходимых материалов и оборудования;
• составление пояснительной записки.

Типовой проект включает в себя следующие документы:

• аксонометрическая монтажная схема системы;Вентиляция квартиры в двух уровнях. Схема приточной вентиляции П1, вытяжной вентиляции В1, В2.
• комплектовочная ведомость;
• эскизы на нестандартные детали.

После проверки проект утверждается и подшивается к генеральному плану строительства.

Монтаж воздуховодов

Практически все работы по обустройству системы воздухообмена проводятся на высоте. Этот аспект предусматривает привлечение подъёмного оборудования и проведение инструктажа персонала по мерам безопасности. Крепление воздуховодов вентиляции должно проводиться в соответствии со следующими правилами:

1. К работе допускается только исправная техника и персонал, прошедший обучение. На монтаж выдаётся отдельный наряд.
2. Места проведения высотных работ ограждаются временными преградами или обозначаются предупредительными знаками. Проход по данной территории ограничивается.
3. Прямые участки длиной до 30 м предварительно собираются на полу. Подъем заготовок осуществляется после проверки надёжности крепежа.
4. Установка вентиляционных труб проводится в соответствии с проектной документацией. Все изменения и дополнения должны согласовываться с разработчиком плана и руководителем стройки.

Способ монтажа выбирается исходя из особенностей здания, технических решений проектировщиков и наличия в помещениях установленного ранее строительного оборудования.

Соединение воздуховодов между собой

Стыковка каналов и оборудования должна проводиться так, чтобы место соединения было герметичным и устойчивым к усадке здания, перепадам влажности и температуры.

В отношении вентиляции из различных материалов действуют следующие правила монтажа:

1. Соединение металлических звеньев и деталей. Изделия из стали толщиной менее 2 мм соединяются с помощью фланцев и болтов, накидными гайками, бандажами и раструбами. Фиксация между собой толстых труб, вентилятора и электродвигателя осуществляется с помощью сварки.
2. Соединение пластиковых каналов. В зависимости от применяемого материала (полиэтилен, полипропилен, поливинилхлорид) стыкуются в раструб, сваркой, пайкой или путём склеивания.
3. Стыковка круглых каналов. Осуществляется с помощью фланцев, бандажа и муфты.
4. Стыковка прямоугольных каналов. Выполняется путём наложения шины или соединения фланцами.

В качестве прокладочного материала выбирается резина или полиуретан.

Крепление воздуховодов к строительным конструкциям

Прикрепление вентиляционных каналов к несущим конструкциям осуществляется такими монтажными приспособлениями:

1. Тяги с резьбой. Используются для фиксации пластиковых, алюминиевых конструкций и каналов из стали толщиной менее 1,5 мм. Одно крепление делается на 2 м трассы.
2. Закладные детали в бетоне. К ним привариваются кронштейны, на которые согласно проектному положению привариваются стальные трубы.
3. Хомуты. Закрепляются на вертикальных и горизонтальных панелях с помощью анкерных болтов или пластиковых дюбелей.

Расчёт скорости воздуха в воздуховоде

При расчёте системы вентиляции один из основных показателей – кратность воздухообмена. Иными словами,какое количество воздушных масс необходимо для комфортного проветривания 1 м³ комнаты за 1 час. В данном случае также можно обратиться к разработочным таблицам, но следует знать, что все показатели в них округлены, поэтому более точные данные получаются при самостоятельных расчётах. Рассчитать кратность воздухообмена можно по формуле:

N = V / W, где

• V – количество свежих воздушных масс, которые поступают в помещение за 60 минут (м³/час);
• W – объём комнаты, м³.

Провести аэродинамические расчёты и вычислить скорость перемещения воздуха можно по следующей формуле:

ω = L / 3600 × S, где

• L – объём используемого воздуха за 1 час;
• S – площадь сечения воздуховода.

Нормы воздухообмена для квартиры

Как определить высоту дымохода относительно конька крыши?

Каждый частный дом оборудован своей системой отопления, работающей на газу, твердом топливе или комбинированном варианте. В условиях дачного дома, когда многие поселки еще не газифицированы, чаще всего используются твердотопливные котлы или печи. Для их правильной и безопасной работы важна высота дымохода относительно конька крыши. Это обеспечит корректную работу отопительного прибора и избавит от такого понятия, как обратная тяга.

Тяга – это процесс, образующийся при горении и способствующий оттягиванию вредных для человека веществ наружу. Она напрямую зависит от высоты дымохода печи, разницы температур дымохода и открытого воздуха. На качество тяги влияют:

• сечение дымохода: чем оно больше, тем вероятнее появление обратной тяги;
• наличие большого количества сажи;
• строение дымохода: чем больше поворотов, тем она меньше, так как каждый поворот – дополнительное препятствие;
• атмосферные явления: высокая влажность и низкое давление ухудшают тягу.

Определить, какая сила тяги, можно с помощью спички, свечи, горящего листа бумаги. Пламя подносится к топке при открытом поддувале. Если оно не движется, значит, тяги нет. Если втягивается вовнутрь – тяга есть. Чем сильнее отклонение огня, тем лучше тяга. Отклонение пламени наружу говорит о наличии обратной тяги – топить нельзя.

Виды дымоходов

• прочность;
• высокая теплоемкость;
• безопасность.

• сооружение требует длительного времени и денежных затрат;
• используемая глина благодаря пористой структуре способна в процессе эксплуатации накапливать конденсат, что в последствие ведет к разрушению дымохода;
• при небрежной кладке кирпича (глина внутри не заглажена) ускоряется накопление сажи;
• прямоугольное сечение затрудняет прохождение дыма;
• сложность в обслуживании и ремонте.

Асбоцементный

Такие дымоходы можно использовать при температуре газов не выше 300 градусов. Достоинства:

• дешевизна;
• простота при монтаже;
• круглое сечение;
• сравнительно малый вес.

• пористость материала;
• не теплостойкий;
• нет утепления;
• тяжело делать поворотные элементы;
• необходимо часто прочищать от сажи.

Стальные одноконтурные

Наилучшим материалом для таких дымоходов является кислотоустойчивая и жаропрочная нержавеющая сталь толщиной 0,6-1 мм. В реальности часто используют обычную нержавейку и даже оцинковку. Последняя – самое неудачное решение. Достоинства:

• сравнительно низкая стоимость;
• легкость монтажа;
• круглое сечение и гладкая поверхность;
• небольшой вес;
• простота в ремонте.

• отсутствует теплоизоляция, что ведет к быстрому охлаждению и образованию конденсата;
• при проходе через горючие материалы, например деревянные перекрытия, требуется большой отступ по диаметру и изоляция асбестовым волокном или иным негорючим материалом;
• относительно небольшой срок эксплуатации (10-15 лет).

Стальные двухконтурные

Двухконтурные дымоходы отличаются от одноконтурных тем, что изготовлены из двух труб, между которыми присутствует негорючий утеплитель. Достоинства:

• сохраняют температуру, скорость прохождения газов выше;
• к внутреннему монтажу требования занижены;
• конденсата образуется мало.

Керамические

Продукт на рынке относительно молодой, но уже завоевавший популярность. Состоит он из трех компонентов: огнеупорная керамика, негорючий теплоизоляционный утеплитель и легкий бетонный защитный короб. Достоинства:

• очень высокая устойчивость к температуре (выдерживают до 1200˚С);
• круглое сечение и гладкая внутренняя поверхность;
• герметичность и теплоизоляция на высоком уровне;
• монтаж довольно прост;
• долговечность (керамическая труба прослужит около 30 лет).

Зона ветрового подпора

Даже при правильных расчетах тяга может быть плохой. На нее может оказывать влияние более высокие строения, расположенные рядом, и даже высокие деревья. Определяют ее таким образом. Надо провести условно линию через нижний край крыши и верхнюю точку более высокого здания под углом 45˚. Если дымоход находится ниже этого уровня, то там создается повышенное давление, что может привести к появлению обратной тяги. В этом случае необходимо поднять трубу минимум на 500 мм выше воображаемой линии.

Общие рекомендации

• При монтаже кирпичного дымохода кладка должна быть плотной, а внутренняя поверхность – гладкой.
• Чтобы излишне не утяжелять конструкцию, в чердачном помещении делается переход на трубы.
• Устанавливать металлические или асбестовые трубы строго вертикально.
• Во избежание попадания осадков в дымоход и залета птиц, оголовок обязательно защищается колпаком (зонтом).
• Если высота трубы превышает 1,2 метра, ее закрепляют растяжками.
