Коробка под розетку (подрозетник): виды, монтаж

Окисление мест соединений проводов

При штукатурке используется огромное количество воды. И если электрику делать до, то влага вполне может добраться до мест соединения жил медных кабелей в подрозетниках. Впоследствии это приведет к окислению и разрушению контактов, и может закончится их выгоранием.

Способов заглушить распредкоробку, чтобы туда не попала влага и мокрый раствор, существует множество, но не все они помогают.

Самый дешевый и доступный — это заклеивание обыкновенным малярным скотчем.

Еще один простой метод – изготовление заглушки из картонных коробок. Берете коронку под диаметр подрозетника и нарезаете себе столько закрывашек, сколько необходимо.

В сам подрозетник при этом лучше вставлять сразу по 2 штуки. Можно таких заглушек наделать и из сэндвич панелей.

Подготовка согласно стандартам

Перед тем как установить розетку в бетонной стене, необходимо правильно выбрать коробки под них. Этот материал имеет разновидности, представленные в таблице:

Признак классификации Наименование Характеристика
Материал корпуса Пластиковые Широко распространенный вид изделий
Металлические Используются в деревянных строениях
Деревянные Потеряли свою актуальность
Форма коробки Круглая Самый распространенный вид коробок, под которые легко выполняются отверстия
Овальная Популярна из-за большого объема конструкции, куда можно сосредоточить большие запасы провода
Квадратная Может вместить 4 устройства, имеет большой внутренний объем
Количество розеток 1,2,3 и 4-х розеточные Применяются по мере необходимости

При подготовке места монтажа розетки необходимо узнать параметры изделия и изучить нормативные документы по установке.

Кроме того, разделяют средства по размерам чаши — внутренний диаметр и глубина (4—6 см). Дополнительный параметр — диаметр коробки (6, 6,4, 6,8 см). Этот элемент электрооборудования необходимо правильно разместить в жилом помещении. Для этого следует изучить и использовать при подготовке места монтажа нормативные документы: ПУЭ (правила устройства электроустановок), ГОСТ Р 50571.11—96, СП 31—110—2003.

или cкачать в PDF (7.1 MB)

или cкачать в PDF (165.3 KB)

или cкачать в PDF (8.7 MB)

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку

Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором

И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Повреждение кабеля

После электриков на объект чаще всего заходят гипсокартонщики. И если между этими двумя бригадами производится оштукатуривание стен, то гипсокартонщикам элементарно не видно где проходят трассы, и они их просто перебивают.

Так называемая читаемость трасс в этом случае отсутствует.

Кроме того, шлейфы проводов получаются очень широкими и мастерам как по гипроку, так и по подвесным потолкам трудно выискать место под крепление профилей, дабы опять не повредить проводку запрятанную под раствором.

При этом автомат у вас может начать срабатывать только после окончания всего ремонта, в том числе чистовой отделки. Так как изначально повреждена была всего лишь изоляция, а не сама токонесущая жила.

Проблему конечно же всегда можно решить использованием исполнительных схем или дополнительной фотофиксацией готовых трасс на тот же смартфон. Если этого не было сделано в свое время, то придется искать скрытую проводку самостоятельно, применяя различные варианты.

Назначение и функции подрозетников

Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.

На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.

Основное предназначение подрозетников заключается в следующем:

  • Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
  • Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
  • Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
  • Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
  • Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРИЧЕСКИХ ПЛИТ, ОТОПИТЕЛЕЙ И ВОДОНАГРЕВАТЕЛЕЙ

Сразу замечу, что не вижу смысла рассматривать схемы подключения отдельно для каждого из этих устройств, вам достаточно усвоить основные правила и особенности организации электрической цепи. Принципиальных отличий для плит, отопителей и нагревателей нет.

Цепь подключения электроприборов минимально включает в себя соединительные провода и устройства защиты (рисунок 1).

Пока остановимся на этой схеме. В первую очередь она нам нужна для определения сечения проводников. Минимальное значение этого параметра определяется как раз силой тока. Не буду повторяться и дам ссылку на статью, где рассматривается выбор проводов для электропроводки.

Пример. Если мощность вашего электроприбора составляет 2,2 кВт, то ток будет 10А и для подключения потребуется медный провод сечением не менее 1 мм2 (для открытой проводки).

Кстати, на сегодняшний день для всех видов внутренней электропроводки используются исключительно медные провода.

Следующий момент, никогда не используйте для этих целей удлинители или, того хуже, отдельные, свободно лежащие провода. Выполняйте их прокладку по несущим конструкциям скрытым или открытым способом с соблюдением всех норм и правил электробезопасности.

С проводами разобрались, идем дальше. Нам нужно предусмотреть еще два момента:

  • возможность отключения электроприбора;
  • защиту электрической сети от перегрузок и замыканий.

Для этих целей можно использовать автоматический выключатель. Он может быть установлен в вводно распределительном устройстве, в качестве которого для квартиры, дачи или частного дома выступает электрический щиток. Это оптимальный вариант, но автомат можно установить отдельно, разместив в специальной установочной коробке.

Таким образом, наша схема подключения приобретает вид, представленный на рис.2. Кстати, можно использовать как однополюсный так и двухполюсный автомат. В первом случае мы отключаем фазу, во втором — фазу и ноль.

По минимуму этим можно ограничиться, но мы еще не рассмотрели вопрос электробезопасности.

Если в вашем доме или квартире организована нормальная система заземления, то схема №2 защиту от поражения током при пробое на корпус вам обеспечит. Однако, существуют случаи (и их немало), когда заземление отсутствует. Соответственно возникает вопрос: «как подключить электроприбор без заземления?»

В этом случае в обязательном порядке нужно использовать устройство защитного отключения (УЗО). В этом случае схема подключения примет вид, представленный на рисунке 3. Кстати, связку УЗО-автоматический выключатель можно заменить одним устройством — дифференциальным автоматом.

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

  • Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
  • Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.


Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая шлейфовый способ подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

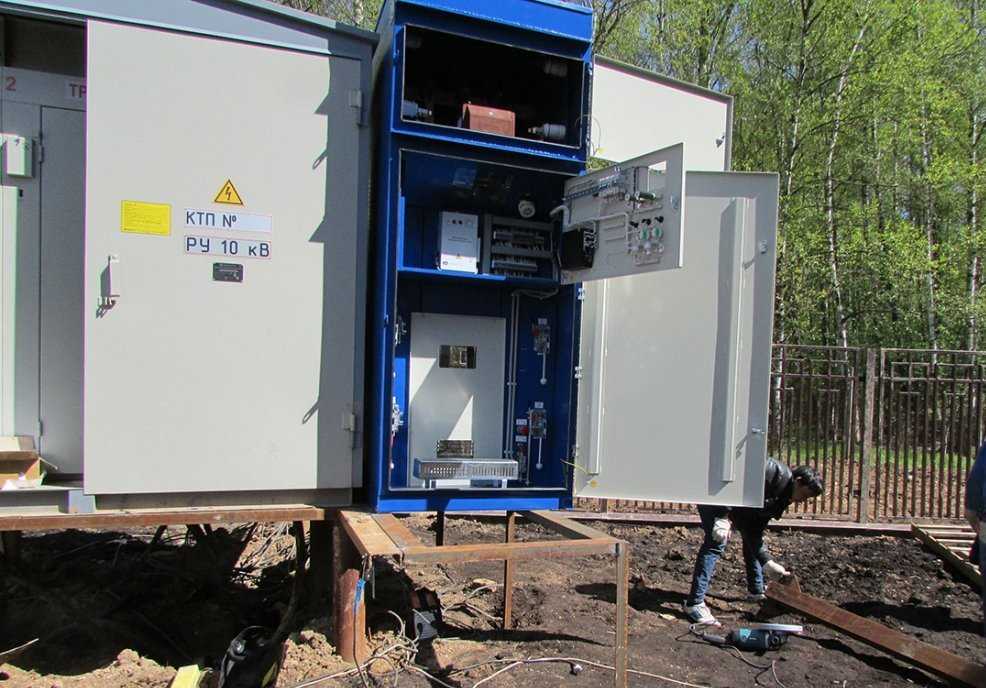

Временное электроснабжение строительной площадки: требования к электропитанию

Возникающие вопросы по проектированию необходимо решать комплексно, и брать во внимание серийно производимое оборудование. Повышенное внимание при этом необходимо уделять обеспечению надёжности электроснабжения, и качеству совместимости устройств и электроэнергии. Поэтому, перед тем, как приступить к началу строительных работ, придется искать варианты временного забора электропитания

Однако, не каждый способ подключения вам подойдет. Чтобы работы не срывались, и не страдало качество строительства, необходимо чтобы у вас была электрическая энергия, отвечающая некоторым требованиям

Поэтому, перед тем, как приступить к началу строительных работ, придется искать варианты временного забора электропитания. Однако, не каждый способ подключения вам подойдет. Чтобы работы не срывались, и не страдало качество строительства, необходимо чтобы у вас была электрическая энергия, отвечающая некоторым требованиям.

Схема электропроводки должна отвечать следующим требованиям:

  • Хорошее качество, обеспечивающее номинальные показатели частоты и напряжения для обеспечения бесперебойной работоспособности строительных механизмов;
  • Надежность и стабильность, исключающие отключение питания во время работы;
  • Электробезопасность применения, которая бы создавала максимальную защиту персонала от получения электротравм.

При этом вам придется обязательно решать вопросы законодательного вида, связанные с подключением к уже существующим энергетическим линиям для выделения достаточных для потребления мощностей, что в свою очередь приводит к определенным финансовым тратам.

Подключение электропроводки

Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.

Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.

Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.

На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.

Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю.  Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.

Проделывание отверстий

Эта часть работы самая трудная, долгая и пыльная. Перед ее началом нужно вынести из комнаты цветы, картины и прочие мелкие фрагменты интерьера. Все остальное необходимо накрыть защитной пленкой. Сверлить бетон нужно при закрытой двери, заткнув щели мокрой тряпкой.

Просверлить отверстие под розетку в бетоне можно одним из следующих способов:

  1. Монтаж отверстия под розетку при помощи перфоратора с насадкой

    С помощью специальной насадки на перфоратор (коронки). Изделие состоит из хвостовика, стального стакана с зубцами и центрального бура, задающего правильное направление движения инструмента. В процессе бурения коронка сильно греется. Чтобы не сжечь резцы, ее нужно периодически извлекать и остужать в воде. После врезания в бетон на нужную глубину в дыре остается цилиндр. Он выбивается молотком и зубилом, либо разрушается перфоратором. Выбить цилиндр целиком можно мощным клином и кувалдой. Если пострадают края дыры, это не страшно — стена будет штукатуриться. Между дырками нужно сделать переходы для прокладки кабелей.

  2. Победитовые наконечники

    Перфоратором. Для работы используется комплект буров диаметром 6-12 мм и насадки для разрушения. Можно использовать дрель с победитовым сверлом, но это очень долгий и трудоемкий процесс. Сначала намечаются окружности, по которым с минимальным интервалом сверлятся дыры диаметром 6 мм. После этого более крупными бурами в решето превращается внутреннее пространство. Заключительным этапом является разрушение, измельчение и удаление оставшихся после сверления тонких стенок. Здесь потребуется больше времени, чтобы выровнять внутренние грани проемов.

  3. Резка отверстия под розетку болгаркой

    Болгаркой. Вместо болгарки может использоваться ручная фреза с диском по камню. Выбор в пользу этого способа делается в тех случаях, когда в хозяйстве нет перфоратора, или по каким-либо причинам его нельзя использовать. Внешние края нанесенных окружностей соединяются прямыми линиями — получается квадрат или прямоугольник. Затем болгаркой делаются вырезы. Круг должен выходить за пределы углов на половину диаметра, чтобы получить проем правильной формы. Чтобы было легче выбрать материал изнутри, рекомендуется сделать несколько дополнительных продольных и поперечных прорезов. Разрушать и удалять мелкие фрагменты быстрее и проще.

После получения отверстий необходимо подогнать их под размеры подрозетников. Для этого используется ручной или электрический инструмент — перфоратор, молоток, зубило, прямошлифовальная машина. По результатам работы должны получиться отверстия на 2-3 мм шире и глубже монтажных коробок.

Этапы работ по установке подрозетников в кирпичной стене

  1. Взяв руки проект, отмеряем необходимые размеры и производим разметку стены под группу подрозетников, подробно о разметке вы можете прочитать в статье про установку подрозетников в гипсокартонную стену. Нет смысла повторяться, процесс полностью идентичен.
  2. После разметки стены вставляем в перфоратор бур по кирпичу диаметром 6 мм и намечаем отверстия в стене в центрах будущих подрозетников. Делаем мы это для того, чтобы дополнительно центровать коронку по кирпичу и облегчить работу.
  3. Далее меняем бур на коронку и начинаем бурить отверстия, не следует торопиться и слишком сильно давить на коронку. Если вы приобрели ударную коронку, как на наших фотографиях, то можно включить режим сверление + удар, но обычно хватает просто режима сверления.
  4. Выбиваем серединки из подготовленных отверстий и ломаем перемычки между ними, это нужно для того, что бы группа подрозетников разместилась в полученное отверстие. Подрозетники лучше всего приобретать такие, как у нас на фотографиях, устанавливать их очень удобно.
  5. Пылесосом тщательно убираем всю пыль из отверстия и обрабатываем его грунтовкой. Ждем немножко, чтобы грунтовка впиталась в поверхность. В это время можем очистить провода от штукатурки, выровнять их и приготовить для ввода в подрозетник.
  6. Собираем необходимое количество подрозетников в группу, выламываем отверстия для ввода кабеля, примеряем в подготовленное отверстие. Ничего не должно мешать. Подрозетники должны входить очень свободно и не деформироваться внутри отверстия.
  7. Как только все готово, берем подготовленную смесь (например ротбанд) и заполняем каждое отверстие смесью примерно на половину, размазываем по стенкам и более – менее равномерно. Берем наши подрозетники, заводим в них кабель и вдавливаем в отверстия. Лишняя смесь будет выдавливаться через отверстия, ничего страшного, так и должно быть – пустот оставлять нельзя.
  8. С помощью уровня выравниваем подрозетники по горизонтали и убираем шпателем лишнюю смесь.
  9. Оставляем подрозетники на 30 – 40 минут и проверяем качество выполненной работы. Если все делалось правильно – подрозетники никуда не уползут и будут в уровень с плоскостью стены. Смесь, которая выступила внутри подрозетника пусть сначала подсохнет, так ее удалять будет проще. То что внутри подрозетников выдавилась смесь говорит о том что мы установили подрозетник очень качественно и держаться он в стене будет очень хорошо.

Теперь мы можем полюбоваться на нашу работу. Теперь мы можем дождаться окончания отделочных работ – шпаклевки и оклейки обоев и продолжить устанавливать фурнитуру. В случае, если мы используем подрозетник как распределительную коробку, производим необходимые расключения, о том как это выполнить грамотно вы можете прочитать в статье про способы распайки распределительных коробок.  Далее устанавливаем фурнитуру и наслаждаемся тем, что получилось.

  1. Необходимо точно разметить стену
  2. Аккуратно и без спешки изготовить отверстие для подрозетника
  3. Обязательно удалить пыль, обработать грунтовкой.
  4. Не жалейте смеси – лишняя выдавится и подрозетник будет надежно закреплен.

На это все. Подрозетник в кирпичную стену устанавливать мы научились. Если вы не нашли чего – то в этой статье, то задавайте вопросы, обязательно ответим и дополним.

Аспирационные дымовые извещатели

Радиус зоны контроля воздухозаборного отверстия равен 6,37 м независимо от класса аспирационного извещателя и от высоты контролируемого помещения (п. 6.6.23)

На незначительное расхождение с величиной радиуса точечного извещателя можно не обращать внимание поскольку в пункте 5.22 сказано: «Численные значения, регламентируемые в настоящем своде правил, могут быть увеличены, но не более чем на 5%». Таким образом, максимальный радиус зоны контроля может быть увеличен до 6,688 м максимум

Отверстия в трубах аспирационного извещателя можно располагать по квадратной или по треугольной решетке (рис. 2, 3). Кроме того, при увеличении числа отверстий в трубах можно значительно увеличить расстояния между трубами. Например, если отверстия расположить через 4,5 м, то при радиусе зоны контроля 6,4 м, расстояние между трубами можно увеличить до 12 м, расстояние от стены – до 6 м (рис. 6).

Рис. 6. Расстановка труб и отверстий аспирационного извещателя

В п. 6.6.23 для аспирационных извещателей класса А максимальная высота защищаемого помещения определена равной 30 м, для класса В – 18 м, для класса С – 12 м, т.е. такая же максимальная высота помещения, как для точечных дымовых извещателей, что логично при равной чувствительности. Для сравнения в СП 5.13130.2009 для аспирационных извещателей класса А максимальная высота равна 21 м, для класса В – 15 м, для класса С – 8 м. Кроме того, в п. 6.6.23 определена возможность защиты аспирационными извещателями высокостеллажных складов высотой до 40 м, в два уровня: на высоте не более 30 м (под ярусами стеллажей) извещателями не ниже класса B и под перекрытием извещателями класса А. Так же расширен диапазон расстояний от перекрытия до воздухозаборных отверстий: минимальное расстояние не регламентируется, что позволяет использовать капиллярные комплекты с плоской насадкой, а максимальное расстояние равно 0,9 м, т.е. в 1,5 раза больше по сравнению с дымовыми линейными извещателями. Таким образом, значительно расширяется область применения аспирационных дымовых извещателей по сравнению с дымовыми линейными извещателями.

В п. 6.6.32 определены области размещения воздухозаборных отверстий аспирационных извещателей в ЦОД, правда с необходимостью выполнения на уровне «разрешается»: на решетках входа горячего воздуха в системы прецизионного кондиционирования (рис. 7), в местах выхода горячего воздуха из активного оборудования (рис. 8), под перекрытиями изолированных «горячих» коридоров, в местах входа горячего воздуха в установки межстоечного кондиционирования (рис. 9, 10), на воздухозаборных решетках систем вытяжной вентиляции из расчета одно отверстие на 0,4 м2, то есть так же, как это определено в NFPA 76. Расстояние от воздухозаборных отверстий до воздухозабора (вентиляционного отверстия) должно регламентироваться величиной допустимой скорости воздушного потока в соответствии с техническими характеристиками аспирационного дымового извещателя. Кроме того, если блок аспирационного дымового извещателя устанавливается вне защищаемого помещения, то рекомендуется предусмотреть возврат проб воздуха в защищаемое помещение (п. 6.6.24).

Рис. 7. Контроль на входах горячего воздуха в системы прецизионного кондиционированияРис. 8. Контроль на выходе горячего воздуха из активного оборудования

Сравнительно недавно появились прецизионные кондиционеры, которые встраиваются в ряд стоек, они обеспечивают забор воздуха из горячего коридора по всей его высоте одновременно, например, на рис. 9 прецизионные кондиционеры отмечены красным фоном. При таких условиях, в отличии от традиционных горячих коридоров, образуются не вертикальные, а горизонтальные воздушные потоки и контроль воздушной среды в верхней части горячего коридора становится неэффективным. Чтобы обеспечить возможность обнаружения задымления на выходе любого блока в стойке, перед входами горячего воздуха в межстоечные кондиционеры располагаются трубы с большим числом отверстий, по 8 – 10 отверстий на каждую трубу (рис. 10). Для исключения влияния воздушных потоков в горячем коридоре, воздушный поток через каждое отверстие повышается в 2 раза по сравнению с обычным помещением, примерно до 4 л/мин. При этом суммарный воздушный поток ИПДА при 40 отверстиях возрастает до значительной величины, порядка 160 – 170 л/мин. Чтобы исключить перепад давления на входе и на выходе аспирационного извещателя, установленного вне горячего коридора, необходимо выходной воздушный поток вывести обратно в горячий коридор.

Рис. 9. Межстоечные кондиционеры выделены красным цветомРис. 10. ИПДА с трубами на входах межстоечных кондиционеров

Установка коробки под розетку в бетон, кирпич, газосиликат.

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.


Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)

Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр

Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке

Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

  • разметить стены в зоне предполагаемого монтажа;
  • высверлить посадочные отверстия в необходимом количестве;
  • закрепить подрозетники в отверстиях;
  • выполнить окончательную отделку поверхности стены;
  • смонтировать механизмы и подключить кабели питания;
  • установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

  • приготовить нужный инструмент и материал;
  • сделать разметку на стене, в месте установки розетки;
  • высверлить углубления в стене;
  • установить подрозетники.

Из инструмента возьмем:

  • перфоратор;
  • специальная коронка для сверления диаметром 70 мм;
  • уровень;
  • карандаш;
  • шпатель.

Из материала возьмем:

  • подрозетники;
  • саморезы;
  • строительный алебастр;
  • вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
