Как установить кондиционер в пластиковое окно: секреты технологии и руководство по монтажу

Устройство оконного кондиционера

Принцип работы такого заключается в передачи тепловой энергии, которая осуществляется за счет процессов термодинамики, протекающих в охлаждающем контуре. Воздух, который циркулирует снаружи здания, охлаждается теплообменником конденсатора.

Содержание тепла в хладагенте минимизируется, обратный процесс осуществляется в испарителе. Хладагент с небольшим количеством тепла охлаждает поверхность испарителя, тем самым охлаждая воздух внутри помещения.

Так устроен оконный кондиционер

Оконный кондиционер состоит из таких элементов:

  1. Холодильный контур – состоит из компрессора, испарителя и конденсатора. Нужен для охлаждения воздуха, циркулируемого внутри помещения.
  2. Осевой вентилятор – предназначен для перегона наружного воздуха через теплообменник.
  3. Центробежный вентилятор – необходим для подачи охлажденного с улицы воздуха в помещение.
  4. Панель управления. Здесь располагаются поворотные механизмы, а также термостат.

Вся конструкция заключается в корпус, изготавливаемый из металла. Отдельно стоит выделить воздушные жалюзи, которые открываются и закрываются в зависимости от режима работы прибора.

Технология установки пластиковых окон на балкон

Работа по монтажу металлопластиковых окон проводится в несколько этапов:

  • выполняются все необходимые замеры;
  • готовится проем;
  • монтируется козырек;
  • устанавливаются окна.

Замеры окон

Чтобы понять, какие именно размеры необходимо снять, надо сначала разобраться, от чего зависят геометрические параметры оконного блока:

  • высота окна равна расстоянию между верхней границей ограждения (в случае панорамного остекления – основания балкона) и перекрытием, играющем роль потолка, минус 25-30 мм (технологический зазор);
  • его ширина соответствует длине ограждения, на которое окно будет устанавливаться. Этот размер тоже надо уменьшить, но уже на 60-70 мм. Технологические зазоры обеспечивают пространство для удобства выполнения монтажных работ.

Геометрия проема далека от правильного прямоугольника. Поэтому все размеры (и вертикальные, и горизонтальные) снимаются трижды: по краям и середине. За основу принимается самый маленький из них.

Подготовка проема

Если сохранилось старое остекление, его демонтируют.

Последовательность действий:

  • при помощи стамески удаляют штапики: сначала вертикальные, потом – горизонтальные (верхние и нижние);
  • вынимают стекла;
  • снимают с петель створки;
  • рамы в нескольких местах распиливают, а затем выламывают их по частям.

Процесс демонтажа старого деревянного остекления:

Все демонтированные детали сразу убираются с балкона, а проем очищается от пыли и грязи.

Уклоны парапета и несущих плит в горизонтальном направлении проверяются посредством уровня. Если они превышают 25 мм, придется делать выравнивание.

Техническое состояние старых балконов часто бывает плачевным. Приходится проводить мероприятия по усилению парапетов и плит:

  • балконный экран проще всего заменить на сварной металлический каркас, который впоследствии обшивается влагостойким материалом – сайдингом, к примеру. А можно выложить парапет из несущих пеноблоков плотностью 1-1,2 т/м3 или кирпича;
  • для усиления основания монтируется металлическая конструкция из швеллера. Концы поперечных балок заделываются в стену дома на глубину не менее ¾ ее толщины. С противоположной стороны отрезки швеллера связываются продольным элементом в цельную конструкцию. Все соединения в ней должны быть только сварными. На каркас наваривается стальной лист, по которому в дальнейшем заливается новая стяжка.

Установка козырька

Перед монтажом окон проверяется на пригодность старый навес. Если его состояние удовлетворительное, можно ограничиться мероприятиями по укреплению элемента. Если же надежность козырька сомнительна, или он вовсе отсутствует, обустраивается новый.

Делается это так:

  1. Из уголка варится задняя рама.
  2. По ее верхнему поясу сверлятся отверстия под крепеж. Шаг — 400-500 мм. То же самое надо проделать и с нижним поясом, но здесь расстояние между креплениями можно увеличить.
  3. Используя подготовленную конструкцию в качестве кондуктора, выполняют разметку на стене.
  4. Рама устанавливается в штатное положение и надежно закрепляется.
  5. К ней присоединяют перекладины и откосы.
  6. Вдоль верхнего пояса рамы бьют штробу – канавку, в которую впоследствии будет заводиться край козырька.
  7. Из оцинкованной стали вырезается козырек, устанавливается на место и приваривается к каркасу.

Штробу герметизируют цементным раствором.

Если балкон находится на последнем этаже, вместо козырька устанавливается крыша. Принцип ее устройства такой же, но металлоконструкции рассчитывают по нагрузкам — от самой кровли, снеговым и ветровым.

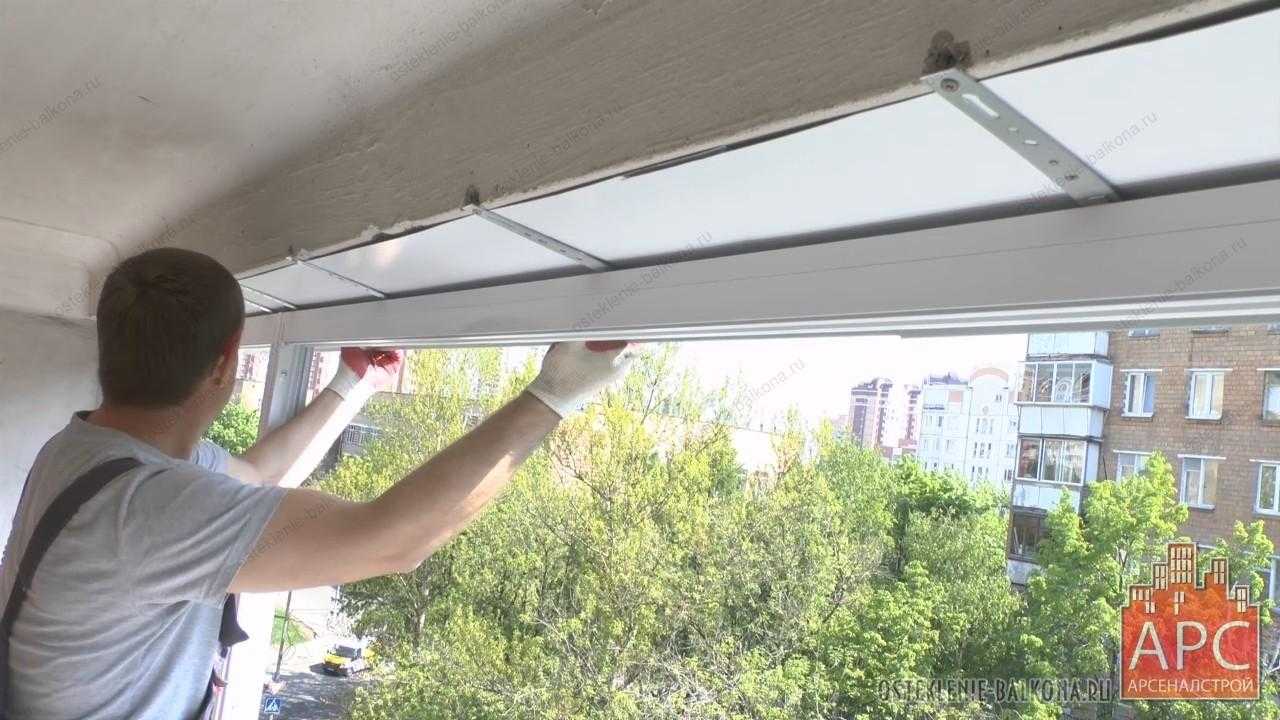

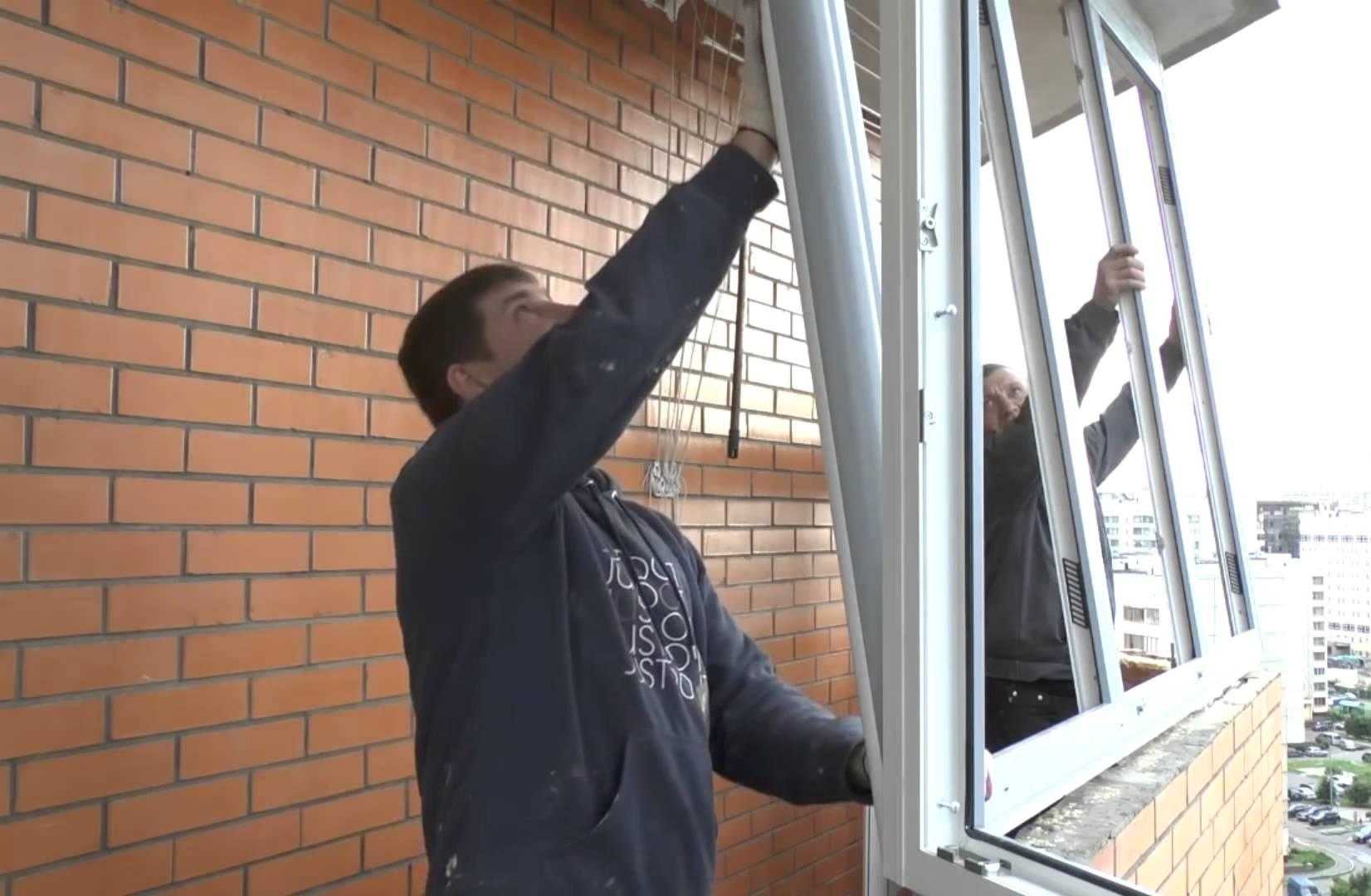

Монтаж пластикового окна

Монтажные работы лучше выполнять вдвоем или втроем. Работы выполняются по такой схеме:

  1. Окна освобождают от упаковки.
  2. Из рам вынимаются стеклопакеты.
  3. Снимают навесные створки (из них можно стеклопакеты не вынимать).
  4. Переворачивают на 1800 раму, устанавливают в пазы подставочный опорный профиль и подбивают его деревянным молотком.
  5. На расстоянии 150 мм от краев рамы монтируют фиксирующие пластины, забивая их в пазы и прикручивая саморезами 30-миллиметровой длины.
  6. Металлопластиковая конструкция устанавливается в проем, выравнивается и крепится саморезами, фиксаторами и анкерами. Если остекление состоит из двух или более оконных блоков, их рамы соединяются между собой.
  7. Щели по контуру окна задуваются монтажной пеной.
  8. Наступает время возвращения на место стеклопакетов и створок.

По окончании вышеперечисленных операций монтируются подоконник (изнутри) и водоотлив (снаружи). После этого монтаж балкона с остеклением считается завершенным.

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

  • Внутренний блок должен размещаться от потолка на расстоянии 20 см;
  • Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
  • Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

Установка монтажной пластины

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Правила и особенности монтажа своими руками

Самостоятельно занимаясь установкой кондиционера, нужно в точности следовать инструкции и учитывать ряд нюансов.

Набор инструментов и материалов

Первым этапом работы является подготовка необходимого инвентаря. Рекомендуется заранее подготавливать инструменты, чтобы не отвлекаться во время монтажа.

Для установки оконного кондиционера потребуются:

  • перфоратор либо дрель ударного типа;
  • набор насадок для сверления разных отверстий, включая насадку с отрезным кругом;
  • строительный уровень и рулетка;
  • пилка по металлу;
  • стамески;
  • стеклорез;
  • силиконовый герметик;
  • металлические внутренние и плоские уголки.

Подготовив инструменты, следует составить план предстоящей работы, выполнить точные замеры и подготовить специальную раму с отверстием в центральной части для отвода теплого воздуха. Подготовка рамы особенно важна при работе с металлопластиковыми окнами, поскольку установка будет сложнее по сравнению с монтажом кондиционера в деревянную раму.

Порядок действий

Завершив подготовительные действия, можно переходить к непосредственному монтажу конструкции. В работе нужно придерживаться следующего порядка действий:

  1. Подобрать оптимальное место для закрепления кондиционера. Предпочтительнее выполнять монтаж в тех местах, где стороны кондиционера помещаются в отверстии с минимальными щелями. Чтобы подогнать размеры, нужно вынуть стеклопакет, вставить перемычку и вырезать стекло по заданным габаритам.
  2. Установить кронштейн и блок кондиционера. Современные разновидности кондиционеров возможно закрепить даже при закрытом окне, поскольку механизм можно извлечь из корпуса и закрепить на кронштейне.
  3. Проверить герметизацию. При недостаточной герметизации в помещение будут проникать осадки и ветер.
  4. Поместить кондиционер в подготовленный корпус. С оборудования снимают амортизирующие прокладки и фиксируют в отверстии, после чего проверяют наличие угла наклона задней стороны для качественного дренажа.
  5. Подключить дренажный шланг. Для фиксации достаточно надежно закрутить крепеж у основания. В результате монтажа шланга образующаяся влага будет стекать через отдельный отвод, что продлит срок службы оборудования.
  6. Обеспечить электропитание кондиционера. С этой целью можно использовать отдельную линию, оснащенную автоматическим выключателем, который функционирует независимо от главного предохранителя.

После установки оборудования нужно убедиться в правильности проведения всех действий и запустить кондиционер для проверки работоспособности. Обнаружив неполадки в работе устройства, нужно сразу их устранить.

Место для установки кондиционера

Но, согласитесь, что портить новые стеклопакеты хочется далеко не всем, тем более что в будущем вы возможно приобретете более мощную установку для кондиционирования воздуха. В этом случае можно выбрать небольшое компактное устройство достаточной мощности. В такой ситуации оптимально подойдет установка кондиционера в форточку, что позволит избежать выемки и обрезки стеклопакета, а также выдалбливания в стене проема. Только следует помнить, что ждать высокой эффективность от небольшого устройства все же не стоит.

Специалисты не рекомендуют производить устройство прибора в стену, толщина которой имеет значение больше 250мм. Это обусловлено тем, что доступ воздуха к заборным решеткам устройства может быть нарушен, а это ведет не только к низкоэффективной работе, но и к быстрому износу деталей устройства.

Инструкция для самостоятельного монтажа оконного кондиционера

Инструмент для работы:

  • электрический лобзик;
  • дрель;
  • рулетка;
  • строительный уровень;
  • болгарка с диском по металлу;
  • ролик для резки стекла;
  • строительный нож.

Лучший вариант — это установка кондиционера в пластиковое окно с проемом нужного размера, изготовленным по заказу. В противном случае место под климатическую технику готовится самостоятельно. Перед монтажом визуально оценивается степень прочности рамы, если она недостаточна, то усиливается металлическим уголком. Установку кондиционера выполняют с помощью крепежного набора, идущего в комплекте, купленного в магазине или сделанного своими руками. На надежность монтажа это не влияет.

  1. Подготовка проема под установку. Выбрав место, где корпус кондиционера помещается с наименьшим зазором, вынимают стеклопакет, вставляют перемычку и подрезают по размеру стекло. Агрегат можно установить на стену, если ее толщина не больше 250 мм.
  2. Закрепление монтажной рамы. Этот элемент предназначен для удерживания кондиционера, поэтому закрепляется болтами с особой тщательностью. С помощью уровня фиксируется небольшой уклон наружу, чтобы обеспечить сток конденсата. Некоторые модели оснащаются кожухом, который заменяет установку рамы.
  3. После установки кондиционера выполняется герметизация зазоров монтажной пеной. Высохший состав срезается ножом. Альтернативным способом служит закрывание щелей поролоном. Мелкие зазоры можно обработать силиконовым герметиком. Повреждения краски на рамах требует закрашивания эмалью аналогичного цвета.
  4. Для отвода жидкости устанавливается дренажный шланг, ему размещают без перегибов и заломов.
  5. Питание агрегата осуществляется от отдельной линии. Являясь электрическим прибором, кондиционер нуждается в заземлении.
  6. После окончания монтажа необходимо проверить работоспособность техники и уровень шума при ее эксплуатации.

Обслуживание моноблока заключается в своевременном промывании теплообменников и замене фильтров.

Правила установки

Чтобы качественно установить кондиционер в окно, необходимо предварительно ознакомиться с некоторыми важными нюансами.

Следуйте простым указаниям:

  • Учтите сторону света, на которой планируете монтаж кондиционера. По возможности откажитесь от монтажа на южной стороне, чтобы аппарат не перегревался на солнце;

  • Кондиционер не должен упираться в рекламную вывеску или любые другие препятствия. Он надежно закрепляется в оконном проеме;

  • Вентиляционные отверстия на блоке должны быть открыты, чтобы воздух мог свободно циркулировать;

  • Для кондиционера необходимо проложить отдельную проводку, добавив в щиток отдельный автомат. Подключение аппарата к общей сети через удлинитель недопустимо;

  • При монтаже оконного кондиционера учитывается расстояние от пола до проема, в который будет установлен блок. Оно должно составлять не менее 75-80 см;

  • Если в зимнее время года на карнизе дома видны большие сосульки, либо фасад регулярно подвергается воздействию осадков, необходимо предусмотреть наличие защитного козырька.

Это лишь основные правила. О других тонкостях знает только опытный мастер. Именно по этой причине мы не рекомендуем выполнять монтаж своими руками. Конечно, установка «оконника» не так сложна, как монтаж сплит-системы. Однако, при неумело выполненной работе аппарат в лучше случае будет работать некорректно, а в худшем может произвольно выпасть из окна и стать причиной несчастного случая.

Не стоит рисковать, доверьте монтаж оконного кондиционера опытному специалисту

При подборе мастера обращайте внимание на отзывы и стоимость его услуг. Не доверяйте монтажнику, который готов выполнить работу за три копейки или работает без договора

Лучше один раз достойно заплатить профессионалу, чем потом кусать локти. Цените свое время и нервы, они бесценны.

Инструкция для самостоятельного монтажа оконного кондиционера

Инструмент для работы:

  • электрический лобзик;
  • дрель;
  • рулетка;
  • строительный уровень;
  • болгарка с диском по металлу;
  • ролик для резки стекла;
  • строительный нож.

Лучший вариант — это установка кондиционера в пластиковое окно с проемом нужного размера, изготовленным по заказу. В противном случае место под климатическую технику готовится самостоятельно. Перед монтажом визуально оценивается степень прочности рамы, если она недостаточна, то усиливается металлическим уголком. Установку кондиционера выполняют с помощью крепежного набора, идущего в комплекте, купленного в магазине или сделанного своими руками. На надежность монтажа это не влияет.

  1. Подготовка проема под установку. Выбрав место, где корпус кондиционера помещается с наименьшим зазором, вынимают стеклопакет, вставляют перемычку и подрезают по размеру стекло. Агрегат можно установить на стену, если ее толщина не больше 250 мм.
  2. Закрепление монтажной рамы. Этот элемент предназначен для удерживания кондиционера, поэтому закрепляется болтами с особой тщательностью. С помощью уровня фиксируется небольшой уклон наружу, чтобы обеспечить сток конденсата. Некоторые модели оснащаются кожухом, который заменяет установку рамы.
  3. После установки кондиционера выполняется герметизация зазоров монтажной пеной. Высохший состав срезается ножом. Альтернативным способом служит закрывание щелей поролоном. Мелкие зазоры можно обработать силиконовым герметиком. Повреждения краски на рамах требует закрашивания эмалью аналогичного цвета.
  4. Для отвода жидкости устанавливается дренажный шланг, ему размещают без перегибов и заломов.
  5. Питание агрегата осуществляется от отдельной линии. Являясь электрическим прибором, кондиционер нуждается в заземлении.
  6. После окончания монтажа необходимо проверить работоспособность техники и уровень шума при ее эксплуатации.

Обслуживание моноблока заключается в своевременном промывании теплообменников и замене фильтров.

Все способы установки мобильного кондиционера в пластиковое окно

Один из оптимальных способов существенно понизить температуру в помещении в жаркое лето – установить мобильный кондиционер. Он доступен по стоимости, имеет ряд дополнительных функций и может свободно перемещаться из одной комнаты в другую. Но при этом возникает вопрос вывода гофротрубы с горячим воздухом за пределы помещения.

В чем сложность?


Почти во всех квартирах и домах деревянные окна были замены на металлопластиковые конструкции. Они герметичны, створка может открываться в нескольких режимах, и плюс к этому -не требуют специального ухода. Однако, при покупке мобильного кондиционера именно их положительные качества являются главным препятствием для монтажа гофрированной трубы, через которую уходит горячий воздух. Набор для ее монтажа почти неизменен для каждой модели мобильного кондиционера. В него входит пластиковый выводной наконечник и корпус для его крепления на поверхности окна (стены). В деревянных окнах можно было вырезать в раме отверстие соответствующего размера, а в зимний период установить заглушку. Однако если в помещении установлены пластиковые окна, такое делать категорически запрещается. Это может привести к следующим последствиям:

  • Нарушение герметичности всей конструкции. Резкое падение коэффициента сопротивления теплопередачи приведет к промерзанию рамы в зимний период.
  • При попытках вырезать отверстие в стеклопакете также нарушится его герметичность. Помимо появления конденсата на окнах это станет причиной снижения энергосберегающих характеристик конструкции.

К этим последствиям приведут любые изменения в целостности окна – сверление рамы, створки или импоста, установка одинарного стекла с отверстием, вместо полноценного стеклопакета, попытка сделать воздушный канал в цементной стяжке под подоконником. Но какой выход из сложившейся ситуации? Рассмотрим несколько вариантов монтажа мобильного кондиционера в пластиковое окно.

Открытая створка


Самый простой и нетрудоемкий способ – вывести трубу на улицу через открытую створку.

Однако при этом существенно снижается эффективность его работы – некоторая часть охлажденного воздуха будет выходить наружу. Вместе с этим появятся другие неприятные моменты – повышение шума, большое количество пыли и т.д. Такой способ может быть применим только при невозможности сделать небольшие изменения в окне. Чаще всего – это свойственно для съемных квартир, где владельцы попросту не соглашаются на такой шаг.

Изменение конфигурации окна

Большая часть оконных конструкций разделена на 2 части – створка и «глухая». Для установки шланга можно изменить внешний вид створки, добавив к ней несколько элементов.

Конструкция в нижней части разделяется горизонтальным импостом и вместо стеклопакета устанавливается сэндвич панель. В нем предварительно делается отверстие нужной формы. Этот метод дает возможность сохранить все характеристики конструкции и при этом возможно оперативное подключение выводящей трубы для работы кондиционера.

Однако он имеет несколько негативных моментов:

  • Финансовые. Необходимо установить импост и заменить старый стеклопакет больших размеров на новый.
  • Трудоемкость. При наступлении зимнего периода сэндвич панель с отверстием заменяется на герметичный стеклопакет таких же размеров.

Кроме этого, не в лучшую сторону изменяется внешний вид оконной конструкции – отсутствие симметрии и уменьшение светового проема.

Установка оргстекла

Один из оптимальных способов монтажа мобильного кондиционера – применение оргстекла в качестве ограждающей и крепящей конструкции.

Для этого потребуется выполнить следующие действия:

  1. При открытой створке замеряем световой проем – расстояние от наружных частей рамы и импоста. К полученной величине прибавляется по 4 см.
  2. Согласно этим размерам приобретается лист оргстекла толщиной до 3 мм. В нем вырезается отверстие для установки трубы.
  3. Приобретается набор креплений для москитной сетки «анвис» – стальные уголки. Они крепятся с помощью саморезов к оргстеклу так, чтобы при выносе плотна через открытое окно была возможность зафиксировать их на крыле рамы и импоста. Наглядно это показано на рисунке с москитной сеткой.

Для улучшения герметичности на торцы оргстекла можно установить трубчатый резиновый уплотнитель (как при утеплении по шведской технологии). И теперь достаточно установить получившуюся конструкцию в световой проем по аналогии с москитной сеткой, зафиксировать его положение с помощью крепежных элементов и подключить воздуховод кондиционера. При этом не нужно делать дорогостоящие изменения в конструкции окна, а перед наступлением холодов оргстекло так же просто снимается.

Самостоятельное выявление неполадок

Если ваш кондиционер вдруг перестал охлаждать воздух во вверенном ему помещении, можно самостоятельно определить причину неполадки:

  • Не работает. Причиной может быть отсутствие электропитания. Случается из-за повреждения штепселя или шнура, перегорания предохранителя или отсутствия напряжения в электросети.
  • Слабо охлаждает. Воздушному потоку мешает загрязненный фильтр, постороннее препятствие или установленный рядом прибор, генерирующий тепло.
  • Плохо греет. Расположенный на улице теплообменник заледенел, что препятствует циркуляции воздуха.

Нормально работающий оконный кондиционер при запуске и остановке термостата издает еле слышный щелчок, а после выключения компрессора незначительный период времени вентилятор будет еще работать.

Этап 7. Сборка окна

Сборка окнаУстановка пластиковых окон

После крепления анкеров стеклопакет вставляется обратно.

Шаг 1. Стекло вставляется и фиксируется штапиками (последние должны защелкнуться, для чего можно слегка пристучать их резиновым молотком).

Шаг 2. Створки открываются, проверяется плотность их прилегания. В открытом положении произвольное открывание/закрывание створки не может случиться, если окно установлено ровно.

Шаг 3. По бокам заделывается монтажный шов. Полиуретановая пена обеспечит качественную гидроизоляцию и предотвратит запотевание стекла. До и после заделки швы обрызгиваются водой для улучшения полимеризации.

Шаг 4. Периметр окна проклеивается специальной пароизоляционной лентой, причем снизу используется материал с фольгированной поверхностью.

Этап 8. Монтаж подоконника

Установка подоконника

Шаг 1. Подоконник подрезается таким образом, чтобы он вошел в проем и в то же время уперся в подкладочный профиль. Остается небольшой зазор (порядка 1 см) для температурного расширения. В дальнейшем зазор скрывается пластиковыми откосами.

Шаг 2. Под подоконник укладываются деревянные клинья. Его нужно уложить с небольшим наклоном в сторону комнаты, после чего приложить чем-то тяжелым на время, пока не засохнет пена. Дополнительно подоконник можно зафиксировать анкерными пластинами.

Окно установлено

Этапы установки

Стоит отметить, что данные устройства и сегодня являются одними из самых распространенных, среди устройств для кондиционирования воздуха. Высокий спрос обусловлен небольшими компактными размерами, достаточно высокой эффективностью работы и надежностью самих устройств.

Сама конструкция представляет собой единый блок, в котором расположены все механизмы. Обычно устройство устанавливается в специально подготовленный для него проем, причем само устройство должно быть несколько меньше проема, примерно на 15 см с каждой стороны.

Установка оконного кондиционера своими руками должна быть выполнена таким образом, чтобы место под кондиционер обладало высокой защитой от попадания внутрь дождя. Желательно поместить прибор в тени, чтобы полностью исключить попадание на него лучей солнца.

Жалюзи оконного кондиционера

Устройство имеет специальные жалюзи, через которые происходит забор воздуха. Обычно они располагаются в верхней части корпуса. Они не должны быть ничем закрыты или загромождены, впоследствии это приведет к выходу небольшой установки из строя.

  1. В заранее подготовленный стенной проем для прибора устанавливается специальная рама, имеющая откосы, выполненные из стальных уголков.
  2. Рама закрепляется таким образом, чтобы наружный край был несколько ниже относительно внутреннего края рамы, то есть нужно выполнить небольшой наклон. В дальнейшем это сделает слив конденсата из устройства более быстрым и удобным.
  3. Зазоры между стенками проема и самим прибором необходимо загерметизировать монтажной пеной. Следует добавить, что многие современные модели имеют специальный кожух, который снимается и монтируется отдельно.
  4. Последним этапом является подключение прибора к сети электропитания. Если мощность устройства невелика, то его можно спокойно подключать в обычную розетку. Но есть кондиционеры, которые имеют большую мощность и для их подключения требуется вывести отдельную розетку с заземлением и отдельный автомат для подстраховки во время работы.

Монтаж кондиционера своими руками

Алгоритм установки

Установка оконного кондиционера в деревянное или пластиковое окно осуществляется по отработанной на практике методике, предоставленной опытными мастерами. Самым сложным и трудоемким считается подготовительный этап: если вы не заказали отдельную раму с подготовленным отсеком для размещения устройства, то придется вырезать излишки стекла и вставлять перемычку из аналогичного материала. В случае с металлопластиком без специалиста вам не обойтись, т. к. неправильно рассчитанная перегородка во время эксплуатации может изогнуться и свести на нет все ваши старания.

Современные модели кондиционеров изготовлены таким образом, что закрепить их в любой конструкции оконного блока или рамы не так уж и сложно, вне зависимости от того, открываются ли они. Это осуществимо благодаря специальному устройству механизма, который изымают и прикрепляют к кронштейну.

Во время монтажа проверяйте угол наклона в сторону улицы для эффективного удаления конденсата. Даже мелких зазоров при установке не должно быть — их удаляют с помощью герметика. Когда все операции закончены, то надо подкрасить нарушенное покрытие.

Кондиционер предназначен для нагнетания во внутренние помещения охлажденного воздуха, при этом происходит постоянное образование из-за разности температур конденсата, который удаляется через специальное отверстие, к которому и необходимо подсоединить шланг для вывода жидкости наружу. Шланг надо проверить на отсутствие в нем воздушных пробок, затрудняющих удаление влаги, и перегибов, нижний конец трубки или отводящей конструкции не должен касаться поверхности земли или водной глади в емкости, куда стекает образовавшаяся жидкость, если вы проживаете на первом этаже.

После окончания всех работ необходимо произвести визуальную проверку правильности выполнения, только после этого можно делать пробный запуск для проверки функциональных способностей кондиционера, убедиться в его мощности. Если вы приглашали специалистов, то надо составить приемосдаточный акт, чтобы заверить правильное выполнение всех работ.

В помощь домашним умельцам есть видео о том, как можно установить кондиционер самостоятельно:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
