Изучаем точку росы в строительстве. скажите конденсату: «нет»!

Когда внутреннее утепление возможно?

Таблица определения точки росы в зависимости от температуры воздуха и влажности.

Не всегда можно провести утепление изнутри, так как при неправильно выполненных действиях роса будет постоянно выпадать изнутри, приводя все строительные материалы в полную негодность, создавая некомфортный микроклимат внутри. Рассмотрим, когда делать утепление изнутри не рекомендуется, от чего это зависит.

Можно или нельзя утеплять изнутри? Решение этого вопроса во многом зависит от того, что будет происходить с конструкцией после выполнения работ. Если стена весь год остается в сухом состоянии, то работы по ее теплоизоляции изнутри помещения проводить можно, а во многих случаях даже нужно. Но если она постоянно намокает каждую зиму, то проводить теплоизоляцию нельзя категорически. Допускается утепление только в том случае, если конструкция сухая, а ее намокание происходит крайне редко, например, один раз за десять лет

Но и в таком случае работы надо проводить очень осторожно, так как в противном случае такое явление, как точка росы, будет наблюдаться постоянно

Рассмотрим, от чего зависит возникновение точки росы, как узнать, можно или нет утеплять стены дома изнутри.

Как уже говорили, точка росы возникает из-за таких факторов, как:

  • влажность;
  • температура внутри помещения.

Статья по теме: Как сшить ламбрекен: выкройка ламбрекена и основные разновидности

Влажность в помещении зависит от наличия вентиляции (вытяжки, приточной вентиляции, кондиционеров и пр.) и от режима проживания, временного либо постоянного. На температуру внутри влияет то, насколько качественно был уложен утеплитель, каков уровень теплоизоляции всех остальных конструкций дома, в том числе окон, дверей, крыши.

Отсюда можно сделать вывод, что последствия для внутреннего утепления зависят от:

  • температуры выпадения конденсатной влаги, то есть от точки росы;
  • от положения этой точки до теплоизоляции и после нее.

Как определить, где находится точка росы? Такое значение зависит от многих параметров, среди которых необходимо выделить:

  • толщину, материал изготовления стены;
  • среднюю температуру внутри помещения;
  • среднюю температуру снаружи (влияние оказывает климатическая зона, средние погодные условия в течение года);
  • влажность внутри помещения;
  • уровень влажности на улице, который зависит не только от климата, но и от условий эксплуатации дома.

Соберем все факторы в единое целое

График теплового сопротивления и смещение точки росы при применении утеплителя.

Теперь можем собрать все факторы, которые оказывают влияние на то, где будет располагаться точка росы:

  • режим проживания и эксплуатации дома;
  • наличие вентиляции и ее тип;
  • качество отопительной системы;
  • качество работы при утеплении пенопластом или другим материалом всех конструкций дома, включая крышу, двери, окна;
  • толщина отдельных слоев стены;
  • температура внутри помещения, снаружи;
  • влажность внутри помещения, снаружи;
  • климатическая зона;
  • режим эксплуатации, т.е. что находится снаружи: улица, сад, другое помещение, пристроенный гараж, теплица.

Утепление изнутри возможно, исходя из всех приведенных факторов, в таких случаях:

  • при постоянном проживании в доме;
  • при установке вентиляции согласно всем нормам для конкретного помещения;
  • при нормальной работе отопительной системы;
  • при утеплителе, который уложен для всех конструкций дома, нуждающихся в теплоизоляции;
  • если стенка сухая, имеет необходимую толщину. Согласно нормам, при утеплении пенопластом, минеральной ватой и прочим материалом толщина такого слоя не должна быть больше, чем 50 мм.

Статья по теме: Обои в прихожую в квартире фото 2021: для коридора, дизайн, современные идеи интерьеров, модные, какими поклеить, варианты, жидкие в маленькой, видео

В остальных случаях выполнять утепление изнутри нельзя. Как показывает практика, в 90% случаев стенки дома можно теплоизолировать только снаружи, так как обеспечить все условия довольно сложно, а часто не совсем осуществимо.

Влияние паропроницаемости материала на положение точки росы

При разработке проекта строительства уделяют внимание способности утепляющих материалов пропускать воздух. От того, сколько водяных паров может пройти через поры материала в заданную единицу времени зависит величина паропроницаемости. Многие привычные строительные материалы, применяемые для возведения стен и перекрытий (кирпич, бетон, древесина и др.), имеют внутри поры, которые пропускают воздух

Поэтому проектировщики выбирают материалы с учетом определенных принципов:

Многие привычные строительные материалы, применяемые для возведения стен и перекрытий (кирпич, бетон, древесина и др.), имеют внутри поры, которые пропускают воздух. Поэтому проектировщики выбирают материалы с учетом определенных принципов:

  • материал должен обладать хорошей паропроницаемостью для возможности свободного выхода влаги, если она образовалась внутри конструкции стены в виде конденсата;
  • способность пропускать влажные пары увеличивается от внутренней поверхности к наружной;
  • теплопроводность утеплителя на внутренней поверхности принимается оптимальной и уменьшается к наружному слою.

Все современные сооружения строятся и утепляются по таким принципам. Исключение составляют виды утеплителя, которые абсолютно не пропускают влагу и воздух. К ним относят пенопласт, пенополистирол, пеногазобетон и другие. Поэтому при разработке проекта так рассчитывают толщину утеплительного слоя, что конденсат образовывается внутри утеплителя. Расположение точки росы играет первостепенную роль при утеплении стен и перекрытий зданий. Ее нужно зафиксировать в толще конструкции так, чтобы не происходило ее перемещение в сторону внутренней поверхности.

Когда можно или нельзя утеплять стены изнутри

Теперь разберем, когда можно утеплять стену изнутри, когда нельзя, от чего это зависит и как зависит. Что такое это «нельзя», какие это последствия.

Основное «можно или нельзя» заключается в том, что будет со стеной после утепления ее изнутри. Если стена будет сухая,- можно. Если стена будет сухая, и только при резком , неожиданном (которое случается раз в десяток лет) похолодании может подмокнуть,- можно пробовать утеплять изнутри (на усмотрение заказчика). Если стена стабильно мокрая весь зимний расчетный период (с обычной зимней температурой по региону),- утеплять изнутри нельзя. Как мы уже выяснили выше, эти последствия зависят от положения точки росы. А положение точки росы в стене можно посчитать, и тогда точно (ДО утепления) будет понятно, можно или нельзя изнутри утеплять конкретную стену.

Примечание: Мы такой расчет делаем, задавайте вопросы в разделе Вопрос–ответ и мы посчитаем Вашу конкретную ситуацию.

Теперь немного рассуждений на тему что влияет на возможность утепления изнутри, и как влияет. Эта часть статьи вызвана вопросами читателей, такого характера: «Почему в соседней ветке читателю можно утеплить изнутри, а мне нельзя, ведь у нас с ним (дальше варианты) одинаковая планировка квартиры, или дома построены из одного материала, или один город проживания, или одинаковая толщина стены и тд.

Давайте разбираться. Как мы уже выяснили выше, последствия внутреннего утепления зависят от:

  • точки росы (температуры выпадения конденсата);
  • положения точки росы в стене до и после утепления.

В свою очередь, точка росы (температура) зависит от: влажности в помещении и температуры в помещении. А влажность в помещении зависит от:

  • Режима проживания (постоянно или временно);
  • Вентиляции (и притока, и вытяжки, достаточно ли их по расчету ).

Подробнее в статьях Вентиляция дома. Система вентиляции частного дома.

А температура в помещении зависит от:

  • Качества работы отопления;
  • Степени утепленности остальных конструкций дома\ квартиры, кроме стен (потолка\крыши, окон, пола).

Положение точки росы зависит от:

  • толщины и материала всех слоев стены;
  • температуры внутри помещения. От чего она зависит — выяснили выше;
  • температуры снаружи помещения. Она зависит от того, улица снаружи или другое помещение, а также от климатической зоны;
  • влажности внутри помещения. От чего она зависит, выяснили выше;
  • влажности снаружи помещения. Она зависит от того, улица снаружи или другое помещение (и от режима эксплуатации этого помещения), а также от климатической зоны.

Теперь, если собрать ВСЕ факторы влияния на точку росы

иположение точки росы , мы получим список факторов влияния, которые надо принимать во внимание при решении вопроса «можно или нельзя в конкретной ситуации утеплить изнутри конкретную стену». Вот такой список этих факторов:

  • режима проживания в помещении (постоянно или временно);
  • вентиляции (и притока, и вытяжки, достаточно ли их по расчету);
  • качества работы отопления в помещении;
  • степени утепленности остальных конструкций дома\квартиры, кроме стен (потолка\крыши, окон, пола);
  • толщина и материал всех слоев стены;
  • температуры внутри помещения;
  • влажности внутри помещения;
  • температуры снаружи помещения;
  • влажности снаружи помещения;
  • климатической зоны;
  • что находится за стеной, улица или другое помещение (его режим эксплуатации).

Становится ясно, что двух одинаковых ситуаций по утеплению изнутри может и не быть. Посмотрим, как (приблизительно, без конкретики) выглядит ситуация, когда утепление изнутри возможно:

  • помещение постоянного проживания,
  • вентиляция выполнена согласно норме (для этого помещения),
  • отопление работает хорошо, и выполнено согласно норме,
  • остальные конструкции утеплены согласно норме,
  • стена, которую планируется утеплить,- толстая, и достаточно теплая. По расчету для нее дополнительного утепления, его не должно быть боле 50мм (пенопласт, вата, ЭППС). По сопротивлению теплопередаче стена «не дотягивает» до нормы 30 и меньше %.

Если совсем упростить, то получается так: чем теплее регион, чем лучше у Вас отопление и вентиляция, чем толще и теплее стена, тем более вероятно, что утеплить изнутри можно. Я думаю, понятно, что в каждом конкретном случае нужно рассматривать свои «входящие данные» и тогда принимать решение.

Все, что написано выше, создает впечатление, что случаев, когда внутреннее утепление возможно и не вредно,- совсем мало. Это действительно так. По нашему опыту, из 100 обратившихся с идеей внутреннего утепления, только 10 могут его делать без последствий. В остальных случаях нужно утеплять снаружи.

Расчет теплопотерь дома через ограждающие конструкции

Рассмотрим, как рассчитать теплопотери дома через ограждающие конструкции. Расчет приводится на примере одноэтажного жилого дома. Данным расчетом можно пользоваться и для расчета теплопотерь отдельного помещения, всего дома или отдельной квартиры.

Пример технического задания для расчета теплопотерь

Сначала составляем простой план дома с указанием площадей помещений, размеров и расположения окон и входной двери. Это необходимо для определения площади поверхности дома, через которую происходят теплопотери.

Формула расчета теплопотерь

Для расчета теплопотерь применяем следующие формулы:

R = B / K – это формула расчета величины теплосопротивления ограждающих конструкций дома.

  • R – тепловое сопротивление, (м2*К)/Вт;
  • К – коэффициент теплопроводности материала, Вт/(м*К);
  • В – толщина материала, м.
  • Q – теплопотери, Вт;
  • S – площадь ограждающих конструкций дома, м2;
  • dT – разница температуры между внутренним помещением и улицой, К;
  • R – значение теплового сопротивления конструкции, м2•К/Вт

Температурный режим внутри дома для расчета берем +21..+23°С – такой режим является наиболее комфортным для человека. Минимальная уличная температура для расчета теплопотерь взята -30°С, так как в зимний период в регионе: где построен дом (Ярославская область, Россия) такая температура может продержаться более одной недели и именно наименьший температурный показатель рекомендуется закладывать в расчеты, при этом разность температур получаем dТ = 51..53, в среднем – 52 градуса.

Общие теплопотери дома состоят из теплопотерь всех ограждающих конструкций, поэтому, используя эти формулы, выполняем:

После расчета получили такие данные:

Итого: суммарный результат теплопотерь через ограждающие конструкции составил – 1,84 кВт•ч.

Примечание: Этот расчет является приблизительным и при более точном расчете теплопотерь ограждений дома полученные значения могут иметь иной показатель, так как в своем расчете я не учитывал некоторые факторы, которые могут в той или иной степени влиять на величину теплопотерь. Если вы хотите получить точный расчет или получить консультацию специалиста по этому вопросу, то вы можете задать свой вопрос в разделе Вопрос-ответ.

Дышащие стены

Способность стен «дышать» не является критичной и принципиальной при строительстве. Это скорее дело личных предпочтений и идеологических соображений. Было время, когда ценились щелястые окна и паропроницаемые стены, но в то время за энергосбережение не приходилось много платить. Сейчас же многих заботит экология. В наше время частный дом должен быть построен с учетом эффективного энергосбережения. Возможно фразы о инновационных дышащих стенах – это уловка умелых маркетологов? Стены должны в первую очередь сохранять тепло, а движение воздушных потоков должно обеспечиваться продуманной вентиляцией?

Теплоизоляционный материал

Для защиты зданий от тепловых потерь, высокой влажности и сдвига точки его утепляют теплоизоляционными материалами. Зимой утеплитель позволяет снизить затраты на отопление, а летом сохраняет прохладу внутри помещения. Каждое изделие имеет свои области применения и свойства. В строительстве используются экологичные и удобные для монтажа материалы. Под определенные условия подбирается изоляция нужного вида.

При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя

По форме материалы разделяются на:

  • рулонные;
  • листовые;
  • сыпучие;
  • единичные.

По структуре:

  • волокно;
  • ячейки;
  • зернистые.

Сырье бывает органическим, неорганическим и смешанным.

Основные характеристики изоляционных материалов:

  • теплопроводность;
  • влагопоглощение;
  • пористость;
  • влажность;
  • плотность;
  • паропроницаемость;
  • удельная теплоемкость;
  • прочность и др.

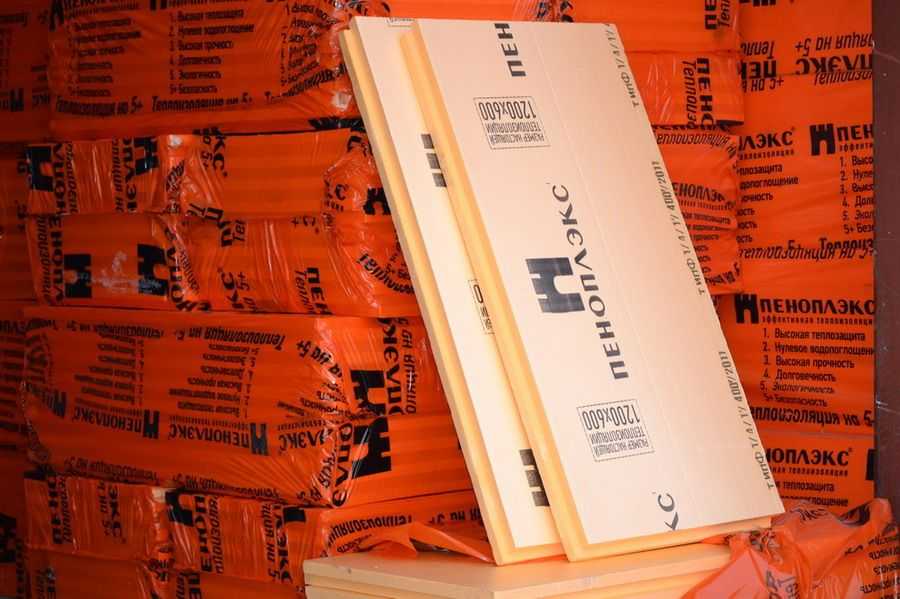

Пеноплекс

Пеноплекс еще называют пенополистиролом. В отличие от пенного полистирола материал имеет большую плотность, меньше подвергается механическим повреждениям. Он почти не проводит пар из-за низкого коэффициента паропроницаемости. Однако относится к IV группе горючести (быстро воспламеняется).

Пеноплекс рекомендуется для наружного утепления стен

Для утепления стен, террас, лоджий, балконов выпускают пеноплекс категории «комфорт». Коэффициент теплопроводности у него в 9 раз меньше, чем у минеральной ваты. Материал требует мало времени на нагрев помещения после охлаждения благодаря низкой теплоемкости. Температурный диапазон эксплуатации составляет -70…+70℃. Пеноплекс этого вида обладает не лучшей звукоизоляцией, имеет самую маленькую плотность и меньший предел прочности по сравнению с другими материалами.

Пласт пенополистирола шириной 2 см сохраняет тепло почти так же, как 40 см минеральной ваты или 37 см кладки кирпича.

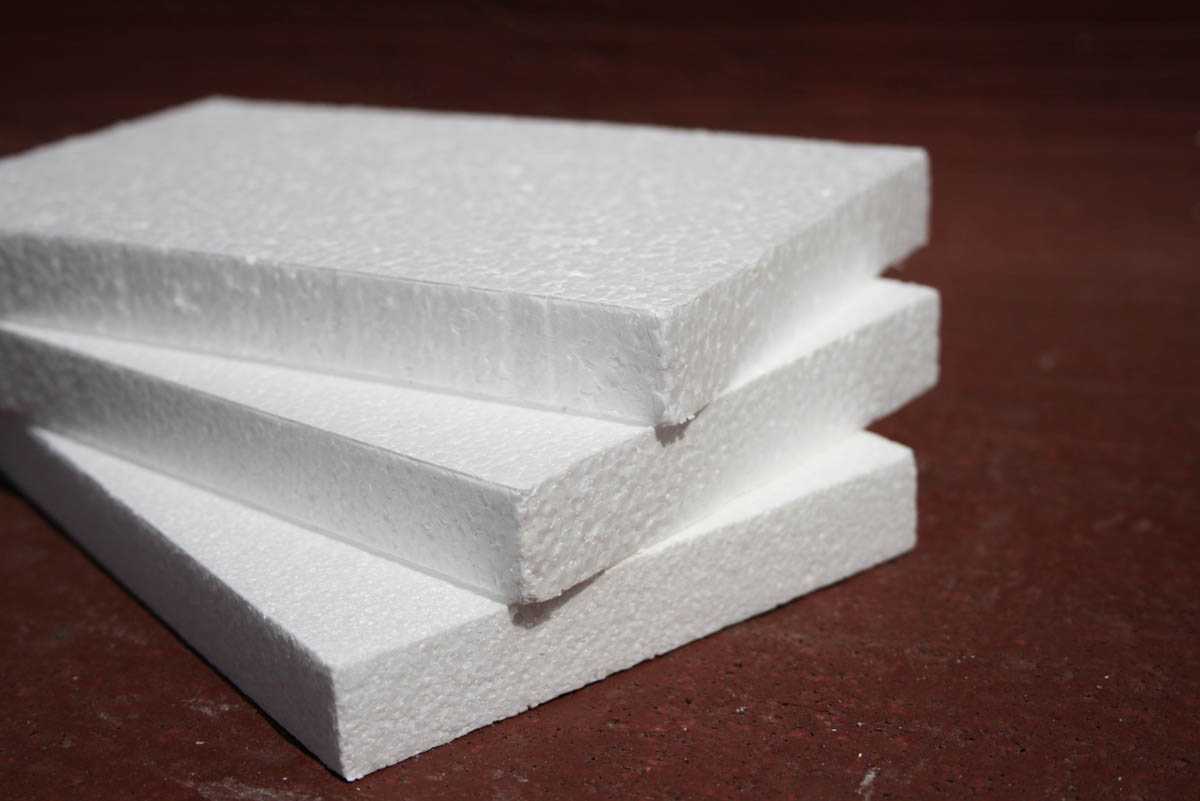

Пенопласт

Пенопласт − это материал, отличающийся легкостью и плавучестью. Он устойчив к возгоранию, но под воздействием огня начинает плавиться. Материал прост в обработке, не подвергается заражению грибками и плесенью.

Пенопласт получается из вспененного полимерного сырья: полистирола, полиэтилена, поливинилхлорида или полиуретана. Он состоит из маленьких одинаковых шариков, которые скрепляются между собой. Для изоляции используют жесткий пенопласт, имеющий высокую плотность. Панели легко соединить с помощью каучукового или эпоксидного клея.

Для пенопласта не важен температурный диапазон, но материал подвержен механическим повреждениям.

В качестве теплоизоляции используют плиты толщиной 5 и 10 см. Но, несмотря на структуру, материал звукопроницаемый.

Пенопласт — это один из самых распространённых материалов для теплоизоляции дома

Минеральная вата

Теплоизоляционный материал состоит из спрессованных волокон. В качестве сырья применяют стекло, базальт и шлак. Исходный материал плавят и вытягивают в волокна. Их длина составляет 2-60 мм. Воздушные поры матов заполняют примерно 95% всего объема. Изделие легко производится и имеет небольшую стоимость.

Благодаря своей пористости вата пропускает воздух и пар, сохраняя воздушный обмен. При этом она не горит и устойчива к влаге, обладает хорошей звукоизоляцией. Но материал имеет 2 недостатка:

  • в составе содержит фенол;
  • отлетающие кусочки ваты, попадая на кожу человека, вызывают зуд.

Понятие о точке росы

Точка росы – это температура, при которой происходит выпадение или конденсация влаги из воздуха, до этого находящейся в нем в парообразном состоянии. Другими словами, точка росы в строительстве – это граница перехода от пониженной температуры воздуха снаружи ограждающих конструкций к теплой температуре внутренних обогреваемых помещений, где возможно появление влаги, расположение ее зависит от используемых материалов, их толщины и  характеристик, места размещения утепляющего слоя и его свойств.

Точка росы в стене без утепления

В нормативном документе СП 23-101-2004 «Проектирование тепловой защиты зданий» и СНиП 23-02 «Тепловая защита зданий» регламентируются условия, касающиеся учета и величины точки росы:

«6.2 В СНиП 23-02 установлены три обязательных взаимно связанных нормируемых показателя по тепловой защите здания, основанные на:

«а» – нормируемых значениях сопротивления теплопередаче для отдельных ограждающих конструкций тепловой защиты здания;

«б» – нормируемых величинах температурного перепада между температурами внутреннего воздуха и на поверхности ограждающей конструкции и температурой на внутренней поверхности ограждающей конструкции выше температуры точки росы;

«в» – нормируемом удельном показателе расхода тепловой энергии на отопление, позволяющем варьировать величинами теплозащитных свойств ограждающих конструкций с учетом выбора систем поддержания нормируемых параметров микроклимата.

Требования СНиП 23-02 будут выполнены, если при проектировании жилых и общественных зданий будут соблюдены требования показателей групп «а» и «б» либо «б» и «в».

Конденсация водяных паров легче всего происходит на какой-то поверхности, однако влага может появляться и внутри толщи конструкций. Применительно к конструкции стен: в том случае, когда точка росы расположена близко или непосредственно на внутренней поверхности, при определенных температурных условиях в холодное время года на поверхностях будет неизбежно выпадать конденсат. Если ограждающие конструкции недостаточно утеплены или сооружены вообще без устройства дополнительного утепляющего слоя, то точка росы всегда будет расположена ближе к внутренним поверхностям помещений.

Появление влаги на поверхностях конструкций чревато неприятными последствиями – это создает благоприятную среду для размножения микроорганизмов, таких как грибок и плесень, споры которых всегда присутствуют в воздухе. Для того чтобы избежать этих негативных явлений, необходимо правильно рассчитать толщину всех элементов, входящих в состав ограждающих конструкций, в том числе рассчитать точку росы.

Согласно указаниям нормативного документа СП 23-101-2004 «Проектирование тепловой защиты зданий»:

«5.2.3 Температура внутренних поверхностей наружных ограждений здания, где имеются теплопроводные включения (диафрагмы, сквозные включения цементно-песчаного раствора или бетона, межпанельные стыки, жесткие соединения и гибкие связи в многослойных панелях, оконные обрамления и т. д.), в углах и на оконных откосах не должна быть ниже, чем температура точки росы воздуха внутри здания…».

Если температура поверхности стены внутри помещений или оконных блоков будет ниже, чем расчетная величина точки росы, то конденсат с большой вероятностью будет появляться в холодное время года, когда температура наружного воздуха понизится до отрицательных значений.

Решение задачи – как найти точку росы, ее физической величины, является одним из критериев обеспечения требуемой защиты зданий от потерь тепла и поддержания нормальных параметров микроклимата в помещениях, согласно с условиями СНиП и санитарно-гигиенических нормативов.

Основные теплопотери

Для начала совет: утепляя дом не стоит строго придерживаться норм, прописанных в СНиП 23–02–2003 «Тепловая защита зданий»! Они намного мягче европейских стандартов утепления и рассчитаны на дешёвые энергоносители. Ужесточайте российский норматив, утепляйте дом качественно, современными материалами.

Но даже в этом случае теплопотери возможны. Чтобы убедиться в этом достаточно взять напрокат тепловизор и провести обследование.

Теперь давайте разбираться с возможными причинами потери тепла:

Металлическая дверь. Обширный мостик, целый мост холода, который не позволит эффективно обогревать не только прихожую, но и весь дом. Слишком тонкая и неутеплённая входная дверь из металла может стать проблемой. Что делать в таком случае мы уже рассказывали. Эффективнее всего с потерями тепла через входную дверь помогут справиться тамбур или установка второй двери;

Второй причиной потерь тепла становятся окна. У двухкамерного современного стеклопакета сопротивление передаче тепла всего 0,57 (м²×°C)/Вт. Это в два раза меньше, чем у качественно утеплённой пенополистиролом стены. Бороться с этим можно путём установки стёкол с подогревом, использования термоплёнки, монтажа скандинавского окна, где стеклопакет дополняет одинарное остекление в отдельной раме. Даже тёплые, плотные шторы помогут сократить теплопотери через окна;

Также причиной того, что тепло покидает дом, могут стать дефекты, допущенные во время монтажа окон и дверей. Например, монтажная пена, которой были задуты стыки двери или окна со стеной, долгое время оставалась ничем не прикрытой. Она начинает буквально рассыпаться под солнечными лучами, появляются щели. Или изначально пену залили некачественно, остались пропуски. Если такие теплопотери были выявлены, придётся заниматься решением проблем, переделывать работу. Сразу заказывайте тёплый монтаж окон и двери с использованием трёхслойного монтажного шва;

Четвёртой причиной теплопотерь могут стать мостики холода, которые возникают на нижних венцах сруба и обвязке, на стыке цоколя, наружных стен и перекрытий первого этажа

Это проблемные места, утеплению которых нужно уделять особое внимание. Справиться с потерями тепла помогут герметизация щелей, утепление цоколя пенополистиролом, конопатка брёвен сруба;. Пятая причина касается каркасных домов

Пятая причина касается каркасных домов

У них теплопотери могут возникнуть в результате того, что утеплитель под сайдингом просто сполз, так как был неправильно, ненадёжно закреплён. Кроме того, между стенами могли появиться грызуны, которые свили гнездо в минеральной вате или прогрызли пенополистирол. Выход один — перебирать обшивку и менять утеплитель. Чтобы не разбирать всю стену, вновь советуем воспользоваться тепловизором для определения проблемного места;

Шестой причиной теплопотерь часто становятся проблемы с утеплением кровли. Именно здесь сложнее всего не пропустить ни одного участка, много труднодоступных уголков. Нужно поработать под коньком, везде, чтобы утеплитель был уложен тщательно, без пропусков. Как вы помните, тёплый воздух поднимается вверх, поэтому через подкровельное пространство вы можете потерять больше всего тепла. Что делать? Искать проблемные места, при необходимости менять утеплитель, который подмок, задувать и заделывать щели, избавляясь от мостиков холода.

Это основные причины, по которым ваш дом может терять тепло. Бороться с ними можно и нужно, чтобы не греть улицу, а обеспечивать комфорт всем домочадцам с минимальными затратами на отопление.опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Как определить точку росы?

Правильное определение этого параметра важнейшее значение имеет в строительстве. От правильности расчётов зависит возможность образования конденсата на стенах, который резко снижает долговечность конструкций, а в ряде случаев делает проживание в помещении просто невозможным.

Той или иной влажностью обладает любая стена (если она не из металла). Причина образования конденсата кроется не только в материале самих стен, а в теплоизоляции, от правильного обустройства которой и зависит место образования конденсата. Температура, при которой он выпадает, зависит от:

  • температуры воздуха в помещении;
  • влажности в помещении.

Пользуясь таблицами, можно определить, что если температура, к примеру, в помещении +20С при влажности в 60%, то на любой поверхности, имеющей температуру в 12С и ниже, будет образовываться влага.

Месторасположение точки росы зависит от:

  • наружной влажности;
  • внутренней влажности;
  • температуры внутри и снаружи помещения;
  • толщины стен, утеплителя.

1. Как «ведет» себя точка росы в стене без утеплителя? Возможны несколько вариантов её нахождения:

  • между центром стены (по толщине) и наружной поверхностью: в этом случае внутренняя стена остаётся сухой;
  • между центром стены и внутренней поверхностью: внутренняя поверхность может замокать на несколько дней при резком снижении температуры воздуха в регионе;
  • на поверхности стены внутри помещения: в течение зимнего периода стена будет мокрой.

2. При использовании утеплителя картина будет несколько иной. Место образования конденсата может располагаться (утепление снаружи):

  • внутри утеплителя: это справедливо при верных теплотехнических расчётах, — стена будет сухой, точка рассчитана правильно;
  • в любом месте, описанном выше (п.1): это происходит в случае, если толщина утеплителя выбрана неверно.

3. Внутреннее утепление. В этом случае место образования конденсата сдвигается внутрь помещения; при этом температура под утеплителем понижается. Точка росы может быть:

  • между центром стены и утеплителем или на их границе в случае резкого похолодания;
  • только под утеплителем: стена будет частично мокнуть весь зимний период;
  • внутри утеплителя: он будет мокнуть в течение всего холодного периода.

Как используется точка росы?

Зная местоположение точки росы, можно правильно рассчитать толщину утеплителя, не допуская тем самым образования конденсата в нежелательном месте.

Но есть и другой вопрос: в какой ситуации стену утеплять изнутри, а в какой – снаружи? Чтобы ответить на него, необходимо принимать во внимание все факторы, влияющие на точку росы и её положение:

  • климатическая зона;
  • режим проживания (постоянный, временный) в помещении;
  • с чем граничит утепляемая стена (иное помещение или улица);
  • работа вентиляционной системы (в т.ч. вытяжка и правильность расчётов всей системы);
  • качество работы отопительной системы в помещении;
  • материал, толщина стен;
  • температура снаружи и внутри помещения;
  • наружная и внутренняя влажность;
  • утепление всех элементов дома (пол, стены, потолок).

Утепление помещения изнутри возможно, если ситуация выглядит нижеследующим образом:

  • в помещении постоянно проживают;
  • вентиляция функционирует согласно нормативам для данного помещения;
  • так же хорошо работает отопление;
  • все элементы конструкции утеплены в соответствии с требованиями по конкретной климатической зоне;
  • стена, предназначенная для утепления достаточно толстая ( в соответствии с климатической зоной): т.е. толщина утеплителя в любом случае не должна превышать 50 мм.

Если говорить уж совсем просто, то всё вышеизложенное можно сформулировать так: чем теплее регион, лучше отопление, вентиляция и толще стена, тем больше вероятность внутреннего утепления стены.

Практика показывает, что в абсолютном большинстве случаев предпочтительнее обустраивать наружное утепление. В этом варианте гораздо больше шансов, что точка росы окажется в нужном месте.

Расчет точки росы

Существует несколько способов определения параметра.

По математической формуле

Применяют следующее выражение:

Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где

Тр — точка росы, °С;


Расчет точки росы происходит по математическим формулам.

A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;

RH — относительная влажность воздуха в долях единицы;

Т — температура воздуха, °С;

Ln — натуральный логарифм.

Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.

Программы-калькуляторы

Специализированные приложения производят вычисления автоматически. Пользователю необходимо ввести исходные данные и нажать кнопку «Старт». Кроме числового результата, программы отображают графики зависимости влажности от степени нагретости воздуха. Такая форма представления информации является более наглядной.

С помощью онлайн-калькулятора

Вычислительные сервисы имеются на многих сайтах. Они избавляют пользователя от необходимости покупать и скачивать программу.


Онлайн-калькулятор есть на многих сайтах.

В специальные поля вводят данные:

  • температуру воздуха;
  • относительную влажность;
  • атмосферное давление.

После нажатия кнопки «Вычислить» на экране отображается искомая величина.

Недостаток данного способа состоит в том, что изготовитель калькулятора в большинстве случаев неизвестен, поэтому результат может быть недостоверным.

Специальные инструменты

Существуют тепловизоры с функцией расчета точки росы. Объекты с такой и более низкой температурой помечаются на экране особым образом.


Гигрометр — измерительный прибор, предназначенный для определения влажности воздуха.

Влажность измеряют с помощью приборов:

  1. Гигрометра. Электронное устройство удобно в пользовании, но вычисления производит с большой погрешностью.
  2. Психрометра. Он состоит из 2 спиртовых термометров. Колбу одного обматывают влажной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Значит, и разница в показаниях будет больше. Результат отыскивают в справочнике вручную. Определенная с помощью психрометра искомая точка является наиболее точной.

Таблицы

В интернете и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с разными параметрами.

Пример:

Температура воздуха, °С Температура насыщения в °С при влажности воздуха (в %)
30% 35% 40% 45% 50% 55% 60% 65% 70% 75% 80% 85% 90% 95%
-10 -23,2 -21,8 -20,4 -19 -17,8 -16,7 -15,8 -14,9 -14,1 -13,3 -12,6 -11,9 -10,6 -10
-5 -18,9 -17,2 -15,8 -14,5 -13,3 -11,9 -10,9 -10,2 -9,3 -8,8 -8,1 -7,7 -6,5 -5,8
-14,5 -12,8 -11,3 -9,9 -8,7 -7,5 -6,2 -5,3 -4,4 -3,5 -2,8 -2 -1,3 -0,7
+2 -12,8 -11 -9,5 -8,1 -6,8 -5,8 -4,7 -3,6 -2,6 -1,7 -1 -0,2 -0,6 1,3
+4 -11,3 -9,5 -7,9 -6,5 -4,9 -4 -3 -1,9 -1 0,8 1,6 2,4 3,2
+5 -10,5 -8,7 -7,3 -5,7 -4,3 -3,3 -2,2 -1,1 -0,1 0,7 1,6 2,5 3,3 4,1
+6 -9,5 -7,7 -6 -4,5 -3,3 -2,3 -1,1 -0,1 0,8 1,8 2,7 3,6 4,5 5,3
+7 -9 -7,2 -5,5 -4 -2,8 -1,5 -0,5 0,7 1,6 2,5 3,4 4,3 5,2 6,1
+8 -8,2 -6,3 -4,7 -3,3 -2,1 -0,9 0,3 1,3 2,3 3,4 4,5 5,4 6,2 7,1
+9 -7,5 -5,5 -3,9 -2,5 -1,2 1,2 2,4 3,4 4,5 5,5 6,4 7,3 8,2
+10 -6,7 -5,2 -3,2 -1,7 -0,3 0,8 2,2 3,2 4,4 5,5 6,4 7,3 8,2 9,1
+11 -6 -4 -2,4 -0,9 0,5 1,8 3 4,2 5,3 6,3 7,4 8,3 9,2 10,1
+12 -4,9 -3,3 -1,6 -0,1 1,6 2,8 4,1 5,2 6,3 7,5 8,6 9,5 10,4 11,7
+13 -4,3 -2,5 -0,7 0,7 2,2 3,6 5,2 6,4 7,5 8,4 9,5 10,5 11,5 12,3
+14 -3,7 -1,7 1,5 3 4,5 5,8 7 8,2 9,3 10,3 11,2 12,1 13,1
+15 -2,9 -1 0,8 2,4 4 5,5 6,7 8 9,2 10,2 11,2 12,2 13,1 14,1
+16 -2,1 -0,1 1,5 3,2 5 6,3 7,6 9 10,2 11,3 12,2 13,2 14,2 15,1
+17 -1,3 0,6 2,5 4,3 5,9 7,2 8,8 10 11,2 12,2 13,5 14,3 15,2 16,6
+18 -0,5 1,5 3,2 5,3 6,8 8,2 9,6 11 12,2 13,2 14,2 15,3 16,2 17,1
+19 0,3 2,2 4,2 6 7,7 9,2 10,5 11,7 13 14,2 15,2 16,3 17,2 18,1
+20 1 3,1 5,2 7 8,7 10,2 11,5 12,8 14 15,2 16,2 17,2 18,1 19,1
+21 1,8 4 6 7,9 9,5 11,1 12,4 13,5 15 16,2 17,2 18,1 19,1 20
+22 2,5 5 6,9 8,8 10,5 11,9 13,5 14,8 16 17 18 19 20 21
+23 3,5 5,7 7,8 9,8 11,5 12,9 14,3 15,7 16,9 18,1 19,1 20 21 22
+24 4,3 6,7 8,8 10,8 12,3 13,8 15,3 16,5 17,8 19 20,1 21,1 22 23
+25 5,2 7,5 9,7 11,5 13,1 14,7 16,2 17,5 18,8 20 21,1 22,1 23 24
+26 6 8,5 10,6 12,4 14,2 15,8 17,2 18,5 19,8 21 22,2 23,1 24,1 25,1
+27 6,9 9,5 11,4 13,3 15,2 16,5 18,1 19,5 20,7 21,9 23,1 24,1 25 26,1
+28 7,7 10,2 12,2 14,2 16 17,5 19 20,5 21,7 22,8 24 25,1 26,1 27
+29 8,7 11,1 13,1 15,1 16,8 18,5 19,9 21,3 22,5 22,8 25 26 27 28
+30 9,5 11,8 13,9 16 17,7 19,7 21,3 22,5 23,8 25 26,1 27,1 28,1 29
+32 11,2 13,8 16 17,9 19,7 21,4 22,8 24,3 25,6 26,7 28 29,2 30,2 31,1
+34 12,5 15,2 17,2 19,2 21,4 22,8 24,2 25,7 27 28,3 29,4 31,1 31,9 33
+36 14,6 17,1 19,4 21,5 23,2 25 26,3 28 29,3 30,7 31,8 32,8 34 35,1
+38 16,3 18,8 21,3 23,4 25,1 26,7 28,3 29,9 31,2 32,3 33,5 34,6 35,7 36,9
+40 17,9 20,6 22,6 25 26,9 28,7 30,3 31,7 33 34,3 35,6 36,8 38 39

Что такое точка росы?

Это параметр, который определяет конденсацию влаги из окружающих воздушных масс. В таком случае температурный и влажностный режим в помещениях может превышать температуру нагрева стен, что приводит к неизбежной конденсации влаги на различных поверхностях.

На точку росы оказывают влияние:

  • Уровень влажности и температурный режим внутри здания.
  • Температура нагрева стен и перекрытий.

Если внутри помещений тепло и достаточно влажно, то избыточная влага будет конденсироваться на более холодных основаниях – оконных рамах, стенах и потолочных перекрытиях.

При строительстве дома, окна, двери и стены работают как специальные ограждающие конструкции, защищающие помещения внутри любого здания от неблагоприятного воздействия внешних факторов. Поэтому температура подобных конструкций будет всегда отличаться от температуры воздуха внутри помещений, что может стать основной причиной появления конденсата.

Значение точки росы может изменяться по толщине перекрытия с учетом температурных колебаний снаружи и внутри строения. При поддержании постоянного микроклимата в здании и резком изменении температуры снаружи отмечается сдвиг проблемного участка к внутренней части перекрытия.

При небольшой толщине перекрытия и достаточном его охлаждении конденсат появляется на внутренних поверхностях. Это может привести к деформации облицовки и образованию плесени.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
