Армопояс на газобетоне: виды, советы, как сделать при устройстве стен

Где устанавливается?

Начинают фиксацию армопоясов на газобетон с определения места его расположения. Область применения должна выбираться, исходя из его главной функции – повышение прочностных характеристик зданий, где присутствуют негативные условия обитания и плывучесть почвы.

Железобетонная цельная конструкция включает в себя несколько поясов. Чтобы сделать первый пояс, устанавливают верхнюю часть фундамента. Заливка происходит под ленту. Применяя второй пояс, монтаж приходится над опорами. Такая конструкция представляет собой основание для опорного фундамента.

Первый ростверк в высоту имеет 350 мм и ширину – 1000 мм. Данные размеры приблизительные, так как на них влияют условия внешней среды:

• влажность;
• температурный режим;
• изменение грунта.

После установки винтовых свай их соединяют между собой ростверком -поперечными перекладинами из стали.

Установка ростверка должна находиться по периметру сооружений и под несущими стенами. Такая основа обеспечит надежность зданий и сооружений. Устанавливают второй армирующий пояс высотой 300 мм и шириной такой же, как у стены. Применение второго слоя необязательно.

Третий слой кладут под плитами преграждений. Он обеспечивает стяжку стен и препятствует образованию трещин. Четвертый – применяется при возведении кирпичных и газобетонных конструкциях и устанавливается для плит преграждений второго этажа.

Утепление армопояса

Армирующий пояс имеет плохую теплоизоляционную характеристику, так как в основном состоит из бетона. И через него в зимнее время года теряется значительное количество тепла. Из-за этого с внутренней стороны сооружения может образовываться конденсат, который приводит к образованию плесени. Бороться с этим можно и нужно. Чтобы избежать этого нежелательного эффекта, при строительстве армопояса его нужно утеплять с внешней стороны с помощью теплоизоляционных материалов.

Самым распространенным материалом является пенополистирол, но также еще можно использовать пенопласт и газобетон.

Подготовка опалубки

Большинство современных людей доверяют процедуру возведения сейсмопояса опытным специалистам. При отсутствии строительных навыков такое решение может стать оптимальным, однако если приложить небольшие усилия и разобраться с пошаговым руководством, то армированный пояс для дома из газоблока можно сделать своими руками.

Итак, весь процесс условно разделяют на следующие этапы:

1. Подготовка опалубки.
2. Утепление (если оно предусматривается проектом).
3. Сбор и монтаж каркаса из арматуры.
4. Заливка бетонного раствора.

По сути, подобный процесс мало чем отличается от обустройства перемычек в окнах.

После проведения расчетов можно начинать подготовку опалубки. В большинстве случаев подобную конструкцию возводят из сборных частей, например, крупных щитов из досок. И также вместо досок можно использовать мебельные щиты. Готовую опалубку фиксируют на стеновой конструкции:

1. В боковой части, используя куски арматуры или проволоки.
2. Сверху (для этого заранее сооружают ребра жесткости из деревянных обрезков, которые прибивают к верху параллельных опалубочных щитов с шагом в полтора метра).

Для предотвращения сдвига конструкции самую тяжелую часть дополнительно закрепляют арматурой. Что касается толщины досок щита, то она определяется высотой, с которой будет подаваться раствор бетона. Алгоритм простой: чем больше показатель высоты, тем толще должна быть опалубка.

Установка каркаса

Дальше необходимо провести монтаж каркаса из арматуры, который состоит из прочных стальных элементов толщиной 12 мм и вязальной проволоки. Конструкцию устанавливают внутрь опалубки непосредственно на специальные подставки из пластика (нередко их заменяют брусками из дерева шириной 3 сантиметра).

Важный совет: на этапе производства каркаса лучше не сваривать элементы. Дело в том, что подобный подход нарушает прочность конструкции и становится причиной развития коррозийных процессов внутри бетона.

Затем каркас покрывается раствором бетона, а опалубку демонтируют с помощью гвоздодера через заданный промежуток времени. В летний период он составляет 24 часа с момента монтажа, а в зимний — 72 часа.

Не секрет, что бетон существенно превосходит газосиликат в плане теплопроводности, поэтому использовать подобный способ возведения опалубки можно лишь при наличии тщательного наружного утепления стен. В противном случае стеновые конструкции будут подвергаться замерзанию в зоне армопояса. Однако применение следующей методики предотвращает подобную неприятность.

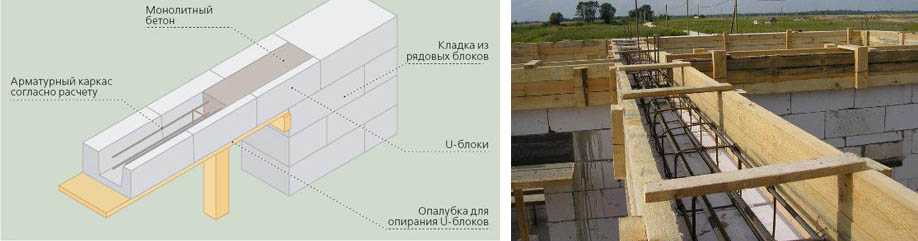

Несъемная конструкция из U- блоков

Чтобы избежать существенной потери тепла, в местах стыка бетона и газосиликата применяется несъемная опалубка. Для ее создания принято использовать заводские U -блоки со стандартной коробчатой формой. Сам процесс возведения конструкции состоит из следующих этапов:

1. Самый верхний ряд блоков обрабатывается клеем, после чего на него помещают блоки пустотой вверх.
2. Внутрь стеновых конструкций помещают пенополиуретан, пенополистирол или каменную вату для обеспечения дополнительной теплоизоляции.
3. Каркас из металлических элементов укладывается по такому же способу, как и при возведении опалубки.
4. В итоге заливается бетонная смесь.

Если использовать такую методику, то необходимость осуществлять монтаж и демонтаж опалубочной конструкции попросту исчезнет, при этом скорость работы существенно возрастет. Однако стоят U -образные блоки существенно дороже, чем классические деревянные щиты. К тому же в этом случае нужно дополнительно распиливать газобетон для опалубки.

Кроме вышеупомянутых способов, для установки каркаса можно задействовать и комбинированный способ. Он заключается в выкладывании блоков толщиной 150 миллиметров на наружные части стен, а также сооружение опалубки из деревянных щитов внутри.

Как это делают на легкобетонных блоках

Устройство усиленного арматурой пояса на стенах, в которых штучный камень связывается толстым слоем раствора, довольно очевидно. Но газобетонная стена кладётся на тонкую клеевую прослойку. В нее невозможно утопить толстую арматуру. Поэтому армопояс для газобетона, делается в виде отдельного конструктивного элемента который составляет монолитный участок стены из блоков.
Возникает проблема со значительной разницей градиента теплопередачи между бетоном и газоблоком. Благодаря этому монолитный пояс станет не просто мостиком, а воротами холода.

Важной частью армопояса на газобетоне является теплоизоляционная обвязка по внешней стороне. Она приводит к уменьшению ширины элемента

Производители газоблоков предлагают элементы коробчатого профиля. Они предназначены специально для теплоизоляционных целей.Но можно обойтись и  использованием традиционных теплоизолирующих материалов, например:

• листового пенополистирола;
• пенополиуретана;
• жёсткой базальтовой или каменной ваты.

Газоблок с полостью для армирования.

Минимальная толщина утеплителя должна составлять десять сантиметров, это при наименьшем показателе теплопроводности. Таким образом, ширина пояса будет равна толщине стены минус утеплитель.

Подготовка бруса для мауэрлата

Для мауэрлата используют преимущественно древесину хвойных пород: внутри нее скапливается меньше влаги. Перед установкой брус следует обработать антисептическими и пирозащитными химическими соединениями.

Требования к геометрическим параметрам:

для изготовления мауэрлата предпочтительно брать брус сечением 100 х 150 мм. Допускаются и несколько большие сечения. Минимальная допустимая высота бруса – 100 мм.

При подборе древесины под мауэрлат лучше использовать брус, поперечник которого равен удвоенному сечению стропильных ног.

Укладка и крепление мауэрлата к бетонному обвязочному поясу

Поверхность армопояса после отвердения следует прогрунтовать. Перед укладкой бруса по всей длине обвязочного контура укладывается гидроизоляция. Можно нанести мастику – это модный сейчас способ, номенклатура предлагаемых смесей очень высока. Но обычно оказывается достаточным уложить слой рубероида.

Цель операции – максимально предотвратить скопление влаги между цементной поверхностью и древесиной подстропильного основания. Из-за различий структуры и большой разницы внутренних температур в этих материалах, при прямом касании между ними оседает вода.

Если брус крепится проволочными петлями, сложностей в работе не возникает.

• Мауэрлат обвивается проволокой с двух сторон.
• Затем ее концы скручивают.
• В образовавшуюся слабину вставляют рычаг – хоть отвертку, и проворачивая ее, добиваются плотного прилегания.

В случае, когда брус требуется посадить на шпильки или анкера, вмурованные в бетон, могут возникнуть ошибки. Чтобы оси отверстий и штырей совпадали, пользуются рядом хитрых приемов.

Один из них – предварительный монтаж мауэрлата:

• Еще на этапе укладки арматуры брус просверливают в заданных местах и вворачивают в него штыри.
• Получившийся узел устанавливают на арматуру и нижнюю часть шпилек фиксируют. Если планируется основания штырей закрепить в донной части блока, делают разметку. Затем, после изготовления полуотверстий, окончательно закрепляют. Главное: операцию проводят, не снимая крепеж с бруса.
• После фиксации шпилек (анкеров) брус снимают.

Таким путем удается добиться наибольшей точности при совмещении осей отверстий в мауэрлате и армопоясе.

Собранный мауэрлат в итоге должен представлять собой единый узел со стропильной частью, намертво прикрученный к армопоясу. Если брусья коротки, их сращивают. Отдельные части соединяют в замок. Существуют различные виды стыков:

• в лапу,
• в полдерева,
• в четверть.

В любом случае, место сочленения при окончательном креплении прикручивают к бетонному основанию пояса.

В углах мауэрлат также жестко фиксируют. Сочленяемые детали скручивают проволокой, свинчивают шпильками, саморезами или скрепляют скобами.

Утепление армопояса

В первую очередь, в утеплении нуждается железобетонный контур, собранный с помощью опалубки без термоизоляции.

Если пояс установлен в одной плоскости с покрытием (перекрытиями) уплотняются зазоры между торцами плит (балок) и бетонной лентой.

Для термоизоляции применяют материалы, которые устойчивы к влаге. Желательно устанавливать утеплители, не поддерживающие горение.

Облицовка стены маскирующая обвязочный контур

Если мауэрлат изготавливался на основе лоточных блоков, дополнительного декорирования поверхности проводить не следует. Это касается и случая, когда в опалубку были вставлены лицевые блоки перед заливкой мауэрлата.

Для декорирования поверхности железобетонного контура используют доборные блоки или тонкостенные перегородочные. При их установке желательно оставлять сантиметровый зазор перед утеплителем: вентиляция внутри простенка будет способствовать своевременному удалению конденсата. Это правило окажется особо полезным, когда в качестве утеплителя применяют минеральную вату.

После отделки операцию по укладке армопояса под кровлю в доме из газобетона можно считать завершенной. Работа, конечно, ответственная, требует тщательности при выполнении. Заливка бетона сопряжена со значительными трудозатрами. Однако издержки невелики на фоне десятков преимуществ, которые возникают при строительстве дома из газобетона.

Что же такое армопояс, для чего служит и из чего он состоит?

По сути армирующий пояс — это цельная (монолит) конструкция из железобетона, опоясывающая дом по всему периметру. Названий может быть много: армопояс, армирующий, армированный разгрузочный пояс или сейсмопояс.

Армированный пояс создается для повышения надежности стен и фундамента, укрепления их и увеличения жесткости и сопротивления различным нагрузкам, как извне, так и снаружи. Это и проседание грунта, и температурные сезонные колебания, разные виды осадков, деформация элементов конструкции и прочее. Отсюда и название — разгрузочный.

При использовании в качестве строительного материала газобетонных блоков, иногда возникают вопросы: использовать готовые U-блоки для армопояса или распиливать обычные и из их частей собирать тот же U-образный блок.

Так в чем же разница?

Безусловно, у простых блоков цена ниже. От них отпиливаются куски нужной толщины и размера, с наружной стороны они садятся на клей. Из минеральной ваты или пенополистирольной плиты устраивается тепловой контур толщиной 5-10 см, а с внутренней стороны стены ставим 5-сантиметровый блок или опалубку.

Получаем ту же U-образную форму, куда помещается армопояс, но уходит больше времени и сил, чем при применении U-блоков.

Стоимость U-блоков будет несколько выше, но таким образом экономится время, и повышается скорость работы, а зачастую, это основополагающие моменты в любом строительстве.

Для тех, кому подходит более быстрый и удобный вариант, рекомендуется использовать U-блоки, которые в ассортименте представлены на нашем сайте. Если время терпит, подойдут и обычные распиленные газобетонные блоки.

Чаще всего, первый армопояс ставят под перекрытия между этажами путем укладки поверх газобетонных блоков. Таким образом, он предотвращает появление трещин в стенах, стягивает их по всему периметру дома и не дает стенам «гулять».

Второй устанавливается под кровельными балками, принимая на себя вес крыши и ветровую нагрузку. Причем здесь в конструкцию пояса вставляются специальные шпильки, на которые ложится перекрытие. Это делается для того, чтобы крыша держалась ровно, и ее нагрузка на стены была равномерной.

Технология работ

Рассмотрим, как сделать армопояс – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

• подготовьте и нарежьте доски толщиной 3–4 см;
• сбейте щиты необходимых размеров;
• закрепите боковые поверхности опалубки к газобетонным стенам;
• установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

1. Подготовьте арматуру диаметром 8–12 мм.
2. Уложите параллельно (по длине опалубки) на подставки 2 стержня.
3. Соедините с помощью вязальной проволоки нижний уровень.
4. Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
5. Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.
6. Установите вертикально (интервал 0,6 м) резьбовые шпильки для фиксации опор перекрытия.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

• подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
• заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;
• уплотните бетонный массив, используя арматуру или глубинный вибратор для бетона, что обеспечит выход воздуха и исключит образование полостей;
• обеспечьте неподвижность бетонного состава, увлажняйте поверхность при повышенной температуре;
• постелите полиэтилен, затрудняющий испарение влаги;
• демонтируйте опалубку после окончательного твердения бетонного массива на протяжении четырех недель.

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

• установка производится на всем периметре будущего здания, с учетом внутренних стен;
• для наружных несущих стен используются блоки с плотностью не ниже D-500;
• высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
• ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
• рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
• арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
• для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

1. Пластика.
2. Алюминия.
3. Железа.
4. Фанеры.
5. Дерева.
6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Нюансы армирования

Изготовление армопояса на газобетоне под плиты перекрытия, делается после первого этажа. Последний этаж плитами перекрывают редко. Выполняется по внутреннему краю опорной стены. Плита, должна опираться на армопояс плоскостью 12 — 15 см. Арматурный каркас делается усиленным. В горизонтальной плоскости делается два уровня по три или четыре прутка в зависимости от толщины монолитного участка. Но плиты, особенно если используются обычные не облегченные, должны ложиться на два прутка. То есть, внутреннюю сторону армопояса усилить.

Армопояс, в доме из газобетона, под деревянные перекрытия усиливать не требуется. Перекрытие легкое. Делать его можно используя стандартные блоки – лотки, и опалубочным способом.

Металлические балки под перекрытия на армопояс, для газобетонного дома, устанавливаются только с использованием приварных подкладок втрое превышающих по площади подошву балки. Если у балки размер опорной подошвы 100*200 мм, то подкладка должна быть размером 300*200 мм.

Особо стоит обратить внимание на устройство армопояса под мауэрлат в доме из газобетона. В нем устанавливаются приспособления для крепления опорного бруса стропил

Закладывают, до заливки бетоном, проволоку 6 мм. Делают её П – образной формы вставляют под арматуру с шагом 1 метр. Длинна свободных концов, должна быть достаточной для привязки мауэрлата. Для крепления мауэрлата используют так же резьбовые шпильки диаметром 12-14 мм. Чтобы их установить нужно, пробурить отверстия в верхнем ряду блоков с шагом установки шпилек. На шпильки навернуть гайки поставить увеличенные шайбы и установить в пробуренные отверстия. Резьбу, которая выше армопояса, обернуть бумагой или скотчем. чтобы не забить раствором при заливке. Длинна шпилек, должна быть на 5 см больше чем толщина армопояса и мауэрлата, без учета величины заглубления.
Надёжно установить крышу без армопояса можно, но для этого потребуются другие приспособления, которые не гарантируют меньшую стоимость и большую надежность. Это ответ на вопрос « Нужен ли армопояс для одноэтажного дома?». А крыша такому дому нужна?

Материалы, инструменты, последовательность работ

Для создания такого устройства понадобятся следующие материалы:

• Вода.
• Газоблоки, например .
• Доски.
• Арматура.
• Камень.
• Бетонная смесь.
• Сетка.
• Осколки кирпича или щебень.
• Утеплитель.
• Штроборезы, электрический и ручной.
• Поперечники.
• Оснастка по газобетону.

Также будут необходимы следующие инструменты:

• Рулетка.
• Саморезы.
• Киянка.
• Анкерные болты или шпильки.
• Вибровочная машина.
• Бетономешалка.
• Зубчатая кельма.
• Уровень.
• Дистанцеры, крепеж.

Для начала необходимо сделать точный расчет. Обычно толщина сейсмопояса равна стене или уже ее, а высота — 30 см. В зависимости от размера дома и нагрузки, рассчитывается диаметр арматуры и ее необходимое количество.

Опалубка

Для заливки конструкции бетоном, должна быть выполнена съемная опалубка, чаще всего ее выполняют из досок, толщина которых 2 см и более. Также подходят U-блоки, кирпич, но мы остановимся на классическом варианте.

Чтобы обустроить опалубку, обычно применяют вязальную проволоку и дистанцеры, которые сделаны из дерева длиной 15 см. Самым простым вариантом опалубки считается каркас из досок. Их сращивают между собой с внешней стороны кусками древесины. Сверху короб нужно сцеплять поперечными стяжками, чтобы он выдержал заливку бетоном и не рухнул. Нижняя часть всей деревянной конструкции должна быть прикручена к стене саморезами. В результате всех работ должна остаться ниша, которую заполняют утеплителем. Это необходимо, чтобы потеря тепла через разгрузочный пояс была минимальной.

Арматурный каркас

Каркас оборудуется несколькими способами: пару прутьев или четыре (тогда в сечении он будет выглядеть как квадрат). Рассчитать это можно исходя из того, какая будет нагрузка. Если в строении нет тяжелых бетонных блоков перекрытий, то может быть достаточно двух прутьев. Не рекомендуется использовать сварку для скрепления арматуры. Связывать его лучше всего с помощью специальной проволоки прямо в опалубке. Можно сделать это и заранее, но поднять такую конструкцию в собранном виде будет проблематично. Каркас должен размещаться ровно, это проверяют с помощью уровня

Важно, чтобы арматура была удалена от стенок опалубки не менее чем на 5 см

Заливка

Большое значение имеет правильная заливка разгрузочного пояса, он является монолитным, поэтому его нужно заливать за один раз. Многие заказывают готовый бетон, но он должен иметь марку не ниже М200. При самостоятельном изготовлении раствора, необходимо смешать щебень, песок и цемент, в соотношении 5:3:1, и довести раствор до нужной консистенции, добавляя воду, лучше всего арендовать бетономешалку.

Снимите с деревянной бочки стальные обручи, и она развалится. Уберите у дома армированный пояс и здание долго не простоит. Это упрощенное, но весьма наглядное пояснение необходимости усиления стен. Всем, кто собирается построить прочный дом будет полезна информация о назначении, разновидностях и устройстве армопоясов.

Что представляет собой эта конструкция и какие функции она выполняет? Армопояс – лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося здания.

Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Данный способ усиления выполняет четыре важные функции:

1. Повышает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
3. Не дает тяжелым плитам перекрытия продавить хрупкий газо и пенобетон.
4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозпостроек можно использовать менее мощный армопояс из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

Вывод

Не экономьте на качестве и количестве армопоясов. С правильными поясами жесткости, газобетонный дом успешно выдержит вес перекрытий, перепады температуры, небольшие сезонные деформации почвы и прослужит не менее 100 лет.

U-образный блок Ytong D500 500*250*300Блок газобетонный для малоэтажного строительства YTONG, U-образный, плотностью D500, ширин…

От 600 руб/штПодробнее

U-образный блок Bonolit г. Малоярославец D500 500*200*300Блок газобетонный для малоэтажного строительства Bonolit, U-образный, плотностью D500, шир…

От 600 руб/штПодробнее

U-образный блок CUBI D500 500*250*375Блок газобетонный для малоэтажного строительства ЕЗСМ, U-образный, плотностью D500, ширино…

От 450 руб/штПодробнее

Сухая смесь Dauer Пескобетон М300 50кгПредназначен для первичного выравнивания полов, горизонтальных бетонных и цементно-песчаны…

От 277 руб/штПодробнее
