Как разобрать дренажный насос с поплавковым выключателем и устранить причину неисправности

Принцип работы

Используют дренажные насосы в случаях, когда возникает необходимость откачки жидкостей. Они особенно важны при работе с такими жидкостями, у которых имеется существенная степень загрязнения. Примером последних может быть, например, содержимое канализации или грязная вода с остатками мусора. Устройство будет особенно полезно тогда, когда основная часть жидкости уже удалена, а осталась её смесь с твёрдыми элементами.

Наступает момент, когда практически вся работа окончена, а насос вот-вот начнёт качать в сухой среде. Если его вовремя не остановить, это может грозить поломкой. Чтобы такого не случилось, мастер должен тщательно следить за ситуацией и произвести выключение в нужный момент.

Режимы работы дренажного насосаИсточник nasosovnet.ru

В некоторых конструкциях предусмотрено наличие поплавкового выключателя. Он в автоматическом режиме определяет момент, когда жидкости не осталось и сам отключает насос. В этом случае контроль со стороны специалиста не является необходимым.

Существуют различные типы поплавков. Их устройство зависит от того, для каких задач они предназначены. Иногда одновременно используют несколько типов выключателей, каждый из которых выполняет свою функция.

Насосы с поплавковым выключателемИсточник nasosovnet.ru

Поплавки, например, могут быть предназначены для следующего:

• Управление работой главной помпы.
• При наличии вспомогательной, для управления также может быть применён поплавковый выключатель.
• Датчик уровня устанавливает режим работы основного устройства в зависимости от оставшегося объёма жидкости.
• Датчик перелива срабатывает, когда резервуар будет полностью заполнен.

Поплавок представляет собой небольшой герметически закрытый резервуар, где имеется механизм, который реагирует на изменение положения. Когда такой датчик касается дна, срабатывает размыкатель и происходит отключение оборудования. Иногда может учитываться информация об угле наклона поплавка, по которой судят об имеющемся уровне жидкости.

Рассматриваемый выключатель может быть выносным, присоединённым с помощью специального шнура к насосу. Также существуют марки, где он является встроенным. При выборе подходящей модели поплавка сначала необходимо определить, для каких целей его планируется использовать.

Пример применения поплавка при снабжении дома водойИсточник nasosovnet.ru

Устройство

Элементами дренажного насосного оборудования являются:

• двигатель – если аппарат небольшой, он находится во внутреннем пластиковом корпусе;
• конденсаторный двигатель с термозащитным выключателем, предотвращающим перегрузку (в более дорогих усовершенствованных моделях);
• корпус внутренний и наружный – в современных дорогостоящих агрегатах их делают из высокопрочного полипропилена, армированного стекловолокном. Также корпусы делают из пластика или нержавеющей стали. При работе аппарата пространство между корпусами заполняется водой, благодаря чему агрегат не перегревается;
• рабочий вал изготавливают из нержавейки;
• крыльчатка или рабочее колесо располагаются в наружном корпусе на валу. От конфигурации этой детали зависит размер частиц, которые способен переработать насос;
• поплавковый выключатель – служит для отключения и включения аппарата в автоматическом режиме. Данное устройство контролирует уровень жидкости в колодце или емкости, обеспечивая защиту механизма от «сухого хода». Оно отвечает за своевременное включение аппарата.

Ремонт дренажных насосов

Перечисленные выше неисправности для дренажного насоса не всегда можно устранить самостоятельно. Самостоятельно можно закрепить ослабший амортизатор, освободить или заменить поплавок, устранить механические повреждения, который повлекли за собой заклинивание крыльчатки, выполнить замену питающего кабеля.

Самое простое из всего этого будет закрепление амортизатора. Для этого потребуется разобрать корпус устройства и затянуть разболтавшиеся гайки на крепежных болтах. Обязательно необходимо законтрить верхнюю гайку, чтобы не было дальнейшего разболчивания. Для замены кабеля питания потребуется некоторое время. Замена конденсатора возможна в некоторых моделях дренажников.

Остальные неисправности практически не возможно устранить без привлечения сервисных мастерских. Например, при оборванном штоке проще и порой дешевле приобрести новое оборудование, чем выполнить разборку и попытаться ремонтировать. Замена клапана — сложная и нерентабельная затея для самостоятельного решения проблемы. Замена сгоревшей обмотки должна выполняться в специализированных мастерских.

Разборка дренажного насоса Беламос DWP CS

Наиболее частые причины поломок

При возникновении необходимости ремонта насосного оборудования необходимо выяснить вероятную причину его поломки, которыми часто являются:

1. Несоблюдения сроков периодического осмотра и ремонта оборудования.
2. Эксплуатация оборудования выполнялась неправильно. При эксплуатации устройства превышались его рабочие параметры.
3. Перекачиваемая жидкость содержит твердые примеси больших размеров нежели требуется.
4. Длительное использование насоса в сухом режиме.
5. Монтаж оборудования был выполнен неправильно или не качественно.
6. Выведен со строя гидроаккумулятор, реле, отсутствует фильтр.

При появлении первых намеков на поломку следует немедленно проверить следующие узлы устройства:Идеальное расстояние между электромагнитными катушками и поршнем нужно выставить от 0,4 до 0,5 см. При несоблюдении этих расстояний будет происходить биение катушек при слишком большом промежутке и перегреваться мотор при малом.

Осушение водоема дренажным насосом

Поршень не должен иметь механических повреждений и дефектов, его состояние должно быть эластичное. Закрывающий входные отверстия клапан должен иметь зазор между корпусом от 0,7 до 0,8 мм. Воздух должен проходить свободно при вдувании на стороне забора. Часто случается, что плохая работа насоса не связана с его поломкой. Могут быть перепады электроэнергии в сети.

Поэтому, перед тем, как начинается разборка устройства убедитесь в соответствие сетевого напряжения, которое должно составлять 220-240 В. Следует отметить, что для долговременной и надежной работы насосного оборудования необходимо своевременно проводить технический осмотр и обслуживание устройства и следовать правилам технической эксплуатации.

Самостоятельное изготовление поплавкового выключателя

При необходимости рассматриваемое устройство можно сделать своими руками. Чтобы приступить к этому, потребуется приготовить следующее:

• Корпус, который должен обеспечивать герметичность. Обычно его делают из двух частей, помещённых одна в другую.
• Металлический шарик, который необходим для того, чтобы управлять работой устройства.
• Два магнита.
• Контактные пластины, которые будут замыкаться при срабатывании устройства.

Пластины выгодно изготавливать из меди или другого материала с хорошей проводимостью, так как они обязаны обеспечивать надёжное срабатывание механизма. При подборе магнитов нужно учитывать их силу. Она должна быть точно подобрана для фиксации положения шарика без возможности его легко поднять.

Для корпуса можно использовать пластик или текстолит

Важно, чтобы он был сделан из материала, который не будет проводить электричество. К контактным пластинам нужно припаять провода, ведущие к насосу

Достаточно взять такие, сечение которых примерно равно 2 кв. мм.

Внутри поплавка должна присутствовать хорошая изоляция, исключающая случайное срабатывание. Для этой цели используют монтажную пену. С одной или двух сторон устанавливаются петли для подсоединения шнура. В зависимости от того, какая из них была выбрана, устройство будет срабатывать для запуска или выключения оборудования.

В этом видео подробно рассказано о разборке и ремонте дренажного насоса:

Дренажный насос: разборка и ремонт.

Как выбрать поплавковый выключатель

Сначала требуется решить, для какого использования нужен дренажный насос. Далее надо уточнить, сколько выключателей необходимо. Чаще всего речь идёт об одно или двухфазном устройстве.

При покупке надо убедиться в полной герметичности коробки поплавка и качественной изоляции провода. Эти особенности важны для обеспечения надёжности переключателя. Иногда в комплект входят приспособления для снятия напряжения с проводов поплавка во время работы.

Детальное устройство дренажного насосаИсточник makipa.ru

Меры предосторожности

Если на поверхности хотя бы одного из бетонных колец появились признаки загрязнения, налеты, поменялся цвет – чистить нужно скорее. Делать это можно в любое время года, даже зимой

Но важно помнить, что очищение колодцев – процедура куда более серьезная, чем поход в магазин или поездка на велосипеде. К работе надо приступать минимум трем людям одновременно. При спуске в колодец обязательно привязываются страховочным тросом

При спуске в колодец обязательно привязываются страховочным тросом.

До того, как спуститься, стоит проверить, не скопились ли внизу опасные газы. Это делается путем спуска ведра с горящей свечой; отклонение ее пламени в сторону, потухание или изменение цвета огня свидетельствуют об опасности. Опытные специалисты всегда спускаются вниз в каске и болотных резиновых сапогах. Страдающим болезнями сердца и сосудов, периодическими головокружениями в колодцы лучше не лезть, особенно если глубина превышает 3 м. Обязательно стоит обзавестись веревочной или простой лестницей, предварительно убедившись в их надежности.

В такой ситуации, как и при насыщении колодца углекислотой, токсичными испарениями, лучше не пытаться выполнять работу своими силами. Куда правильнее будет вызвать квалифицированных специалистов. Не рекомендуется длительное время стоять в одной точке, это может закончиться засасыванием ног. Рекомендуется в случае илистой или переувлажненной почвы класть деревянную платформу, это поможет равномерно распределять вес.

Без самой крайней необходимости лучше воздержаться от очистки колодца в темное время суток. Заметив падающие сверху предметы, в том числе инструмент, лучше прижиматься к стене. Находиться внизу можно только в одиночестве.

Целесообразно ограничить время работы на дне 15 минутами с отдыхом наверху как минимум столько же времени. При необходимости освещать что-либо берут в колодец только специальные фонари, которые выполнены по взрывобезопасной схеме. Зажигать и отключать их нужно строго до спуска и после него. Категорически нельзя внизу курить, пить воду. Не стоит доверять чистку колодца несовершеннолетним.

Подробнее от том, как почистить колодец своими руками, смотрите в следующем видео.

Разборка и ремонт дренажника своими руками

Сделать ремонт дренажного насоса своими силами, возможно, в случаях, когда неисправность не настолько большая.

Для этого понадобится осуществить диагностику работы устройства, обнаружить поломки, а также попробовать ликвидировать их.

К примеру, не составит особенного труда поменять износившийся либо неисправный элемент, или очистить фильтры. Кроме того, дома можно сделать простой ремонт электрики – поменять перебитый электрокабель, конденсатор.

А вот в случае если в корпусе устройства возникла трещина, перегорела обмотка электромотора, либо перестал функционировать клапан – правильным будет, если обратиться в специальную мастерскую, или купить другой насос.

Понадобится подрезать шнурок на месте перелома, а также подсоединить его вновь к мотору. Для этого потребуется убрать крышку и обрезанную часть провода

Вместо него, с помощью натяжного компонента, прикрепляем длинный шнурок с вилкой, а затем –устанавливаем крышку на место, осторожно и усердно затягиваем крепёжные болты

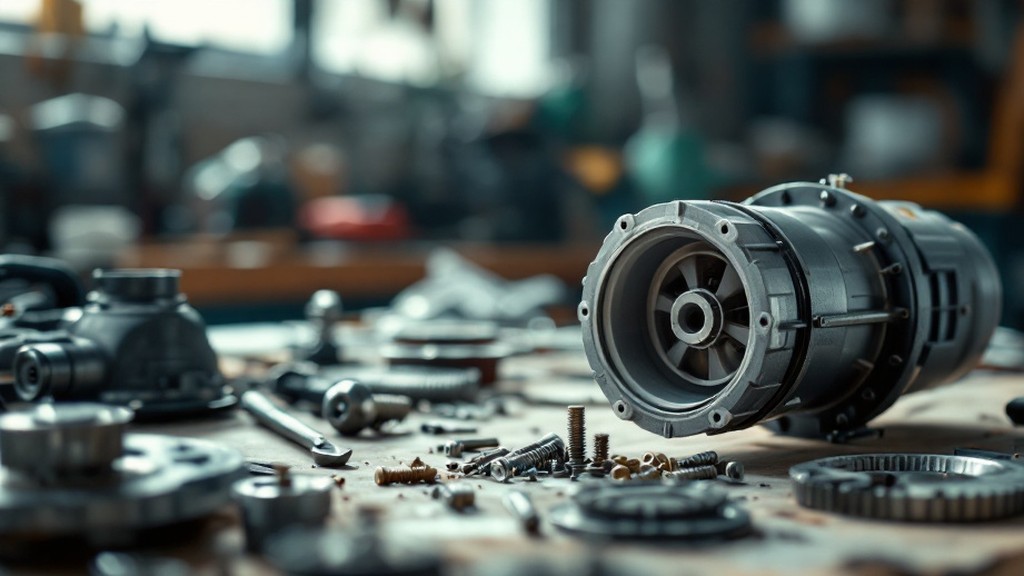

Разборка выполняется в несколько поочередных шагов:

Переворачиваем насос фильтрами кверху и осторожно прижимаем корпус в тисках. Убираем фильтрующую сеть, потом предохранительный кожух, под каким поставлено рабочее колесо

У различных модификаций он крепится на болтиках, клипсах, либо закручивается при помощи резьбы. Отвинчиваем фиксирующую гайку, которая удерживает крыльчатку на штоке. Подобные гайки содержат левую резьбу, по этой причине выкручиваются они, поворачивая их по часовой стрелке. Убираем крыльчатку, и, в случае если она износилась, сменяем на новую деталь. Если рабочее колесо целое, необходимо продолжать его разбирать до обнаружения причины поломки. Выкручиваем соединительные болтики на корпусе, из-за чего он делится на 2 элемента, которые соединены друг с другом шлейфом многоцветных проводков. Если же понадобится их разделять, то необходимо заранее сфотографировать их месторасположение. Для того, чтобы разъединить электродвигатель от корпуса, надо немного постучать по штоку молотком, так как он вдавливается в корпус очень плотно. После устранения мотора из корпуса выполняется диагностирование электрической составляющей насосного оснащения.

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Различия погружных и поверхностных моделей

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

Дренажный насос Gardena Classic предназначен для перекачки грязной воды, имеет производительность 6 тыс. л/ч при максимальной глубине погружения 7 м

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Распространенные неполадки

Характер неисправности и факторы ее появления:

1. Не гудит, а также не функционирует. Дренажник опустился в воду, поплавок всплыл и располагается на плоскости, провод подключен к цепи, однако мотор не функционирует, отсутствует вибрация. Фактором неисправности считается несоответствие заявленной мощности двигателя, а также электрической сети, к какой подключено устройство.

   Внимательно прочтите свойства помпы, его мощность и коэффициент полезного действия. Насос опустился в воду не очень глубоко, и поплавок не действует. Вытащите устройство и, подняв подушечку вверх, вновь подключите его в сеть.

2. Функционирует, однако не выкачивает. Мотор подключен, однако вода не поступает на плоскость. Факторов этому несколько. Забилась предохранительная сеть, которая блокирует отбросы и камешки на дне корпуса. Приподнимаем устройство и очищаем фильтр. Плотная фракция оказалась в сбросном шланге, и произошло засорение.

   При подобной неисправности его может выбить из основания насоса. Если же этого не случилось, необходимо отсоединить его самим, а также помыть. Разломалась крыльчатка. У нее могут разломаться шнеки либо разрушиться подшипник, узнать это, возможно, разобрав помпу.

3. Вибрирует и сильно нагревается. Нарушилась оплетка электродвигателя, вода оказалась в моторном отсеке, развалился подшипник вала. Прибор вибрирует, а также сильно нагревается, притом вода поступает рывками либо совсем прекратила поступать на поверхность. Немедленно обесточиваем оснащение и вытаскиваем его на плоскость. Фактор неисправности скрывается изнутри.

   Для диагностики потребуется обязательно разобрать корпус. Поломались несколько лопастей рабочего колеса. Вращение совершается эксцентриком, а также бьет по корпусу с одного края.

4. Плохой напор при бесперебойно функционирующем моторе – итог неисправности механической доли помпы. Крыльчатка либо подшипник, закупорка сбросового шланга либо всасывающего фильтра. Убирается обычным промыванием в чистой воде или подменой механических элементов.
5. При подсоединении устройства к сети действует автомат. Предохранитель выключает сеть, в случае если совершается замыкание. Проконтролировать все электронные компоненты насоса. Провод пройти тестером, а также определить, в каком месте случилось непродолжительное замыкание – поменять его.
6. Устройство функционирует, однако само выключается. Подключено к сети и функционирует, бесперебойно качая воду. Внезапно сам выключается. Фактор – несоответствие мощности двигателя, а также электрической сети. Скачки напряжения тоже могут воздействовать на бесперебойную работу аппарата. Решение элементарное – подробно изучить руководство и свойства помпы, поставить стабилизатор напряжения.

Устройство прибора

Данный вид насосного оснащения принадлежит к категории «центробежных». На вал электродвигателя насажена крыльчатка, которая качает воду.

По данному принципу функционирует огромное количество различных моделей.

Однако дренажная система от других различается тем, что крыльчатка у нее стальная. Притом, стенки лопастей потолще, чем у обыкновенных устройств.

Помимо этого, проход между корпусом аппарата, а также стенками, которые ограждают камеру подачи и отсек, где находится электродвигатель, более. Это дает возможность легко передвигаться по зазору песку, маленьким камням, органическим включениям, а также другим частичкам с крупными габаритами.

Устройство

Хотя существуют различные типы рассматриваемых устройств, их конструкции являются аналогичными. Поплавок состоит из следующих элементов:

• Герметичный пластиковый корпус.
• Переключатель, с помощью которого осуществляется управление насосом.
• Рычаг для контактов переключателя.
• Металлический шарик, положение которого влияет на срабатывание механизма.
• Соединительный шнур включает в себя три провода.

Два из имеющихся проводов предназначены для подачи сигнала путём замыкания или прерывания тока. Третий провод является нулевым. Обычно для его обозначения используется чёрный цвет.

Работа поплавка связана с тем, что внутри у него имеется воздух, из-за которого он старается всплыть. Находящийся там груз изменяет своё положение, воздействуя на переключатель. Существуют модели, в которых имеются дополнительные возможности для управления. Они могут не только останавливать насос после того, как он выкачает всю жидкость, но и включать его, когда достигнет определённого уровня.

У поплавковых переключателей имеются следующие технические характеристики:

• Защита от проникновения соответствует IP 68.
• Для питания используется сетевое напряжение 220 В.
• Сила тока при активной нагрузке равна 10 Ампер.
• Диапазон рабочих температур составляет от 0 до +60 градусов.

Нужную высоту заполнения жидкостью устанавливают путём изменения длины шнура. Чем он короче, тем раньше устройство будет срабатывать. Иногда возникает необходимость зафиксировать положение шарика. В этом случае могут быть использованы магниты.

Поплавковый выключатель в разобранном видеИсточник nasosovnet.ru

Другие рекомендации ↑

Мы рассказали о неработающих насосах. Бывает еще, что насос включается, но тут же отключается — он в состоянии работать, но почему-то не хочет. Подобное поведение прибора объясняется либо коротким замыканием в цепи, либо засором проточной области. Проверить цепь и устранить неисправность несложно (замыкание в цепи насосного оборудования ничем не отличается от любого другого замыкания). Если в процессе проверки цепи выявить неисправность не удалось, дело в засоре. Снимите фильтр, диафрагму, прочистите проточную область.

Если насос перестал качать так же весело, как раньше, скорее всего износилось рабочее колесо — надо менять. Расширившийся зазор между рабочим колесом и диафрагмой также может послужить причиной снижения производительности оборудования. Зазор нужно отрегулировать.

Схема оборудования

В целях профилактики и предупреждения засоров проточной области рекомендуется после работы насоса с загрязненными жидкостями запускать его в чистой воде — это поможет удалить пока еще не скопившиеся примеси.

Самостоятельно мало что можно починить (даже болты подстраивают каверзы, даже замена провода окружена сложностями), а потому надо беречь оборудование. Здесь, как с преступлениями: лучший метод борьбы — профилактика.

Если дренажному насосу придется работать в неподобающих условиях, он выйдет из строя. Дренажный насос не справляется с крупными включениями (допустимые фракции указаны в инструкции). Если предполагается наличие таких включений, используйте фекальный насос с измельчителем.
