Подбор насоса для водоснабжения частного дома и гидротехнический расчет с примерами

Винтовые Насосы

Шнековое погружное устройство, работает на принципе винта Архимеда. Рабочий винт (ротор, изготовленный из стали) сложной конфигурации касается своими краями цилиндра из эластомера так, что образуются полости изменяющейся формы. Цилиндр и винт вместе называются героторной парой. В каком бы положении ни находился ротор, суммарный объём полостей камеры одинаков. При вращении винта к выходному патрубку движется вода, находящаяся в полостях, образованных героторной парой. Вода поступает в магистраль равномерно, и напор на выходе постоянен. Механизм этой модификации может перекачивать различные по вязкости жидкости. Образцы средней цены с производительностью 1500-2000 л/час способны создавать напор 40-60 м.

Достоинством является нечувствительность к скачкам напряжения (при работе стабилизатор не используется).

Среди главных недостатков устройства этого типа — большое количество участков трения, образующихся в камере при работе. Система очень чувствительна к загрязнению воды. Попадающий песок является абразивом. Детали быстро изнашиваются, и нужно заменять героторную пару. Этот тип насосов популярным не является, хотя и подходит для водных скважин. Нет также данных о сроке службы, поскольку насосная модификация этого типа нова на рынке.

Чем отличаются приборы

Отличительными чертами насосных станций для дачи или загородного дома являются их уникальная компактность, быстрый монтаж, а также простое техническое обслуживание и приемлемая для всех слоев населения стоимость. В гидравлическом баке накапливается запас воды, что позволяет изделию реже включаться и выключаться — в результате повышается его срок эксплуатации.

Насос устанавливается внутри гидротехнического сооружения под водой, а насосная станция для колодца монтируется в подвальном помещении дома или в специально построенном кессоне, который утепляется во время холодов.

Внимание! Если уровень водозабора не опускается ниже 8 метров, то лучше выбирать насосную станцию.

Дополнительные параметры

При выборе модели важны дополнительные параметры, которые помогут произвести необходимые расчеты.

Статические уровни

Статические уровни – это глубина шахты и уровень положения зеркала воды при заполненном колодце. Обе величины легко измеряются при помощи бечевки с грузом: глубина колодца – до достижения грузом дна, уровень зеркала – до характерного всплеска при вхождении груза в воду.

Динамический уровень

Динамический уровень воды в колодце указывает на интенсивность прибывания жидкости в шахту. Эту величину называют также дебетом источника. Определить динамический уровень можно, откачивая воду из шахты. Когда, несмотря на работу насоса, вода перестанет убывать – достигнут динамический уровень колодца. В источниках с большим динамическим уровнем при откачивании положение зеркала воды меняется незначительно.

Показатель динамического уровня важен, так как нужно разместить насос ниже него

Какой насос лучше купить для колодца

Выбор насоса для колодца необходимо начинать непосредственно возле точки водозабора. Делается это для получения следующих данных:

  • Глубина колодца – измеряется от поверхности грунта до дна.
  • Статистический уровень – представляет собой расстояние от линии грунта до зеркала воды.
  • Динамический уровень – измеряется после откачки воды, когда естественный приток в колодец станет равен водозабору.
  • Дебит колодца — разница между статистическим и динамическим уровнем. Позволяет оценить мощность и производительность насоса для исключения риска осушения колодца.
  • Высота столба воды — расстояние от дна до установленного динамического уровня.
  • Степень загрязненности воды и условия эксплуатации установки. По полученным данным определяется необходимость наличия фильтра и гидроаккумулятора.

После этого уже можно переходить к изучению основных технических характеристик подходящих насосов. В первую очередь это производительность агрегата (л/мин), которая должна учитывать дебит колодца и быть примерно равна реальному водоразбору.

Геометрия колодца позволит определить требуемую глубину погружения насоса и напор – высоту водяного столба на подаче.

Различают два типа насосов: поверхностные и погружные. Основным параметром выбора того или иного вида является рабочая глубина. Если она более 8 метров, нужна погружная модель. При небольшой глубине колодца следует приобретать поверхностные насосы.

Рекомендации: 12 лучших насосов для систем отопления дома

15 лучших водяных насосов

15 лучших насосов для скважин

Отличительные особенности

Как правило, основной вопрос для покупателей: какой вариант предпочесть: погружной аппарат или купить поверхностное устройство, называемое насосной станцией?

К сильным сторонам погружных насосов относятся:

  • минимальный шум при использовании;
  • возможность погружения на различные глубины;
  • длительный срок службы, надежность;
  • неприхотливость в применении.

Недостатки погружного насоса: сложность монтажа и подключения, высокие требования к герметичности корпуса. Кроме того, агрегат представляет собой легкую добычу для злоумышленников.

Достоинства поверхностной модели:

  • возможность монтажа в отдельном закрытом помещении. Украсть такую установку достаточно проблематично;
  • простая установка;
  • отсутствие сложностей с обслуживанием;
  • возможность наблюдения за работой устройства.

Не лишена насосная станция и отдельных минусов. Прежде всего, это шум при эксплуатации, ограниченная производительность и глубина погружения.

Расчет производительности и напора погружного насоса

В первую очередь нам важно понять, каким напором, то есть максимальной высотой подъема должен обладать насос для колодца. Какой выбрать прибор, будет зависеть уже от этого показателя

Чтобы рассчитать напор (H) будущего агрегата, нам необходимы четыре величины: перепад между нижней точкой погружения насоса и самой верхней точкой водоразбора (h); сопротивление запорной арматуры и трубопровода (R); общая протяженность трубопровода в доме (Lтр); расстояние от колодца до дома (L). Напор вычисляется по формуле H = h+R+L+Lтр.

Предположим у нас одноэтажный дом с умывальником, ванной, туалетом и душевой кабиной; общей протяженностью трубопровода 20 м; расстояние от дома до колодца 5 м; глубина колодца 8 м; верхняя точка водоразбора (душ) располагается на высоте 2 м от земли. Так как мы не можем положить насос на самое дно, то он у нас будет располагаться в воде на глубине 7,5 м (в полуметре от дна). Итак, h = 7,5 + 2 = 9,5 м. Сопротивление трубопровода во многом зависит от его диаметра. Однако в среднем берется треть от общей протяженности. R = 20/3 = 6,7 м. В итоге расчетный напор для нашего агрегата будет:

H = 9,5 + 6,7 + 5 + 20 = 41,2 м

Чтобы вычислить производительность устройства, то есть то, сколько необходимо перекачивать воды в час, нужно сложить потребление воды каждой точкой водоразбора. Из таблицы ниже видно, сколько приблизительно нужно воды для каждого потребителя.

Потребитель Расход л/мин Расход м³/час
Умывальник с раковиной 10 0,6
Умывальная раковина 10 0,6
Ванна/гидромассаж 18 1,08
Душ 12 0,72
Туалет 7 0,42
Биде 6 0,36
Стиральная машина 12 0,72
Кухонная мойка 12 0,72
Посудомоечная машина 8 0,48
Водоразборный кран 1/2″ 20 1,2
Водоразборный кран 3/4″ 25 1,5

Стоит учитывать, что одновременно все потребители работать не будут, поэтому общую сумму потребления стоит умножить на коэффициент работы равный 0,8 (может меняться в зависимости от количества проживающих людей). Итак, производительность будет следующей:

Q = (0,6 + 1,08 + 0,72 + 0,42) * 0,8 = 2,7 м3/ч

Итого получается для нашего дома необходимо устройство, которое бы перекачивало воды минимум 2,7 м3/ч с напором не меньше 41,2 м. На подойдет модель Grundfos SB 3-45 M с напором до 45 м и производительностью 3 м3/ч.

Для канализационных погружных насосов расчет несколько другой, так как их никто не будет использовать ежедневно (только разве что для «шабашек»). Поэтому здесь мы таких расчетов делать не будем.

Обустройство колодца для водоснабжения дома

Бесперебойная работа колодца требует соблюдения при установке некоторых условий:

  1. Глубина будущего колодца должна варьироваться от 8 до 20 метров. Но как правило, уровнем не выше 6 метров в глубину.
  2. Необходимо обеспечить магистраль для подачи в дом воды.
  3. На дно колодца необходимо установить насосную станцию, которая будет качать воду.
  4. Разводка трубопровода и монтаж бака – одни из самых трудоемких и требующих умений процессов.

Кроме того, рекомендуется уделить должное внимание качеству материалов, из которых будет собран колодец для водоснабжения частного дома. Специалисты рекомендуют покупать железобетонные кольца в диаметре не менее 1,5 – 2 метра

Альтернативным вариантом могут послужить железобетонный трубы.

Ни в коем случае нельзя использовать металл, так как со временем он начнет окисляться, и даже фильтры для воды не помогут избавиться от неприятного привкуса ржавчины.

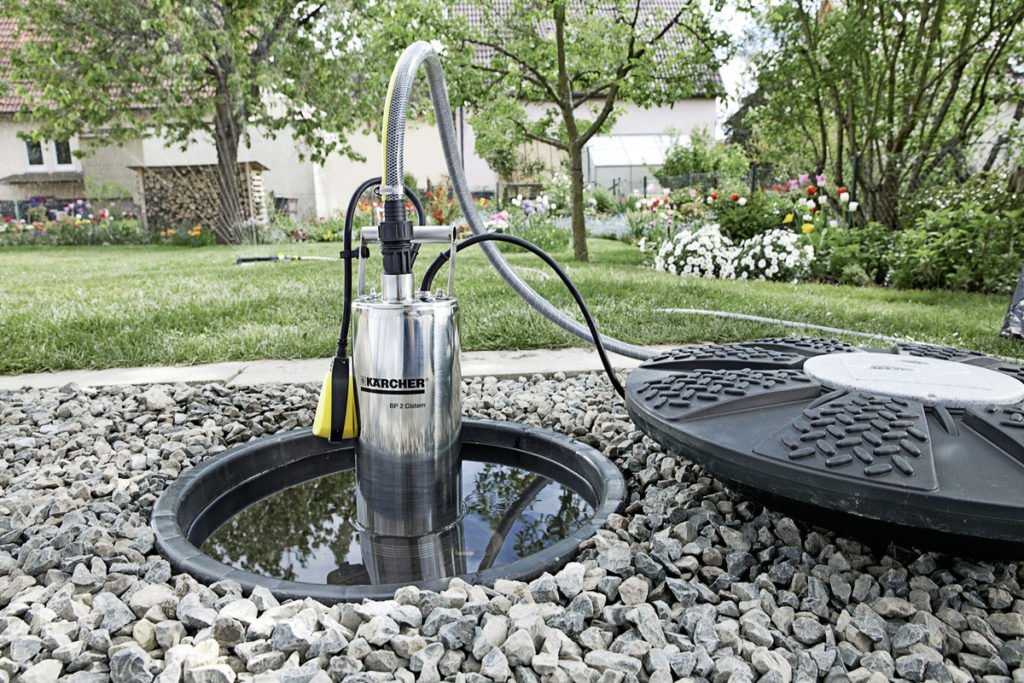

Назначение погружных насосов

Какой насос лучше для колодца? Все зависит от того, какая вода в колодце находится

По назначению погружные агрегаты можно разделить на три типа (есть еще четвертый тип для откачки химических веществ, но так как для дома он не применяется, то заострять внимание на нем не будем):. Для чистой воды

Приборы этого типа предназначены для перекачки воды с примесями, частицы которых не превышают 5 мм в диаметре. При этом самих по себе примесей не должно быть много. Если вы хотите запустить в водопровод воду из колодца, в котором раньше набирали воду только ведром, тогда вам понадобится насос этого типа. Из отечественных недорогих хотим посоветовать Калибр НВТ-300/25. Он подойдет как для колодцев, так и для скважин (если в будущем пробурите). Также им можно выкачивать воду из бассейна

Для чистой воды. Приборы этого типа предназначены для перекачки воды с примесями, частицы которых не превышают 5 мм в диаметре. При этом самих по себе примесей не должно быть много. Если вы хотите запустить в водопровод воду из колодца, в котором раньше набирали воду только ведром, тогда вам понадобится насос этого типа. Из отечественных недорогих хотим посоветовать Калибр НВТ-300/25. Он подойдет как для колодцев, так и для скважин (если в будущем пробурите). Также им можно выкачивать воду из бассейна.

Для грязной воды. Это агрегаты, способные качать жидкость с твердыми частицами размером свыше 5 мм. Они имеют усиленную конструкцию, а также специальный измельчитель примесей (есть не во всех приборах). При этом в сравнении с устройствами для чистой воды, насосы этого типа более мощные. В принципе подобные приборы могут выкачивать и чистую воду, однако покупать их исключительно для этой цели не стоит, так как они стоят несколько дороже устройств для чистой воды. Если у вас есть заиленный колодец или неподалеку водоем, который бы вы хотели использовать для полива огорода, тогда вам нужно устройство для грязной воды. Для подобных целей подойдет дренажный насос ЗУБР НПГ-М1-400.

Для канализации. Канализационные или фекальные насосы позволяют откачивать отходы их канализационных колодцев или сливных ям. Главное их отличие от предыдущего типа — это устойчивость к химическим загрязнениям (агрессивной среде) и возможность перекачивать вязкие жидкости. В принципе ими можно качать и обычную грязную воду, однако стоит помнить, что фекальные устройства не могут поднимать жидкость с глубины больше, чем 6 — 7 метров. Если нужно регулярно откачивать сливную яму, тогда подойдет канализационный насос ДЖИЛЕКС Тугунок 140/6.

Обратите внимание, что визуально погружные насосы для чистой воды и для канализации практически не отличаются, поэтому назначение узнавайте непосредственно в магазине

Выбор между глубинным и поверхностным насосом

Глубина источника водоснабжения определяет конструктивную специфику водяного насоса.

Поэтому, решая, какой лучше насос для колодца, погружной или поверхностный, следует узнать, что выделяют два типа механизмов для подачи воды:

  • Поверхностный насос подходит для установки в доме или около источника водоснабжения. С помощью такого устройства вода транспортируется с глубины до 10 метров. Это могут быть открытые источники или мелкие скважины. Рекомендовано для использования в теплое время года, чтобы осуществлять подачу воды в объекты временной эксплуатации.
  • Глубинный насос работает непосредственно в колодце или другой выработке, поэтому его еще называют погружным или скважинным. К такому насосу присоединяют крепежный трос и шланг для подачи воды. Подобные устройства могут транспортировать воду с глубины до 200 метров. Основное использование погружного насоса для колодцев для водоснабжения – автономные водоносные системы, работающие круглый год.

Поверхностные насосы имеют более простую конструкцию, чем скважинные устройства. Кроме того они характеризуются низкой производительностью и всасывающей возможностью. Все это объясняет низкую стоимость устройств.

Погружной насос в колодец для водоснабжения дома значительно дороже, так как его конструкция более сложная. Благодаря наличию многоступенчатых двигателей такие насосы транспортируют воду с большой глубины под значительным напором.

Для тех, кто не знает, какой насос поставить в колодец, следует сказать, среди моделей погружного типа имеются насосы для скважин и колодцев. При этом при обустройстве колодца на дачном участке можно воспользоваться и скважинным и колодезным насосом, оба устройства откачивают воду из выработки без загрязнений. Однако следует учесть, что второй вариант более приспособлен к работе именно в колодцах. Для бесперебойной работы скважинного и колодезного насоса вода должна быть чистой, не содержать песчинок и глинистой взвеси.

Существуют некоторые ограничения в эксплуатации глубинной техники, их не рекомендуется устанавливать в старые колодцы. Однако можно решить подобную проблему, если выполнить укрепление стенок и дна колодца с помощью бетонного раствора, а также установить новый донный фильтр.

Насосы поверхностного типа могут работать в воде с присутствием некоторых загрязнений. Поэтому для транспортировки воды технического назначения из верхних водоносных слоев вполне можно использовать поверхностные агрегаты. Чаще всего верховодка имеет нестабильный запас воды, в этом случае можно приобрести насос с сигнальным поплавком. Такое приспособление позволяет прекратить подачу воды, если уровень подает ниже технического предела.

С помощью поверхностных насосов, оснащенных эжектором, можно обеспечить подачу воды с глубины до 30 метров. В этом случае можно опустить агрегат по принципу погружной системы, однако перекачивание воды будет выполнять поверхностное приспособление.

На что обращать внимание при покупке

Выбирать погружной насос для скважины нужно по типу забора воды. Вибрационный прибор создает ощутимую пульсацию давления воды и производит существенный шум. Его используют преимущественно в колодцах. Вибрация в скважине может привести к заиливанию всей системы и ухудшению качества подаваемой воды.

Лучше приобрести традиционный центробежный агрегат с рабочими колесами на валовом механизме. Он подключится к однофазной сети, отлично справится с перекачкой жидкости и не помешает хозяевам и соседям выраженным звуковым эффектом. Зато для промывки скважины лучше купить недорогой вибрационник.

Если скважина имеет малый дебет или владельцам требуется подача небольшого объема воды, есть смысл приобрести вихревой агрегат. В финансовом плане обходится значительно дешевле центробежного прибора

Для корректной работы насос должен легко погружаться в скважинную трубу. Чтобы с этим не возникло проблем, нужно внимательно изучить техническую документацию, запомнить параметры скважины и выбрать прибор подходящего диаметра.

Качество воды в скважине тоже имеет большое значение. Бытовые погружные аппараты предназначаются для работы только с чистой водой. Если в жидкости присутствуют волокнистые вещества, нерастворимые фрагменты или песок, следует выяснить их объем и купить насос с соответствующими возможностями.

Стандартные модели справляются с перекачкой потока, содержащего не более 20-40 гр/м3 добавок. Более выносливые агрегаты без проблем качают воду, имеющую до 100-150 гр/м3 твердых составляющих.

Производительность показывает, сколько жидкости насос может перекачать за определенную единицу времени. Этот объем должен покрывать суммарную потребность домовладения в воде, включая бытовые затраты и орошение земельного участка. Как подобрать насос для полива огорода, расскажет рекомендуемая нами статья.

Характеристики производительности должны быть сопоставимы с интенсивностью естественного пребывания воды в скважине. Иначе возникает риск выкачать всю жидкость, и оставить оборудование в опасной ситуации работы на сухом ходу. Если у насоса нет встроенной защиты от функционирования всухую, он может перегореть и выйти из строя.

Насос будет работать исправно, долго и без сбоев, если между стенками скважинной магистрали и его корпусом останется зазор в размере 1-3 см. При покупке оборудования этот момент нужно обязательно учитывать

Не стоит покупать безымянные приборы или агрегаты от малоизвестных производителей. Обычно такие модели отличаются слабой эксплуатационной выносливостью и не выдерживают элементарных нагрузок. Найти на них комплектующие или ключевые узлы проблематично, а фирменных сервисных центров на территории России просто нет.

Воспользоваться гарантией или корректно починить вышедший из строя аппарат не представляется возможным. В результате его приходится выбрасывать и снова тратить деньги на покупку нового насоса.

Продукция известных торговых марок проявляет износостойкость. Хорошие глубинные насосы редко ломаются и почти всегда полностью отрабатывают заявленный ресурс. Точки гарантийного обслуживания располагаются в большинстве крупных населенных пунктов страны и своевременно отремонтировать технику не составляет никакого труда.

Популярные марки

Российские погружные колодезные электронасосы популярны на рынке благодаря низкой стоимости. Первенство держит марка «Джилекс». Разнообразие моделей на все случаи жизни позволяют выбрать качественный прибор для определенных целей – для питьевой воды, откачки грязной воды с примесями, канализационные насосы. По достаточно низкой цене можно купить хороший долговечный аппарат, устойчивый к образованию коррозии.

По статистике, каждый второй прибор для откачки воды в мире производится датской фирмой Grundfos. Цены на такое оборудование гораздо выше российского. Качество подтверждено сертификатами. Фирма представляет широкий модельный ряд водооткачивающих приборов. Выбирая агрегаты марки Grundfos, нужно точно знать, какие параметры должен иметь насос.

Длительной работой без необходимости ремонта отличается насосное оборудование фирмы Wilo. Срок гарантии – 10 лет. При правильной установке и эксплуатации прибор может проработать в 3 раза дольше.

Итальянская марка Pedrollo давно работает на рынке и представляет насосное оборудование всех типов – поверхностное, погружное, полупогружное.

Лучшие поверхностные насосы для колодцев

Если на территории вашего участка имеется неглубокий колодец или скважина, лучшее решение – установка водяного насоса поверхностного типа. Такие приборы отличаются простой конструкцией, легки в эксплуатации, обслуживании, находятся под автоматическим управлением.

Optima JET200

Центробежный водяной насос Optima JET200 изготовлен в Польше. Прибор прекрасно справляется с основной задачей – автоматической подачей воды для полива и орошения земельных наделов. Данная модель обладает отличными гидравлическими характеристиками, высоким качеством изготовления. Электродвигатель насоса имеет мощность полтора киловатта. Обмотка мотора изготовлена из меди, рабочие элементы – из нержавейки, латуни, высокопрочных полимеров. В конструкцию прибора входит специальный эжектор «Вентури», благодаря которому всасывание воды производится с наибольшей эффективностью. Встроенная система термозащиты предотвращает выход из строя механизма при возможных перегрузках мотора.

  • Высокая производительность (4 м.куб. в час).
  • Высота подъема воды – 9 метров, напор – 50.
  • Бесшумная работа.
  • Автономность.
  • Универсальность. Надежность, долговечность.
  • Гарантия – 2 года.
  • Скудная комплектация.
  • Малоэстетичный внешний вид прибора.

Lukon JET100SN

Гидравлический поверхностный насос относится к центробежному самовсасывающему типу. Основное применение Lukon JET100SN – водоснабжение частных домов, подача воды на огороды, в сады, виноградники, на обустройство ландшафтных дизайнов и пр. Забор воды осуществляется из неглубоких колодцев, скважин. Центробежное колесо насоса изготовлено из высококачественного полимера – норила, вал – из нержавейки. Электродвигатель надежно защищен от попадания влаги качественным торцовым уплотнением.

  • Высококачественное изделие.
  • Шнур питания оснащен евровилкой (не нужен переходник).
  • Имеется специальный термовыключатель, который срабатывает при перегреве или остановке рабочего колеса.
  • Продолжительный режим работы.
  • Высокая производительность.
  • Долговечность прибора.
  • Насос чувствителен к наличию песка и глины в воде.
  • Шум, вибрации при работе.

Leo 1.1 кВт

Самовсасывающий насос центробежный Leo изготовлен в Китае. Устройство выполняет работы по перекачиванию воды. Чаще всего данная модель используется для обеспечения частных домов чистой водой из колодцев, полива огородов, орошения земли на дачных участках. Скорость подачи воды равна 90 литров в одну минуту. Мощность электродвигателя – 1,1 кВт.

  • Автоматическое управление.
  • Отличная производительность.
  • Универсальность агрегата.
  • Корпус надежно защищен от коррозии.
  • Рабочие узлы и детали изготовлены из высококачественных материалов.

Werk JSW8M

Китайский насос Werk JSW8M центробежный устанавливается на поверхности, воду качает из скважин, колодцев. Основное назначение данного оборудования – полив огородов, водоснабжение дачных коттеджей.

  • Бесшумная работа.
  • Высокий КПД.
  • Напор воды достигает 45 м.
  • Длительный эксплуатационный срок.
  • Быстрый старт.
  • Высокая производительность.
  • Надежность.
