Как установить теплый пол на балконе, разновидности и особенности

Инфракрасные обогреватели

Принцип работы инфракрасных обогревателей кардинально отличается от электрических нагревательных приборов. Они представляют собой небольшие подвесные панели, которые крепятся на потолок или стены.

Инфракрасные приборы имеют целый ряд ощутимых преимуществ:

Они распределяют теплый воздух в помещении равномерно, благодаря чему обогреваются все элементы интерьера.
Такие устройства не требуют много места (которого и так не хватает на маленьком балконе) и устанавливаются прямо на стены или потолок.
Выглядят инфракрасные обогреватели достаточно стильно и современно.
Коэффициент полезного действия у такого прибора значительно выше, чем у электронагревателей. Это значит, что более 90% электроэнергии, потребляемой прибором, преобразуется в тепло.

Однако у такого устройства есть и слабые стороны. Инфракрасное излучение дает очень много света, что может помешать ночному сну, если балкон находится у спальни. Кроме того, приборы данного типа, как правило, не имеют встроенных термодатчиков, что затрудняет их использование.

В заключение стоит отметить, что какой бы вы обогреватель не выбрали для балкона, он станет лишь дополнительным источником тепла. Если вы хотите использовать свою лоджию как жилое помещение, стоит позаботиться о качественной теплоизоляции.

Укладка утеплителя

Утеплитель должен краями заходить на стены и на балконную раму примерно на 3-4 см.
Лишний утеплитель подворачиваем и сматываем обратно в рулон.
Воспользовавшись строительным ножом, обрезаем ненужный утеплитель.
Расправляем и разглаживаем утеплитель, формируя гладкую поверхность.

Пошаговый процесс укладки отражающего утеплителя на балкон

Поверх утеплителя кладем лагу и примеряем ее в длину. После того как лага выложена, крепим ее на шурупы. Для этого используем шуруповерт.

Укладываем лагу поверх отражающего слоя утеплителя

Далее процесс укладки лаг повторяется во второй раз — это делается для максимального утепления пола на балконе. Технология монтажа лаг идентична.

Укладываем лагу, фиксируя ее саморезами.
Между лаг аналогично шагам, которые были уже проделаны выше, укладываем слой пенопласта.
Сверху слоя пенопласта укладываем ДСП закрепляя ее саморезами к опалубке из брусков.

Укладка третьего слоя утепления на балконеМонтаж финишного слоя обрешетки

Обшиваем пол на балконе вагонкой

В нашем примере пол будет обшиваться не вагонкой, а специальными рейками, т.к. данный слой у нас будет еще не финишным. Но если вы хотите закончить пол на данном шаге, это будет тоже весьма теплая конструкция, ну а мы продолжаем дальше.

Итак технология монтажа деревянных реек:

рейки крепим с помощью саморезов и шуруповерта плотно друг к другу;
для того чтобы пол был устойчивым «не играл» рекомендуется вкручивать саморезы с отступами 5-7 см. друг от друга.

Также на фотографии видно, что наша балконная рама усилена при помощи соединителя, который, в свою очередь, придает балконной раме жесткости. На фотографии также видно, что усилитель немного выступает. Напомню, нам необходимо чтобы все рейки вплотную прилегали к стенам и балконной раме. Для этого нам нужно при помощи электролобзика вырезать выемку в деревянной рейке.

Монтаж армирующего пояса из деревянных реек

Берем карандаш или маркер и переносим размер выступа усилителя рамы на деревянную рейку.
С помощью лобзика вырезаем выемку необходимого нам размера.
После того как мы «поработали» электрическим лобзиком, получаем вот такой результат.
Теперь мы примеряем планку. Как видим, она отлично «легла» на свое место.

Устанавливаем горизонтальные рейки

Переходим к укладке второго армирующего слоя. Для этого при помощи шуруповерта и саморезов крепим планки в длину вплотную одна к одной.

Укладываем второй армирующий слойВторой армирующий слой готов

После того как второй армирующий слой положен, перед вами должна предстать примерно вот такая картина.

Укладка финишного покрытия (ДВП) на армирующий слой

После того как мы завершили монтаж третьего армирующего слоя, у нас уже вырисовывается картина нашего будущего пола.

Отмеряем размеры фанеры для монтажа

Теперь мы переносим все наши замеры на лист ДВП.
ДВП режем по контурам, воспользовавшись строительным ножом.
Примеряем ДВП.
ДВП даже в углах должно ложиться заподлицо.

Укладываем листы ДВП на пол

После примерки снимаем ДВП и при помощи пистолета в щели «заливаем» герметик.
После обработки всех щелей при помощи герметика, у вас должен получиться примерно вот такой вид.

Заделываем швы на балконе с помощью герметика

Ну вот, теперь, когда все щели мы «задули» при помощи герметика, переходим к завершающей стадии — укладке ДВП.

Финишные работы по приданию балкону приглядного внешнего вида

После того как ДВП постелено, его необходимо как следует прижать к полу. Делается это для того, чтобы весь лишний силикон вылез наружу.
Теперь прикручиваем ДВП при помощи шуруповерта и саморезов по дереву размером 3,5 х 25 мм.
Саморезы прикручиваем в форме «елочки» с шагом в во все стороны 40 см.

Теплый пол на балконе готов

Цены на древесноволокнистые плиты (ДВП, МДФ, ХДФ)

~~Древесноволокнистые плиты (ДВП, МДФ, ХДФ)~~

Ну вот и все. Все работы по монтажу теплого пола на балконе многоэтажного дома выполнены. В данной статье мы рассмотрели пошаговую инструкцию, посвященную монтажу пола на балконе своими руками по технологии «сэндвич». Удачного вам ремонта!

Конструктив имеет значение

Необходимость в облицовке балконного пола может возникать по разным причинам, и организация в нём функциональной зоны – лишь одна из них. Иногда это требуется и при открытой эксплуатации, когда ставить глухой парапет и остекление не предполагается. Причина может быть банальной – бетон, открытый четырём ветрам, со временем разрушается, что грозит ослаблением прочности всей конструкции.

И очень часто сегодня квартирные владельцы решаются на расширение площади балкона, осуществляемого за счёт пристраиваемой металлической конструкции. Естественно, выдвижение вылета влечёт за собой необходимость переделки пола, даже если до этого он имел декоративное покрытие.

Увеличение консоли балкона за счёт металлической конструкции

Выбор способа облицовки балконных полов зависит от их уровня. Дело в том, что в силу конструкционных особенностей поверхность выносной плиты оказывается гораздо ниже поверхности дверного проёма. Разница в отметках дверного проёма и уровня пола довольно существенна. На фото видно, что она составляет два кирпичных ряда – а это 13 см.

Схема защемления балконной плиты

Вместе с толщиной швов она составит не менее 15 см — во всяком случае, в кирпичных домах. Немного меньше разница в уровнях может быть в некоторых панельных домах, либо когда дверь устанавливается без порога. Но это редко.

Переходить в помещение со столь разными отметками пола неудобно, да и попросту небезопасно. Поэтому при обустройстве балконного пола в первую очередь решается задача его поднятия если не до уровня пола в комнате, то близко к нему.

Сделать это можно только каркасным способом, монтируя по лагам сухую стяжку. Поверх неё можно произвести финишную отделку, либо сразу использовать напольные покрытия, монтаж которых может осуществляться непосредственно по лагам (например, шпунтованная доска пола).

Материалы для открытого балкона

При выборе финишного покрытия балконного пола, придётся принимать во внимание, будет ли он незастеклённым, или вы сделаете в нём комнату. Для открытой эксплуатации следует выбирать материалы, которые без проблем выносят увлажнение, критические температуры и их перепады

Это могут быть террасная доска (декинг), садовый паркет из древесно-полимерного композита; клинкерная и керамогранитная облицовка; кварцвиниловый ламинат; резиновая плитка; термообработанная (палубная) доска. То есть, полы на вашем балконе будут облицованы так, как если бы это была уличная терраса.

Модульный паркет из ДПК

Резиновая плитка

Террасная доска

Плиты из термообработанной лиственницы

Керамогранитная плитка

Палубная доска

Керамическая мозаика

Доска из массива

Как видите, материалов, с помощью которых можно облагородить незастеклённый балкон, достаточно много. Установив в тёплое время года на нём столик и пару стульев, можно организовать прекрасную зону отдыха, где вы будете дышать свежим воздухом за чашкой чая.

Из чего сделать пол на застеклённом балконе

Те материалы, которые применяются для монтажа на открытом балконе, годятся и для помещений. При установке остекления к ним прибавляется и большинство напольных материалов, применяемых в комнатах. Не стоит рассматривать в этой роли только ковролин – во всяком случае, если не уверены, что уровень влажности на застеклённом балконе всегда будет в норме.

Даже при том, что отметка пола будет подниматься за счёт деревянного каркаса, финишное покрытие может быть таким, которое традиционно монтируется и по монолитной стяжке: различные виды плиток, декоративный наливной пол, мозаика.

Керамика

ПВХ плитка

Керамогранит

Наливное покрытие

Мозаика

QUICK DECK – декоративные плиты из влагостойкого ДСП

Паркетная доска

Ламинат

Линолеум

Отличным решением для облицовки пола на застеклённом балконе будут и пробковые плиты, которые к тому же станут ещё и дополнительной теплоизоляцией. Отлично подойдёт и линолеум на основе.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

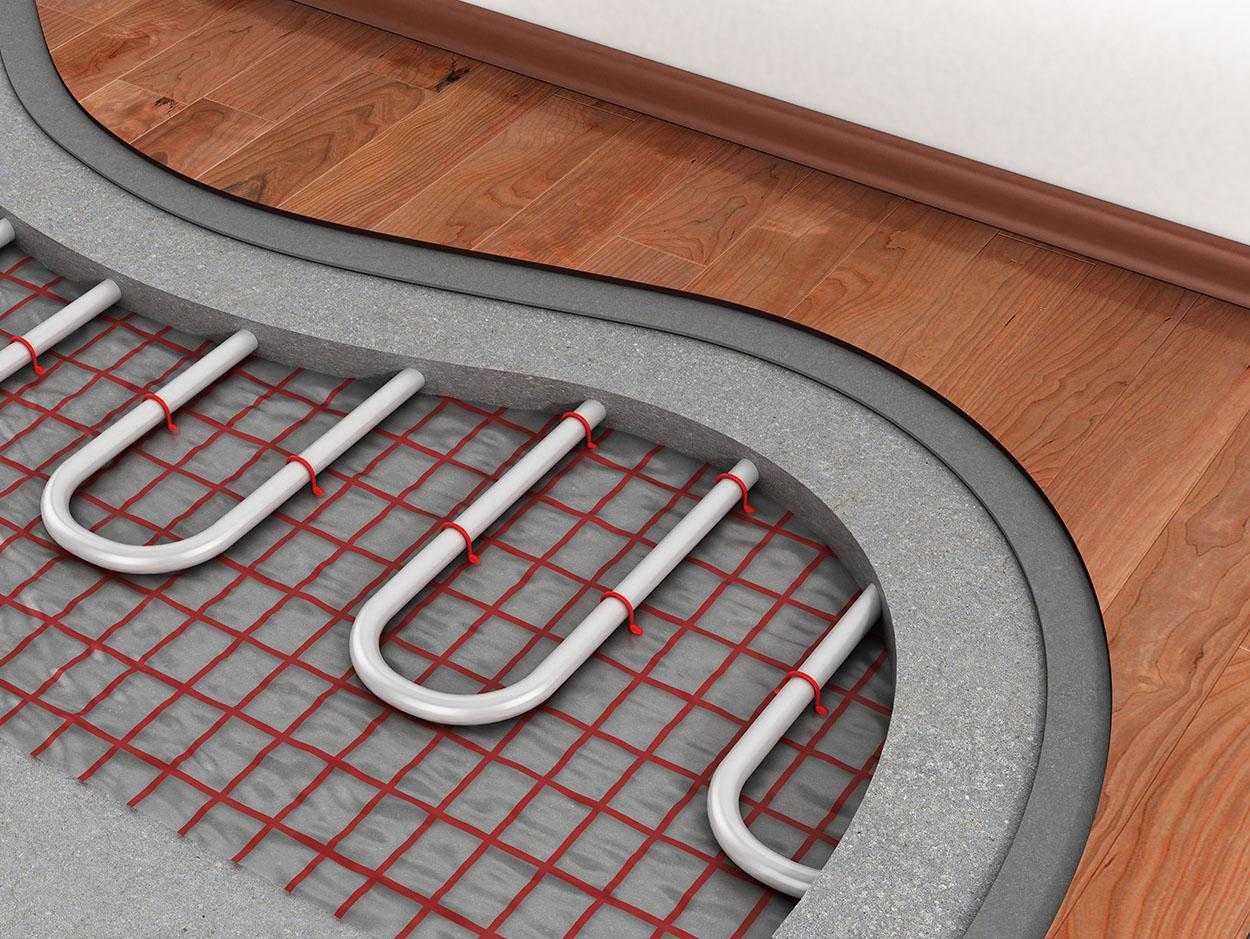

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Нагревательный электрический кабель

В основе любой системы теплый пол лежит нагревательный электрический кабель. Он выступает в виде основного нагревающего элемента. Управление происходит с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства необходимо напряжение в 220 в.

В состав кабельной системы входят кабельная нагревательная секция, основной ее элемент – двухжильный экранированный кабель, который соединен с одной стороны подводящим проводником, защищенным муфтой, а с другой – нагревательной жилой.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывают в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Достоинства кабеля заключаются в следующем:

электромагнитное поле, создающееся прибором, полостью безопасно для человека;
благодаря использованию в конструкции греющей жилы небольшой мощности, увеличивается износостойкость кабеля, сроки его эксплуатации;
простота монтажа;
экранирующая пленка обеспечивает электро-, пожаробезопасность изделия, защищает его от механических повреждений.

Монтаж на бетонный пол имеет ряд особенностей. Желательно теплоизолировать экструдированным пенополистиролом толщиной 20-30 мм или любого другого теплоизоляционного материала.

Далее требуется покрыть теплоизоляцию бетонной стяжкой 10-15 мм. Это позволит исключить контакт утеплителя с нагревательным элементом пола, иначе может произойти перегрев устройства.

После процедуры на пол укладывается и фиксируется монтажная лента. Кабель укладывают равномерно волнообразно по всей площади

Важно, чтоб его узлы не пересекались. Радиус изгиба обязан быть равен или более 10-ти кратного диаметра кабеля

Фиксируют устройство с помощью монтажной ленты, крепя ею выступающие части.

В одному терморегулятору возможно подключить от двух и более нагревательных кабелей. Холодный конец устанавливают в коробку в штробе, расположенной в стене. Датчики крепятся между полосами кабеля, выводятся в установочную коробку. К ней подводят питание 220 В от ближайшей розетки (+)

После укладки проверяют соответствие реального сопротивление греющей жилы со сведениями в паспорте. Подключить кабель можно перед установкой для проверки его работоспособности, после чего провести укладку и стяжку.

Муфты должны располагаться в стяжке бетона. Перед устройством стяжки составляют схему укладки кабеля, где определяют места для расположения соединительных муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя

Также запрещено запускать секции нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки должен вычисляться по паспорту.

Виды обогревателей

Самый простой способ обогреть лоджию или балкон зимой без центрального отопления — это установить обогреватель. Чаще всего для этого используют электрические приборы. Они различаются устройством и принципом работы. Прежде чем обогреть балкон зимой, учитывают размеры помещения и насколько качественный использован утеплитель. Большая площадь помещения нуждается в мощном обогревателе. Если же утепление и гидроизоляция выполнены некачественно, обогревать его вообще бессмысленно.

Обогрев тепловентилятором

В корпусе такого прибора соединены нагревательный элемент и вентилятор. Во время работы происходит нагревание окружающего воздуха и его распространение по всему помещению. Использование тепловентилятора уместно, если нужно отопить балкон быстро. Но постоянное его использование в качестве источника тепла неудобно. Он сильно шумит во время работы. К тому же его нужно постоянно выключать и заново включать. Иначе он перегреется и выйдет из строя. Плюсом его считают невысокую цену. Поэтому обогрев тепловентилятором — самый дешевый способ отопления.

Конвектор

Приборы конвекторного типа принудительно вызывают движение воздуха в помещении. Под его воздействием воздушный поток засасывается снизу и выходит из прибора сверху. Он быстро нагревает помещение до заданной температуры, а затем отключается на время. Устанавливать такой обогреватель можно на стене или на полу. Недостаток в том, что он вызывает сильное пересушивание воздуха и сильно увеличивает счет за электричество.

Масляный электрообогреватель

Обогреватель представляет собой металлический корпус, заполненный минеральным маслом. Под воздействием электричества сначала нагревается минеральное масло, а затем тепло переходит на корпус. Этот прибор нагревается только до +80 градусов. Он безопасный и не сжигает кислород в помещении, так как нагреватель находится внутри корпуса. Нагревание такого прибора происходит медленно, также медленно он остывает после выключения.

Инфракрасный обогреватель

Прибор разогревает воздух, генерируя излучение в инфракрасном диапазоне. Лучи от такого прибора сначала нагревают поверхности, встречающиеся на их пути, или человека, а окружающий воздух нагревается уже от них. Такие обогреватели принадлежат к числу самых эффективных. Они прекращают электроэнергию в тепло с минимальными потерями.

Недостаток такого обогревателя в том, что появляется тепловая тень. Тогда загромождение пространства большим числом предметов останавливает лучи. Тогда находящееся пространство за ним остается холодным.

Солнечные батареи

Этот способ отопления появился несколько лет назад. Его особенно удобно использовать в частном доме. Можно так отапливать и городскую квартиру в многоэтажном доме, но монтаж вызывает сложности. Из-за высокой стоимости солнечных панелей такой способ отопления нельзя назвать эффективным и экономичным. К тому же солнечные батареи не нагревают воздух в помещении самостоятельно. Они лишь аккумулируют солнечную энергию и способны направить ее в какой-нибудь электрический прибор.

Инструкция по установке теплого водяного пола

Подготавливаем поверхность. Любые неровности следует устранить заранее. Очистить от мусора и грязи.
Уложите теплоизоляционный слой. В качестве материала советуют выбирать пенопласт или экструдированный пенополистирол. Их незаменимым качеством считается низкий коэффициент теплопроводности.
Вдоль стен наклейте демпферную ленту. Она не даст цементу протекать из стяжки в утеплитель, а также ухудшать теплоизолирующие качества утеплителя.
Поверх гидроизоляции уложите металлическую или пластиковую сетку для армирования. Скрепите её с помощью проволоки. Сетка фиксирует металлопластиковые или полипропиленовые трубы. У труб такого материала есть свойство смещаться с места.
На сетку укладываем трубы по нашей составленной схеме. Укладка начинается с места, где устроен коллектор. Фиксируем трубы с помощью хомутов, но не затягивайте их туго. Примерный расход составляет две штуки на один метр. Расстояние между хомутами должно быть около метра, между трубами 10 – 30 сантиметров.
Устанавливаем коллектор. На концы труб надеваем гофру и подключаем.
Проводим гидравлическое испытание отопительной системы в течение 24 часов. Устанавливаем давление воды около 3-5 бар.
Если система работает исправно, то переходим к следующему этапу. Заливаем заполненные водой трубы бетонным раствором. Используем бетон не ниже марки М300. Минимальная высота над трубой 3 сантиметра. Помогает равномерно распределить тепло по поверхности.
Для полного высыхания смеси требуется около месяца. Позже приступаем уже непосредственно к финальному половому покрытию.

Видео инструкция:

Первый прогрев должен быть не раньше, чем через 3 недели после заливки.
При первом запуске поднимайте температуру относительно комнатной каждые 2 часа на 5 градусов. Медленный и планомерный нагрев не даст стяжке потрескаться.
Оптимальной температурой теплоносителя считается +40 — +50 °С. Стоит учесть, что комфортная температура водяного пола для паркета – 30 градусов, для кафеля – 26 градусов, на деревянном покрытии – 24 градуса.

Какой вариант выбрать

Водяной теплый пол

Отопление пола на балконе может осуществляться разными способами: водяным, электрическим, пленочным. Каждый из них имеет свои особенности, о которых нужно помнить при выборе.

Водяной теплый пол

Такое оборудование отличается сложным процессом монтажа. Для него используется масса дополнительных материалов: отражатель, сосуды, заглушки, хомуты. Такой вариант подходит для квартир, где организовано централизованное отопление. Может подключаться к стационарному котлу или работать автономно. Подобная конструкция в большинстве случаев недопустима для оборудования в многоэтажках из-за большого веса.

Электрический

Монтаж инфракрасного теплого пола

Электрическое отопление — довольно сложное и дорогостоящее. Для его укладки необходимо обустроить специальные каналы и запастись крепежами. Монтируется аналогично водяному — змейкой. Обязательно в комплекте устанавливается терморегулятор. Он контролирует температуру и дает возможность ее корректировать. Такая система не перегревается и не собирает воздух. Для данного обогревателя устанавливается отдельная розетка с мощностью 220-380 Вольт в зависимости от типа проводки в доме.

Пленочный или инфракрасный

Нагревательный элемент — тонкая пленка, оснащенная графитными стержнями, которые осуществляют функцию обогрева. Эти проводники принимают на себя ток, поступающий от электричества. Обогрев пола получается равномерным и эффективным. Такая конструкция больше подходит для обустройства в небольших помещениях. Для нагрева достаточной площади пола потребуются большие энергозатраты.

Типы систем электрического подогрева

Такое оборудование имеет только один технический недостаток – относительно большую мощность. Для положительного эффекта на балконе нужно предусматривать мощность не менее 200 Вт/м2. Если площадь балкона большая, то возникает заметная нагрузка на электрические кабели, в некоторых случаях приходится менять электрическую арматуру более мощной. В настоящее время можно установить одну из следующих систем электрического подогрева.

Тип подогреваКраткое описание фактических эксплуатационных характеристик

Кабельный
Самая первая система, применяется много лет для создания теплых полов в помещениях различного назначения. По стоимости относится к бюджетному варианту, очень надежная и долговременная. Профессиональные теплотехники настоятельно рекомендуют для подогрева пола на балконе использовать именно такую систему

Она имеет очень важное преимущество – потребитель самостоятельно формирует контур с учетом площади и формы пола. Ограниченные размеры часто не позволяют рационально использовать более современные системы подогрева, остаются холодные участки или зоны с двойным подогревом

Обе ситуации крайне нежелательны. Недостаток – надо иметь начальные знания физики для расчета длины кабелей с учетом требуемой мощности.
Электрические маты
Более современная разработка кабельного отопления. Теперь провода фиксируются в специальные маты, их можно сгибать, разрезать, создавать различные по виду и площади участки обогрева. Маты существенно упрощают и ускоряют процесс монтажа, их можно укладывать как на специально сделанное основание, так и на старые половые покрытия.
Инфракрасная пленка
Самая современная система, сочетает в себе преимущества устаревших вариантов и инновационные достижения науки. Единственный недостаток – высокая стоимость. Проводниками тока служат прочные углеродистые полосы из карбоновой пасты. Они длительное время не изменяют параметров сопротивления, не перегреваются и не перегорают. Могут гнуться, полиэтиленовая запайка полностью герметична. Пленка может применяться под любые финишные половые покрытия.

Устройство пола с подогревом состоит из нескольких слоев, сколько, из каких материалов и по какой технологии их делать – решение принимает мастер на месте после анализа фактических исходных данных.
