Терморегуляторы для радиаторов отопления: принцип работы и критерии правильного выбора

Классификация

Термостаты делятся по виду чувствительного элемента, находящегося внутри цилиндра. Здесь может находиться не только жидкость, но и газ. Газовые приборы быстрее реагируют на изменение температуры. Однако более точными считаются жидкостные, благодаря чему происходит качественное регулирование температуры батарей.

Такое оборудование может работать одинаково для всех видов отопительных систем. В однотрубной системе сопротивление термоклапана будет ниже, чем в двухтрубной. Терморегулятор подбирается в процессе проектирования системы отопления. Однако возможны случаи, когда установка осуществляется на уже смонтированную систему. При этом эффективность его работы будет ниже.

Изменение температуры батарей можно осуществлять с помощью ручных и автоматических моделей терморегуляторов. Наиболее выгодными являются приборы с автоматическим программным управлением. Принцип работы заключается в самостоятельном регулировании температуры в помещении и поддержании ее на заданном уровне в любое время суток. На работе таких моделей сказываются и дополнительные факторы, например, время суток.

Ручные приборы поддерживают температуру на том уровне, который был установлен владельцем квартиры. Электронный терморегулятор нагревает воздух до заданных параметров и затем отключается. Как только температура падает до конкретных пределов, он снова включается.

Как выглядит электронный терморегулятор

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
  2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
  3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
  4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе

Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

  1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
  2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
  3. Поворачивают головку до упора вправо.
  4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Виды терморегуляторов

По принципу действия термостаты подразделяются на механические, электронные и полуэлектронные. Каждый вид отличается устройством, принципом работы, имеет определенные достоинства и недостатки.

Механические

Устройство с ручной настройкой. Прибор состоит из термо клапана и высокочувствительной головки.

Механизм работает стабильно и качественно без внешней энергии по следующему принципу:

  1. Под температурным воздействием изменяется объем теплоносителя в системе.
  2. Сильфон воспринимает изменения и перемещает регулирующий золотник.
  3. Чувствительный элемент перемещает шток, который регулирует и контролирует подачу теплоносителя в радиатор.

Главные достоинства механических терморегуляторов:

  • низкая стоимость;
  • простота установки.

Но минусов у механических устройств больше:

  • меньшая эффективность;
  • необходимость постоянной регулировки;
  • быстрый выход из строя защитного колпачка.

Электронный

Электронный терморегулятор

Внутри этого устройства установлен микропроцессор, который отвечает за прогрев радиатора. Прибор оснащен датчиком, который замеряет, нагрев теплоносителя или воздуха в помещении. Полученные данные используются для настройки. Этот вид терморегулятора можно настроить поградусно.

Для регулировки электронного устройства используют кнопочную панель. Показатели отражаются на дисплее. Электронный прибор имеет в своей конструкции механическую часть, сходную с вышеописанным прибором. Сильфон в устройстве цилиндрический, стенки выполнены в виде гофры.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Внутри находится реагирующее на окружающую температуру вещество. При нагревании оно расширяется и повышает давление внутри. Положение штока изменяется, так регулирует объем теплоносителя. При понижении температуры происходит обратный процесс. Ресурс электронного терморегулятора – не менее 10 лет.

Производители предлагают пользователям 2 вида электронных приборов:

  1. закрытые – с автонастройкой;
  2. открытые – все настройки нужно вводить самостоятельно.

Полуэлектронные

Принцип их работы схож с механическим, но есть некоторые отличия. Сильфонная головка ориентируется на температуру в помещении. Датчик у приборов выносной. Он соединяется с рабочей частью капиллярной трубкой.

Кран регулировочный для радиаторов

Как правильно отрегулировать подачу тепла в батареях и выбрать подходящий кран для радиатора, узнаете в статье.

Запорные (перекрывные) краны

Самый простой способ отрегулировать температуру радиатора – установить на его входе запорный кран, который управляет подачей горячего теплоносителя из системы отопления.

В качестве запорной арматуры чаще всего используются шаровые краны с двумя крайними положениями – «открыто» и «закрыто»:

  • в открытом положении в радиатор поступает наибольший объем горячей теплонесущей жидкости;
  • в закрытом положении крана циркуляция теплоносителя полностью прекращается и радиатор остывает.

Шаровой кран с двумя положениями

Оставлять шаровой кран в промежуточном положении нежелательно, так как это быстро выведет его из строя.

Ручной регулирующий вентиль

Принцип работы регулировочного вентиля заключается в плавном изменении объема теплоносителя, поступающего в радиатор за определенную единицу времени.

Происходит это за счет изменения диаметра сечения проходного канала вентиля.

При повороте рукоятки в ту или другую сторону запорная головка перемещается относительного проходного отверстия клапана, увеличивая или уменьшая объем поступающей жидкости.

Необходимая температура радиатора устанавливается поворотом регулировочной рукоятки по соответствующим меткам на шкале.

Преимуществами ручных вентилей:

  • простота конструкции;
  • надежность в работе;
  • небольшая стоимость.

Главный недостаток заключается в необходимости периодического контроля и ручной корректировке работы вентилей.

Электронный терморегулятор

Данный тип терморегулятора состоит из клапана с запорной головкой и установленного на нем блока управления.

В блок управления входит:

  1. электронный датчик температуры;
  2. схема управления (как правило, на основе микропроцессора);
  3. панель управления с ЖК дисплеем и кнопками;
  4. исполнительный механизм в виде электромеханического реле.

Процесс регулирования температуры данным прибором происходит также, как и в термостатическом регуляторе, но при этом перемещение запорной головки клапана осуществляется не термоэлементом, а сердечником электромагнитного реле по сигналу от схемы управления.

Датчик температуры и панель управления могут быть выносными, совмещенными в одном корпусе или раздельно. Электропитание регулятора осуществляется от батареек или бытовой электросети.

электронный терморегулятор

Электронные терморегуляторы с микропроцессорным управлением обладают гораздо большими функциональными возможностями, позволяя с высокой точностью поддерживать заданную температуру и программировать различные режимы работы по часам, дням и т.д.

Как отрегулировать батареи отопления в частном доме

Чтобы тёплый воздух равномерно распределялся по всему жилому помещению необходимо спустить оставшийся в радиаторах воздух. Если не учесть это, помещение не будет эффективно прогреваться, а в одной из комнат, где есть радиатор с воздухом, будет существенно холоднее. Спускать воздух из радиаторов следует аккуратно, чтобы избежать возможного выброса горячего пара.

Как отрегулировать батарею в самой холодной комнате

Регулировка батарей отопления подразумевает открытие и закрытие регулировочных кранов на определённые позиции. Если к котлу присоединено три и более радиатора, то вентили на них открываются на разные уровни, чтобы они равномерно прогревались.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Какими бывают термостатические головки радиатора

Термостатические головки бывают следующих типов:

  • ручными;
  • механическими;
  • электронными.

У них одинаковое предназначение, но пользовательские свойства разные:

  • Ручные устройства работают по принципу обычных вентилей. При повороте регулятора в ту или иную сторону, открывается или прикрывается поток теплоносителя. Такая система будет стоит не дорого, она надёжная, но не очень комфортная. Для изменения теплоотдачи следует самим настраивать головку.
  • Механические — более сложные в устройстве, они могут поддерживать нужную температуру в заданном режиме. В основе прибора — сильфон, заполненный газом или жидкостью. Нагреваясь, температурный агент расширяется, цилиндр увеличивается в объёме и надавливает на шток, перекрывая всё больше проходной канал теплоносителя. Таким образом, в радиатор проходит меньшее количество теплоносителя. Когда газ или жидкость охлаждается, сильфон уменьшается, шток приоткрывается, в радиатор устремляется больший объём потока теплоносителя. Механический терморегулятор для радиатора отопления довольно удобный в использовании и популярный среди потребителей из-за простоты в обслуживании.
  • Электронные терморегуляторы большие по размеру. Кроме массивных термостатических элементов к ним идут в комплекте две батарейки. Штоком управляет микропроцессор. У моделей довольно большие функциональные возможности. Можно выставить температурный режим в помещении на определённое время. Например, ночью в спальне будет прохладнее, утром теплее. В те часы, когда семья на работе, температуру можно понизить, к вечеру повысить. Такие модели большого размера, устанавливать их надо на качественные отопительные приборы, чтобы без проблем эксплуатировать несколько лет. Стоимость у них довольно высокая.

Есть ли разница между жидкостным и газовым сильфоном? Считается, что лучше реагирует на изменение температуры газ, но такие устройства более сложные и дорогие. Жидкостные нормально справляются со своей задачей, но немного «неповоротливые» по реакции. Можно выставить требуемый температурный режим и выдержать его с точностью до 1 градуса. Поэтому терморегулятор с жидкостным сильфоном с успехом решает вопросы регулировки подачи теплоносителя в отопительный прибор.

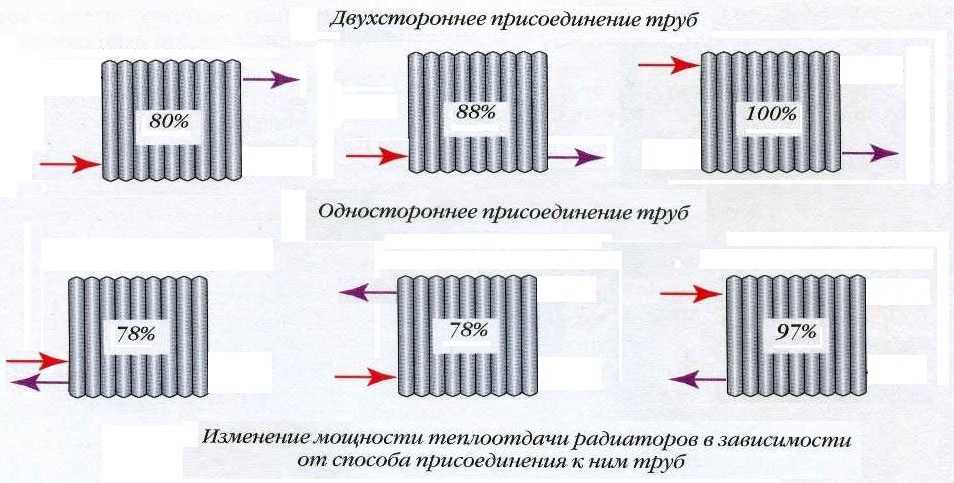

Как повысить мощность отдачи радиатора

Повышать мощность отдачи радиаторов можно только за счет повышения температуры теплоносителя. Или смены радиаторов на более эффективные (поменять старые, забитые, чугунные на современные биметаллические, алюминиевые, стальные и т. д.). Замена подводящих труб радиатора на новые, добавления дополнительных секций к установленным батареям и ещё ряда факторов, влияющих на это. Даже от способа подключения радиатора в систему отопления будет зависеть его температура.

Поэтому из выше изложенного становится ясно, что например, если у вас в квартире, имеющей централизованное отопление, радиаторы не справляются в полной мере со своей задачей, то поднять температуру теплоносителя вам не представится возможным, так как вы этим не занимаетесь и не можете этого делать

Поэтому стоит лучше обратить внимание на качество самих радиаторов или, например на утепленность окон и всей квартиры в целом. Возможно, будет рациональней вложить деньги допустим на новые стеклопакеты. В частном доме с индивидуальным отоплением пожалуйста, регулируйте температуру воды в системе котлом отопления, но опять же качество утепления дома основополагающий фактор тёплого дома

Возможно, система отопления у вас в норме и прибавляя котел, будете тратиться на энергоресурсах

В частном доме с индивидуальным отоплением пожалуйста, регулируйте температуру воды в системе котлом отопления, но опять же качество утепления дома основополагающий фактор тёплого дома. Возможно, система отопления у вас в норме и прибавляя котел, будете тратиться на энергоресурсах.

Термоклапан для радиатора отопления: классификация

Теперь поговорим о нижней части термостата — клапане (вентиле). В первую очередь нужно знать, что промышленность выпускает регулирующие устройства для разных систем. И использовать нужно только устройства для вашей системы.

Устройства для двухтрубных систем имеют, как минимум, в два раза большее гидравлическое сопротивление, чем для однотрубных. Это сделано специально, так как балансировка в этом случае происходит за счет падения давления на клапанах. Потому и устанавливают приборы с малым проходным сечением. Поставив такое устройство в однотрубную систему. вы наверняка будете мерзнуть. Потому будьте внимательны.

Есть термоклапаны для радиатор в однотрубной и двухтрубной системе. И использовать устройства для двухтрубной системы в однотрубной нельзя

Иногда модификации для однотрубных систем позиционируются как устройства для систем с естественной циркуляцией. У них гидравлическое сопротивление снижено, и их можно использовать в однотрубках.

В однотрубную систему устанавливайте термостаты с проходной способностью не ниже 3 (Kvs=3 и выше).

По способу подводки труб регуляторы температуры радиаторов бывают угловыми или прямыми (проходными). Встречаются еще осевые модели. Выбирают в этом случае в зависимости от типа подключения отопительного прибора. Если труба подходит сбоку, удобнее ставить прямой вентиль, если снизу — один из угловых.

По типу подключения термостатические вентили для радиаторов бывают прямыми и угловыми

Различаются термовентили и по материалу, из которого они изготовлены. Используют металлы, которые имеют хорошую стойкость к коррозии. На некоторые из них наносится еще дополнительное защитное покрытие (обычно никелирование или зхромирование). Итак, термостатические вентили изготавливают из:

  • бронзы, есть никелированная и хромированная;
  • латунь, есть никелированная;
  • нержавейка.

Понятно, что нержавейка лучше, но и стоят такие клапаны немало, а в продаже встречаются редко.

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя
Поэтому следует проявить осторожность и внимательность при работе с устройством.
Важно предусмотреть следующий момент — установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.. Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно

Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

  • рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
  • недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Стабилизация давления в системе отопления

Расширение воды в результате нагрева является естественным процессом. В этом показателе давление может превысить критическое значение, что неприемлемо с точки зрения эксплуатации отопления. С целью стабилизации и уменьшения давления на внутренние поверхности труб и радиаторы нужно установить несколько элементов отопления. Отрегулировать систему отопления в частном доме с их помощью будет намного проще и эффективнее.

Регулировка расширительного бака

Расширительный мембранный бак

Представляет собой стальную емкость, разделенную на две камеры. Одна из них заполняется водой из системы, а во вторую нагнетается воздух. Значение давления в воздушной равно нормальному в отопительных трубах. В случае превышения этого параметра эластичная мембрана увеличивает объем водяной камеры, тем самым компенсируя тепловое расширение воды.

До того как отрегулировать перепад давления в системе отопления нужно проверить состояние и настройку расширительного бака. Отрегулировать давление в системе отопления можно, приобретя модель бака с возможностью его изменять в воздушной камере. В качестве дополнительной меры устанавливают манометр для визуального контроля этого значения.

Однако при значительном скачке давления этой меры будет недостаточно. Так можно отрегулировать перепад давления в системе отопления в том случае, если оно не превышает критическое значение. Поэтому рекомендуется установка дополнительных устройств.

Как отрегулировать группу безопасности

Группа безопасности отопления

Эта группа приборов, включает в себя следующие элементы:

  • Манометр. Предназначен для визуального контроля работы системы отопления;
  • Воздухоотводчик. В случае превышения температуры воды 100 град избыток пара воздействует на седло клапана устройства, выпуская наружу воздух из труб;
  • Предохранительный клапан. Работает так же как и водухоотводчик, но нужен для слива избыточного теплоносителя из труб.

Как отрегулировать радиатор отопления с помощью этого блока? Увы, но он предназначен для предотвращения аварийных ситуаций во всей системе. Для батарей необходимо устанавливать другое устройство.

Кран Маевского

Конструктивно он схож с предохранительным клапаном. Особенностью являются небольшие размеры и возможность монтировать на патрубок радиатора с небольшим диаметром.

Для того чтобы правильно отрегулировать батареи отопления, нужно знать в каких случаях применяется кран Маевского:

  • Устранение воздушных пробок в радиаторах. Открыв клапан, выпускается воздух до тех пор, пока не потечет теплоноситель;
  • Настройка параметров критического значения давления. При возникновении аварийного расширения воды клапан открывается и происходит стабилизация давления в радиаторе.

Конструкция крана Маевского

Последняя функция является дополнительной и чаще всего не применяется. С этой задачей лучше всего справляется группа безопасности. Правильная регулировка отопления в доме должна включать в себя все вышеперечисленные элементы.

При самостоятельном регулировании двухтрубной системы отопления при работающем котле нужно постоянно отслеживать показания термометров и манометров.
