Как работает газовый котел на баллонном газе, особенности эксплуатации

Сжиженный газ

Многие котлы производятся таким образом, что при смене топлива можно использовать одну и ту же горелку. Поэтому некоторые владельцы выбирают метан и пропан-бутан для обогрева. Это вещество с низким показателем плотности. В процессе отопления выделяется энергия и происходит естественное охлаждение под воздействием давления. Расходование зависит от оборудования. Автономное снабжение включает в себя следующие элементы:

  • Сосуд или баллон, содержащий смесь бутана, метана, пропана – газогольдер.
  • Приборы для управления.
  • Система коммуникаций, по которым движется топливо и распределяется внутри частного дома.
  • Датчики для отслеживания температуры.
  • Запорная арматура.
  • Устройства автоматической регулировки.

Газогольдер должен находиться не менее, чем в 10 метрах от котельной. При наполнении баллона в 10 кубов для обслуживания здания в 100 м2 понадобится оборудование мощностью в 20 кВт. При таких условиях достаточно заправлять не более 2 раз в год. Чтобы высчитать ориентировочный расход газа, нужно в формулу R=V/(qHxK) вставить значение для сжиженного ресурса, при этом вычисления ведутся в кг, которые затем преобразуют в литры. При теплоте сгорания 13 кВт/кг или 50 мДЖ/кг получается следующая величина для дома в 100 м2: 5/(13х0,9)=0,427кг/час.

Так как литр пропан-бутана весит 0, 55 кг, выходит формула – 0,427/0,55=0,77 литров сжиженного топлива за 60 минут, или 0,77х24=18 л за 24 часа и 540 л за 30 дней. Учитывая, что в одной емкости находится около 40 л ресурса, расход в течение месяца составит 540/40=13,5 баллонов газа.

Как уменьшить потребление ресурса?

В целях сокращения расходов на обогрев помещения владельцы домов применяют различные меры. В первую очередь необходимо проконтролировать качество оконных и дверных проемов. При наличии щелей тепло будет уходить из комнат, что приведет к большему потреблению энергии.

Также одним из слабых мест является кровля. Горячий воздух поднимается вверх и смешивается с холодными массами, увеличивая расход в зимний период. Рациональным и недорогим вариантом будет обеспечить защиту от холода на крыше при помощи рулонов минеральной ваты, которую укладывают между стропилами, при этом не требуется дополнительной фиксации

Важно заняться утеплением стен внутри и снаружи здания. Для этих целей существует огромное количество материалов с отличными свойствами. Например, пенополистирол считается одним из лучших изоляторов, который хорошо поддается финишной отделке, также его применяют в изготовлении сайдинга

Например, пенополистирол считается одним из лучших изоляторов, который хорошо поддается финишной отделке, также его применяют в изготовлении сайдинга.

При установке оборудования для отопления в загородном доме необходимо рассчитать оптимальную мощность котла и системы, работающей на естественной или принудительной циркуляции. Датчики и термостаты контролируют температуру, в зависимости от климатических условий. Программирование обеспечит своевременную активацию и отключение при необходимости. Гидрострелка к каждому прибору с датчиками для отдельно взятой комнаты автоматически определит, когда нужно начинать обогревать площадь. Батареи оснащают термоголовками, а стены за ними покрывают фольгированной мембраной, чтобы энергия отражалась в помещение и не уходила впустую. При теплых полах температура носителя достигает всего 50°C, что также является определяющим фактором при экономии.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Применение альтернативных установок поможет снизить потребление газа. Это гелиосистемы и оборудование, работающее от силы ветра. Считается наиболее эффективным использование нескольких вариантов одновременно.

Расход на отопление дома газом можно высчитать по определенной формуле. Вычисления лучше проводить на этапе проектирования здания, это поможет выяснить рентабельность и целесообразность потребления

Также важно принять во внимание количество проживающих людей, КПД котла и возможность применения дополнительных альтернативных систем обогрева. Эти меры позволят сэкономить и значительно сократить расходы

Отапливаем загородный дом природным газом

Природный газ среди прочих видов топлива является лидером. При наличии современного эффективного котла хорошо утеплённый дом отапливается с минимальными затратами. Конечно, есть более дешёвые источники энергии, но они не автономны: твёрдое топливо нужно постоянно закладывать, электричество могут отключить, газ в баллонах и вовсе периодически заканчивается.

Особенности использования газовых котлов

При выборе котла нужно исходить из площади дома и гидравлического расчёта. Настенный конвекционный котёл справляется с отоплением трёхсотметрового дома. Можно установить конденсационное оборудование. Оно подходит для домов площадью до 400 м2. Такие котлы используют не только энергию топлива, но и парового конденсата. Их энергоэффективность значительно выше. Если вдруг производительности оборудования недостаточно, можно воспользоваться функцией «подключения в каскад».

Несколько лет назад стоимость котла для отопления была очень высока. Но теперь, когда это оборудование стало вполне доступным, использовать природный газ для обогрева дома и организации горячего водоснабжения выгоднее, чем любые другие виды топлива

Горячее водоснабжение может обеспечиваться электрическим бойлером, но если отопление частного дома основано на использовании природного газа, экономичнее использовать его для подогрева воды. Для этого нужно приобрести либо двухконтурный газовый котёл, либо дополнить имеющийся баком. Можно подобрать объём, исходя из бытовых нужд. Бойлерные колонки сохраняют запас воды нужной температуры. Проточный газовый котёл нагревает воду в момент подачи. После открытия крана сначала спустится холодная вода, и только потом пойдёт горячая.

Схема устройства такой системы

Схема системы газового отопления частного дома включает в себя источник тепла, от которого теплоноситель сначала расходится через коллектор по трубам к радиаторам, а затем, остывая, возвращается в котёл. Жидкость находится под давлением. Циркуляция в этом случае принудительная. Дополнительно могут устанавливаться воздухоотводчики, запорные краны, датчики протока и температуры, термоголовки. Регулировать температуру помогает автоматика.

Система может разрабатываться и под естественную циркуляцию, тогда в схему включается расширительный бак в самой высокой точке дома. Здесь можно сэкономить на датчиках температуры, воздухотводчиках и дорогостоящих насосах.

Разводка отопления может быть лучевой или тройниковой. Первая дороже за счёт большего метража трубопровода, но эффективнее и мобильнее, её проще ремонтировать во время отопительного сезона. Вторая дешевле за счёт меньшего количества труб, но она не даёт таких широких возможностей для регулирования температуры в отдельных помещениях, как лучевая разводка.

Количество радиаторов в системе определяется на основании теплового и гидравлического расчётов. Это самый правильный вариант и с технической, и с экономической точки зрения.

Отопительное оборудование на природном газу нуждается в минимальном сервисном обслуживании, которое, кстати, можно осуществлять своими силами. Топливо сгорает, не образуя твёрдого остатка. Чтобы не устанавливать дымоход, можно приобрести котёл с закрытой системой сгорания.

Основные плюсы отопления дома газовыми баллонами

Данная система наиболее часто используется при отоплении небольшой площади – до 100 м². Идеально подходит для дачных домиков, коттеджей, а также небольших частных домов.

Основные причины, по которым выбирают газобаллонное отопление:

  • Система отопления на баллонах обладает более высоким КПД, чем твердотопливные или электрические котлы. По средним показателям, для отопления площади в 100 м² хватает от 6 до восьми баллонов в месяц.
  • Для переоборудования системы не надо приобретать специальный котёл, достаточно установить новые форсунки на старом. Таким же образом систему можно вернуть в первоначальное состояние.
  • При установке баллонов отопительная система приобретает автономный характер – хозяин дома становится независимым от поломок и технического обслуживания центральной магистрали.
  • Покупая качественное газобаллонное оборудование, пользователь может не сомневаться в его долговечности. Для длительного срока эксплуатации данной системы необходимо только вовремя проводить техническое обслуживание, для которого обыкновенно выделяют время перед отопительным сезоном.
  • Высокий спрос на отопительные системы с баллонами. Это означает, что при необходимости систему можно быстро продать — как в сборе, так и по отдельности.

Конечно, ни одна система не может быть идеальной. Недостатки существуют в любых конструкциях: большой расход топлива, недостаточный уровень КПД, дороговизна технического обслуживания и ремонта. В газобаллонных системах это дополнительные затраты на заправку и транспортировку ёмкостей (баллонов). Также высокой стоимостью обладает монтаж системы и покупка следующих элементов: котла, газобаллонной установки, баллонов.

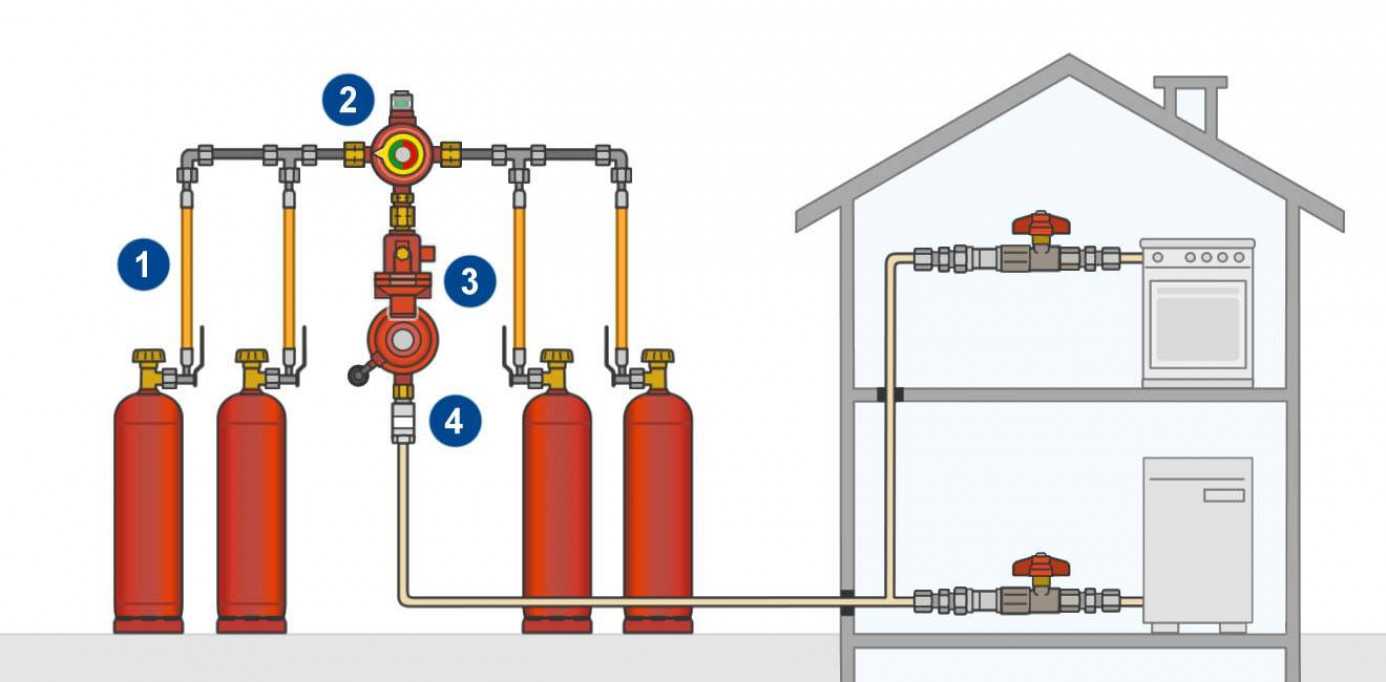

Комплектующие системы отопления на баллонах

Отопление на сжиженном газе делается с использованием следующих комплектующих элементов:

  • нагревательное оборудование с газовой горелкой;
  • редукторы для подключения баллонов;
  • емкости с топливом вместительностью 50 литров;
  • рампа;
  • резинотканевый рукав для присоединения трубопровода к котлу;
  • запорная арматура.

Схема подключения очень простая, поэтому может быть реализована собственноручно. Выбирая подходящий газовый котел, отдайте предпочтение агрегатам, работающим при минимальном давлении и при максимальном КПД. Учитывайте, для какого вида топлива предназначен котел. Есть агрегаты, работающие только на сжиженном газе. Но если в будущем планируется подключить магистральное газоснабжение, то лучше предпочесть универсальные модели, которые могут работать на разных видах топлива.

Горелка газового котла должна иметь узкие форсунки, которые предназначены для работы в условиях высокого давления баллонного газа. Агрегаты, рассчитанные на использование магистрального газа, имеют широкие форсунки. Если через такие приборы подавать сжиженное топливо, может произойти авария.

Котлы, предназначенные для работы на СУГ (сжиженном углеводородном газе), имеют специальные форсунки и газовый клапан. Чтобы самостоятельно переоборудовать обычный котел на работу с использованием сжиженного топлива, понадобится докупать необходимые детали.

КПД

Эффективность — один из важнейших параметров отопительной системы. Сжиженный газ стоит дороже магистрального, и к его стоимости нужно добавить затраты на перевозку.

КПД современного исправного оборудования может достигать 90-95%. Для расчета расхода газа для отопления, нужно знать общую площадь помещения: на 10 кв.м затрачивается примерно 1кВт мощности.

На отопление и подогрев воды в загородном доме в 100 кв.м потребуется около 2 баллонов в неделю и 8-9 баллонов в месяц. Можно соединить баллоны в группу: по правилам допускается использование системы баллонов до 15 шт. При этом газовые емкости должны находиться в закрытом металлическом шкафу.

Техника безопасности при эксплуатации газовых баллонов

Если используется сжиженный газ для отопления дома, то необходимо придерживаться требований безопасности:

  1. При замерзании системы запрещено использовать для разогрева баллонов открытое пламя. При любом возгорании в пределах дома емкости с топливом нужно убрать как можно дальше от огня.
  2. Если для емкостей с топливом нельзя выделить отдельное помещение, то устанавливать баллоны рядом с погребом или подвалом нельзя, потому что газ может опускаться вниз. Если он попадает в подвал, то это может привести к взрывоопасной ситуации или отравлению людей, спустившихся в помещение.
  3. При подключении емкостей обязательно устанавливается счетчик утечки, чтобы минимизировать вероятность взрыва и возгорания.
  4. Запрещено хранить пустые баллоны в доме. Для этих целей должна быть выделена отдельная постройка, располагающаяся не ближе 10 метров от дома.

Виды котлов на пропане

На рынке бытового оборудования представлены три вида агрегатов. Это одноконтурные, двухконтурные и конденсационные котлы. Они выполняют схожие задачи, но отличаются по принципу устройства и функционалу.

Особенности одноконтурных приборов

Котел с одним контуром предназначается только для отопления помещения и обычно ставится там, где нагрев воды решен каким-то альтернативным путем.

Стоимость одноконтурных котлов несколько ниже, чем у аналогичных устройств с двумя контурами. Это обусловлено тем, что оборудование выполняет лишь узконаправленную функцию – обогрев жилища

Модуль снабжается закрытой камерой сгорания, а в процессе работы пламя котла обогащается кислородом, поступающим из помещения, где размещено оборудование. Отработанные в процессе горения материалы отводятся на улицу через вертикальный дымоход, специально обустроенный для этой цели.

Нюансы двухконтурных изделий

Приборы, оснащенные двумя контурами, эффективно отапливают жилые помещения любой площади и обеспечивают домовладения горячей водой. Прогревают теплоноситель две горелки, поджигаемые с помощью запальника, оснащенного встроенной системой пьезоэлементов. Когда пламя загорается, в работу включается датчик температур. По достижению определенных показателей он дает сигнал автоматике, и доступ к камере сгорания прикрывается.

Если агрегат имеет закрытую камеру сгорания, для корректной работы и своевременного отвода продуктов горения необходимо обустроить коаксильный дымоход с тягой принудительного типа. Эта конструкция обеспечит равномерный приток кислорода к фитилю и позаботится о стабильном горении

Отработанные материалы и кислотные примеси выходят из помещения посредством дымохода, либо через вентиляционный отвод.

Как работают конденсационные агрегаты

Котел конденсационного типа поставляет в жилое помещение и отопление, и горячую воду для бытовых целей, но делает это несколько иначе, нежели двухконтурный. В конденсационном приборе холодная вода, оказавшись в теплообменнике, нагревается от горелки и горячего воздуха.

Конденсационный котел относится к высокотехнологичным видам оборудования и очень экономно расходует топливо. Температура уходящего газа на горелке составляет 40°C, а уровень КПД при этом достигает 97%. При этом теплопотери не превышают показателя 0,5%

Потом половина жидкости идет в коммуникации отопительной системы, а вторая половина поступает в краны для мытья, стирки и прочих хозяйственных нужд. Пройдя полный цикл, вода из радиатора возвращается в теплообменник и вся процедура повторяется заново.

Техника безопасности при работе с газовыми баллонами

Отопление пропаном требует соблюдения жестких мер безопасности. Кроме того, что нельзя ставить баллоны ближе 2-х метров от котла, не допускать попадания прямых лучей и перегревания. Еще недопустимо:

  1. В случае замерзания применять для прогревания баллонов открытый огонь. Вообще, огонь и емкости с газом – это взрывоопасное сочетание, поэтому если произошло случайное возгорание, тару с топливом следует убирать в первую очередь.
  2. При обустройстве помещения под баллоны необходимо позаботиться, чтобы рядом с помещением не было погреба, подвала. Газ не имеет запаха, но обладает физическим свойством опускаться вниз. Таким образом, человек, спустившийся в погреб, может отравиться. Также при незаметной утечке газа большие скопления топлива в погребе приведут к взрыву.
  3. Для минимизации рисков возгорания в систему нужно установить счетчик утечки газа.
  4. Хранить пустые баллоны в доме категорически запрещено. Склад с полными емкостями должен располагаться не ближе, чем в 10 метрах от жилого строения.

Правильное использование газовых баллонов

Ёмкости для хранения и транспортировки сжиженного газа должны проходить ежегодную поверку, если они эксплуатируются постоянно, если только в отопительный сезон – 1 раз в 2 года.

Баллоны нельзя устанавливать как в подвальных, так и в цокольных помещениях. Там, где будет установлен баллон, должен быть смонтирован цельный пол, без полостей, и свободного пространства. Данное требование обусловлено тем, что газ тяжелее воздуха, и при недостаточной герметичности системы, его скапливание приводит к возможности взрыва. Если других помещений нет, тогда подвал следует правильно оборудовать: смонтировать бетонный пол, а также устранить свободное пространство в стенах, если оно имеется.

Ёмкости не должны эксплуатироваться в наклонном положении или лёжа. Только вертикально, предварительно закрепив его стене с помощью специального хомута. Хомут препятствует случайному падению ёмкости. Чтобы баллон можно было проверить или быстро произвести замену, его следует устанавливать отдельно от основного оборудования. Рядом с используемым изделием, для лучшей практичности, можно смонтировать крепления для запасных емкостей.

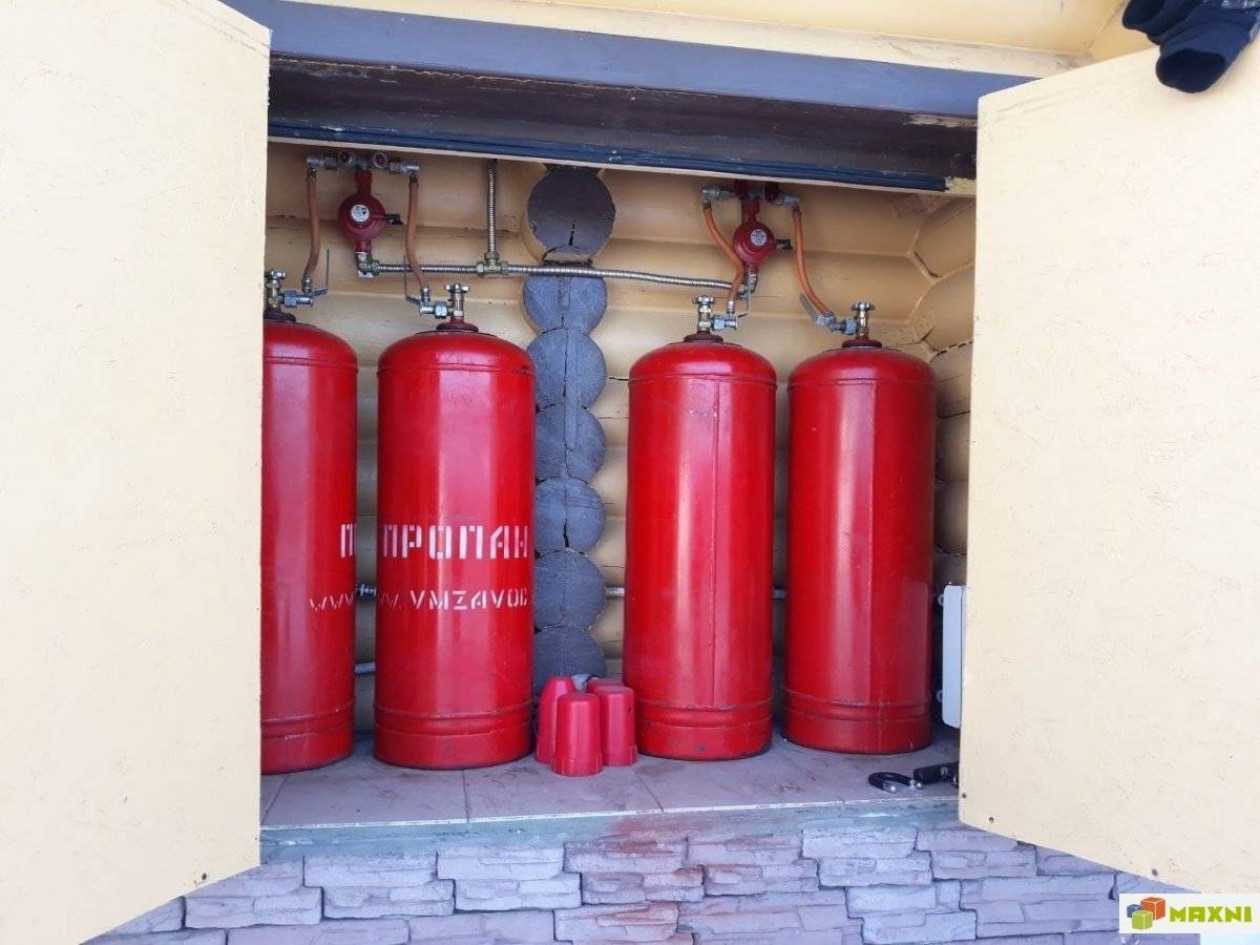

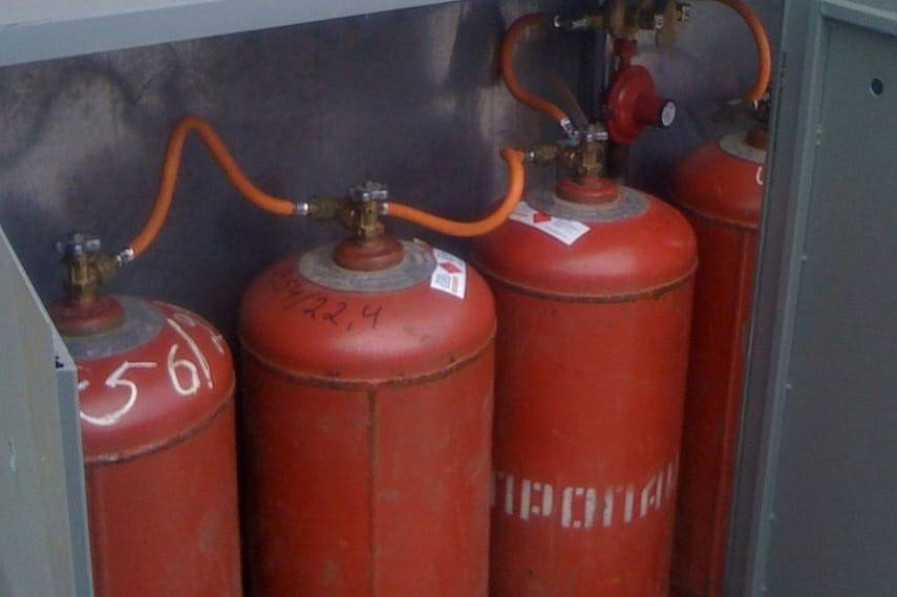

В уличном шкафу размещены четыре газовых баллона ёмкостью 50 литров и газобаллонная установка. При закрытом шкафе исключается случайное падение баллонов

Более подробно о шкафах для баллонов рассказано в видео ниже.

Газобаллонное оборудование в автомобилях и частных домах идентично, и при его эксплуатации следует руководствоваться основным правилом – не заполнять баллон полностью. У изделий, которые заполнены более чем на 90 %, резко сокращается эксплуатационный срок, а также возрастает возможность взрыва.

Газовые баллоны не следует оставлять под прямыми солнечными лучами — постепенный нагрев внешней поверхности изделия также может привести к взрыву.

Применяя в доме систему отопления построенную на использовании газовых баллонов, нельзя забывать о периодическом проведении технического обслуживания. Обыкновенно, пользователи стараются делать ТО перед отопительным сезоном, или сразу после его окончания.

7 Монтаж агрегатов

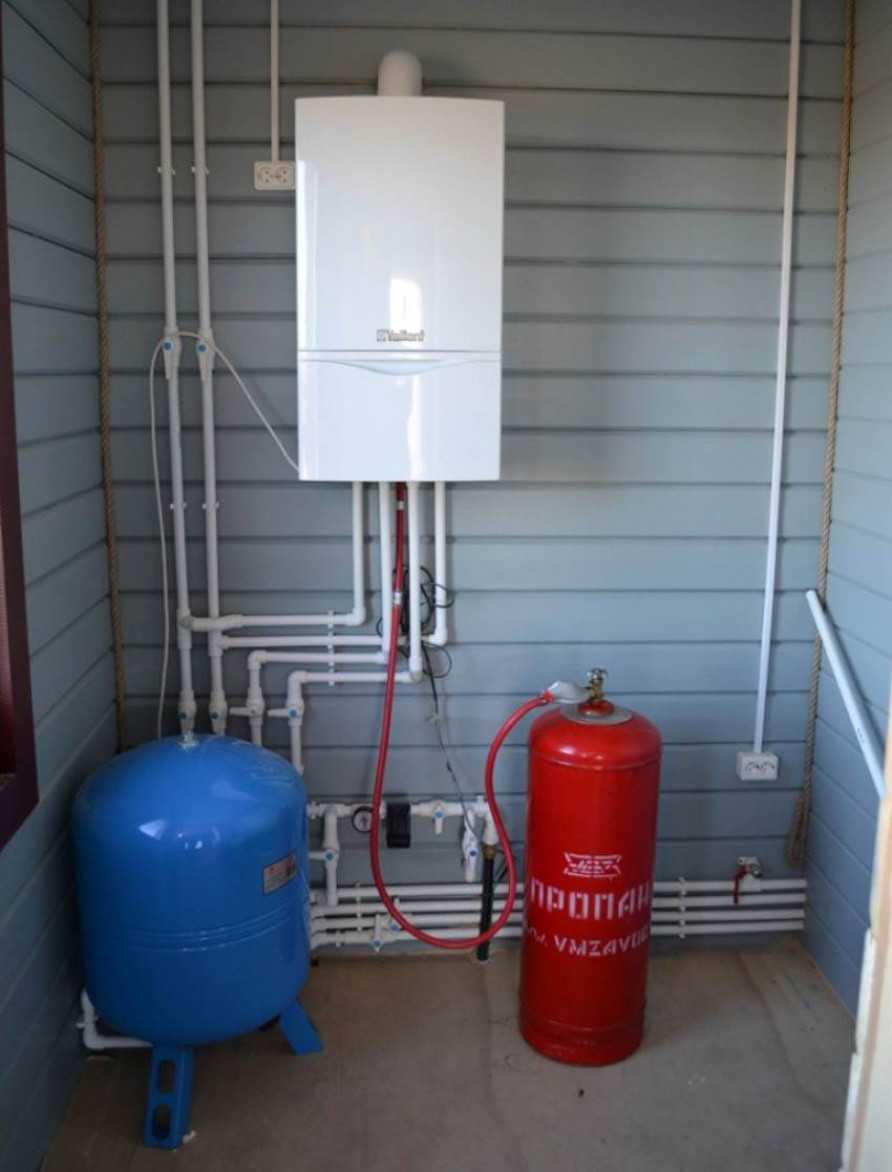

Баллон или группа баллонов подключается котлом с использованием специального редуктора, обеспечивающего пропускную способность на уровне 2 кубометра газа в час. Газовая емкость может иметь один клапан на все баллоны или отдельные регуляторы для каждой установки. При использовании редукторов значительно увеличиваются затраты на монтаж оборудования, но в таком случае обеспечивается максимально возможная безопасность его эксплуатации.

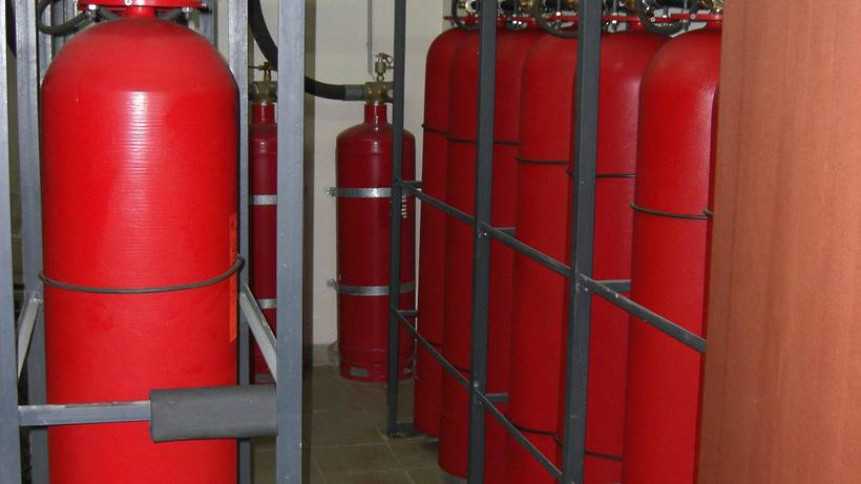

Емкости с баллонами устанавливают в тёплом отапливаемом помещении, проводя через стену патрубок, отвечающий за подачу газа к котлу. Располагать газгольдер необходимо таким образом, чтобы длина подающего патрубка была минимальной. Это гарантирует отсутствие проблем с давлением в системе, а котел будет гарантировано работать без перебоев даже при максимальном потреблении топлива.

Газовый котел на баллонном газе к тепловому контуру с радиаторами отопления подключается с помощью соответствующих фитингов и переходников. Необходимо правильно рассчитать длину трубопровода и количество установленных радиаторов. Такую схему должен планировать профессионал.

После установки оборудования выполняется пробный пуск, позволяющий определить отсутствие протечек газа. При необходимости интенсивность обогрева может увеличиваться или уменьшаться. Настраивается автоматика, которая позволяет оперативно изменять мощность котла, сокращая расход топлива и обеспечивая комфорт проживания в частном доме. В последующем потребуется на регулярной основе выполнять обслуживание техники, в том числе очищать горелку и перезаправлять газовые баллоны.

Такие теплогенераторы станут отличным решением для строений, где отсутствует подключение к центральному газоснабжению. Работа котла полностью управляется автоматикой, благодаря чему обеспечивается экономичность и универсальность его использования. Нужно лишь правильно подобрать агрегат с учётом его мощности и функциональности.

Как перевести котел отопления на сжиженный газ

Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.

Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:

  1. Необходимо изменить скорость подачи газовоздушной смеси.
  2. Потребуется установить комплект жиклеров для сжиженного газа.
  3. Настроить автоматику под другие рабочие параметры.

Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.

Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.

Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.

В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.

Форсунки для котла под сжиженный газ

В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:

  • Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.

  • После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.
  • Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.

Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.

Какой расход сжиженного газа у котла

Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:

  1. Производительность.
  2. Тип горелочного устройства.
  3. Настройка оборудования.

На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.

Каким газом выгоднее топить – природным или сжиженным

Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:

  • Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.
  • Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.

Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.

Выводы и полезное видео по теме

Как правильно организовать газификацию жилого помещения, используя газовые баллоны. Подключение котлов, особенности наращивания мощности системы в случае увеличения энергопотребности клиентов:

Особенности работы напольного отопительного котла, функционирующего на сжиженном топливе:

Установка современного. работающего на сжиженном баллонном газе котла – это оптимальный способ обустройства греющей системы в доме, расположенном вдалеке от централизованных коммуникационных сетей. Оборудование практично, долговечно, надежно и прекрасно справляется с поставленными задачами.

Если же в будущем возникнет потребность перейти на использование магистрального газового ресурса, полностью демонтировать агрегат не придется.

Достаточно просто вызвать специалиста, оплатить замену горелки, внести некоторые изменения в электронный узел управления, перенастроить клапан, и оборудование начнет полноценно функционировать в новом режиме, не доставляя хозяевам никаких проблем или неудобств.
