Как обеспечить тепло в доме без электричества

Виды газовых горелок

Система отопления.

Двухконтурные котлы настенного типа выпускают с открытым типом газовой горелки и с закрытым. Открытая газовая горелка в котле требует подачу необходимого количества воздуха для сгорания газа из помещения, где установлен газовый котел. Например, привычная схема типовой газовой колонки для нагрева воды.

Устройство с закрытой горелкой имеет изолированное пространство для сгорания газа от помещения. Забор воздуха для процесса горения производится снаружи здания. Чаще всего такие устройства подключены с помощью коаксиального дымохода, выходящего на наружную стену здания. Состоит он из двух труб, расположенных одна в одной. Через внешнюю трубу забирается воздух для горения, а через внутреннюю трубу удаляются продукты сгорания.

Возможно подключение с выбросом продуктов сгорания в предусмотренный дымоход здания и забор воздуха с боковым подводом трубопровода. Котлы с закрытой горелкой называют турбированными, так как они имеют встроенный электрический нагнетатель воздуха турбинного типа. Преимущество таких газовых приборов заключается в безопасности эксплуатации. Их работа не требует постоянного контроля подачи воздуха, проветривания помещения, исключено попадание продуктов сгорания в квартиру или дом. За счет избыточной тяги происходит более эффективное сгорание и более быстрый прогрев воды.

Устройство настенного газового котла.

Двухконтурные газовые приборы могут подключаться в бойлерном режиме. Такой режим работы подразумевает нагрев воды и последующее ее накопление в бойлере, а из него вода уже поступает в точки водозабора.

Конденсационные газовые нагревательные приборы отличаются тем, что их конструкция позволяет конденсироваться водяному пару, содержащемуся в продуктах сгорания газа. При процессе конденсации происходит выделение дополнительного тепла, которое используется или для контура отопления, или для контура ГВС. Схема может включать образование конденсата на первичном теплообменнике специальной формы или на дополнительным устройстве, которое расположено над первичным теплообменником.

Все газовые котлы двухконтурного типа обязательно включают в себя блок автоматики и контрольных датчиков для правильной и безопасной работы. Автоматика отслеживает заданные параметры нагрева воды в контурах, может совместно использоваться с выносными датчиками температуры воздуха в помещении. Датчики тяги, контроль аварийного отключения газоснабжения позволяют эксплуатировать котел наиболее безопасным способом.

Для долговременного использования газового прибора следует произвести грамотную установку, включающую в себя расчет мощности, монтаж в соответствии с нормами безопасности, качественно выполненные пусконаладочные операции.

Разновидности котлов

Отопительные агрегаты на дровах представляют собой отличную альтернативу газовым приборам. Они характеризуются множественными достоинствами:

1. Высокая эффективность – благодаря замедленному сгоранию топлива КПД достигает 90 %.

2. Длительная активность – объемная топка с мощным нагнетающим вентилятором способна обеспечить беспрерывную работу до 7 суток.

3. Экологичность – при сгорании органического топлива в атмосферу выделяется незначительное количество углекислого газа.

4. Экономичность – встроенная электроника помогает настроить оптимальный режим загрузки котла.

Отопительные агрегаты замедленного горения представлены на современном рынке в трех разновидностях.

Работают на угле, дровах или древесных брикетах. Благодаря небольшой топке сокращается период сгорания одной закладки. Чтобы обеспечить непрерывное функционирование в течение суток, топливо приходится засыпать 4-6 раз. Преимуществом классических котлов считается низкая цена.

Конструкция с объемным бункером и широким загрузочным проемом. Используются сухие сыпучие материалы. Автоматическое управление оптимизирует процесс сгорания. В зависимости от загрузки мощный котел работает от 6 до 24 часов. КПД составляет не более 75 %.

Функционируют по принципу сжигания древесных газов, выделяемых в процессе медленного тления. Конструкция обеспечивает высокую эффективность теплопередачи и быстрый нагрев теплоносителя. На одной загрузке печь работает до полного выгорания топлива, КДП – 85 %.

Схема дровяной печи с водяным контуром

Котлы по чертежам Василия Пустовойченко – это простые и доступные установки, которые можно сделать своими руками. В качестве основы используют цельносварную трубу, стальную бочку или газовый баллон б/у. Толщина металлических стенок должна быть не менее 3-4 мм. Это снижает выгорание металла и обеспечивает длительную бесперебойную работу оборудования. Высота основания варьируется от 800 до 1000 мм. От величины этого параметра зависит объем разовой загрузки топлива.

Схема котла отопления на дровах состоит из трех частей:

• загрузочный бункер – емкость для закладки топлива, высота которой меняется по мере его прогорания;
• топочная камера – участок, где происходит медленное тление дров и генерация газов;
• зона полного сгорания – закрытый поддон, где сжигаются древесные газы, накапливается зола и происходит отвод дыма.

Топочную камеру ограничивает распределитель воздуха. Это металлический круг толщиной 4-6 мм с отверстием в центре. Через него проходит телескопическая (или цельная) труба, подающая кислород в зону горения. Диск распределителя находится в движении, поэтому его диаметр немного меньше корпуса котла. В нагнетательную трубу воздух попадает из атмосферы, проникая через верхнюю заслонку.

Отработанные газы выводятся через дымоход, закрепленный в верхней части. Внизу на стенке располагается дверца, через которую удаляют золу и пепел. В котлах длительного горения твердое топливо сжигается практически полностью, поэтому отходы удаляют нечасто. Кроме того, в конструкции предусматривают точки для подключения подачи и обратного отвода воды. Также определяют место закрепления термометра и регулятора тяги.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Подогреть теплоноситель в водяном контуре можно двумя способами:

1. Сделать выносной накопительный бак, внутри которого пропустить трубу. Отработанные газы продвигаются по дымоходу и одновременно нагревают воду.

2. Пропустить трубу теплообменника через камеру сгорания. Подключить к ней змеевик, который располагается в накопительном баке.

Эффективность второго способа выше. Однако технология исполнения выглядит намного сложнее.

Технические характеристики котлов верхнего горения на твердом топливе

Котлы с верхним горением производятся с разными мощностями от 8 до 95 кВт. Отдельные модели могут достигать показателя в 1200 кВт. Чем больше показатель, тем эффективней работа агрегата и тем большую площадь можно будет обогреть. Котлы с минимальной мощностью рассчитаны для установки в небольших домах. Украинские «Бураны» с 40 кВт предназначены для отопления больших домов или складских помещений.

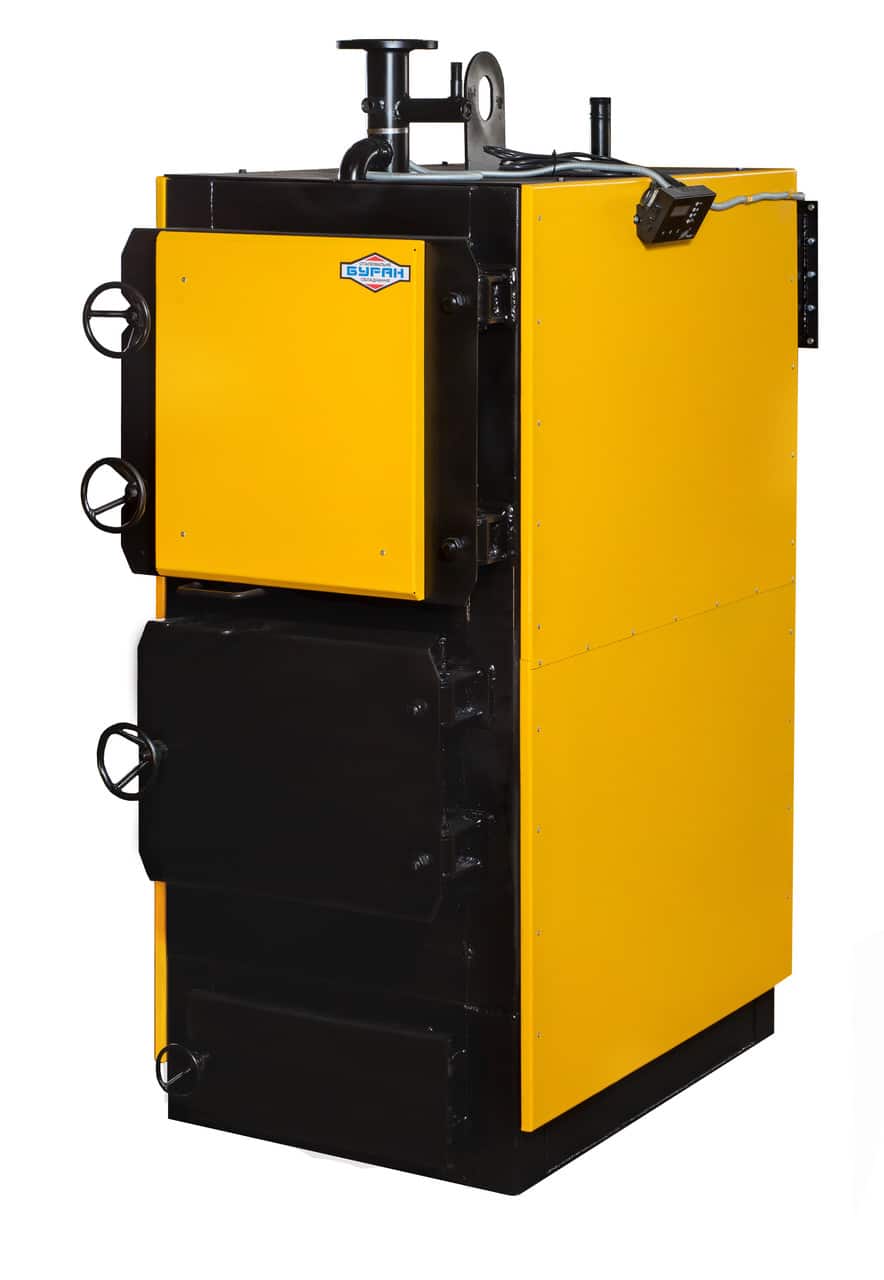

Твердотопливный котел БУРАН-EXTRA 1200

Материалы изготовления котлов — чугун или сталь. Чугунный теплообменник долговечней, но из-за своего большого веса может вызывать трудности при монтаже. Стальные теплообменники изготавливают из стали различного качества от низкосортной, до высококачественной, устойчивой к воздействию высоких температур. Помимо этого стальные котлы часто имеют защиту из шамотного кирпича.

Чаще всего котлы с верхним горением работают на дровах, но есть модели, в которые можно укладывать уголь, торфяные брикеты, стружку и другое топливо.

КПД котлов равен 85-93 %. Как заявляют производители, время работы прибора после одной загрузки дров составляет от 8 до 31 часов, а на углях до 5 суток. Среднестатистический недорогой котел выдает тепло в течение 5-8 часов.

Температура нагрева воды 70 0 C на дровах и 85 0 C на угле. Рекомендованная температура на входе от 60 0 C. Система отопления может быть как с естественной, так и с принудительной циркуляцией.

Принцип работы дровяных котлов длительного горения

Работа прибора начинается с тления топлива (дров, торфа, угля) в топке. Поскольку поступление кислорода минимально, время тления существенно увеличивается, благодаря чему топлива хватает примерно на 12 часов. Одной закладки достаточно на 80% дольше, чем в обычном котле, что позволяет экономно расходовать древесину. Кроме того, это дает возможность сократить время, которое необходимо для осуществления контроля над работой прибора. Подходит дровяной котел для дачи, частного дома, производственных помещений – обогрев будет качественный, и при этом на топливо не потребуется много денег.

Поскольку тление происходит длительное время, в бункере образуется газ, обладающий высокой теплотворной способностью. Он, поступив в камеру сгорания через огнеупорную форсунку, воспламеняется под воздействием кислорода. Во время работы котла сжигается множество тяжелых и опасных соединений, в том числе и сажа. Таким образом, в дымоход не попадают токсичные вещества и не загрязняют окружающую среду, а сгорают, отдавая при этом тепло. В дымоход поступает только негорючий, нетоксичный дым.

Виды и характеристика котлов длительного горения, подробное видео:

Как работает автономный газовый котел?

Аппарат подключают к газовому каналу и системе подачи воды. В зависимости от устройства, вода проходит через систему один или несколько раз.

Котлы более сложной конструкции оборудованы датчиками и автоматическими механизмами защиты от перегрева и аварийных ситуаций.

В составе такого оборудования есть минимум две горелки: основная и запальная. При включении пьезоэлемент разжигает запальную горелку, а от нее розжиг передается на главную.

Главная горелка прогревает теплообменник и после аппарат переходит в режим ожидания и сохранения тепла. При достижении нижних температур, процесс повторяется.

Как сделать своими руками?

Благодаря простой конструкции котел Холмова можно изготовить самостоятельно. Схема устройства и поэтапное описание поможет изучить весь процесс сборки поэтапно. На примере рассматривается самая простая модель с мощностью до 10 киловатт.

Размеры котла будут соответствовать таким параметрам:

• глубина с учетом дверки и горловины – 63 сантиметра;
• высота корпуса – 80 сантиметров;
• ширина – 47 сантиметров.

Как сделать котел Холмова своими руками

Для сборки отопительного агрегата следует приобрести материалы:

• толстостенные стальные листы толщиной не менее 3 миллиметров;
• шнур асбестовый с параметрами 15 х15 миллиметров;
• патрубок металлический длиной 47 миллиметров и поперечником 1 сантиметр;
• трубы разного диаметра – 15, 20, 40 и 115 миллиметров.

Сделать твердотопливный котел своими руками можно выполнить в такой последовательности:

1. Изготавливается внутренняя часть конструкции. Изначально сооружается водяное заграждение. Оно состоит из двух вертикальных стенок с дном и крышкой приваренным к ним. В центре, с помощью сварки, закрепляется металлический П-образный компенсатор. Торцы конструкции остаются незакрытыми. Водяная перегородка должна быть шириной 403 миллиметра, в глубину – 60 миллиметров, а ширина – 485 миллиметров.
2. Внутренние боковые стены котла вырезают из металлических листов шириной 540 миллиметров и высотой 770 миллиметров. Прямоугольник должен получиться не совсем правильным – в нижнем углу спереди получится вертикальная фигура величиной 80х208 миллиметров, а сверху на этой же стороне формируется горизонтальная прямоугольная конструкция с параметрами 387х30 миллиметров. На расстоянии 10,2 сантиметра от задней стенки и 2 сантиметра от передней с двух сторон проделывают для водяной перегородки отверстия.
3. Вырезается задняя сторона – 770х403 миллиметров и передняя – 562х403 миллиметров.
4. Все подготовленные детали с помощью точечной сварки соединяются в одну конструкцию.
5. Приваривается первая цельная рамка к верху собранного корпуса котла. Вторая должна иметь П-образную форму и крепится снизу. Между рамками и сторонами должен соблюдаться прямой угол.
6. Подготавливается третья рамка в виде буквы «П», которая должна поместиться внутри корпуса под водяным заграждением. Расстояние между ними должно быть 9 сантиметров.
7. К выступающим на переднем плане конструкции прямоугольникам горизонтально приваривают полосу из металла длиной 103 миллиметра и шириной 80 миллиметров.
8. С тыльной стороны вверху проделывается отверстие размером 115 миллиметров.
9. Из листов металла вырезаются наружные стенки. Они имеют простую прямоугольную форму и соответствуют размерам, передняя – 562х463 миллиметра, тыльная -77х463 миллиметра и боковые -77х546 миллиметров.
10. В передней стенке на одной вертикальной линии проделываются отверстия для компенсаторов. Их достаточно пару штук диаметром по 1 сантиметру. В углу с правой стороны вырезается круглый проем для термометра.
11. В задней панели корпуса добавляют два компенсационных отверстия, и по одному – для подачи, сливного клапана и дымохода.
12. В боковых стенках делают два отверстия на одной линии с подготовленным компенсатором водяной преграды. Далее сбоку конструкции в левой стенке проделываются круглые проемы для терморегулятора и обратной подачи теплоносителя.

Схема твердотопливного котла Холмова

После этого к специально подготовленным отверстиям приваривают компенсаторы. Все внешние стены привариваются к внутренней части. С помощью сварки подсоединяются патрубки, трубы дымовые, а сверху корпус по периметру камеры мс теплообменником четыре болта.

В собранный прибор заливается вода и нагнетается давление до 2,2 бар для проверки герметичности конструкции. При этом все патрубки должны быть заглушены. В конце приваривается днище котла.

Из металлического листа изготавливают порожек, размером 400х160х550 миллиметров с о 14 отверстиями. Он устанавливается на дне конструкции под водяной перегородкой. После этого вырезается конструкция двухслойной дверцы и ящика для золы. В конце изготавливается крышка, закрывающая камеры котла.

Отопительное оборудование шахтного типа, работающее на твердом топливе, обладает простыми эксплуатационными особенностями и достаточно эффективно. Соорудить такое устройство для обогрева загородного дома или коттеджа можно своими руками по принципу схемы сборки котла Холмова.

Самостоятельная установка аппарата

Сделанная печь длительного горения своими руками водяная на дровах должна быть правильно монтирована. Для того чтобы все манипуляции произвести верно, нужно придерживаться определенных правил установки:

1. Прежде всего необходимо сделать основание для изделия. Естественно, место для установки должно быть подходящим. Старайтесь монтировать котел в помещении, где не хранятся горючие материалы. Оно должно хорошо проветриваться. Желательно, чтобы в это помещение не было доступа маленьким детям.

2. Для изготовления фундамента можно использовать кирпичи и качественный бетон. Основание необходимо для того чтобы конструкция была установлена ровно. Тем более что представленный котел имеет достаточно большой вес.

3. Все соединительные швы должны быть предварительно проверены.

4. После подключения системы отопления котел можно будет проверить. Если все в порядке, значит, установка произошла верно.

Если вы не уверены в своих силах, лучше доверить эту работу специалистам.

Топ 5 лучших моделей

В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva — литовского производителя, Buderus — германская котельная марка, WATTEK — чешский котел ACV — бельгийский производитель котельного оборудования и австрийскую марку Wirbel.

Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.

Stropuva S 15 U

Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.

Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.

При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.

Цена: 91 500 руб.

Liepsnele L20-U

Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку — 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.

Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла — 80 С.

Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.

Цена: 110 000 руб.

Galmet Top

Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.

Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.

Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе — 87%. Теплообменник стальной, поэтому срок службы тоже не большой — 15 лет.

Цена: 89 000 руб.

Неделька КО-60

Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.

Высочайший КПД — 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.

Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.

Цена: 130 000 руб.

Универсал TA-40

Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.

В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.

Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам «отопление — ГВС» в 4-х режимах. Цена: 103500 руб.

Способ отведения продуктов сгорания

Котлы делятся на устройства с естественной или принудительной тягой. Во-первых обязателен монтаж дымоходной трубы. Во-вторых отведение продуктов сгорания происходит принудительным способом — благодаря встроенному в дымоходную трубу вентилятору.

Газовые котлы, работающие на естественной тяге, называют еще устройствами с открытой камерой сгорания. Необходимый для горения газа кислород забирается из помещения — в этом их недостаток. Необходим доступ наружного воздуха в помещение с котлом. Из-за чего получается небольшой сковзняк. Недостаток кислорода отрицательно влияет на здоровье.

Некоторые котлы оборудованы коаксиальным дымоходм. Их называют газовыми котлами с закрытой камерой сгорания.

Продукты сгорания отводятся через коаксиальный дымоход, называемое «труба в трубе». Это две трубы разных диаметров, вставленных одна в другую. Через трубу меньшего диаметра удаляются продукты сгорания газа. А в пространство между труб поступает свежий воздух с улицы, который нагревается внутренней трубой. В итоге увеличивается КПД котла.

Преимущества такого дымохода очевидны:

1. Кислород забирается с улицы.
2. Небольшой размер дымохода, так как коаксиальный дымоход можно устраивать в наружной стене, расположенной рядом с газовым оборудованием.
3. Такой дымоход может устанавлен в любом месте помещения и быть горизонтальным, наклонным или вертикальным, что позволяет .
4. Котлы с коаксиальным дымоходом более экономичными, хотя их стоимость выше.

Рейтинг ТОП-5 энергонезависимых газовых котлов

Рассмотрим особенности некоторых моделей энергонезависимых агрегатов:

Лемакс Премиум-12,5

Энергонезависимый напольный котел отечественного производства. Мощность агрегата — 12,5 кВт, поэтому площадь помещения не должна превышать 125 кв. м.

Модель оснащена стальным теплообменником, защитой от перегрева и контроллером подачи газа.

Основные эксплуатационные характеристики:

• КПД — 90 %;
• максимальная температура отопительной воды — 90°;
• давление в контуре отопления (макс) — до 3 Бар;
• расход природного газа — 1,5 м3/час;
• размеры (Ш-В-Г) — 416x744x491 мм;
• масса — 55 кг.

Фирма Лемакс дает длительную гарантию на свои котлы — пользователь получает техническое сопровождение в течение 3 лет.

Лемакс Премиум-20

Еще один напольный энергонезависимый газовый котел, изготовленный в Таганроге.

Его мощность составляет 20 кВт, что оптимально для большинства частных двухэтажных домов. Максимальная площадь для этого агрегата — 200 кв. м.

Параметры котла:

• КПД — 90 %;
• максимальная температура отопительной воды — 90°;
• давление в контуре отопления (макс) — до 3 Бар;
• расход природного газа — 2,4 м3/час;
• размеры (Ш-В-Г) — 556x961x470 мм;
• масса — 78 кг.

Одноконтурная конструкция предназначена для подогрева теплоносителя, но при необходимости можно подключить внешний бойлер косвенного нагрева.

Лемакс Патриот-12,5

Энергонезависимая парапетная модель из Таганрога. Котел, обладающий специфическими возможностями.

Энергонезависимый агрегат, но камера сгорания закрытого типа. Мощность котла 12,5 кВт, подходящая для обогрева 125 кв. м.

Основные технические характеристики:

• КПД — 87 %;
• максимальная температура отопительной воды — 80°;
• давление в контуре отопления (макс) — до 2 Бар;
• расход природного газа — 0,75 м3/час;
• размеры (Ш-В-Г) — 595x740x360 мм;
• масса — 50 кг.

Основным достоинством парапетных котлов является низкий расход топлива — почти вдвое меньше по сравнению с обычными моделями.

Siberia 11

Продукция ростовских изготовителей теплотехники. Агрегаты выпускаются в одно- и двухконтурном вариантах, что расширяет возможности выбора.

Мощность составляет 11,6 кВт, позволяя обогревать дом площадью до 125 кв. м.

Основные параметры:

• КПД — 90 %;
• максимальная температура отопительной воды — 90°;
• давление в контуре отопления (макс) — до Бар;
• расход природного газа — 1,18 м3/час;
• размеры (Ш-В-Г) — 280x850x560 мм;
• масса — 56 кг.

Ростовские агрегаты положительно оцениваются специалистами и рядовыми пользователями.

MORA-TOP SA 40 G

Чешский газовый энергонезависимый котел мощностью 35 кВт предназначен для использования в помещениях до 350 кв. м. Массивная конструкция оснащена чугунным теплообменником.

Параметры:

• КПД — 92 %;
• максимальная температура отопительной воды — 85°;
• давление в контуре отопления (макс) — до Бар;
• расход природного газа — 3,9 м3/час;
• размеры (Ш-В-Г) — 630x845x525 мм;
• масса — 151 кг.

Чугунный теплообменник имеет секционную конструкцию из 5 отделов. Имеются датчики давления и температуры.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.
