Как подключить встроенный газовый духовой шкаф: подробный инструктаж с полезными советами

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки

Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально

Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу

Рис. 23. Схема крепления духовки к корпусу тумбы

Рис. 24. Установка электрической духовки

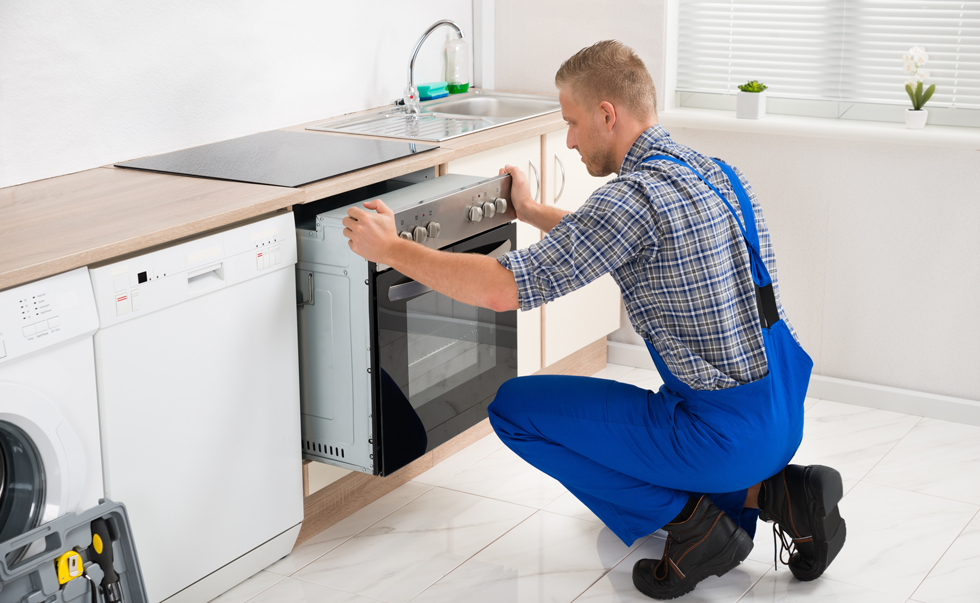

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

• необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
• Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.

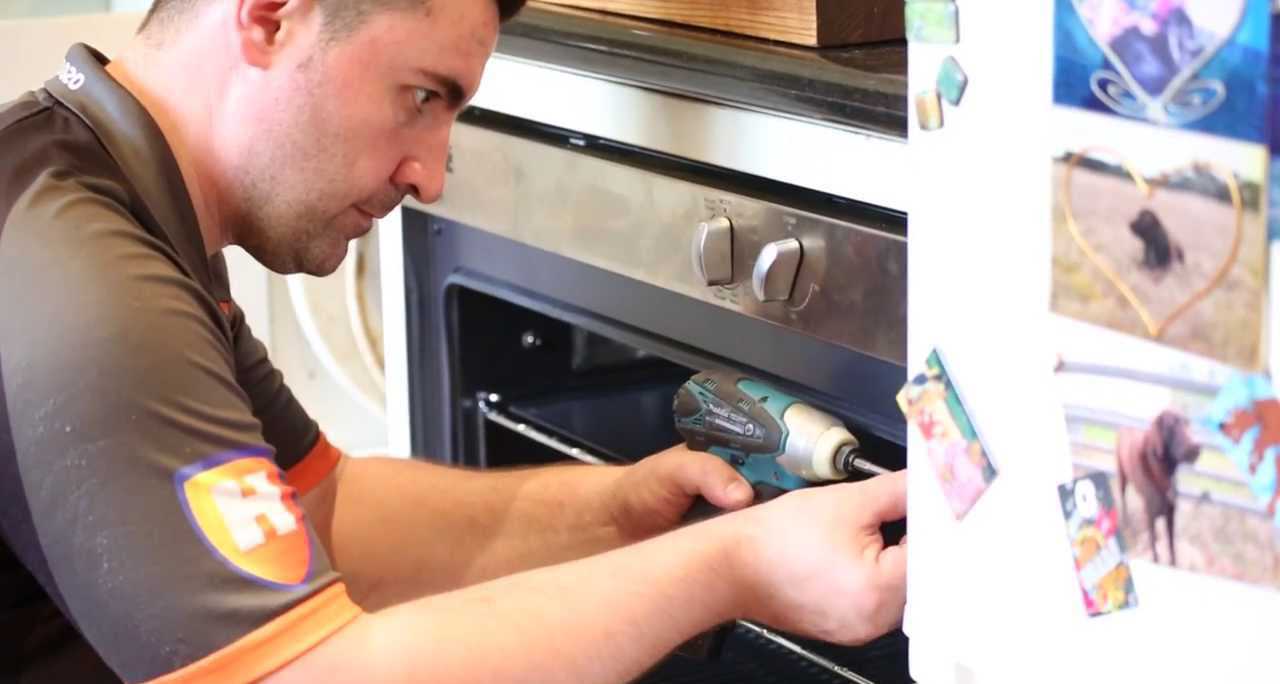

• Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Установка духового шкафа своими руками: тонкости подключения газовой духовки

Большинство людей при подключении духовки данного типа отпугивает необходимость ее подсоединения к газопроводу – такое уж сложилось мнение, что все работы, связанные с этим энергоносителем, должны выполнять соответствующие службы.

Но расслабляться не следует – если что-то будет сделано не так, вас оштрафуют и заставят все переделывать. Именно этот момент и отпугивает людей.

На самом деле все достаточно просто, и отсекающий газовый кран можно даже не трогать – отсоединяем от него газовую плиту или варочную поверхность и прямиком на наружный патрубок крана навинчиваем хороший и качественный тройник. Навинчиваем его с помощью пакли – саму резьбу, а потом и паклю нужно хорошенько смазать краской и только после этого накрутить и туго затянуть тройник. После этого два ответвления тройника оборудуются кранами (у газовых кранов желтые ручки, и это нужно помнить) – они устанавливаются точно так же, как и тройник. После установки все стыки нужно проверить на герметичность – открываем центральный кран (тот, который расположен до тройника) и все стыки промазываем мыльной водой. В случае утечки газа пойдут пузыри, и это означает, что все нужно переделывать.

Подключение газового духового шкафа фото

А если пузырей нет, то значит смело можно двигаться дальше и приступать к непосредственному решению вопроса, как подключить духовой шкаф? Шкаф и предназначенный для него кран соединяются между собой гибкой подводкой – если хотите получить долговечное и качественное соединение, то лучше использовать гофрированный металлорукав. В накидную гайку вкладывается предварительно смазанная солидолом прокладка – после этого гайка прикручивается и с силой затягивается ключом. Не перестарайтесь, иначе гайка может лопнуть!

В принципе все, после того как с подключением шланга будет покончено, и проверка герметичности шланга мыльной водой будет выполнена, духовку можно устанавливать в нишу и проверять на работоспособность. Да, и не забудьте о том, что большинство газовых духовок требуют подключения к электросети – это и подсветка, и такие функции, как газконтроль, и многое другое.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

Подключение к электросети

Встраиваемые духовые шкафы отличаются высоким энергопотреблением, что предполагает прокладку дополнительного кабеля с увеличенным сечением. Оптимальным вариантом для большинства моделей будет жила на 2,5-4 мм.

Техника такого плана работает, как правило, с заземлением, где токоведущий кабель отводят к отдельному автомату. Последний должен иметь запас по мощности как минимум в 10%. Если монтаж происходит в многоквартирном доме, то оборудование заземляется на шину общего щитка.

Духовой шкаф нельзя подключать в обычную розетку

В частном секторе допускается подключение к специальным розеткам (европейского типа на три контакта), но только в том случае, если местная проводка имеет достаточно большое сечение. Если провода идут от распределительной коробки, а в качестве приёмника используется обычная розетка, то заземлять придётся вручную с оглядкой на цвет жилы и типы клемм.

Маркировка кабеля:

• зелёный – земля;
• коричневый – фаза;
• голубой – ноль.

Клеммы (литеры на контактах):

• РЕ – земля;
• L – фаза;
• N – ноль.

Нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку. При выборе второго способа подключения вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши.

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

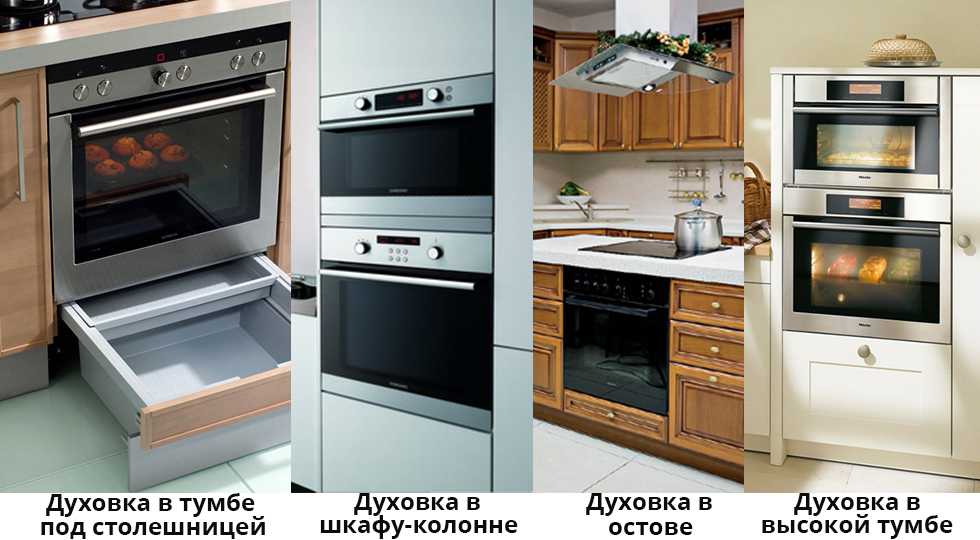

Установить выбранную духовку можно двумя способами:

1. Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
2. Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

1. В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
2. Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
3. Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
4. Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
5. Поместить нулевой провод (синий) на клемму с буквой «N».
6. Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
7. Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
8. Затем устройство вставляется в предусмотренное место и закрепляется.
9. После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Самостоятельно устанавливаем газовый духовой шкаф с учетом всех правил и требований

Как правильно выбрать духовой шкаф

Прежде чем переходить к выбору шкафа, необходимо знать следующее. Духовые шкафы по своему конструктивному предназначению делятся на две группы: зависимые и независимые.

Первые, как правило, зависят от варочной панели, поэтому установка такого оборудования происходит по классической схеме – сверху варочная панель, а под ней духовка.

Независимая духовка в свою очередь может быть установлена в любом пригодном для пользователя месте. Поэтому сегодня именно такой тип оборудования становится популярнее.

Духовой шкаф независим от варочной панели и может быть установлен в любом удобном месте

Но и здесь есть выход – газовые баллоны, которые также позволяют существенно экономить электроэнергию в доме. Выбирая устройство для кухни, стоит, прежде всего, опираться на собственные предпочтения.

Необходимо определиться с наличием определенных функций, которым сможет похвастаться газовый духовой шкаф.

Подключаем газовый духовой шкаф

Процесс установки начинается с правильного размещения духовки в нише

Стоит помнить, что духовой шкаф выделяет тепло, поэтому важно соблюдать зазор между стенками шкафа и ниши. В противном случае устройство может выйти быстро из строя по причине неправильного распределения тепла

Следует учитывать следующие расстояния:

• от задней стенки духовки до стены должно быть не менее 40 мм;
• по бокам по 50 мм;
• от стенки ниши до дна газового духового шкафа должно быть в пределах 90 мм.

Отличия подключения газового шкафа от электрического состоит в правильном подсоединении источника питания. Модели газового типа работают за счет подключения гибких шлангов к газовой магистрали.

Для подключения шкафа используется медная трубка или сильфонный шланг

Если газовый шкаф зависим от варочной панели, то в таком случае необходимо подключать две газовые ветки к двум разным кранам остановки подачи газа. Для подключения к центральной газоснабжающей линии применяется медная трубка или сильфонный шланг.

В большинстве случаев подходит 0,5 дюймовая труба с наружной резьбой. Металлическая труба либо сильфонный шланг присоединяется одинаково. После установки необходимо проверить правильность подключения.

Внимание! Правильная установка подразумевает под собой полноценную герметизацию участков соединения. Данная работа требует основательного подхода и наличия некоторых навыков, поэтому, если есть сомнения в проведении работы, то лучше всего обратиться за помощью к профессионалам

Советы по подключению газового шкафа

Шланг в оптимальном варианте должно быть по длине не менее двух метров. Исключите любые «наращивания». Лучшим вариантом будет наличие только двух переходников, большее количество допускать не нужно. Это самые основные правила подключения газового оборудования, которые необходимо соблюдать при установке устройств газового типа.

После проверки всех составляющих, полной герметизации участков соединения, необходимо приступать к настройке минимального огня горелки, входящих в запирающий клапан контактов термопара.

Внимание! Перед тем как начать пользоваться газовым устройством, необходимо убедиться в том, что нет утечки газа. Проверить утечку можно самым древним и элементарным способом

Берется обычная мыльная пена, наносится на участки соединения и прочие места потенциально способные пропускать газ. Если мыло стало пениться, то это свидетельствует об утечке. Чтобы их ликвидировать, следует обратиться в газовую службу за помощью к специалистам, либо же устранить их самостоятельно

Проверить утечку можно самым древним и элементарным способом. Берется обычная мыльная пена, наносится на участки соединения и прочие места потенциально способные пропускать газ. Если мыло стало пениться, то это свидетельствует об утечке. Чтобы их ликвидировать, следует обратиться в газовую службу за помощью к специалистам, либо же устранить их самостоятельно.

Установка газового духового шкафа

Именно за счет правильной и корректно проделанной работе можно достичь стабильной и безопасной работы устройства. Духовка должна прочно закрепляться в своей нише, обязательно стоит использовать только надежные крепежные элементы.

Газовую духовку крепят на абсолютно ровную поверхность, поэтому стоит прибегнуть в такой работе к услугам строительного уровня.

Если все работа проделана грамотно, то пользование духовым газовым шкафом принесет только одно удовольствие, а также разнообразит меню ваших родных и близким новыми, ароматными блюдами.

Возможные проблемы

Основная проблема в процессе монтажа связана с высотой модели. Например, духовки с ручками не помещаются в нишу, имеющую высоту 598 мм. Если модель с фасадной панелью управления — ей необходима ниша, как минимум, на 600 мм.

В каких случаях конструкция модели не подвергается изменениям?

1. При не законченном гарантийном обслуживании.
2. При отсутствии у хозяина необходимых знаний в электротехнике.

Если потребитель решает вернуть духовой шкаф до окончания гарантийного срока, он должен знать о случаях, когда модель не примут:

• с признаками вскрытия: повреждением болтов, пломб и т.п.;
• с повреждёнными грызунами механическими частями и узлами;
• с нарушением рекомендаций производителя во время доставки домой;
• с повреждением электрической части духовки параметрами напряжения, которые ей не подходят. Это происходит в случае игнорирования критически возможных пределов, указанных в инструкции к духовке.

Потребитель может столкнуться с проблемами:

• регуляторов мощности;
• дверных петель;
• элементов, отвечающих за нагрев и поджиг;
• резинок уплотнительных;
• термостата;
• штоков, удерживающих пружины.

При треснувшем регуляторе мощности прибор, хоть и с дискомфортом, но будет работать, а вот со сломанным нагревательным элементом пользоваться духовкой затруднительно. Вышедшая из строя лампочка или треснувшее стекло также способны ухудшить её работу.

Вовремя устранённые неполадки вернут комфортное функционирование духовому шкафу.

Небольшой ремонт допустимо выполнить и самому, поскольку оригинальные запасные части для популярных духовок есть в доступной продаже.

Сложный ремонт необходимо доверить мастеру. Можно вызвать специалиста на дом, или доставить неисправную духовку в сервисный центр.

Монтаж духовки электрической

Традиционный способ установки духовки — это изготовления специальной тумбы, хотя вы можете встретить много вариантов установки духовок в пеналы совместно с другой встраиваемой техникой.


Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки

Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально

Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Остаётся только подключить плиту к розетке и установить в корпус. Корпус электрической духовки крепится саморезами к торцам корпуса для духовки через штатные отверстия.

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу

Рис. 23. Схема крепления духовки к корпусу тумбы

Рис. 24. Установка электрической духовки
