Сифон для душевой кабины с низким поддоном своими руками

Сифоны для душевых кабин с поддоном

Производители кабин часто используют уникальные инженерные решения поддонов, которые сложно отнести к какой-либо распространенной категории сифонов.

Большинство моделей можно разделить по двум принципам:

  • по механизму действия;
  • по типу конструкции.

В характеристиках их устройства стоит разобраться более подробно.

Галерея изображенийФотографии из Конструкция и тип водостока для душевой кабины напрямую зависят от высоты поддона. Она должна неплотно входить между дном сантехники и полом ванной комнаты. Для низких поддонов выпускаются почти плоские сливные устройства, к которым подсоединяется боковой сливной патрубок. Сейчас в продаже предлагается широкий ассортимент сливных устройств. Большинство из них выпускается для обычных поддонов средней высоты. Для устройства высокого душевого поддона подойдет любое водоотводное устройство, даже предназначенное для ванной комнаты

Классификация сифонов по механизму действия

Различия в принципах действия механизма делят существующие сифоны на 3 основные группы.

Первая группа состоит из простых сифонов. Они входят в комплектацию большинства экономичных душевых кабин на отечественном рынке. Принцип работы этих сифонов прост: сверху сливное отверстие закрывается пробкой, после чего вода начинает собираться в отстойнике. Когда вы снимаете пробку, вода уходит в канализацию.

Вторая группа – это ручные сифоны. В такой конструкции на стене появляется ручка управления, при ее повороте регулируется сливное отверстие.

Такой механизм действия особенно удобен для людей с ограниченными возможностями, которым сложно нагнуться, чтобы вручную закрыть отверстие шипом.

Третья группа – это система click-clack. В таких сифонах заглушка постоянно находится над сливным отверстием и в то же время действует как переключатель положения «открыто / закрыто».

При первом нажатии на колпачок ногой он немного приподнимается и открывается сливное отверстие, а при повторном нажатии колпачок фиксируется в закрытом положении и не дает стечь воде.

Конструктивная классификация сифонов

В зависимости от технических характеристик гидравлического запорного механизма сифоны делятся на 3 типа.

Первый тип – это бутылочные сифоны. В квартирах их обычно устанавливают на кухонных мойках. Этот тип сифона получил свое название из-за своей продолговатой формы. Мусор оседает на дне бутылки, которое легко откручивается и очищается от грязи.

Водонепроницаемость обеспечивается внутренним устройством сифона, что также предотвращает попадание крупных предметов в систему бокового гофрированного водоотвода.

Недостатком такого сифона является его объем и длина, поэтому для его установки на душевую кабину требуется большой зазор между полом и поддоном.

Второй тип – это классические трубчатые сифоны. Среди систем слива воды из душевых кабин наиболее распространены сифоны в форме букв U и S. Формирование гидрозатвора происходит непосредственно в изгибе трубы.

Такие сифоны отличаются надежностью и долговечностью, а их компактные модификации используются в большинстве бюджетных душевых кабин.

Недостатком сифона такого типа является неудобство разборки и чистки, особенно в ограниченном пространстве под душевым поддоном.

Третий тип – гофрированные сифоны. Этот тип сифонного слива представляет собой полую трубку в форме уголка, один конец которой прикреплен к отверстию поддона, а другой входит в гофрированную трубку.

Сифон может быть установлен под любым углом к ​​горизонтальной плоскости, что делает его удобным при нестандартных вариантах размещения водостока. Эту модель часто используют в душевых кабинах с низким основанием.

Уловитель запаха в гофрированных сифонах формируется вручную вдали от слива. Для этого трубу сгибают в П-образную форму и фиксируют в этом положении ниже уровня отверстия в поддоне.

Также существуют эксклюзивные варианты сифонов, сочетающие в себе черты сразу нескольких вариантов дизайна.

Установка сифона для душевой кабины своими руками

Процесс монтажа сифона для душевого поддона требует точного выполнения всех рекомендаций. Среди них наиболее важными являются следующие:

Не рекомендуется размещать поддон на высоте более 20 см. При этом также нецелесообразно устанавливать его ниже 8 см;
Следует стремиться к тому, чтобы труба, идущая от выпуска к канализационному отверстию, имела минимально возможную длину. При этом трубу следует размещать с уклоном, который должен составлять 1-1,5 см на каждый метр длины;

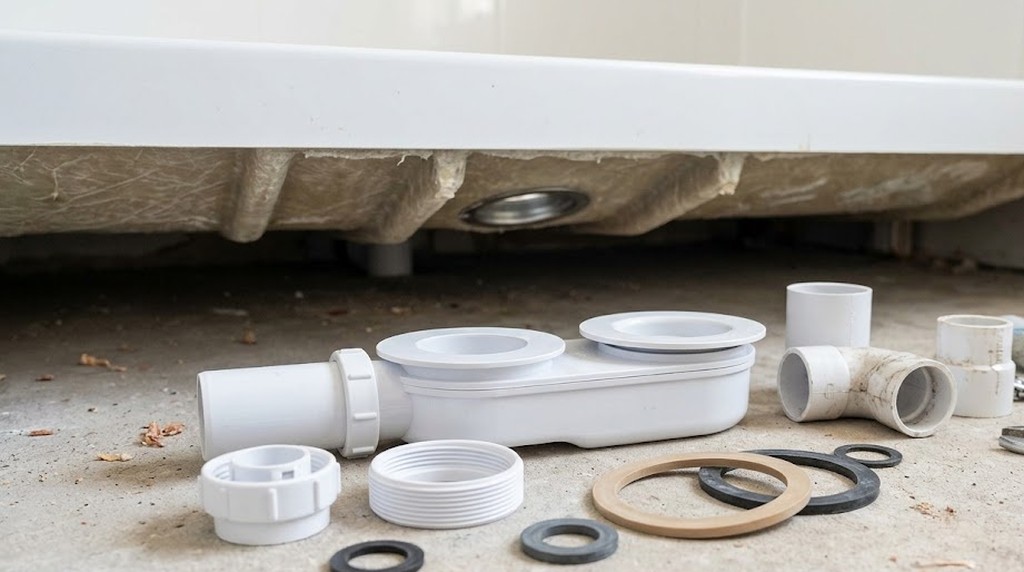

Монтаж начинается со сборки сифона. Для упрощения этой работы следует придерживаться схемы, которая прилагается к изделию. Прокладки должны располагаться именно таким образом, какой указан в схеме

При создании соединений важно затягивать их до упора;
Прежде чем приступать к установке сифона на поддон, необходимо подогнать его по уровню. В отверстие поддона необходимо разместить чашку слива

Для тщательной фиксации выпуска используют гаечный или водопроводный ключ. После этого можно приступать к подключению трубки перелива, если таковая прилагается к устанавливаемой модели сифона;
Закончив работу по монтажу, трубку сифона подключают к отверстию канализации.

Душевой трап – его предназначение и разновидности

Для самостоятельного строительства душевых кабин многие применяют, как готовые металлические и акриловые поддоны с вмонтированным устройством стока (они бывают разной глубины до 35 см и размерами до 1 м2), так и сооружают самодельные конструкции, облицовывая их кафельной плиткой.

Изготовленная своими руками сточная поверхность для душа имеет:

  • центральный уклон (самая низкая точка в центре основания, плавный сток идет со всех углов);
  • угловой уклон (сток идет на один угол).

В самой низкой точке конструкции устанавливаются трапы и устройства для стока воды из кабины, которые могут быть выполнены из пластика, металла или комбинированного материала.

Душевой трап имеет довольно простую конструкцию, которая состоит из:

сифона – важного устройства системы, которое способствует созданию гидрозатвора (вода из канализации не попадет в душ и помещение ванной комнаты, кроме этого, обеспечивается защита от посторонних запахов);
водоприемной воронки, через которую вода из душа поступает в канализацию;
декоративной решетки с фильтром, главной задачей которой является задержка крупного мусора.

Практически каждый трап для душа выполняет не только функции своевременного отведения воды в канализационную систему, но и задержку волос и другого мусора, который способен забить систему отвода.

Разновидности трапов для душа

Душевые трапы имеют несколько принципиальных отличий друг от друга, благодаря которым можно выбрать подходящий вариант устройства для каждого покупателя. Различают сливы для душа по трем критериям:

  • размеры сливной решетки;
  • высота конструкции;
  • тип трапа.

Начать рассмотрение различий между трапами стоит с размеров решеток, которые бывают круглой, квадратной и прямоугольной формы. Размер решетки зависит от габаритов душевой.

Если это кабина для мытья одного человека, решетки выбирают размерами 20х20см. При обустройстве комнат для мытья в спортивных учреждениях или казармах (где располагаются несколько душевых отсеков), ставят решетки больших размеров, как и в целом, систему отвода воды.

Высота системы слива зависит от уровня канализации и пола

Очень важно, чтобы гидрозатворный сифон располагался выше входа в сточную трубу

Трап для душа в полу под плитку может быть трех различных конструкций:

  1. Точечный.
  2. Пристенный.
  3. Линейный.

Точечный трап (возможности его монтажа описывались выше) наиболее популярный вид сливных систем. В зависимости от размеров душевых комнат устанавливается необходимое количество сливных точек, объединенных канализационной трубой.

Линейные трапы устанавливаются ближе к углам, поверхность поддона, соответственно, формируется под сливное устройство. Линейные трапы целесообразно применять для домашних душевых кабин. За счет особенностей конструкции вода в таких системах уходит достаточно быстро.

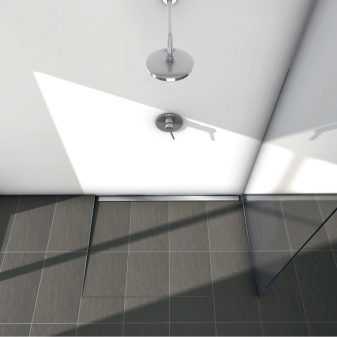

Пристенные сливы считаются наиболее современным видом водоотвода в душевых кабинах. Их основным преимуществом является закрытая установка в стене. Уровень поддона заказчик может выбирать сам, а вот с помощью облицовочного настенного материала необходимо будет сделать панель нужной ширины для размещения трапа.

Стоит адекватно оценить ситуацию, проанализировать вашу систему канализации, замерить уровень трубы, посмотреть, как она проходит и только тогда, принять решения по установке той или иной модели сливного трапа.

Конструктивные особенности трапов

Согласно конструктивным разновидностям трапы для душа существуют с гидрозатвором и сухим затвором. Наиболее распространенным видом слива является гидрозатворная система.

Основное ее преимущество заключается в небольшой цене и возможности приобретения в любом магазине сантехники. К недостаткам стоит отнести недолговечность и наличие плохого запаха в душе после больших перерывов в эксплуатации.

Трап с сухим затвором также имеет водный ограничитель и еще 2 дополнительных клапана, которые ни при каких обстоятельствах не дают проникать канализационным водам или запаху в душевую кабину. Трапы с сухим затвором продаются разной высоты, также существуют универсальные модели с возможностью регулирования данного параметра.

Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок. Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

  1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
  2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
  3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность

Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки

Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Правильный монтаж канализации для душевой

При монтаже душевой кабинки нужно обеспечить равномерный уклон канализационного трубопровода 2 – 3% к стояку. Под душевым поддоном должен располагаться сифон, – гидрозатвор, который запирает канализацию водяной пробкой, и не дает газам попадать из трубопровода в помещение. Не редко возникают вопросы с высотой расположения поддона, определения уровня полов и размещением этого гидрозатвора… Как изготавливают и располагают гидрозатвор, выбирают уровни и другие вопросы создания канализации для душа….

Высота пола помещения с душем

Если располагать гидрозатвор и канализационный трубопровод над плитой перекрытия, то высота расположение пола душевой кабинки (поддона) должна быть 12 – 20 см и больше. При этом борта поддона оказываются на еще большей высоте от уровня полов.

Как можно расположить поддон душа

Но цена стяжки и самого трапа для душа (порядка 50 у.е) иногда не устраивает пользователей и они устанавливают простой поддон для душа или душевую кабинку и обычный гидрозатвор. При этом поддон для душа можно расположить:

– на помосте соответствующей высоты, а вход под душ будет в виде высокой ступеньки с бортом.

-другой вариант – создать высокий фальшпол или стяжку толщиной порядка 15 см во всем помещении и прятать в нее трубопровод с сифоном, уменьшив высоту бортов поддона или уровняв их с фальшполом.

Как правильно выбрать сифон для душевой кабины с низким поддоном

При выборе сифона для душевой кабины следует ориентироваться не только на конструкцию и принцип работы устройства. Решающими факторами являются геометрические размеры, пропускная способность, производительность, трудоемкость монтажа и долговечность устройства. Монтажная высота сифона подбирается исходя из конструктивных особенностей и варианта установки поддона душевой кабины. Для сантехнических устройств, которые располагаются на некоторой возвышенности, размерный ряд затворов увеличивается.

Современные сливные отверстия имеют аккуратный и стильный вид

Высота сифона варьируется в пределах 8-20 см. Диаметр затвора может быть 52, 62 и 90 мм. Он подбирается исходя из размера выпускного отверстия в поддоне, с которым должен совпадать. Не следует для большого отверстия подбирать сифон диаметром 52 мм. Несмотря на то, что при монтаже придется использовать дополнительные меры для герметизации соединения, оно не будет отличаться повышенной надежностью и долговечностью. Также размер сифона не должен превосходить диаметр сточной трубы. В этом случае не удастся достичь нужной пропускной способности затвора, что вызовет некоторые неудобства и необходимость постоянного контроля уровня воды в поддоне.

Важной технической характеристикой сифона является его пропускная способность, которая определяет количество воды, стекающей в канализацию за единицу времени. Среднее значение равно 30 л/мин. Пропускная способность напрямую зависит от того, как работает душевая кабина, и часто указывается в инструкции к устройству

Пропускная способность напрямую зависит от того, как работает душевая кабина, и часто указывается в инструкции к устройству.

Средняя пропускная способность сифонов составляет 30 литров воды в минуту

Полезные рекомендации при выборе слива душевой кабины

Выбирая слив для душевого поддона, следует уделить внимание декоративной решетке. Лучшим вариантом является изделие, выполненное из нержавеющей стали. Если для ее создания использовались другие сплавы, стоит выбирать модели с двойным хромированным покрытием, которое устойчиво к механическим повреждениям и воздействиям различных химических веществ

Не стоит приобретать никелированные изделия из пластика, у которых быстро стирается декоративное покрытие

Если для ее создания использовались другие сплавы, стоит выбирать модели с двойным хромированным покрытием, которое устойчиво к механическим повреждениям и воздействиям различных химических веществ. Не стоит приобретать никелированные изделия из пластика, у которых быстро стирается декоративное покрытие.

При выборе сифона важным моментом является простота очистки изделия от засоров. Это особенно актуально для низких поддонов без системы перелива. Лучшими в этом случае являются самоочищающиеся модели, которые отличаются особыми формами и наличием изгибов конструкции, что исключает вероятность накопления грязи внутри изделия. Также отличаются стабильной работой затворы с сеточкой для задержки мелкого мусора. А сифоны, оснащенные контрольным отверстием, позволят не задумываться над вопросом о том, как прочистить слив душевой кабины.

Перед покупкой затвора также следует обращать внимание на качество материала изготовления. Водосливная арматура находится под поддоном, поэтому испытывает минимальные нагрузки. Изделия выходят из строя в результате естественного старения пластика

Сифоны из качественного пластика отличаются сильными межмолекулярными связями, а некачественные дешевые изделия характеризуются хрупкостью и недолговечностью. На длительность периода эксплуатации изделия также оказывает влияние количество комплектующих элементов. Чем их больше, тем ниже надежность устройства. Сливная арматура должна легко и быстро разбираться и собираться вручную. Монтаж устройства должен выполняться с использованием минимального набора инструментов

Изделия выходят из строя в результате естественного старения пластика. Сифоны из качественного пластика отличаются сильными межмолекулярными связями, а некачественные дешевые изделия характеризуются хрупкостью и недолговечностью. На длительность периода эксплуатации изделия также оказывает влияние количество комплектующих элементов. Чем их больше, тем ниже надежность устройства. Сливная арматура должна легко и быстро разбираться и собираться вручную. Монтаж устройства должен выполняться с использованием минимального набора инструментов.

Простота разбора конструкции облегчит последующий уход и очистку изделия

Прямоугольные конструкции

Несмотря на схожие моменты в правилах установки всех типов кабин, у душа прямоугольной формы есть свой алгоритм монтажа: первым делом крепится задняя панель с оборудованием. После нее – боковые стенки. В последнюю очередь присоединяется лицевая часть с дверцами.

Другие особенности:

  • Такой душ не всегда требует наличие поддона. Слив можно оборудовать непосредственно в пол, обеспечив угол наклона в 2 градуса. Для эффектного внешнего вида, пол с вмонтированным сливом декорируется плиткой (с использованием уровня при выполнении каждого шага, чтобы не изменить угол наклона). Допускается использование специальной змейки-слива (дренаж) по периметру кабины вместо стандартного сифона.
  • Смеситель и трубка для душа монтируются не на крышу или боковую панель, а непосредственно в стену.
  • Вместо металлического профиля для фиксации стен могут использоваться петли.

Сифоны для душевых поддонов

Когда-то давным-давно дядя привёз с настоящего морского корабля сифон для чугунной ванны. Нержавеющее изделие должно было служить иным целям в составе плавучего судна, но вполне годилось по размерам и в данном случае. Дядя заявил, что этот сифон прослужит очень долго. А сделан он был из нержавеющей стали.

Как оказалось позже, 33 года простоял этот сифон и стоял бы дольше, но развалилась… чугунная труба канализации. Между прочим поставленная в том же году. Следовательно, нержавеющая сталь неплохо себя показала в эксплуатации. Это не значит, что любой , выставленный на современном прилавке, продемонстрирует те же показатели. То изделие было изготовлено ещё в СССР для настоящих кораблей, где условия эксплуатации более жёсткие, нежели в санузле какой-нибудь квартиры.

Душевой уголок в комнате

Многие мечтают получить такой же результат, но спешим огорчить наших читателей – найти сифон из качественной нержавеющей стали непросто.

Установка и уход за сливом

В принципе, установка поддона и подключение его к канализации особой сложностью не отличается. Нужно решить 2 задачи – обеспечить горизонтальность самого поддона и соблюдение минимальных зазоров и уклонов при его подключении к канализации.

Руководство по установке

Монтаж слива душевой кабины начинается с его примерки и разметки на полу проектного положения.

В дальнейшем рекомендуется придерживаться такого порядка действий:

Поддон будет опираться на каркас

Все, что понадобится для подключения

После этого поддон переворачивается и устанавливается на место. Ножки, как правило, выполняются с регулировкой высоты, так что можно без труда добиться горизонтальности поддона душа. Перекос проверяется обычным строительным уровнем.

Подключение выполнено правильно

Инструкция по установке допускает дополнительное укрепление конструкции. Если фабричный каркас недостаточно жесткий и дно все равно сильно прогибается, то на основании можно уложить простой кирпич или сделать возвышение из цементно-песчаного раствора с тем, чтобы поддон опирался на него.

Уход за сливом

Как бы тщательно установка не проводилась, все равно часто приходится выполнять ремонт слива душевой кабины. Причина этого простая – засор и невозможность отвода воды, отсюда и застой воды в поддоне, и неприятный запах в кабинке.

С такой картиной столкнуться может каждый

Основные проблемы, с которыми сталкиваются люди – неприятный запах и проблемы со стоком, все это – следствие одной и той же проблемы. Что касается ремонта, а вернее прочистки труб, то выполнить ее можно несколькими способами, причем в вопросе, как почистить слив у душевой кабины, многое зависит от способа подключения поддона к канализации.

Монтаж и установка сифона своими руками – фото

  • Монтаж арматуры для умывальника своими руками Установка умывальника своими руками При установке…
  • Как прочистить канализацию: удаление пробки в трубах Устраняем засор в трубе …
  • Водоем из поддона душевой кабины Как сделать прудик из душевого…
  • Где и как установить емкость для летнего душа своими руками Установка емкости для летнего душа…
  • Необычные абажуры своими руками Светильник с заплаткой Нашла по дороге…
  • Инструкция по установке душевой кабины своими руками Просмотреть полный альбом Монтаж душевой кабины…
  • Садовый вар своими руками – 3 рецепта. Памятка садоводу КАК СВОИМИ РУКАМИ ПРИГОТОВИТЬ САДОВЫЙ…

    Своими руками › Ремонт и дизайн › Как и какой выбрать сифон для ванны, раковины (бутылочный) и душевой кабины. Монтаж сифона своими руками.

Монтаж и установка

Как было описано выше, более простой монтаж – системы для душа с поддоном.

Переверните основание и закрепите места соединений конструкции и канала для стоков. Осуществите монтаж системы и закрепите все это системными инструментами

Обратите внимание на то, чтобы основание оказалось выше нижнего края системы. Переверните основание и обустройте его на месте расположения

Отрегулируйте ножки по высоте. Между высотой слива в сифоне и канализационным сливом должна появиться разница около пяти градусов.

Если в душе не планируется установка поддона, то его роль будет выполнять пол ванной комнаты. Для этого он изначально укладывается под нужным углом, поэтому существующее основание придется разобрать. Непосредственно в пол устанавливается канальный водоотвод. Зафиксируйте его со всех сторон раствором цемента. Чтобы полированная поверхность не получила повреждений, обклейте решетку канала строительной лентой.

Закрепите канал специальными кронштейнами к основанию пола. Если корпус лотка металлический, заземлите его. По бокам корпуса есть регуляторы, с помощью которых можно выровнять устройство в соответствии с горизонтальным уровнем. Уделите особую внимательность закручиванию гаек: слабо закрученные гайки потом невозможно будет отрегулировать или снять. Механизм будет зацементирован на уровне высоты пола.

Возьмите соединительный шланг и присоедините его к патрубку. Другой край соединения нужно устроить к трубке. Убедитесь в плотной фиксации шланга. Для исключения протечки можно обработать патрубок тонким слоем силикона.

Далее заполните место, оставшееся по сторонам канала, цементом. Учтите толщину финишного материала, который будет уложен сверху. В качестве основания душа может выступать керамическая плитка (ее можно поменять на любой другой непромокаемый материал).

Чтобы стоки не скапливалась у канала, верх плитки должен быть немного выше, чем канал. При монтаже ограждения без основания укладывайте плитку от конструкции. Стык с ней должен получиться идеально ровным, а острые края – отсутствовать вовсе. Для лучшего стока нужно сделать прямой наклон к сливу, который должен составлять 1-1,5 см на 1 м длины всего основания.

После укладки плитки очистите стыки с краем конструкции и заполните их герметиком. Защитный скотч с конструкции можно снять только после полного высыхания герметичного слоя.

Внешний вид этого сливного механизма напоминает простой корпус с внутренними деталями: кнопкой или клапаном и отводящей системой. Устройство требует изначальной жесткой установки на нужном уровне. Установку по высоте обеспечат обычные кирпичи, подложенные под конструкцию. Также подойдут несколько плиток или другие подходящие материалы. Здесь сложнее отрегулировать горизонтальное положение.

Контроль расположения конструкции трапа возможен только после заливки стяжки из цементного раствора (пока она высыхает). На стяжку укладывается обязательная гидроизоляция, а уже после – финишное покрытие. После полной установки и некоторого времени использования внутренние части устройства легко разбираются. Чистить сливной патрубок можно только при помощи специального тросика.
