Как установить унитаз

Различие унитазов по форме выпуска

Приобретение унитаза любого из существующих видов возможно для установления его в помещении или доме, где еще не подведена смывная система. Но если вы желаете произвести его замену, Вы должны свой выбор остановить именно на том виде, который был раннее установлен. Конкретный тип унитаза зависит от уже подведенной смывной системы в доме. Если смывная система имеет выход из стены, покупайте унитаз с горизонтальным или косым сливом, если же она проходит под полом, необходим вертикальный. Невозможно провести замену унитаза с горизонтальным сливом на унитаз с вертикальным выпуском. Это приведет к неполадкам при его дальнейшем использовании.

Различают унитазы по форме выпуска:

• горизонтальный
• вертикальный
• косой

Горизонтальный устанавливается прямо в стену, где находится фановая труба, вертикальный — в фановое отверстие, находящееся в полу, косой — в стеновое отверстие под небольшим углом 40º — 45º. Рассмотрим подробнее особенности унитаза с вертикальной формой выпуска, а так же технологию его монтажа своими руками.

Особенности процесса

На самом деле правильная установка унитаза, конечно же, дело сложное. Однако если разобраться в ее технологии, то можно качественно установить унитаз и сэкономить на услугах сантехника. При этом получится вырасти в своих же глазах. В последнее время количество моделей унитазов существенно возросло, при желании можно найти ту, которая не будет казаться сложной в монтаже.

Вместе с ними помимо традиционного способа монтажа появились и другие методы крепления. Например, сейчас особой популярностью стал пользоваться метод, когда бачок прячут в стене. Получили распространение и стеновые унитазы, которые крепят непосредственно на стену, полностью освобождая пол. Такие модели выглядят весьма интересно, крепить их не сложнее, чем модели с напольными крепежами.

Также на установку унитаза влияют тип крепления, смыва, подвода канализационной трубы, его размеры

Особое внимание уделяется ровности поверхности, на которой планируется установить сантехнику. Именно поэтому лучше заранее продумать модель унитаза и тип помещения, в котором придется монтировать его самостоятельно. Особенно это касается туалетных и ванных комнат в новостройках

Стоит учитывать размеры комнаты, чтобы установка прошла легко и правильно

Особенно это касается туалетных и ванных комнат в новостройках. Стоит учитывать размеры комнаты, чтобы установка прошла легко и правильно.

При установке унитазов в квартирах или домах, где уже имеется унитаз, следует еще продумать демонтаж старого изделия, а также ремонт. Еще один момент, который стоит заранее продумать — наличие всех необходимых инструментов, включая перфоратор, отвертки, дюбеля. Приобретая новый унитаз, следует перед его упаковкой тщательно осмотреть чашу и бачок. На изделии не должно быть сколов и трещин. Они могут стать причиной протечки нового изделия.

Особое внимание следует уделять и внутренним полостям, а также выпуску унитаза. Не будет лишним уточнить, из чего состоит полный комплект. Например, при покупке в магазине стоит поинтересоваться у продавца, если ли в нем сиденье, крепежи к полу или стене

Если чего-то нет, лучше тут же приобрести все недостающие элементы. Это позволит провести монтаж без особых проблем

Например, при покупке в магазине стоит поинтересоваться у продавца, если ли в нем сиденье, крепежи к полу или стене. Если чего-то нет, лучше тут же приобрести все недостающие элементы. Это позволит провести монтаж без особых проблем.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Схемы подключения

Схема подключения санитарного прибора к канализационной системе зависит от конфигурации самого прибора, точнее от того, с каким выпуском он сделан. Так, сегодня используются следующие варианты расположения сливных труб в унитазе:

• Приборы с выпуском, распложенным горизонтально. Такие типы унитазов подключаются прямо к канализационной трубе, проходящей в стене санузла.
• Сантехнические агрегаты с косым выпуском. В этом случае выпуск труб образует угол в 45 градусов. Такие варианты считаются универсальными, поскольку позволяют выполнить подсоединение унитаза к канализации как в пол, так и в стену.
• Изделия с вертикальным выпуском труб. Схема подключения в этом случае реализуется со сбросом воды в канализационную трубу, проходящую под полом в месте установки унитаза.

Каждая схема имеет свои плюсы и минусы. Их нужно учитывать при выборе конфигурации чащи. Помимо этого, на выбор того или иного варианта подключения оказывает существенное влияние расположение канализационной трубы в помещении.

Подключение с вертикальным выходом

Подключение унитаза с перпендикулярным полу выпуском было распространено в Европе в 70-х годах. К преимуществам такого варианта подключения можно отнести то, что установка прибора может производиться вплотную к стене. Помимо этого, внешний вид помещения и агрегата не изуродован торчащей трубой.

Главным недостатком канализационной системы, проходящей под полом, к которой подходит унитаз с вертикальным выпуском, считается то, что при замене или протечке труб придётся разбивать кафельное покрытие пола, а чтобы прочистить канализацию, нужно демонтировать унитаз.

Установка такого прибора своими руками выполняется в следующей последовательности:

1. Сначала на полу нужно выполнить разметку места установки.
2. Затем монтируется стандартный фланец винтового типа с фиксирующим элементом.
3. В центральной части фланца есть отверстие. Это место для установки канализационной трубы.
4. На фланце устанавливают унитаз и поворачивают до его окончательной фиксации на месте монтажа. При этом выпускной патрубок со специальным уплотнительным кольцом автоматически плотно прижимается к торцевой части канализационной трубы.

Монтаж прибора с горизонтальным выпуском

Санитарно-технические приборы с горизонтальным выпуском широко распространены на территории бывшего Советского Союза. Данная схема разводки связана с тем, что стояк находился в стене панельного или кирпичного дома.

Главное преимущество приборов с горизонтальным выпуском – подключение унитаза к канализации выполняется просто и быстро. Причём этот вариант подходит для пластиковых и чугунных канализационных труб. Такой монтаж несложно выполнить своими руками. Единственный недостаток системы с горизонтальным выпуском состоит в том, что подключать прибор можно только к вертикальному стояку.

Чтобы правильно своими руками подключить санитарный прибор с горизонтальным выходом, необходимо использовать уплотнительную манжету. Для фиксации агрегата в полу в ножках есть специальные отверстия, через которые можно пропустить фиксирующие элементы.

Подключение к чугунной или пластиковой канализационной системе начинают с монтажа самого агрегата. Для этого используют шурупы и дюбели.

Монтаж агрегата с косым сливом

Санитарно-технические приборы с косым выпуском можно считать компромиссным вариантом между описанными выше схемами. Унитазы с косым выходом сегодня чаще всего используются в наших домах.

Их преимуществом можно считать универсальность конструкции. Однако есть и недостаток – это слишком большое расстояние между канализационной трубой и прибором, которое необходимо выдержать для правильного монтажа.

Далее рассмотрим, как подключить унитаз с косым сливом к канализационной системе. Этот процесс подробно описан в предложенном в конце статьи видео. Для этого стоит соблюдать такую последовательность действий:

1. Чтобы правильно подключить прибор к канализации, выходной патрубок с находящимися на нём канавками смазывается при помощи смеси сурика и олифы.
2. Поверх обмазки патрубок с косым выпуском обматывается просмоленной тканью или паклей. При этом конец пряди должен свободно свисать, иначе он попадёт в трубопровод, и будет вызывать частое засорение системы. Эту прядь также необходимо обработать суриком.
3. После этого агрегат с косым выпуском можно монтировать на пол, заведя отводной патрубок в раструб канализации.

Разновидности соединительных элементов

Если подключение унитаза к канализации напрямую осуществить невозможно из-за особенностей конструкции, используются вспомогательные материалы – соединительные трубы. В большинстве случаев используются такие виды:

• гофра;
• манжеты-эксцентрики;
• уголки и отводы из пластика;
• трубы различного материала, но предпочтительней пластиковые.

К недостаткам использования гофры для подключения унитаза к канализации относится большая минимальная длина. Если расстояние между патрубками составляет около 12 см, лучше остановить выбор на других соединительных компонентах.

Манжеты-эксцентрики внешне выглядят как 2 отвода со сдвинутыми центрами. Перед приобретением детали рекомендуется измерить смещение между канализационным трубопроводом и унитазным сливом.

Эти данные позволят выбрать в магазине максимально подходящую модель манжеты. Минусом эксцентриковой детали является ее небольшая длина, что предполагает возможность установки только при малом расстоянии между патрубками (до 12 см).

Отводы и уголки устанавливают в случаях, когда гофру по каким-либо причинам нельзя использовать. Их преимущество по сравнению с гофрой в гладкой стенке изнутри, что существенно уменьшает опасность образования засоров.

Главный недостаток – жесткость, которая приводит к появлению протечки даже при малом перекосе. Изделия из пластика могут быть обрезаны, чтобы подогнать их под необходимый размер, в отличие от чугунных.

В большинстве случаев стальные трубы применяются, когда есть опасность срыва гидрозатворного механизма (узнайте что из себя представляет гидрозатвор для канализации, его принципы работы, какие бывают виды и т.д.). Если пропускная способность стояка недостаточна, в него будет затягиваться жидкость из сифона.

Вследствие этого гидрозатвор не действует, а зловоние из канализации попадает в помещение. В подобной ситуации трубное изделие с автоматичным клапаном подсоединяется к стояку или трубе, подключенной к унитазу. При сливе специальный клапан открывается и внутрь попадает воздух, что препятствует срыву гидрозатвора.

Однако для внедрения подобной функции необязательно применять именно стальные трубы. Существуют также эксцентрики и переходники, которые придают трубопроводу схожие свойства. Чтобы обеспечить надежность соединения, рекомендуется при использовании любой разновидности соединительных элементов применять герметик.

Для этих целей желательно приобрести специальное водостойкое средство, предназначенное для сантехнических приборов. При ослаблении уплотнительной манжеты из резины герметик позволит предотвратить протечку.

Подключение гофрой

Как правило, монтаж унитаза с прямым и косым выпуском осуществляется с применением гофры. Она обладает доступной ценой, может изгибаться в любую сторону и эксплуатироваться в качестве временного соединительного элемента. При покупке следует ориентироваться на длину от выхода канализации до унитазного выпуска, гофра должна быть на треть больше этого значения.

Краткий алгоритм действий:

1. Промазать стык силиконом и вставить гофру с уплотнителем в отверстие трубопровода. Желательно не двигать ее до полного высыхания средства на силиконовой основе.
2. Поставить унитаз, проверить его устойчивость. Если изделие качается, необходимо выровнять пол или установить специальные подставки.
3. Вставить гофру в унитазный патрубок, ничем смазывать соединение не требуется.
4. Залить несколько литров жидкости, подождать 1 мин., затем убедиться в отсутствии протечек. Если соединение протекает, требуется отсоединить гофру, проверить правильность расположения уплотнителей и аккуратно установить ее заново.
5. Если протечек нет, можно отмечать места крепления сантехнического прибора карандашом или маркером.
6. Зафиксировать изделие таким образом, чтобы оно не качалось.
7. Подсоединить к канализации.
8. Через 2 часа осуществить тестирование, произведя несколько сливов. Подождать 5 мин., если труба не протекает, можно приступать к установке бачка и других элементов.
9. Смазать стык герметиком с внешней стороны для предотвращения протечек в дальнейшем.

Если во время последнего тестирования было обнаружено небольшое протекание (несколько капель), необходимо полностью удалить всю жидкость и снять гофру. Потом снова нанести силикон на резинку изделия и установить ее на унитазный патрубок.

Последовательность монтажа своими руками

В целом, алгоритм выполнения операций будет таким:

Сначала очищается внутренняя поверхность канализационной трубы, после чего ее можно закрыть, используя пластиковую бутылку.
Теперь осуществляется монтаж гофры унитаза (детальнее: «Как установить гофру на унитаз правильно»). Чашу унитаза можно устанавливать на то место, где она будет стоять в дальнейшем.
Под посадочной пятой должна быть прокладка, которая должна входить в приобретенный набор оборудования. Если прокладка отсутствует, ее можно заменить обычной тряпкой.
Теперь унитаз необходимо сдвинуть в сторону стены, чтобы он был к ней поближе. Желательно располагать унитаз так, чтобы он выглядел симметрично и не нарушал общий интерьер санузла.
На полу отмечается место, где будет стоять унитаз, и точки, в которых будет осуществляться крепление.
Теперь вся конструкция отодвигается в сторону, а в полу высверливаются отверстия, которые предназначены для закрепления унитаза. Если пол уже был выложен кафелем, то сначала аккуратно просверливается верхний слой, а уже потом используется перфоратор.
В созданных отверстиях помещаются дюбели.
Теперь на выбранном участке кладется прокладка, после чего выполняется монтаж унитаза. При отсутствии прокладки, можно применить силиконовый герметик

Важно следить за тем, чтобы крепежные отверстия унитаза и дюбели совпадали.
Каждое отверстие в пяте снабжается своими винтами и шайбами. Их необходимо установить на свои места и закрутить в дюбели

Забивать крепление запрещается – это чревато неприятными последствиями.
Края гофрированной трубы обрабатываются герметиком, после чего осуществляется соединение вывода и канализации. Конечно, вставленную заранее затычку необходимо вытащить.
Когда основа конструкции установлена, можно осуществлять монтаж слива унитаза. Для этого в комплекте идут болты, покрытые антикоррозийной защитой. При монтаже санузла необходимо пользоваться только уплотнительными шайбами, которые идеально подходят для крепления всех элементов.
Теперь к конструкции подводится рукав, обеспечивающий подачу воды. Для его закрепления достаточно надежно закрутить гайки. Для уплотнения шланга можно использовать резиновые шайбы или гибкий силикон.
После запуска воды необходимо убедиться в отсутствии протеканий в местах соединения. Специалисты не рекомендуют при монтаже использовать обмотку, она способна стать причиной утечки воды.

Для чего нужна фановая труба в канализации в частном доме

Начнем с основ. Фановая труба – это отрезок канализации, соединяющий ее с атмосферой. Она используется для компенсации недостатка давления в системе канализации при залповом сливе, а также как составляющий элемент вентиляции канализации. Как правило, выполняется в виде ответвления от стояка канализационной трубой диаметром 110 миллиметров, которая выходит вертикально на крышу дома.

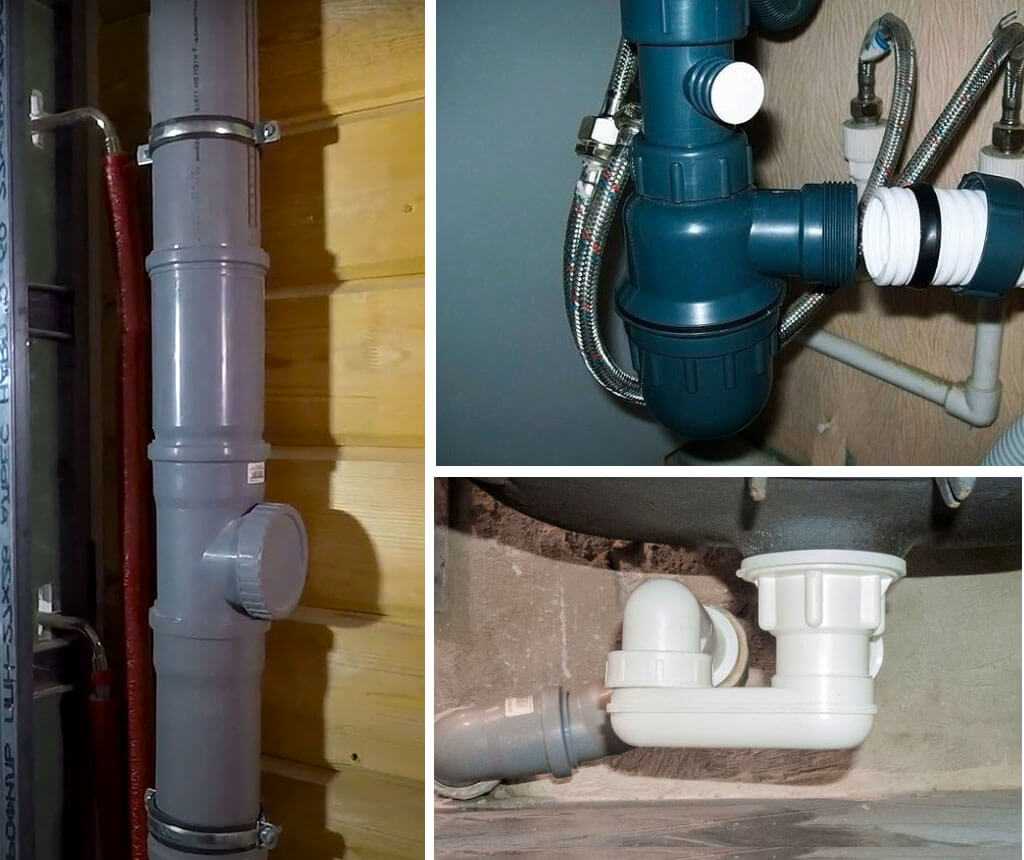

Фановый стояк (слева) и типичные сифоны с гидрозатворами.

Что будет, если не сделать фановую трубу

гидрозатворы постоянно, либо время от времени, будут срываться, и дом наполнится неприятными запахами из канализации

Причем это не просто запахи, канализационный газ ядовит и в больших концентрациях очень опасен.
Не будет обеспечена полноценная вентиляция канализации, что особенно важно при наличии на участке септика или выгребной ямы. Бактерии в септике будут работать намного лучше при постоянном притоке свежего воздуха, и ассенизатора придется вызывать реже.

Можно ли использовать вакуумный клапан вместо фановой трубы

Его называют по-разному: воздушный, вентиляционный, вакуумный, канализационный и т.д. Но суть одна – этот клапан компенсирует недостаток давления в системе канализации при залповом сливе воды. Он подсасывает в нужный момент воздух из помещения и закрывается, когда давление стабилизируется. Таким образом, неприятные запахи из канализации в дом не попадают. На этом его функции заканчиваются.

И все бы ничего, но в множестве случаев даже при строительстве нового дома, этот клапан очень часто устанавливают для замены фановой трубы. Аргументы, обычно, следующие:

• не придется выкладывать отдельный вентканал под фановую трубу;
• в крыше не нужно делать лишнее отверстие;
• не надо тратиться на канализационную трубу и ее утепление.

В итоге просто ставят клапан внутри дома на каком-либо из участков канализации и все.

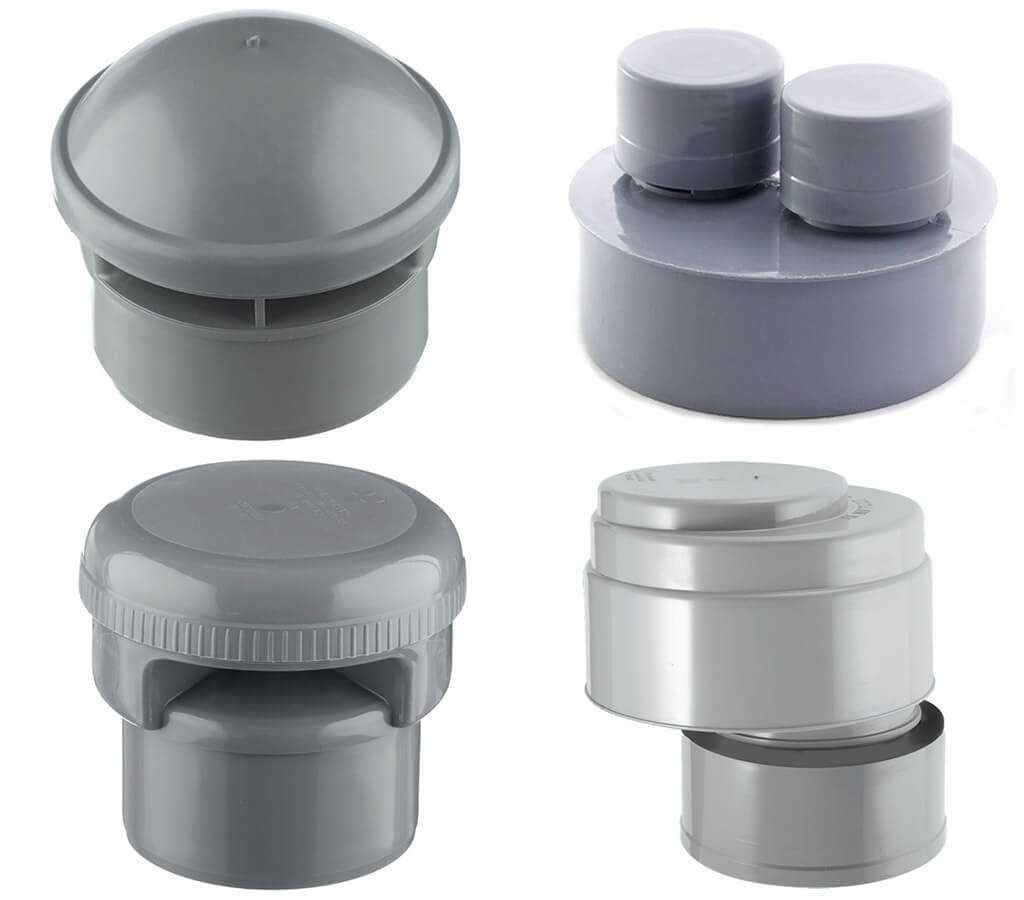

Вакуумные воздушные клапаны для канализации разных производителей.

При этом нужно понимать, что канализационный клапан никогда не заменит полноценную систему вентиляции канализации.

• Он не даст возможности газам свободно выходить в атмосферу, проветриваться всем трубам, нормального притока воздуха для септика тоже не будет.
• При наличии клапана, но отсутствии фановой трубы, в системе канализации создаются благоприятные условия для развития патогенной флоры, могут даже расти грибы. Причем иногда колонии грибка достигают таких размеров, что значительно уменьшают или даже полностью перекрывают просвет канализационной трубы.
• Газы из канализации все равно будут стремиться попасть в дом. И временами по чуть-чуть они будут проникать через сифоны, сквозь какие-то соединения труб и т.д.

Установка клапана оправдана лишь как усовершенствование к системе канализации для дополнительной защиты от срыва гидрозатворов. И только. При этом клапан – вещь недолговечная. Уплотнительные резинки очень быстро пересыхают, пружинка изнашивается и появляются запахи. В итоге его нужно постоянно обслуживать или заменять. А фановая труба – установил и забыл. И вся система канализации работает идеально.

Особенности установки фановой трубы

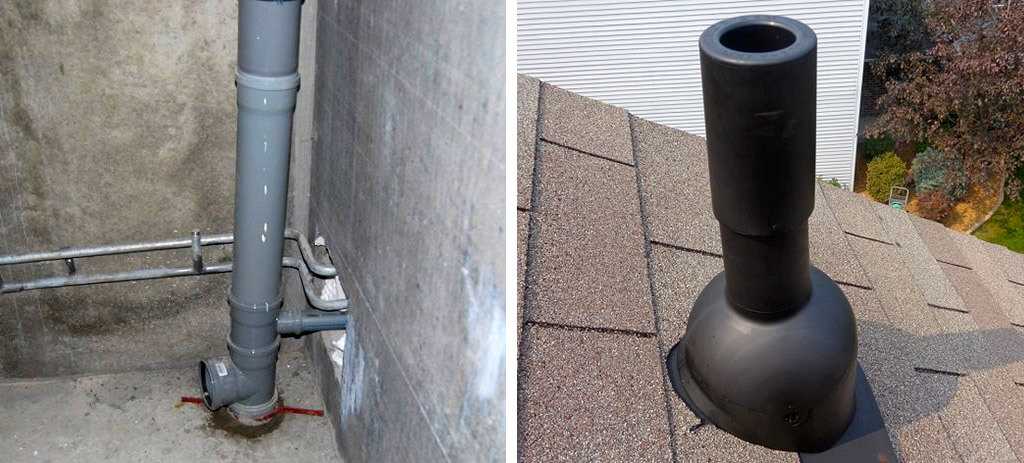

Фановая труба в доме и выход ее на крыше.

С назначением и причинами установки фановой трубы разобрались, теперь перейдем к особенностям:

• Диаметр фановой трубы должен быть не меньше других труб канализации. Как правило, в частных домах это 110 мм, реже – 160 мм.
• При проектировании и монтаже не стоит делать горизонтальные участки, наклон трубы должен быть максимальным. Во-первых, горизонтальные участки уменьшают тягу, во-вторых, на них может скапливаться конденсат. Если расстояния между санузлами в доме очень большие, то лучше не объединять трубы в одну, а по возможности сделать несколько отдельных фановых труб с выходом на крышу.
• Фановая труба всегда должна выходить выше конька дома хотя бы на 30 см, а лучше 50. Если крыша плоская эксплуатируемая – от 3 метров (по СНиП). При этом необходимо, чтобы фановая труба была выше всех остальных вентиляционных каналов. Если же расположить вентканалы рядом, то возможно попадание неприятного запаха в систему вентиляции дома.
• Фановый стояк желательно утеплить внутри дома и обязательно при проходе через неотапливаемый чердак. Иначе в холодные дни очень высок риск образования конденсата на внешней стороне трубы.
• Ни при каких условиях не стоит выводить фановую трубу на чердак. Непередаваемый аромат в доме обеспечен, и тяга в трубе будет плохой.
• нельзя располагать фановую трубу в одной шахте с другими вентканалами.
