Сильфонная подводка для газа

Как грамотно выбрать газовый шланг

Замена рукавов газовой трубы на гибкий газовый шланг осуществляется не только государственными структурами. Теперь сервисные центры и некоторые магазины бытовой техники имеют возможность оказывать такую услугу населению после появления соответствующей нормативно-правовой базы. Самый главный параметр, которым должен руководствоваться хозяин перед тем, как отправиться за покупкой – длина гибкого шланга. Для начала изучим разновидности подводок голубого топлива.

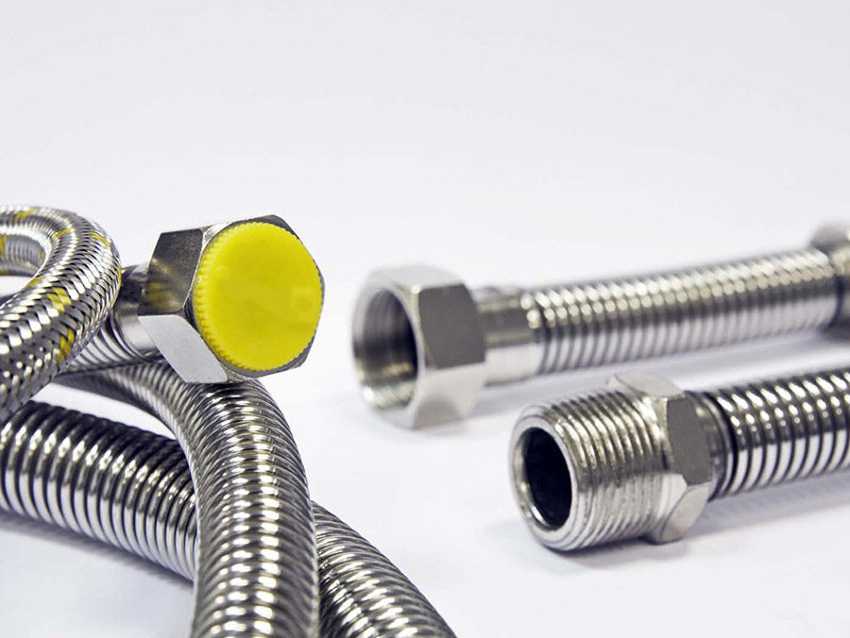

Сильфонный металлический шланг.

Профессионалы высоко оценивают его преимущества и обоснованно считают изделие наиболее приемлемым для оборудования, работающего на голубом топливе. Вот те параметры, из-за которых специалисты отдают предпочтение данному товару:

  • Длительный срок эксплуатации (больше четверти века);
  • Гибкость и сопротивление давлению (свыше 6 атмосфер);
  • Простое подключение;
  • Сверхустойчивость к перепадам температур (от -50 до +200 оС);
  • Обеспечивает надежную защиту от механических повреждений (благодаря гофрированной оболочке);
  • Сделан из нержавейки.

Однако высокая стоимость является сдерживающим фактором, и, несмотря на высокое качество, вынуждает покупателей отказаться от приобретения изделий в металлической оплетке. Сильфонные экземпляры более актуальны для клиентов, нуждающихся в покупке котла или газовой колонки. Ведь армированный сильфонный шланг для газа изготовлен в оплетке из гофрированного металла.

Резинотканевый и его основные достоинства

Выгодно выбрать шланг на основе резины, его достоинства:

  1. Элементарный монтаж.
  2. Отличная гибкость.
  3. Дешевизна.
  4. Любые размеры.

Кроме того качественные товары обладают высокой эластичностью и невосприимчивостью к электрическим разрядам. Существенный плюс – качественная продукция характеризуется длительный сроком эксплуатации (порядка 10 лет). Недостаток всего лишь один – отсутствие жесткой фиксации к плите. Резиновый армированный вариант гнутого рукава обладает улучшенными характеристиками, но чуть дороже.

Кислородный

Этот вид подводки также может использоваться в системе подачи газа к оборудованию для приготовления пищи

Однако, приобретая товар, нужно обращать внимание на внутренний диаметр изделия. Он должен быть более 16 мм

Достоинства данного экземпляра:

  • Низкая цена;
  • Не проводит электрический ток;
  • Простой монтаж.

Нужно следить за тем, чтобы поверхность гибкого изделия, находящегося в контакте с кислородом, была очищена от жира. В противном случае возможен его перегрев.

При покупке любой разновидности гнутых рукавов необходимо обращать внимание на наличие сертификатов качества товара и выбирать такие устройства разумнее всего в специализированных магазинах. Отличительной чертой товаров используемых для подводки голубого топлива является наличие жёлтой отметки на оплётке

Самыми ходовыми считаются соединительные экземпляры длиной 1 – 2 метра

Отличительной чертой товаров используемых для подводки голубого топлива является наличие жёлтой отметки на оплётке. Самыми ходовыми считаются соединительные экземпляры длиной 1 – 2 метра.

Обычно имеется резьба крепления с диаметром от 0,5 до 0,75 дюйма. У торцов, как правило, две гайки. В основном гайка-гайка, но бывает и гайка-штуцер. Гайка с внутренней резьбой в народе называют мамка. Наружную резьбу-штуцер зовут папка.

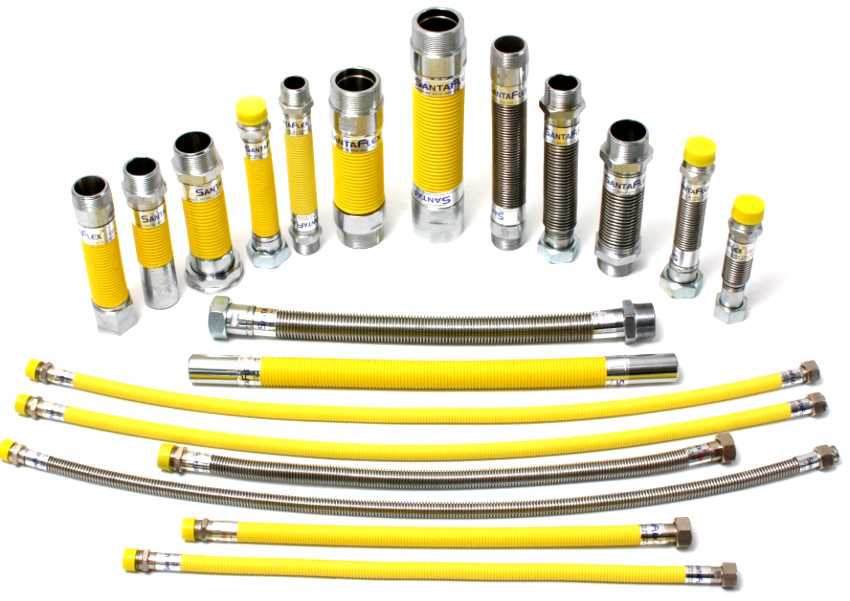

Сильфонный газовый шланг: лучший для газовой плиты

Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.

Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.

Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.

Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению

Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.

О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:

Диаметр разъема, дюйм Длина, м Цена, рубли
1/2 0,4 от 250
0,8 от 290
1 от 320
1,5 от 400
3 от 780
4 от 950
5 от 1150
3/4 0,6 от 350
1 от 450
2 от 700
2,5 от 900
3 от 1050

Основные преимущества и недостатки использования сильфонных шлангов

Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:

  • легко гнутся и растягиваются;
  • выдерживают нагрузку до 6 атм.;
  • эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
  • изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
  • соответствуют техническим требованиям бытовой эксплуатации;
  • максимально возможный срок службы – до 30 лет со дня монтажа;
  • выдерживают влияние электрического тока до 1,5 кВт;
  • большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
  • совместимость с большинством видов газового оборудования и различной фурнитурой;
  • наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.

Простые модели сильфонного шланга представлены в виде гофрированных изделий

Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.

К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.

Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.

Покупка качественной гибкой подводки: цены на изделия и рекомендации по выбору

Производители предлагают гибкую подводку, которая предназначена отдельно для холодной и горячей воды. Перепутать такие соединения невозможно, поскольку оплетка на них выполнена в соответствующей расцветке. Существуют и универсальные варианты, которые маркируются и синим, и красным цветом.

Цены шлангов для смесителей диаметром 1/2″

Наименование и тип соединения Длина, см Цена, руб.
Стоимость шланга с оплеткой из нержавейки
Подводка с гайкой-штуцером 20 125
30 143
40 160
50 173
60 182
80 196
120 200
150 230
Стоимость сильфонных шлангов из нержавейки
Подводка с двумя гайками 40 186
50 203
60 219
80 252
Гибкая подводка для смесителя с длинным штуцером 40 173
50 189
Гибкая подводка с укороченным штуцером 120 289

Кроме этого, для подключения сантехнического оборудования с помощью гибкого шланга используются дополнительные детали, в том числе:

  • удлинители гибкой подводки для смесителей;
  • уплотнительные прокладки, обеспечивающие надежное резьбовое соединение;
  • краники и т. п.

Перед тем как устанавливать гибкую подводку, стоит обязательно выяснить номинальное рабочее давление и температуру воды в водопроводной системе

Они применяются для установки муфты, переходника и прочих компонентов на водопроводной трубе.

В процессе эксплуатации гибкая проводка иногда протекает и поддается деформационным изменениям. Чаще всего проблемы возникают по следующим причинам:

  • оплетка на шланге выполнена некачественно или обжата слишком слабо;
  • установка сантехнических приборов произведена с применением низкокачественных комплектующих (втулок, гаек, штуцеров);
  • изделие или его часть изготовлены из материалов низкого качества.

Лучше покупать гибкую проводку в специализированных магазинах

По этой причине очень важно при выборе изделий уделить особое внимание качеству подводки и ее комплектующих, а также надежности производителя

Лучшие производители гибкой подводки для воды для смесителей

Чтобы облегчить выбор качественных смесителей и подводок для их подключения, желательно заранее ознакомиться с перечнем лучших производителей.

Например, немецкая марка ProFactor присутствует на рынке уже более 50 лет. За это время ее продукция успела заслужить положительную репутацию у потребителей, продемонстрировав высочайшее качество. Все изделия ProFactor пользуются популярностью у покупателей.

Не менее востребована на рынке продукция других немецких брендов. Производитель гибких подводок для смесителей Hansgrohe появился в 1901 году. Эта компания занимается выпуском сантехнических устройств, систем слива, смесителей, душевых и аксессуаров для ванных комнат. Данные изделия изготавливаются на пяти заводах и поставляются по всему миру (более 140 стран).

Для долговечной работы рекомендуется выбирать гибкую подводку от надежных, проверенных производителей

Внимания также заслуживают гибкие подводки для смесителей Grohe. Эта марка появилась на рынке в 1936 году. Производственные мощности компании размещаются в Германии (3 завода), а также в Таиланде и Португалии. Продукция этой фирмы составляет около 8% от общего объема мирового рынка.

Итальянская фирма Remer составила достойную конкуренцию немецким брендам. Российские потребители отлично знают эту продукцию и доверяют ей. Высокое качество изделий обеспечивается за счет того, что компания осуществляет тщательный контроль производственного процесса на каждом его этапе.

В число лучших производителей попала и российская компания Santrade, хотя она занимает неоднозначную позицию в этом списке. Дело в том, что компания выпускает изделия разной ценовой категории. Бюджетные варианты не отличаются высоким качеством, в то время как дорогие модели отмечены покупателями как надежные и долговечные. Поэтому мнения потребителей так расхожи.

Немецкая марка ProFactor, которая также выпускает подводки, заслужила положительную репутацию у потребителей

В перечне лучших производителей стоит отметить Испанию в лице бренда Industrials Mateu. Эта компания осуществляет жесткий контроль собственной продукции. К тому же к производству применяется научно-исследовательский подход, поэтому подводки соответствуют международным стандартам качества.

Размеры гибкой подводки для воды

Длина гибкой подводки

  • По длине армированный гибкий шланг начинается от 20 см и может достигать 5 м. Длина у таких шлангов фиксированная, всегда кратная 10 см.
  • Сильфонный шланг отличается тем, что его длина может меняться за счет вытягивания, без изменения прочности и диаметра. Вытягивается подводка на 70-80 % от изначальной длины, может достигать 2 м.

Диаметр гибкой подводки

  • Минимальный внутренний диаметр гибкой подводки составляет 6 мм для шланга 1/2 или 1/4 дюйма, максимальный внутренний размер 25 мм для шланга диаметром 1 дюйм. Гибкую подводку большего диаметра не целесообразно применять при подключении смесителей и бытовой техники.
  • Диаметр сильфонной подводки варьируется от 12 мм до 34 мм.

Диаметр резьбы гибкой подводки

Для бытовой техники и смесителей, размеры подсоединения отличаются: 3/8 дюйма или М 10 для подключения смесителей, затем идут фитинги размером 1/2, 3/4 и 1 дюйм для подключения остальной техники, фильтрующей системы.

Все необходимые размеры и характеристики гибкой подводки указаны на упаковке или на бирке прикрепленной к шлангу. Обозначения М 10 например, обозначает внутренний диаметр резьбы 9, 5 мм в метрической системе измерений (как вы можете понять, для удобства применяются округления, в большую или меньшую сторону, так, вместо 9, 5 мм для резьбы 3/8 дюйма, мы видим обозначение М 10, или другими словами условно 10 мм, это обозначение ещё имеет название евро размер), 1/2 дюйма обозначают как М 12 при 12, 7 мм, и так далее.

Таблица перевода дюймов — мм — евро размер.

Подключение шланга к газовой плите

Чтобы подсоединить шланг к плите, посмотрите на ее заднюю стенку. Здесь можно будет увидеть надпись «выход». Сразу нужно будет определить какой у него вид. Возможно, он будет сделан абсолютно прямым или иметь небольшой угол.

Это очень важно, так не допускается сильного перегибания шланга. При расположении трубы немного в стороне, а выход сделан прямым, придется приобрести дополнительный металлический угольник с резьбой. Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма

Когда диаметр резьбы равен 3/4 дюйма, нужно будет установить также переходник (футорку) диаметром полдюйма.

Обычно на всех кухнях газовый стояк устанавливают в определенном углу. От него отходит приваренная трубка, оборудованная шаровым краном, для подключения газового шланга.

Накидная гайка накручивается на кран. Когда кран имеет внутреннюю резьбу, шланг должен вкручиваться в него.

Прежде чем к «выходу» системы подключить шланг, нужно поставить паронитовую прокладку. Обычно она продается в комплекте.

Но лучше самому приобрести на рынке такую прокладку, оснащенную металлической сеточкой. Она будет служить защитой от возможных загрязнений.

Установив прокладку, гибкий шланг прикручивается к выходу плиты и подтягивается рожковым ключом.

Затем проводится проверка утечки газа. Все соединения нужно тщательно обмылить. Открыть кран и пустить газ. Отсутствие пузырей в местах соединений говорит о том, что система готова к эксплуатации.

Газовые шланги для газовых плит: какой лучше, главные правила выбора

Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит

Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется

Важно предварительно выполнить все замеры и купить изделие нужной длины

Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.

Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.

Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.

В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях

При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения

Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах

Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт

Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное – осмотреть изделие на предмет целостности.

Инструкции по безопасному подключению

При наличии хотя бы минимальных навыков, подключить газ к прибору можно своими руками.

В работе необходимо придерживаться следующих правил:

  • длину подводки подбирать с учетом расстояния, на которое будет предположительно передвигаться оборудование;
  • располагать устройство в месте, доступном для визуального осмотра, не скрывая его под полом или в стене;
  • убедиться в отсутствии других подключений на приборе (исключение – провод, выполняющий функцию подсветки в духовом шкафу плиты);
  • не окрашивать изделие, так как это приводит к быстрому растрескиванию материала;
  • пользоваться газовыми рукавами стандартных размеров, предусмотренных установленными ГОСТами нормативами;
  • не провоцировать электролитические повреждения, соединяя медные наконечники со стальными (безопасные сочетания: сталь-сталь, латунь-медь);
  • избегать перекручивания, изгибов и натяжек рукава;
  • не подвергать соединения высоким температурным воздействиям (пайка, сварка).

В многоэтажных домах установлен общий газовый стояк, у которого есть ответвления с кранами на концах. Они присутствуют в каждой квартире и называются опуском.

Подключить газ к плите несложно: достаточно немного свободного времени и минимального набора инструментов

На первом этапе работы подготавливается помещение и перекрывается подача газа в сети. Затем оборудование, будь то колонка или плита, выставляется на место монтажа и тщательно выравнивается.

После этого нужно наложить уплотнитель на штуцер шланга и закрутить его в кран на опуске. Если резьба на приборе не соответствует диаметру рукава, потребуется переходник, который тоже уплотняется. Далее шланг подсоединяется к оборудованию.

Для подключения понадобится сам гибкий шланг, шаровый кран, уплотнитель (лента Фум, локтайт), отвертка, разводной ключ, а также мыльный раствор (вода + мыло или гель) и кисть

В конце тестируют герметичность соединительных элементов, открыв кран. Это легко сделать с помощью обыкновенной мыльной эмульсии и небольшой кисточки.

Если соединение не плотное, нанесенный мыльный раствор будет пениться и пузыриться, если же все в порядке – никакой реакции не произойдет

При обнаружении недостаточной плотности соединений слегка свинчивается ручка крана и проверяется намотка. Последний шаг – диагностирование функциональности оборудования и подачи газа.

Самое верное решение в случае недостаточной уверенности в собственных силах – обратиться к газовщикам. Специалисты выполнят подключение с соблюдением всех норм, что даст гарантию на исправную, безопасную и надежную службу системы в течение многих лет.

На нашем сайте есть подробные инструкции по замене газового шланга и по подключению различного газового оборудования.

Предлагаем вам ознакомиться с этими материалами:

  • Замена газового шланга своими руками: правила проведения монтажных работ
  • Как перенести газовую трубу в квартире: правила переноса и советы по расположению
  • Подключение газовой плиты своими руками: как пошагово установить газовую плиту в квартире
  • Схема подключения двухконтурного газового котла: как правильно подвести газ к котлу
  • Установка газовой колонки в квартире своими руками: требования и технические нормы для установки

Виды и конструкции

Изделие из резины

Есть три вида гибких подводок, которые различаются по материалу.

  1. Полиэтиленовые шланги для воды. Их преимущество – высокие показатели гибкости.
  2. Резиновые шланги, которые оплетают нержавеющей сталью, нейлоном или армируют алюминием.
  3. Гибкая подводка из нержавейки (гофротрубка).

У каждого вида подводки есть свои плюсы и минусы. Шланги из резины, армированные алюминием, будут служить до трех лет. Граничное давление – 0,5Мпа, а сопротивление температурам – до 80 градусов. Основной минус алюминиевого армирования – слабая коррозионная стойкость. Шланг, покрытый нержавеющей сталью, гораздо надежнее, чем предыдущий. Он выдерживает давление до 1 Мпа, а максимальная температура – 95 градусов. Такие модели прослужат до десяти лет. Резиновые шланги, оплетенные нейлоном, могут эксплуатироваться до 15 лет, выдерживают давление до 2 Мпа и температуру до 110 градусов. Полиэтиленовые подводки, несмотря на строгие ограничения рабочей температуры, считаются надежными за счет высокого сопротивления коррозии.

Выделяют два вида сильфонных шлангов – цельностянутые и сварные. Толщина стенок подводок – около 0,3мм в обоих случаях. В комплекте со шлангами идут гайки накидного типа, которые производятся из той же стали, что и сами шланги. В редких случаях материал отличается, и гайки могут быть латунные или бронзовые с хромированным или никелевым покрытием. Соединительные диаметры гаек могут быть 1, 2 дюйма, а также ½, 3/4, 11/4,  11/2 дюйма. Допустимое давление колеблется в диапазоне от 10 до 20 бар.

Гибкая конструкция

Гибкие подводки для смесителя монтируют с помощью стопорного кольца. Это специальный дополнительный элемент, который обеспечивает качественную стыковку фальца с трубой или фитингом в процессе монтажа.

Чтобы правильно состыковать сильфонную трубу с оборудованием под штуцер, используются латунные или стальные переходники. Они особенно необходимы, если сечение труб отличается от диаметра подводки.

Важная и надежная деталь, которая есть в сильфонной подводке – уплотнительная прокладка. Она может производиться из фторосодержащего полимера, меди или паронита. Этот элемент выдерживает такие же давление, как и сама трубка, поэтому его минимальная толщина должна быть не меньше 2,5-3 мм.

Нержавейка – качественный и надежный материал, который будет служить долгие годы. Она устойчива к влиянию коррозии, агрессивной химии, температурным перепадам. Срок эксплуатации сильфонных подводок достигает 20 лет, а рабочая температура может колебаться от -40 до +200 градусов. Такие изделия выдерживают давление до 3Мпа.

Преимущества сильфонных подводок

Плюсы эксплуатации сильфонных подводок из нержавейки для смесителя:

  • Безопасность для здоровья за счет экологичности нержавейки;
  • Огнестойкость материала;
  • Устойчивость к кислородной диффузии;
  • Хорошая износостойкость.

Во время монтажа сильфонный шланг не пережимается во время изгибания, не теряет форму сечения. Поэтому показатели давления по длине шланга остаются неизменными.

Минусы сильфонных шлангов

Низкие показатели гибкости – главный недостаток сильфонных труб. Если пространство для монтажа ограничено, гибкие резиновые шланги для воды подойдут лучше. Тем не менее, плохая гибкость сильфонных подводок позволяет производить установку без дополнительных крепежей – изделие само держит форму.

Еще один недостаток – посторонний шум от вибраций гофрированных трубок, который усиливается, если включаются несколько потребителей воды одновременно. Эта проблема легко решается с помощью установки пластикового рукава – звук вибрации будет заглушаться.

К недостаткам также можно отнести высокую цену сильфонной подводки. Но это компенсируется длительным сроком службы по сравнению с другими изделиями.

Разновидности

В быту используется всего три вида газовых рукавов:

  • Резинотканевый.
  • Резиновый армированный.
  • Сильфонный.

Они производятся из различных материалов, обладают разными техническими свойствами и сроками службы. У каждого из трёх видов газовых рукавов есть как плюсы, так и минусы. Выбор зависит от места установки и конкретного случая.

Резиновый

Резиновые рукава, армированные текстильной нитью – самые мягкие среди всех разновидностей шлангов. Они экономичны, просты в установке и уходе. Широкий выбор шлангов этого вида представлен в строительных магазинах. Можно с лёгкостью подобрать рукав нужной длины и диаметра.

Фото 1. Резиновый мягкий газовый шланг черного цвета, отличается экономичностью, простотой в подключении.

Кроме того, этим шлангам недостаёт жёсткости и они чувствительны к перепадам температур. Такой вид рукавов рекомендуется заменять каждые два года, однако, на практике их используют намного дольше. Современные рукава с эластичными компонентами в составе могут служить до 5 лет.

Армированный

Гораздо чаще встречаются армированные резиновые шланги, которые похожи на рукава для подвода воды. Они оплетены стальными нитями снаружи. Внутри состоят из полимерного материала, хотя и называются резиновыми.

Фото 2. Два армированных шланга из полимерного материала, один покрыт сверху гофрированной сталью.

Находящийся внутри полимерный рукав разрушается так же, как и резиновый. К тому же сталь отлично проводит ток, поэтому необходимо использовать диэлектрические прокладки при монтаже. При эксплуатации трубок в оплётке из металла обязательно нужно перекрывать газовые краны, это продлит срок службы шлангов. Этот тип рукавов допустимо использовать при температуре до +50 градусов.

Сильфонного типа из нержавеющей стали

Это единственный разрешённый к применению в быту тип шланга для газа. Он представляет собой гофрированную плотную оплётку, устойчивую к воздействию высоких и низких температур, повышенного давления и к механической нагрузке. Существует однослойный и многослойный сильфон.

Производится он как из металлических, так и из неметаллических материалов. Оболочка создаёт повышенную безопасность, она предотвращает повреждения от большинства видов воздействий.

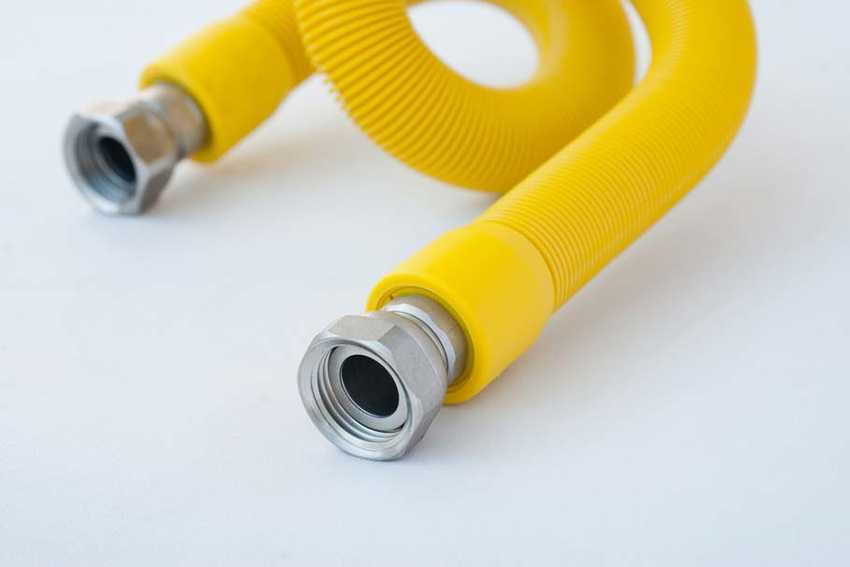

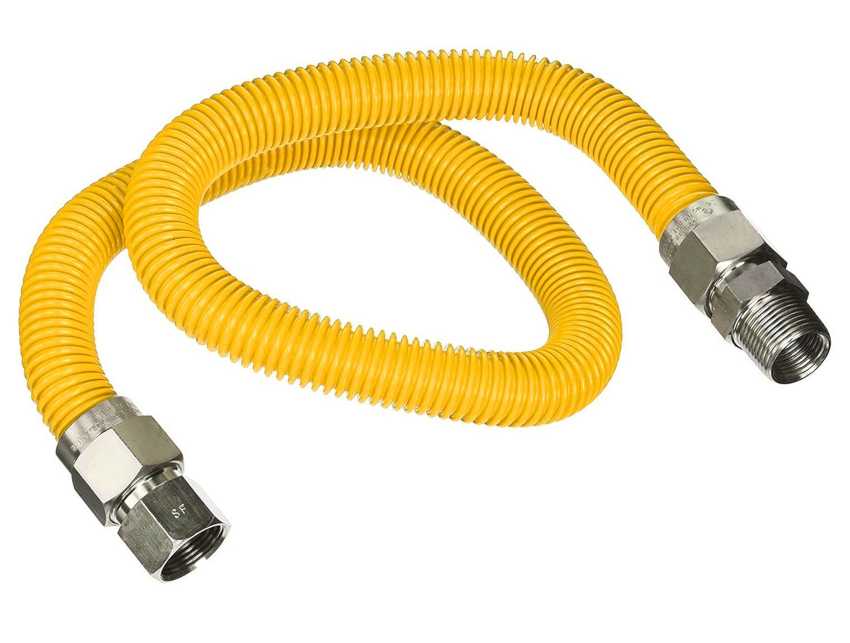

Фото 3. Сильфонный газовый рукав желтого цвета, выполнен из неметаллического материала, покрыт полимером.

Этот вид шлангов делается из нержавеющей стали. Продаются газовые рукава с изоляцией и без изоляции. Второй тип покрыт полимером, который не проводит электричество. Рекомендуется рукав с диаметром не менее 10 см для равномерной подачи газа. Сильфонные рукава на порядок лучше по качеству, чем остальные.

Справка! Наиболее надёжны образцы с полимерным покрытием, защищающим от воздействия окружающей среды. Эти газовые шланги служат до 30 лет, они безопаснее, но и дороже.

Преимущества сильфонных шлангов для газа:

  • Продолжительный срок эксплуатации (до 30 лет).
  • Выдерживают температуры от -50 до +200 градусов.
  • Выдерживают давление до 6 атмосфер.
  • Соответствуют нормативам ГОСТа.
  • Совместимы с любой фурнитурой.
  • Одобрены к использованию газовыми службами.
  • Защищены от механических повреждений и агрессивной среды.
  • Защищены от воздействия электричества в 1 тыс. В и более.
  • Нет ограничений во время использования.

Разновидности и краткое описание

Как уже было сказано, сегодня можно видеть три вида подводок для газового оборудования. Классификация делается на основе материала, из которого изготовлены эти элементы:

  • Шланг резиновый, который сделан из прочной резины с армированием его нитками. Такое изделие часто называют резинотканевым. Обладает неплохими эксплуатационными характеристиками. Из всех трех видов этот самый мягкий, то есть имеет наименьшую жесткость, поэтому стоит меньше остальных;
  • Трубка из нержавеющей стали – армированный шланг. По внешнему виду напоминает водопроводные трубки. Изготавливается из проволоки, которая в свою очередь, сделана из нержавеющей стали. Сама оплетка имеет желтую полосу, что указывает на предназначение — подводка для газового оборудования;
  • Сильфонная подводка. Данный тип имеет самую высокую стоимость, так как изготовлен из металлической гофры, которая способна растягиваться и сжиматься. Имеет самый высокий запас прочности. Именно этот вид подводок рекомендован всеми нормативными документами.

Гибкая подводка газа

На сегодняшний день данные три вида остаются актуальными. Хотя про резиновые шланги уже можно забыть, так как используются они сегодня крайне редко. Связано это со многими техническими моментами, а также ограничениями по эксплуатации, о которых речь будет идти немного ниже.

Выводы и полезное видео по теме

Подробнее об основных видах гибких подводок в видео:

Видео-инструкция по подключению плиты к газу:

Схема подсоединения газовой колонки в видео ролике:

Благодаря универсальным гибким шлангам стало возможным отказаться от подсоединения бытовых приборов к газопроводным трубам «намертво». Мобильность подобных устройств значительно упрощает жизнь хозяевам кухонных помещений, позволяя без особых затруднений передвигать оборудование с целью уборки, перестановки или ремонта.

А какой тип шланга выбрали вы для подключения газа у себя дома? Расскажите, какое из достоинств подводки стало основной причиной для выбора? Как долго вы уже используете этот гибкий шланг?

А может вы заметили неточность в рассмотренном материале или хотите дополнить выше сказанное собственным мнением? Оставляйте, пожалуйста, свой комментарий под нашей статьей.

Здравствуйте, Владимир. Ну, в любом случае вы сами могли могли проверить, травит шланг или нет, старым дедовским способом. Нужно было намазать мыльной жижей: если пенится, значит, травит, если нет, то порядок! Но вы абсолютно правильно сделали что вызвали мастеров, с газом шутки плохи! Как по мне, и у тех, и других шлангов есть свои недостатки и преимущества. Если нужен сильно длинный шланг, то правильнее купить резиновый (либо ниппелем нужно скручивать несколько армированных, а это лишнее соединение), ну и резина более гибкая, конечно. Но по прочности я больше доверяю армированным и сильфонным, хотя они на порядок дороже!

Подскажите, пожалуйста, есть ли ограничения по длине шланга? Можно ли сгибать? Мне необходимо спрятать шланг, который будет проходить к плите. Спасибо за ответ.

По Европейским нормам максимальная длина составляет два метра. В нашем СНиПе длина газового шланга никак не ограничена (п. 7.3 Раздела 7 “Внутренние газопроводы”). По сгибанию тоже нет ограничений.

Согласно п. 3.21 норматива Москвы по эксплуатации жилищного фонда ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий», утвержденного и введенного в действие постановлением Правительства Москвы от 02.11.2004 № 758-ПП: “Подключение газовых приборов к газопроводу допускается через гибкую подводку, не имеющую стыковых соединений и обладающей термостойкостью не ниже 120 градусов“.

Тоже самое говорится в ЖНМ-2004/03 «Газопроводы и газовое оборудование жилых зданий» пункт 3.21 (с изменениями на 30 января 2013 года).

А вот не только для столицы, технический регламент ВДГО:

“9.6. Конструкция разъемного соединения в местах присоединения гибкого рукава к внутреннему домовому газопроводу и бытовому газоиспользующему оборудованию должна обеспечивать герметичность соединений. Гибкие рукава для присоединения бытового газоиспользующего оборудования к сети газопотребления или к индивидуальной баллонной установке должны отвечать следующим требованиям:

1) не иметь соединений; 2) соответствовать параметрам используемого газа; 3) иметь срок службы не менее десяти лет.”

Для общих правил, СП 41-108-2004, рекомендовано пунктом 5.5 (документ добровольного применения):

“Присоединение теплогенераторов к газопроводу допускается предусматривать с помощью стальных, медных или гибких подводок, в том числе из неметаллических труб, имеющих необходимые прочностные характеристики при долговременном (не менее 25 лет) воздействии транспортируемого газа. Длину гибких подводок следует принимать не более 1,5 м. Гибкие подводки к теплогенераторам должны иметь сертификат соответствия“.

ГОСТ Р 52209-2004 2.2.2 Газовые шланги и оплетка: “Для изготовления газового шланга следует использовать ленту из аустенитной стали марки 12Х18Н10Т по ГОСТ 4986, оплетку изготавливают из проволоки 12Х18Н10Т по ГОСТ 18143.”

На Украине ДНБ ограничивает длину подводящего шланга до 2 метров.

Шланг в латунной (желтого металла) оплетке с черными штрихами по спирали в магазине продали как для подключения баллона сжиженного газа к газовой колонке. Наконечники шланга выполнены из белой стали, на колонке вход желтый… не могу нигде найти ни слова о таких шлангах. Можно ли им соединять баллон и колонку? Написано, что шланг для воды….

Здравствуйте. Опишите нам, пожалуйста, маркировку на шланге и сфотографируйте его, мы постараемся вам помочь.

Задавайте их на форуме нашим экспертам и другим читателям

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
