Схема электрощита с УЗИП

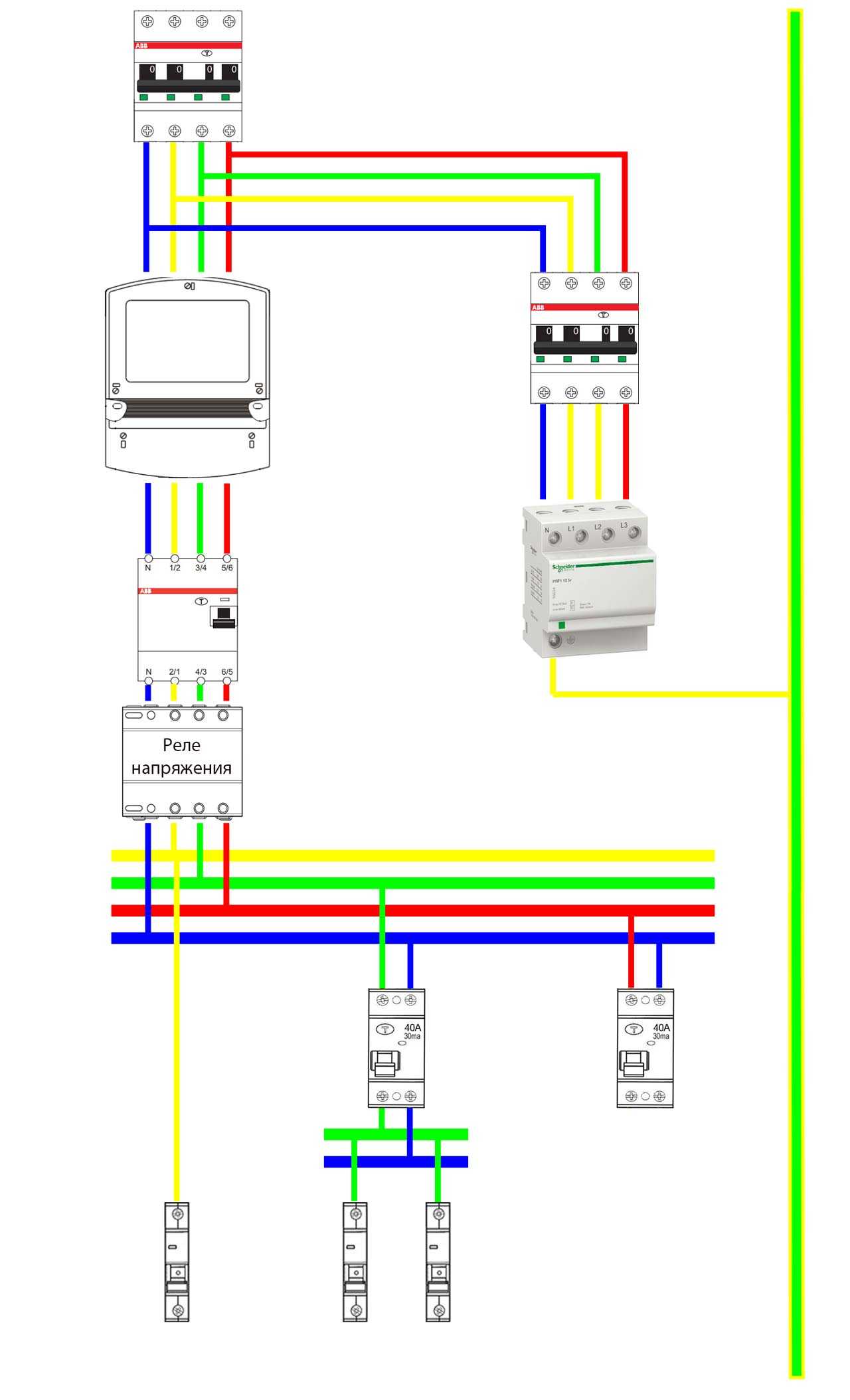

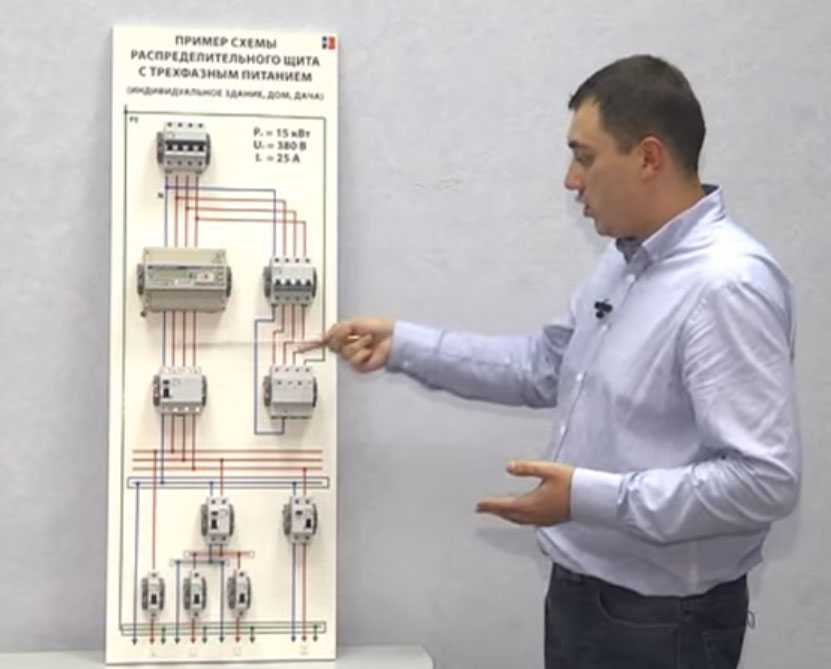

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

реле напряжения УЗМ-51 или аналог

УЗО 100-300мА – защита от пожара

УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки

простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

  • Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
  • УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

  • АС — отслеживается переменный ток (синусоидальная форма);
  • А — переменный + пульсирующий (импульсы);
  • В — постоянный, импульсный, сглаженный переменный, переменный;
  • Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Где ставится противопожарное УЗО

Противопожарное УЗО монтируется в квартирных электрощитах после счётчика, в этажных распредщитах или в домовых вводных щитах. Они так же могут располагаться в распредустройстве понижающей трансформаторной подстанции.

Основное предназначение этих приборов следующее:

  • защита кабеля, соединяющего щит учета и жилое здание.
  • защита участков электропроводки, в которых отсутствует УЗО;
  • отключение электрощитов при замыкании внутри щита;
  • дублирование нижестоящей дифференциальной защиты.

Для обеспечения селективности вышестоящее противопожарное УЗО следует выбирать с уставкой в 3 раза выше, чем у нижестоящего. Например, защитное устройство отдельной линии должно иметь ток срабатывания 30мА, прибор в квартирном щите выбирается с уставкой 100мА, защита на этаже выбирается с током отключения 300мА, а общедомовой аппарат должен иметь уставку 500мА.

Кроме того, следует учесть время срабатывания. Оно так же должно отличаться в 3 раза. Самый быстродействующий прибор выбирается для отдельных линий и электроприборов, иначе при больших токах утечки возможно отключение сразу всех защитных устройств — от подключенных к отдельному электроприбору до общедомового.

Дифференциальный автомат или УЗО?

Дифференциальный автомат от УЗО можно отличить следующими способами:

  • По надписи на корпусе. На современных аппаратах производители обычно указывают название прибора;
  • По маркировке: АВДТ — автоматический выключатель дифференциального тока (дифференциальный автомат) ВД — выключатель дифференциальный. (УЗО)
    УЗО Диф. автомат
  • По временной характеристике времени срабатывания: Если перед номиналом тока указаны буквы A, B, C (например С 16А) — перед нами диф. автомат. Эти буквы обозначают быстродействие автомата, А- наиболее быстрые, С – самые медленные, но и самые дешевые. Обычно для бытовых нужд используют автоматы с С-характеристикой.
  • По схеме, изображенной на корпусе прибора. УЗО имеет лишь дифференциальный трансформатор:

    На схеме дифференциального автомата помимо диф. трансформатора указаны обмотки теплового и электромагнитного расцепителя:

Функция УЗО как элемент защиты от пожаров

Функция УЗО как элемент защиты от пожаров, это дополнительное назначение УЗО. Оно не тушит пожары, оно устраняет возможные причины его возникновения. Приведу пример. Предположим в доме установлено вводное устройство. Это отдельный ящик, установленный в отдельной комнате, в которую редко, кто заходит. Со временем в ящике скапливается пыль, причем в очень больших объемах. Изоляция вводных кабелей тоже со временем ветшает. В такой ситуации любое касание рабочего проводника корпуса ВУ приведет к искрению и пыль загорится. Вот вам и пожар.

Установленное УЗО со стороны ввода, отследит касание рабочего проводника корпуса, потому что появятся дифференциальные токи и отключит питающую линию до возгорания.

Разберем, чем опасна электропроводка дома без УЗО на вводе.

Конструкция

Эта особенность тоже является важной. Более того, здесь легко обмануться, выбрав то, что кажется лучшим

Впрочем, если знать нюансы, здесь нет ничего сложного.

Итак, по конструкции УЗО бывают:

  • электромеханические. В их состав входят только дифференциальный трансформатор и реле, отключающее устройство;
  • электронные. Здесь есть ещё и усилитель, увеличивающий мощность тока в той самой третьей катушке. Дело в том, что для отключения нужно просто наличие лишнего напряжения. Если ток возникает слабый, трансформатор может не сработать, поэтому нужно ставить более мощный тип. С усилителем можно использовать более простой трансформатор, что, естественно выгоднее. Поэтому электронные УЗО стоят дешевле, а также отличаются компактностью.

Вот тут многие начинают думать, что второе устройство лучше, и стоит выбирать именно его. И ошибаются. Почему? Дело в том, что усилитель тоже требует питания, поэтому он подключён к обслуживаемой цепи. А теперь представьте, что где-то выше защиты оборвался ноль. Розетки не работают, электронное УЗО — тоже: усилитель не получает питания, трансформатор не может сработать из-за малого напряжения в катушке. Если пользователь видит оголённый провод, он может до него дотронуться. А ведь фаза-то целая, так что, будьте уверены, Вас ударит током.

Можете даже не трогать проводов, ведь под напряжением может быть какой-нибудь корпус. А вот электромеханическое УЗО в такой ситуации сработает, ведь здесь трансформатор подобран правильно, поскольку увеличивать мощность здесь нечему. Поэтому, если есть лишние деньги и место в щитке, лучше выбрать именно его.

Маркировка УЗО

Каждый ВДТ (АВДТ) должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных:

  1. Наименование изготовителя или торгового знака (марки);
  2. Обозначение типа, каталожного номера или номера серии;
  3. Номинальное(ые) напряжение(я);
  4. Номинальная частота, если ВДТ разработан для частоты, отличной от 50 и/или 60 Гц
  5. Номинальный ток;
  6. Номинальный отключающий дифференциальный ток;
  7. Уставки отключающего дифференциального тока для ВДТ с несколькими значениями отключающего дифференциального тока;
  8. Номинальная наибольшая включающая и отключающая коммутационная способность;
  9. Степень защиты (только в случае ее отличия от IP20);
  10. Рабочее положение, при необходимости;
  11. Номинальная наибольшая дифференциальная включающая и отключающая способность, если она отличается от номинальной наибольшей включающей и отключающей способности;
  12. Символ для устройств типа S;
  13. Указание, что ВДТ функционально зависит от напряжения сети, если это имеет место;
  14. Обозначение органа управления контрольным устройством — буквой Т;
  15. Схема подключения;
  16. Рабочая характеристика при наличии дифференциальных токов с составляющими постоянного тока.

Маркировка должна быть нанесена либо непосредственно на ВДТ, либо на табличке (ах), прикрепленной(ных) к ВДТ, и должна быть расположена так, чтобы быть видимой после установки ВДТ.

Если габариты устройств не позволяют нанести все указанные выше данные, то по крайней мере маркировка по пунктам 5), 6), 14) должна быть видимой после монтажа. Информация по пунктам 1), 2), 3), 10), 11) и 15) может быть нанесена на боковых или задней поверхностях устройства и быть видимой только до установки. Информация по пункту 15) может быть нанесена на внутреннюю поверхность любой крышки, которую нужно снимать для присоединения питающих проводов.

Информация по остальным пунктам должна быть приведена в эксплуатационной документации и каталогах изготовителя.

Выводы, предназначенные исключительно для соединения цепи рабочего нулевого проводника, должны быть обозначены буквой N. Выводы, предназначенные для нулевого защитного проводника, если он имеется, должны обозначаться символом (по ГОСТ 29322).

Пример маркировки

1 — С 16- перед нами диф. автомат с током отключения 16А. 2 — Уставка по дифференциальному току — 100 мА. 3 — Аппарат предназначен для сетей 230 В 4 — Защита от перенапряжений. При повышении напряжении в сети больше 270 В произойдет отключение. 5 — Диф. автомат АС типа, т.е. реагирует лишь на переменную составляющую тока.

Для чего нужно УЗО?

Добрый день, уважаемые гости сайта «Заметки электрика».

После публикаций своих статей про устройства защитного отключения (УЗО), мне от посетителей сайта на почту стал часто приходить такой вопрос: а для чего вообще нужно устанавливать УЗО?

Давайте разберемся для чего же нужно устанавливать УЗО в своих квартирах или домах?

Все зависит от того, какие цели Вы преследуете.

Основные цели применения УЗО:

  • защита людей от поражения электрическим током
  • предотвращение возникновения пожара по причине появления тока утечки электропроводки

Внешний вид однофазного (двухполюсного) УЗО.

Применение УЗО для защиты людей от поражения электрическим током

При использовании в личных целях такие электрические приборы, как стиральная машина, СВЧ-печь, электрическая плита, водонагреватель, компьютер и другие, есть вероятность поражения электрическим током, т.к. перечисленные бытовые приборы в первую очередь имеют металлический корпус (проводит электрический ток) и сложную внутреннюю схему.

В следствии различных воздействий (механических, тепловых и др.), а также по причине длительного срока службы, изоляция проводов этих бытовых приборов может прийти в негодность.

Кстати, это касается не только электрических приборов, но и кабельных линий электропроводки.

При нарушении изоляции проводника, есть вероятность замыкания этого провода на металлический корпус электрического прибора. При этом на корпусе появляется фаза или другими словами, потенциал, равный напряжению сети. Но это возникнет в том случае, если отсутствует заземление корпуса.

Что случится, если прикоснуться к корпусу прибора в такой ситуации?

Для более наглядного изучения и представления материала по применению УЗОя Вам приведу пример с СВЧ-печью.

Пример 1. Без применения в схеме УЗО

Если одновременно задеть электрический прибор, а в нашем примере это СВЧ-печь с поврежденной изоляцией, и любой другой предмет, соединяющийся с заземлением, например, с раковиной или батареей, то Вас ударит током.

Последствия такого «прикосновения» могут быть самые разные. В одном случае это «легкий испуг», в другом — серьезные последствия, вплоть до остановки сердца от прохождения тока через тело человека. Почитайте, вот несколько реальных примеров из жизни:

Пример 2. Применение УЗО в схеме с защитным проводником

Чтобы предотвратить подобные последствия при нарушении изоляции приборов или кабелей, необходимо применять устройство защитного отключения (УЗО).

А здесь вообще не произойдет такой ситуации, т.к. при замыкании фазного проводника на металлический корпус электрического прибора, появится ток, при котором сработает УЗО или автоматический выключатель.

Опять же хочу сделать оговорку, это случится в том случае, если у Вас используется электропроводка с защитным проводником РЕ (фаза, ноль, земля), т.е. система TN-C-S или TN-S.

О том, как перейти с системы заземления TN-C на TN-C-S читайте по этой ссылке.

Пример 3. Применение УЗО в схеме без защитного проводника

Рассмотрим тот же пример с СВЧ-печью с использованием УЗО, но уже без применения защитного проводника РЕ, т.е. с системой заземления TN-C.

В этом случае у Вас есть шанс остаться в живых, т.к. прохождение тока через тело человека будет кратковременным.

Прохождение электрического тока через тело человека создаст утечку тока, что приведет к срабатыванию УЗО, который в свою очередь отключит поврежденный участок сети. Время нахождения человека под электрическим током будет равняться времени срабатывания УЗО.

Существует спорное мнение, что применять УЗО в старых схемах электропроводки (двухпроводной) не допустимо. Свое мнение по этому поводу я напишу в своей отдельной статье.

Применение УЗО для предотвращения возникновения пожара

При неправильном или некачественном монтаже электропроводки, а также использование электрических проводов или кабелей с неисправной изоляцией применяют УЗО для предотвращения возникновения пожара в случае утечки тока.

Для этих целей применяют устройство защитного отключения (УЗО) с уставкой срабатывания от 300-500 (мА). Такая уставка взята из предварительного расчета тепловой мощности.

При токе утечки равному 500 (мА), тепловая мощность выделяемая на этом участке цепи составляет приблизительно 100 (Вт). Этой мощности достаточно для возгорания материалов (дерево, пластик, бумага), находящихся в месте неисправности.

Рекомендую ознакомиться с моей статьей о том, как правильно выбрать и купить УЗО.

P.S. На этом я хотел бы закончить статью. Выбор за Вами!?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Схемы установки защитного выключателя

УЗО не рассчитано на отслеживание перегрузок в электросети, поэтому его обязательно надо ставить вместе со стандартным «автоматом» (автоматическим выключателем). Так защита выйдет полной по всем проблемным направлениям.

Стандартная схема подключения защитных устройств в электрощите выглядит следующим образом:

  1. Первым на входе идет автомат.
  2. Затем ставится счетчик электроэнергии.
  3. Потом подключается противопожарное УЗО (на 100–300 мА).
  4. После производится разделение цепи на несколько отдельных линий потребления с УЗО от поражения током (на 10–40 мА).

В некоторых схемах первый автоматический выключатель меняют на выключатель-пакетник, а менее мощные автоматы потом ставят на потребительских линиях. Такой вариант также не противоречит правилам.

Галерея изображений Фото из Сверху к УЗО (на вход «L») подключается фазный идущий от счетчика провод, а снизу (на выход «N») подсоединяется линия с нагрузкой – переворачивать устройство или менять местами провода нельзя, это приведет к ложному срабатыванию либо полной поломке выключателя

Ток утечки и время задержки в противопожарном УЗО должны быть минимум в три раза выше аналогичных показателей на нижерасположенных дифференциальных устройствах отключения, которые предназначены для предотвращения поражения людей электротоком

УЗО и автоматический выключатель не способны заменить либо продублировать друг друга, они защищают сеть от разных проблем и лишь дополняют один другого – оба этих устройства должны присутствовать в щитке

УЗО работает в сетях как с заземлением, так без него – на дифференциальный выключатель все равно заводится только пара проводов, клемма «земля» на нем попросту отсутствует

ОБщая схема подключения однофазного УЗО

Различия между противопожарными и обычными УЗО

Дифференциальный выключатель по току и автомат

Монтаж защитного устройства в разных электросетях

При подключении проводов важно следить, чтобы выходы с УЗО не оказались объединены на общем нуле и вообще нигде не пересекались с иными нулевыми жилами или корпусом щитка. После этого защитного устройства линия должна сразу идти на другое УЗО либо автомат, а потом сразу к потребителям. После завершения монтажа необходимо проверить правильность сборки всей схемы и работоспособность защитного устройства

После завершения монтажа необходимо проверить правильность сборки всей схемы и работоспособность защитного устройства.

Сначала в розетку включается какая-нибудь техника для появления в сети нагрузки и подается напряжение. Если все правильно и изоляция везде цела, то никаких срабатываний УЗО произойти не должно

Затем проверяется сам дифференциальный выключатель. Для этого на большинстве УЗО есть кнопка «Т» («ТЕСТ»). При ее нажатии происходит имитация расчетного тока утечки, в результате которого защита должна штатно сработать. Причем тестирование должно работать независимо от того, есть нагрузка или нет.

Если при нажатии на «ТЕСТ» УЗО не отключило линию, то оно неисправно. Возможна ситуация, когда сломался контур имитации утечки. В этом случае устройство защиты будет продолжать выполнять свои функции, как в нем заложено. Однако даже такой выключатель лучше сразу заменить. Подобную проверку рекомендуется производить раз в месяц.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины — 2300/220 = 10.5 А
  • Для бойлера — 1600/220 = 7.3 А
  • Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт 2.2 3.5 5.5 7 8.8 13.8 17.6 22
Тип УЗО на 10-300 мА 10 А 16 А 25 А 32 А 40 А 64 А 80 А 100 А

В чем заключается необходимость УЗО в системе заземления TT

Системы защитного заземления призваны защищать человека от поражений электрическим током в случае появления на корпусах электрооборудования опасного электрического потенциала, связанного например, с повреждением изоляции фазных проводников. На сегодняшний день существуют две распространенные системы с глухозаземленной нейтралью:

  • система заземления TN в которой контуры заземления подстанции связаны с корпусами защищаемого оборудования посредством защитных проводников PE;
  • система заземления TT не имеющая электрического контакта с заземляющим контуром подстанции, а защита организована повторным заземлением, непосредственно у потребителя.

Первая, в свою очередь представлена двумя подсистемами, отличающимися организацией защитных нулевых проводников PE:

  • в устаревшей подсистеме TN-C нулевой рабочий проводник (нейтраль) N объединен с защитным PE проводником заземления – функции обоих отведены общему проводнику PEN;
  • более совершенная подсистема заземления TN-S имеет два раздельных проводника PE и N;
  • подсистема TN-C-S, является компромиссным решением и позволяет реализовать на месте аналог TN-S.

Система заземления ТТ применяется в случаях когда безопасность при помощи подсистем TN по каким либо причинам обеспечена быть не может. Как правило, TT применяется на временных объектах (строительные площадки, вагончики-бытовки, торговые киоски и т.д.). Кроме того электропитание по такой системе заземления востребовано в сельской местности, где несовершенство воздушных линий электропередач ставит под угрозу электробезопасность населения. В данном случае организация заземляющих контуров по месту установки потребителей электроэнергии, с подключением к ним нулевых защитных шин становится более безопасным решением.

Условия применения системы заземления ТТ

Использование системы заземления TT имеет ряд ограничений. Главным из них является применение системы исключительно с подключением через устройство защитного отключения (УЗО) либо дифференциальный автоматический выключатель, обеспечивающие защитное отключение при появлении дифференциальных токов утечки. Такое требование прописано в основном нормативном документе электрика – ПУЭ (п. 1.7.59), причем обязательно должно быть соблюдено требование:

Rобщ ≤ 50 В/Iср.УЗО,

где R общ – суммарное сопротивление системы заземления (заземлители, проводники и пр.), Iср.УЗО – ток уставки срабатывания УЗО, например, для прибора с порогом срабатывания 30 мА, общее сопротивление заземления не должно превышать 1667 Ом. Помимо требования установки УЗО (дифавтомата) необходимо соблюсти еще ряд условий:

  • ни в коем случае не допускается объединение рабочих нулевых проводов (нейтрали) и шины PE;
  • на объекте должна быть выполнена система уравнивания потенциалов, т.е. все металлические части инженерных сетей и металлоконструкций необходимо соединить с заземлителем.

Так в чем же заключается необходимость подключения УЗО? Организовать на месте контур защитного заземления с низким сопротивлением – трудновыполнимая задача, поэтому ожидать срабатывания автоматического выключателя при замыкании между фазой и проводником PE не приходится. Сработает автоматический выключатель разве что при коротком замыкании между фазой и рабочим нулем, а в первом случае корпуса оборудования будут находиться под напряжением. УЗО и дифференциальные автоматы обеспечивают автоматическое отключение при появлении разницы токов в фазном и нулевом проводнике, поэтому устройство гарантированно отключит нагрузку и защитит человека от электротравмы.

Устройство автоматического выключателя

Тепловые и электромагнитные расцепители во всех автоматических защитных устройствах включены последовательно. Кроме того ни один автомат не обходится без контактной группы состоящей из дугогасительных контактов либо имеющих отдельную камеру, гасящую электрическую дугу, возникающую при защитном отключении.

Подробнее…

Разница между ВА и Вт

В зависимости от оборудования величина cos ϕ может колебаться в широких пределах, причем за удовлетворительное значение принято считать величину коэффициента мощности в 0.65 – 0.8. Уметь перевести ВА в ватты необходимо для того, чтобы реально оценить мощность того или иного прибора. Подробнее…

Принцип действия УЗО

Для начала напомним принцип действия УЗО. Трансформатор дифференциального тока внутри УЗО позволяет обнаруживать превышение дифференциального тока. Если такое превышение произошло — защищаемая электрическая цепь разомкнется. УЗО включается в разрыв защищаемой цепи — в разрыв нейтрального и линейного проводников.

После пуска УЗО в работу, контакт внутри него замыкается соленоидом, удерживается в таком состоянии, и устройство беспрепятственно пропускает через себя питающий цепь ток. Если все работает нормально без утечек, то ток нейтрального проводника и ток линейного проводника равны между собой, они направлены противоположно, и их магнитные потоки в сердечнике катушки дифференциального трансформатора взаимно компенсируются — ЭДС не наводится, нет причин для аварийного размыкания УЗО.

Принцип действия УЗО

Если теперь произойдет замыкание или утечка на землю, то ток линейного проводника окажется больше тока нейтрального проводника — магнитные потоки в сердечнике дифференциального трансформатора перестанут быть взаимно скомпенсированными — во вторичной обмотке трансформатора наведется ЭДС. Следящее устройство внутри УЗО это обнаружит, и соленоид тут же перестанет удерживать контакт — цепь, в которой обнаружена утечка, разомкнется действием пружины на контакт за долю секунды, и поражение человека током будет на корню пресечено.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
