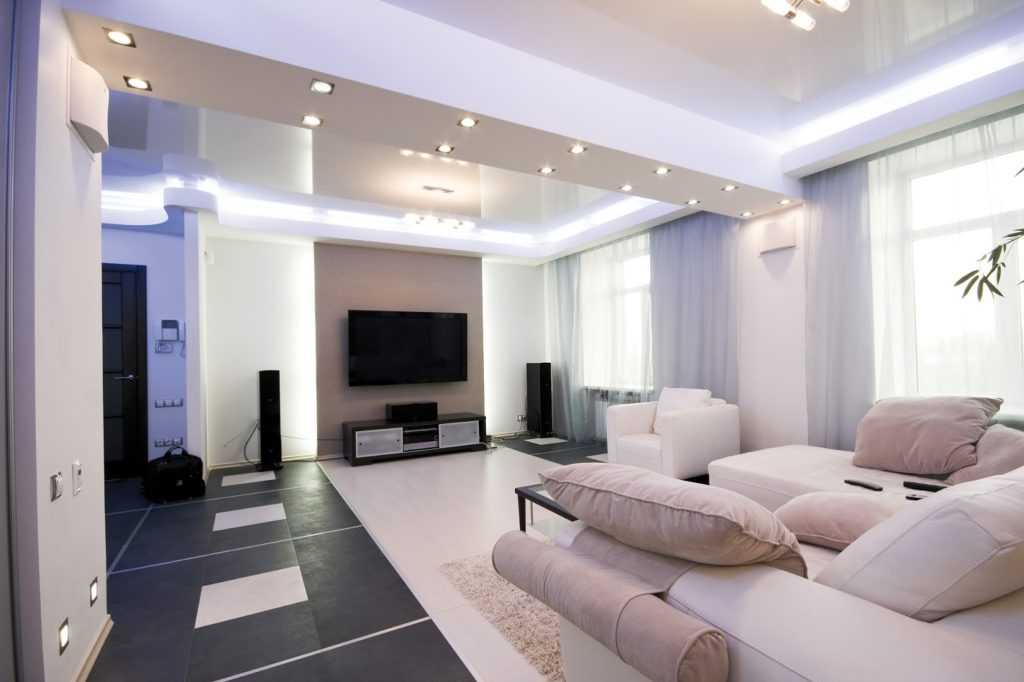

Светодиодное освещение в квартире или доме: как установить своими руками, монтаж объемной лед подсветки и схема подключения в помещении

Экономичная красота

Пленка ПВХ, применяемая для натяжных полотен, имеет полупрозрачную структуру .  Это свойство не смогло остаться незамеченным, ведь если под ней разместить источник света, то можно создать эффект светящегося потолка.  Подсветка потолка светодиодной лентой идеально подходит для этих целей – лента равномерно распределяет свет и не нагревается до критических для винила температур. Ни один другой осветительный прибор не даст такого восхитительного декоративного эффекта.

В зависимости от цвета и яркости светодиодная подсветка потолка  может быть чисто декоративным элементом или основным источником света.  Они потребляют гораздо меньше электроэнергии, чем другие, такие же по яркости осветительные приборы. Так что  светодиодная лента под натяжным потолком, не только украшает помещение,  но и  обеспечивает экономию бюджета.

Установка на потолок

На основу из бетона светильники фиксируются с помощью метизов. К древесине их можно прикреплять обыкновенными шурупами. При наличии подвесного потолка, сделанного из панелей или гипсокартона, разводку нужно производить до установки полотна. В гипсокартоне отверстия можно делать в любое удобное время, как до установки, так и после нее. Нужно заблаговременно определиться с точками размещения устройств, чтобы они вдруг не попали на профиль.

При монтаже накладных осветительных приборов основание сначала фиксируется метизами, провода подключаются к клеммам, которые затем помещаются внутрь отверстия. При установке массивного изделия основание дополнительно укрепляется несколькими ребрами жесткости. Если планируется монтаж лент из светодиодов, то потолочную поверхность нужно предварительно очистить и обезжирить.

Преимущества LED подсветки

Большой выбор цветов, компактные размеры, скромное потребление электрического тока объясняют популярность LED-ленты.

Как ее монтируют? На нешироком основании из полимера по технологии монтажа на поверхность, ТНТ, крепят плоские светящиеся элементы одного или нескольких цветов, соединенные между собой гибкими проводниками.

Чем привлекательна подсветка light-emitting diode:

• Придает оригинальность интерьеру, выполняется подсвечивание на нескольких уровнях, нет ограничений в выборе формы.
• В комнате легко создать зоны, разделенные светом, атмосферу комфорта.
• Низкая трудоемкость, простота монтажа – довольно легко самостоятельно установить контурную или фигурную подсветку.
• Освещение не потребляет много электроэнергии, не занимает много места.
• Долгое время работы – качественная LED-ленты прослужит вам от 20 000 до 50 000 часов.
• Невысокая стоимость эксплуатации по сравнению с обычными лампами, высокая надежность.

Выбор

Если дизайнерское решение освещения потолка принято, то можно приступать к выбору светодиодных источников.

Так, экземпляр с маркировкой SMD 3528 при плотности диодов 60 штук на 1 погонный метр (шт./п.м) имеет световую мощность 4,8 Вт, 120 шт./п.м – 7,2 Вт, 240 шт./п.м – 16 Вт. Лента SMD 5050: 30 шт./п.м – 7,2 Вт, 60 шт./п.м – 14 Вт, 120 шт./п.м – 25 Вт. Чем большую мощность имеет лента, тем дороже она стоит. Ведь светодиод типа 5050 состоит из 3 светодиодов 3528.

Для натяжного потолка часто используется несколько лент с разной плотностью расположения диодов. На откосы – 30 или 60 шт./п.м, на полки – 60 или 120 шт./п.м.

От плотности расположения диодов также зависит вид линии освещения: сплошной (при большой плотности) или прерывистый, волнистый (при небольшой плотности).

1. Охлаждение. Для светодиодных источников повышенной световой мощности может потребоваться охлаждение. Поэтому они дополнительно комплектуются радиатором – специальным алюминиевым профилем.
2. Блок питания и контроллер. Источник питания выбирается исходя из мощности источника света, с учетом тридцатипроцентного запаса мощности. Необходимо также учитывать, какое входное напряжение имеет светодиодная лента. Некоторые из них рассчитаны на входное напряжение 220 Вольт, но используются они для установки на улице. Если требуемая нагрузка блока питания более 50 Вт, то лучший вариант – выбрать несколько блоков питания меньшей мощности и размера.
3. Защита от влаги. При повышенной влажности в помещении или опасности намокания светодиодов следует выбирать влагозащищенные ленты. Они имеют силиконовую гидрозащиту. Класс такой защиты обозначается индексом IP (например, IP44).
4. Подключение и соединение. Как правило, имеющиеся в продаже светодиодные ленты имеют пятиметровую длину. Для удлинения они могут соединяться последовательно, но не более 3-х штук. Для достижения большей длины рекомендуется параллельное подключение. При соединении лент тщательно следите за полярностью подключения. Ее несоблюдение может привести к выгоранию светодиодов.

Важно! Как поменять лампочку в споте подвесного потолка

Монтаж в ниши

Установка светодиодов в гипсокартонные ниши осуществляется простым прикладыванием самоклеящейся основы к поверхности. Это самый простой из всех возможных способов монтажа, однако и здесь нужно соблюдать определенные правила:

Первым делом удаляем с поверхности любую грязь или жировые отложения.
Снимаем защитную упаковку с самоклеящейся основы.
Осторожно накладываем ленту на сухую и чистую поверхность.
Разравниваем светодиодную ленту по всей длине.
Если результат предыдущей операции удовлетворительный, с усилием прижимаем материал к поверхности, чтобы лента качественно приклеилась.

Требования безопасности

Перед тем как выбирать светильник по внешнему виду или функциональным особенностям, необходимо позаботиться о том, чтобы он соответствовал требованиям безопасности. Ванная комната — это помещение, где на лампу постоянно воздействуют водяные пары, горячий воздух или даже прямые струи воды. Не каждый осветительный прибор способен работать в таких условиях, а освещение должно быть безопасным.

При выборе светильника в первую очередь нужно обращать внимание на его степень защиты IP. Кодировка содержит 3 цифры, которые шифруют следующие параметры:

• первая цифра — уровень защиты от твёрдых частиц, пыли, от 0 до 6;
• вторая цифра — защита от влаги, от 0 до 8, причём значение «8» означает, что устройство может работать под водой;
• третья цифра — ударопрочность, от 0 до 10.

Некоторые производители указывают только первые две цифры. Главное, о чём нужно побеспокоиться при покупке лампы, — это влагозащита.

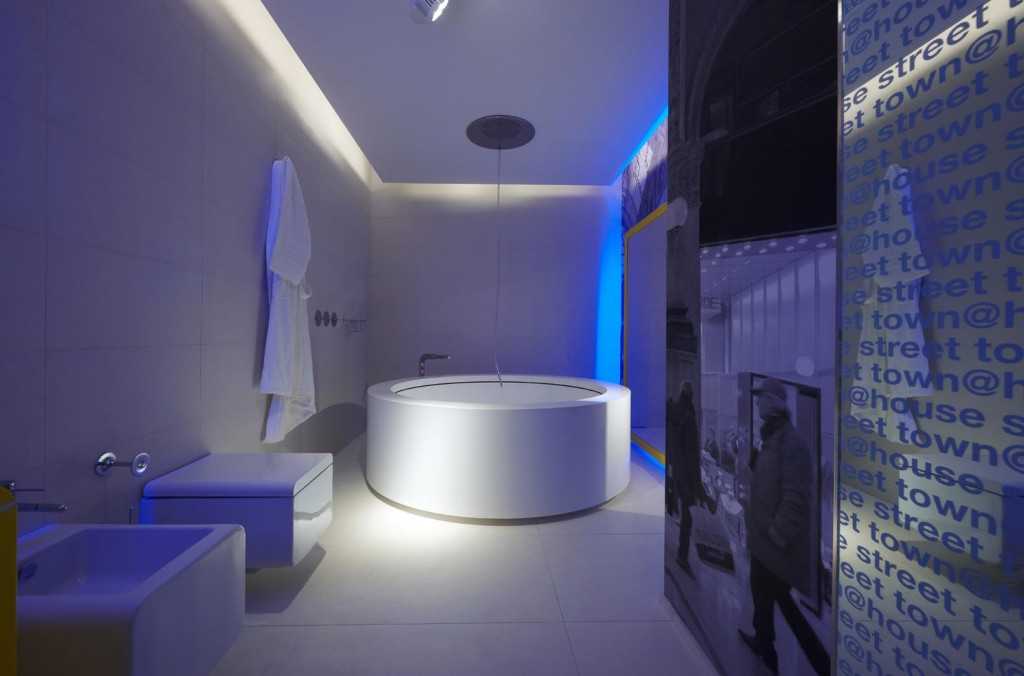

Помещение ванной делится на 4 зоны, в зависимости от влажности.

1. Первая зона — наиболее влажная часть комнаты. Здесь высокая концентрация водяного пара, прямые струи воды. Чаще всего это пространство непосредственно над ванной или внутри душевой кабины. Здесь по технике безопасности нужно устанавливать осветительные приборы мощностью в 12 Вт и с защитой от IP674. Такая степень говорит о том, что светильник водонепроницаем и способен некоторое время работать под водой.
2. Вторая зона — светильники примыкают к ванной или раковине. Концентрация водяного пара высока, могут попадать брызги воды. Сюда целесообразно вешать модели, работающие от напряжения 24 Вт с IP от 452. Такие лампы защищены от прямого попадания струй воды.
3. Третья зона — на расстоянии полуметра от источников воды. Концентрация водяного пара меньше, брызги воды практически не попадают. Допустимо использовать устройства с маркировкой IP от 242 — они защищены от брызг.
4. Четвёртая зона находится в значительном удалении от источников воды. Здесь практически сухо, поэтому допустимо вешать лампы от IP 011 — это наименьшая допустимая степень защиты.

Как сделать освещение в доме или квартире своими руками

Для создания светодиодного освещения требуется разработать план размещения источников света. Нужно учитывать размеры комнат, рабочие области. Также нужно понимать, какую функцию будет выполнять свет. После определения основных требований следует приобрести нужное оборудование и заняться монтажом.

Необходимые комплектующие

В первую очередь нужно приобрести необходимые комплектующие. Мастеру потребуется LEDлента, источник питания, регулятор, выключатель. Для RGBизделия также потребуется пульт дистанционного управления.

Светодиодная лента

Лента обычно продается в бобинах по 5м. Предварительно нужно определить, какая длина потребуется, какой вид нужен – монохромный или многоцветный, плотность диодов. Обязательно нужно определить, в какой комнате будет установлен тот или иной источник. От этого зависит выбор по классу влагозащищенности – без защиты, со средней и высокой степенью защищенности от воды.

ШИМ регулятор

Для управления яркостью ленты используются ШИМ-регуляторы. Устройство должно быть качественным, в ином случае будет заметно мерцание, которое может вызвать усталость глаз и головную боль.

Пульт

Для RGB требуется диммер с пультом дистанционного управления. Он позволяет управлять оттенком подсветки, интенсивностью, фокусировкой.

Блок питания

Источник питания – важнейший элемент, без него лента не будет работать. Он преобразует напряжение в розетке 220 Вольт в необходимое питание для светодиодов 12 или 24 Вольт. Блоки питания бывают герметичные, полугерметичные и негерметичные – выбор зависит от микроклимата в помещении.

Монтаж led освещения для комнаты

После приготовления необходимых составляющих можно переходить к установке. Выполнить подключение можно своими руками или вызвать специалиста.

Необходимый инструмент

Для монтажа потребуются следующие инструменты:

• светодиодная лента с полным набором комплектующих;
• паяльник;
• изолента или термоусадочные трубки;
• ножик или ножницы;
• рулетка;
• кабели;
• двухсторонний скотч;
• профиль.

Также могут потребоваться дрель и скобы.

Схема подключения

Устанавливаются светодиодные ленты в алюминиевый профиль. Он выполняет функцию отвода тепла от источников света. Для подсветки с небольшой мощностью, которая используется для декора, изоляция не обязательна.

Как делать монтаж:

отрезать от ленты необходимую длину;
зачистить крайние проводники на 1,5 см;
припаять 2 кабеля;
заизолировать место соединения;
приклеить с помощью двухстороннего скотча ЛЕД ленту к профилю;
установить рядом блок питания, подключить его к ленте, соблюдая полярность (особенно важно для RGBизделий);
спрятать провода в короб из пластика;
подсоединить выключатель.

Далее проверяется работоспособность собранной схемы.

Как установить светодиодную ленту на кухне?

Во влажных помещениях и кухне устанавливаются герметичные ленты, для крепления которых на стене или потолочной поверхности чаще всего применяются специальные пластиковые хомуты или клипсы:

• соединить контакты диодной ленты с проводами посредством спаивания или специальными коннекторами;
• заизолировать места соединений изоляционной лентой или термоусадочной трубкой;
• при установке ленты на профиль посредством двухстороннего скотча поверхность должна быть сухой, чистой и обезжиренной;
• наклеить светодиодную ленту, постепенно удаляя верхнюю плёночную защиту и прижимая осветительное устройство;
• установить в заранее выделенном месте трансформатор.

При создании подсветки из нескольких диодных элементов, их объединение в единую систему должно быть строго параллельным, а участки соединения убираются в пластиковые специальные чехлы.

В последнее время потребители отдают предпочтение не традиционным выключателям, а современным диммерам, которые устанавливаются вместе с блоком питания. На заключительном этапе осуществляется проверка работоспособности установленного освещения.

Правила монтажа

Установку светодиодной аппаратуры нужно продумать еще на этапе дизайнерской проектировки, чтобы не только обеспечить качественное и полноценное освещение, но и гармонично вписать его в интерьер вашей ванной комнаты.

Если речь идет об основном источнике света, его следует устанавливать до того, как были проведены работы по чистовой отделке поверхностей. Подведение коммуникационных систем реализуют во время монтажа потолка из гипсокартона или подвесных плит. Если дополнительных конструкций не предвидится, нужно пробить штробы и только тогда переходить к чистовой отделке.

Особое внимание уделяют установке освещения до монтажа натяжного потолка. В процессе крепления полотна могут возникнуть непредвиденные ситуации

С целью их предотвратить рекомендуется сначала обратиться к специалисту за консультацией.

Важный момент устройства системы – каждый источник света подключают к блоку питания параллельно, а не последовательно. В случае выхода из строя одного элемента остальные продолжат выполнять свои функции. Мощности на блоке и лампах должны не совпадать, а превышать потребление светильников на 25%, чтобы прибор не работал на пределе своих возможностей.

Проще обстоят дела с монтажом светодиодной ленты. Осветительная полоса крепится к любой поверхности. Электрики при этом рекомендуют установку на специальный металлический профиль, который будет компенсировать перегрев элементов.

Длинные полотна использовать не принято, требуется крепить 5-метровые куски. При устройстве длинных осветительных полос подсоединение, как и в случае с точечным светом, производится параллельно.

Подключение и установка блока питания

Заранее рассчитываете мощность и правильно подбираете блок питания.

Не
рекомендуется его прятать непосредственно за подвесным потолком.

При установке дешевых китайских моделей, такой источник постоянного напряжения в один “прекрасный” момент может бабахнуть с большим фейерверком.

Поэтому лучше один раз потратиться и купить блок от действительно зарекомендовавших себя производителей.

Также
при наличии всей проводки за натяжным потолком, не допускайте никаких
соединений на скрутке. Только прессовка, сварка или пайка.

После
монтажа блока питания проверяете работоспособность всей подсветки
непосредственно на потолке.

Преимущества и возможности светодиодной подсветки штор

Подсветка карниза светодиодной лентой имеет массу преимуществ:

• светодиоды обладают высокими показателями экономичности, потребляют минимум энергии;
• у диодов большой период эксплуатации;
• лента не нагревается, обладает высоким уровнем пожаробезопасности;
• визуальное изменение размеров и геометрии комнаты;
• освещение выгодно подчеркивает окно изнутри и снаружи.

Подсветка штор светодиодной лентой – современный тренд и возможность оригинально украсить интерьер, внести в него изюминку, создать иллюзию солнечного света.

Для получения максимального результата должен быть виден лишь отраженный свет, а не свечение самой ленты. Для этого можно использовать специальный короб для провода. Диоды почти не греются, поэтому рис пожара минимален.

Подсветка зеркала

Подсветка зеркала в ванной

Подсветка потолка с помощью ленты светодиодной является декоративным освещением ванной комнаты и ее нельзя назвать очень востребованной. Более востребованной является подсветка зеркала.

Для ее создания LED-ленту устанавливают на заднюю часть зеркала. Конечно, установка осуществляется по краям тыльной части. Некоторые специалисты отмечают, что за зеркалом можно разместить и блок питания. В этом случае зеркало должно находиться на расстоянии 5-ти сантиметров от стены. Этот блок должен обладать защитой от влаги.

Полезный совет: гораздо лучшим и главное безопасным будет вариант монтажа блока питания за пределами ванной комнаты. Вообще стоит позаботиться о том, чтобы в ванной было как можно меньше электрических устройств и компонентов.

То есть все блоки питания, контроллеры и RGP-усилители, а также включатели лучше размещать за пределами этого типа помещения. Если монтировать блок питания вне ванны, то зеркало можно размещать на расстоянии двух сантиметров от стены. Источник должен излучать свет белого цвета.

Также возможен вариант монтажа LED-ленты на стенах.

Последовательность монтажных работ

Теперь же перейдем к самому процессу создания светодиодной подсветки. В том случае, если планируется использоваться только белая светодиодная лента, то нужно запастись:

• блоком питания;
• самой лентой;
• проводами;
• коннекторами.

Если планируется организовать цветное освещение, то нужно приобрести контроллер и в случае использования более пяти метров ленты нужно запастись RGB-усилителем.

Перед процедурой закупки этих элементов нужно определить общую длину нужной ленточки и ее общую мощность. Общая мощность такого светодиодного освещения определяется путем умножения мощности одного метра ленточки (эта величина указывается на самой ленточке) на необходимое количество метров.

В том случае, если общая длина LED-ленты будет больше пяти метров, то нужно запастись дополнительным блоком питания.

Полезный совет: разрешается использовать один блок на пять метров ленты. Его мощность должна быть на 50 процентов большей, чем мощность нашего источника света.

Подключение этих блоков к общей сети, а также отдельных кусков ленты к блокам осуществляется параллельно. Такое подключение легче сделать с помощью специальных коннекторов.

Последовательность подключения такова: Электрическая сеть → блок питания → светодиодная лента.

Если источник имеет цветные светодиоды, то такая лента подключается к контроллеру.

Первые два элемента монтируют вне помещения с ванной. Далее устанавливают ленту на нужные места. Эти места нужно очистить от грязи и обезжирить. Потом на них клеится LED-лента. Позже с помощью проводов ее соединяют с контроллером или источником тока с 12-вольтным напряжением.

Виды подсветки

Существует несколько видов подсветки, которые могут быть оборудованы в помещении.

Таблица. Виды подсветки для потолка.

Вид	Описание
Контурная рассеянная	Дает нежный красивый рассеянный свет. Потолок как бы подсвечен снизу по периметру, контуру. В этом случае светодиодная лента располагается на специальной полочке (на нижнем уровне в подготовленной выемке), а свет от нее падает на потолочную поверхность. Образуется сплошная светящаяся полоска.
Направленная	Светодиоды в этом случае будут установлены на откосе, который находится между двумя потолочными уровнями, светя как бы вдоль потолочной поверхности.
Точечная	Это покрытие потолка с эффектом «звездное небо». Светодиодные лампочки устанавливается в отделочный материал. Один из самых трудных видов организации потолочной подсветки, так как здесь понадобятся большие временные затраты.
Фигурная	Светодиоды устанавливаются в маленькие плафоны, которые будут вмонтированы в готовый потолок. Лампочки устанавливаются по нескольку штук, одна, например, светит вниз, несколько других создают «лучики» на поверхности потолка.

Подсветка дюралайт

Также подсветка подразделяется на:

• целевую;
• общего назначения;
• дизайнерскую.

Монтаж контурной и направленной подсветки

Первый тип – это монтаж подсветки с целью разграничения определенных зон в помещении. Проще говоря, в этом случае подсветка используется для зонирования комнаты. Например, в кухне больше может быть освещена рабочая зона – дополнительный свет тут не помешает.

Подсветка коридора

Подсветка общего назначения – это обычное освещение. Правда, чаще всего она реализуется не за счет светодиодов, а с помощью точечных светильников. Хотя есть вариант, когда и светодиодная лента может превратиться в полноценный светильник – это светящийся потолок.

Светящийся потолок может быть установлен в помещении любого назначения. Для изготовления требуется светодиодная лента, натяжное полупрозрачное полотно. Лента крепится на черновой потолок и скрывается под натяжным материалом. В результате при включении света мы получим над головой полностью светящийся потолок.

Светящийся натяжной потолок

Обычно светящийся натяжной потолок комбинируют с гипсокартонной окантовкой. По периметру комнаты делают небольшой карниз из этого материала, а уже между его бортами помещают подсветку с полотном.

И, наконец, дизайнерский вариант подсветки потолка. Такое освещение не даст большого количества света, зато сделает помещение уютным и завершенным. К такому освещению как раз можно отнести и подсветку по периметру комнаты, и создание светящихся узоров на потолке.

Узоры создаются по такому же принципу, как и светящийся потолок. Только светодиодная лента размещается в форме нужного рисунка, а не по всему черновому потолку. При нажатии выключателя свет будет проникать через полупрозрачное натяжное полотно и создаст на потолочной поверхности ту же фигуру, что сделана из светодиодов.

Эффект живописи светом

Кстати, подсветка потолка не обязательно должна быть белой. Она может быть и одноцветной декоративной, и разноцветной RGB, то есть переливаться красным, зеленым, синим и другими оттенками. Цветная подсветка, если она подходит по цвету лампочек к стилю интерьера и общему виду комнаты, будет очень хорошо смотреться по периметру комнаты как при включенном основном свете, так и в темноте.

Инструкция к установке ленты

Подсветку зеркала светодиодной лентой вполне можно выполнить своими руками. Главное здесь – аккуратность и соблюдение последовательных действий:

1. Начинать следует с точной разметки для размещения светодиодной ленты и металлических профилей. Здесь следует учесть, как бы вам хотелось, чтобы лучи света били из-под поверхности зеркала.
2. Наклеить профили с кронштейнами, а перед этим обезжирить поверхности контакта и деталей.
3. Разместить заранее спаянные между собой отрезки светодиодной ленты на поверхность профилей. Лента имеет липкую основу для фиксации, но все равно поверхность под ней также необходимо обезжирить. Размещать ленту непосредственно на зеркальную амальгаму не рекомендуется, так как в данном случае в результате регулярного термического воздействия от работы светодиодов поверхность зеркала начнет портиться.
4. Для фиксации блока питания можно использовать такой же полимерный клей, какой вы используете для крепления профилей, или двусторонний скотч.

Многие вставляют в электрическую цепь подсветки зеркала выключатель. Это нежелательно. Дело в том, что устанавливать его нужно на участке цепи от сети до блока питания, где напряжение 220 В. Выключатель – это еще один элемент цепи, где так или иначе, будет нарушена герметичность изоляции. Это уменьшит общий уровень безопасности всей электросистемы. Намного проще включать и выключать подсветку, вставляя и вынимая штепсель из розетки.

Монтаж

При монтаже приборов освещения в квартире нужно соблюдать правила электробезопасности (выключить щиток и удостовериться с помощью индикаторной отвертки в том, что сеть обесточена) и последовательность в соответствии с инструкцией. Рассмотрим, как эта процедура выглядит для лед-полоски и точечных светильников.

Крепление ленты

В отличие от монтажа точечных светильников, светодиодную ленту надо крепить на самоклеящуюся основу. Поверхность контакта должна быть гладкой и обезжиренной. При мощности выше 14 Вт/метр необходимо использовать подложку-радиатор для охлаждения лэд-кристаллов. Это может быть уголок, П-образный или квадратный профиль из дюралюминия. К его поверхности и нужно клеить полоску. Его в свою очередь нужно закрепить на саморезы или дюбеля к поверхности стены, потолка или иной конструкции.

Меду розеткой и светодиодной лентой обязательно устанавливается блок питания и контролер (если используется RGB-вариант) или диммер для программирования светотехнических характеристик освещения. В квартире эти дополнительные компоненты можно расположить в любом скрытом месте – необязательно монтировать их в непосредственной близости к led-полоске.

Подключение светильников

Точечные лэд-светильники уже оснащены радиатором и драйвером, и потому могут напрямую подключаться к сети 220В. Однако здесь нужно учесть, каким способом они должны подсоединять к питанию – последовательно или параллельно. Эта информация должна быть указана в паспорте изделия. В первом случае все приборы соединяются от одного к другому нулевой жилой, а питающая фаза подходит от выключателя к первому прибору. Во втором случае к каждому из них подходит и ноль от щитка и фаза от выключателя.

Монтаж выполняется в соответствии с их конструкционными особенностями – как правило, либо применяется кронштейн, либо они просто вставляются в отверстие/полость и опираются на навесной потолок или панели/материал стены. Соединить проводку нужно так, как указано в схеме, а затем, включив электрощиток, проверить исправность работы освещения.

Основные виды ламп и их особенности

Виды ламп для использования в ванных светильниках

Современная индустрия светотехники предлагает огромное количество различных типов ламп, которые отличаются друг от друга не только уровнем безопасности, но также конструктивными особенностями, стоимостью и методом подключения. Сегодня в ванных помещениях особое распространение получили такие виды ламп как:

• лампа накаливания;
• галогенная;
• светодиодная.

Обычные лампы накаливания являются самыми широко используемыми изделиями из-за их низкой стоимости. Из преимуществ можно отметить стойкость к температуре окружающей среды, простота в использовании, моментальное включение без предварительного разогрева. К отрицательным показателям можно отнести невысокий коэффициент полезного действия, маленький срок службы и большая степень нагрева. В связи с этим, такие изделия нельзя использовать вместе с пластиковыми плафонами или матерчатыми ажурами.

Примеры люминесцентных ламп для светильников

Галогенные лампы отличаются долгим сроком службы и интенсивной светоотдачей при сравнительно небольших размерах и энергопотреблении. Зачастую такие изделия применяют в спотах, которые встраивают в подвесные потолки или ниши. Такие лампы выпускаются под напряжение в 220 и 12 вольт, что существенно расширяет область их применения.

Светодиодные лампы можно назвать самыми экономичными и наиболее прогрессивными изделиями, которые постепенно завоёвывают рынок, вытесняя свои аналоги. Несмотря на то, что эти лампы стоят сравнительно дорого, но их срок службы при правильной эксплуатации может составлять от 100 000 часов и выше. К тому же, их энергопотребление существенно ниже аналогов при высокой световой отдаче, что позволяет существенно экономить электроэнергию. Изделия такого типа могут иметь разные формы и цвета, иногда даже выпускаются в виде светящейся ленты, которая служит для декоративного украшения помещения.
