Как правильно подключить двойную розетку

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.

Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Краткий обзор характеристик и цен

Legrand Valena На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.

Наиболее популярные изделия:

• Legrand Valena — заземление, винтовые клеммы, 16 А, IP20, 375 руб;
• Legrand Valena Allure — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 650 руб;
• Legrand Etika — заземление, винтовые клеммы, 16 А, IP20, 185 руб;
• Legrand Quteo — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 220 руб;
• Legrand Quteo — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 525 руб;

  Schneider Electric ДУЭТ WDE000124

• Schneider Electric Duet WDE000120 — без заземления, винтовые клеммы, 16 А, IP20, 110 руб;
• Schneider Electric Duet WDE000226 — заземление, пружинные клеммы, защитные шторки, 16 А, IP20, 130 руб;
• Schneider Electric W59 — без заземления, винтовые клеммы, 16 А, IP21, 100 руб;
• Schneider Electric Rondo RA16 — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 250 руб;
• Viko Yasemin — заземление, винтовые клеммы, 16 А, IP20, 85 руб.

Ассортимент продукции состоит из механизмов с белыми и цветными крышками.

Подключение к однофазной сети

Перед началом работ обязательно изучите инструкцию по установке розеток для электропечей, так как этот процесс требует хотя бы небольшой подготовки.

Вилка для источника питания на 220 вольт оснащена тремя выводами:

• фазным;
• нулевым;
• защитным (заземляющим).

В практике предусматривается их общепринятая цветовая маркировка, так фазные проводки окрашиваются в красный, белый или коричневый цвет, нулевой рабочий кабель – в синий, заземляющий – в желтый.

Эти выводы нужно подключить к взаимосоответствующим контактам на вилке. После происходит непосредственное подключение к плитке. На её задней стенке находится панель, необходимая для присоединения к сети. На панели имеются 6 клемм, промаркированные специальными обозначениями L1, L2, L3; N1 и N2; PE.

Контакты, обозначенные латинской буквой L, служат для присоединения к ним фазного вывода. Если подключение однофазное, обязательно сделать перемычку между имеющимися клеммами и добавить провод от силового источника питания к одной из них.

Контакты N1 и N2 необходимы для подключения нулевого кабеля. Между ними ставится перемычка, если это не предусмотрено заводом-изготовителем плиты, и кабель подключается к одной из клемм.

РЕ контакт служит для присоединения защитного (заземляющего) проводка. Это считается завершающим этапом подготовительных работ.

Двойная розетка в один подрозетник – инструкция

Недостатком такой установки является снижение мощности для питания сразу двух «сильных» приборов. При установке двойной розетки с заземлением в один подрозетник нужно следить, чтобы все провода легли правильно и не попадали на соседние контакты или крепежные лапки.

Процесс проведения монтажа двойной розетки с заземляющим проводом в один стакан следующий:

• Отключается питание в квартире;
• Демонтируется старая одинарная розетка или готовится новое посадочное место;
• На время включается электричество и определяется, где фаза, а где ноль. После питание снова отключается;
• Разбирается конструкция новой розетки. Для этого откручивается панель и освобождается механизм;
• От торчащего в стене кабеля отрезаем длинный конец, так чтобы выступающий конец был не более 10 см;
• Жилы зачищаются на 1,5-2 см;
• Подключаются провода в соответствии расположения клемм: справа под винт подводится ноль, лева — фаза, посередине или сверху подключить землю. После этого вины затягиваются;
• С помощью крепежных винтов механизм фиксируется в подрозетнике;
• Устанавливается лицевая панель. Прикладывается и крепится винтами.

После, включается электричество в доме и проверяется работоспособность двойной розетки. Каждый этап установки должен проводиться очень внимательно, т.к. малейшее несоответствие может привести в дальнейшем к короткому замыканию.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР. Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки: • электронные или газовые варочные панели; • посудомоечные машины; • вытяжные системы; • холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Классификация

Разнообразие современных моделей, предлагаемых производителями – впечатляет. В основном они характеризуются по трём важным моментам, которые нужно всегда учитывать:

• Штепсельная вилка электроприбора, от которой зависит форма разъема;
• Страна-производитель;
• Материал, задействованный в процессе изготовления.

Чаще всего применяются следующие виды устройств с двумя гнёздами:

• Внутренние;
• Наружные;
• Накладные;
• Встраиваемые;
• Навесные;
• С заземлением;
• Пружинные;
• Обычные, без заземления;
• Штекерные;
• С заземлением и защитной рамкой;
• С закрытыми гнёздами;
• Со шторками;
• Имеющие резиновые прокладки для защиты от влаги и сырости;
• С защитным отключением;
• С встроенным таймером;
• С кнопкой, встроенной в устройство, при нажатии на которую выбрасывается штепсельная вилка;
• С закрывающейся крышкой.

Виды двойных розеток

Электрическая розетка — устройство, необходимое для подключения электроприборов к сети. Состоит изделие из корпуса (крышки), изолирующего рабочую часть от внешнего воздействия, и основной части с основанием и контактами.

Розетки могут быть не только одинарными, но и двойными, и даже многогнездными в зависимости от количества штепсельных разъемов. Ошибочно думать, что сдвоить одиночные розетки — значит, получить двойную, на деле двухгнездным считается только монолитное устройство.

Существуют разные типы двухместных розеток по модификациям:

1. Закрытые. Отверстия устройства закрыты специальными шторами, что удобно для квартир, где проживают маленькие дети.
2. Открытые. Внешне представляют собой всем знакомые розетки без закрывающих шторок.

Устройства могут быть с заземлением и без такового. Если предусмотрены заземляющие контакты, это защитит подключенные приборы от сбоев напряжения. Существуют отдельные виды розеток для монтажа на улице и в комнатах с высокой влажностью — влагозащищенные. Первые имеют защиту от грязи и пыли, вторые — от проникновения воды.

Двойные изделия бывают:

• накладными (наружными);
• скрытыми (внутренними);
• стандартными;
• полярными;
• запрограммированными и т. д.

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Монтаж

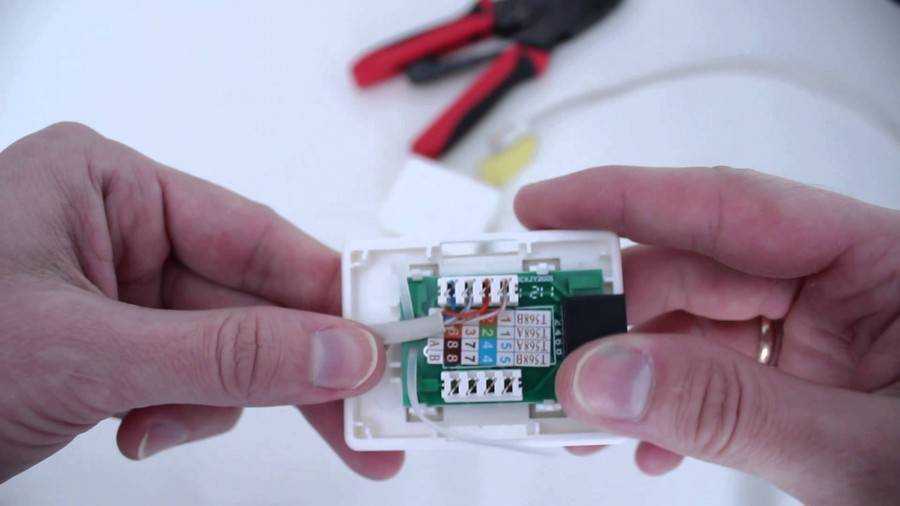

Отличие компьютерной розетки от всех остальных состоит в использовании 8 медных проводов, перевитых попарно. Эти 4 пары называются витыми парами, и монтаж состоит в правильном их соединении. Для начала клемник нужно отсоединить от основного механизма. Это делается осторожным поворачиванием белого фиксатора по часовой стрелке. Теперь через заднюю часть нужно завести кабель.

Установка проходных, как и обычных, розеток производится по одной из двух схем: Т568В или Т568А. Сегодня сетевые устройства сами могут распознать схему и даже подстроиться при необходимости, но чаще используют именно схему В, в ней работа порта обеспечивается зеленой и оранжевой парой контактов. Схема кроссировки обычно присутствует на корпусе клемника, вот согласно этой схеме нужно произвести подключение витых пар. Чтобы ничего не перепутать, надо очень внимательно рассмотреть цветовую маркировку. Пазы крышки соответствуют жилам витой пары по цвету: бело-коричневый соответствует коричневому, бело-синий – синему и так далее.

Нужно очень осторожно снять с кабеля изоляцию (не более 3 см), проводки расплести (не более 1,5 см) и зачистить. Теперь пора завести жилы витой пары в пазы крышки в соответствии с их цветовой маркировкой

Если пользоваться розеткой legrand rj-45 (лучше с заземлением), то концы проводов зачищать не придется. У нее такая удобная конструкция, что провода достаточно плотно углубить в соответствующие пазы, а контактные площадки сами их закрепят при опускании крышки. Дело в том, что каждая площадка – это заостренная пластина, когда крышка опускается, пластина прорезает изоляцию жил именно настолько, что они касаются проводящих сигнал сердцевин жил.

Подключение одной розетки состоялось, теперь клемник нужно вернуть на его место в задней части розетки и закрыть фиксатор. Для этого фиксатор поворачивается против часовой стрелки. Хорошо бы проверить, все ли работает. Если кабельного тестера нет, придется что-нибудь, например, модем, подключить и убедиться, что он заработал. Если же модем не включился, придется еще один раз проверить правильность установки и подключения проводов согласно схеме.

Теперь нужно проделать все то же самое для подключения проводов ко второй розетке. Убедившись, что обе розетки работают, можно их закрывать. Если оба провода правильно и удобно разместились в коробке, можно закрыть розетку, полностью спрятав подрозетник, и установить декоративную рамку. Наружную розетку осталось просто закрепить на поверхности, главное, чтобы подрозетник был установлен прочно. Это обеспечит неподвижность всего устройства при эксплуатации. Внутреннюю осталось еще спрятать при помощи обоев, панели или специального декора. Двойная розетка rj-45 установлена и готова к работе, главное, не забыть о заземлении, поскольку от него зависит безопасность. Кроме того, некоторые фирмы отказываются брать технику в гарантийный ремонт, если она эксплуатировалась без заземления.

Плюсы и минусы

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

• простая система подключения и сборка цепи;
• возможность отрегулировать уровень напряжения, сделать меньше;
• можно использовать один предохранитель на цепь.

Подготовительные работы

После выбора схемы подключения и места монтажа, потребуется выполнить еще несколько обязательных действий. В большинстве случаев моноблоки устанавливаются на место старого устройства. С этой целью потребуется демонтировать имеющуюся одиночную розетку и установочную коробку.

Перед началом демонтажа нужно обесточить квартиру с помощью автоматических выключателей. После этого розетку можно демонтировать. Эта процедура выполняется легко: от клемм отсоединяются проводники и выкручиваются лапки, фиксирующие прибор. Новая розетка тоже разбирается на основные конструктивные элементы.

Если монтаж двойной розетки в один подрозетник планируется на новом месте, в стене нужно просверлить новое отверстие. Для этого на перфоратор устанавливается коронка. Ее диаметр должен быть немного больше, чем подрозетник. Сверление бетона осуществляется в ударном режиме, кирпича и гипсокартона – в обычном. Отверстие должно быть такой глубины, чтобы подрозетник становился заподлицо с поверхностью стены. Остатки материала из середины аккуратно вычищаются молотком и зубилом, чтобы не повредить подведенный провод.

Далее все кабели заводятся в подрозетник через монтажные отверстия. Затем установочную коробку можно вставлять в посадочное место. Дорогие изделия крепятся с помощью боковых держателей, которые идут в комплекте или приобретаются отдельно. Модели попроще закрепляются с помощью шурупов.

Дополнительная фиксация обеспечивается алебастром, который закладывается в нишу перед установкой коробки. Одновременно производится выравнивание изделия с помощью строительного уровня. Излишки раствора убираются шпателем или ножом. После полного высыхания можно приступать к установке розетки.

Основные разновидности

заземления

• С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
• С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

1. с автоматическим выключателем, который срабатывает в ответ на перегрузки;
2. без заземления или с ним;
3. накладные или встраиваемые;
4. внешние (наружные) с защитной крышкой;
5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Совет Тройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании.

Особенности монтажа розетки с двумя гнездами

До начала присоединения устройства нужно определить, где находятся фаза и ноль. Проще всего изучить маркировку проводов: фаза — коричневая, черная, белая или красная, ноль — синий, бело-синий, заземляющий провод — желто-зеленый.

Если доверия к маркировке нет, можно самостоятельно проверить расположение фазы и ноля. Сделать это можно так:

1. Надеть резиновые перчатки.
2. Поднести к каждому проводу специальную отвертку-тестер.
3. Оценить сигнал отвертки — на фазе лампочка загорится.

До установки двойной розетки нужно обесточить проводку — повернуть выключатель на автоматах или одном (нужном) автомате в позицию «выключено». Далее в месте, куда нужно будет поставить изделие, повторно проверяется напряжение при помощи специальной отвертки.

Существуют некоторые особенности монтажа двойной розетки в отличие от одинарной. У двойной розетки есть один подрозетник (стакан) с двумя разведенными клеммами, 1 монтажный отдел для проводов.

Схема установки такова: к центральной или верхней клемме следует подсоединить кабель заземления, при этом фаза будет справа, ноль (нейтраль) — слева.

Выбирать кабель надо только из того же материала и с тем же сечением, что и основная проводка. Если предполагается ставить 2 подрозетника, придется просверлить углубления в стене для них дрелью с соблюдением нужного расстояния для отверстий. Перед монтажом следует нанести на стены разметку, если старая розетка здесь отсутствовала.

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь. Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки

Здесь, не имея опыта, достаточно сложно найти баланс

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.

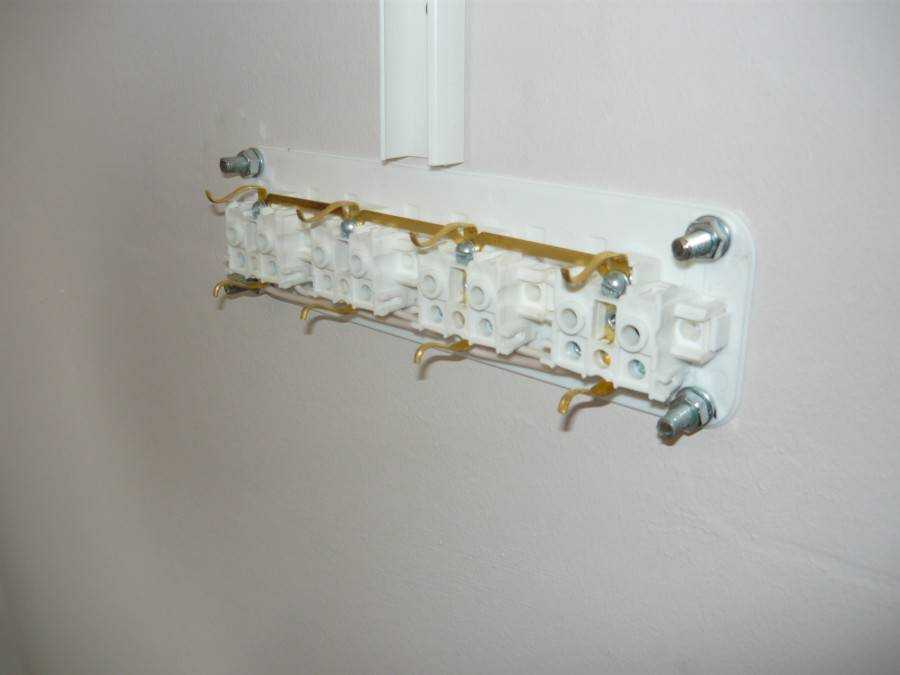

Что собой представляют двойная или тройная розетки

Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода

Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Как выбрать цвет гостиной

Цветовая гамма этого помещения должна быть выполнена в оттенках способствующих расслаблению, как эмоциональному, так и физическому. Психологи рекомендуют несколько основных цветов:

• Мятный.
• Пшеничный.
• Светло-голубой.
• Сиреневый.
• Зеленый.

Несмотря на популярность окрашивания стен, многие предпочитают по старинке оклеивать стены обоями.

Однако среди разнообразия этого материала, легко запутаться и не каждый знает как выбрать обои для гостиной. Для правильного выбора, необходимо учитывать несколько критериев:

• Свойства того или иного вида обоев.
• Натуральность материала.
• Цена.
• Расцветка (однотонная или с принтом).

В последние годы особую популярность приобрели пробковые или бамбуковые обои, поскольку они обладают отличными звуко- и теплоизоляционными свойствами, а также прекрасно смотрятся в интерьере.

Как подключить розетку. Монтаж установочного оборудования схемы розетки

Начнем с установки и подключения устройства защиты. В нашем примере эту функцию выполняет двухполюсный автоматический выключатель,  он защищает цепь от возникновения перегрузок и токов короткого замыкания. Более подробно узнать о том, что представляют из себя автоматические выключатели, какие функции выполняют и каков их принцип действия можно в статье  бытовые автоматические выключатели . Изучить детальную инструкцию по подключение двухполюсного автомата можно в статье   как подключить двухполюсный автоматический выключатель .

Подготавливаем подходящие и отходящие провода. Применяемый нами провод трехжильный, имеет двойную изоляцию, которая состоит из общей наружной оболочки и внутренней, индивидуальной для каждой из жил,  с цветовым обозначением изоляционного слоя .

Снимаем наружную изоляцию. Пред нами три разноцветные жилы сверху и три снизу. У разных кабельных заводов окраска жил может несколько меняться, но основные цвета и оттенки остаются неизменными. В каждом трехжильном проводе присутствует синий оттенок и желтый или желто-зеленый.

Перед тем, как выполнить монтаж схемы необходимо определиться с расцветкой жил. Давайте посмотрим, какие цвета наиболее широко применяются в электрике для обозначений:

• синий — ноль;
• желтый или желтый с зеленой полосой — земля.
• Жила оставшегося цвета будет фазой, в большинстве случаев ее окраска бывает белой или черной, реже красной, оранжевой или коричневой.

Для конкретно нашего примера, на подходящем к автомату (верхнем) проводе:

• белый провод с синей полосой — будет нулевым;
• белый провод с черной полосой — фазным;
• желтый с зеленой полосой — земля.

На отходящем (нижнем) проводе:

1. синий — ноль;
2. белый — фаза;
3. желтый с зеленой полосой — земля.

Желательно использовать провод одного кабельного завода, так вы гарантированно не запутайтесь в расцветке.

Отмеряем необходимую для подключения длину жил провода. Затем, снимаем по 1 сантиметру изоляционного слоя с каждой из жил.

Подключаем синюю и белую жилы к контактам автомата.

Для заземляющей жилы используем проходной контакт.

Аналогичным образом подключаются и нижние жилы, отходящего на распределительную коробку провода. Отмечу, что подключение жил должно быть симметрично, если сверху автомата ноль справа, то и снизу он должен быть справа, фаза сверху слева и снизу слева.

Подключение устройства защиты завершено.

Переходим к подключению розетки с заземлением. Снимаем наружную изоляцию провода.

Далее, снимаем по 1 сантиметру изоляционного слоя с каждой жилы.

Подключаем жилы проводов к контактам механизма розетки. Белая и синяя жилы подсоединяются в силовые контакты розетки, а желтую жилу с зеленой полосой сажаем в контакт заземления.

Подключение розетки с заземлением выполнено. Теперь, устанавливаем механизм розетки в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть.

Переходим к следующему этапу.
