Разъём RJ45 используется в большинстве проводных компьютерных сетей: через него подключают компьютеры, роутеры, коммутаторы, IP-камеры и телевизионные приставки. Чтобы связь работала стабильно, провода витой пары нужно расположить в коннекторе в строго определённом порядке. Именно этот порядок и называют распиновкой RJ45. Разберём, какие схемы существуют, чем они отличаются и как правильно обжать кабель самостоятельно.
Что такое RJ45 и зачем нужна распиновка
Разъём RJ45 (точнее, 8P8C) имеет восемь контактов, к которым подключаются восемь жил четырёх витых пар. Контакты нумеруются слева направо, если смотреть на коннектор со стороны контактных площадок, при этом защёлка направлена вниз, а кабель уходит от вас.
Распиновка определяет, какая жила какого цвета попадёт на какой контакт. Ошибка в порядке приводит к тому, что сеть либо вообще не заработает, либо скорость упадёт до 10 или 100 Мбит/с, а на длинных линиях появятся потери пакетов и обрывы соединения.
Цветовая маркировка жил витой пары
Кабель витая пара содержит четыре пары проводников. Каждая пара состоит из сплошного цветного провода и провода с белыми полосами того же цвета:
- бело-оранжевый и оранжевый;
- бело-зелёный и зелёный;
- бело-синий и синий;
- бело-коричневый и коричневый.
Пары скручены между собой неслучайно: скрутка снижает наводки и помехи. Поэтому важно не только соблюсти цвета, но и не нарушать парность при разводке по контактам.
Схема T568B: самая распространённая
В российских сетях чаще всего применяется схема T568B. Порядок жил по контактам от 1 до 8 выглядит так:
- бело-оранжевый;
- оранжевый;
- бело-зелёный;
- синий;
- бело-синий;
- зелёный;
- бело-коричневый;
- коричневый.
Обратите внимание: зелёная пара «разнесена» — её жилы занимают контакты 3 и 6, а синяя пара находится в центре, на контактах 4 и 5. Это особенность исторически сложившегося стандарта, которую нужно просто запомнить.
Схема T568A и чем она отличается
Схема T568A отличается от T568B тем, что оранжевая и зелёная пары меняются местами:
- бело-зелёный;
- зелёный;
- бело-оранжевый;
- синий;
- бело-синий;
- оранжевый;
- бело-коричневый;
- коричневый.
Обе схемы одинаково работоспособны. Главное правило: на обоих концах кабеля должна использоваться одна и та же схема, если вам нужен обычный прямой патч-корд. На практике выбирают ту, по которой уже выполнена вся проводка в здании, чтобы не возникало путаницы.
Прямой и перекрёстный кабель
Прямой кабель обжимается по одной схеме с обеих сторон. Он соединяет разнородные устройства: компьютер и роутер, коммутатор и камеру, телевизор и модем.
Перекрёстный кабель (кроссовер) на одном конце имеет схему T568A, на другом — T568B. Раньше он был необходим для прямого соединения двух компьютеров или двух коммутаторов. Современные сетевые карты и порты поддерживают автоматическое определение полярности (Auto MDI-X), поэтому кроссовер сегодня требуется редко, но знать принцип полезно.
Для гигабитных соединений в кроссовере используются все четыре пары, а в схеме для 100 Мбит/с достаточно двух: оранжевой и зелёной.
Какие пары задействованы на разных скоростях
Для сетей Fast Ethernet (100 Мбит/с) работают только две пары — на контактах 1, 2, 3 и 6. Остальные четыре жилы остаются в резерве. Для гигабитных сетей и выше нужны все восемь жил, иначе скорость не поднимется выше 100 Мбит/с.
Поэтому, если вы видите, что порт гигабитный, а соединение держится на 100 Мбит/с, первым делом проверьте обжим и целостность синей и коричневой пар.
Подробнее о подключении розеток и категориях оборудования можно прочитать в материале про компьютерную розетку, её категории и технологию подключения.

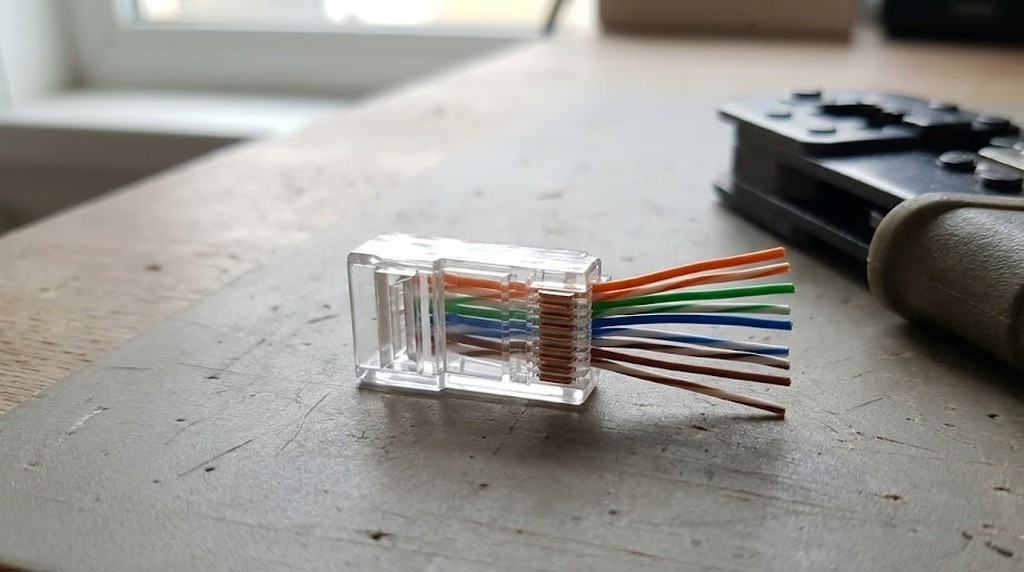

Как правильно обжать кабель: пошаговая инструкция
Вам понадобятся кабель, коннекторы RJ45, обжимной инструмент (кримпер), нож для снятия изоляции и тестер.
- Снимите внешнюю изоляцию на длину около 2–3 см, не повредив жилы.
- Раскрутите пары и выровняйте жилы по выбранной схеме.
- Обрежьте концы ровно, оставив около 1 см до среза изоляции.
- Вставьте жилы в коннектор до упора: каждая должна дойти до торца.
- Убедитесь, что оболочка кабеля зашла под зажим коннектора.
- Обожмите коннектор кримпером с усилием до щелчка.
- Повторите операцию на втором конце и проверьте линию тестером.
Если нужно соединить два отрезка кабеля, изучите обзор способов наращивания витой пары.
Частые ошибки и практические советы
- Расщеплённая пара. Когда жилы разных пар поставлены рядом по цветам, но не по парности (например, схема «по порядку цветов»), связь может работать, но с большими помехами.
- Слишком длинная раскрутка. Чем длиннее раскрученные участки, тем хуже защита от помех. Оставляйте не более 1–1,5 см.
- Неполная посадка жил. Если жила не дошла до контакта, возникнет обрыв или нестабильный сигнал.
- Дешёвые коннекторы. Некачественные контакты окисляются и дают сбои. Лучше выбирать изделия с позолоченными ножами.
- Смешивание типов кабеля. Для экранированного кабеля нужны экранированные коннекторы и корректное заземление.
- Медь против CCA. Алюминиевые жилы с медным напылением хуже проводят ток и ломаются при частых изгибах; для ответственных линий берите чистую медь.
Как проверить распиновку
Самый надёжный способ — LAN-тестер с двумя блоками: он поочерёдно подаёт сигнал на каждую жилу и показывает, на какой контакт он пришёл. Для прямого кабеля индикаторы должны загораться по порядку от 1 до 8. Для кроссовера порядок будет другим: 3, 6, 1, 4, 5, 2, 7, 8.
Если тестера нет, можно оценить результат косвенно: подключите кабель к устройствам и посмотрите скорость соединения в свойствах сетевой карты. Значение 1 Гбит/с говорит о том, что все четыре пары работают корректно.
Вывод
Распиновка RJ45 — основа надёжной проводной сети. Выберите одну схему (T568B или T568A), используйте её на обоих концах кабеля, соблюдайте парность жил, не раскручивайте их без необходимости и обязательно проверяйте результат тестером. Тогда соединение будет стабильным, а скорость — максимальной для вашего оборудования.
