Как найти обрыв провода в стене: находим место обрыва провода используя мультиметр

Причины повреждения

Если вы решили не дожидаться специалиста и найти обрыв провода самостоятельно, то с большой вероятностью у вас это может получиться, даже при отсутствии специальных навыков и инструмента. Однако прежде чем приступать к этим поискам вам наверняка будет полезно узнать о возможных причинах повреждения проводки. Несмотря на то, что таких причин не много, будет лучше, если вы заранее будете знать, к чему стоит готовиться после обнаружения проводки и места обрыва. В большинстве случаев многие причины обрыва провода носят «антропогенный» характер. То есть, дело здесь конечно заключается не во влиянии на экологию, но именно в человеческом факторе возникающих проблем.

Например, довольно частой практикой ранее являлась скрутка проводов, обматываемая на конечном этапе изолентой, что приводило к «долговечному и надёжному» соединению. Понятно, такой тип соединения, пускай и неприемлем, но всё же имел место, да и поныне может быть обнаружен в квартирах, где ремонт не проводился со времён выдачи дома в эксплуатацию. И несмотря на то, что они могут долго выполнять свою функцию, со временем такие соединения начинают сильно нагреваться, что может привести к неисправностям, а то и к пожару.

Другой, не менее редкой субъективной причиной возникновения обрыва, может стать сверление отверстий и забивание гвоздей в стены, понадеявшись на интуицию. Вы можете и не обладать рентгеновским зрением для предварительного определения местонахождения проводки, но, если вдруг в процессе проделывания отверстия в стене свет погас, значит вы попали в яблочко. Правда тогда и искать место обрыва долго не придётся. Только вот не исключено, что вы можете и просто слегка задеть провод, повредив изоляцию. Такой сюжет менее предсказуем, так как исчезновения света может и не последовать. По крайней мере моментального. С лёгкими повреждениями проводка может прослужить ещё какое-то время, однако потом неизбежно случится замыкание, а вы уже и не вспомните о том, что могло послужить причиной.

Самой сложной в плане локализации причиной обрыва проводки является банальное старение. Да, со временем провода изнашиваются, становясь более хрупкими, и возникновение обрыва может произойти абсолютно в любом месте. Учитывая абсолютную спонтанность возникновения проблем по этой причине, их обнаружение считается наиболее затруднительным, тем более потому, что никакие логические цепочки здесь построить попросту не удастся.

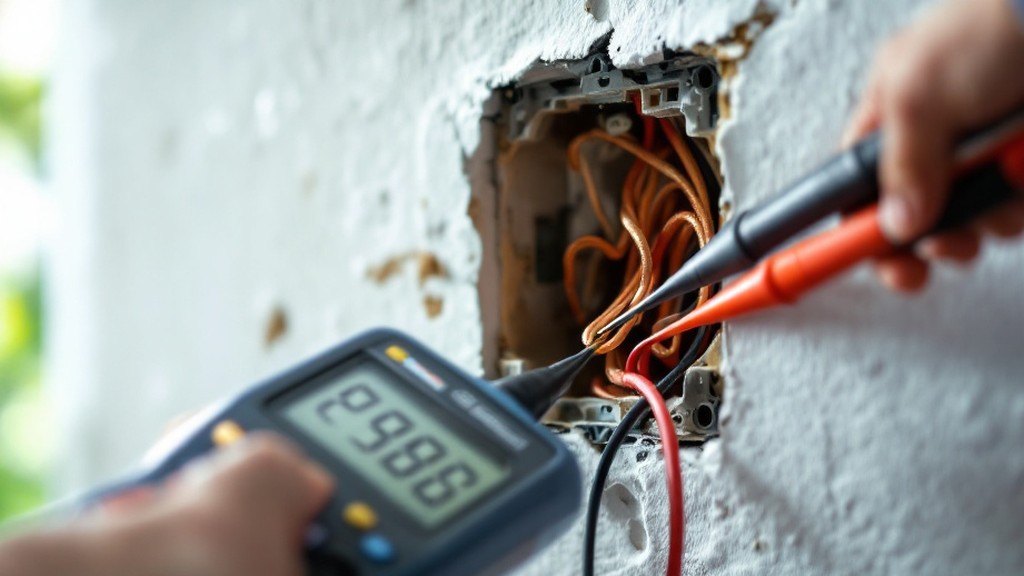

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Краткий обзор популярных моделей

  1. Простейший металл детектор MS-58А от производителя MEET.
    Работает по активному алгоритму: электроток по кабелю пускать не нужно. Такой тестер находит металлические предметы на глубине до 15 см в кирпичных или бетонных стенах. Индикация световая и звуковая, по принципу «есть» или «нет».
    Недостаток известный: вы найдете арматуру и все гвозди. Сортировать придется эмпирическим путем: кабели все-таки проходят от ближайшей распределительной коробки или розетки. А гвозди легко отсеять, очертив виртуальный круг. Соединив точки срабатывания сплошной линией, вы получите чертеж прокладки.
  2. Следующий экземпляр использует иную технологию. Он сам «ловит» сигнал от кабеля, находящегося под напряжением.
    Детектор напряжения FLUKE LVD2 обнаруживает источник электромагнитного поля на расстоянии до 18 см в открытом воздухе. Соответственно, в стене этот показатель уменьшается вдвое. Чувствительность зависит от силы тока. То есть, для поиска провода, надо включить в ближайшую розетку электроприбор не слабее утюга.
    Преимущества прибора в том, что он не обращает внимания на простые железки в толще бетона. Но если на кабель невозможно подать напряжение — вы ничего не найдете.
  3. Еще один прибор от MEET работает по двум методикам одновременно. В него встроен как активный металл-детектор, так и приемник электромагнитного излучения. Модель MS-158M имеет дополнительную функцию — с помощью прибора можно определить место разрыва проводки.
    Как и любой другой экономный многофункционал, этот детектор имеет посредственные характеристики. Глубина поиска в бетоне не более 10 см, обнаружение обрыва до 5 см.
    Подобные модели недорого стоят, честно работают на свои деньги, но эффективность недалеко уходит от обычной индикаторной отвертки.
  4. Для сравнения рассмотрим профессиональный многофункциональный детектор BOSCH D-test 150SV.
    С его помощью вы не просто будете знать, как найти скрытую проводку в стене. Прибор покажет глубину закладки, напряженность электрического поля (для профессионалов), местонахождение и тип повреждения кабеля.
    Для 100% уверенности, прибор предложит произвести поиск в одном и том же месте, с применением разных методик. На основе сравнительных данных, вероятность ошибки практически равна нулю. Эффективно, но очень дорого.
  5. В качестве компромисса (далеко не каждый мастер может позволить себе роскошь иметь такой прибор дома), можно приобрести мультиметр со специальными насадками-датчиками для поиска проводки. Вы получаете прибор на каждый день, и за небольшую доплату расширяете его возможности.

Как соединить витую пару — 4 способа

13 февраля 2021 16:06

Умение нарастить сетевой кабель самому пригодится, если нужно удлинить или починить шнур, а обращаться к мастеру неохота.

Рассказываем о способах соединения витой пары и даем простые инструкции.

Метод №1: Скручивание проводников

Этот способ заключается в соединении проводников, которые имеют одно назначение, посредством скручивания и дальнейшей изоляции жил. Такой подход используется, когда необходимо распределить шнуры в распаечных коробах, а также при подключении розеток или же выключателей. Применяется он и тогда, когда нужно соединить разорванную электроцепь.

Провода соединяются по той же технологии: четырех или восьмижильный шнур разбирают на проводники, а затем одинаковые жилы соединяют друг с другом.

Стоит отметить, что подобное соединение может повлечь за собой затухание сигнала. Впрочем, этот метод подойдет как временное решение, поскольку провод все же будет работать.

Что понадобится для скрутки:

  • стриппер;
  • инструмент для удаления оплетки;
  • оловянный припой около 0,3-0,5 мм;
  • спички;
  • термоусадка 1,5 мм до нагревания, после — 0,75 мм;
  • изолента.

Теперь займемся собственно скруткой:

  1. Зачищаем оба кабеля от наружной изоляции: снять нужно 3-4 см оболочки.
  2. Разбираем проводники и зачищаем их. Одинаковые по цвету жилы скручиваем друг с другом.
  3. Ровняем кончики.
  4. Обматываем припоем.
  5. Скрученные концы нагреваем огнем и изолируем их термоусадкой.
  6. Выполняем монтаж изоленты.

Профилактика

Выявить и устранить скрытые дефекты проводки крайне сложно, однако некоторых неприятностей вполне возможно избежать. Прежде чем приступать к любым ремонтным работам, связанным с проникновением в толщу стен, следует найти скрытую проводку с помощью трассоискателя или любого другого доступного устройства.

Если речь идет о проводке старого образца, выполненной из алюминиевого провода, желательно как можно быстрее заменить ее полностью.

Главная мера профилактики неполадок электросети – правильное проектирование и точное соблюдение правил монтажа.

Нет комментариев

К сожалению, свет в квартире иногда пропадает, когда этого больше всего не ждешь.

Но вы можете попробовать самостоятельно определить место, где произошел обрыв скрытой проводки. Кстати, именно такой поиск неисправности часто будет быстрее, чем ожидание приезда соответствующего специалиста для ремонта. Тем более, что свет, как правило, нужен всем членам семьи и прямо сейчас.

Итак, вам понадобятся такие инструменты:

  • тестер;отвертка-индикатор;отвертка обычная с разными насадками;пассатижи;нож, у которого есть изоляция ручки;изолента.

Кроме того, для поиска обрыва вы можете воспользоваться бесконтактным индикатором, определяющим место закладки скрытой электропроводки.

И это не обязательно должен быть отдельный прибор, иногда самые простые из них встраивают прямо в отвертки-индикаторы. Но помните, что при поиске бесконтактный индикатор может работать некорректно, если кроме проводки в стене окажутся другие металлические предметы и т. п.

Прокладывание открытых электросетей как оригинальный декор и избавление от старопроводных проблем

Ремонт скрытой поврежденной электропроводки зачастую сопровождается строительно-восстановительными работами, требующими немалых усилий: снятия отделочных материалов, штробление стен, их дальнейшее заделывание, штукатурка поверхности стены, покрытие ее декоративными материалами. Это разумно, когда ремонтные работы по восстановлению проводки совмещаются с капитальным ремонтом.

Но если капитальный ремонт помещению не предстоит, то более рационально в некоторых ситуациях будет прокладывание новой электропроводки на поверхности стены.

При прокладывании нового электропровода можно предусмотреть отведение специальных линий на разные комнаты или устройства. Также в распределительном щите можно установить отдельные автоматы на мощные электроприборы: холодильник, стиральную машину, бойлер, микроволновку, кондиционер и т.д.

Удобным будет и выделение розеточных, осветительных групп покомнатно.

Выявление неисправностей в проводке освещения

Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».

При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля. Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем.

Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

Если в поиске обрыва электрической цепи используется сканер скрытой проводки, все действия по обнаружению повреждения займут пару минут:

  • Детектор скрытой проводки – небольшое по габаритам, буквально карманное устройство с высокой чувствительностью. С его помощью без без проблем можно быстро найти обрыв под толщей стройматериалов и отделки в 10-20 см.
  • Сканеры скрытой проводки распознают не только проложенную в стене проводку, но и замоноличенные металлические и деревянные закладные, арматуру, направляющие. Чтобы устройство искало электрокабель, нужно выбрать соответствующую функцию.
  • Приборы для поиска скрытой проводки снабжают дисплеями и устройствами звуковой сигнализации. Детектор покажет и обозначит звуком, как трассу, так и точку ее повреждения.
  • Обозначенное детектором место надо отметить прямо по отделке. Затем следует отключить электропитание, после чего можно приступить к штроблению стен для ремонта проводки.

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.

Устранение проблемы

Если проблема возникла в новой проводке, концы провода нужно соединить. Соединение выполняется следующим образом:

Фазный проводник должен быть отключен от подачи электроэнергии.Слева и справа от места обрыва нужно снять штукатурку со стены.

В конечном итоге нужно высвободить не менее 10 см провода.Концы аварийного провода нужно развести в стороныи просверлить в стене отверстие под ответвительную коробку. Отверстие намечают перфоратором с корончатой насадкой, выбирают лунку долотом.Коробку поместить в подготовленную лунку, закрепить алебастром и завести в нее провода.При наличии запаса концы поврежденного провода соединяют между собой по цвету изоляции и тщательно изолируют. Соединение выполняется с помощью СИЗ.Коробку закрывают крышкой, место ремонта заштукатурить и восстановить отделку.

В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь гофрус помощью протяжного устройства.

Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы. От шины отсоединяется нулевой провод и к нему прикрепляется фазный. После этого все остальные действия производятся так же, как при устранении обрыва фазы.

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг

Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

Детекторы проводки

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Профессиональные приборы для поиска

Сегодня выпускают много разных приборов для обнаружения проводки в конструкционных элементах зданий. Самые эффективные:

  • детектор скрытой проводки;
  • универсальный детектор;
  • индикаторная отвертка;
  • мультиметр;
  • металлоискатель;
  • индикаторная отвертка.


Приборы для поиска скрытой проводки

Детектор скрытой проводки

Позволяет находить проводку без вскрытия штукатурки. Детекторы отличаются мощностью и функциональностью. Для бытового использования чувствительное оборудование, рассчитанное на профессиональных электриков, не обязательно, поэтому можно купить недорогой прибор с небольшим количеством функций.

По принципу работы они бывают:

  • электростатические;
  • электромагнитные;
  • металлодетекторы;
  • комбинированные.

 Электростатическими детекторами просто пользоваться, причем они самые недорогие.

Электростатические приборы имеют наиболее высокую точность определения электромагнитного поля

 Электромагнитные модели видят только нагруженные от 1 кВт провода.

Электромагнитные приборы видят провода, которые находятся под нагрузкой не менее 1 кВт

 Металлодетекторы позволяют находить цветные и чёрные металлы, поэтому с их помощью можно выявить металлические элементы

Для обнаружения проводки металлоискателем необязательно, чтобы кабель был под напряжением

Комбинированные устройства очень дорого стоят, потому что используют одновременно несколько технологий поиска проводки.

Перед поиском кабеля лучше всего проверить работу детектора на конструкции с известной схемой прокладки проводки.

Универсальный детектор

Это оборудование позволяет находить проводку (с током и без), а также цветные и черные металлы, дерево, пластик и т.д.  Работа прибора основана на генерации магнитного поля и оценке его изменения в результате прохождении через разные среды.  Сопоставляя исходную и полученную информацию, прибор выдает точные результаты.


Универсальные детекторы применяются для обнаружения как проводки в стенах под напряжением, так и различных металлов

В ходе сканирования стены часто возникают сложности. К примеру, при размещении рядом двух кабелей устройство принимает их за один. Правда, это характерно только бытовым аппаратам. Профессиональное оборудование самое точное, поэтому стоит дороже. Но для разовой работы покупать высокотехнологичный прибор нет смысла.

Индикаторная отвертка

Определяет электромагнитное поле, которое возникает вокруг проводов. Для этого требуется взять в руку отвёртку, после чего, прислоняя плотно к стене, нужно водить им по исследуемой поверхности.  Индикатор будет загораться в местах прохождения кабеля. Минус – небольшая допустимая глубина поиска – 2 см.


Индикаторная отвертка фиксирует электромагнитное поле, излучаемое проводкой под напряжением

Поиск мультиметром

 Мультиметр – это универсальный прибор, состоящий из вольтметра, амперметра и омметра.

Для поиска скрытой проводки подойдёт даже самый простой мультиметр

Мультиметр и полевой транзистор для поиска кабеля требуется переключать в режим омметра. Потом антенной исследуют стену и одновременно с этим отслеживают показания на устройстве.

 При изменении показаний прибор укажет на размещение рядом электрических проводов.

Металлоискатель

Это оборудование работает за счет индукционного баланса между передающей и принимающей катушкой. Металлоискатель фиксирует фазовый сдвиг при размещении катушки возле провода, даже если в нем отсутствует электрический ток. В конструкционных элементах многоэтажных домов он будет находить арматуру, а в деревянных частных домах – гвозди.

В дорогостоящих моделях предусмотрена настройка только на алюминий и медь. Точность устройства зависит от размера катушки и может составлять до 5 см.


Металлоискатель легко способен найти провод в стене на расстояниях до 5 см

Если вы не знаете, как найти скрытую проводку в стене дома, то желательно использовать для этого профессиональные приборы. Они оградят вас от ошибок и непредвиденных расходов.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

  • сверление дыр в стене;
  • некачественная установка проводки на этапе строительных работ;
  • проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме

Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс»

Оборудование по виду напоминает прямую отвертку

На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Самостоятельное обнаружение обрыва в скрытой проводке

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

  1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
  2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
  3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
  4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Как отыскать обрыв провода в стене

Первые шаги и проверка распределительного щита

Итак, пока по неизвестным причинам в комнате (одной, нескольких или всех сразу) погас свет, перестали работать электроприборы. Первое естественное действие хозяев – проверить, не общее ли это выключение по улице (подъезду городского дома)

Если нет – обращается внимание на распределительный щит – не выбило ли автоматы или не перегорели ли плавкие предохранители — пробки (кое –где еще встречается и такой анахронизм)

Если и здесь все в норме – предстоит поиск неисправностей уже в своих владениях.

С чего начинают. Прежде всего – с «включения логики». Стоит сразу же проанализировать, не проводилось ли недавно в квартире работ, связанных со сверлением стен. Не было ли за последнее время других чрезвычайных происшествий, например, потопа от соседей сверху.

Надо постараться припомнить, были ли какие-то «симптомы заболевания» проводки – моргание света, характерный треск искрения контактов, запах подгоревшей изоляции. Иногда даже такой информации бывает достаточно, чтобы с большой долей точности быстро обнаружить место аварии.

Поиск неисправностей начинают всегда вести от распределительного щитка. Первое – визуальный контроль. Если авария произошла именно здесь, она может выдать себя выскочившим из клеммы или почерневшим контактом на автомате (УЗО). Рекомендуется сразу, вооружившись мультиметром, установленным на измерение переменного напряжения более 250 вольт, проверить, имеется ли напряжение на вводном автомате. Если показания измерения – в норме, однозначно грешить на подачу не нужно, и причина точно находится внутри квартиры.

Выводы и рекомендации

  • Всегда проводим измерения сопротивления в свободном состоянии тестируемых проводников. Измерение провода под напряжением является летальным. По крайней мере для мультиметра.
  • Измерение цепи на самом деле является проверкой её электрического сопротивления.
  • Когда проводник не поврежден, результат измерения должен быть не более нескольких Ом.
  • Прежде чем выполнять само измерение на обрыв, стоит выполнить пробное измерение на щупах, чтобы проверить рабочий ли прибор.

Проверка обрыва проводки в авто производится аналогично, с той лишь разницей, что можно не опасаться удара тока 220 В в виду отсутствия такового (это не относится к электромобилям — там бывает и 600!).
