Как отремонтировать газовую колонку без последствий для окружающих: причины поломок, которые можно устранить самостоятельно

Устройство и принцип действия

Во многих случаях исправить проблему с автоматическим розжигом либо с иными составляющими аппарата бывает довольно легко, при этом даже не приходится обращаться к содействию профессионалов.

Однако чтобы понять, по каким причинам плохо работает газовая колонка Neva, стоит изучить ее устройство.

В систему входят:

  • корпусы (у настенных моделей — дополненные монтажными петлями);
  • теплообменники из меди;
  • узлы оборота воды;
  • горелочные комплексы;
  • концентраторы газообразных продуктов горения (диффузоры);
  • патрубки для связи с дымоходом;
  • трубки, подающие воду;
  • электрод запала;
  • кран, регулирующий проход воды;
  • сегмент для батареек;
  • система, регулирующая мощность прогрева и расход топлива;
  • ионизационный индикатор огня.

Типичный метод работы газовой горелки очень прост. Как только открывают водопроводный кран, подающий горячую воду, давление струи начинает действовать на мембрану регулирующего узла.

Под ее нажимом передвигается шток, который открывает клапан газа, при этом замыкаются контакты переключающего устройства.

По электрической цепи ток от элементов питания начинает поступать на контроллер. Электроника подает сразу два сигнала: по одному открывается клапан, дающий путь газу, по второму появляется электрическая искра на специальных электродах.

Как только распознаватель огня обнаруживает характерную ионизацию, он отправляет сигнал на центральную автоматику. Та перестает инициировать появление искры.

Нагревание осуществляется в типовом рабочем режиме. Вентиль смесителя перекрывается. Мембрана сразу отходит назад, а клапан прохода газа закрывается.

В этот момент запускается концевой выключатель, останавливающий подачу тока на контроллер. Без электроснабжения остается и электромагнит. Так как в горелку газ не поступает, она должна сразу погаснуть.

Клапан подключен к одной цепи с измерителем тяги. При исчезновении этой тяги или чрезмерном ослаблении ее разогретый датчик размыкает цепь, тем самым прекращая питание электромагнита и проход газа на горелку.

Источник

Методы профилактики

Чтобы не пришлось слишком часто возиться с агрегатом или постоянно звонить в службу ремонта, стоит придерживаться следующих правил:

  1. Выставлять температуру на оптимальном уровне, чтобы не возникало потребности разбавлять воду, тогда накипь будет появляться не так быстро. Чтобы не приходилось регулировать колонку каждый сезон, предпочтительнее выбрать модель, запоминающую настройку на режимы зимы и лета.
  2. Для удаления солей из воды с высокой жесткостью можно установить электромагнитную систему, которая будет очищать жидкость.
  3. Необходима регулярная прочистка дымохода и частей водонагревательной системы.
  4. Современные колонки, у которых встроен электронный контроллер, лучше подключать к сети через стабилизатор и не отключать в ночное время.
  5. Если шланг по длине превышает 3 метра, то давление во время подачи газа сильно снизится.
  6. При работе колонки лучше открыть окно, такой простой способ позволит получить много воздуха для нормального функционирования агрегата.
  7. Дымоход и быстро запыляющиеся части колонки следует периодически проверять на наличие грязи, паутины и тому подобных вещей и избавляться от них с помощью щеток и пылесоса.

Признаки того, что потребовалась внеплановая профилактика и технический осмотр от специалиста:

  • давление в водопроводе нормальное, но теплообменник все равно работает малое количество времени;
  • агрегат постоянно отключается или не функционирует в принципе, хотя подача газа и воды осуществляется в оптимальном режиме;
  • часто без причин срабатывает тепловая защита, провоцирующая отключение рабочей системы;
  • снижается нагрев воды, хотя заметных глазу нарушений работы не наблюдается.

Чтобы проверить колонку изнутри, нужно снять верхний корпус. Делается это с помощью крестообразной отвертки, которой откручивается винт, находящийся на ручке крепления крана блокировки газа.

Сама ручка снимается вытягиванием на себя. Затем плоской отверткой снимаются винты для крепления корпуса, после чего его можно убрать.

Основные задачи в плановой профилактике – проверить общую работоспособность, осмотреть колонку внутри и снаружи для обнаружения мест, которые необходимо почистить от пыли и грязи, максимально точно оценить состояние теплообменника.

Периодические профилактики и проверки позволяют увеличить срок работы аппарата за счет своевременного выявления проблем в функционировании колонки.

Сами работы обычно следует проводить раз в год, но если колонка уже старая и часто барахлит, то при невозможности ее замены проверки стоит устраивать чаще.

Доверять ежегодную проверку лучше профессионалам из специализированных газовых служб, так как они смогут точно определить, в каком состоянии находится агрегат.

Качественное техобслуживание обычно входит полный разбор всего оборудования, поиск дефектов и участков с повреждениями, которые могут вызвать перебои в работе колонки.

Также проводится чистка каждой основной детали (влажная и сухая уборка), регулирование всех составляющих газового водонагревателя или привод их в изначальное положение, обратное подключение и тестирование готовности к работе.

  • https://sovet-ingenera.com/gaz/equip/ne-srabatyvaet-gazovyy-klapan-na-gazovoy-kolonke.html
  • https://mmdog.ru/automation-and-controls/the-valve-on-the-gas-does-not-work-the-solenoid-valve-of-the-gas-column-does-not-work/
  • https://lifehacker.ru/gazovaya-kolonka/
  • https://cosmo-frost.ru/gazovye-kolonki-i-kotly/neispravnosti-gazovye-kolonki-i-kotly/pochemu-ne-zazhigaetsya-gazovaya-kolonka-neispravnosti-remont-svoimi-rukami/
  • https://ks5.ru/otoplenie/kotly/gazovye/ne-zazhigaetsya.html

Устройство колонки

Как разобраться в расположении узлов водонагревателя? Не переживайте, вам поможет схема. Она создана на основе колонок фирмы «Нева».

Внешнее устройство:

  1. Металлический кожух;
  2. Контрольное окно;
  3. Регулятор расхода газа;
  4. Регулятор воды;
  5. Цифровая индикация температуры;
  6. Патрубок холодной воды (резьба G 1/2);
  7. Патрубок отвода горячей воды;
  8. Патрубок для подключения к газовой магистрали (баллону);
  9. Патрубок для отвода продуктов сгорания, подключается к дымоходу;
  10. Основа;
  11. Задняя стенка;
  12. Отверстия для установки;

Внутренняя комплектация:

  • 6, 7, 8 — продолжение, патрубки, как указано выше;
  • 12 — водяной узел;
  • 13 — шток регулировки воды;
  • 14 — сливная пробка;
  • 15 — микропереключатель;
  • 16 — блок управления;
  • 17 — газовый узел;
  • 18 — регулировочный шток топлива;
  • 19 — электромагнитный клапан;
  • 20 — коллектор;
  • 21 — крепежные винты коллектора;
  • 22 — сопла горелки;
  • 23 — искровая свеча;
  • 24 — датчик ионизации;
  • 25 — медный теплообменник;
  • 26 — вывод на водяной узел;
  • 27 — вывод на газовый узел;
  • 28 — крепежные болты;
  • 29 — термореле;
  • 30 — термометр;
  • 31 — устройство газоотвода;
  • 32 — датчик тяги;
  • 33 — кронштейны для монтажа;
  • 34 — батарейный отсек;

Разобравшись в конструкции, можно приступать к поиску неполадок.

Как поступить, если колонка не включается

Открыли смеситель, но не дождались горячей воды? Все потому, что техника не работает, горелка не зажигается. Если прибор находится на гарантии, можно обратиться в сервисный центр. Если гарантия уже недействительна, тогда вы сможете справиться самостоятельно. Все проблемы и решения мы опишем в статье.

Приведенные ниже примеры характерны для моделей «Нева» 4610, 3208, 4510, 4510 м, 4511, 4513, 5514, а также «Нева Транзит».

Колонка плохо зажигается, тухнет запальник

В данном случае срабатывает система безопасности. Чаще всего подобную неполадку можно встретить в автоматической технике с электронным розжигом.

Задача запальника — поджигать горелку. Он должен работать непрерывно. Прогревая термопару, запальник подводит ее к горелке, где происходит зажигание топливной смеси. Если возгорания не происходит, датчики защиты отключают технику, чтобы избежать скопления угарного газа.

Чтобы провести ремонт, нужно понять, как функционирует система безопасности.

Термопара состоит из сплава нескольких металлов. При нагреве она вырабатывает ЭДС (электродвижущую силу), питая таким образом электромагнитный клапан. Почему колонка долго не горит? Зачастую нарушается изоляция проводника термопары — он выходит из строя. Оголившиеся провода могут замыкать на корпус.

Когда термопара достигает определенной температуры, вырабатывает электрический ток. Он приводит в движение стержень клапана. Последний открывается, запуская газ в горелку. Если искры нет, пламя не зажигается — термопара остывает, возвращая стержень в исходной положение. Клапан закрывается, подача топлива прекращается. Поэтому при открытии смесителя не случится возгорания.

То же самое случается, когда тухнет фитиль. Это может произойти при прекращении подачи топлива или сквозняке. Для проверки фитиля поступите так:

  • Возьмите батарейку АА напряжением 1,5 В.
  • Подключите к обмотке катушки.
  • Зажгите фитиль. Если горит — деталь рабочая. При отключении батарейки пламя должно погаснуть.

Если в помещении наглухо закрыты окна и плохая вентиляция, прибор перегревается и срабатывает термопредохранитель. Это значит, что перегрев достиг 90 градусов. Чтобы убедиться, что причина неполадки в предохранителе, отсоедините выводы и замкните между собой. Если техника стала работать как обычно, требуется замена термодатчика.

Принцип работы датчика тяги в газовой колонке

Продукты сгорания из топки попадают по дымоходу на улицу. Если в канале снижен уровень всасывания воздуха, происходит задымление помещения. Комнату наполняет угарный газ, который губительно воздействует на человека. Отравление его парами может привести к удушью.

Внимание! Если произошло накопление угарного газа в помещении, необходимо интенсивно проветрить квартиру (открыть все окна), закрыть двери в смежные комнаты и вызвать специалистов газового хозяйства. Датчик тяги состоит из:

Датчик тяги состоит из:

  • биметаллической пластины;
  • заглушки;
  • гайки;
  • штуцера.

Биметаллическое реле подает сигнал клапану затвора на включение или отключение системы котла.


Термореле состоит из биметаллической пластины с подвижными контактами

Температура отработанного газа, который находится в дымоходе, зависит от интенсивности всасывания свежего воздуха. Чем лучше тяга, тем она ниже. При нагревании биметаллическая пластина расширяется, что приводит к разъединению контакта, когда температура достигает критической величины.

Газовые котлы работают на природном и сжиженном газе. В первом случае нормальным диапазоном считают 75-950 0С. Во втором случае адекватная работа котла происходит при нагреве газа в пределах 75-1500 0С.

Калорийность сжиженного пропанобутанового газа выше, чем природного. Поэтому температура горения также повышается. Термореле настраивают на отключение при 950 0С для природного газа и при 1500 0С для пропанобутановых устройств.

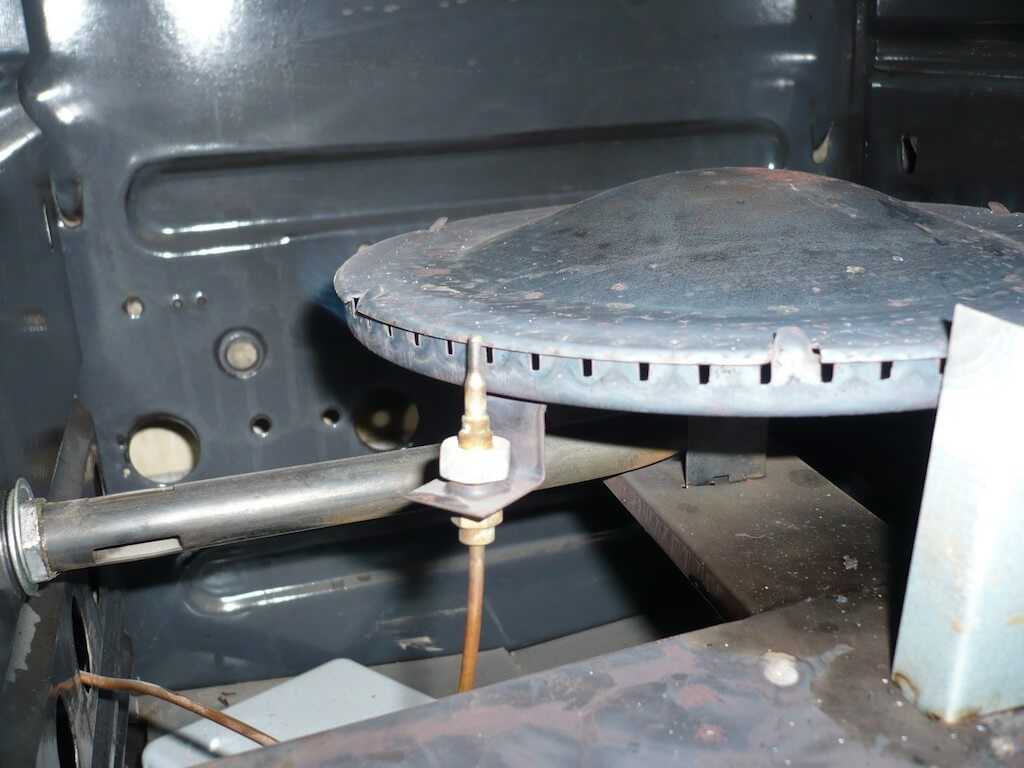

Датчик тяги газового котла АОГВ расположен в зоне действия фитиля и подключен к электромагнитному элементу цепи, открывающему подачу газа.


Схема контроля подачи газа котла АОГВ предусматривает обязательное наличие датчика температуры

Электрод термопары располагают возле запальника. Пока он нагревается, подача газа не прекращается. Как только электрод охлаждается, подачу закрывают.

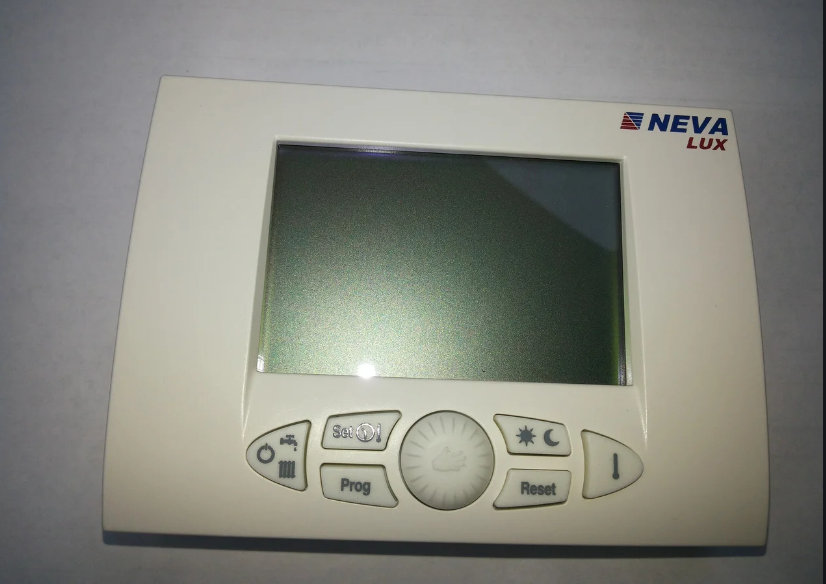

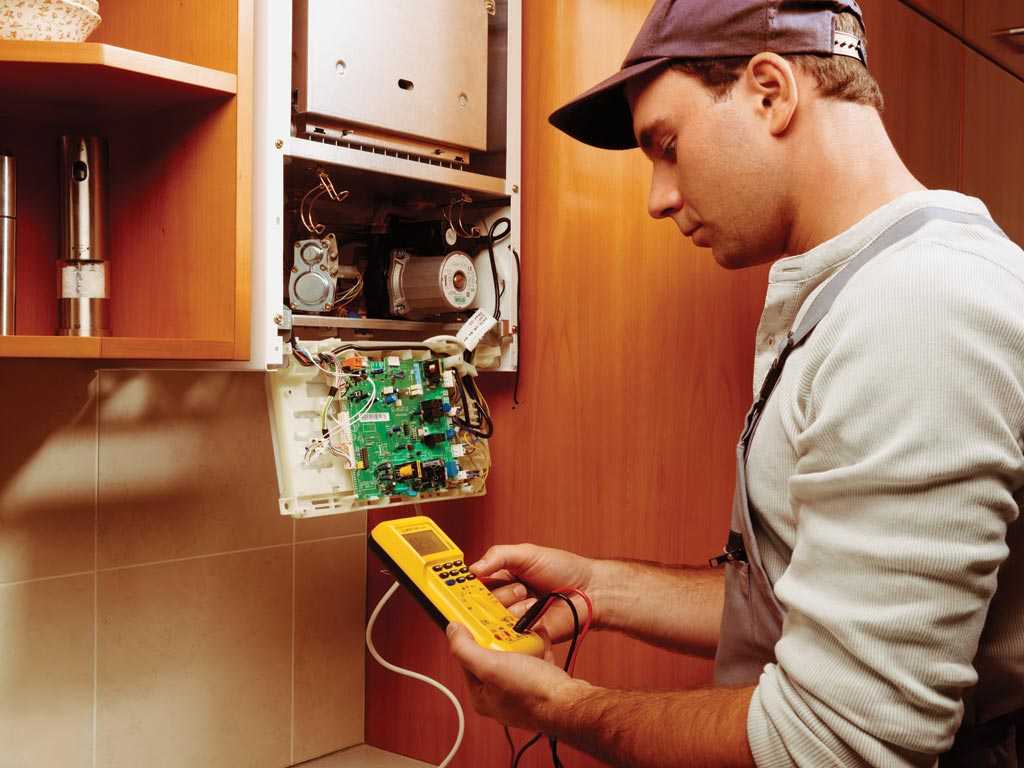

Отказы электроники

Наличие в современных моделях большого наличия электронных компонентов с одной стороны обеспечивает высокую безопасность устройства и удобство пользования, с другой стороны усложняет поиск неисправности и последующий ремонт.
Причины неисправности электроники в основном связаны с воздействием внешних факторов – перепадами напряжения в сети, грозовыми разрядами, попавшими в магистральные газовые трубы и попаданием на платы воды от протечек внутри устройства. Кроме этого нельзя исключать выходи из строя отдельных электронных компонентов из-за сбоев в самой электронике.

Причиной того, что не загорается газовая колонка вектор, может быть неисправность электроники, при этом могут возникнуть следующие ситуации:

  • Отсутствие искры при розжиге;
  • Погасшее цифровое табло;
  • Прибор не запускается с первого раза;
  • При работе постоянно показывает сигнал тревоги;
  • Постоянно срабатывает системы защиты;
  • Устройство то включается, то снова гаснет;
  • Диагностика поломки обычно начинается с проверки батарей, старые или разрядившиеся батареи нужно заменить новыми. В случае если есть следы выхода электролита на клеммы нужно зачистить.

Если эта операция не привела к устранению неполадок прибора необходимо вызвать мастера для проверки электронного блока. Чаще всего в таких моделях блок электронике не подлежит ремонту, его просто заменяют новым. Во время замены блока, мастер должен провести обследование всех узлов устройства, а при подключении нового блока, кроме того, провести тестирование системы и настройку ее параметров

Особенное внимание уделяется наличию протечек в местах соединений узлов и целостности теплообменника

Как проверить тягу в газовой колонке

В первую очередь, если возникают проблемы с водонагревателем, проверяют тягу. Для этого к вытяжному отверстию подносят зажжённую спичку или кусочек бумаги:

  • если пламя неподвижно, значит, есть проблема в дымоходе или вытяжной системе. Для этого можно просто удалить скопившуюся грязь;
  • если пламя затягивает внутрь, значит, система работает отлично;
  • если пламя отклоняется в противоположную сторону – это означает появление обратной тяги,что крайне опасно,для этого следует проверить её в вентшахте, предварительно отсоединив от неё дымоход. Если вентканал работает нормально, пламя на спичке отклоняется внутрь, значит,возникли проблемы в теплообменнике.

Проверка тяги в колонке

Это интересно: Ремонт матрасов своими руками: разбираем в общих чертах

Как определить поломку?

Обычно, если речь идет о поломке газ-контроля, это становится сразу очевидно, поскольку варочная поверхность просто не будет работать. В этом случае чаще всего говорят о поломке термопары. А вышедшая из строя термопара считается потенциально опасной поломкой, поэтому нуждается в незамедлительном ремонте.

Но есть еще ряд не столь очевидных признаков, которые помогут определить проблему. К ним относят:

p, blockquote 23,0,0,0,0 —>

  • огонь тухнет без причины во время готовки;
  • огонь тухнет после опускания ручки;
  • огонь загорается спустя большой временной интервал после включения плиты;
  • при задувании пламени газ все еще идет;
  • газ-контроль духовки отключает пламя во время работы;
  • духовка не включается;
  • другие сбои или неполадки в работе механизма.

Перечень основных причин, по которым не работает колонка «Нева» (разные модели) и их устранение

Газовая колонка иногда не работает по самым банальным причинам, а иногда они довольно серьезные.

  1. Почему не зажигается колонка Нева: не поступает газ. Если газ не перекрыли соответствующие службы, то достаточно включить колонку или открыть воду. и поднести спичку к окну колонки. Спичка загорается – значит газ поступает, и причина того, что колонка не работает кроется в другом. Газ перекрывают, когда ведутся ремонтные работы или в связи с неоплатой счетов. Но, обычно об этом предупреждают заранее. Если газ не идет, звоните в соответствующие инстанции, вызывайте специалистов.
  2. Почему не включается газовая колонка «Нева»: не работает зажигающее устройство.

Не исключено, что вышел из строя зажигающий элемент колонки – запальник. В большинстве случаев достаточно отсоединить от зажигающего устройства электрод. Тогда искра переместится в центр горелки. Возможно также, что повреждены соединения на трубке, через которую проходит газ.

  1. Газовая колонка не зажигается: в чем причины в газонагревателе Neva, когда отсутствует тяга?

Проверяли ли вы дымоход? Не исключено, что в нем образовался засор. Его придется почистить от сажи изнутри, а также посмотреть не попали ли в него в улицы листья или другой мусор. Для чистки снаружи пригласите коммунальщиков, в обязанности которых входит выполнение подобной работы.

Но недостаточная тяга возникает также если:

  • Рядом с вентиляционным отверстием колонки есть еще одно.
  • Вентиляционная труба работает на 2 прибора.
  • Труба встроена так, что находится слишком близко от стенки дымохода.

После выяснения причины и устранения неполадки, колонка станет работать нормально.

  1. Плохо зажигается газовая колонка «Нева»: замыкание в цепи автоматической колонки. В автоматических колонках возникает нарушение в электрической цепи между выключателем и блоком питания. Например, колонка “Нева: 4510” не зажигается по этой причине довольно часто. В этом случае искра не возникает, а причина скрыта в клеммах, которые их соединяют с проводами микровыключателя. Предстоит также проверить нет ли в этом месте окисления.
  2. Колонка «Neva» не зажигается: нет напора. В первую очередь может быть неправильно повернута ручка напора воды на самой колонке, которая расположена справа. Обычно она устанавливается на необходимый уровень во время монтажа самой колонки.

Также следует проверить фильтры:

  • на смесителе;
  • на водяном узле;
  • на трубе с холодной водой.

Но случается, что напор воды снижают подающие ее инстанции, тогда придется подождать, пока он не увеличится. Напор воды снижается также из-за засора самого радиатора, в котором накапливается накипь. Как это сделать, мы рассказывали выше. Но лучше не рисковать, а обратиться в соответствующие службы, которые быстро очистят радиатор.

  1. Плохо зажигается газовая колонка «Нева»: перегрев более 90 градусов.

Такой перегрев случается, когда все окна и двери закрыты и в помещение почти не поступает воздух. Колонка «Нева» 4511 или другие модели не зажигаются. Причина поломки – выход из строя предохранителя. Его следует проверить, и заменить при необходимости. Для проверки детали, требуется отсоединить и замкнуть между собой выводы. Когда при проверке он работает в обычном режиме, просто смените термодатчик.

  1. Газовая колонка «Neva» не зажигается: сломалась кнопка в колонке с пьезорозжигом.

Для начала попробуйте удерживать кнопку на 10-15 секунд больше. Возможно дело в том, что вы ее сразу отпускаете и процесс не успевает запуститься. Друга причина – образовался зазор и кнопка не прижимается как следует.

  1. Не зажигается газ колонка «Нева»: вышла из строя мембрана на входе в водяной бак. Со временем мембрана просто ослабевает и деформируется и нуждается в замене. Но вполне вероятно, что будет достаточно очистить ее от загрязнений или сменить прокладку.
  2. Почему не зажигается газовая колонка «Нева»: проблемы с засором теплообменника, фильтра и горелки. Эти детали время от времени забиваются сажей, поэтому их очистка просто необходимо. После того как сажа будет удалена, прибор снова начнет работать.
  3. Не работают батарейки. Газовая колонка не зажигается также, если сели батарейки. Придется зачистить контакты или заменить элементы.

Определенные модели показывают также коды ошибок, которые следует знать. Большой плюс в том, что на дисплее сразу указано, в чем причина, и можно ее не искать, а сразу заниматься ремонтом, или вызывать мастера.

Как разобрать и собрать газовую колонку NEVA LUX

Перед началом ремонта в обязательном порядке перекройте краны подачи газа и воды.

Для снятия кожуха газовой колонки сначала нужно снизу, со стороны входа труб, с помощью крестовой отвертки открутить два самореза, расположенные в правом и левом углах нижней части задней стенки.

Левая ручка пьезоэлектрического поджига запальника и грубой регулировки подачи газа не снимается. Правая ручка тонкой регулировки подачи газа удерживается только за кожух двумя фиксаторами. Ее можно тоже не снимать. Но я обычно перед снятием кожуха ее снимаю. Кроме того, чтобы ручка легко вращалась при регулировке температуры, я по кругу, где ручка касается кожуха, опилил ее напильником вместе с фиксаторами. Теперь она больше не цепляется за кожух и легко вращается.

Далее следует оттянуть кожух на себя до утопления ручек и, когда кожух не будет задевать за них, сдвинуть его вверх. Верхние прорези кожуха выйдут из зацепов, расположенных на основании газовой колонки, и он легко отделится.

Устанавливается кожух газовой колонки на место в обратном порядке. Сначала надеть его прорезями на верхние зацепы, для чего придется встать на возвышение, далее попасть отверстием на регулировочную ручку и одновременно следить, чтобы отверстия, расположенные выше отверстий для крепления саморезами, попали на направляющие. Завинтить на место два самореза.

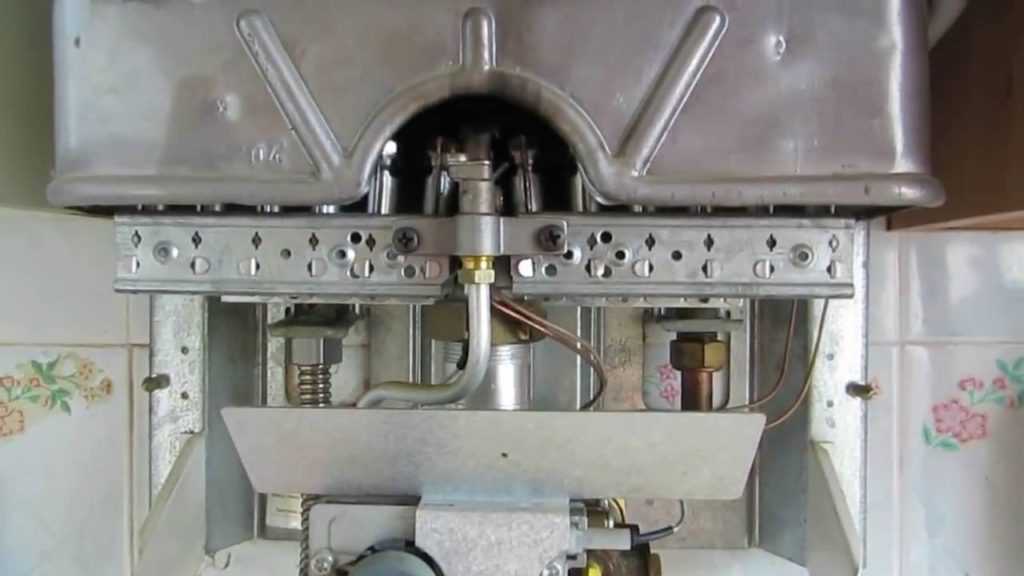

На фотографии представлен внешний вид газовой колонки NEVA LUX-5013 без кожуха с новым теплообменником.

Ремонт газовых колонок популярных марок на дому

Особенности ремонта газовых колонок «Bosch»

Высокое качество сборки газовых колонок «Bosch» обеспечивает длительную бесперебойную работу водонагревательного оборудования. Так, теплообменники моделей Therm серии 4000 и 6000 могут прослужить 6−10 лет без необходимости в прочистке. Для проведения профилактики узла колонку снимать не нужно.

Колонка газовая Bosch 4000S

Обычно вопросов о том, как зажечь газовую колонку «Bosch», не возникает. Если наблюдаются перебои в работе оборудования, первым делом следует проверить целостность прокладок и мембраны. Также может выйти из строя водяной блок или проточный регулятор. В основном ремонт заключается в замене уплотнительных элементов.

Как своими руками сделать ремонт газовой колонки «Юнкерс»

Ремонт колонок «Юнкерс» в большинстве случаев сводится к проведению профилактических мероприятий. Они заключаются в чистке патрубков, замене мембраны, удалении образовавшегося нагара, настройке работы горелки и клапанов. К сложным видам ремонта следует отнести настройку блока управления и восстановление водогазовой системы.

Ремонт газовой колонки «Оазис»: краткая инструкция

Краткая инструкция по ремонту газовой колонки «Оазис» (схема оборудования представлена на фото) заключается в выявлении типичных неисправностей и их устранении. Так, если не работает автоматическая система розжига, нужно зачистить контакты и заменить батарейки.

Схема газовой колонки «Оазис»

При отсутствии тяги колонка не будет включаться. Проблема устраняется путём прочистки вентиляционной шахты. То же произойдёт, если регулятор водяного давления будет установлен на минимальной отметке, поскольку в этом случае не сработает мембрана, и газовый клапан не откроется. Чтобы устранить неисправность, достаточно поставить регулятор на максимум.

Колонка газовая «Oasis»

Достаточно часто в газовых колонках наблюдается засорение сетчатого фильтра, в который попадают мелкие частицы, снижающие интенсивность напора. Проблема решается путём промывки.

Особенности ремонта газовой колонки «Вектор»

Устройство и принцип работы приборов «Вектор» мало чем отличается от остальных моделей. При низком напоре холодной воды рекомендуется установить повысительный насос, который обеспечит бесперебойное горячее водоснабжение. Если газовая колонка «Вектор» не зажигается, следует проверить состояние фильтра и теплообменник на наличие накипи.

Устройство газовой колонки «Вектор»

Газ при горении в фитиле громко шумит

После установки газовой колонки Нева-3208 проявилось неприятное явление, не влияющее на качество работы колонки. Газ при горении в фитиле в дежурном режиме, издавал довольно громкий звук, который был неприятен для слуха, и создавал дискомфорт. После размышлений и экспериментов удалось избавиться от шума простым способом. Предположил, что струя газа в горелке под давлением вырываясь из жиклера и ударяясь о стенку в месте изгиба горелки создает условия для горения с шумом. Для проверки этого предположения, засунул в горелку полоску жести приблизительно длиной 3см и шириной 5мм, главное, что бы влезла внутрь горелки. Шум исчез. Если Ваша газовая колонка тоже шумит, то можете взять любую металлическую полоску, например, вырезать из жести от консервной банки, сделать в ней на краю отверстие, одеть полоску на выровненную и загнутую на конце крючком скрепку и засунуть полоску в горелку газовой колонки. Получится подобие рыболовной блесны. Скрепка нужна для того, что бы можно было вынуть из горелки полоску металла обратно, если шум не исчезнет, хотя если будет гореть нормально, то можно и не вынимать. Этот эксперимент можно провести даже не снимая кожух с газовой колонки.

Преимущества и недостатки

Главное преимущество газ-контроля — безопасность. В новостных сводках нередко встречаются сообщения о взрыве газа в жилых домах. Их все можно было предотвратить, если бы в плите имелась исправная система газ-контроля.

Система газ-контроля позволяет:

p, blockquote 17,0,0,0,0 —>

  • немного расслабиться и не сидеть на кухне все время приготовления еды, чтобы следить за огнем;
  • предотвратить случайную утечку газа, а значит, и взрывы, пожары и отравления;
  • обеспечить защиту от детей, которые любят покрутить рукоятки. При непродолжительном нажатии и следующем отпускании газ перестает идти. Обычно ребенок не способен удержать ручку в одном положении достаточное время, чтобы допустить включение газа.

Но есть и у такой системы и отрицательные стороны:

p, blockquote 19,0,1,0,0 —>

  1. Первое, на что жалуются люди — длительность включения конфорки. Дело в том, что датчик термопары нагревается не мгновенно, поэтому ручки надо удерживать около 5 секунд до начала работы газ-контроля. Если плита старая или не подвергается должному уходу, то это время может быть увеличено и до 20 секунд.
  2. Второй отрицательный момент связан с тем, что газ-контроль — это устройство из нескольких частей. А это значит, что оно может сломаться, выйти из строя или просто не работать. Такое достаточно редко, но все же встречается. Заменить или починить эту систему самостоятельно не так сложно, но опасно и запрещено законодательством.
  3. Третья часто встречающаяся жалоба людей — газ-контроль срабатывает даже на маленький огонь и выключает его. То есть, потомить кашу на небольшом огне не получится, так как он постоянно будет тушиться. Это не совсем правильная ситуация — в идеале такого быть не должно. Скорее всего, речь идет об отошедших контактах термопары, поэтому лучше вызвать мастера.

Отдельная категория людей основывается на том, что раньше в плитах не было газ-контроля, и все как-то жили. По их мнению, такая опция лишь увеличивает стоимость газовой плиты. На самом же деле, цены на технику без газового контроля и с ним приблизительно равны. Разница в пару тысяч рублей совершенно несоизмерима с безопасностью, которую эта система обеспечивает.

Коды ошибок Нева Люкс

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

  1. Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
  2. Вентиль подачи топлива открыт не до конца. Открутите кран.
  3. Недостаточное давление в газовой магистрали.
  4. Закончилось топливо в баллоне. Нужно заменить баллон.
  5. Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
  6. Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
  7. Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
  8. Отошли контакты между свечой розжига и высоковольтным проводом.
  9. Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.

Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.

После полоскания и просушки проводится обратная сборка.

Код Е3

Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.

Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7

После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.

Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.

Ошибка Е8

Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.

Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

Поступает недостаточно топлива для нормальной работы. Что произошло: Слабый напор воды.

Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи.

Источник

Устройство клапана газовой колонки

Для того, чтобы домашним мастерам было проще восстановить работу газового котла, в частности, при выявлении неисправности газовой задвижки, рассмотрим сборку агрегата и технические нюансы диагностики и ремонта.

Однако, если у вас нет опыта разборки газовых водонагревателей и сопутствующих знаний по теме, лучше пригласить мастера для ремонта и обслуживания.

Устройство, называемое газовым соленоидным клапаном, выполняет важную функцию газового водонагревателя – регулируя поток компонента топлива (природного газа). На следующем изображении показана общая конструкция регулирующего узла, в который входит клапан.

Внешний вид агрегата, выполняющего функции регулирования подачи газа в систему газовых горелок котла (колонки). В состав устройства входят газовый электромагнитный клапан (1), ручной шток (2)

Регулирующий блок представляет собой двухступенчатый механизм, первой ступенью которого является газовый электромагнитный клапан (1). Вторая ступень представляет собой механическое устройство, которое регулируется с помощью стержня ручного управления (2).

Конструкция газового клапана довольно проста – он выполнен по принципу устройства электромагнитной тяги, которое используется в самых разных устройствах и устройствах. Если разобрать этот компонент из схемы регулирующего узла, для чего достаточно открутить пару болтов, на глазах мастера предстанет клапанная часть, которая закреплена на подпружиненном металлическом стержне.

Так выглядит внутренняя часть устройства (собственно, сам вентиль) после разборки газовой арматуры из состава устройства регулировки колонки (бойлера)

Как видно из изображения, конструкция состоит из корпуса юбки, в которую входит часть клапана – мембрана и электромагнитный модуль. Корпус клапана установлен на подпружиненном металлическом штоке для обратного хода в закрытое положение».

Когда на катушку электромагнита подается напряжение, металлический стержень магнитно перемещается вверх и отталкивает мембрану от отверстия в оболочке. Это открывает газовый канал к ручному клапану, а затем к горелке.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
