Пошаговая инструкция по строительству ленточного фундамента своими руками

Сколько нужно материалов: классическая формула состава

Разобравшись с тем, как посчитать кубатуру на фундамент, переходим ко второй части – к подбору состава бетона

Также важно определить пропорции бетона в обычных ведрах для бетономешалки, чтобы максимально упростить процесс дозировки компонентов. Например, для создания обычного раствора для фундаментных работ, потребуется:. 25 кг цемента; 75 кг песка (5 ведра)

Расчет основан на плотности сухой песчаной смеси – 1600 кг/м3. При засыпании влажного материала следует делать соответствующие поправки; 125 кг гравия (8 ведра). Несмотря на то что камень, на первый взгляд, кажется тяжелее песка, ввиду своей формы, он не занимает все пространство емкости

25 кг цемента; 75 кг песка (5 ведра). Расчет основан на плотности сухой песчаной смеси – 1600 кг/м3. При засыпании влажного материала следует делать соответствующие поправки; 125 кг гравия (8 ведра). Несмотря на то что камень, на первый взгляд, кажется тяжелее песка, ввиду своей формы, он не занимает все пространство емкости

При расчете бетона по умолчанию принимается во внимание щебень с фракцией среднего размера; 11,5 литров воды. Расчет в ведрах осуществляется исходя из среднего веса продукта 15 кг/ ведро

Проектная марка бетона – М400, марка портландцемента – М500

Расчет в ведрах осуществляется исходя из среднего веса продукта 15 кг/ ведро. Проектная марка бетона – М400, марка портландцемента – М500.

Для того чтобы вручную изготовить однородный по своей консистенции и свойствам состав необходимо пошагово придерживаться следующей мини-инструкции.

Подготовка смеси

Наливают 7 литров воды в миксер и запускают его. Затем постепенно добавляют большую часть щебеня и весь цемент. После закладывают всю приготовленную массу песка и оставшуюся часть щебня. Оставшаяся вода доливается после укладки всех компонентов чтобы получить соответствующий заданной консистенции бетон. Такая нестандартная закладка поможет приготовить качественный раствор без образования комков и необходимой жесткости.

Доводка смеси

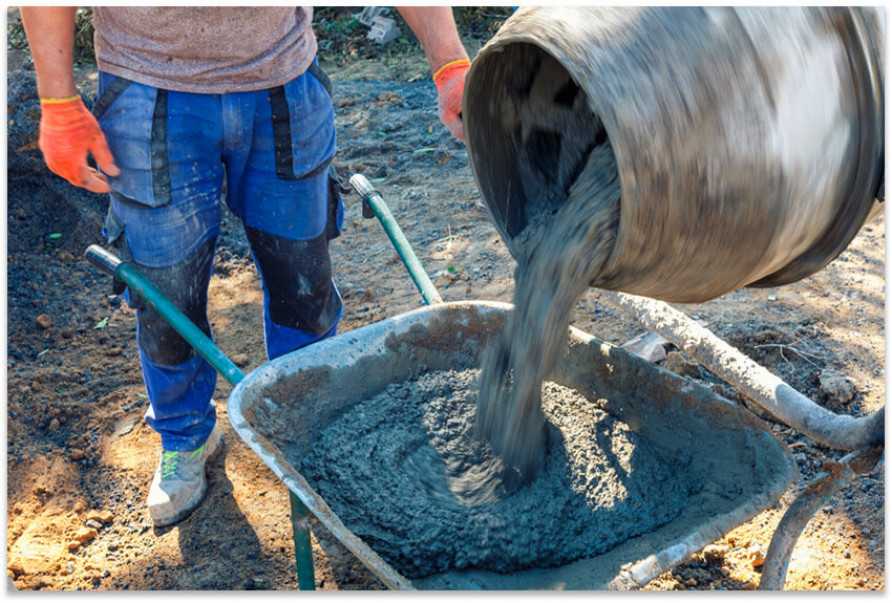

После того как смесь достигла готовности, ее необходимо вылить в тачку и транспортировать к месту укладки. Если вы обладаете мобильным бетоносмесителем, то можно упростить процесс подачи бетона до максимума. Для этого нужно установить его возле фундамента, чтобы готовая смесь попадала сразу в подготовленную опалубку.

Во избежание потери раствора при непосредственной заливке фундамента можно установить на опалубку металлический бортик, который будет находиться непосредственно под бетоносмесителем.

При отсутствии специализированного оборудования (миксера) бетон может быть замешан вручную. Но такой способ считается наименее эффективным по причине трудностей в обеспечении необходимого периода перемешивания смеси, в котором происходят процессы создания новых физико-химических связей между всеми элементами состава.

В заключение, правильный расчет бетона для забивки базы будущей постройки даст вполне четкое понятие о том, сколько приобретать рабочего раствора или материала для его изготовления, что значительно сократит издержки строительства.

Подготовка траншей

Чем больше дом, тем шире траншея.

Согласно ранее обозначенным границам, роют траншеи. Глубина – ниже уровня промерзания грунта (от 70 см до полутора метра), ширина – зависимо от размеров будущей постройки. Чем массивнее будет здание, тем большая нагрузка предполагается на фундамент, а, значит, и ширина траншей должна быть шире. Для обычных одноэтажных зданий оптимальная ширина составляет около полуметра.

Далее следует хорошо утрамбовать дно траншей, выровнять их. Следующий этап – подготовка настила под фундамент, которая состоит из двух шаров:

  • слой песка — около 15 см – предпочтение отдают речному песку;
  • слой щебня – 20 см, камни фракции 20/40 мм.

Нельзя нарушать последовательность слоев, каждый из них тщательно утрамбовывают – для уплотнения удобно использовать виброплиту.

Опалубка ленточного фундамента своими руками (кратко)

Конструкции для придания формы бетону также сдерживают бетон от растекания. По исполнению различают несъемную и разборную опалубку. Первая чаще производится из плотного полистирола или полиуретана. Готовые блоки легко монтируется (по принципу детского конструктора), дополнительно служит теплоизолятором и защитой стен от влаги.

Второй вариант может быть представлен подручными материалами с ровной плоскостью: фанера, оцинкованное железо, щиты из строганых досок. Также можно арендовать многоразовые плиты у строительных или прокатных компаний, производителей бетона, сопутствующих материалов.

Здесь работа выполняется в следующем порядке:

  1. Сначала устанавливаются колья. К ним закрепляют щиты или доски (допустимы зазоры не более 2 мм).
  2. Дополнительно могут понадобиться монтажные уголки для стягивания примыкающих стенок.
  3. Снаружи бортики нужно подпереть для надежности, так как тяжелый бетон будет оказывать на них большое давление. Распорки ставят на расстоянии более 1 метра.
  4. В заключение внутреннюю часть можно укрыть полиэтиленом, чтобы проще было демонтировать конструкцию. Также можно использовать известковый раствор, цементное молоко, водостойкие материалы.

Возводим ограждение собственного участка

Если вы решили строить забор, делать это при помощи металлических труб, углубленных в лунку, залитую бетоном, здесь также надо провести соответствующие подсчеты, чтобы определиться с объемной долей составляющих.

Разбираясь, как сделать расчет бетона в лунку, изначально определим ее вместимость. Она имеет форму цилиндра, соответственно, понадобится перемножить высоту лунки и S сечения (радиус, умноженный на постоянную величину 3,14). Так мы узнаем кубатуру, что потребуется для заполнения углубления. Но, учитывайте, что внутри него будет находиться металлическая труба.

Ее объем, опускаемый в лунку, считается по той же формуле, только за высоту берется длина углубляемой части трубы. Теперь из большего показателя вычитаем меньший, получив интересующую нас цифру. Особо сложных вычислений проводить не пришлось. Теперь можно приобретать материал, планировать и осуществлять работы.

К выбору сухих смесей старайтесь относиться очень ответственно, потому как от их качества зависит добротность застывшей площадки

Обращайте внимание на марку связующего, которая и становится главным критерием при закупке, на наличие пластификаторов, гидрофобизаторов, иных компонентов и добавок, улучшающих эксплуатационные характеристики

Вычисляем объем заливки на свайный фундамент

Исходя из того, что отдельные бетонные столбы имеют в сумме сравнительно небольшую площадь, на которую распределяется масса дома, класс раствора для них нужно готовить достаточно высокий, в пределах M400–M500. Поэтому, перед тем, как рассчитать бетон, то есть какой его объем понадобится для свайного фундамента, следует выяснить, цемент какой марки (наиболее высокой) вам доступен, либо заранее определиться с подходящими пропорциями.

Прочность раствора также повышается с уменьшением водоцементного соотношения (В/Ц) на объем, однако при этом уменьшается пластичность, и без трамбовки будет затруднительной закладка в ямы.

Поэтому нужно искать золотую середину между В/Ц и пропорциями рыхлых наполнителей.Самое сложное в вычислении свайных опор для коттеджа – определение их оптимального количества. В среднем, расстояние между столбами должно быть в пределах 1.5-2 метров, для особо легких сооружений допускается и больший промежуток. Остается только разобраться, как рассчитать фундамент для дома.

Рецепты для наполнения бетономешалки

По правилам, чтобы приготовить качественный самомесный бетон, нужно найти пустотность и влажность песка и щебня, который вам привезли на участок. Рассчитать насыпную плотность цемента и плотность цементного раствора. Скажите честно, кто этим будет заниматься на реальной стройплощадке? Особенно, если вам строят дом наёмные рабочие. Выход — распечатайте эту статью, и используйте как шпаргалку, при изготовлении самомесного бетона.

angel197238Строитель-самостройщик

Хочу приготовить бетон-самомес. Есть бетономешалка на 132 л. Хочу узнать пропорции бетонной смеси для заливки фундамента на один замес, так чтобы не перегрузить бетоносмеситель.

На вопрос отвечают участники FORUMHОUSE.

Mikhailovmv

Я делаю столбчатый фундамент под баню. Бетономешалка на 130 л. Пропорции смеси:

  • 2.5 совковых лопаты цемента марки М500;
  • 6 лопат песка;
  • 8 лопать гранитного щебня фракции 5-20;
  • немного воды.

Когда подрезал столбы по уровню, то бетон с трудом пилила мощная болгарка с алмазным диском диаметром 230 мм.

vehcy

Я бетонировал столбы для забора. Бетон месил так:

  • 1 ведро цемента М500;
  • 2.5 ведра песка;
  • 4 ведра щебня фракции 5-20;
  • Воды меньше ведра.

Компоненты смеси брал из таблицы ниже.

Гость1083397

Для себя сделал вывод — на самомес цемента не жалейте! Мои пропорции:

  • 1 часть цемента;
  • 2 части песка;
  • 4 части щебня.

Бетон получается такой прочный, что его с трудом берёт перфоратор.

Пpopaб

При изготовлении самомесного бетона самый важный фактор — водоцементное соотношение! В/Ц — это пропорция веса цемента и воды, которые используются для приготовления бетонной смеси. Наряду с маркой цемента, В/Ц определяет марку бетона на выходе. Водоцементное соотношение для бетонной смеси приведены в таблице ниже.

Если перелить воду, то вы потеряете в прочности бетона!

Ещё один вопрос задал пользователь с ником Serejik1987. У него есть бетономешалка на 155 л. Как приготовить в ней бетон М200, и сколько засыпать вёдер компонентов для полной загрузки.

7doom7

Если мерить в вёдрах, то на грушу такого объёма советуют засыпать: 1:2,8:4,8, (цемент-песок-щебень), но я рекомендую другую пропорцию — 1:2:3. В крайнем случае — 1:2,5:4. Главное — не перелить воды! Чтобы смесь была удобоукладываемая, добавьте пластификатор.

Пpopaб

А мне интересно, зачем в пропорции выше, уменьшать количество заполнителей? Что это даёт?

7doom7

В гравитационной бетономешалке сложно провернуть смесь с водоцементным соотношением менее 0,6. Жесткие смеси крутят бетоносмесители принудительного действия, но они дорого стоят. Вот и приходится специально выбирать пропорции с большим содержанием цемента, чтобы на выходе получить фундамент, который не развалится через несколько лет.

Липоня

А я готовлю самомес по рецепту ребят, которые занимаются изготовлением бетонных бассейнов. Пропорции бетона М350, на гранитном щебне фракции 5-20:

  • Цемент М400 – 20 л или 25 кг.
  • Песок речной, мытый – 30 л или 42 кг.
  • Щебень – 50 л или 67,5 кг.
  • Вода – 12 л.
  • Суперпластификатор – 0.2 л.

Расчет расхода бетона для плитного основания

Расчет плитного фундамента намного проще, чем ленточного или столбчатого. Это связано с тем, что его конструкция представляет собой прямоугольный параллелепипед, объем которого рассчитать надо путем перемножения его габаритов:

где а – длина основания параллелепипеда;

b – ширина основания;

H – высота параллелепипеда.

Однако при больших площадях дополнительно требуется усиливать фундамент ребрами жесткости, на которые также будет расходоваться бетон. Поэтому в соответствии с чертежами проекта потребуется дополнительно вычислить расход бетонной смеси по формуле (3), только с подстановкой соответствующих значений. Эти величины нужно сложить с V плиты и получить расчетное количество раствора. В реальной ситуации следует заложить запас примерно в 5% , который пойдет на усадку конструкции при наборе прочности.

Посмотрите видео, как не ошибиться при расчетах количества раствора для заливки основания.

Поскольку в плитном фундаменте отношение длины и ширины превышает в несколько раз его высоту, то в конструкции применяется достаточно много арматуры для повышения ее жесткости и надежности. Это означает, что в целях экономии нужно учесть объем закладываемой арматуры. Формула для его вычисления следующая:

где i – количество арматурных прутьев;

R – радиус арматуры;

L – длина прутьев.

Объем раствора для плитного фундамента будет определен по следующей формуле:

Ленточный

При обустройстве ленточного фундамента на заранее размеченной территории оборудуются траншеи, глубиной ниже уровня промерзания. Ширина их должна составлять не больше 50-60 см.

Перед заливкой фундамента, обустраивается песчаная подушка – толщиной не менее 15-20 см; она должна быть пролита водой и хорошо утрамбована. На дно фундамента заливается первая порция бетонного раствора – толщиной не более 10-20 см. На первичный раствор укладывается армированная сетка, и сверху заливается бетонный раствор до поверхности грунта.

https://youtube.com/watch?v=ijHOpjLZQkc

Если ленточный фундамент должен выступать над землей, необходимо заранее соорудить опалубку из деревянных досок. Бетонный раствор нужно залить в опалубку. Деревянные доски опалубки можно снимать только после высыхания бетонного раствора.

Водонепроницаемая пленка

Финишный этап – заливаем фундамент дома

После установки армокаркаса, происходит раскрепление опалубки. Опалубка раскрепляется вертикально расположенными тягами – брусками, которые просто прибиваются к обеим сторонам бортов опалубки. Нижний борт закрепляют при помощи стоек – опор (брусья, стойки – домкраты), с надежной фиксацией, полностью исключающих подвижность опалубки.

Опалубка раскреплена, армокаркас смонтирован – приступаем к заливке бетона. Для фундамента жилого дома, лучше всего, заказать бетон, произведенный на специальном заводе, нужной марки. Марка бетона указывается в проекте или высчитывается отдельно.

При небольшом объеме, бетон заливается прямо из машин-миксеров.

Если объем заливаемого бетона большой – лучше использовать бетононасос, установленный на строительной технике. При заливке бетоном фундамента под дом, обязательно производить его уплотнение, при помощи электровибраторов, булава которого, должна достигать дна траншеи.

Фундамент ленточного типа, заливается единовременно, без технологических перерывов. Если, заливка производиться в холодное время года (до -5С) – в бетон добавляются специальные добавки, предотвращающие его замерзание.

Правила и параметры расчёта

Подсчёт арматурных стержней состоит из двух частей: расчет продольной и расчет вертикальной и поперечной арматуры.

Продольные отрезки

Для формирования двухпоясного армирования устанавливают 4 продольных стержня периодического профиля по всему периметру фундамента. При длине ленты 24 м арматуры потребуется 24 х 4 = 96 м, с припусками это составит 100 м.

Вертикальные и поперечные прутки

Связанные между собой отрезки образуют раму, в углах которой проходят продольные стержни. Их подсчёт зависит от ширины и высоты ленты. При высоте 100 см и ширине 40 см ленты потребуются поперечные отрезки длиной 30 см и вертикальные связи высотой 92 см (вычитаем нижний зазор 50 мм и верхний защитный слой бетона 30 мм из 1000 мм).

Для периметра длиной 24 м и чередования рамок с промежутком 300 мм нетрудно подсчитать, что для вертикальных прутков понадобится гладких стержни ø 8 мм общей длиной (24000/300) х 2 х 0,92 м = 147,2 м. Потребность в поперечной арматуре составит(24000/300) х 2 х 0,3 = 48 м.

Исходя из предыдущего, можно суммировать потребность в арматуре для фундамента длиной 24 м:

  • вертикальные прутки ø 8 мм – 150 м;
  • поперечные стержни ø 6 мм – 50 м;
  • продольная периодическая арматура ø 12 мм – 100 м.

Создание опалубки

В качестве основы под бетонную смесь устанавливают опалубку из деревянных досок или сборных щитов. При монтаже опалубки следует придерживаться следующих тонкостей:

  • Части опалубки должны быть точно установлены и проверены строительным уровнем, который исключит перекосы и наклоны основы.
  • Качество поверхности досок, а также наличие в возводимой конструкции щелей способны повлечь за собой ряд неприятных последствий. Поэтому возможные зазоры между досками устраняют еще до момента кладки рабочей смеси.
  • Для достижения требуемой жесткости опалубки используют доски толщиной не меньше пяти сантиметров, которые способны выдержать большие нагрузки в процессе бетонирования конструкции.
  • Чтобы придать опалубке повышенную жесткость, следует применять больше подкосов, располагая их с меньшим шагом.
  • Перед тем как возводить опалубку, нужно вырыть траншею, засыпать ее и выровнять.

Установка опалубки начинается с забивки расположенных по всему периметру колышков в поверхность грунта. Далее приступают к крепежу досок с помощью гвоздей

Важно следить за ровностью возводимой конструкции, иначе перекосы отразятся на фундаменте. Демонтаж опалубки проводится после того как бетон полностью высохнет. Произойдет это через пару дней после кладки рабочей смеси

Фото заливки фундамента

https://youtube.com/watch?v=b8S0FIRQmwk

Также рекомендуем просмотреть:

  • Кирпичный фундамент
  • Ленточный фундамент
  • Фундамент для бани
  • Гидроизоляция фундамента
  • Устройство фундамента
  • Плитный фундамент
  • Глубина фундамента
  • Свайный фундамент
  • Расчет фундамента
  • Утепление фундамента
  • Опалубка для фундамента
  • Фундамент для дома
  • Монолитный фундамент
  • Цоколь фундамента
  • Какой фундамент лучше
  • Фундамент своими руками
  • Типы фундаментов
  • Бетонный фундамент
  • Высота фундамента
  • Арматура для фундамента
  • Фундамент под забор
  • Винтовой фундамент
  • Фундамент из блоков

Бетон какой марки нужен для фундамента?

Бетон более низкой марки дешевле, однако при возведении фундамента лучше предусмотреть некоторый запас прочности, особенно для тех случаев, когда планируется сделать подвал жилым. Бетон какой марки нужен для фундамента? Бетон марок М350, М400 отличается повышенной плотностью, а следовательно, влага будет через него хуже проникать, и цоколь окажется более сухим. Иногда, при строительстве неответственных конструкций на плохом грунте, есть смысл посчитать, что выгоднее: использовать более высокую марку бетона или обойтись бетоном подешевле, но обработать фундамент гидроизоляцией для защиты от грунтовых вод.

Самый простой способ определить, какая нужна марка бетона для фундамента дома, какую марку выбрать — это сделать предварительный заказ проектно-сметной документации конструктору. В ней определены подходящие марки бетона для каждого вида работ, в том числе фундамента, и дополнительные свойства, которым должен удовлетворять раствор, такие как:

  • плотность,
  • водонепроницаемость (защита от грунтовых вод),
  • морозостойкость (чем выше, тем более подходит для сурового климата),
  • текучесть,
  • огнестойкость.

Однако марка бетона для фундамента частного дома может быть подобрана и самостоятельно. Для этого необходимо учесть следующие особенности возводимой конструкции:

  • вес сооружения, этажность, наличие или отсутствие подвала,
  • геологические изыскания участка: определяется тип грунта и глубина нахождения грунтовых вод,
  • вид фундамента: ленточный, свайный или какой-либо другой.

Виды фундаментов для частных домов

Наиболее распространены столбчатый, свайный, плитный и ленточный типы фундаментов. Столбчатый фундамент выглядит на фото как ряд бетонных столбов по периметру здания, залитых в подготовленные для них котлованы и соединенных между собой балками. Подобная конструкция позволяет экономить на материале, и пригодна для легких одно- и двухэтажных зданий.

Свайный фундамент представляет собой вмонтированные в почву буронабивные сваи, соединенные между собой. Отверстия под сваи бурятся в почве до достижения твердого слоя.

Плитный фундамент монтируется под все здание, размеры его чуть больше чем площадь стен дома. Плита армируется при помощи сетки из арматуры. Конструкция подходит для возведения массивных зданий небольшой этажности, применение ее связано с большими затратами материала.

Самый распространенный ввиду своей надежности и универсальности фундамент – ленточный. Преимуществом его является возможность сделать в доме подвал, а также возможность применять его в зданиях любой этажности.

Бетон

Строительство любого фундамента для загородного дома невозможно без качественного бетона. Особенности смеси заключаются в использовании только чистой воды, песка без примеси глины и гравия разных фракций. Цемент, который понадобится для того чтобы качественно и в срок выполнить работы по возведению фундамента должен иметь марку не ниже М500. Строительство основания для дома требует большого количества бетона, поэтому проще заказать готовый раствор, которым и заливают установленный арматурный каркас. Посмотрите видео, как приготовить бетонный раствор по всем правилам.

Ленточный фундамент может, как и плитный быть, монолитным. Осуществляя строительство такого основания, состоящего из отдельных блоков, можно проводить работы по замешиванию и заливке бетона самостоятельно. Для приготовления смеси понадобится:

  • 3 части песка;
  • 5 частей гравия;
  • одна часть цемента.

Добавлять воду следует до тех пор, пока смесь по своей консистенции станет напоминать густую сметану.

Не менее важен и срок, в течение которого строительство должно быть завершено. Поэтому все нюансы технологического процесса нужно учесть еще на стадии разработки проекта будущего здания и составления плана выполнения работ.

Виды фундамента

В зависимости от того, какая нужна постройка разделяют следующие виды оснований:

  • Монолитный фундамент часто используется при строительстве гаражей, одно-двух этажных домов и тяжелых построек.
  • Ленточный — применяется для частных домов, заборов, гаражей и т. п. Наиболее распространен, так как не требует дополнительной подготовки.
  • Столбчатый — подходит для небольших строений, отличающихся малым весом.
  • Свайный — предназначен для строительства высотных сооружений, а также любых построек на не стабильном «плавающем» грунте.

Правильный подбор варианта основания, четкое следование инструкции позволяют значительно увеличить срок эксплуатации постройки.

Важность почвенного состава

Для качественного обустройства базиса необходимо определить тип почвы под возводимым строением. Почвы песчаного типа могут проседать, поэтому закладка основания осуществляется на глубину 4-8 дм.

Почвы глинистого типа могут промерзать, поэтому траншея под обустройство фундамента роется на всю ее глубину залегания. Глубина заливки базиса зависит и от уровня промерзания субстрата, на которую влияет географическое положение.

Если глубина обустройства основания зависит от почвенного состава и расположения подземных вод, а длина будет зависеть от размеров сооружения, то ширина – от толщины возводимых стен – от 20 до 40 см

Поэтому рассчитать куб базиса не сложно, важно лишь определить его тип

Это монолит, представляющий собой прямоугольный параллелепипед, расчет граней которого производится по уже сооруженной конструкции опалубки или по чертежам. Плита располагается под всей площадью строения.

Ее давление на грунт минимально при выдерживании значительных несущих нагрузок. Вычисление объема данной конструкции производится путем перемножения площади подошвы базиса и высоты опалубного сооружения.

Площадь подошвы вычисляется умножением ширины и длины ростверка.

Например, для вычисления куба основания с параметрами ростверка 10х12 м и высотой плиты в 0,4 м нужно все значения перемножить и получить в результате 48 куб. м (10х12х0,4=48 м3). Для точности из этого результата вычисляется кубатура слоя армирования.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Выбор типа балки, в зависимости от запланированных нагрузок

Производители предлагают металлические двутавры с несколькими типами поперечного сечения, предназначенные для различных эксплуатационных условий. Такая продукция, в зависимости от типа сечения, может применяться в крупногабаритном жилищном строительстве, при возведении зданий промышленного и гражданского назначения, в мостостроении. Для каждого из них в соответствующем стандарте имеется таблица, в которой указаны размерные параметры, масса 1 м, момент и радиус инерции, момент сопротивления. Эти характеристики используются в расчетах на прогиб и прочность.

С уклоном внутренних граней полок 6-12 %

Производство этого металлопроката регламентируется ГОСТом 8239-89. Благодаря скруглению внутренних граней около стенки, обладают высокой прочностью и устойчивостью к прилагаемым усилиям.

С параллельными внутренними гранями полок

Эта продукция выпускается в соответствии с ГОСТом 26020-83, выделяют следующие типы:

  • Б – нормальный. Применяется для эксплуатации под средними нагрузками.
  • Ш – широкополочный. Может использоваться для разрезки по продольной оси для получения таврового профиля. Тавр укладывается на один пролет. Целый двутавровый профиль – на один или несколько пролетов. Эти металлоизделия очень массивны. Плюсом их использования является возможность использования в качестве самостоятельного элемента без применения усиливающих деталей.
  • К – колонный. Это наиболее массивные профили. Имеют широкие, утолщенные полки и стенки. Применяются при устройстве большепролетных конструкций.

Требования к фундаменту

Правильный фундамент должен соответствовать следующим требованиям:

  • Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
  • Соответствие нагрузок от здания на грунт его сопротивлению.
  • Устойчивость к воздействию касательных сил морозного пучения.
  • Стойкость к воздействию грунтовых вод.
  • Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.

Рисунок 1. Универсальное ленточное основание

Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.

Предварительные мероприятия

Заливка фундамента в почву требует выполнения специальной подготовки. Решив выполнить фундамент в земле без опалубки, не забудьте, первоначально, определить вид почв. На песчаных грунтах обойтись без опалубки сложно, хотя при определенных навыках – возможно. Суглинки, глинистые почвы более благоприятны для сооружения безопалубочного фундамента.

Следующим этапом выполните разбивку периметра траншеи с помощью веревки и колышков. Используйте строительные приборы, приспособления, чтобы соблюсти правильные геометрические пропорции, не допустить отклонения по вертикали.

По завершении подготовительных работ приступайте, непосредственно, к сооружению основы.

Заливка фундамента без опалубки позволяет уменьшить затраты на производство работ и облегчить сооружение

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
