Установка сплит системы: пошаговая инструкция по самостоятельному монтажу

Как производится монтаж. Что необходимо знать о предприятии-установщике?

Купив сплит-систему, нужно обратиться к мастеру для её установки. Специалист проложит трассу для связующих коммуникаций. В стене делают отверстие диаметром 30-50 мм. Со стороны улицы монтируют наружный блок. В комнате устанавливают внутренний корпус. Далее их соединяют и продувают всю систему фреоном.

Чтобы агрегат работал эффективно и долго, устанавливать его должен человек с соответствующим опытом и знаниями. Лучше всего обратиться в фирму, занимающуюся поставкой кондиционеров. Чаще всего в их специализацию входит и монтаж.

Не рекомендуется искать мастера по объявлениям в газете. Хотя установка в этом случае обойдётся дешевле, но, если возникнут неисправности, вам будет некому предъявить претензии.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

    Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди

Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.
Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Величина звукового давления

Так-же один из наиболее важных параметров, который по сути отображает уровень шума прибора и выражается в дБ. Производитель обычно указывает уровень шума наружного блока, поскольку внутренний блок часто имеет несколько скоростей, в зависимости от которых меняется и уровень шума. По-мимо этого, внутренний блок всегда работает тише наружного.
Стоить заметить, что уровень шума наружного блока так-же зависит от его типа и размера. Допустим блок «семерка», типа «on/off» — имеет уровень шума примерно равный 45-55 дБ. А вот другой тип кондиционеров, инверторный, имеет не постоянный уровень шума — а максимальный. Посколько данный тип кондиционеров устроен таким образом, что его производительность постоянно меняется в процессе работы, то и уровень шума у него динамический. Поэтому принято указывать только максимальную величину.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Назначение и способ осуществления вакуумирования

На последнем этапе монтажа кондиционера производится необходимая процедура вакуумирования, которая помогает удалить из труб воздух, влагу и остатки аргона, наличие которых может негативно сказаться на производительности системы. В следствие чего, компрессор будет работать в усиленном режиме, что вероятнее всего приведёт к его перегреву. На общей работоспособности оборудования также может негативно сказаться заправочное вещество – фреон. В его состав входит масло, которое при поглощении влаги теряет свои смазывающие свойства и вместо своей первостепенной задачи: смазывать внутренние элементы, – оно напротив – вызывает преждевременный износ.

Исходя из этого, можно с уверенностью сказать, что без вакуумирования система не только будет функционировать должным образом, но и вообще очень скоро выйдет из строя.

Какими методами можно произвести вакуумирование?

  • Во-первых — использовав вакуумный насос;
  • во-вторых — применить фреон, выпустив его из внешнего блока.

Способ 1 – “пропшикивание”

Для начала надо открутить заглушки на клапанах внешних портов. Снимаем крышки с клапанов. Все манипуляции будут проводиться с нижним портом (тот, что находится перпендикулярно расположению корпуса). Находим под крышечкой разъём в виде шестигранника, к которому выбираем нужный по диаметру ключ. После, быстрым действием переводим клапан в положение прямого угла и ставим его в исходное положение. Данным действием мы произвели впрыск фреона, создав тем самым лишнее давление. Придавливаем пальцем золотник, находящийся там же – сливаем фреон и скопившиеся газы. Всю смесь сливать не нужно, какая-то часть должна там находиться, чтобы предотвратить попадание новой порции воздуха.

Рекомендуем повторять данные манипуляции 3-4 раза; в зависимости от протяженности трассы, прибавлять по разу. Желательно не увлекаться, так как запасов фреона может не остаться.

Оборудование и материалы

Для самостоятельной работы пользователь должен быть должным образом экипирован. Некоторые запчасти поставляются с комплектом при покупке, но далее приобретать необходимые инструменты, оснастку и нестандартное оборудование придется самостоятельно. Правила установки кондиционера обязывают при монтаже использовать только сертифицированные материалы.

Материалы, поставляемые с комплектом кондиционирования воздуха:

  1. Кондиционер с холодильными соединениями между двумя блоками, как правило, на 10 м. Если устройства будут устанавливаться дальше, то нужно будет заказать соединительную трубу нужной длины. Специалисты советуют избегать использования соединенных шлангов из нескольких кусков, которые повышают риск утечек.
  2. Труба для слива конденсата, длина которой обычно составляет до 30 м. При установке она должна иметь минимальный наклон 1 см, если такой возможности нет, то обязательно понадобится откачивающий мини-насос.
  3. Винты и анкеры, которые не поставляются с кондиционером. Перед тем как установить кондиционер дома, их выбирают в соответствии с рекомендациями производителя.
  4. Электрические кабели для подключения к системе защиты в виде автоматических выключателей.
  5. Отделочные материалы: раствор, краска, чтобы скрыть отверстия, оставленные при установке.
  6. Изоляционные материалы для труб, чтобы обеспечить оптимальную и энергосберегающую работу.
  7. Инструменты, необходимые для установки.

Подключение внутреннего блока кондиционера с отдельной линией электропитания

Этот способ считается достаточно популярным. С его помощью вы можете надежно защитить электросеть от перегрузок. Вот основные рекомендации, которые вам следует выполнять, когда производите подключение кондиционера к отдельной линии электропитания:

  1. Ваш электрощиток обязательно должен быть заземлен.
  2. Для защиты кондиционера в щитке необходимо установить УЗО. УЗО следует использовать такое же как и при подключении генератора к дому.
  3. Провода должны быть медными и иметь сечение 3х2.5 см.

Перед подключением вам обязательно необходимо прочесть инструкцию. С ее помощью вы точно сможете правильно произвести подключение кондиционера.

Техническое задание на монтаж кондиционера

Перед тем, как приступить к установке климатической техники, проектировщиком составляется техническое задание на монтаж кондиционера, который включает в себя:

  • описание объекта со всеми архитектурными особенностями и его точный адрес;
  • требования к монтажу кондиционеров с учетом этих особенностей;
  • описание необходимого оборудования и материалов.

Наиболее объемным является пункт, включающий требования к монтажу систем кондиционирования, а именно полное поэтапное описание:

  • пробивки отверстий в стенах;
  • крепления кронштейнов и блоков к ним;
  • прокладывания фреоновой магистрали;
  • подсоединения межблочных проводов и питающего кабеля;
  • установки дренажного шланга;
  • процесса опрессовки и вакуумации холодильного контура;
  • установки автоматов защиты и подключения к действующей сети.

Большинство компаний не составляют техническое задание для монтажа одного кондиционера, так как на место выезжает сотрудник фирмы и накидывает примерный план последующей установки. В данном случае требования к монтажу кондиционера соблюсти не будет проблемой, поэтому основная часть фирм работает по упрощенной схеме, ведь у опытных техников вряд ли возникнут сложности со стандартной установкой настенной сплит-системы.

Если поступает заказ на большие объемы, где требуется провести работы по установке нескольких единиц техники на крупном объекте, то составления технического задания на монтаж кондиционеров проектировщику не избежать. При этом будет тщательно описан каждый этап для каждого прибора в отдельности.

Когда с документацией покончено, приступают к исполнению обязательств по договору с заказчиком, то есть непосредственно к монтажу выбранной системы кондиционирования на объекте.

Сплит собственноручно

Начните с учета возможности установки наружного блока. То есть, там, где безопасно самому работать и не травмировать людей внизу: вдруг плоскогубцы или сверло выпадут из рук.

Монтаж сплит-кондиционера своими руками нелегкий. Но если все продумать, то можно справиться самому. Климатизёр состоит из нескольких блоков, и придется найти место каждому.

Начнем с внутреннего. Он крепится ближе к потолку – производители требуют не ближе расстояния от большого пальца до среднего, а к боковой перегородке сантиметров на 5 — 10 больше. И чтобы была свобода выдува холодного воздуха минимум полтора метра.

  • Ремонт компьютера своими руками — практические рекомендации и диагностика основных типов неисправностей (90 фото)

  • Станок по дереву своими руками — советы по постройке простого токарного станка и станков с ЧПУ (110 фото и видео)

  • Столешница своими руками: инструкция по изготовлению самодельной столешницы для кухни из дерева и камня (125 фото)

Далее сверлите перфоратором отверстия для трубы с фреоном внутрь комнаты и для электрокабеля.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Нюансы, технические особенности и варианты расположения кондиционера

Первое, что нужно сделать перед началом монтажа – это изучить руководство по эксплуатации. В данном документе закреплены нормы, рекомендованные производителем оборудования, которые обеспечат бесперебойную и корректную работу кондиционера. Не поленитесь выделить 20-30 минут, чтобы отметить некоторые особенности, которые в дальнейшем повлияют на эксплуатацию кондиционера.

Несколько ключевых параметров:

  • Высота от верхней плоскости кондиционера до потолка – минимум 15 см, но для конкретной модели это значение определяется производителем.
  • Не менее 1,5 м до объекта, на который будет устремлен поток холодного воздуха. Если расстояние уменьшить намеренно, то есть риск переохлаждения и частых заболеваний.
  • Не менее 30 см до стены с торцевой части кондиционера.
  • От блока до пола – не менее 2,8 м, а под самим кондиционером не должны располагаться хрупкие объекты, включая аквариумы, стеллажи, гардины.
  • Наружный блок располагается внизу оконного проема, сбоку или по середине так, чтобы не мешать и не заграждать само окно.
  • Длина межмодульной трассы, которая соединяет наружный и внутренний блок сплит-системы составляет 3-4 м, но для конкретной модели эти значения варьируются. Не рекомендуется превышать эти показатели и намеренно удлинять межмодульную трассу, так как потребуется дополнительная закачка фреона. Проще убрать излишки в кольцо, чтобы они не мешались, чем постоянно добавлять охладитель в удлиненную межмодульную трассу.

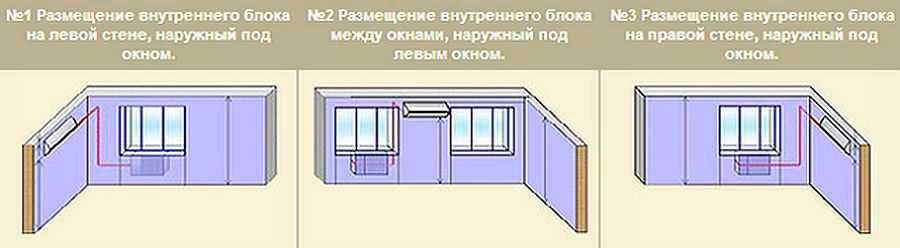

Специалисты выделяют несколько удобных форм расположения кондиционеров, монтаж которых не доставит массу неудобств:

  1. Слева от окна внутренний блок + под окном наружный блок – самая удобная и практичная схема, у которой есть масса преимуществ.
  2. Между окнами внутренний блок + под левым окном наружный блок – уместно, если в квартире есть два рядом расположенных окна.
  3. Справа от окна внутренний блок + справа от окна или под окном наружный блок – стандартная схема, подходящая для любого этажа многоквартирного дома.

Мнение эксперта

Если в квартире имеется лоджия или застекленный балкон, то наружный блок можно располагать там, но обязательно фиксировать его и обеспечить беспрепятственный доступ воздуха в систему.

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.

Края трубок до самого соединения должны быть заглушены изолентой.

5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.

Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание

Обмотайте магистраль, используя виниловую изоляцию.

Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.

Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.

7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.

При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.

Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.

Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!

8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.

Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата

Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.

рмнт.ру

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
