Светодиодные лампы на 220в: характеристики, маркировка, критерии выбора + обзор лучших брендов

Практический метод

Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.

Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет. В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору.

Текущие показания на экране и будут номинальным прямым напряжением светодиода. Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.

Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.

В отсутствии регулируемого блока питания можно воспользоваться «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.

Вычисление напряжения питания светодиода является необходимым шагом для любого проекта электроосвещения, и, к счастью, это сделать просто. Такие измерения необходимы, чтобы рассчитать мощность светодиодов, поскольку нужно знать его ток и напряжение. Мощность светодиода рассчитывается путем умножения тока на напряжение. При этом нужно быть крайне осторожным при работе с электрическими цепями, даже при измерениях небольших величин. В статье подробно рассмотрим вопрос о том, как узнать напряжение, чтобы обеспечить правильную работу светодиодных элементов.

Преимущества и недостатки светодиодов

Ещё недавно на вершине популярности были люминесцентные лампы, но за несколько лет они были вытеснены LED-светильниками.

Последние годы светодиодное освещение завоевало львиную рыночную долю благодаря множеству потребительских достоинств, среди которых можно выделить следующие:

1. Экономичность. Новые LED-светильники потребляют в 9-10 раз меньше электроэнергии, чем аналогичные по световому потоку лампы накаливания.
2. Долговечность. Срок беспрерывной службы хороших светодиодов исчисляется годами, хотя их светимость и несколько снижается со временем.
3. Высокий КПД, благодаря которому лампы практически не нагреваются.
4. Безопасность. При повреждении LED-лампы не образуется острых осколков и не выделяются вредные вещества. В излучаемом потоке отсутствует УФ излучение.
5. Возможность регулирования цветовой температуры.
6. Высокая прочность светодиодов.
7. Регулирование яркости свечения.
8. Работоспособность в широком диапазоне температур.
9. Широкий ассортимент. Возможность выпуска осветительных приборов произвольной формы.

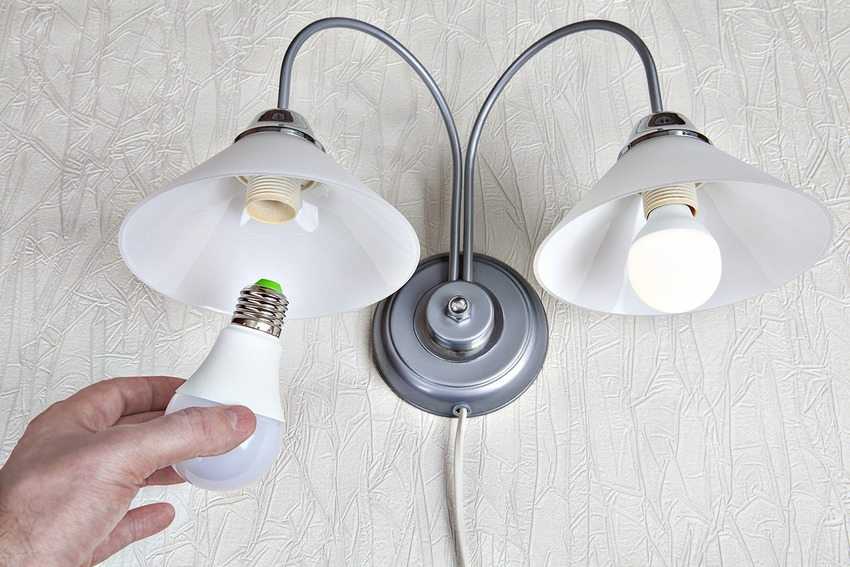

Многочисленные плюсы светодиодных ламп способствуют массовому переходу потребителей на эти источники освещения.

Чтобы обеспечить себе преимущества LED-светильников в полной мере, следует покупать модели именитых брендов, которые гарантируют качество своей продукции

Однако LED-светильники имеют и свои минусы, о которых следует помнить при покупке:

1. Дороговизна. Стоимость дешевых LED-ламп в 4-5 раз выше ламп накаливания.
2. Использование матовых колб ухудшает визуальные эффекты хрустальных люстр.
3. Стремительное падение светимости при регулярном перегреве.
4. Световое мерцание у дешевых моделей, которое негативно сказывается на зрении и общем самочувствии.
5. Однонаправленность света, которая заставляет применять радиальное расположение светодиодов.
6. Электронные компоненты дешевых LED-ламп ломаются быстрее, чем перегорает кристалл, что сокращает реальный срок эксплуатации.
7. Некорректная работа при подключении к выключателю с индикатором.

Несмотря на недостатки светодиодных ламп, население продолжает их покупать. Реальная экономия достигается лишь за 3-4 года и только при условии работоспособности всех приобретенных светильников. Поэтому целесообразность их покупки ещё стоит оценить.

Типы светодиодов

Рассмотрим, какие светодиоды используются в лампах. В настоящее время существует огромное количество подвидов и групп, которые являются типами светодиодных осветительных приборов, но к самым основным видам относятся следующие:

• Слаботочный сверх яркий источник и smd-светодиод. Такие варианты очень часто используются в качестве индикаторов. Светодиод может быть собран на одном кристалле без использования линзы или на нескольких кристаллах с применением общей линзы.
• COB-модуль квадратного или линейного исполнения с белым свечением, что делает такой тип популярным в прожекторах и фонарях, используемых в уличном освещении.
• Filаmеnt – стержневой вариант, достигающий в длину четверти метра и состоящий их очень большого количества кристаллов. Филаментный тип особенно популярен в производстве нитевидных светильников на 220В.
• Дисплейного типа OLED-светодиоды, отличающиеся очень характерным тонкопленочным и органическим строением.

Не менее популярны светодиоды, которые используются в изготовлении ДУ-пульта, а также ламп медицинского или косметического назначения.

Таким образом, вне зависимости от типовых особенностей, основные узлы светодиодной лампы представлены цокольной частью, встроенным драйвером или стабилизатором тока, корпусом-рассеивателем, а также непосредственно светоизлучающими диодами.

Обзор лучших производителей светодиодных ламп

Выпуском светодиодной продукции занимается достаточно большое количество производителей. Вопрос лишь в том, насколько качественные изделия они выпускают. Чтобы приобрести добротную и долговечную светодиодную лампу, следует ознакомиться с ведущими изготовителями led-ламп, которые сопровождают свой продукт долгосрочной гарантией.

Светодиодные лампы какой фирмы лучше покупать? Рейтинг ведущих производителей включает:

компания Philips — занимает первые позиции в разработке инновационных энергоэффективных приборов для освещения. Продукция компании отличается высоким качеством, долговечностью и соответствием заявленным техническим характеристикам. Цены на продукцию данного бренда достаточно высокие;

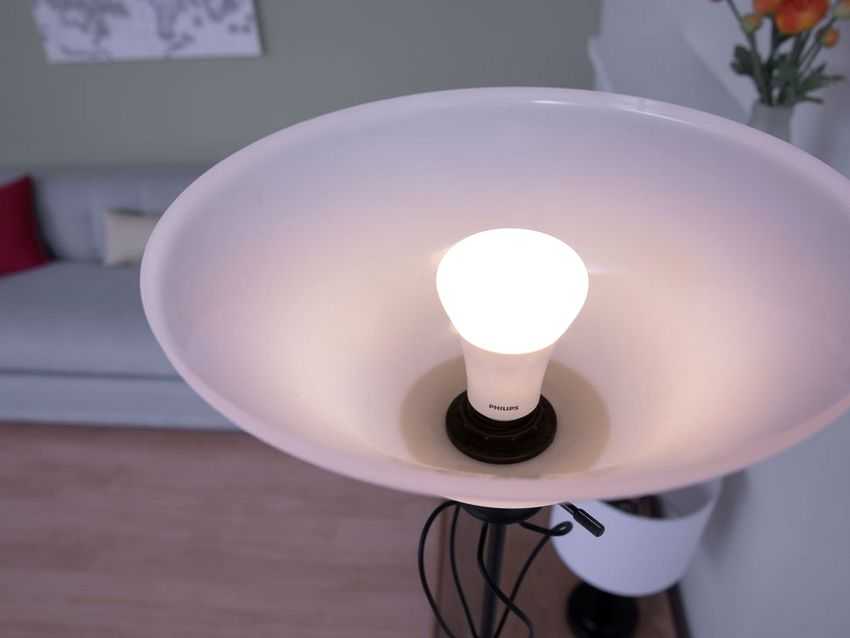

Компания Philips занимает лидирующие позиции в сфере производства осветительных приборов со светодиодами

• немецкая компания Osram — мировой производитель в сфере высокотехнологичного уличного, офисного и бытового освещения. Изделия этой компании экономичные, с длительным сроком службы и соответствием всем техническим требованиям. Высокая стоимость светодиодных ламп быстро окупается;
• торговая марка Gauss — производитель ТПК «Вартон» выпускает продукцию с применением новых технологий. Приборы, выпускаемые компанией, экологически безвредны, имеют оригинальный дизайн и длительный срок эксплуатации. Все изделия сертифицированы и проходят контроль качества. Продукция признана лучшей по соотношению «цена — качество»;
• компания ASD — известный российский производитель светотехники. Специализируется на выпуске светодиодной продукции: панели, лампы, ленты, прожекторы и пр. Приборы отлично работают как в условиях бытового применения, так и в сфере производства;

Ведущие производители led-ламп сопровождают свою продукцию долгосрочной гарантией

Устройство светодиодной лампы Jazzway

Feron — ассортимент компании насчитывает более 4000 наименований изделий, включающий источники света, праздничное освещение, светильники, комплектующие. Все изделия производятся с применением нанотехнологий и отличаются высокоточной сборкой.

Знакомясь с данными таблиц сравнения светодиодных ламп и ламп накаливания, можно сделать вывод, что преобразование в свет электрической энергии в led-источниках происходит без потерь и при минимальном потреблении. Их безопасность и экологичность делает замену старых источников света на светодиодное освещение рациональной и безвредной.

Основные параметры

Любой LED-лампе присуще множество технических параметров, но если рассматривать выбор для дома или квартиры, то достаточно ознакомиться только с основными характеристиками.

Цоколь

И первое, на что стоит обратить внимание в светодиодной лампе – это вид цоколя. Их существует множество видов, но в жилых домах и квартирах чаще всего используются только некоторые из перечисленных ниже

Е27.Е14.G4.GU 5.3.GU 10.G13.GX53.

Мощность

Второй параметр, на который обязательно нужно обратить внимание при выборе светодиодной лампы — это ее мощность. От данного параметра напрямую зависит количество используемой электрической энергии

Многие потребители, выбирая замену старым источникам искусственного освещения, ориентируясь именно на этот показатель.

Существует множество графиков и таблиц соответствия между мощностью и световым потоком различных видов лампочек. Светодиодные лампы имеют мощность в несколько раз меньше, чем нить накала, газоразрядные или люминесцентные источники света. Ниже, для наглядности, приведен график со сравнительными характеристиками, благодаря которому легче разобраться в соотношении мощности и светового потока наиболее распространенных типов используемых в домах лампах.

• как правило, каждый производитель использует свою технологию производства;
• со временем комплектующее для светодиодных ламп и технологии производства усовершенствуются, что сказывается на всех технических характеристиках конечного продукта.

Световой поток

Более важным параметром, на который нужно обратить внимание при выборе любой лампы для дома, является световой поток. Грубо говоря, физический смысл этой характеристики заключается в показании количества излучаемого света

Световой поток измеряется в люменах. К сожалению не все, даже именитые производители, указывают данный параметр на упаковке. Если данный параметр нигде не указан, то, при выборе продукции известного производителя, световой поток можно рассчитать с учетом 90–100 люмен на один ватт мощности.

К примеру, световой поток 12 Вт светодиодной лампы будет равен 1080–1200 люменам, что примерно соответствует 100 Вт лампе накаливания.

Цветовая температура

Цветовая температура лампы выражается в Кельвинах и указывает на оттенок белого света. Производители выпускают светодиодные лампочки, цветовая температура которых лежит в диапазоне от 1800 до 6600 Кельвин. Чем ниже значение в Кельвинах, тем теплее свет, как у пламени свечи. Более высокое значение в Кельвинах показывает на то, что свет более натуральный или холодный белый, похожий на дневной солнечный свет.

Индекс цветопередачи

Под одной светодиодной лампой предметы в квартире могут выгладить натурально, а под другой иметь совершенно неестественные цвета. Связанно это как раз с показателем цветопередачи, который показывает, насколько естественно выглядят окружающие предметы. Коэффициент цветопередачи величина относительная, имеющая значение от 0 до 100. Обозначается как CRI (от англ. colour rendering index) или Ra. Чем выше этот показатель, тем лучше человеческий глаз различает цвета и оттенки. Показатель в 100 CRI означает, что так выглядит предмет при хорошем дневном солнечном освещении. Считается, что хорошие светодиодные лампы для квартиры имеют индекс цветопередачи выше 75 CRI.

Угол рассеивания

Выбор светодиодных ламп обязательно должен вестись с учетом и угла рассеивания. Данный параметр показывает, под каким углом рассеивается излучаемый свет. Если лампа имеет маленький угол, допустим 30°, то она является подобием небольшого фонарика, у которого мощный световой луч светит на большое расстояние практически по прямой линии, не освещая близлежащие предметы. Лампочка с небольшим углом рассеивания для дома не всегда подходит.

Возможность диммирования

Сегодня во многих домах и квартирах устанавливаются незамысловатые устройства регулировки яркости осветительных приборов – диммеры. Конструкция обычной светодиодной лампы такова, что она не способна работать с регулятором света. Причина этого кроется во встроенном драйвере, который преобразовывает переменное напряжение электросети в рабочий ток светодиодов. Если подаваемое на лампу напряжение слишком мало, то драйвер попросту не подает на светодиоды питание либо подает с перебоями, что вызывает хаотичное мерцание. Решение проблемы заключается в использовании диммируемых светодиодных ламп с модифицированным драйвером. На упаковке таких лампочек указывается информация о возможности использования с регулятором света.

Маркировка светодиодных устройств

Общепринятой маркировки LED-ламп не существует. Каждый производитель вкладывает в название модели свои условные обозначения.

Указанная маркировка относится ко всем типам ламп и помогает обеспечить совместимость между устройствами с различными принципами работы

Но существует ряд распространенных сокращений, которые наносятся на лампы, не зависимо от их типа:

1. E27, E14, E40 – вкручивающийся цоколь и его диаметр в мм.
2. GU5.3, GU10 и GU13 штырьковой цоколь и размер в мм между контактами.
3. A, C, R, CA, CF, G, P, S, T – форма колпачка.
4. А, А+, А++ – степень экономичности.
5. 2700К-6000К – цветовая температура.

Также на корпусе лампы могут отображаться общие технические характеристики, свойственные электрическому прибору: напряжение и частота тока, рабочая температура, мощность, ресурс в часах, уровень светового потока и прочие параметры.

Особенности устройства светодиодных ламп

Современные светодиодные лампы сложнее своих предшественников накаливания. Для работы светодиодов требуется ряд электронных компонентов, которые расположены на печатной плате.

Все конструктивные элементы компактно спрятаны внутри корпуса. Сами источники света занимают в светильнике минимум места.

Слабым местом недорогих светодиодных ламп являются конденсаторы, плохое качество которых приводит к пульсации света. К тому же они могут перегореть раньше, чем сами светодиоды

В конструкцию стандартной светодиодной лампы входят следующие компоненты:

1. Пластиковый рассеиватель света. Способствует равномерному распределению светового потока во всех направлениях вокруг лампы.
2. Печатная плата с конденсаторами, преобразователями напряжения и другими электронными компонентами.
3. ВЕЛ. Их количество и рабочее напряжение строго в соответствии с интегральной электронной схемой.
4. Алюминиевый радиатор, предназначенный для рассеивания тепла в лампах большой мощности.
5. Вентиляционные отверстия для пассивного охлаждения платы и светодиодов.
6. Цоколь, с помощью которого лампа фиксируется в светильнике.

Следовательно, светодиодная лампа – это устройство со сложной внутренней структурой. Он требователен к температуре наружного воздуха и параметрам электрической сети.

Фактические параметры светодиодных ламп

В таблице ниже приведены результаты тестирования двадцати шести светодиодных лампочек различных производителей. У именитых брендов Osram, Philips паспортные данные всегда соответствуют реальным параметрам. У других световой поток изделия может быть на четверть ниже заявленных параметров.

Таблица соответствия номиналов различных производителей

Обратите внимание на нижнюю позицию. Светодиоды Bellight, производимые в Польше, имеют значительные несоответствия по паспортным параметрам

Такие диоды покупать однозначно не стоит. Мало того, что вы вдвойне переплатите за «виртуальные» люмены, при таком коэффициенте пульсации устанавливать их в жилых помещениях опасно для здоровья.

Для наглядности приведём данные тестирования китайских лампочек.

ТОП-5 СД-ламп с цоколем Е27 (аналог «сотки»)

Популярность такой мощности объясняется тем, что дает возможность минимально освещать комнаты площадью до 15 м кв. Ознакомимся с аналогами «соток» (ламп накаливания мощностью 100 Вт), которые считаются лучшими по мнению покупателей.

No5. Bellight Е27 10 Вт

В Leroy Merlin можно отыскать недорогие варианты, среди которых – их собственного производства. Эти лампочки, изготовленные из матового стекла, имеют белый холодный свет. Цветовая температура составляет 4000 К, напряжение – от 220 В до 230 В. Форма – груша, световой поток – 840 Люмен.

Плюсы

• цена вполне доступная;
• лампочки не моргают.

Минусы

серьезные недостатки не выявлены.

No4. Navigator NLL-A60 6500К

Эта модель также имеет грушевидную форму и изготовлена из белого матового стекла. Дает холодный свет, оптимальный вариант для каждодневного использования. При потреблении в 220-230 В устройство выдает световой поток в 850 Лм. Цветовая температура достигает 6500 К, световой пучок имеет угол 270 градусов.

Плюсы

• экономится электрически, а значит, и средства;
• работают достаточно долго (30 тысяч часов).

Минусы

существенные недостатки не выявлены.

No3. Feron Е27-Е40 LED

Срок службы этих диодных ламп большой – до 30 тысяч часов. Обеспечивают белый холодный свет, помогающий сосредоточиться на работе (глаза не устают). Отличный вариант для просторной комнаты, кухни либо столовой. Цветовой поток в данном случае равен 4700 Лм, а цветовая температура – 6400 К. Грушевидная форма, работает от сети 220-230 В.

Плюсы

• сразу яркий, без «разгона», свет;
• есть переходники для разных типов цоколя;
• большой срок службы;
• свет очень яркий.

Минусы

достаточно высокая стоимость.

No2. LED E27-E40

Мощное и яркое холодное свечение отлично подходит для просторных аудиторий и залов. Форма лампы футуристическая (груша с углами), предусмотрена хорошая система охлаждения. Напряжение стандартное, световой поток достигает 4700 Лм. Что касается цветовой температуры, то она составляет 6400 К.

Плюсы

• оригинальный дизайн;
• большой срок службы;
• высокая мощность.

Минусы

нет возможности подключения диммера.

No1. Gauss LED 12W

Если верить производителю, такие лампы могут прослужить до 35-ти лет (гарантийный срок – 3 года), что говорит о высоком качестве изделий. Форма лампы грушевидная, причем большую часть конструкции занимает охлаждающая система. При стандартном напряжении в 220-230 Вт светильники имеют мощность 12 Вт, световой поток в 1220 Лм и цветовую температуру в 2700 К. Имеют высоту 20 см.

Плюсы

• свечение яркое и теплое;
• электроэнергия расходуется экономно;
• продолжительный срок эксплуатации.

Минусы

существенные недостатки не выявлены.

Виды светодиодных источников света

Все светодиоды можно разделить на две большие категории: индикаторные и осветительные. Первый вид используется в электротехнике для подсветки приборных панелей, дисплеев, сигнальной индикации, а также в прочих устройствах, не требующих большого светового потока.

А осветительные светодиоды применяются как раз в бытовых LED-лампах. Такие светильники можно классифицировать по назначению, внешнему строению и типу источников излучения.

По сфере использования

LED-лампы захватывают все больше технологических ниш. Они используются в бытовой электронике, промышленности и торговом оборудовании.

LED-прожекторы для уличного освещения изготавливаются преимущественно на основе одного крупного светодиода, поэтому регулировать их яркость не представляется возможным

Основными областями применения светодиодных ламп являются:

1. Уличное освещение.
2. Высокопроизводительные прожектора.
3. Освещение промышленных помещений и квартир.
4. Сельское хозяйство. Используются лампы со спектром излучения, способным инициировать фотосинтез.
5. Автомобильные фары.
6. Подсветка продукции в торговых витринах.
7. Освещение пространства во взрывоопасных средах.

Большое число сфер использования LED-освещения обусловлено различиями в характеристиках светодиодов и излучаемом ими спектре. Постоянно разрабатываются инновационные типы ламп, которые позволяют занять новые рыночные ниши.

По внешнему виду

Одна из причин распространенности LED-ламп – минимальный размер их полупроводниковых кристаллов. Благодаря этому светильники могут приобретать самую разнообразную форму.

Мощные светодиодные устройства не рекомендуется устанавливать в местах с ограниченной циркуляцией воздуха – это может вызвать перегрев светодиода

Основными конструкциями LED-ламп являются:

1. Классическое исполнение по типу лампы накаливания с цоколем. Такие светильники обычно содержат несколько разнонаправленных светодиодов.
2. «Кукуруза». Такая лампа имеет вид цилиндра, облепленного со всех сторон светодиодами.
3. Лентообразные LED-светильники, в которых отдельные кристаллы последовательно расположены на узкой тонкой подложке.
4. Прожекторы с одним крупным светящимся кристаллом.
5. Точечные потолочные светильники.

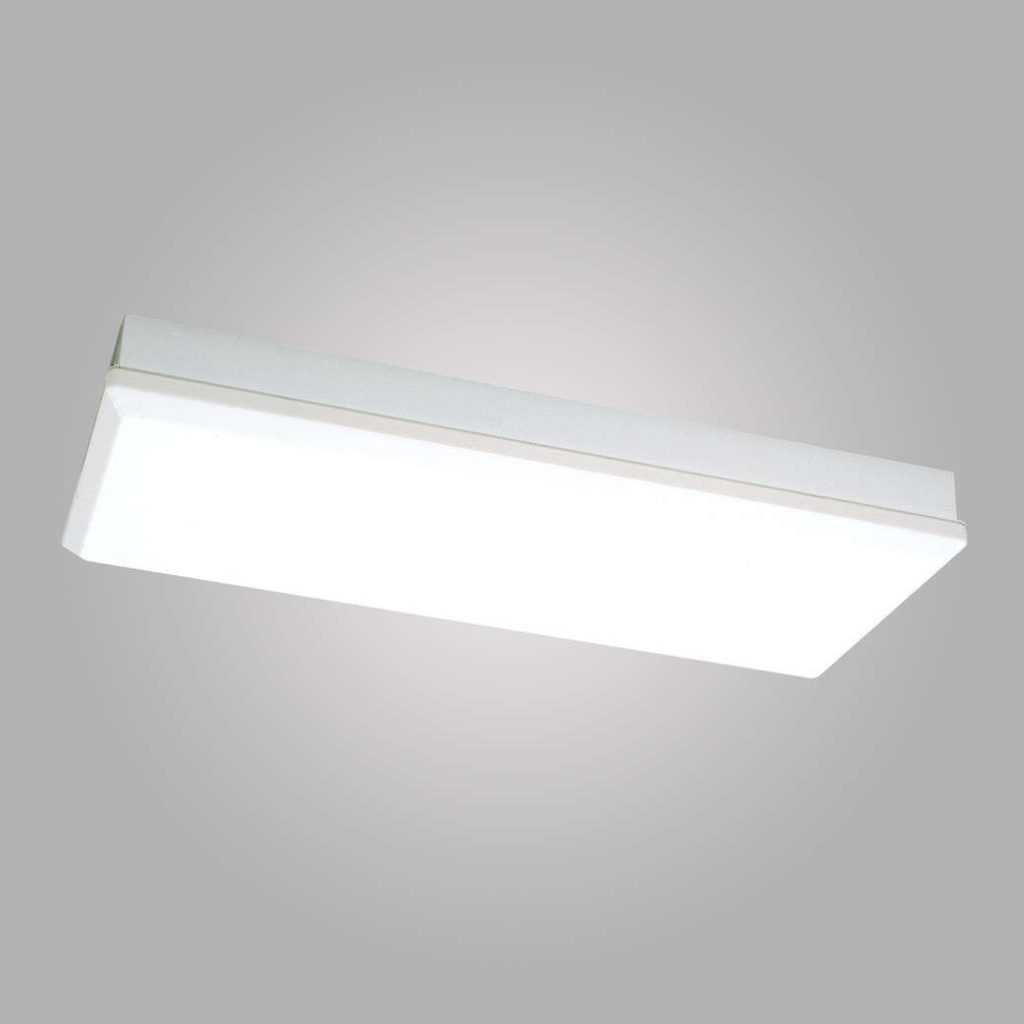

6. Плоские LED-панели круглой, прямоугольной или произвольной формы.

Маленький размер и непритязательность светодиодов к месту установки позволяет изготавливать на их основе дизайнерские светильники необычной формы. А низкий нагрев LED-ламп не препятствует их размещению вблизи гипсокартонных и пластиковых поверхностей.

По типу светодиодов

Осветительные светодиоды разделяются по своей физической структуре на несколько видов, каждый из которых имеет свои особенности и преобладающие сферы применения.

Изготавливаются LED-лампы трёх основных типов:

1. SMD (светодиоды для поверхностного монтажа).
2. COB (устройство на чипе).
3. Filament (светодиодная нить).

У светодиодов поверхностного монтажа низкая светимость, но их можно самостоятельно припаивать к любой поверхности, не боясь перегрева.

Поэтому они часто используются при изготовлении светодиодных лент и переносных фонарей. Угол излучения у SMD-светодиодов составляет 90-130 градусов, поэтому для освещения всего помещения вокруг лампы необходима радиальная схема размещения кристаллов на основании.

Мощность LED-лампы со светодиодными нитями зависит от количества стеклянных волокон, их длины и характеристик размещенных на них кристаллов

COB-светодиоды представляют собой кристаллы с высокой светимостью, размещенные на металлической подложке. Она предназначена для отвода тепла, образующегося в процессе работы.

Угол излучения устройств на чипе приближается к 180 градусам, поэтому они слабо подходят для узконаправленного освещения. COB применяют при производстве прожекторов и премиум-ламп.

Светодиодные нити представляют собой ряд миниатюрных кристаллов, последовательно размещенных на стеклянном волокне. Иногда вместо стекла используются другие прозрачные материалы. Такая структура позволяет сделать круговое освещение равномерным.

Основной проблемой мощных небольших светодиодов является перегрев, который уменьшает срок их эксплуатации и уровень светового потока.

Устройство лампы на светодиодах

В зависимости от назначения осветительного прибора и особенностей производственных линий фирмы-производителя, устройство светодиодной лампочки может иметь некоторые, достаточно ощутимые отличия, которые следует учитывать при выборе.

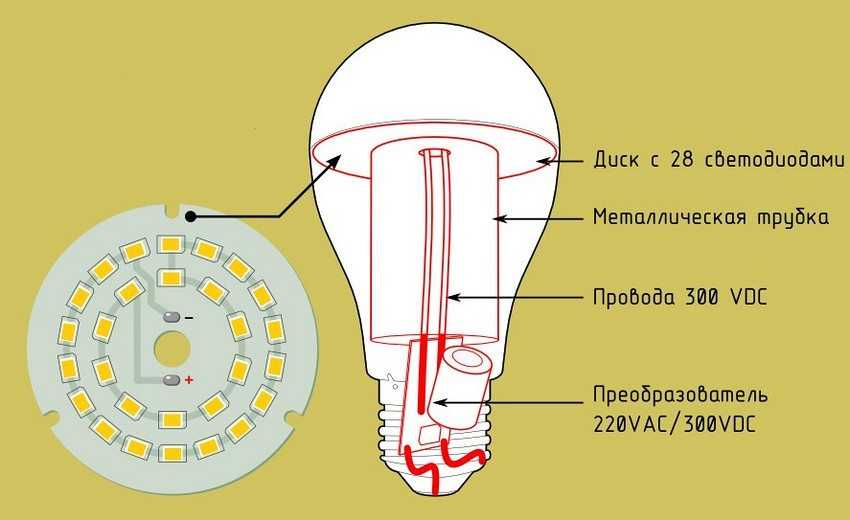

Устройство светодиодной лампы LED

Фирменные изделия

Конструкционными особенностями LED-ламп на 220В, которые выпускаются производителями с мировой известностью, является наличие следующих обязательных составляющих:

• светорассеивающей полусферы;
• чипов;
• алюминиевой печатной платы с пастой достаточной теплопроводности, что позволяет регулировать работоспособность чипов;
• радиаторов на основе анодированного сплава алюминия;
• драйвера, имеющего схему гальванически развязанного модулятора;
• полимерного основания цоколя в виде полиэтилентерефталат;
• цокольной части, имеющей никелевое покрытие.

Следует отметить, что драйвер обладает повышенной плотностью монтажа таких частей, как трансформатор импульсного типа, микросхемы и полярные конденсаторы, а также различные планарные элементы.

Диодные лампы на 220В принято считать максимально безопасными для эксплуатации в жилых помещениях, что обусловлено отсутствием стекла, которое может стать причиной травмы.

Низкокачественные китайские лампочки

Именно недостаточно высоким качеством и отсутствием целого ряда элементов, объясняется низкая стоимость светодиодных источников света, выпускаемых китайским производителем:

• отсутствие радиатора;
• отсутствие драйвера;
• наличие простого питающего блока в виде неполярного конденсатора;
• отсутствием надежной стабилизации выходного тока.

Питающей блок устанавливается в центральной части платы со световыми диодами. На одной стороне присутствует диодный мост и резисторы, а на другой – пара конденсаторов.

Процесс охлаждения в китайских источниках света осуществляется посредством точечных малоэффективных отверстий в корпусе, что и становится основной причиной частого перегорания кристаллов.

Светодиоды используются не только в стационарных приборах, но и в качестве автономных источников цвета. Светодиодный фонарь своими руками – рассмотрим порядок сборки конструкции.

Информация по изготовлению светодиодных светильников своими руками представлена тут.

Filаmеnt лампы

Конструктивной особенностью «филаментной лампы» является наличие основных составных частей, представленных:

• светодиодными стержнями;
• стеклянной колбой;
• металлической цокольной частью;
• платой драйвера.

В качестве дополнения можно рассматривать наличие основания цокольной части.

Таким образом, светодиодный филамент можно рассматривать как прямоугольный или круглый стержень из стекла с миниатюрными светодиодными кристаллами.

Нанесение на каждый элемент толстого силиконового слоя желтого люминофора помогает предотвратить прохождение ультрафиолетовых лучей, а также позволяет получить максимально равномерное рассеивание светового потока.

Способы подключения

Простейший вариант – подключение к низковольтному источнику постоянного тока.

Самый удобный и безопасный вариант – подключить светодиод к батарейке или аккумулятору с помощью включения в схему маломощного резистора. Его функция – ограничение тока, протекающего через p-n-переход, определенным значением. Без этого элемента LED быстро утратит рабочие свойства.

Резистор выбирают по сопротивлению и мощности. Расчет сопротивления по формуле:

R = (Uпитания – Uпаспорт.)/Iном., Ом, в которой:

• Uпитания – напряжение электропитания, В;
• Uпаспорт. – падение напряжения, паспортное значение, В;
• Iном. – номинальный ток.

Полученное значение округляют в большую сторону до ближайшей номинальной величины из ряда Е24. После этого рассчитывают мощность, которую должен рассеивать резистор.

P = Iном.2 х R, где R – выбранное по таблице значение сопротивления.

Провести все эти действия можно быстро и просто с использованием онлайн-калькулятора.

Зависимость напряжения от типа светильника

С увеличением количества светодиодов высокой яркости, предназначенных для обеспечения замены ламп для коммерческого и внутреннего освещения, происходит равное, если не большее, распространение решений по электропитанию. С сотнями моделей от десятков производителей становится сложно понять все перестановки входных/выходных напряжений питания светодиода и значений выходного тока/мощности, не говоря уже о механических размерах и многих других функциях для затемнения, дистанционного управления и защиты цепи.

На рынке имеется большое количество различных светодиодов. Их различие определены множеством факторов, в производстве светодиодов. Полупроводниковый макияж является фактором, но технология изготовления и инкапсуляция также играют основную роль в определении характеристик светодиодов. Первые светодиоды были круглыми, в виде моделей C (диаметр 5 мм) и F (диаметр 3 мм). Затем в реализацию поступили прямоугольные диоды и блоки, объединяющие несколько светодиодов (сетей).

Полусферическая форма немного напоминает лупу, которая определяет форму светового луча. Цвет излучающего элемента улучшает диффузию и контрастность. Наиболее распространенные обозначения и форма ЛЭД:

• A: красный диаметр 3 мм в держателе для CI.
• B: красный диаметр 5 мм, используемый в передней панели.
• C: фиолетовый 5 мм.
• D: двухцветный желтый и зеленый.
• E: прямоугольный.
• F: желтый 3 мм.
• G: белый высокая яркость 5 мм.
• H: красный 3 мм.
• K- анод: катод, обозначенный плоской поверхностью во фланце.
• F: 4/100 мм анодный соединительный провод.
• C: светоотражающая чашка.
• L: изогнутая форма, действующая как увеличительное стекло.

Виды источников питания

Бестрансформаторный блок питания

Каждый светодиод 12В должен подключаться только к источнику питания с таким же напряжением. Причем ИП обязан иметь стабилизированный выходной ток. Проще всего и желательно подсоединять LED к таким источникам питания на 12 В:

• Бестрансформаторные БП (блоки питания). Имеют токозадающий резистор на выходе и гасящий конденсатор. Но в подобных БП отсутствует стабилизирующая защита. Это сильно влияет на продолжительность работы лампочек при скачках напряжения.
• Автомобильный аккумулятор. Если подсоединять LED к аккумулятору, нужно подобрать резистор по мощности и сопротивлению.
• Нестабилизированные БП. Их главные компоненты — конденсатор, выпрямитель и понижающий трансформатор. Подобные блоки питания актуальны для объектов со стабильным напряжением.
• Импульсные источники питания. В качестве примера можно взять блок питания компьютера. Если пользователю не будет мешать шум кулеров, можно использовать и его

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

1. Подвесным.
2. Накладным.
3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
3. Для деревянных плоскостей – крюк с резьбой.
4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.
