Ремонт датчика воды в посудомоечной машине своими руками

Основное устройство посудомойки

Если вы хотите знать, как устроена посудомоечная машина Индезит , Бош, Электролюкс или посудомойка от любого другого бренда, обязательно дочитайте материал до конца. Начнем мы с самого главного – с сердца аппарата. Им является мощный двигатель, иногда именуемый циркуляционным насосом

. Он гоняет по кругу воду с моющим средством или ополаскивателем, забирая ее из рабочей камеры и возвращая через коромысла. Что касается коромысел, то они служат вращающимися разбрызгивающими форсунками.

Самым большим элементом в устройстве посудомоечной машины является рабочая камера. Именно в ней располагаются коромысла, играющие роль моющих элементов. Также здесь находятся корзины, куда закладывается посуда. Корзины могут регулироваться по высоте, а некоторые производители наделяют их трансформирующейся конструкцией, что облегчает закладку кухонной утвари нестандартных размеров.

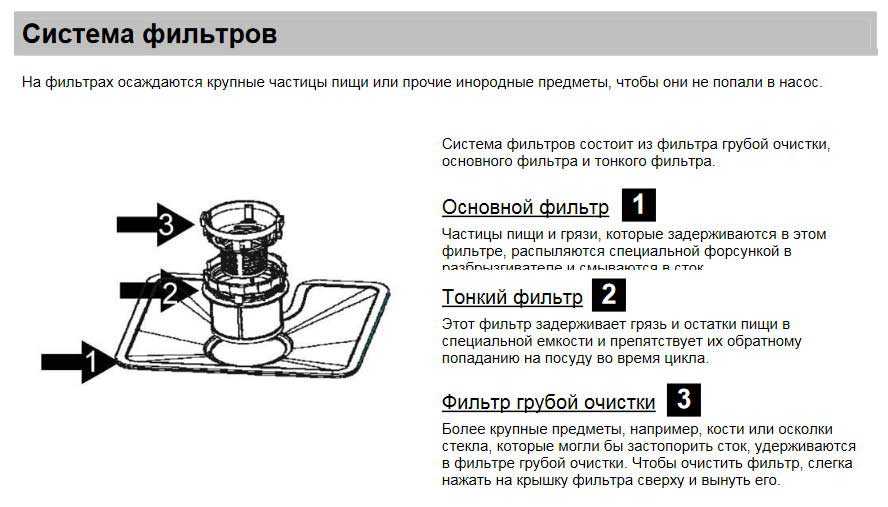

  • Фильтр – обеспечивает фильтрацию и удаление твердых загрязнений (остатков еды);
  • Сливная помпа (он же дренажный насос) – удаляет грязную воду за пределы посудомоечной машины;
  • Сливной шланг – его назначение понятно без всяких комментариев;
  • Аквастоп – он присутствует не во всех посудомойках, но позволяет защититься от протечек. Исполнительным элементом данного узла является электромагнитный клапан, располагающийся на самом конце наливного шланга.

Также в устройстве любой посудомоечной машины присутствует следующая связка:

  • Наливной шланг – он подключается к водопроводу, через нее в аппарат поступает холодная вода (или горячая, если кто-то подключил технику к трубе горячего водоснабжения);
  • Электромагнитный клапан – участвует в наливе воды, перекрывая или открывая ее подачу;
  • Водонагреватель – классический или проточный. Последний помогает сократить продолжительность циклов, нагревая воду моментально, а не постепенно.

Обратите внимание, что перед наливным шлангом стоит простой фильтр грубой очистки в виде металлической сеточки

. Он играет важную роль в устройстве бытовой посудомоечной машины, отсеивая крупные загрязнения, которые могут попасть в посудомойку из водопроводной трубы.

Как мы видим, устройство посудомоек крайне непростое. И все это при том что мы еще не затронули ряд важных органов, узлов и систем. Ионообменник – очень важная деталь, отвечающая за умягчение воды

. Все дело в том, что растворенные в жесткой воде соли препятствуют нормальной мойке. Обменник, работающий на основе специальной ионообменной смолы, позволяет заместить ионы магния и кальция на ионы натрия, в результате чего вода становится мягче.

В связке с ионообменником установлена емкость, в которую засыпается соль или вещества заменяющие соль – они помогают восстановить количество ионов натрия в ионообменной смоле. Соль отсюда забирается в автоматическом режиме, ее количество зависит от выставленных в посудомоечной машине настроек. В емкость вмещается примерно 1 кг специальной соли для посудомоечных машин.

Помимо всего этого, в посудомоечных машинах присутствуют прессостаты (датчики уровня воды), термостаты (определяют температуру моечной смеси), различные сенсорные датчики (в машинах с автоматическими программами). Также здесь устанавливаются водоприемники для сбора воды, имеются многочисленные соединительные шланги и хомутики. Облачается все это дело в корпус с эффективной шумоизоляцией.

Мы забыли упомянуть о самой важной детали во внутреннем устройстве любой посудомоечной машины – это плата управления, которая является «мозгом» для всей начинки

. Именно от нее расходятся провода к датчикам и различным электрическим модулям. В связке с платой работает модуль управления, на котором располагаются ручки, кнопки, индикаторы и прочие элементы.

В старых посудомоечных машинах существовали механические модули управления. В современной технике они не используются – их устройство построено на основе электроники.

Что касается моющих средств и ополаскивателей, то они загружаются в специальные дозаторы – чаще всего они располагаются в загрузочных дверцах. Сюда же помещаются таблетированные препараты формата «Все в одном», содержащие в себе всю необходимую химию.

Важные правила эксплуатации

При использовании ПММ необходимо знать правила эксплуатации и неукоснительно им следовать.

Главные вопросы рассмотрены в инструкции производителя, но есть ряд моментов, которые идентичны для всех типов таких устройств:

Ставьте чашки и стаканы в корзине «вверх ногами». В этом случае струи быстрей попадают во внутренние полости. Кроме того, при таком расположении лучше стекает.
Приборы из тонкого пластика при сушке горячим воздухом могут расплавиться и повредить ПММ.
При укладке посуды проследите, чтобы ничего не мешало перемещению форсунок. В ином случае они могут повредить разные элементы машинки.

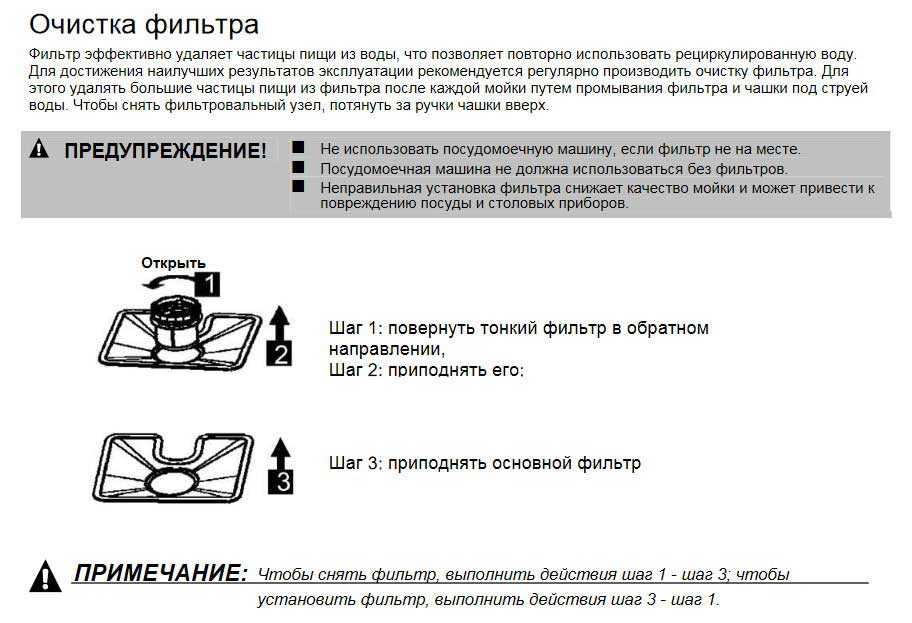

Появление на днище ПММ воды с остатками еды говорит о загрязнении фильтра-дренажа. Для защиты устройства от подобных проблем необходимо периодически чистить этот элемент. Чтобы реже выполнять эту работу, старайтесь счищать крупные остатки пищи с поверхности тарелок.
Мойка стекла и хрусталя возможна только в том случае, если для них предусмотрена специальная программа.

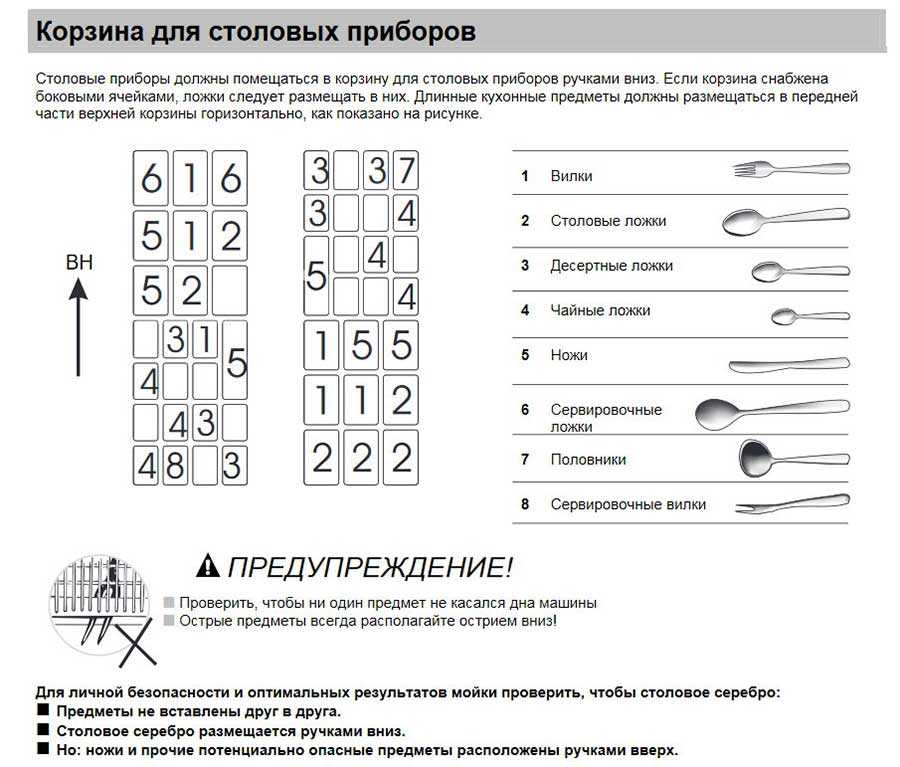

При размещении острых предметов укладывайте их в специальные отсеки или верхнюю коробку

Важно, чтобы посуда не мешала двигаться коромыслу.
Не открывайте дверь сразу после завершения мойки. Дайте немного времени на остывание посуды.
Учтите, что применение моющего для ручной мойки посуды может привести к чрезмерному вспениванию в отсеке ПММ

Это, в свою очередь, может навредить оборудованию.
Не перегружайте технику. В характеристиках к модели должно быть указано, сколько комплектов можно загрузить за один раз.
Следите за индикацией. Современные устройства сами подскажут, когда необходимо добавлять соль или другие компоненты.
Контролируйте систему фильтрации и чистите ее от всего лишнего. Это касается и корзинок для загрузки, которые также необходимо периодически чистить.

Подробные рекомендации по уходу за ПММ должны быть в инструкции производителя.

Пример восстановления работоспособности

Типичный пример, когда не работает Electrolux. При старте программы включается предварительный слив и он не останавливается. Вода выкачивается, но насос не перестаёт работать и машина не выключается.

Дело в том, что машинка снабжена защитой от протечек. Устроена защита следующим образом: в поддоне посудомоечного устройства находится поплавковый переключатель, который, при воздействии на него воды, подаёт сигнал о сливе. Из-за выхода его из строя электроника думает, что вода не откачена и не отключает помпу.

При такой поломке понадобится протереть поддон и убедиться в устранении протечки.

Originally posted 2018-03-03 07:07:53.

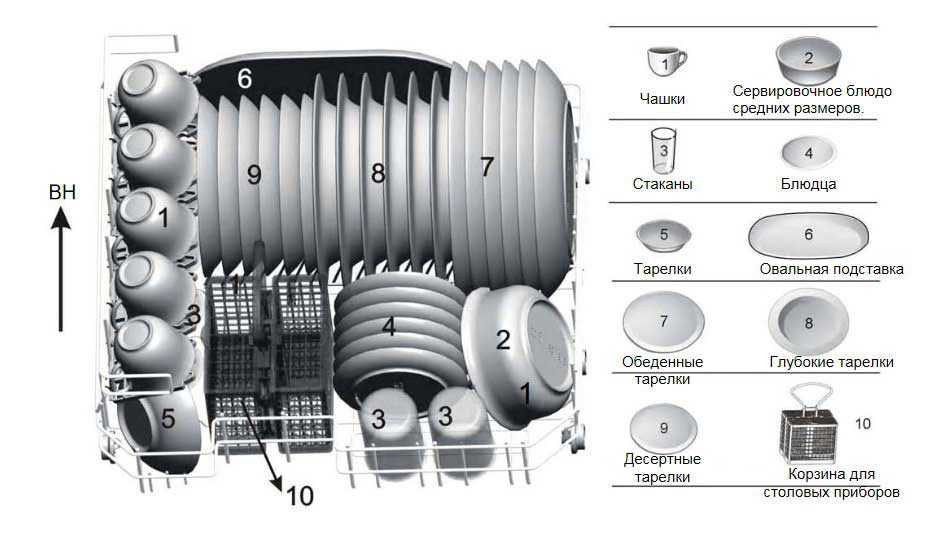

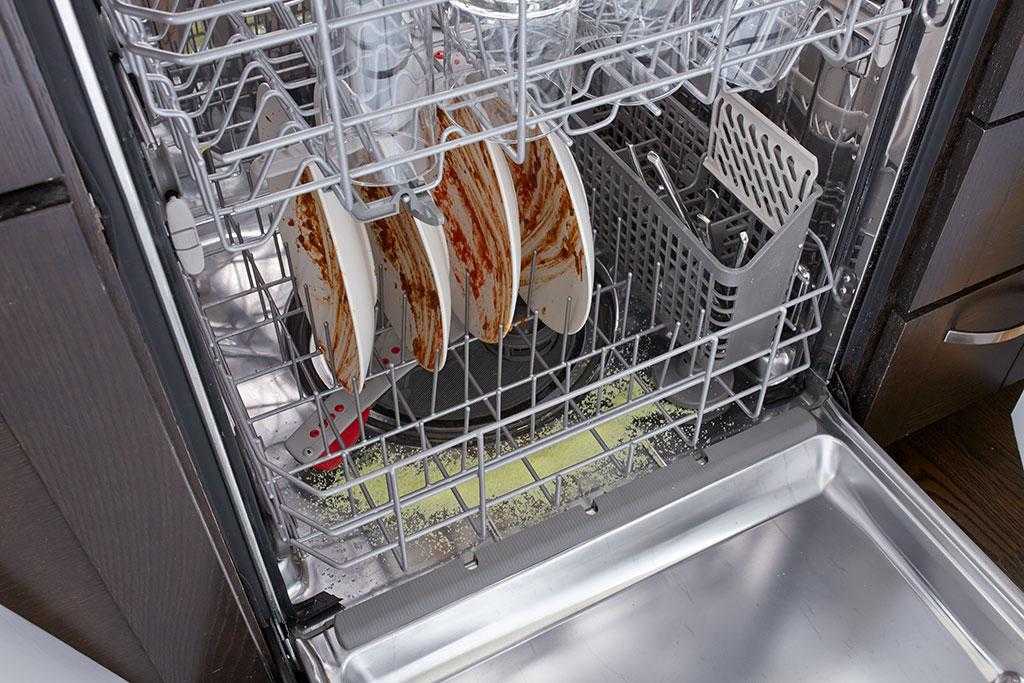

Как правильно загрузить посуду?

Иногда неправильная загрузка посуды становится причиной невыполнения ПММ заложенных в нее программ и, как следствие, ухудшения качества мытья. Все тонкости загрузки посуды в машинку перечислены в рекомендуемой нами статье.

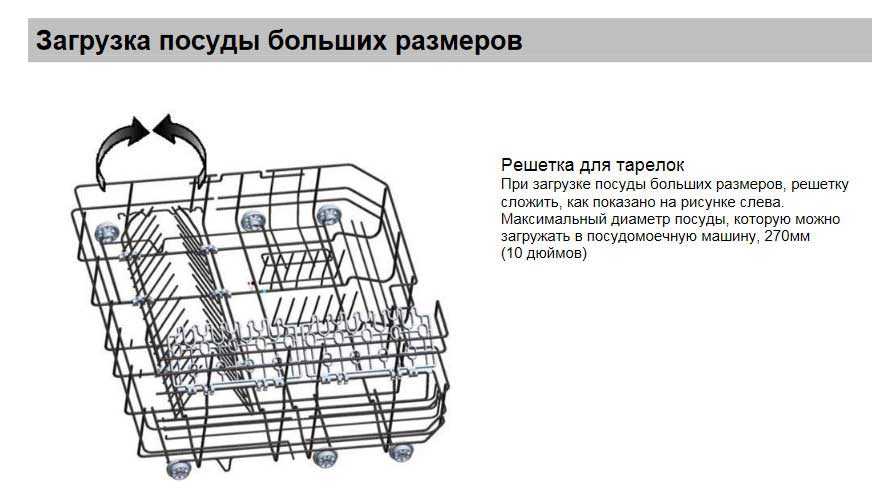

Если разместить по центру большие кухонные принадлежности — кастрюли, сковородки, противни, доски разделочные, подносы, струя воды будет блокироваться. Лучше все это подвинуть ближе к краям или опустить в нижний отсек.


Объем одноразовой загрузки зависит от габаритов посудомоечного прибора. Некоторые производители в прилагаемых инструкциях подробно расписывают процесс закладки посуды в ПММ

При скоплении большого количества посуды, которую необходимо вымыть, нельзя всю ее обрабатывать за один раз. Вода и моющие не будут иметь достаточно свободного контакта с поверхностями кухонной утвари.

Для этого между кухонными принадлежностями должны оставаться свободные промежутки. Посудомоечный агрегат в случае перегрузки не сможет выполнить свою работу качественно.

Для правильного функционирования посудомойки важно, чтобы порошок или моющие таблетки находились строго в предназначенном для этого отсеке. Из-за того, что цикл программируется заранее, все средства вступают в действие четко в установленное время

Если на посуде остались разводы, это говорит об излишках соли или ополаскивающего средства. Когда средства для мойки недостаточно, будут остаться грязные потеки. При выявлении на дне агрегата и на посуде остатков пищи, следует проверить фильтры. Скорее всего, они засорились. Специалисты советуют выполнять их прочистку после одной-двух моек.

Давно не мытая или пригоревшая посуда подлежит предварительной ручной очистке. Когда при ополаскивании образовывается избыток пены, значит, загрузили избыточное количество ополаскивателя. В этом случае поможет правильная настройка дозатора или же добавление пеногасителя в виде порошка.

Как самостоятельно заменить мембрану датчика уровня воды

Ремонтировать мембрану бессмысленно, поэтому мы сразу перейдем к моменту её замены. Отметим, что у каждой посудомоечной машины своя модель датчика воды. Узнать её можно, лишь разобрав устройство: либо дома своими руками, либо в сервисе или при помощи вызова мастера. Наверняка многие захотят сэкономить и сделать всё самостоятельно, поэтому вот небольшая инструкция:

Как только вы достали прессостат, в поле вашего зрения попадут верхнее и нижнее реле. Обычно датчик воды скреплен парой винтов, и чтобы добраться до мембраны его нужно разобрать. Сегодня сделать это стало ещё легче — в некоторых моделях вместо винтов стоят обычные пластиковые защелки.

  • Выключите посудомойку из сети, водопровода и канализации;
  • Переверните машинку вверх ногами;
  • Снимите нижнюю часть корпуса, открутив винты крепления;
  • Вооружитесь схемой и найдите датчик воды;
  • Отсоедините от него все детали и демонтируйте.

Этапы мойки

Весь процесс происходит в четыре этапа:

  1. Сначала с ее поверхности убираются наибольшие остатки пищи.
  2. На втором шаге температура увеличивается, и в действие вступают моющие средства.
  3. На третьем этапе посуда ополаскивается чистой водой.
  4. На четвертом — просушивается.

Скорость сушки может достигать 20-30 минут в зависимости от вида. Отметим, что ниже будет речь идет о встроенной ПММ. Настольная модель будет рассмотрена отдельно.

Загрузка посуды

Для начала уберите остатки пищи с предметов, после чего сложите ее в ПММ. Старайтесь укладывать посуду максимально компактно, чтобы она не мешала работе оборудования.

Если вы что-то забыли положить, можно отрыть дверцу и добавить необходимые изделия. Через некоторое время процесс мойки автоматически запускается.

Во время загрузки обратите внимание на максимальный предел, установленный производителем. Необходимая информация приводится в инструкции по эксплуатации

Отклонение от заявленных параметров может привести к перегрузке и, соответственно, ухудшению качества мойки.

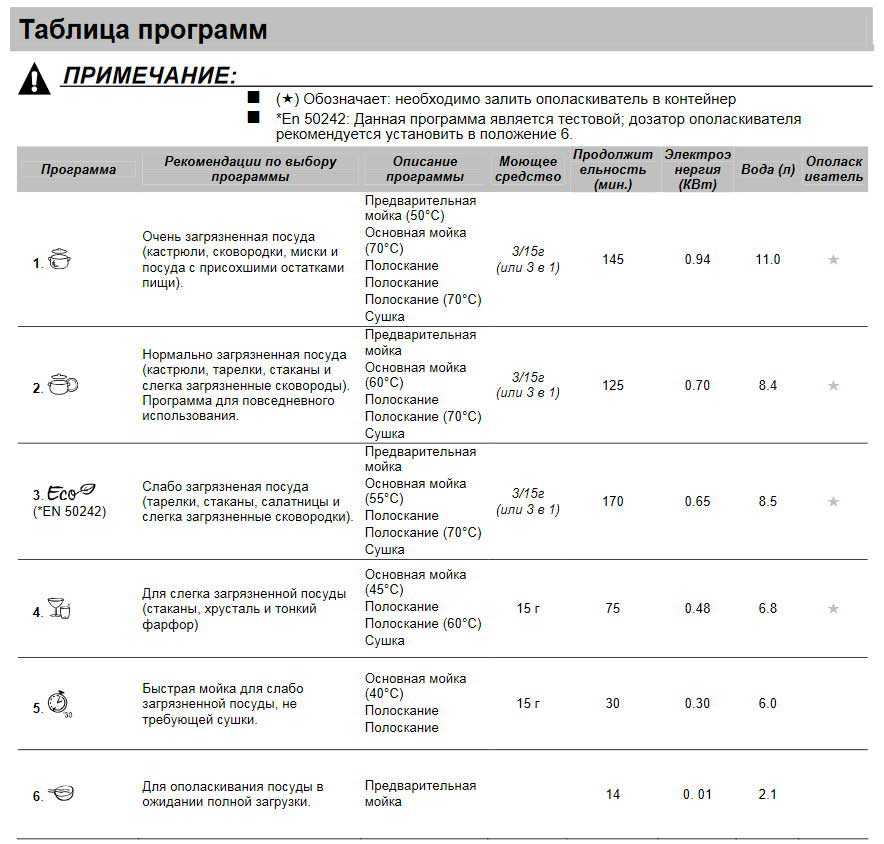

Выбор программ

На следующем этапе необходимо определиться с программой. Оптимальным вариантом является ЭКО (экономичный) режим, позволяющий уменьшить расходы воды.

Если посуда слишком загрязнена, лучше отдать предпочтение «интенсивной мойке».

При наличии в корзине хрупких изделий желательно выбирать деликатный режим. Его особенность в том, что температура воды поднимается при первом полоскании.

Он подходит для случаев, когда внутри находятся разные по виду / материалу изделия.

Не торопитесь открывать ПММ сразу после завершения цикла. Необходимо выждать еще 25 минут пока не снизится температура посуды.

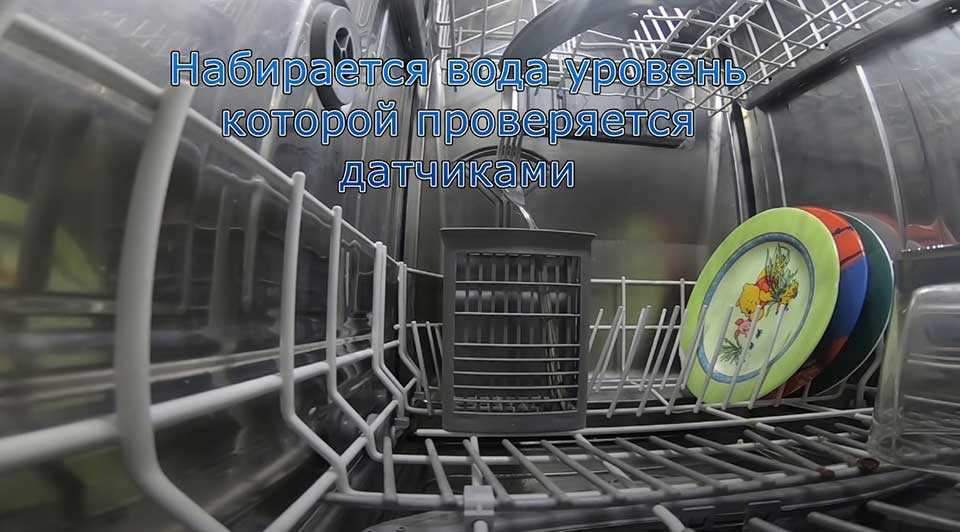

Набор и подготовка воды

После загрузки и включения посудомоечная машинка начинает набирать жидкость.

Сначала поступает холодная вода, но некоторые модели можно сразу подключить к горячей воде для экономии на работе нагревательного элемента ПММ.

Жидкость проходит через ионообменник, очищается от примесей и смягчается. Для большей эффективности вода смешивается с моющим средством, которое добавляется в специальные отсеки.

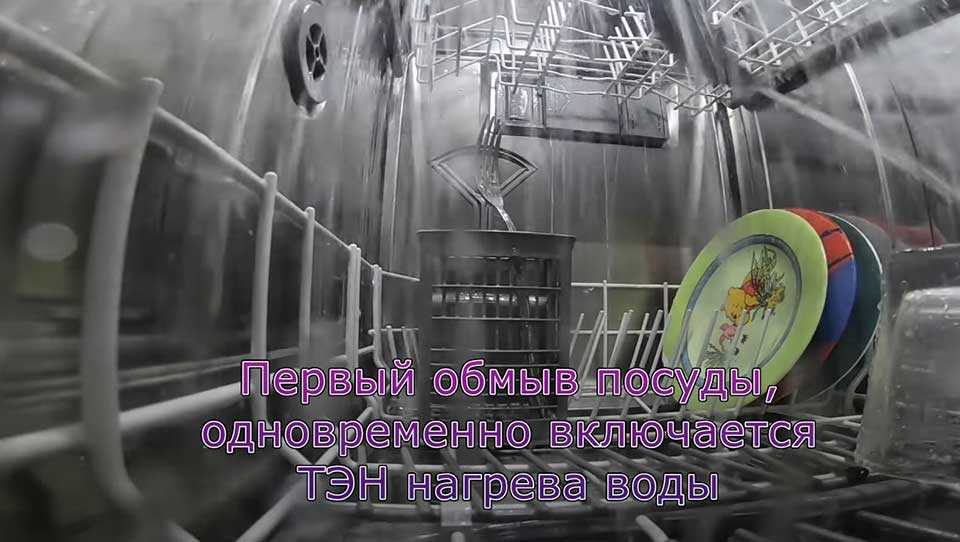

После набора жидкости происходит ее нагрев до нужной температуры с помощью ТЭНа или проточного нагревателя. Его особенность состоит в равномерном и быстром нагреве воды.

Главный недостаток такого ТЭНа в трате большего объема энергии. Плюс в том, что при выходе из строя нагревателя его легко будет поменять.

Распыление подготовленного моющего раствора

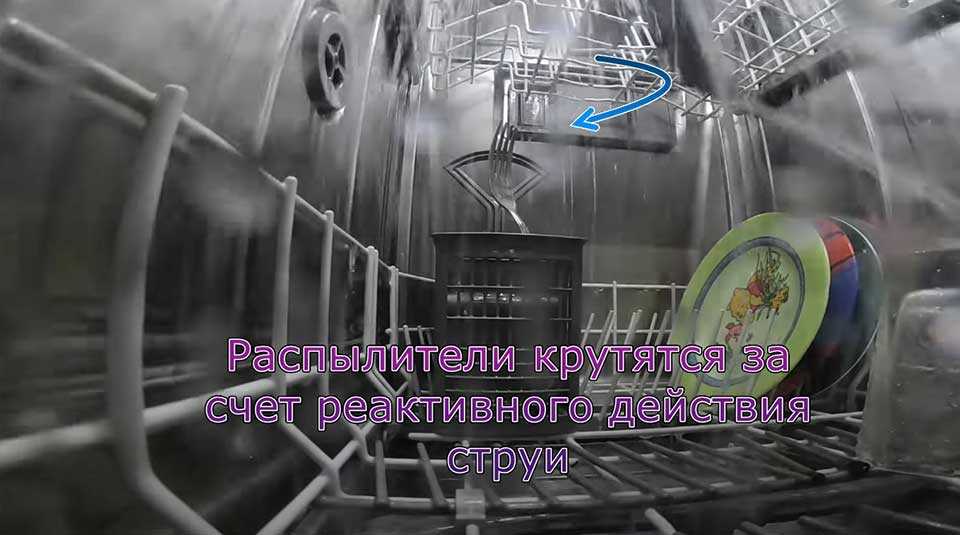

После нагрева и подготовки вода под давлением направляется в разбрызгиватели сверху и снизу. В некоторых ПММ такие распылители имеются по бокам.

Внутри происходит вращение конструкции с подачей воды в разные зоны для очистки всей посуды. При этом нет ни одной «мертвой зоны» куда бы не достала вода.

Благодаря мощному потоку, с посуды убираются все остатки пищи. Грязная жидкость собирается на днище, проходит через фильтрующий элемент и снова подается на посуду.

Количество таких процедур зависит от выбранной программы.

По завершении мойки грязная вода сливается в канализацию, а на следующем шаге система набирает чистую.

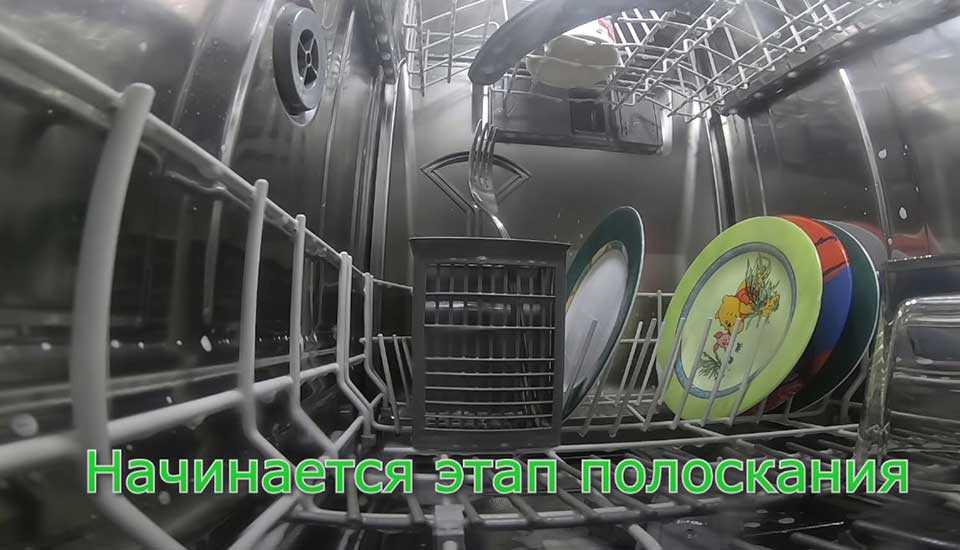

Ополаскивание

После окончания мойки ПММ переходит к этапу полоскания. Для этого вода смешивается с жидким ополаскивателем, а после направляется через те же разбрызгиватели на посуду.

На этом этапе с изделий смываются оставшиеся загрязнения и моющее. Количество полосканий может отличаться в зависимости от выбранной программы. Чаще всего оно выполняется один или два раза.

После завершения мойки грязная вода уходит в канализационную систему.

Обработка паром

Функция пара нужна для наиболее качественной дезинфекции вещей, которая происходит при высокой температуре. Пар хорошо освежает белье, при этом пользователь обычно может регулировать его температуру, чтобы иметь возможность обработать даже деликатные ткани. Принцип простой: одежда не смачивается водой, а проходит обработку паром — он проникает глубоко в ткань, удаляя запахи и микробов. Такая технология хороша для семей, где есть маленькие дети, а также аллергики. Использование пара выгодно ещё экономически: всё-таки вода тратится заметно меньше. Пар разглаживает складки, и белье после такой обработки паром можно либо вообще не гладить, либо сделать это быстрее (например, после отжима на высоких оборотах).

Стиральная машина Electrolux EWF1287HDW2 с парогенератором Steam Care, интеллектуальной системой OptiSense и сушкой

Функция прессостата в моечной машине

Особенность конструктивного исполнения машины для мытья посуды – использование оптимального количества воды при высокой эффективности очистки.

Собственно, этот фактор является очевидным моментом, так как степень очистки кухонной утвари посудомоечными машинами зависит не столько от количества воды, сколько от ее температуры и технологии распыления.


Функциональность посудомоек имеет свои конструктивные особенности, благодаря чему относительно небольшим объемом воды осуществляется мойка довольно большого набора кухонной посуды

Напротив, если агрегат использует слишком много воды, за счет увеличенного гидравлического сопротивления нарушается функция разбрызгивания, а для нагрева потребуется большая мощность и затраты по времени.

Вот поэтому важной составляющей конструкции посудомойки является датчик уровня воды. Наличие этого прибора позволяет контролировать и поддерживать точный уровень воды в машине


Качество процесса мойки во многом зависит от качества поступающей воды. Если она содержит высокий процент взвешенных веществ, быстрый износ различных деталей конструкции гарантирован

Между тем, корректная и безупречная работа машины отмечается, как правило, на первоначальном периоде эксплуатации техники.

Затем в какой-то момент использования техники обладатель посудомоечной машинный начинает замечать сбои в ее работе. Первопричиной сбоев обычно становится именно прессостат. И дело здесь вовсе не в его качестве.


Один из возможных вариантов конструкции прессостата машины для мойки посуды. Полностью пластиковый корпус и только лишь контактная группа переключателя и несколько крепёжных винтов – металлические

Значимую роль в этом процессе играет качество воды, которая используется для питания посудомоечной машины. К сожалению, в большинстве случаев эксплуатации, о высоком качестве воды централизованного водопровода говорить не приходится.

А низкокачественная водопроводная вода довольно быстро выводит из строя сантехнику любого вида. Прессостаты моечных машин тому подтверждение.

Какую функцию выполняет датчик уровня воды в посудомоечной машине?

Спецификой грамотного производства посудомоечных машин выступает использование приемлемого объема воды, без ущерба для показателей очищения посуды. Этот момент для многих будет носить очевидный характер. Ведь на степень эффективности очищения будут оказывать влияние еще и другие параметры.

Технология разбрызгивания будет нарушена из-за возросшего гидравлического сопротивления. Вдобавок увеличиться и расход электроэнергии, ведь больший объем воды требует более мощного прогрева. Затраты по времени тоже возрастут в несколько раз. Посудомойка будет работать намного дольше, из-за более длительного прогрева воды.

Поэтому производители стали оснащать свои модели датчиком уровня воды. Его роль трудно переценить, ведь присутствие детали в конструкции оборудования обеспечивает правильный водозабор. Прессостат следит за соблюдением необходимого уровня жидкости в резервуаре, контролирует все изменения в объеме.

К несчастью, сбои в работе датчика не являются редкостью. Обычно деталь работает корректно лишь в первое время после покупки. А затем в процессе эксплуатации начинает проявляться неправильный забор воды. В основе всех возникающих сбоев лежит некорректная работа прессостата.

Причем дело совсем не в низком качестве запчасти. Истоки проблемы лежат в воде, используемой для работы посудомойки. Как правило, состав включает взвешенные вещества, причем в большом содержании. Если вода подобного качества долго используется для работы машины, то быстрый износ запчастей неизбежен.

К сожалению, централизованное водоснабжение редко позволяет использовать воду высокого качества. Обычно жидкость, текущая из крана, включает большое количество примесей. А невысокое качество воды приводит к поломкам сантехники и бытовой техники. Датчики уровня воды можно привести в качестве подтверждения.

Часто задаваемые вопросы

Как остановить программу и разблокировать дверь

Отмена программы чаще всего выполняется клавишей «Старт» удержанием ее в течение 3 секунд. После остановки программы, машина выполнит слив и разблокирует дверь.

Рекомендуем как можно скорее отключить ПММ во избежание сбоя в работе программы.

Почему выпадает таблетка

Неправильно подобранная таблетка, необходимо сменить марку. Также необходимо проверить работу дозатора.

Каким бы простым не казался ремонт той или иной детали в посудомоечной машине, для диагностики и ремонта лучше обращаться в проверенным специалистам. Они точно диагностируют поломку и исправят ее в кратчайшие сроки. Самостоятельный ремонт может быть опасен окончательной поломкой техники.

Посудомойка не включается, зависает или отключается во время работы

Посудомойка может не включаться по нескольким причинам:

  • отсутствует напряжение либо наблюдается перенапряжение в электросети;
  • неисправен сетевой фильтр;
  • не работает ТЭН или термистор (температурный датчик);
  • вышел из строя блок управления (далее также – ЭБУ).

«Зависания» ПММ во время работы происходят потому, что:

  • из-за плохого напора воды вода не наполняет резервуар в течение определенного времени;
  • машинка перегружена посудой;
  • не происходит слив воды из-за засора в канализации;
  • неисправен управляющий модуль.

Все причины, кроме неисправностей ЭБУ, можно выяснить и устранить самостоятельно. Для этого нужно иметь в распоряжении мультиметр и определить, есть ли питающее напряжение в розетке и на входе в сетевой фильтр ПММ, а также провести диагностику сетевого шнура. Напор воды в водопроводе, состояние канализации и уровень загрузки посуды в машинке тоже несложно проверить.

Исправность кнопки включения и сетевого фильтра тоже легко проверяется мультиметром. В случае «зависания» попробуйте отключить ПММ от сети, вынув вилку шнура из розетки. Подождите некоторое время (15-20 минут) и включите прибор снова. Таким способом часто удается восстановить работу посудомойки.

Источники

  • https://elektroznatok.ru/bytovaya-tehnika/remont-posudomoechnoj-mashiny
  • https://sovet-ingenera.com/tech/posudomoyki/remont-posudomoechnoj-mashiny-svoimi-rukami.html
  • https://270076.ru/posudomoechnye-mashiny/remont-neispravnostej-posudomoecnyh-masin-asko/
  • https://balashiha.asremont.ru/remont-posudomoechnih-mashin-asko
  • https://service-asko.ru/remont-posudomoechnykh-mashin-asko.html
  • https://ExpertLand.ru/tehnika/posudomoyka/remont-pm
  • https://stirkaved.ru/remont-posudomoechnoj-mashiny-svoimi-rukami.html

Принцип работы прибора

Чтобы лучше понять, что такое прессостат и принцип работы этого прибора, необходимо разобраться в том, как он выглядит и из каких частей собирается.

Он состоит из металлической камеры и подсоединенного к ней пластикового шланга, а также реле и электрических проводов. Обычно этот датчик находится в верхней части внутри стиральной машины любой марки, будь то Индезит, Аристон или любая другая фирма. Где точно расположена эта деталь, лучше посмотреть на схеме. Конец пластиковой трубки опускается вниз на самое дно бака, оставляя небольшой зазор, чтобы вода могла свободно поступать внутрь.

Принцип работы прессостата таков: когда жидкость во время стирки набирается в бак стиральной машины, она попадает в шланг, соединенный с воздушной камерой, тем самым увеличивая давление. Растущее давление создает силу, воздействующую на гибкую мембрану реле, связанную со штоком, движение которого замыкает электрические контакты, что создает электрический импульс, подающийся в аппарат управления.

В обратном случае, когда уровень воды падает во время отжима, в трубке создается пониженное давление, что выгибает мембрану в обратную сторону, приводя к разрыву электрической цепи и, как следствие, исчезновению электрического сигнала.

Как работает аквастоп в ПММ

Задача системы «аквастоп» в посудомоечной машинке — прекращение подачи воды при выявлении утечки. Главным контролирующим элементом является поплавок, который находится на днище ПММ.

При повреждении какого-то трубопровода и появлении воды в «ванночке» поплавок поднимается, замыкается контакт, и подача воды закрывается.

Функция перекрытия ложится на впускной клапан, который устанавливается на входе.

Конструктивно аквастоп состоит из следующих элементов:

  1. Внешний клапан, работающий на электромагнитном или механическом принципе. В нормальном положении он открыт, но при появлении протечки закрывается.
  2. Внутренний клапан.
  3. Гибкая трубка для подачи воды.
  4. Защитный корпус.
  5. Поддон с поплавочным механизмом.
  6. Провода.
  7. Микропереключатель. Подает команду на закрытие воды.

Многие спрашивают, почему производители не предусматривают такой клапан в самой ПММ.

Это необходимо для обеспечения большей безопасности. Так, при повреждении подающего шланга микродатчик дает команду на закрытие. Но так как клапан стоит на входе, вода продолжает течь, а это чревато затоплением своего жилища и соседей.

Как проверить исправность прессостата

Ёмкость посудомоечной машины, которую называют ванной, напрямую связана с переключателем прессостата. Как только вода набирается до нужного уровня, мембрана на датчике передаёт сигнал дальше. И если вы подозреваете поломку в этой точке, то необходимо проверить реле нижнего уровня — прозвонить контакты посудомойки с водой и без. Делается это так:

  • Отключите посудомойку от сети;
  • Откройте модуль управления;
  • Найдите проводники реле, используя схему (её можно найти в документах на посудомойку или в Интернете, задав поиск по производителю и модели);
  • Измерьте сопротивление с помощью омметра;

Если воды в поддоне нет, то и контакт он показывать не должен. Если вода есть и контакт тоже, то всё в порядке и омметр определяет правильные показания. Такую же проверку вы можете провести с реле верхнего уровня.
