Газогенератор на дровах для отопления дома: устройство и изготовление своими руками

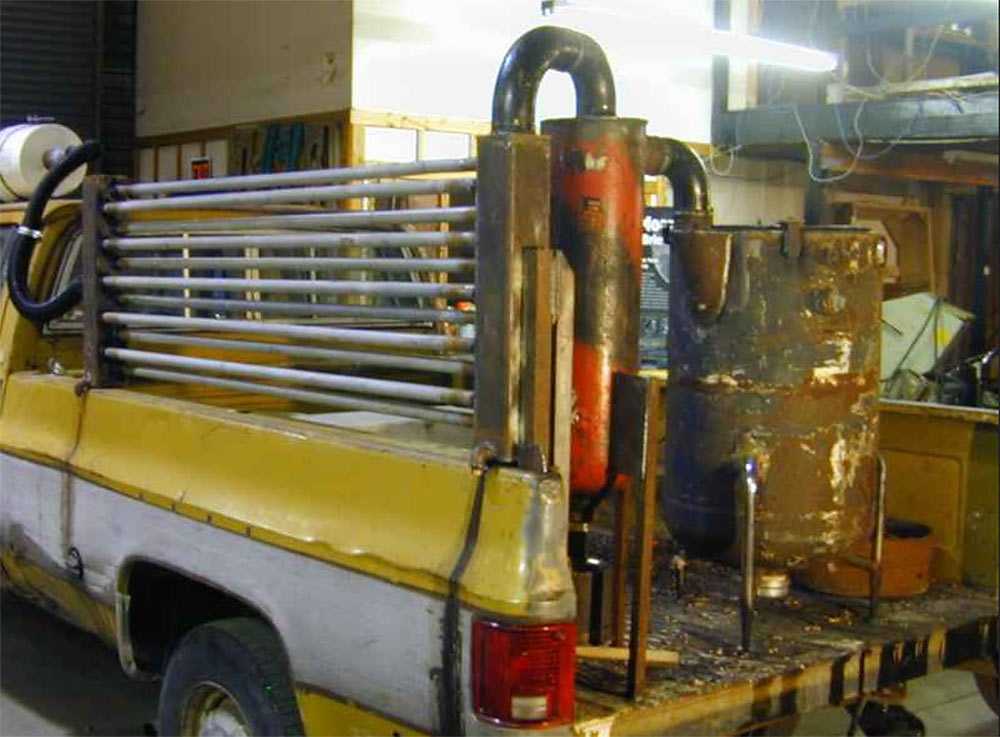

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

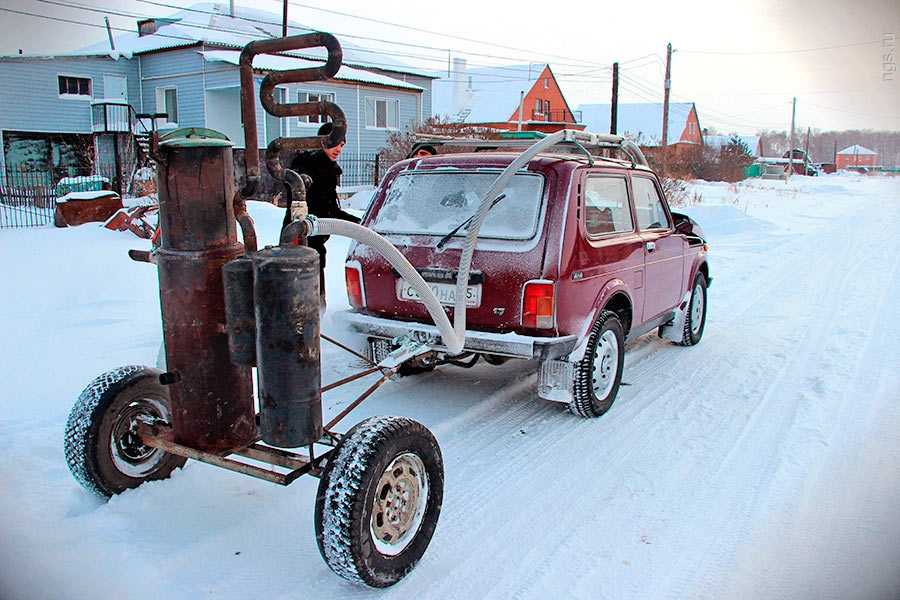

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

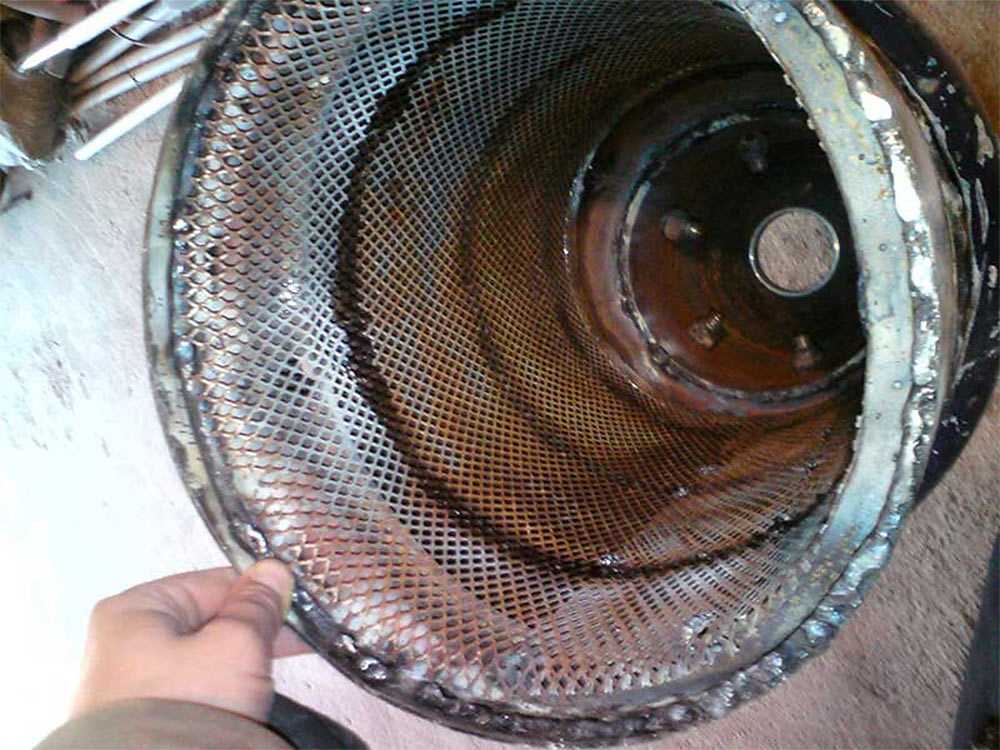

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

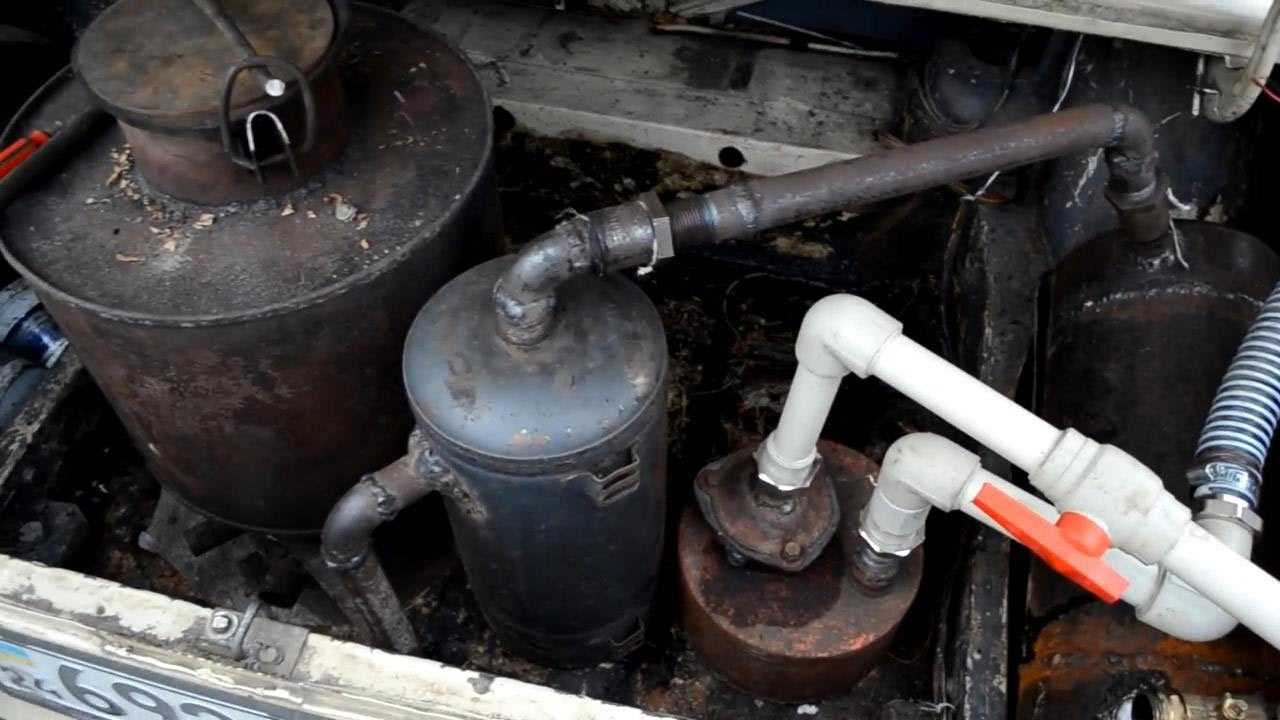

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

  • слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
  • при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

https://youtube.com/watch?v=Of8z2_rVGvg

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

Один из способов размещения дровяного газогенератора в авто

Способ №3 — Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

Далее рассмотрим, как можно сделать устройство самостоятельно.

Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

  • Металлический корпус, который будет играть роль печи;
  • Пластина Пельтье (отдельно приобретается);
  • Регулятор напряжения с установленным USB-выходом;
  • Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

  1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
  2. На заднюю стенку монтируем пластину;
  3. Сверху на пластину монтируем кулер;
  4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое умные розетки, их виды, устройство и принцип работы

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

  • Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
  • Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
  • Емкость для создания фильтра типа «Циклон»;
  • Емкость для создания фильтра тонкой очистки газа;
  • Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

5 Рекомендации по установке

При выборе месторасположения важно продумать не только размеры всего агрегата, теплообменника и фильтров, а также длину патрубков. Важно, чтобы загрузка партии топлива происходила через крышку сверху. Во время работы двигателя дозаправка осуществляется с незначительным выделением газа

Если ДВС заглушен, а в устройстве продолжает гореть масса, загрузка новой партии сопровождается появлением обильного облака

Во время работы двигателя дозаправка осуществляется с незначительным выделением газа. Если ДВС заглушен, а в устройстве продолжает гореть масса, загрузка новой партии сопровождается появлением обильного облака.

Поместить подобное устройство можно только снаружи автомобиля и обязательно сзади. Это обусловлено тем, что к конструкции должен быть свободный доступ. Чем длиннее планируемые дистанции без дозаправки, тем больше размеры изделия. Составляющие элементы аппарата должны быть сделаны в соответствии с размерами бункера.

Газогенератор на грузовой машине можно разместить между кабиной и бортом с водительской стороны. Трубы, теплообменник и фильтрующий элемент разрешается размещать за кабиной. Фильтр тонкой очистки следует расположить на противоположной части кабины (за дверью пассажира). Для удобного удаления конденсата патрубки и дренажные краны выводят ниже фильтрующего элемента тонкой очистки.

На легковой машине аппарат рекомендуется устанавливать на открытой части. Для этого можно модифицировать багажник, приварить прицеп и т. д. Все зависит от вкусовых предпочтений и фантазий владельца. Не рекомендуется устанавливать оборудование в багажнике под крышкой, так как во время его эксплуатации в салон автомобиля будут попадать дым и угольная пыль.

Газогенератор — агрегат, с помощью которого получается горючий газ. После прогона последнего через очистительные фильтры и охлаждающий радиатор получается чистая и холодная газовая смесь. Оксид углерода может заменить классический вариант топлива, обеспечивая двигателю бесперебойную работу. Бензиновые ДВС функционируют с газогенераторным устройством без существенных потерь производительности.

Насколько практичны газовые установки

В действительности подобные установки появились вскорости после изобретения двигателя внутреннего сгорания (ДВС) и вполне успешно применялись, но более эффективный бензин быстро вытеснил громоздкие конструкции, работающие на твердом топливе и о них, на какое-то время забыли.

Довольно долгое время на автомобилях дрова были серьезной альтернативой бензину.

Как это работает

На данный момент в основе большинства видов топлива лежат углеродные соединения. Нефть, уголь, природный газ, дрова, все это углерод в той или иной форме. Главная идея состоит в выделении через процесс пиролиза, из твердых видов топлива горючих газов и перенаправление их в рабочую камеру ДВС.

Пиролизная установка в процессе работы выделяет газовую смесь. Основным горючим компонентом этой смеси выступает окись углерода СО. Но кроме нее там еще присутствуют чистый водород, метан и масса прочих балластных газов. В таблице ниже показано соотношение главных компонентов.

При пиролизном распаде угля и других видов твердого топлива получаем газовую смесь.

Мы будем рассматривать устройство пиролизного генератора по классической схеме. По этому принципу работают практически все установки, хотя компоновка узлов, их размеры и расположение могут быть разными.

Классическая схема пиролизного генератора.

  • Твердое топливо, каким бы оно ни было, разжигается снизу. Как только оно разгорится, поступление кислорода в камеру сгорания ограничивается до 35%;
  • В зоне горения при большой температуре из материала выделяется углекислота;
  • Проходя зону восстановления, углекислый газ напитывается углеродом, плюс здесь же синтезируется чистый водород;
  • Дальше горячие газы активно прогревают верхние слои топлива, по сути, превращая материал в кокс;
  • В принципе выработка газа окончена, его можно направлять в ДВС или котел, но для повышения КПД смесь еще нужно очистить и охладить, для чего и существует целый ряд дополнительных узлов.

Схема установки для автомобильного двигателя, работающая на дровах или угле.

Плюсы и минусы установки

Если народ пытается делать такие генераторы своими руками, значит плюсов у них достаточно:

У подобных установок довольно высокий КПД, если верить специальной литературе, то он доходит до 95%;

  • Установка средних размеров на дровах способна непрерывно работать порядка 25 часов, а если эту же установку заправить углем, то время ее работы увеличится до 3–4 суток;
  • Температура горения в топке довольно высока, в результате чего топливо выгорает практически полностью, что значительно облегчает последующую очистку агрегата;
  • При большом желании весь процесс работы такого генератора можно практически полностью автоматизировать;
  • С экологической точки зрения, аппарат конечно не идеален, но в сравнении с бензином он значительно выигрывает;
  • Теоретически кроме дерева и каменного угля можно использовать любое топливо, вплоть до горючего мусора, но эффективность установки при этом падает.

Серийные модели мощные, но дорогие.

Что касается минусов, то их здесь тоже хватает:

  • Цена полностью автоматизированных, серийных моделей примерно в 2 раза выше, чем у хорошего пиролизного котла;
  • Если генератор загрузить сырым топливом, то его КПД падает до 50%, плюс все газоводы и внутренняя часть камеры покрываются дегтем;
  • Установки, рассчитанные для автомобиля и для дома достаточно тяжелые и объемные, масса самоделок доходит до 300 кг, серийные аппараты вполовину легче.

Где используются газовые генераторы

Принцип практического применения прост — если какой-либо аппарат способен работать на природном газе, значит, к нему можно подключить газовый генератор.

Иллюстрации Рекомендации
Автомобильный вариант.

Как у нас, так и за рубежом довольно много энтузиастов используют такие аппараты для обеспечения нужд своего автомобиля.

Выработка электроэнергии.

Такие аппараты отлично подходят для выработки электроэнергии. Никто вам не мешает подключить электрический генератор с ГВС к газовому генератору и использовать их в паре.
О серьезных объемах конечно речь не идет, но для дачи или небольшого дома вполне хватит.

Бытовое применение.

Наш находчивый народ довольно широко использует небольшие генераторы, образно говоря, походные модели. Дом ими, конечно, не обогреть, но для копчения или приготовления пищи они вполне сгодятся.

Немного о газогенераторе

Газогенератор представляет собой специальную установку, цель которой преобразовывать газ в электричество, путем его сгорания в камерах под высоким давлением. Почему именно газ? Тут все просто. На самом деле его теплоемкость несколько выше, нежели у бензина и дизельного топлива, а цена намного меньше стоимости последних. Газовый генератор крайне удобен для дома, поскольку не выделяет токсических веществ. Даже самый маломощный агрегат способен обеспечить все потребности в электричестве, встречающиеся в быту, расход топлива при этом минимален.

Пользователи газогенераторов подчеркивают, что его необходимость в тех местах, где есть перебои с электричеством, катастрофическая. Однако, наиболее доступные и дешевые модели имеют заоблачную для многих стоимость – от 35 000 рублей. Естественно, окупаемость агрегата со временем наступает, но не у каждого есть такая сумма. Поэтому, те кто дружат со строительством и знакомы с принципами создания генераторов, могут сделать газген своими руками.

Собрать газогенератор несложно только тогда, когда имеется общее представление и есть под рукой схема или чертежи. При его создании всегда имеются риски, что установка не сможет быть исправной и приносить ожидаемую пользу. Рентабельность саморучного создания агрегата напрямую зависит от навыков создателя, а также от качества комплектующих. Если есть хоть малейшая доля сомнения, от затеи лучше отказать, отдав предпочтение заводской установке с гарантией качества. Как говорится, и овцы целы, и волки сыты!

Возможно, покупка уже готового генератора убережет от пустой траты денег, а также оградит от негативных последствий, возникающих при работе.

Устройство и схемы

Растопка газогенераторного котла происходит по тому же принципу, что и растопка обыкновенной печи на дровах – укладывается топливо, затем разжигается. Заслонку нужно закрывать до половины, чтоб кислород не проникал внутрь и не ускорял реакции, проходящие внутри.

Само строение очень доступное и простое. Котел содержит 2 камеры – первая для сжигания топлива, вторая для сжигания впоследствии сформированного газа. При повышении температуры, горячий воздух начинает циркулировать, захватывая холодный, и поднимается вверх. Благодаря такой системе, можно быстро нагреть помещение и оно долго будет оставаться теплым.

Запуск оборудования и советы по эксплуатации

Перед запуском газогенератора необходимо камеру сгорания очистить от пепла. Проверить открытие заслонки дымохода — она должна быть открыта наполовину. После этого производится закладка древесины и ее воспламенение. Эти действия схожи с действиями при топки обычных домашних печей.

Для увеличения срока службы аппарата рекомендуется регулярно проводить чистку камеры сгорания и дымоходов. Если этого не выполнять, то очень скоро один из элементов газогенератора выйдет из строя из-за перегрева. Для того чтобы осуществлять контроль за температурой, устанавливают датчики в верхней части котла и в середине трубопровода.

Герметичность также играет важную роль. Так как попадание влаги может привести к погашению огня, и излишек воздуха снизит давление в системе.

Чтобы ваш самодельный газогенератор на дровах работал правильно, необходимо обязательно отрегулировать подачу воздуха, отвод газов и другие процессы. Лучше всего при изготовлении агрегата использовать чертежи, основанные на инженерных расчетах, учитывающих такие показатели, как площадь сгорания топлива и т. п.

Некоторые умельцы вышли из положения другим образом: они сделали копию газогенератора, который уже успешно работает, точно соблюдая все пропорции. Готовый дровяной газогенератор можно установить как вне жилого дома, так и в подвальном помещении.

В военное время, когда с топливом было туго, наладили производство автомобилей «на дровах» (запатентовано изобретение «для моторных повозок» ещё в 1930 году).

Такие грузовики с газогенераторной установкой ездили в Австрии, в Германии, да и в нашей стране.

Сегодня любители всего оригинального возрождают технологию.

Кроме того, газогенераторы можно использовать не только для транспорта, но и для домашних нужд. Разберёмся во всех тонкостях: как это работает, как сделать газогенератор своими руками, стоит ли переделывать под него машину.

Классический вариант

Как уже отмечено, в электростанции на дровах используется несколько технологий для получения электричества. Классической среди них является энергия пара, или попросту паровой двигатель.

Здесь все просто – дрова или любое другое топливо сгорая, разогревает воду, в результате чего она переходит в газообразное состояние – пар.

Полученный пар подается на турбину генераторной установки, и за счет вращения генератор вырабатывает электроэнергию.

Поскольку паровой двигатель и генераторная установка соединены в единый закрытый контур, то после прохождения турбины пар охлаждается, снова подается в котел, и весь процесс повторяется.

Такая схема электростанции – одна из самых простых, но у нее имеется ряд существенных недостатков, одним из которых является взрывоопасность.

После перехода воды в газообразное состояние давление в контуре значительно повышается, и если его не регулировать, то высока вероятность порыва трубопроводов.

И хоть в современных системах применяются целый набор клапанов, регулирующих давление, но все же работа парового двигателя требуется постоянного контроля.

К тому же обычная вода, используемая в этом двигателе, может стать причиной образования накипи на стенках труб, из-за чего понижается КПД станции (накипь ухудшает теплообмен и снижает пропускную способность труб).

Но сейчас эта проблема решается использованием дистиллированной воды, жидкостей, очищенных примесей, выпадающих в осадок, или же специальных газов.

Но с другой стороны эта электростанция может выполнять еще одну функцию – обогревать помещение.

Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы он снова перешел в жидкое состояние, для чего нужна система охлаждения или попросту – радиатора.

И если разместить этот радиатор в помещении, то в итоге от такой станции получим не только электроэнергию, но еще и тепло.

Инженерные возможности

Технические характеристики электрогенерирующего оборудования говорят сами за себя:

  • оптимальный объем топлива для загрузки – 30 литров;
  • внешние размеры имеют следующие параметры: высота – 652 мм, глубина – 427 мм, ширина – 540 мм;
  • вес агрегата – 54 кг;
  • предельная величина обогреваемого сооружения составляет 50 м³;
  • диаметр дымопровода – 80,0 мм;
  • наименьшая высота дымоотвода – 3,0 метра;
  • количество дымоходных труб — 9 штук в комплекте;
  • отсек для сгорания – 41 дм³;
  • мощность тепловая – 4 кВТ;
  • электромощность на выходе – 50 Вт (min);
  • напряжение выходное – приблизительно 12 Вольт;
  • размер дверцы топки – 178 мм в диаметре;
  • поверхность нагревания – 0,6 кв. м;
  • вид топлива – уголь бурый, торф, дрова лиственных деревьев, топливные брикеты, паллеты.

Важно знать: категорически нельзя применять каменный уголь в качестве горючего материала

Достоинства и недостатки газовых генераторов

Обойдется бытовой газогенератор заводского изготовления в 1,5–2 раза дороже обычного твердотопливного котла. Стоит ли тратиться на эту «чудо-технику»?

Среди плюсов использования газовых генераторов числится:

  • полное прогорание топлива, загруженного в топку, и минимальный объем золы;
  • сравнительно высокий КПД при совместной работе с ДВС либо газовым котлом;
  • широкий выбор твердого топлива;
  • простота эксплуатации и отсутствие необходимости непрерывно следить за работой агрегата;
  • временной интервал между перезагрузками топки – до суток на дровах и до недели на угле;
  • возможность использования непросушенной древесины – влажное сырье можно применять только в некоторых моделях газогенераторов;
  • экологичность устройства – выхлопной трубы у этого устройства нет, весь сгенерированный газ прямым потоком идет в камеру сгорания двигателя или котла.

При использовании влажных дров генератор работать будет, но выработка газа при этом сократится на 20–25%. Падение производительности происходит из-за испарения естественной влаги из древесины.

Это приводит к понижению температуры в топке, что замедляет процесс пиролиза. Лучше всего поленья перед загрузкой в пиролизную камеру тщательно просушивать. Промышленные устройства полностью автоматизированы, подача топлива в них производится шнеком из рядом расположенного контейнера.

Сделанный своими руками газогенератор не радует подобной автономностью, но и он достаточно прост в эксплуатации. Надо лишь время от времени загружать его топливом под завязку.

Рабочие температуры в газогенераторе достигают значений в 1200–1500°C, его корпус должен выполняться из выдерживающих подобные нагрузки материалов

Недостатков у газогенератора меньше, но они есть:

  • слабая регулируемость объемов генерируемого газа – при снижении температуры в топке пиролиз прекращается и вместо горючей газовой смеси на выходе образуется месиво из смол;
  • громоздкость установки – даже самодельный газогенератор средней мощности в 10–15 кВт занимает достаточно большое пространство;
  • длительность растопки – прежде чем реактор произведет первый газ пройдет 20–30 минут.

После “разогрева” генератор стабильно выдает определенный объем газовой смеси, которую необходимо сжигать либо выбрасывать в воздух. Чтобы сделать этот агрегат своими руками потребуются прочные газовые баллоны или толстая сталь, а это немалые деньги. Но все это окупается экономичностью генератора и дешевизной исходного топлива.

Часть моделей газогенераторов оснащается вентилятором надува воздуха, а другие нет. Первый вариант позволяет повысить мощность установки, но привязывает ее электросети. Если нужен небольшой генератор для готовки еды на природе, то можно обойтись компактным без воздушного нагнетателя агрегатом.

Большинство самостоятельно сделанных газогенерирующих установок работает за счет естественной тяги.

Переносной газогенератор мощностью в 2,4 кВт, работающий на дровах, позволяет без проблем готовить обед за городом вдали от цивилизации (+)

Для обогрева частного дома нужна будет уже более мощное и энергозависимое устройство. Однако в этом случае стоит позаботиться о резервном электрогенераторе, чтобы в одночасье при аварии на сети не остаться как без электроснабжения, так и без отопления.

Цена на топливо растет постоянно

Высокая стоимость бензина и дизеля, а также дорожающий газ вынуждают переходить на более экономичные виды топлива.

Принцип действия здесь прост. Двигатель работает не на бензине, солярке или обычном газе (метане, пропане), а на газе, выделяемом при горении дерева.

Аппараты, которые позволяют выработать такой газ, носят название газогенераторов.

Кроме бытовой сферы, они пользуются большой популярностью и давно применяются в промышленности.

Что касается способов изготовления, то они различаются. В данной статье рассмотрим наиболее популярные из них.

Принципиальная схема работы газогенератора.

Меры предосторожности

Обычную печь переделать в газогенераторную нельзя. Подобные манипуляции приведут лишь к задымлению строения. Чтобы в полном объеме пользоваться газогенераторным прибором, необходимо учитывать его недостатки.

На выходе у подобного оборудования образуется холодный газ. При ненадлежащим образом утепленном дымоходе происходит образование конденсата. Влага будет стекать обратно в прибор. Поэтому специалисты рекомендуют применять утепленные сэндвич-конструкции. Они состоят из 2-х, вложенных друг в друга труб, между которыми располагается утеплитель.

Чтобы газогенератор работал максимально эффективно, необходимо установить экономайзер (дополнительное оборудование).

Особенности устройства

Подобные отопительные устройства имеют две камеры сгорания. В первой происходит разложение твердотопливного горючего материала. Во второй – сжигание полученного пиролизного газа (она может располагаться по отношению к отсеку газификации снизу, сверху или сбоку).

Классическая газогенераторная печь состоит из следующих элементов:

  • корпус (в него устанавливают все элементы конструкции);
  • бункер заполнения (туда помещают твердое топливо – дрова или отходы древесной промышленности);
  • камера дожигания (в ней происходит сгорание пиролизного газа);
  • решетка колосниковая (она служит для удержания твердотопливного материала);
  • дверки (с их помощью загружают в оборудование дрова и удаляют остатки продуктов горения);
  • воздушные заслонки (благодаря им можно управлять подачей кислорода в рабочую зону прибора).

В зависимости от типа печи, ее особенностей газогенератор либо нагревает рубашку теплоносителя, либо отдает тепловую энергию окружающей среде, либо совмещает обе эти функции.

Преимущества

Газогенераторные приборы отопления имеют массу достоинств, что обусловило их широкое применение для обогрева дачных домов, коттеджей, хозяйственных построек. Их КПД многократно превышает эффективность работы традиционного отопительного оборудования. У печей подобного типа можно регулировать температуру теплоносителя, управлять их работой. В этом случае просто увеличивают или уменьшают подачу кислорода в топку.

Отапливать такие устройства можно не только дровами и отходами обработки древесины, но и каменным углем, торфом и, что самое удивительное, линолеумом.

Самым распространенным типом дровяного газогенератора является пиролизная печь. Газ из нее не отбирается, а полностью сжигается, в результате чего образуется тепловая энергия.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
