Датчики для определения утечки газа

Причины утечки

Если в обслуживающей магистрали меняется давление, или поставщик прерывает подачу топлива, он обязан предупредить об этом пользователей. Горелки могут быть включены, а при остановке снабжения они погаснут. После возобновления газового потока смесь будет беспрепятственно выходить внутрь помещения.

Утечка вызывается причинами:

  • монтаж газового оборудования с нарушением правил и норм, несоблюдение противопожарных мероприятий;
  • ошибки в эксплуатации, несвоевременный ремонт и обслуживание приборов;
  • беспечность людей.

Источником опасности становится работающая плита, оставленная без присмотра. Иногда горелки включают для обогрева комнат, чего делать нельзя.

Неисправные горелки

Чистка форсунок газовых горелок

Технические приспособления газовой системы, в том числе горелки, требуют периодического обслуживания и ремонта.

Основные виды повреждений:

  • Горелка не зажигается. Вызывается неисправность засорением форсунки частицами еды, жидкости, трещиной изоляционного слоя запальника. Может выйти из строя электромагнитный клапан. В случае автоматического включения проверяют присутствие электротока в сети.
  • Горелка гаснет без видимой причины. Требуется регулировка поставки газа или очистка форсунки. Если не поможет, то вызывают техника.
  • Не действует электроподжиг, щелчок есть, но не появляется искра. Причина в неисправности поджигающего блока, окислении контактов.

Вялые и прерывистые языки пламени говорят о засорении отверстия жиклера, т. к. высота огня зависит от объема поступающего топлива. Вызывают мастера для регулирования воздушной заслонки и чистки форсунки.

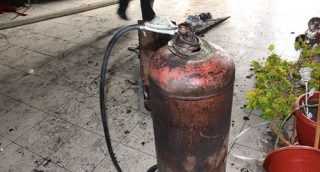

Неисправный баллон

Нельзя использовать баллон, сильно поврежденный коррозией

К эксплуатации разрешены только емкости, прошедшие техническое освидетельствование. Результаты проверки для сварных баллонов клеймят на стальной пластинке возле горловины, для бесшовных — на дне.

Случаи, когда нельзя использовать баллон:

  • на внешнем покрытии есть большие очаги ржавчины, коррозии;
  • стенки имеют выступы, большие вмятины, трещины;
  • не работает или плохо проворачивается вентиль;
  • просрочено время технической проверки, или нет об этом сведений (отсутствует клеймо);
  • на штуцере нет заглушки;
  • рядом с баллоном ощущается запах газа.

Поврежденные шланги

Рукава для соединения плиты с внутридомовой газовой трубой бывают резиновые без армирования, армированные и сильфонные. Срок эксплуатации, соответственно, 2 – 3 года, 5 – 10 лет, 15 – 30 лет. Нельзя пользоваться изделиями после окончания срока годности.

Причины утечки газа через шланг:

  1. Перегиб или неправильное расположение. Рукав не должен касаться раскаленных поверхностей, а сгибание снижает объем поступающего к горелке топлива.
  2. Неправильное подключение. Стыковку с выводом плиты осуществляют с помощью угловых или прямых фитингов из стали. Нельзя ставить шланг с применением сварки или пайки.

Работа совместно с клапаном-отсекателем


Нормы безопасности предполагают совместное использование датчика утечки с электромагнитным клапаном-отсекателем (запорной арматурой) в бытовых и служебных помещениях.

Двухпозиционный клапан имеет ручной взвод рычага и дистанционно управляет потоком газа по трубопроводу. При появлении опасной концентрации напряжение от датчика поступает на клапан, который автоматически перекрывает подачу природного газа.

Автоматический клапан является элементом безопасности, поэтому повторная попытка установки клапана в рабочее положение после срабатывания возможна только вручную при устранении причин срабатывания.

Устанавливается клапан непосредственно на трубопровод перед газовым оборудованием (фильтром, счетчиком, котлом, газовым проточным водонагревателем и др.).

В штатном режиме эксплуатации он не потребляет электроэнергию и не изнашивается.

Как работает датчик газа

Датчик состоит из чувствительного элемента к той или иной группе веществ. При изменении концентрации газа чувствительный элемент изменяет свои физические свойства, например, сопротивление.

При загазованности, достигшей определенной концентрации (плотности в воздухе) сопротивление устройства понижается/увеличивается до определенной величины, что послужит причиной подачи сигнала об опасности (см. Звуковые оповещатели).

По методу определения допустимой концентрации ядовитых веществ в окружающем пространстве оборудование делится на три группы.

С полупроводниковым чувствительным элементом
состоит из кремневой пластины, покрытой тонким слоем окиси металла. Когда поверхность пластины подвергается воздействию газа, пленка поглощает его и изменяет свое внутреннее сопротивление, величина которого напрямую зависит концентрации. Широко применяются в быту благодаря не сложной и не дорогой конструкции. Для промышленного использования малопригодны, поскольку обладают недостаточной точностью при определении некоторых газов, медленно реагируют, имеют длительное время восстановления после срабатывания и требуют постоянный контроль их работоспособности.

Каталитические
В их основе лежит принцип горения летучего вещества и превращения его в воду и углекислый газ при прохождении воздушного потока с повышенной концентрацией горючих (ядовитых) веществ через анализатор. Применяются для контроля концентрации газа на промышленных объектах.
Инфракрасные
Контролируют инфракрасный электромагнитный спектр, в котором находится полоса поглощения газа. Применяют для определения утечки при эксплуатации маломощного промышленного оборудования. Обладают быстрым откликом срабатывания, простотой в управлении и минимальным числом ложных срабатываний.

По принципу действия делятся на две категории: беспроводные и проводные.

Для функционирования проводного варианта необходимо его подключение в электросети 220В.

Такое исполнение предполагает простоту в обслуживании и невысокую стоимость. К недостаткам относится большое потребление электроэнергии при работе и зависимость от наличия стабильной безаварийной подачи электричества.

Этого недостатка лишены беспроводные модели, они оборудованы индивидуальной аккумуляторной батареей, установленной непосредственно в корпусе устройства. Такое исполнение предполагает их эксплуатацию практически в любом месте.

Виды детекторов

Детекторы утечки газа бывают беспроводными и проводными. В первом случае питание идёт от аккумулятора. Такие устройства хорошо подходят для помещений, куда нет возможности провести электричество. Проводные устройства подключаются к сети 220 вольт.

Для обнаружения природного или бытового газа всегда используются отдельные сигнализаторы. В зависимости от установленного чувствительного элемента, они бывают:

  • инфракрасными;
  • полупроводниковыми;
  • каталитическими.

Инфракрасный прибор способен распознать газ благодаря пропуску его состава через спектр инфракрасных лучей. Именно эти устройства считаются более эффективными.

В основе работы каталитического сигнализатора лежит использование чувствительного шарика. Он сделан из катушки с проволокой. Когда в катализатор попадает газ, происходит воспламенение и нагревание шарика, что провоцирует звуковое оповещение.

Принцип действия

Работу газовых сигнализаторов можно распределить на две части. Первая заключается в том, чтобы зафиксировать критические показатели загазованности в квартире или другом помещении. За выполнение этой задачи отвечают чувствительные элементы, которыми снабжен прибор. Получается, что датчик работает по типу устройства забора и пропускания через себя воздуха. Он становится анализатором воздушной среды и, если обнаруживается повышенная концентрация токсичных веществ, на которые ориентированы чувствительные элементы, то срабатывает сигнал.

Вторая часть заключается в том, чтобы информировать владельца об обнаружении критической концентрации газа. Некоторые устройства снабжены специальными каналами связи, например, владельцу помещения приходит смс на телефон.

Способ детекции

Как уже говорилось, применяются три основных способа: инфракрасный, каталитический и полупроводниковый.

  • Оптический основан на принципе поглощения и пропускания света в инфракрасном диапазоне. Такой датчик загазованности имеет небольшой размер, высокое быстродействие, низкое энергопотребление и часто используется в промышленности. Функция самодиагностики позволяет упростить контроль исправности оборудования.
  • Каталитический основывается на сгорании газа при попадании его на сигистор/пеллистор (чувствительный шарообразный элемент). Шарик обмотан проволокой из платины, на которую нанесен катализатор. Он воспламеняется при контакте с газом, нагревает сигистор, что приводит к изменению сопротивления проволоки. Дельта именно этого показателя указывает на изменение степени загазованности помещения. Подходит для использования в промышленности.
  • Полупроводниковый чувствительный элемент — это пластина кремния, покрытая пленкой из окисленного металла. При контакте с газом изменяется уровень сопротивления чувствительного элемента, исходя из чего оценивается уровень опасности. Данный тип — самый низкоэффективный и неточный. Медленная скорость реакции и восстановления после срабатывания, а также необходимость постоянного контроля делают невозможным его применение в промышленности.

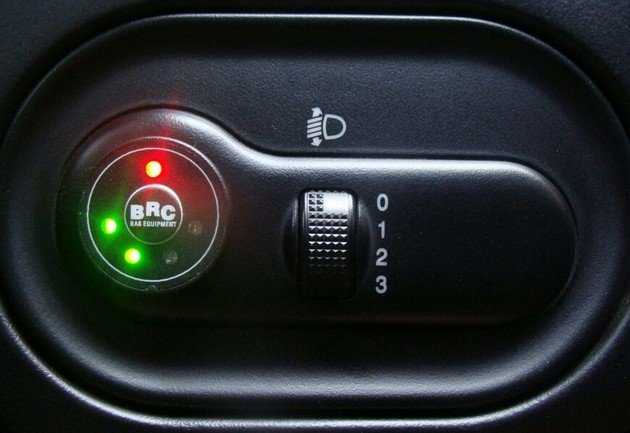

Устройство датчика уровня газа ГБО

Применение газа вместо стандартных видов топлива позволяет экономить на закупке, снизить износ двигателя и повысить безопасность выхлопных газов для окружающей среды. Для этого в автомобиль устанавливается газобаллонное оборудование, важным элементом которого является датчик уровня газа.

Дело в том, что штатные монометры находятся непосредственно на баллонах, что делает проверку уровня долгой и обременительной. Водителю необходимо прекратить движение, заглушить мотор и выйти из автомобиля.

Для решения проблемы применяют дополнительные датчики, которые выводятся в салон машины, чаще всего на приборную панель. Благодаря тому что показания воспроизводятся с помощью светодиодных, стрелочных или цифровых индикаторов их можно комбинировать с обычным топливным указателем. В таком случае между типами показаний переключаются при помощи тумблера.

Для того, чтобы усовершенствованная система индикации работала, чувствительный элемент датчика устанавливают в мультиклапан баллона.

Лучшие зоны для установки оборудования

Для установки газового сигнализатора стараются выбирать то помещение, в котором непосредственно установлено газовое оборудование. Местами для монтажа датчика могут послужить:

  • кухня. В этом помещении прибор желательно зафиксировать непосредственно возле отопительного прибора, газовой плиты или газовой магистрали. Причем желательно, чтобы устройство находилось на хорошем отдалении от открытого огня;
  • гостиная. В данном жилом помещении разрешается установить прибор-анализатор на потолочную поверхность или свободный участок стены. Если оборудование в этой комнате отсутствует, то лучше всего использовать вариант с высокой чувствительностью;
  • спальня. Так как в этой комнате преимущественно отдыхают и могут не почувствовать утечку, установка газоанализатора здесь просто необходима. Лучше всего в этом помещении расположить датчик над дверью;
  • лоджия. Это то помещение, в котором необходимо присутствие, как минимум двух датчиков или одного, который чувствителен ко всем типам газа, в том числе метана и угарного. Желательно, чтобы контролеры дополнительно оснащались еще и запорным клапаном.

Установка датчика утечки газа возможна также в коридоре или прихожей. Здесь стараются размещать прибор в верхней точке стены или потолка.

Датчик газа можно установить под вытяжкой при условии, что от газплиты он будет отдален на 1 метр Источник kupisantehniky.ru

Газовый анализатор с встроенной вилкой можно установить в розетку, расположенную возле вытяжки или неподалеку от газового оборудования Источник medtech-perm.ru

Компактный и эргономичный датчик для анализа утечек газа можно устанавливать в спальне или гостиной Источник onlinetrade.ru

Как классифицируются

Эти приборы разделяются, в зависимости о разновидности газа, на который они рассчитаны. Учитывая отличия в физических и химических характеристиках различных веществ, невозможно создать универсальный прибор. Кроме природного, выпускаются датчики, способные обнаруживать углекислоту и угарный газ.

В зависимости от способа выявления утечки газа, различают следующие виды датчиков:

  1. С полупроводниковым чувствительным элементом – кремниевой пластины, покрытой по поверхности оксидом металла. Газ поглощается оксидной плёнкой, изменяя её внутреннее сопротивление. Такие приборы получили широкое распространение в быту, благодаря простоте конструкции и низкой стоимости. На работу в условиях промышленного предприятия не предназначены, поскольку отличаются невысокой точностью срабатывания, сложностью восстановления после включения и необходимости постоянного контроля исправного состояния;
  2. Каталитические – принцип работы предусматривает, что после сгорания, газ разлагается на углекислоту и воду. Конструкция чувствительного элемента представляет небольшой шарик, с размещённой внутри катушкой. Для её обмотки используется платиновая проволока, с предварительно нанесённой подложкой из окисла алюминия. В качестве внешней оболочки используется родиевый катализатор. При контакте с газом, благодаря катализатору, поверхность чувствительного элемента воспламеняется, снижая сопротивление обмотки из платины. Применяются на производстве;
  3. Инфракрасные – используют свойства газа поглощаться в инфракрасном спектре. Прибор достаточно компактен и прост в эксплуатации. Принцип работы основан на сравнении скорости прохождения светового луча через две среды, с последующим сравнением характеристик.

Исходя из принципа функционирования, датчики подразделяются на:

  1. Проводного подключения – используют стандартную электрическую сеть на 220 В. Характеризуются невысокой ценой и простотой в обслуживании, но дополнительно расходуют электрическую энергию и требуют стабильных параметров сети;
  2. Беспроводные – работают от автономных источников энергии, что значительно расширяет возможности применения. Недостатки – высокая цена и повышенной потребление электрической энергии.

Потребитель выбирает датчик, исходя из технических характеристик прибора и особенностей помещения.

Датчики оборудованные клапаном

Использование таких анализаторов позволяет автоматически перекрыть подачу газа в случае выявления утечки. После срабатывания замыкается электрическая цепь, с подачей сигнала на включение привода вентиля, отключающего магистраль.

Датчик врезается в газовую трубу перед оборудованием. Для установки данных приборов требуется привлечение квалифицированных специалистов, чтобы врезка в магистраль была выполнена правильно, с последующей полной проверкой работы системы.

Достоинства этих датчиков в длительном ресурсе эксплуатации – запорный кран изнашивается незначительно. Не требуется подключение электросети, поскольку после срабатывания запорная арматура открывается вручную.

Газовый анализатор с блоком GSM реагирования

Прибор оснащается дополнительным модулем, связанным беспроводным способом с аварийной сигнализацией. Если чувствительный элемент срабатывает, владелец оповещается по телефону и сможет оперативно среагировать на полученный сигнал. Многофункциональное устройство, позволяющее подключать датчик одновременно к противопожарной системе и другим службам безопасности.

Схема правильного принципа действия устройства

Ниже предложена схема, по которой правильнее всего устанавливать комплексное оборудование (газоанализатор и запорный клапан). Предлагаем рассмотреть детальнее:

  • газовый клапан, устанавливается на вводной трубопровод перед оборудованием;
  • от него идет управляющий сигнал на датчик утечки, расположенный неподалеку и запитанный в розетку;
  • подключаемое оборудование: сирена (динамик), вентиляция, светящееся табло, которое четко видно в любое время суток.

Традиционно устраивается система контроля за утечками именно таким образом.

Практически каждый газовый анализатор устанавливают по одной и той же схеме, если производителем не предусмотрено иное Источник санкт-петербург.портал-автоматика.рф

Как выбирать

Главный критерий выбора портативного газоанализатора – назначение использования прибора. Современные устройства способны одновременно анализировать несколько веществ. Это увеличивает их стоимость, но не всегда требуется для выполнения конкретных задач. Если есть необходимость проверять концентрацию только одного вида газа, не стоит переплачивать за неиспользуемые функции.

Каким газоанализатором пользуетесь Вы?

ОптическимТермохимическим

Портативные приборы постоянно носятся человеком с собой, поэтому нужно позаботиться о том, чтобы их вес и габариты были минимальны

Важное значение имеют взрывозащита и влагонепроницаемость устройств. Портативные газоанализаторы должны иметь удобные и надёжные крепления

Часто их приходится подвешивать к ремням или другим элементам одежды.

Лучшие проводные датчики протечки воды

Такие датчики работают на основании электросопротивления между контактами. На электроды устройства подается малое напряжение, но из-за высокого электросопротивления ток не проходит. При попадании влаги на прибор сопротивление начинает спадать и цепь замыкается, излучая сигнал на приемник. В этой категории представлены два номинанта, которые стали лучшими среди десятка аналогов.

Neptun SW005

Проводной датчик протечки воды Нептун работает под небольшим напряжением (12 Вт). Устройство оснащено дополнительной платой, которая защищает его от ошибочных срабатываний, под действием ЭМ-излучения и наводок. Прибор может работать как индивидуально, так и совместно с иными системами оповещения, а предельное расстояние от контроллера составляет 100 метров. Высокая степень защиты корпуса гарантирует полную герметичность — даже при большом попадании воды на прибор, внутрь не попадет ни капли.  Монтаж не вызовет сложностей, а установить Нептун можно в любом месте, где предполагается возможная протечка.

Достоинства

  • Длинный соединительный кабель;
  • Быстрое срабатывание;
  • Большая гарантия;
  • Низкая цена.

Недостатки

Частая проверка работоспособности.

Эксперты отмечают, что прибор достаточно безопасен, его можно смело брать в руки при подключенном напряжении. Однако стоит периодически проверять его работоспособность, поскольку на корпусе не предусмотрен индикатор питания.

Neo Coolcam

Сигнализацию датчик протечки воды от Neo можно устанавливать на любой поверхности, включая даже стены и потолок, плюс он имеет длинный щуп, который размещается в труднодоступных местах. На нижней стороне основного блока находятся небольшие металлические ножки, которые при соприкосновении с водой замыкают контакт. Сигнал-оповещение отправляется непосредственно на контроллер по сети Z-Wave на определенной частоте, также в этой сети возможно сопряжение с другими устройствами Neo для автоматизации всех процессов. Питание датчика происходит от батарейки, срок службы которой составляет 24 месяца, что достаточно много.

Достоинства

  • Низкое потребление энергии;
  • Позолоченные контакты щупа;
  • Работает с разными контроллерами;
  • Громкая встроенная сигнализация в самом датчике.

Недостатки

Слабый индикатор работы.

Преимущества и недостатки

Плюсы изделий заключаются в следующем:

  • Компактные, за счет этого их несложно устанавливать в положенных местах. При этом не требуется монтаж проводов и кабеля (чаще всего).
  • Полупроводниковые конструкции сверхчувствительны, они могут оповестить об опасности еще до того, как здоровью будет что-либо угрожать.
  • Инфракрасные датчики можно настроить и определять несколько видов веществ (хлор, аммиак, метан).
  • Конструкции дает точные показатели.
  • Малое потребление энергии.

Минусы:

Датчики, работающие на батарейках, предполагают ее частую замену

Это регулярное действие можно забыть осуществить, что в итоге может привести к неприятным последствиям.
Важно правильно монтировать конструкцию, иначе она будет функционировать неверно.
Электролитические модели прослужат недолго.
Некоторые датчики стоят дорого, другие предполагают непростой монтаж.
