Клеммы для соединения проводов

Предотвращение окисления контактов зажима

Под воздействием кислорода окружающей атмосферы металлы со временем могут окисляться. Этому подвержены жилы проводов из алюминия и меди. Также окислиться могут стальные детали клети клеммника. Проблема состоит в том, что оксидная плёнка приобретает свойства диэлектрика. Вследствие чего проводимость соединений резко падает.

Чтобы предотвратить возникновение коррозии на контактных поверхностях, их покрывают защитной смазкой. В торговой сети можно найти смазки известных производителей, таких как CellMark, Acmos, Fond Metalli, Chem Trend, Perma.

Перед вводом жилы провода во входное отверстие КК его заполняют смазкой. Главное – не злоупотреблять количеством смазки. Составом покрывают все контактные поверхности. Помимо антикоррозионной защиты, смазка выполняет функцию барьера от проникновения влаги внутрь корпуса КК.

Появление клеммников разных видов в массовом производстве привело к повышению качества проводных соединений. Простота монтажа, ненужность изоляционной ленты, безопасность, быстрота соединения – всё это является неоспоримым преимуществом перед другими способами создания проводных соединений.

Преимущества и недостатки коммутации клеммами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

• конструктивное разнообразие соединителей;
• возможность демонтажа и ремонта;
• простота, скорость и доступность установки;
• электробезопасность, корпус из диэлектрика предохраняет от поражения током;
• устойчивость к механической нагрузке и вибрации;
• возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

• выделение дополнительного места в щитках и распределительных коробках;
• высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Клеммы для осветительного оборудования

Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками. Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.

• Идеальное соединение одножильных проводников с тонкими многожильными проводниками.
• Простой монтаж проводки без инструментов — особенно удобен при проведении работ на высоте
• Подходят для решения самых разных задач, включая подключение устройств с гибкими проводниками к стационарным установкам (например, к приводам для штор).

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Что собой представляют клеммники Wago

Клеммы Wago – плоско-пружинный зажим. Провод легко входит в устройство и располагается в гнезде довольно свободно. Для зажима нужно повернуть вверх рычажок. При этом контактная пластинка накладывается на жилу, обеспечивая по всей площади соприкосновения низкое сопротивление.

Зажим плотный, но не сильный. Пластинка удерживает токоведущую жилу, но не повреждает ее. В таком состоянии контакт поддерживает пружина. Изготавливается она из высокопрочной хромоникелевой стали и довольно долго сохраняет упругость.

Токоведущие пластинки выполняются из электролитной пружинной меди. Поверхность ее покрывают сплавом олова и свинца, который защищает материал пластинки, в качестве диэлектрических прокладок применяется полиамид. Такой пластик слабо поддерживает горение и склонен к самозатуханию: расплавляясь, он понижает температуру и заливает собой сгоревший элемент.

Полиамид не подвержен коррозии и не боится влаги. Поэтому быстрозажимный клеммник с такими прокладками используется даже при морозах до -35°С. Верхняя температура, при которой зажимы начинают деформироваться, составляет +200°С, но не во всех моделях.

Пользуетесь клеммами Wago для соединения проводов?

Нет
22.15%

Да
62.64%

Когда как
15.21%

Проголосовало: 447

Технические характеристики

Качества коннектора зависит от ее назначения и вида. К общим характеристикам всех изделий Wago относят следующие показатели:

• допустимый рабочий ток – от 6 до 323 А;
• допустимое напряжение – от 100 до 1000 В;
• возможное сечение жил – от 0,08 до 95 кв. мм.

Плюсы и минусы Wago

Простота соединения
Безопасность
Возможность стыковать провода из разных материалов и разного сечения
Надежность
Компактность
Возможность многоразового использования
Широкий ассортимент

К зажимам должен быть свободный доступ
Высокая стоимость
Много поделок

Как отличить от подделки

Клеммники Wago очень популярны, что породило другую проблему: большое количество подделок. Отличить их от оригинала можно, но для этого придется потратить время.

• На устройстве должна присутствовать маркировка компании – Wago. Это не гарантирует оригинальность, но зато такой вариант уже является уголовно наказуемым. Так сильно рискуют немногие.
• На каждой из частей клеммы есть номер. Он соответствует штампу на клеммнике. Например, если в упаковке 50 штук, номера их идут от 1 до 50, если 100 – от 1 до 100.
• Отсутствует логотип РосТеста. Если таковой есть, это китайская подделка.
• В моделях с пастой последняя не имеет посторонних запахов и не вытекает.
• У прозрачных клемм от Ваго могут быть следующие цвета: желтый – на 2 жилы, оранжевый – на 4, фиолетовый – на 6 проводников и серый – на 8 жил. Компания выпускает модели и других оттенков, но на российский рынок они не поставляются.
• Если можно при покупке разобрать клемму, то нужно проверить пружину. В оригинале она сгибается с усилием и пытается вернуться обратно. Если пружина слишком мягкая – это подделка.
• На торцевой части указано питаемое напряжение и номинальная величина тока.

Клеммники Ваго упаковываются только в фирменную коробку.

Соединение меди с алюминием опрессовкой

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов. Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Пример 1. Как пользоваться клеммниками Wago 222

В примере показано, как легко и просто навести порядок в щитке с автоматами, где бардак, очень тесно, разные провода, и надо подключиться ещё. Фото того, что было исходно, нет, но может оно и хорошо. Рассмотрю и плюсы, и минусы.

В подсобном помещении, где всё сделано гофрой, надо установить и подключить дополнительный пластиковый щиток с 4 защитными автоматами. Причем, подключить его надо к имеющемуся щитку, минимально вмешиваясь в него.

Вот старый щиток, к которому предстоит подключиться.

Старый электрощиток в собранном виде

В чем главная проблема таких щитков (на фото)? Несмотря на то, что он позиционируется как корпус на 4 автоматических выключателя (4 модуля), 4 автомата туда влезают с очень большим скрипом. Ведь ещё надо подключать нули и земли. А это ещё два клеммника. Поэтому всегда надо оставлять примерно 20-30% свободного места в щитке про запас.

Провода нулей и земель были подключены на пластиковые клемники под винт (типа Лего), без наконечников. И куда мне со своим жестким одножильным ВВГ 3х2,5?

К счастью, немецкие инженеры придумали универсальные зажимы Wago 222, которые меня выручили. Вот как были смонтированы подключения мною.

Старый щиток со снятой крышкой. Провода соединены через зажимы Ваго

Мой щиток установлен ниже, и подключения в нём теперь выглядят так:

Новый электрощит с подключениями через зажимы Wago

Обратите внимание, это важно – я выбрал для установки 4 модулей автоматов щиток на 6 модулей. На это есть 3 причины:

1. Простор для укладки проводов, можно оставить небольшой запас;
2. Есть куда расположить зажимы (клеммы), можно поставить клеммы на DIN-рейку;
3. На будущее – если нужно будет подключить ещё одного потребителя (только не двух!), есть куда будет ставить дополнительный автомат.

Закрываем щиток.

Новый щиток в собранном виде. Розетки комната, розетки подсобка, освещение, бойлер.

Вот так выглядят оба щитка. Вся работа по установке щитка, автоматов, подключению проводов, прокладке 4 кабелей в трёх гофрах заняла не более часа.

Итог – оба щитка в сборе

Главное – ток ограничен автоматом на 25 А, провода все медные и новые, нагрев будет минимальный.

Минус такого использования соединительных клемм Wago 222 – при возможной перегрузке по току клеммы могут начать плавиться. Поэтому, для спокойствия номиналы защитных автоматов лучше уменьшить.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

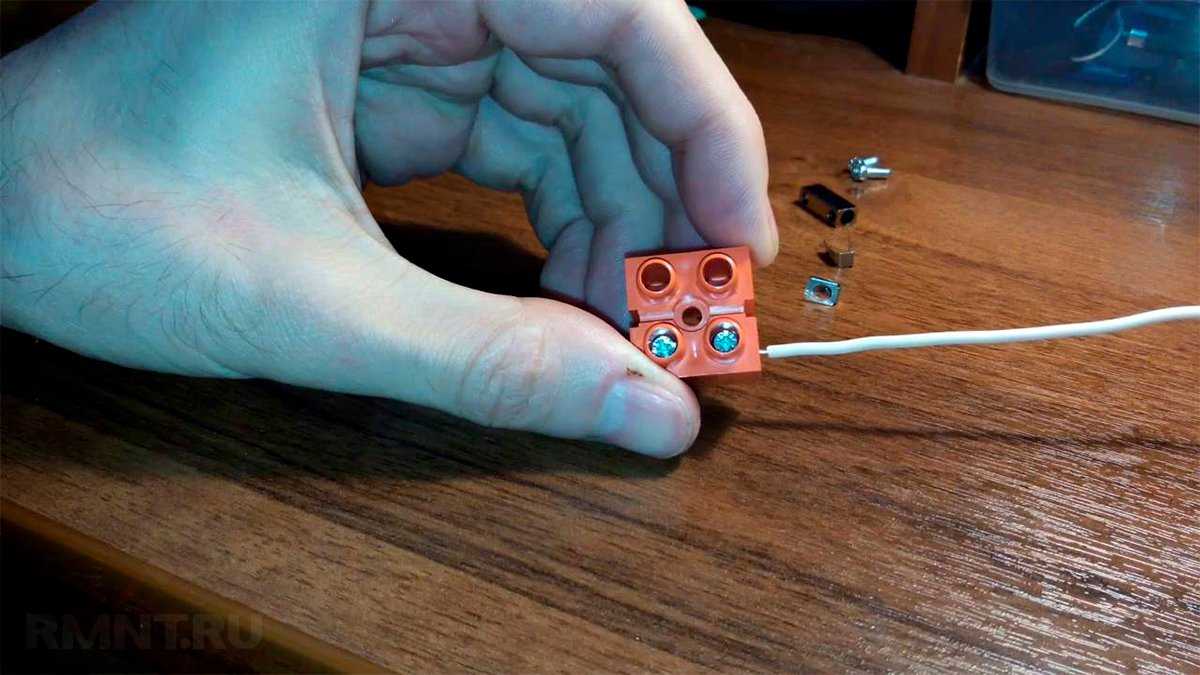

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

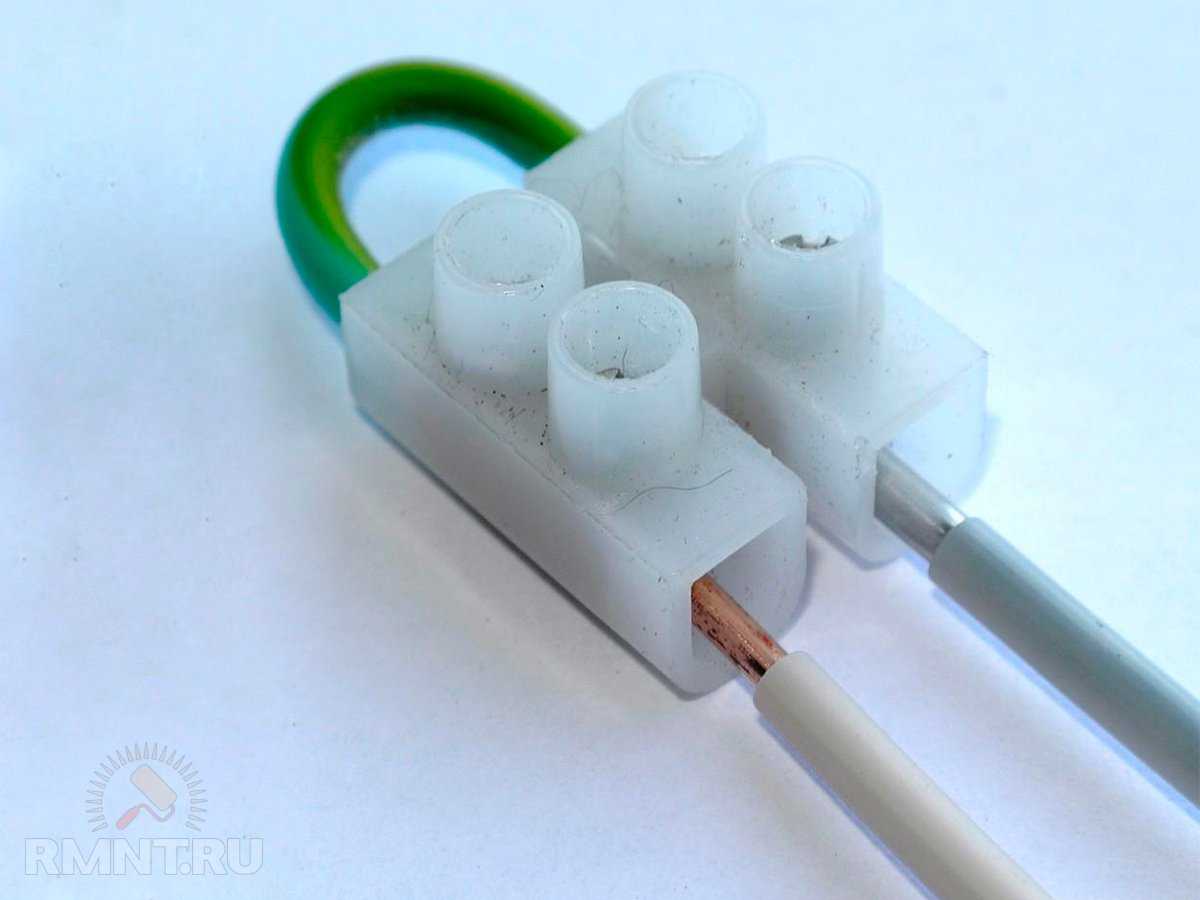

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

• ножевые;
• кольцевые;
• штыревые;
• муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

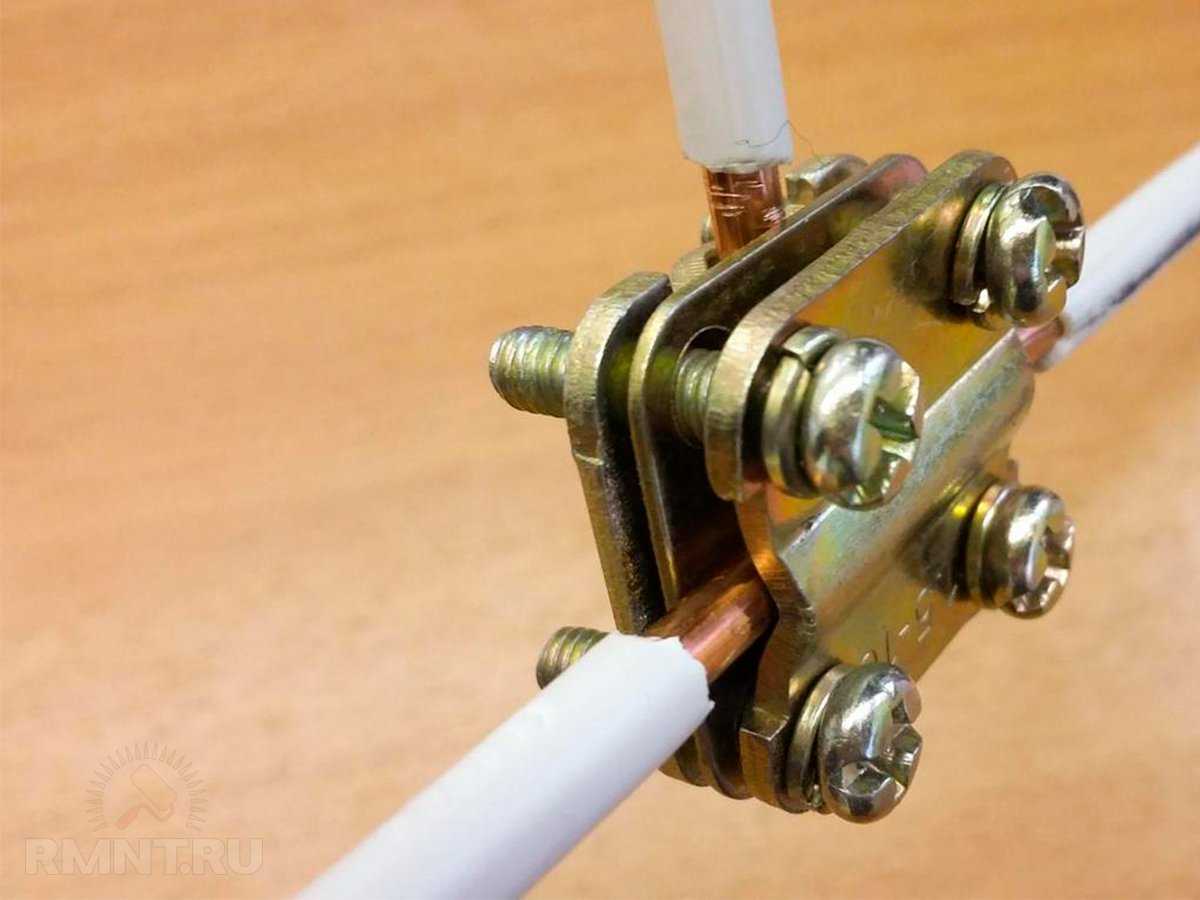

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Электрохимическая коррозия

При соприкосновении проводов основная причина их разрушения — электрохимическая коррозия. Если алюминиевые проводники будут контактировать между собой или с другими металлами, то при отсутствии негативного воздействия природных факторов такое соединение будет вечным. Проблема в том, что влага есть везде, и ее наличие провоцирует начало процесса электролиза, в результате чего металлы начинают разрушаться.

У каждого проводника есть электрохимический потенциал, эта характеристика используется при создании гальванических элементов. Чтобы понять, какие металлы можно соединять между собой, учитывают величины их электрохимического потенциала и сравнивают эти значения. Разница не должна превышать 0,6 мВ. Удобно пользоваться электрохимическим рядом напряжений. Чем дальше друг от друга в нем расположены элементы, тем активнее будет реакция. Разрушается металл, находящийся левее, т.е. при соединении, например, меди и алюминия страдает последний.

Правила выполнения качественных соединений

Хотя использование клеммных колодок не требует специальной квалификации работников, всё же существуют некоторые базовые монтажные правила. Прежде чем их описать, отметим, что внутренний механизм любой клеммы — строгая механическая модель, поэтому монтаж нужно проводить таким образом, как это задумано разработчиками изделия.

Прежде всего, обращаем внимание на тот факт, что абсолютно все клеммы рассчитаны на подключение жил проводника строго цилиндрической формы. Именно по этой причине край жилы перед зачисткой нужно тщательно выровнять, после чего снять изоляцию специальным инструментом — стриппером

По части использования втычных клеммных колодок можно ограничиться только правильной подготовкой жилы.

Барьерные клеммные колодки имеют контактные площадки со специально подготовленной поверхностью. Их не следует подчищать даже перед вторичным использованием, наличие микроскопических рисок от абразива сильно сокращает площадь контакта. Следы окислов допускается удалять только обычным ластиком. Также винтовые клеммы представляют исключение по части подготовки жил. Оптимально, если край проводника будет скручен в кольцо для предотвращения перекоса прижимной шайбы. От этого правила можно отступить, если жилы заводятся под болт парно с разных сторон. Для барьерных клеммников особенно остро стоит вопрос контроля усилия затяжки, поэтому при выполнении ответственных соединений лучше обзавестись динамометрической отвёрткой.

Винтовые клеммные колодки, в принципе, не предназначены для соединения многопроволочных жил, однако могут использоваться в этих целях при условии, что номинальная нагрузка на проводник существенно ниже допустимой. Предварительно концы жил нужно обязательно опрессовать втулочными наконечниками. Втычные клеммы использовать для соединения многопроволочных жил категорически запрещено даже при условии их опрессовки.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

• При использовании этих изделий, каждый электропровод имеет отдельный зажим.
• Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
• Просто монтировать, справится даже новичок.
• При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
• Прочные и надежные, устойчивы к вибрациям и ударам.
• Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
• Компактность.
• Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А)	Площадь сечения кабеля (мм²)	Напряжение (В)
От 6 до 232	От 0.08 до 95	От 100 до 1000

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.
